2019 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

6567-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)■

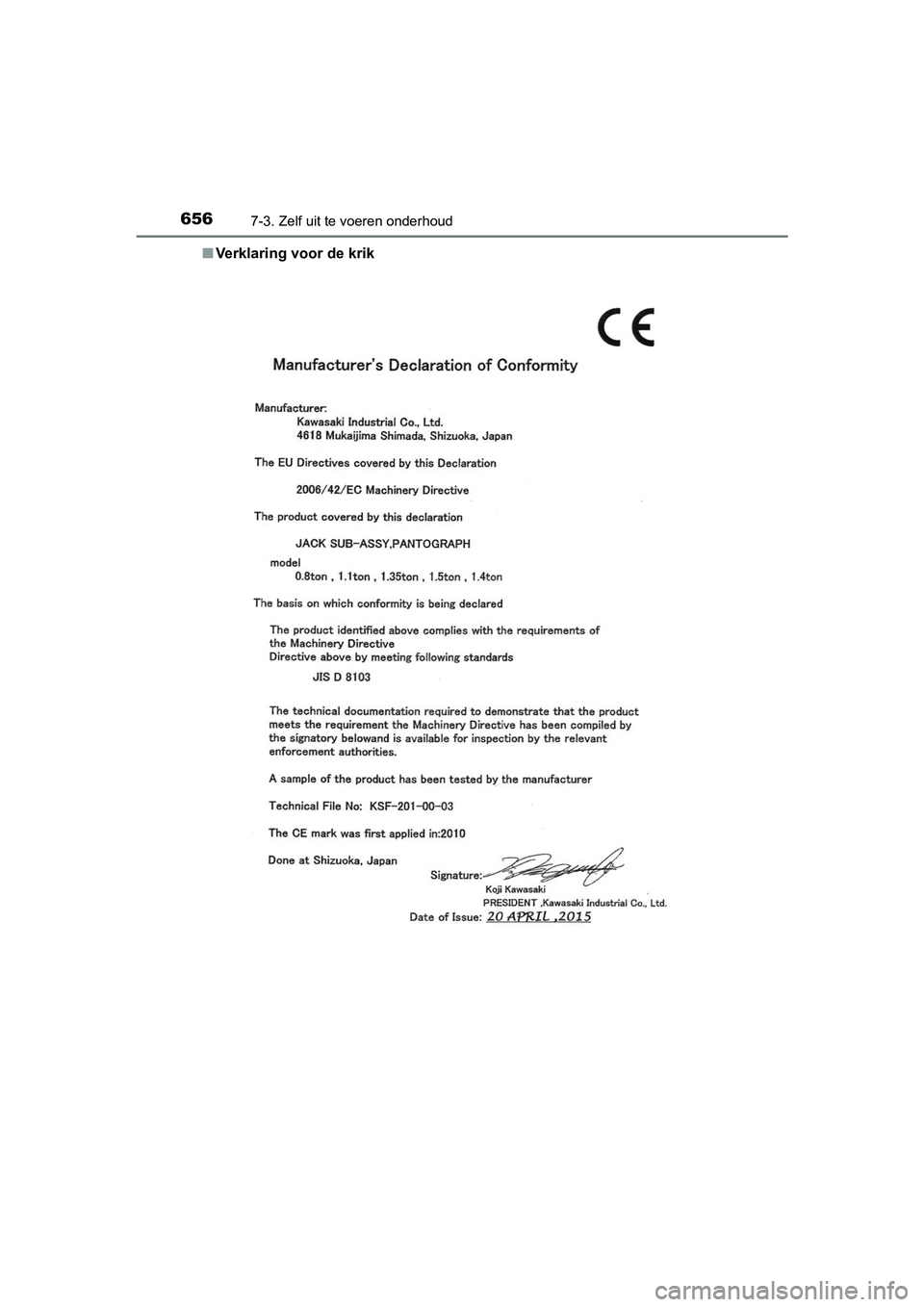

Verklaring voor de krik
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 656 Wednesday, April 3, 2019 10:55 AM

6577-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging
WAARSCHUWING
■Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereedschap en de krik weer g oed zijn
opgeborgen en bevestigd. Dit om te voorkomen dat een van deze v oorwer-
pen bij een aanrijding of bij hard remmen letsel veroorzaakt.
OPMERKING
■ Bij het vervangen van banden
Neem voor het verwijderen en plaatsen van wielen, banden of ban denspan-
ningssensoren en -zenders contact op met een erkende Toyota-dea ler of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige, omdat de bandenspanningssensoren en -zenders
beschadigd kunnen raken als er niet voorzichtig mee wordt omgeg aan.
■ Omgaan met de decoratieve kunststo fdelen (auto's met 17 inch wielen)
→ Blz. 596
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 657 Wednesday, April 3, 2019 10:55 AM

6587-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
Interieurfilter
Zet het contact UIT.
Controleer of de laadstekker niet is aangesloten. Gebruik de op afstand
bedienbare airconditioning niet tijdens de procedure.
Open het voorpassagiersportier.
Door het portier open te houden wordt plotseling in werking treden van de
op afstand bedienbare airconditioning voorkomen. (→Blz. 561)
Open het dashboardkastje en
schuif de demper los.
Druk de nokken aan beide zij-
den van het dashboardkastje in
en open het dashboardkastje
langzaam helemaal terwijl u het
ondersteunt.
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de a irconditioning te behouden.
Vervangen van het interieurfilter
1
2
3
4
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 658 Wednesday, April 3, 2019 10:55 AM

6597-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging

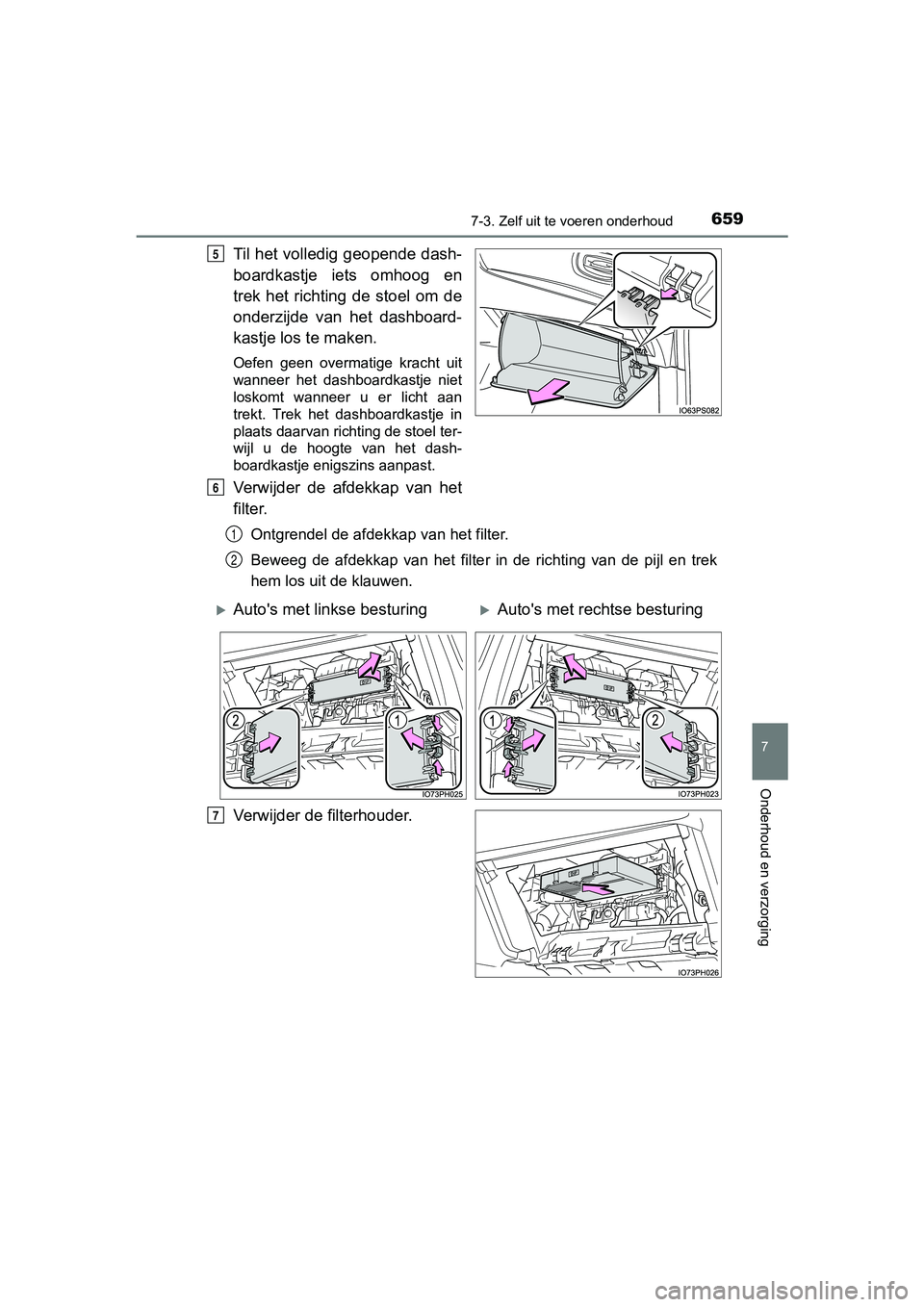

Til het volledig geopende dash-
boardkastje iets omhoog en
trek het richting de stoel om de
onderzijde van het dashboard-
kastje los te maken.
Oefen geen overmatige kracht uit
wanneer het dashboardkastje niet
loskomt wanneer u er licht aan
trekt. Trek het dashboardkastje in
plaats daarvan richting de stoel ter-
wijl u de hoogte van het dash-
boardkastje enigszins aanpast.
Verwijder de afdekkap van het
filter.
Ontgrendel de afdekkap van het filter.
Beweeg de afdekkap van het filt er in de richting van de pijl en trek
hem los uit de klauwen.
Verwijder de filterhouder.
5
6
1
2
Auto's met linkse besturingAuto's met rechtse besturing
7
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 659 Wednesday, April 3, 2019 10:55 AM

6607-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
Verwijder het interieurfilter uit
de filterhouder en vervang het.
De merktekens UP op het filter
moeten naar boven wijzen.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
■Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoud sschema. In
gebieden met veel stof of met veel verkeer moet vervanging vake r plaatsvin-
den. (Zie het onderhoudsboekje of het garantieboekje voor het o nderhouds-
schema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervan g het indien nodig.
8
WAARSCHUWING
■Bij het vervangen van het interieurfilter
Neem de volgende voorzorgsmaatregelen in acht. Anders kan de ai rconditi-
oning tijdens de procedure in werking treden, hetgeen kan leide n tot letsel.
● Controleer of de laadstekker niet is aangesloten.
De airconditioning werkt mogelijk door de instelling “Climate P rep” (kli-
maatvoorbereiding) ( →Blz. 170) of “Traction Battery Cooler” (koeling trac-
tiebatterij) ( →Blz. 149). (indien aanwezig)
● Gebruik de op afstand bedienbare airconditioning niet
9
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 660 Wednesday, April 3, 2019 10:55 AM

6617-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het sy steem bescha-
digd raken.
■ Bij het verwijderen van het dashboardkastje
Volg altijd de voorgeschreven procedure voor het verwijderen va n het dash-
boardkastje ( →Blz. 658). Als het dashboardkastje wordt verwijderd zonder
dat de voorgeschreven procedure wordt gevolgd, kan het scharnie r van het
dashboardkastje beschadigd raken.
■ Voorkomen van schade aan de afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. Anders
kunnen de klauwen beschadigd raken. Auto's met linkse besturing
Auto's met rechtse bestu-
ring
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 661 Wednesday, April 3, 2019 10:55 AM

6627-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)

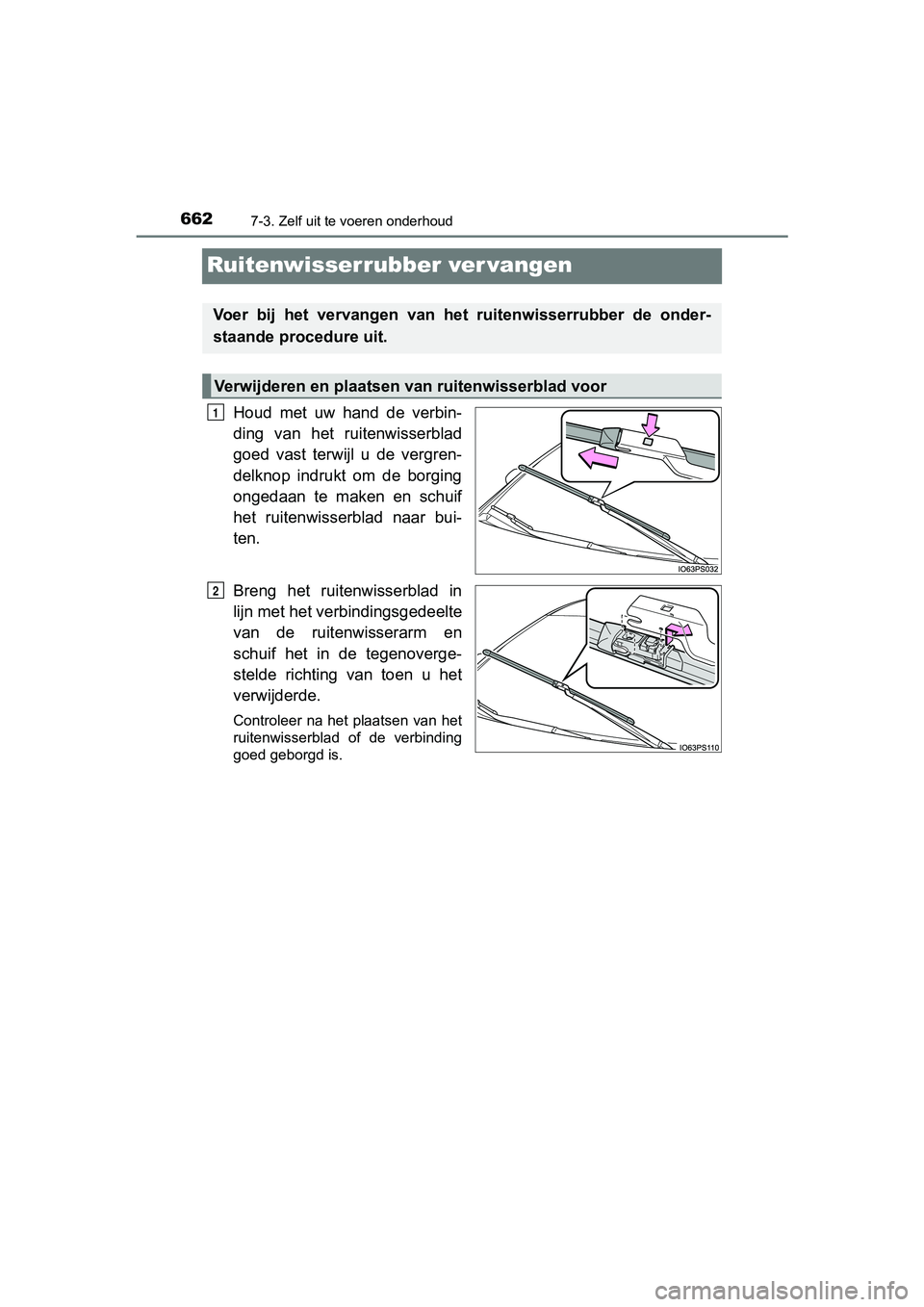

Ruitenwisserrubber ver vangen
Houd met uw hand de verbin-
ding van het ruitenwisserblad
goed vast terwijl u de vergren-
delknop indrukt om de borging
ongedaan te maken en schuif
het ruitenwisserblad naar bui-
ten.
Breng het ruitenwisserblad in
lijn met het verbindingsgedeelte
van de ruitenwisserarm en
schuif het in de tegenoverge-
stelde richting van toen u het
verwijderde.
Controleer na het plaatsen van het
ruitenwisserblad of de verbinding
goed geborgd is.
Voer bij het vervangen van het ruitenwisserrubber de onder-
staande procedure uit.
Verwijderen en plaatsen van ruitenwisserblad voor
1
2
PRIUS PHV_OM_OM47C78E_(EE).book Page 662 Wednesday, April 3, 2019 10:55 AM

6637-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging

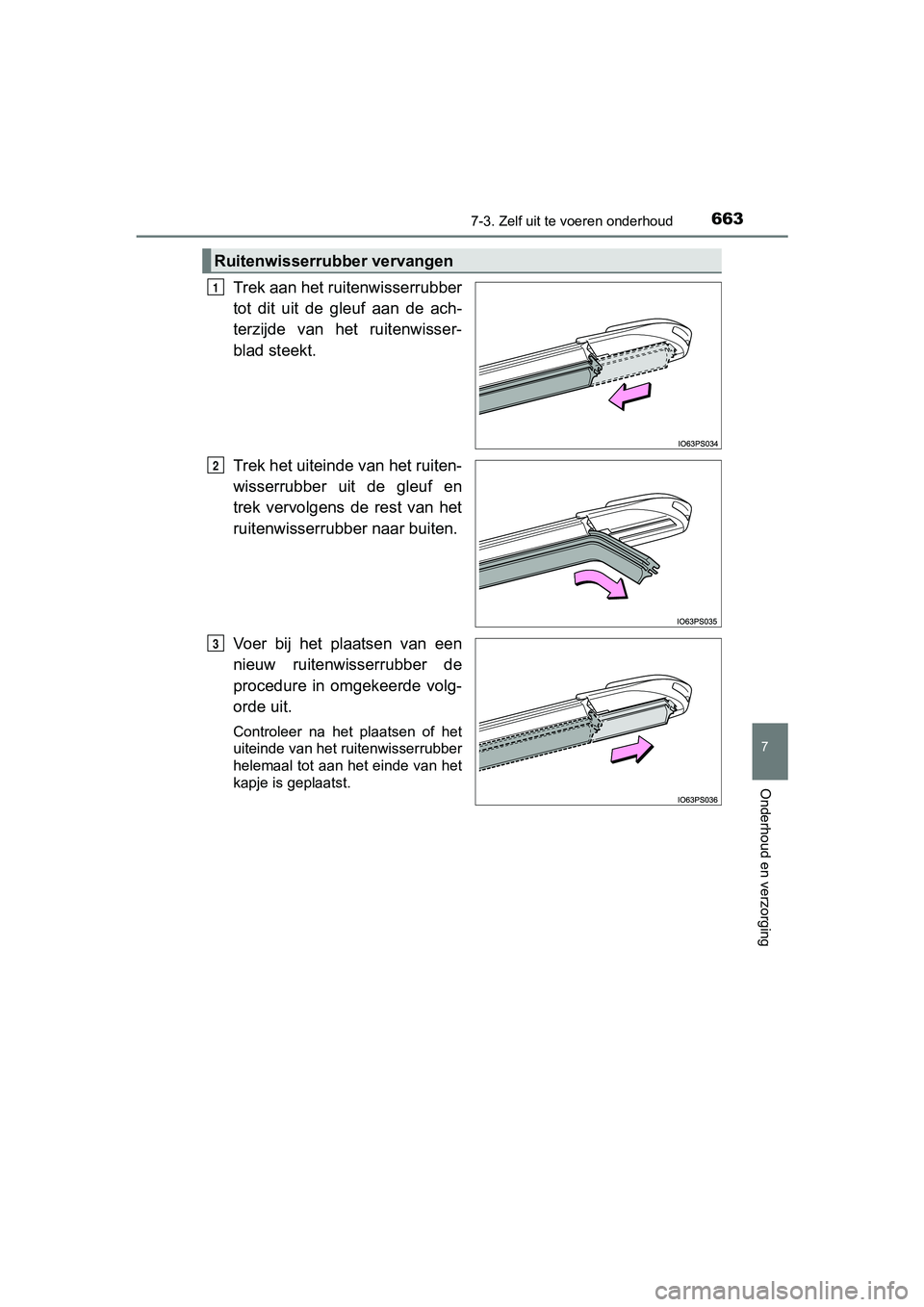

Trek aan het ruitenwisserrubber
tot dit uit de gleuf aan de ach-
terzijde van het ruitenwisser-
blad steekt.
Trek het uiteinde van het ruiten-
wisserrubber uit de gleuf en
trek vervolgens de rest van het
ruitenwisserrubber naar buiten.
Voer bij het plaatsen van een
nieuw ruitenwisserrubber de
procedure in omgekeerde volg-
orde uit.
Controleer na het plaatsen of het
uiteinde van het ruitenwisserrubber
helemaal tot aan het einde van het
kapje is geplaatst.
Ruitenwisserrubber vervangen
1
2
3
