6247-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)

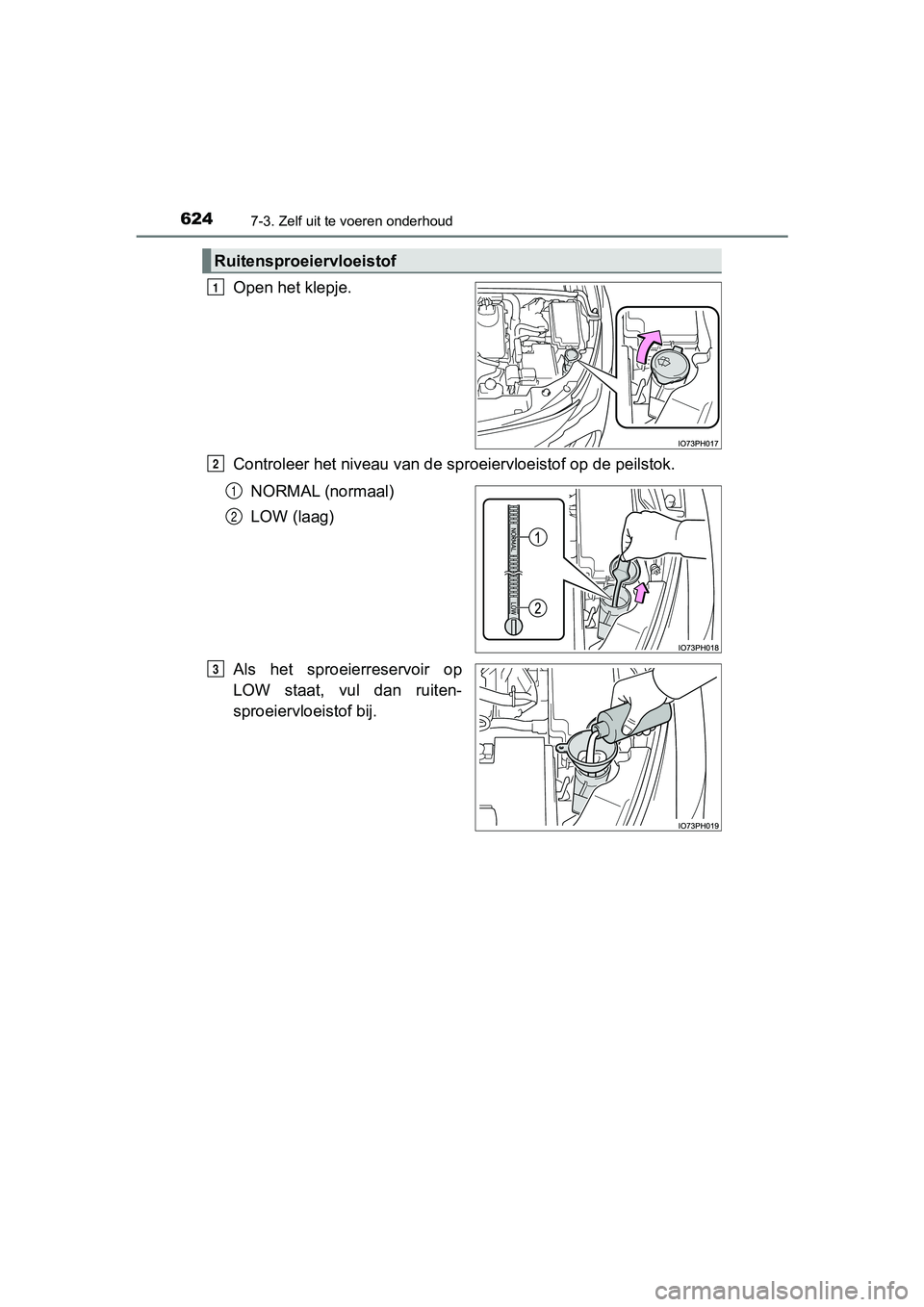

Open het klepje.
Controleer het niveau van de sproeiervloeistof op de peilstok.
NORMAL (normaal)
LOW (laag)
Als het sproeierreservoir op
LOW staat, vul dan ruiten-
sproeiervloeistof bij.
Ruitensproeiervloeistof
1
2
1
2
3
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 624 Wednesday, April 3, 2019 10:55 AM

6257-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging

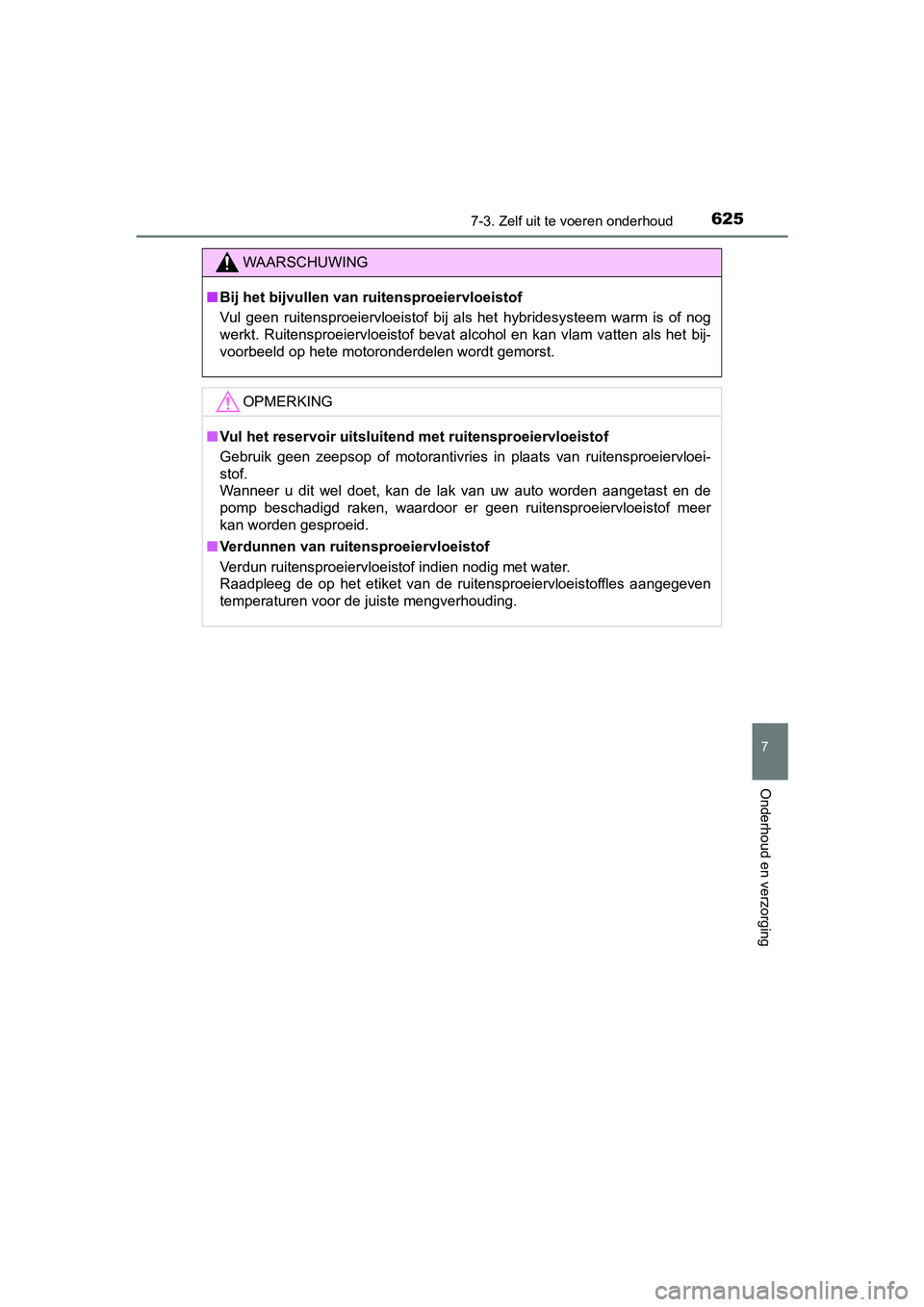

WAARSCHUWING
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als het hybridesysteem war m is of nog
werkt. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■ Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast en de
pomp beschadigd raken, waardoor er geen ruitensproeiervloeistof meer
kan worden gesproeid.
■ Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles a angegeven
temperaturen voor de juiste mengverhouding.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 625 Wednesday, April 3, 2019 10:55 AM

6267-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)

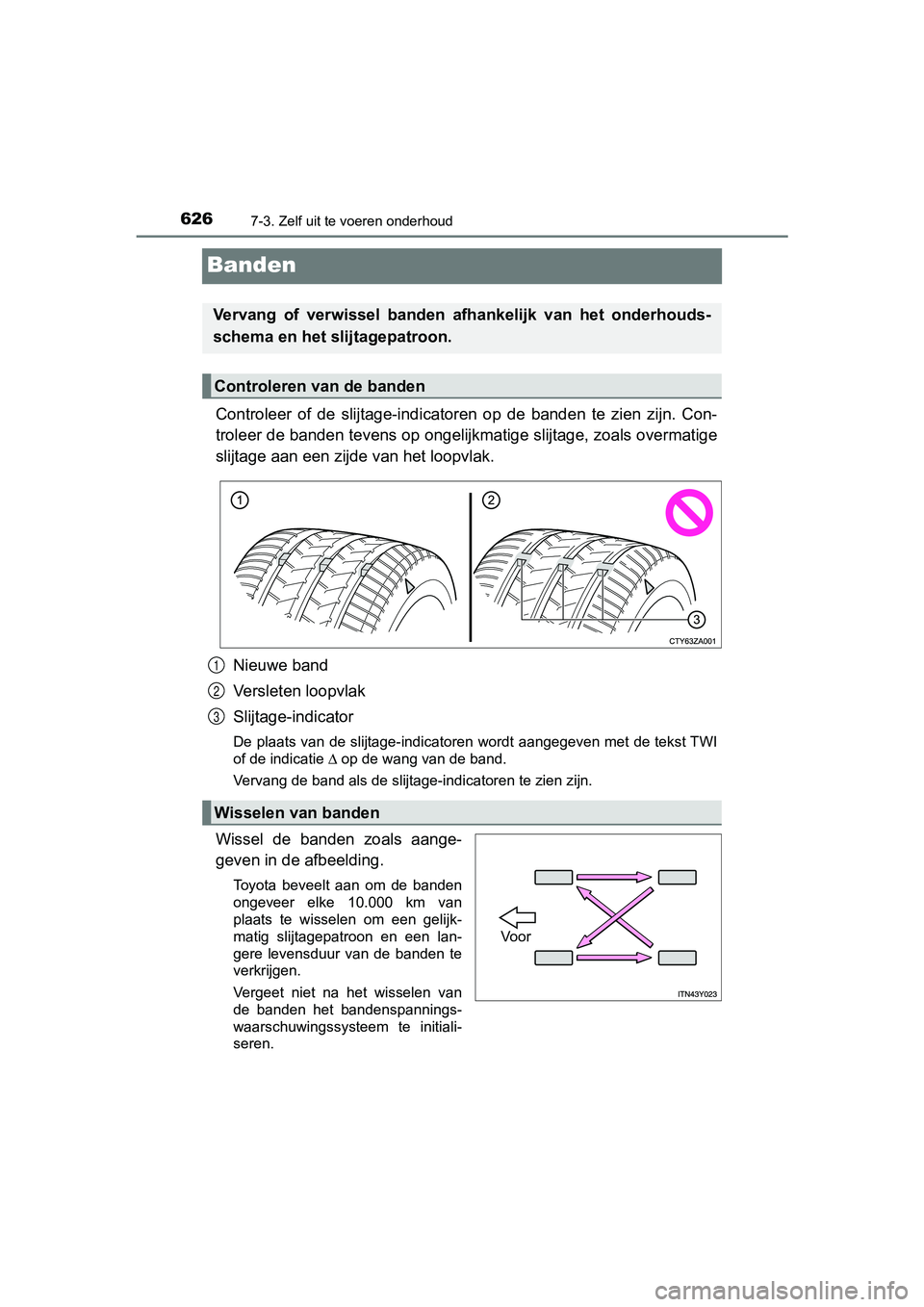

Banden
Controleer of de slijtage-indicatoren op de banden te zien zijn. Con-
troleer de banden tevens op ongelijkmatige slijtage, zoals over matige
slijtage aan een zijde van het loopvlak.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de t ekst TWI
of de indicatie Δ op de wang van de band.
Vervang de band als de slijtage-indicatoren te zien zijn.
Wissel de banden zoals aange-
geven in de afbeelding.
Toyota beveelt aan om de banden
ongeveer elke 10.000 km van
plaats te wisselen om een gelijk-
matig slijtagepatroon en een lan-
gere levensduur van de banden te
verkrijgen.
Vergeet niet na het wisselen van
de banden het bandenspannings-
waarschuwingssysteem te initiali-
seren.
Vervang of verwissel banden afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
Wisselen van banden
1
2
3
Voor
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 626 Wednesday, April 3, 2019 10:55 AM

6277-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging
Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruikmaakt van band enspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot proble-
men leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de
bestuurder door middel van een waarschuwingslampje gewaar-
schuwd. ( →Blz. 694)
◆Plaatsen van bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst
worden, moeten de identificatiecodes van deze componenten wor-
den geregistreerd in de bandenspanningswaarschuwingssysteem-
ECU en moet het bandenspanningswaarschuwingssysteem wor-
den geïnitialiseerd. Laat de identificatiecodes van de bandensp an-
ningssensoren en -zenders registreren door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw ali-
ficeerde en uitgeruste deskundige. ( →Blz. 629)
◆Initialiseren van het bandenspanningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet worden
geïnitialiseerd onder de volgende omstandigheden:
● Verwisselen van voor- en achterwielen met een verschillende
bandenspanning
● Als de bandenspanning wordt gewijzigd (bijvoorbeeld wanneer
de rijsnelheid of de belading verandert)
Als het bandenspanningswaarschuwi ngssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Bandenspanningswaarschuwingssysteem
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 627 Wednesday, April 3, 2019 10:55 AM

6287-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)■

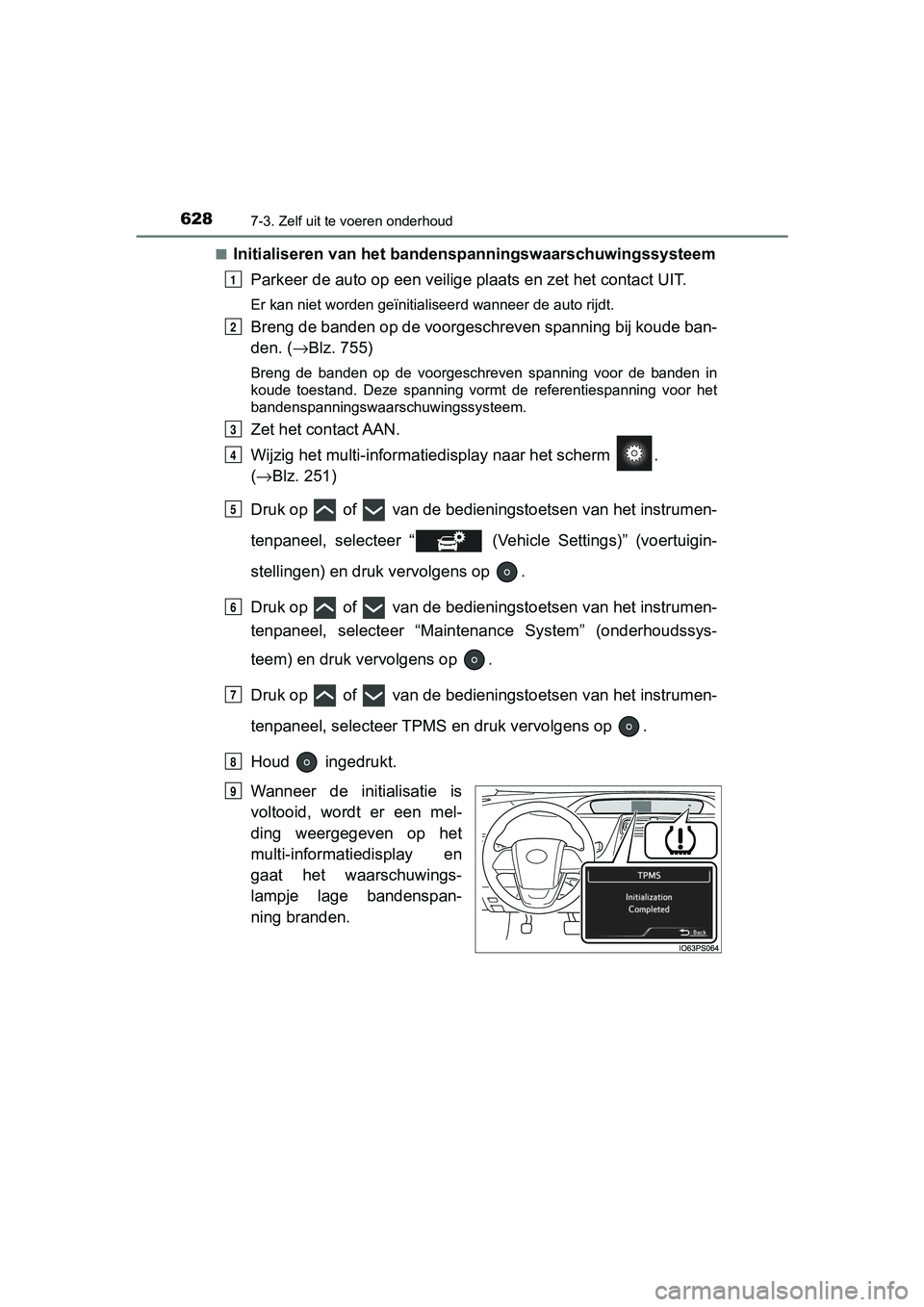

Initialiseren van het bandenspanningswaarschuwingssysteem
Parkeer de auto op een veilige plaats en zet het contact UIT.
Er kan niet worden geïnitialiseerd wanneer de auto rijdt.
Breng de banden op de voorgeschreven spanning bij koude ban-
den. (→Blz. 755)
Breng de banden op de voorgeschreven spanning voor de banden in
koude toestand. Deze spanning vormt de referentiespanning voor het
bandenspanningswaarschuwingssysteem.
Zet het contact AAN.
Wijzig het multi-informatiedisplay naar het scherm .
( → Blz. 251)
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel, selecteer “ (Vehicle Settings)” (voertuigin-
stellingen) en druk vervolgens op .
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel, selecteer “Maintenance System” (onderhoudssys-
teem) en druk vervolgens op .
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel, selecteer TPMS en druk vervolgens op .
Houd ingedrukt.
Wanneer de initialisatie is
voltooid, wordt er een mel-
ding weergegeven op het
multi-informatiedisplay en
gaat het waarschuwings-
lampje lage bandenspan-
ning branden.
1
2
3
4
5
6
7
8
Until Complete
9
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 628 Wednesday, April 3, 2019 10:55 AM

6297-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging
◆Registreren van identificatiecodes
De bandenspanningssensoren en -zenders zijn voorzien van een
unieke identificatiecode. Bij het vervangen van een bandenspan-
ningssensor en -zender is het noo dzakelijk om de identificatiecode
te registreren. Laat de identific atiecodes registreren door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
■ Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een band.
● De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt e n bulten die
duiden op een interne beschadiging
● Een band vaak leegloopt of niet goed kan worden gerepareerd vanwege de
grootte of plaats van de beschadiging.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e als u er
niet zeker van bent.
■ Vervangen van banden en velgen
Als de identificatiecode van de bandenspanningssensor en -zende r niet is
geregistreerd, werkt het bandenspanningswaarschuwingssysteem ni et cor-
rect. Na ongeveer 10 minuten rijden gaat het waarschuwingslampje lage ban-
denspanning gedurende 1 minuut knipperen en het blijft daarna b randen om
aan te geven dat er een storing in het systeem aanwezig is.
■ Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalifice erd werk-
plaatspersoneel worden gecontroleerd, zelfs als er niet of nauw elijks met de
banden is gereden en de banden niet beschadigd lijken te zijn.
■ Periodieke controle van de bandenspanning
Het bandenspanningswaarschuwingssysteem vervangt de periodieke con-
trole van de bandenspanning niet. Controleer daarom ook zelf re gelmatig de
bandenspanning.
■ Als de profieldiepte van winterbanden minder is dan 4 mm
In dat geval gaat de werkzaamheid van de winterbanden verloren.
■ Brede banden (auto's met 215/45R17 banden)
In het algemeen slijten brede banden eerder en kan de grip op b esneeuwde
en/of gladde wegen beperkt zijn in vergelijking met standaard b anden.
Gebruik daarom winterbanden of sneeuwkettingen op besneeuwde en /of
gladde wegen en rijd voorzichtig waarbij u uw snelheid aanpast aan de toe-
stand van de weg en de weersomstandigheden.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 629 Wednesday, April 3, 2019 10:55 AM

6307-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)■
Situaties waarin het bandenspa nningswaarschuwingssysteem mogelijk
niet goed werkt
● Onder de volgende omstandigheden werkt het bandenspanningswaarschu-
wingssysteem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Wanneer een vervangende band wordt gebruikt, werkt het systeem
mogelijk niet goed als gevolg van de structuur van de vervangen de band.
• Er is een band vervangen door een exemplaar dat niet de voorge schre-
ven maat heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteunende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst v an de radio-
grafische signalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wiel-
kasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschrev en
waarde.
• Als er banden zonder bandenspanningssensoren en -zenders zijn gebruikt.
• Als de identificatiecode op de bandenspanningssensoren en -zen ders
niet is geregistreerd in de bandenspanningswaarschuwingssysteem -
ECU.
● In de volgende situaties kunnen de prestaties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation,
radiozender, videowall, luchthaven of andere locatie waar sterke radio-
golven of elektromagnetische velden aanwezig zijn
• Als u een draagbare radio, mobiele telefoon, draadloze telefoo n of een
ander draadloos communicatiemiddel bij u draagt
● Wanneer de auto geparkeerd is, kan het langer duren voordat de waarschu-
wing verschijnt of verdwijnt.
● Wanneer de bandenspanning snel daalt, zoals bij een klapband, dan ver-
schijnt de waarschuwing mogelijk niet.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 630 Wednesday, April 3, 2019 10:55 AM

6317-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging
■De initialisatieprocedure
●Voer de initialisatie uit na het op spanning brengen van de ban den.
Zorg er daarnaast voor dat de banden koud zijn bij de initialis atie en bij het
aanpassen van de bandenspanning.
● Als u het contact tijdens de initialisatie per ongeluk UIT hebt gezet, dan is
het niet noodzakelijk de resettoets in te drukken, omdat de ini tialisatie auto-
matisch herstart wordt wanneer het contact de volgende keer AAN wordt
gezet.
● Als u per ongeluk de resettoets indrukt wanneer initialiseren n iet nodig is,
breng de banden dan op de juiste spanning wanneer ze koud zijn en voer
opnieuw de initialisatie uit.
■ Waarschuwingen bandenspanningswaarschuwingssysteem
De eventuele waarschuwing van het bandenspanningswaarschuwingss ys-
teem is gebaseerd op de omstandigheden waaronder het systeem ge ïnitiali-
seerd is. Daarom laat het systeem mogelijk zelfs een waarschuwi ng zien
wanneer de bandenspanning niet laag genoeg is of wanneer de dru k hoger is
dan de druk die was ingesteld tijdens het initialiseren van het systeem.
■ Als de initialisatie van het bandenspanningswaarschuwingssysteem
niet voltooid is
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende
gevallen worden de instellingen echter niet opgeslagen en zal h et systeem
niet goed werken. Laat, als herhaalde pogingen de bandenspannin g op te
slaan mislukken, de auto nakijken door een erkende Toyota-deale r of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Als het systeem wordt geïnitialiseerd, knippert het waarschuwin gslampje
lage bandenspanning niet 3 keer en verschijnt de melding voor h et instellen
niet op het multi-informatiedisplay.
● Nadat er na de initialisatie gedurende een bepaalde tijd gereden is, gaat het
waarschuwingslampje branden nadat het gedurende 1 minuut heeft geknip-
perd.
■ Registreren van identificatiecodes
De identificatiecodes van de bandenspanningssensoren en -zender s van
twee sets banden kunnen worden geregistreerd.
Als de identificatiecodes voor zowel de normale banden als de w interbanden
vooraf zijn geregistreerd, is het niet nodig om de identificati ecodes te registre-
ren wanneer de normale banden worden vervangen door winterbande n.
Neem voor meer informatie over het wijzigen van identificatieco des contact
op met een erkende Toyota-dealer of hersteller/reparateur of ee n andere
naar behoren gekwalificeerde en uitgeruste deskundige.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 631 Wednesday, April 3, 2019 10:55 AM
