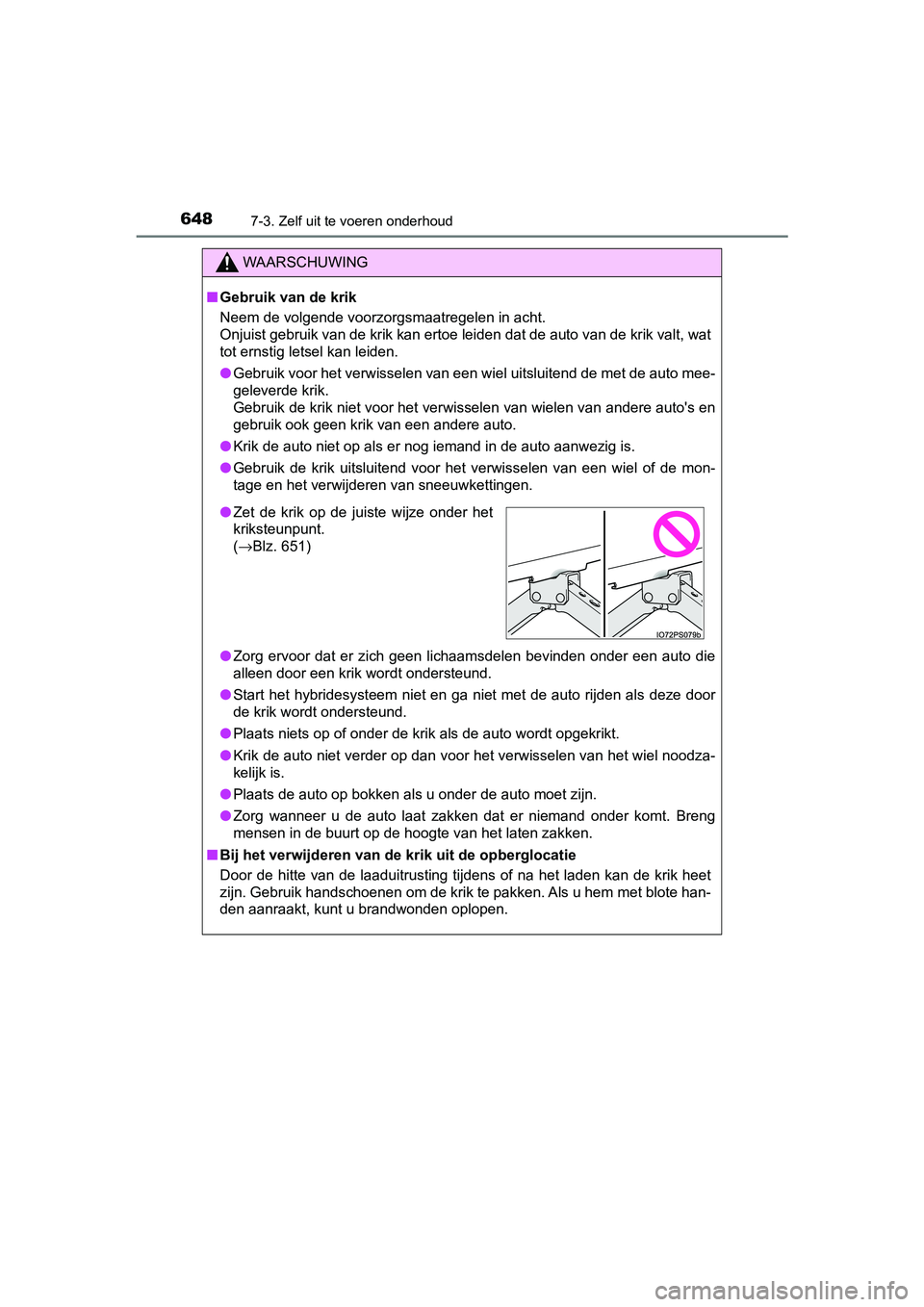

WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen in acht.
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat
tot ernstig letsel kan leiden.
● Gebruik voor het verwisselen van een wiel uitsluitend de met de auto mee-
geleverde krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en
gebruik ook geen krik van een andere auto.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel o f de mon-
tage en het verwijderen van sneeuwkettingen.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een a uto die
alleen door een krik wordt ondersteund.
● Start het hybridesysteem niet en ga niet met de auto rijden als deze door
de krik wordt ondersteund.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wi el noodza-
kelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
● Zorg wanneer u de auto laat zakken dat er niemand onder komt. B reng
mensen in de buurt op de hoogte van het laten zakken.
■ Bij het verwijderen van de krik uit de opberglocatie
Door de hitte van de laaduitrusting tijdens of na het laden kan de krik heet
zijn. Gebruik handschoenen om de krik te pakken. Als u hem met blote han-
den aanraakt, kunt u brandwonden oplopen.
● Zet de krik op de juiste wijze onder het
kriksteunpunt.
(→Blz. 651)
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 648 Wednesday, April 3, 2019 10:55 AM

6497-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging
Open de achterklep. ( →Blz. 282)
Til de klep van het opbergvak
onder de afdekplaat op en haal
de gereedschapstas eruit.
Open de gereedschapstas en neem de krikslinger en de wielmoer-
sleutel eruit.
Berg na gebruik het gereedschap in de omgekeerde volgorde op.
Verwijderen van het gereedschap
1
2
3
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 649 Wednesday, April 3, 2019 10:55 AM

6507-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)

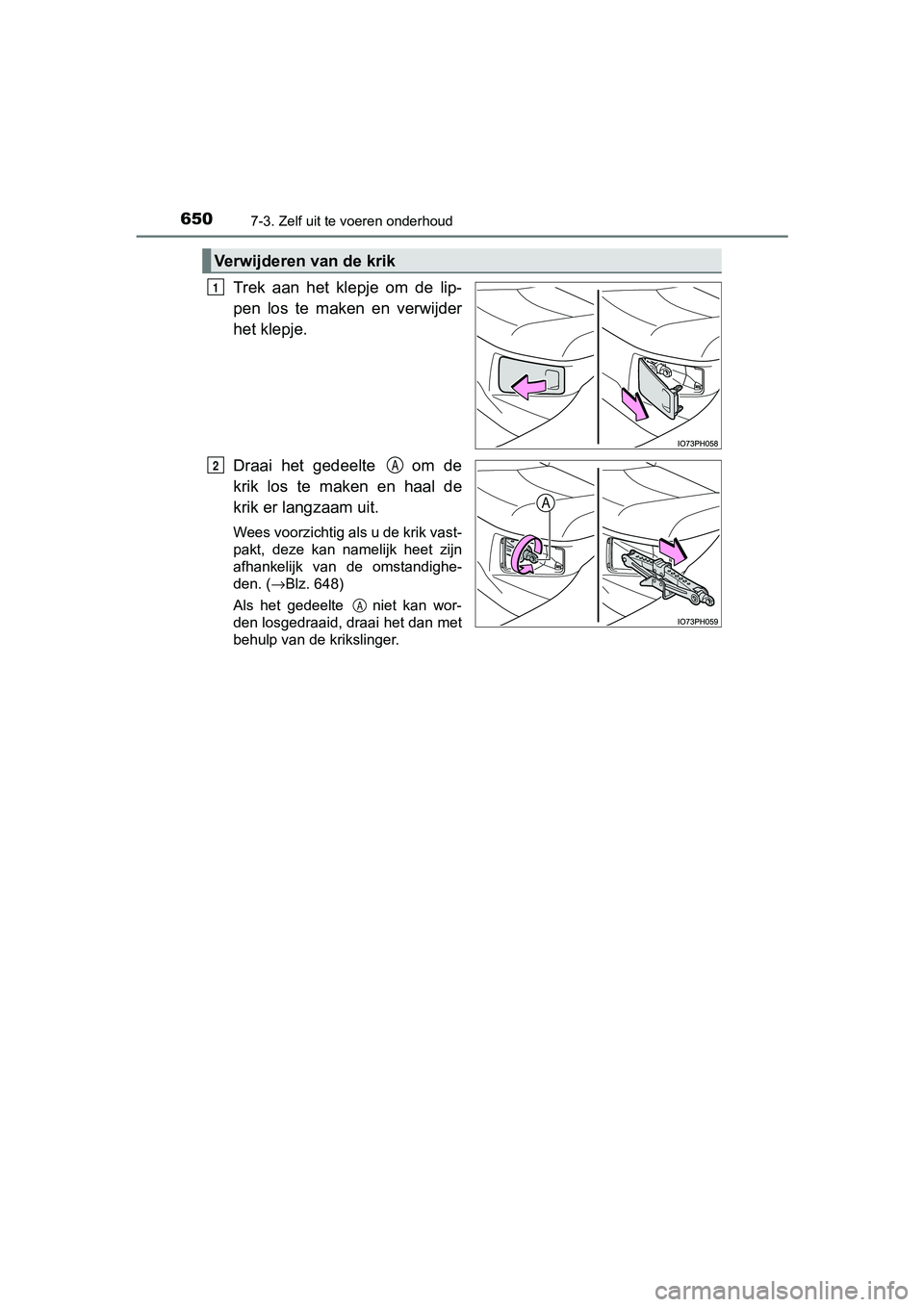

Trek aan het klepje om de lip-
pen los te maken en verwijder
het klepje.
Draai het gedeelte om de
krik los te maken en haal de
krik er langzaam uit.
Wees voorzichtig als u de krik vast-
pakt, deze kan namelijk heet zijn
afhankelijk van de omstandighe-
den. (→Blz. 648)
Als het gedeelte niet kan wor-
den losgedraaid, draai het dan met
behulp van de krikslinger.
Verwijderen van de krik
1
2A
A
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 650 Wednesday, April 3, 2019 10:55 AM

6517-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging

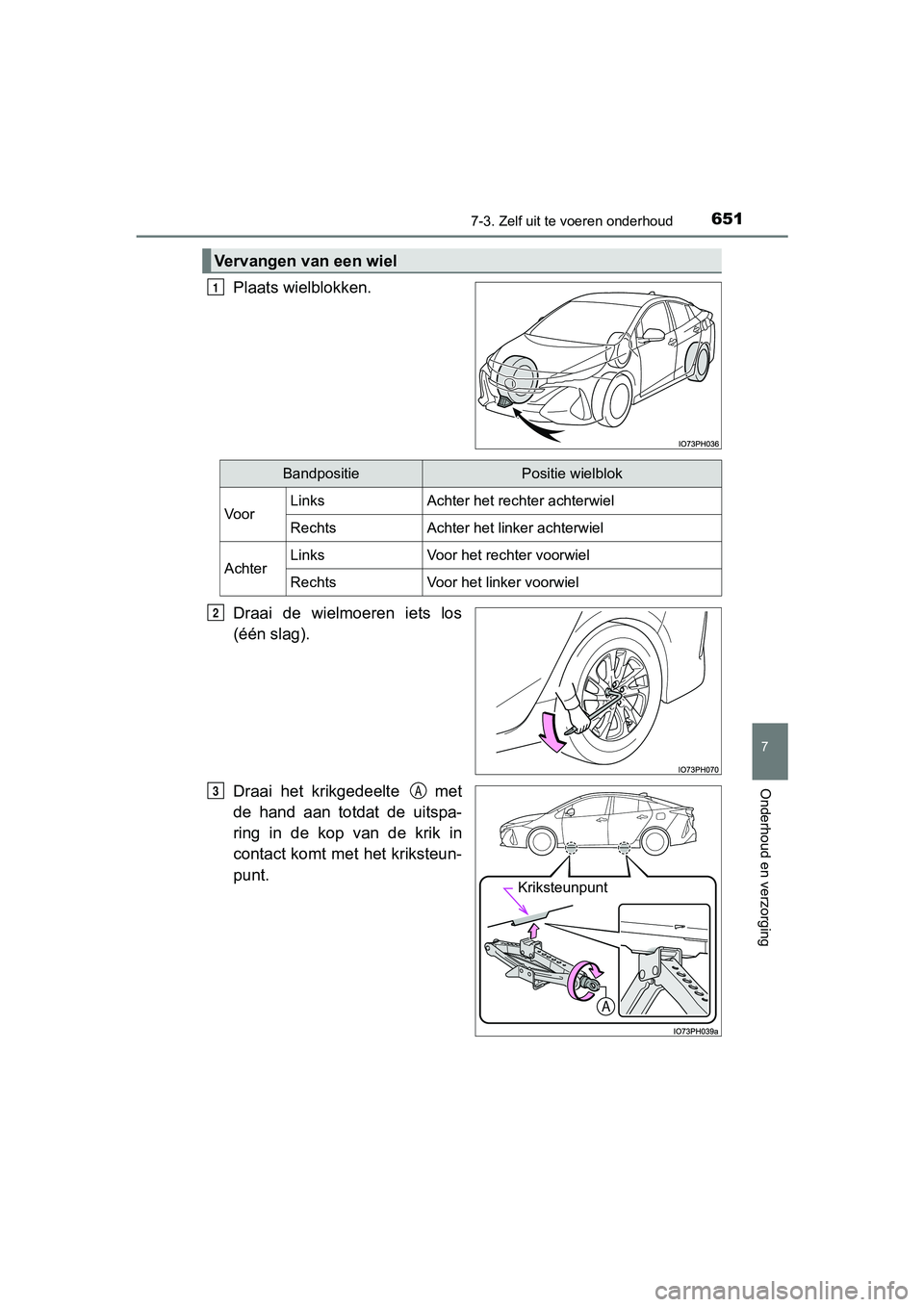

Plaats wielblokken.
Draai de wielmoeren iets los
(één slag).
Draai het krikgedeelte met
de hand aan totdat de uitspa-
ring in de kop van de krik in
contact komt met het kriksteun-
punt.
Vervangen van een wiel
1
BandpositiePositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
Kriksteunpunt
PA
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 651 Wednesday, April 3, 2019 10:55 AM

6527-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)

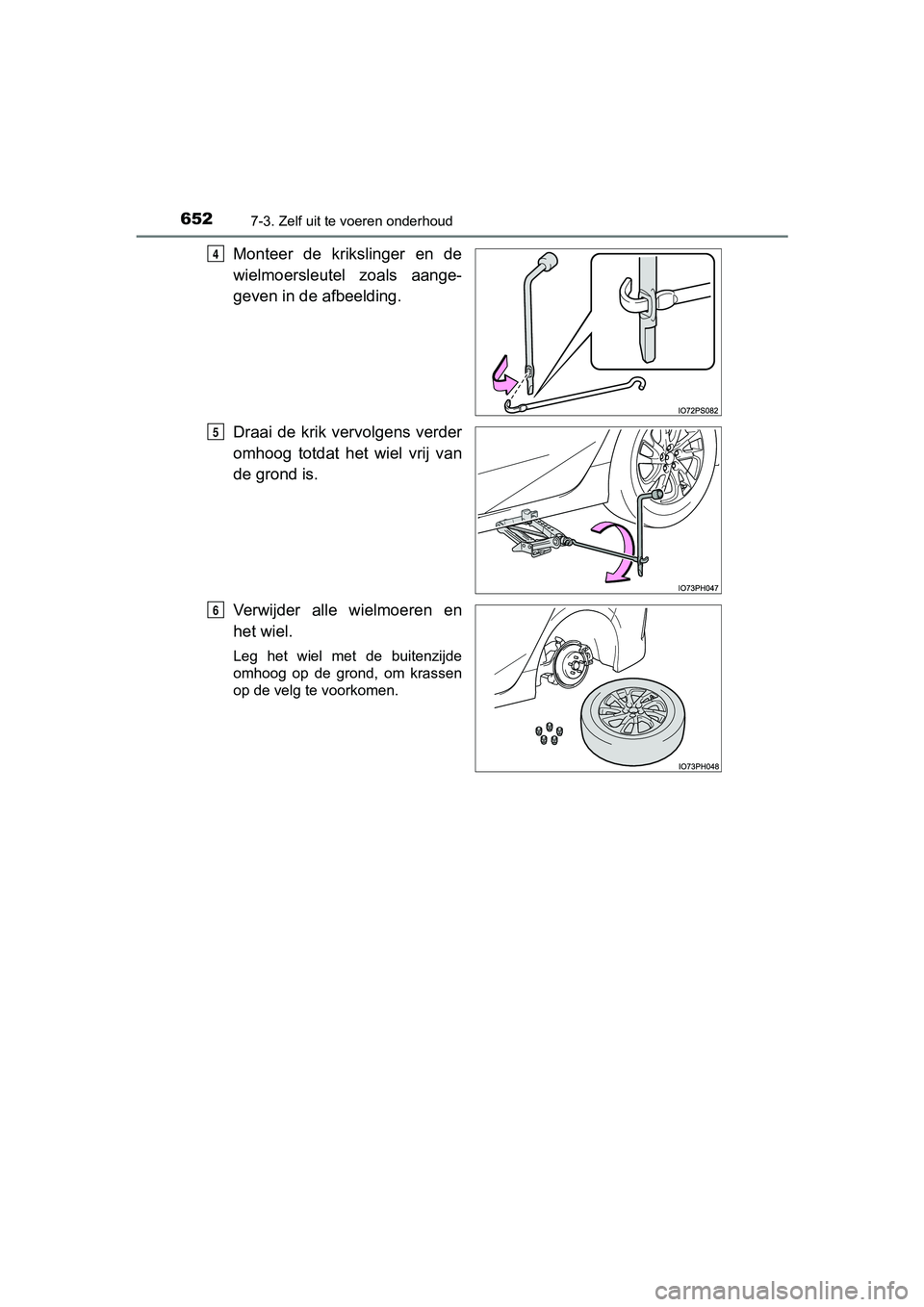

Monteer de krikslinger en de
wielmoersleutel zoals aange-
geven in de afbeelding.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
4
5
6
PRIUS PHV_OM_OM47C78E_(EE).book Page 652 Wednesday, April 3, 2019 10:55 AM

6537-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging

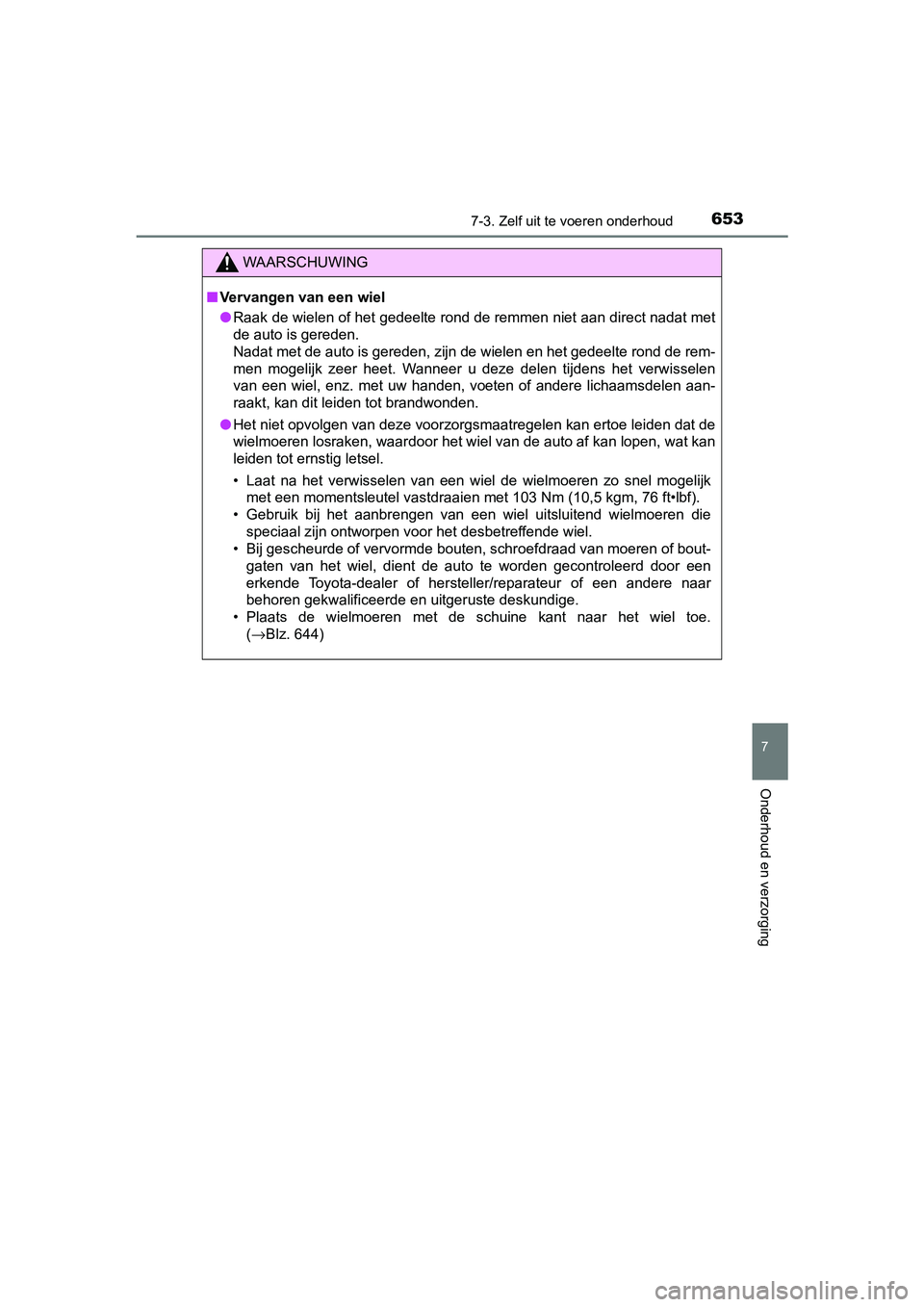

WAARSCHUWING
■Vervangen van een wiel
● Raak de wielen of het gedeelte rond de remmen niet aan direct n adat met
de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de rem-
men mogelijk zeer heet. Wanneer u deze delen tijdens het verwis selen
van een wiel, enz. met uw handen, voeten of andere lichaamsdele n aan-
raakt, kan dit leiden tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leide n dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat na het verwisselen van een wiel de wielmoeren zo snel mog elijk
met een momentsleutel vastdraaien met 103 Nm (10,5 kgm, 76 ft•lbf).
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die
speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of bout- gaten van het wiel, dient de auto te worden gecontroleerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
(→Blz. 644)
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 653 Wednesday, April 3, 2019 10:55 AM

6547-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)

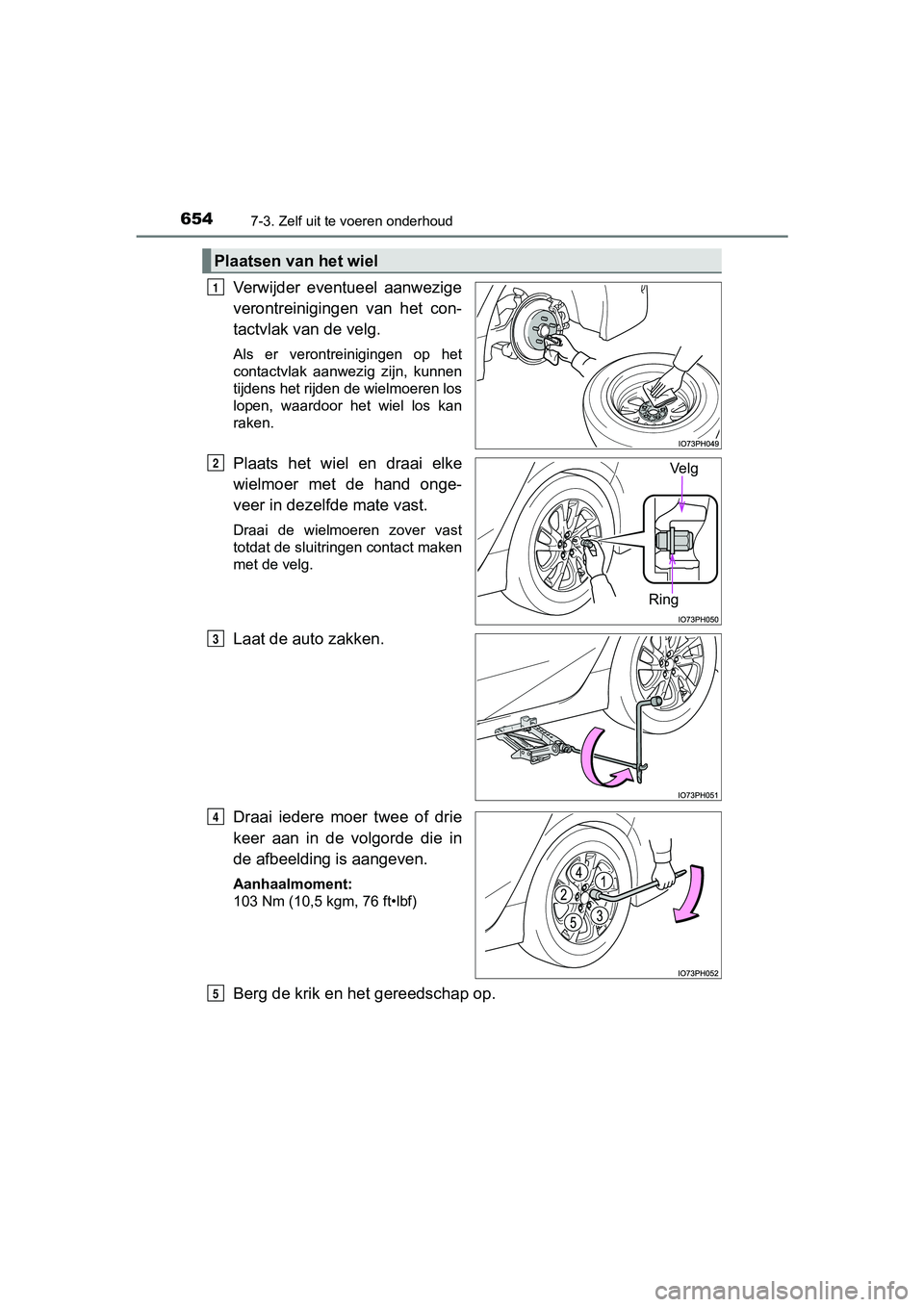

Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.
Plaats het wiel en draai elke
wielmoer met de hand onge-
veer in dezelfde mate vast.
Draai de wielmoeren zover vast
totdat de sluitringen contact maken
met de velg.
Laat de auto zakken.
Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
Berg de krik en het gereedschap op.
Plaatsen van het wiel
1
Ring
Ve l gO
P
Q
R
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 654 Wednesday, April 3, 2019 10:55 AM

6557-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging

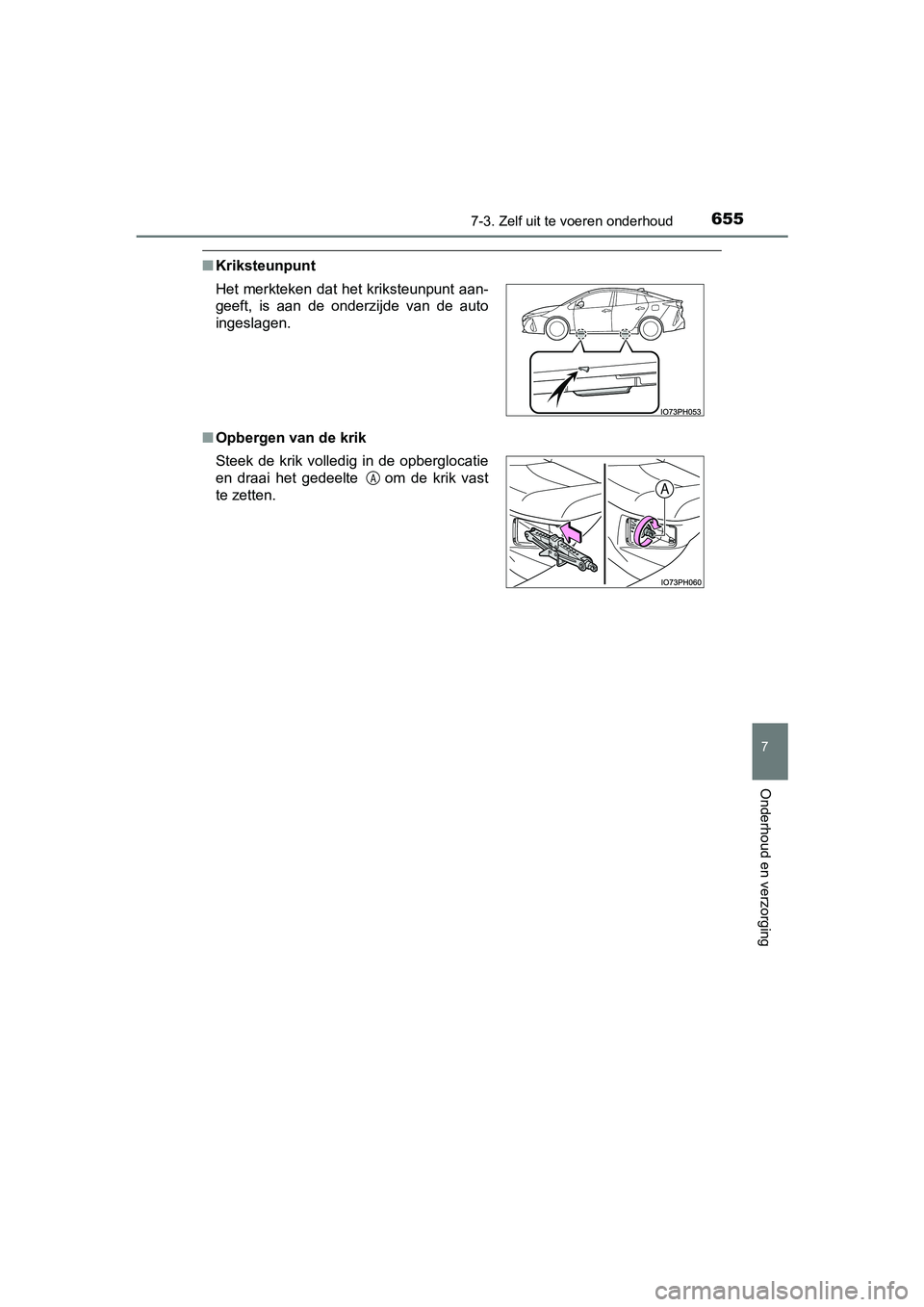

■Kriksteunpunt
■ Opbergen van de krik Het merkteken dat het kriksteunpunt aan-
geeft, is aan de onderzijde van de auto
ingeslagen.
Steek de krik volledig in de opberglocatie
en draai het gedeelte om de krik vast
te zetten.
A
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 655 Wednesday, April 3, 2019 10:55 AM
