2019 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

2243. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)

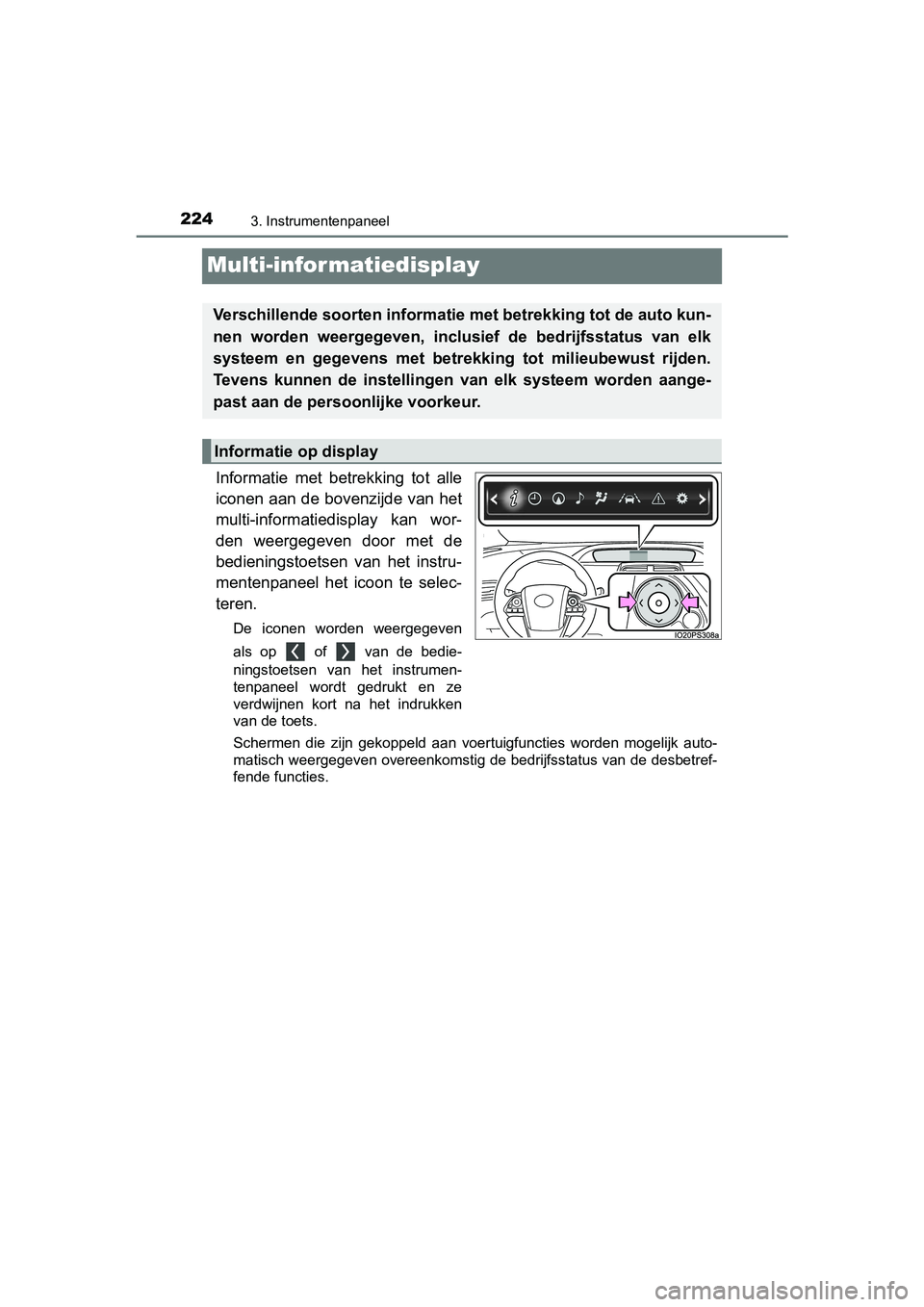

Multi-infor matiedisplay
Informatie met betrekking tot alle
iconen aan de bovenzijde van het
multi-informatiedisplay kan wor-
den weergegeven door met de
bedieningstoetsen van het instru-
mentenpaneel het icoon te selec-
teren.
De iconen worden weergegeven
als op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel wordt gedrukt en ze
verdwijnen kort na het indrukken
van de toets.
Schermen die zijn gekoppeld aan voertuigfuncties worden mogelijk auto-
matisch weergegeven overeenkomstig de bedrijfsstatus van de des betref-
fende functies.
Verschillende soorten informatie met betrekking tot de auto kun-
nen worden weergegeven, inclusief de bedrijfsstatus van elk
systeem en gegevens met betrekking tot milieubewust rijden.
Tevens kunnen de instellingen van elk systeem worden aange-
past aan de persoonlijke voorkeur.
Informatie op display
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 224 Wednesday, April 3, 2019 10:55 AM

2253. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)
*: Als er een waarschuwingsmelding is die kan worden weergegeven, veran-
dert de kleur van in oranje.

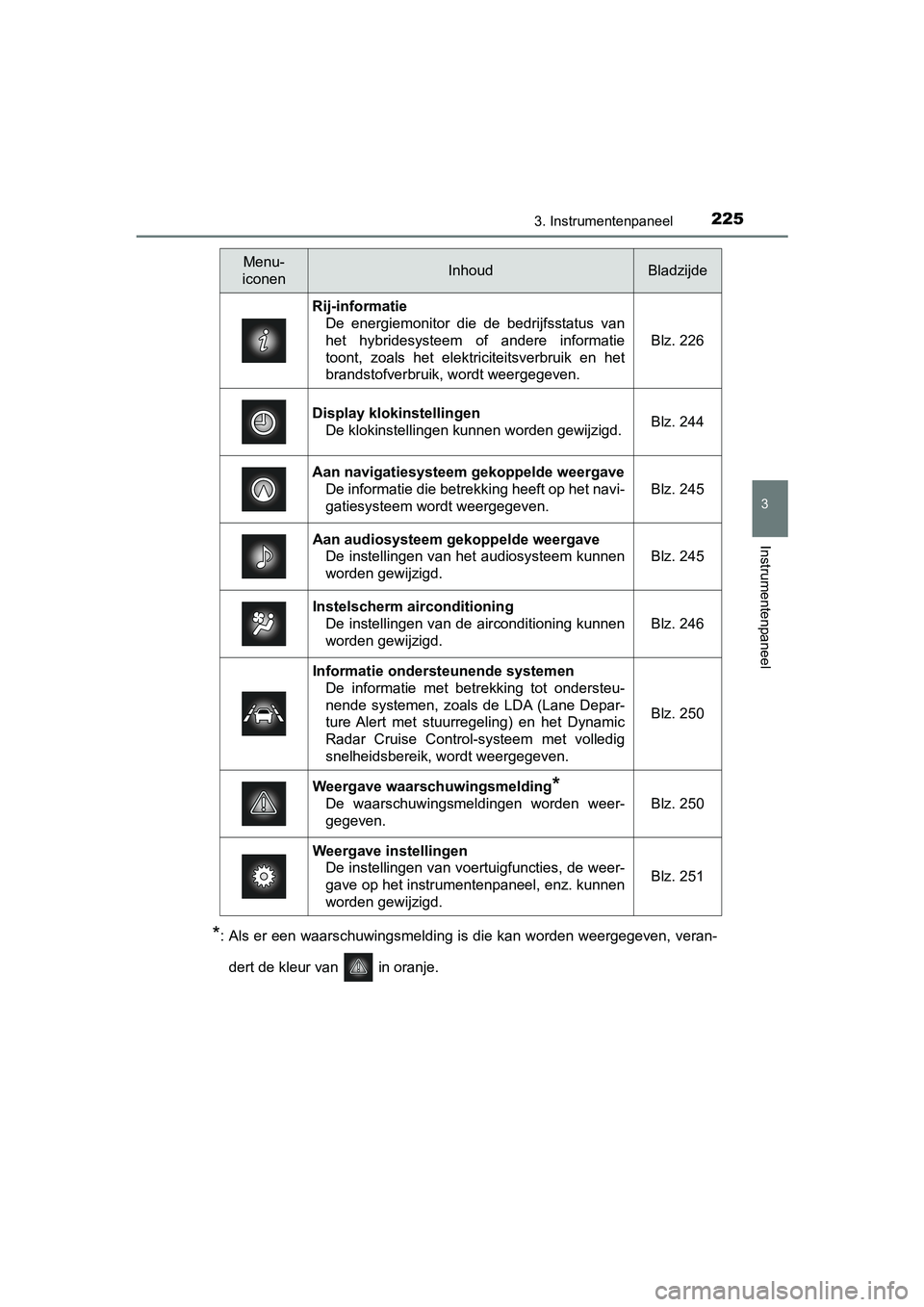

Menu-
iconenInhoudBladzijde
Rij-informatie De energiemonitor die de bedrijfsstatus van
het hybridesysteem of andere informatie
toont, zoals het elektriciteitsverbruik en het
brandstofverbruik, wordt weergegeven. Blz. 226
Display klokinstellingen De klokinstellingen kunnen worden gewijzigd. Blz. 244
Aan navigatiesysteem gekoppelde weergave De informatie die betrekking heeft op het navi-
gatiesysteem wordt weergegeven. Blz. 245
Aan audiosysteem gekoppelde weergave
De instellingen van het audiosysteem kunnen
worden gewijzigd.
Blz. 245
Instelscherm airconditioningDe instellingen van de airconditioning kunnen
worden gewijzigd.
Blz. 246
Informatie onder steunende systemen
De informatie met betrekking tot ondersteu-
nende systemen, zoals de LDA (Lane Depar-
ture Alert met stuurregeling) en het Dynamic
Radar Cruise Control-systeem met volledig
snelheidsbereik, wordt weergegeven.
Blz. 250
Weergave waarschuwingsmelding*
De waarschuwingsmeldingen worden weer-
gegeven.Blz. 250
Weergave instellingen De instellingen van voertuigfuncties, de weer-
gave op het instrumentenpaneel, enz. kunnen
worden gewijzigd.
Blz. 251
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 225 Wednesday, April 3, 2019 10:55 AM

2263. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)

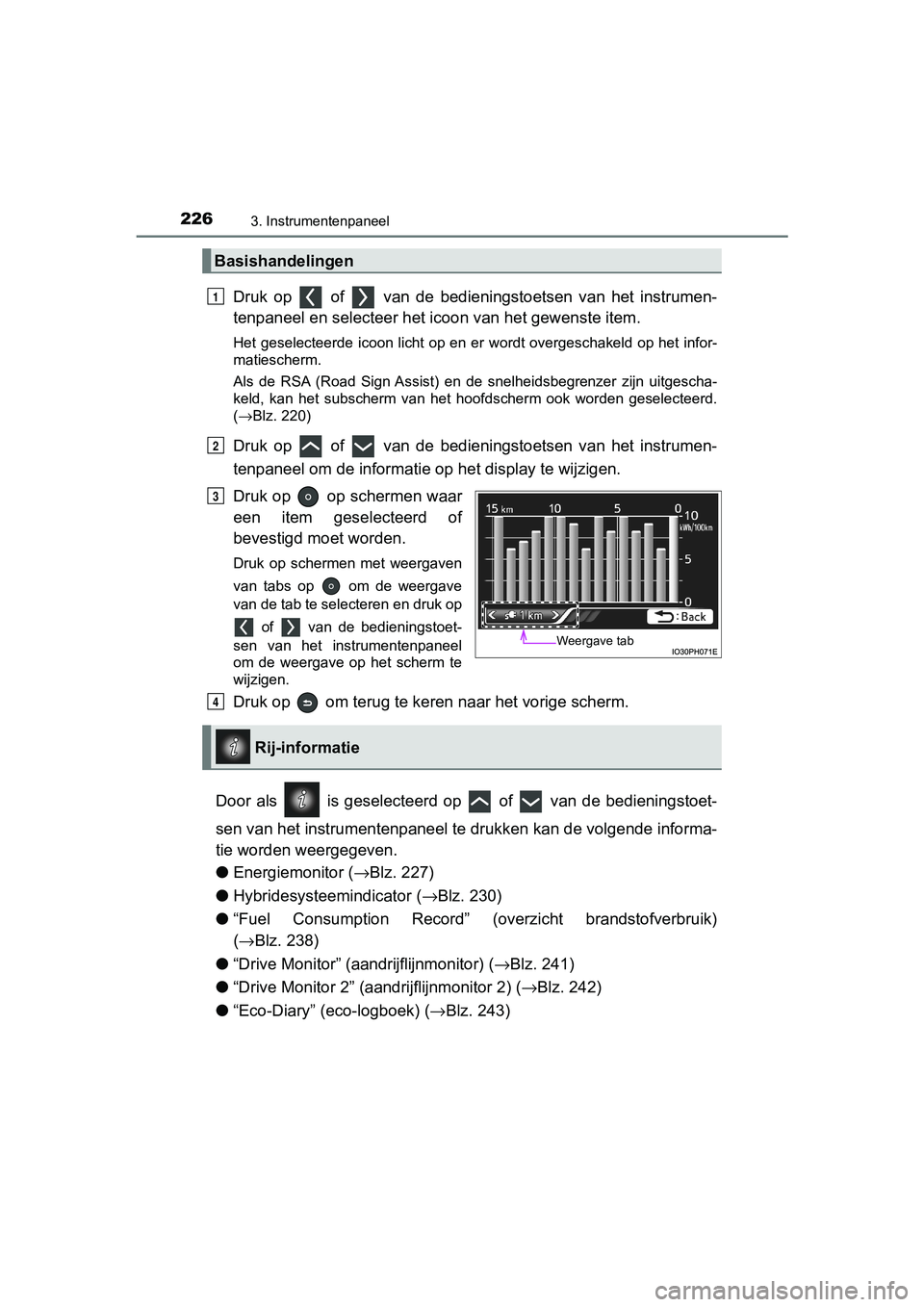

Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel en selecteer het icoon van het gewenste item.
Het geselecteerde icoon licht op en er wordt overgeschakeld op het infor-
matiescherm.
Als de RSA (Road Sign Assist) en de snelheidsbegrenzer zijn uit gescha-
keld, kan het subscherm van het hoofdscherm ook worden geselect eerd.
( →Blz. 220)
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel om de inf ormatie op het display te wijzigen.
Druk op op schermen waar
een item geselecteerd of
bevestigd moet worden.
Druk op schermen met weergaven
van tabs op om de weergave
van de tab te selecteren en druk op of van de bedieningstoet-
sen van het instrumentenpaneel
om de weergave op het scherm te
wijzigen.
Druk op om terug te keren naar het vorige scherm.
Door als is geselecteerd op of van de bedieningstoet-
sen van het instrumentenpaneel te drukken kan de volgende informa-
tie worden weergegeven.
● Energiemonitor ( →Blz. 227)
● Hybridesysteemindicator ( →Blz. 230)
● “Fuel Consumption Record” (o verzicht brandstofverbruik)
( → Blz. 238)
● “Drive Monitor” (aandrijflijnmonitor) ( →Blz. 241)
● “Drive Monitor 2” (aandrijflijnmonitor 2) ( →Blz. 242)
● “Eco-Diary” (eco-logboek) ( →Blz. 243)
Basishandelingen
1
2
Weergave tab
P
Rij-informatie
4
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 226 Wednesday, April 3, 2019 10:55 AM

2273. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)

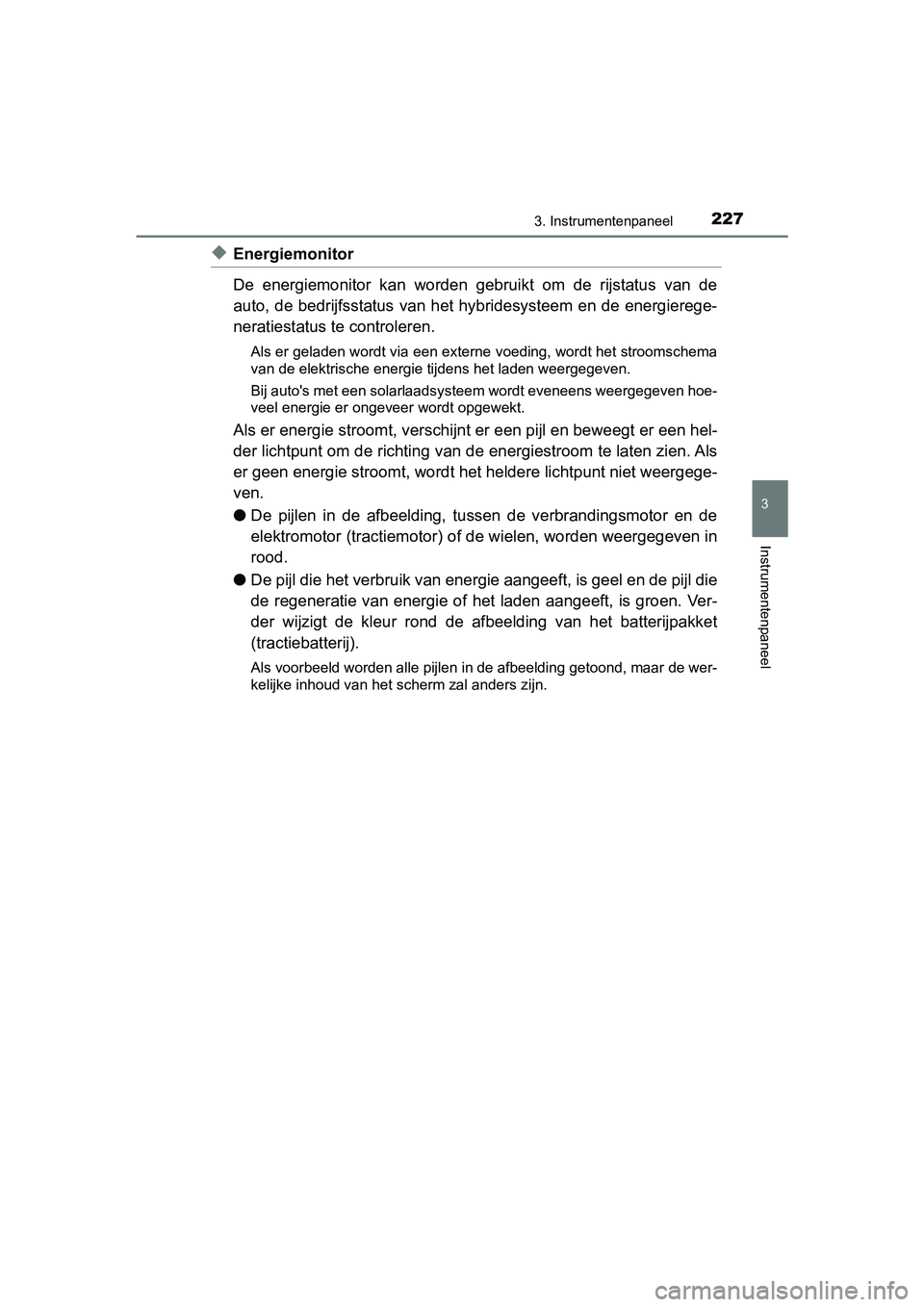

◆Energiemonitor
De energiemonitor kan worden gebruikt om de rijstatus van de
auto, de bedrijfsstatus van het hybridesysteem en de energiereg e-
neratiestatus te controleren.
Als er geladen wordt via een externe voeding, wordt het strooms chema
van de elektrische energie tijdens het laden weergegeven.
Bij auto's met een solarlaadsysteem wordt eveneens weergegeven hoe-
veel energie er ongeveer wordt opgewekt.
Als er energie stroomt, versch ijnt er een pijl en beweegt er ee n hel-
der lichtpunt om de richting van de energiestroom te laten zien . Als
er geen energie stroomt, wordt het heldere lichtpunt niet weerg ege-
ven.
● De pijlen in de afbeelding, tussen de verbrandingsmotor en de
elektromotor (tractiemotor) of de wielen, worden weergegeven in
rood.
● De pijl die het verbruik van energie aangeeft, is geel en de pi jl die
de regeneratie van energie of het laden aangeeft, is groen. Ver -
der wijzigt de kleur rond de af beelding van het batterijpakket
(tractiebatterij).
Als voorbeeld worden alle pijlen in de afbeelding getoond, maar de wer-
kelijke inhoud van het scherm zal anders zijn.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 227 Wednesday, April 3, 2019 10:55 AM

2283. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)■

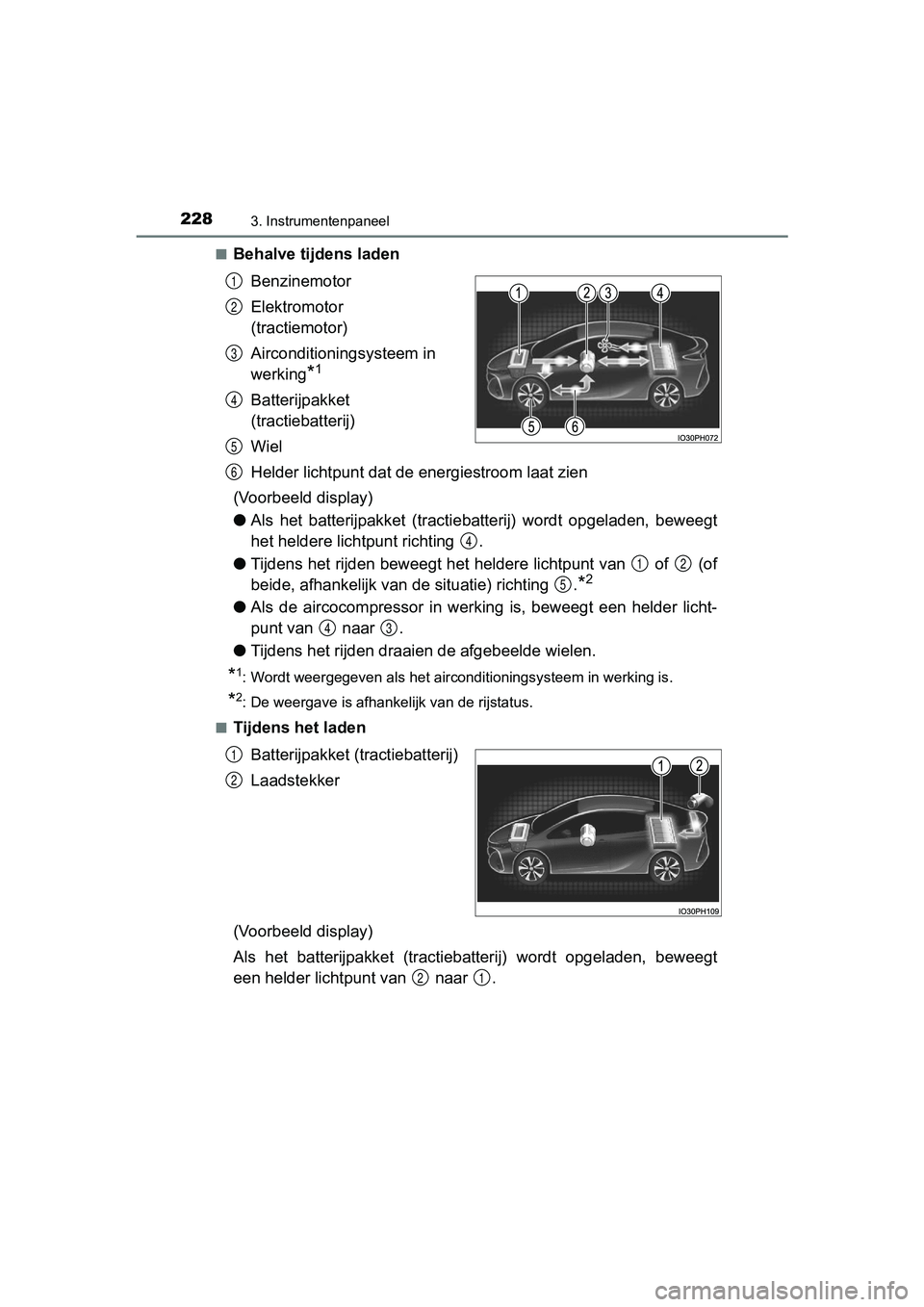

Behalve tijdens laden
Benzinemotor
Elektromotor
(tractiemotor)
Airconditioningsysteem in
werking
*1
Batterijpakket
(tractiebatterij)
Wiel
Helder lichtpunt dat de energiestroom laat zien
(Voorbeeld display)
● Als het batterijpakket (tractie batterij) wordt opgeladen, bewee gt
het heldere lichtpunt richting .
● Tijdens het rijden beweegt het heldere lichtpunt van of (of
beide, afhankelijk van de situatie) richting .
*2
●Als de aircocompressor in werki ng is, beweegt een helder licht-
punt van naar .
● Tijdens het rijden draaien de afgebeelde wielen.
*1: Wordt weergegeven als het airconditioningsysteem in werking is .
*2: De weergave is afhankelijk van de rijstatus.
■
Tijdens het laden Batterijpakket (tractiebatterij)
Laadstekker
(Voorbeeld display)
Als het batterijpakket (tractiebatterij) wordt opgeladen, bewee gt
een helder licht punt van naar .
1
2
3
4
5
6
4
12
5
43
1
2
21
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 228 Wednesday, April 3, 2019 10:55 AM

2293. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)■

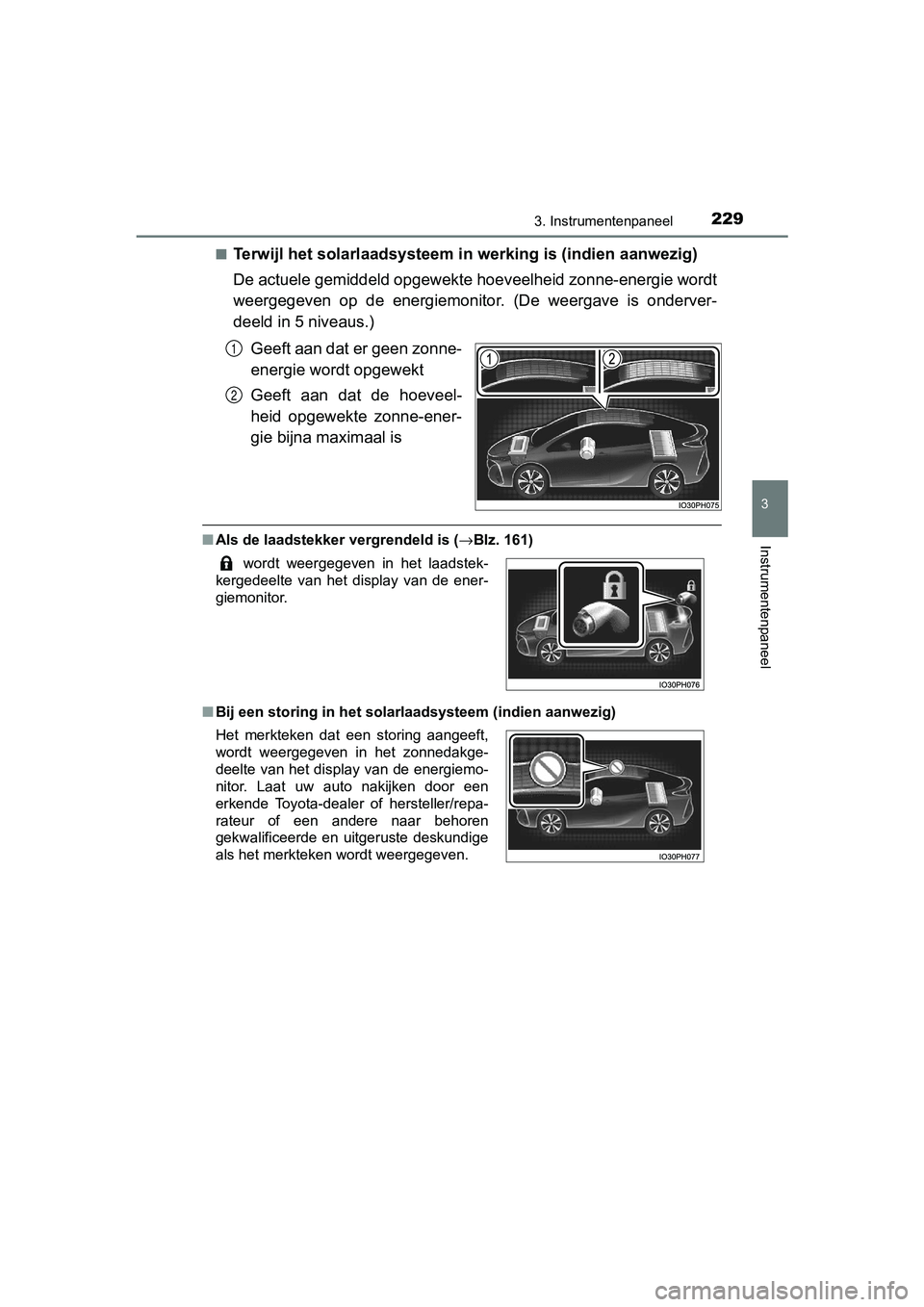

Terwijl het solarlaadsysteem in werking is (indien aanwezig)
De actuele gemiddeld opgewekte hoeveelheid zonne-energie wordt
weergegeven op de energiemonitor. (De weergave is onderver-
deeld in 5 niveaus.)
Geeft aan dat er geen zonne-
energie wordt opgewekt
Geeft aan dat de hoeveel-
heid opgewekte zonne-ener-
gie bijna maximaal is
■Als de laadstekker vergrendeld is ( →Blz. 161)
■ Bij een storing in het sola rlaadsysteem (indien aanwezig)
1
2
wordt weergegeven in het laadstek-
kergedeelte van het display van de ener-
giemonitor.
Het merkteken dat een storing aangeeft,
wordt weergegeven in het zonnedakge-
deelte van het display van de energiemo-
nitor. Laat uw auto nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
als het merkteken wordt weergegeven.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 229 Wednesday, April 3, 2019 10:55 AM

2303. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)

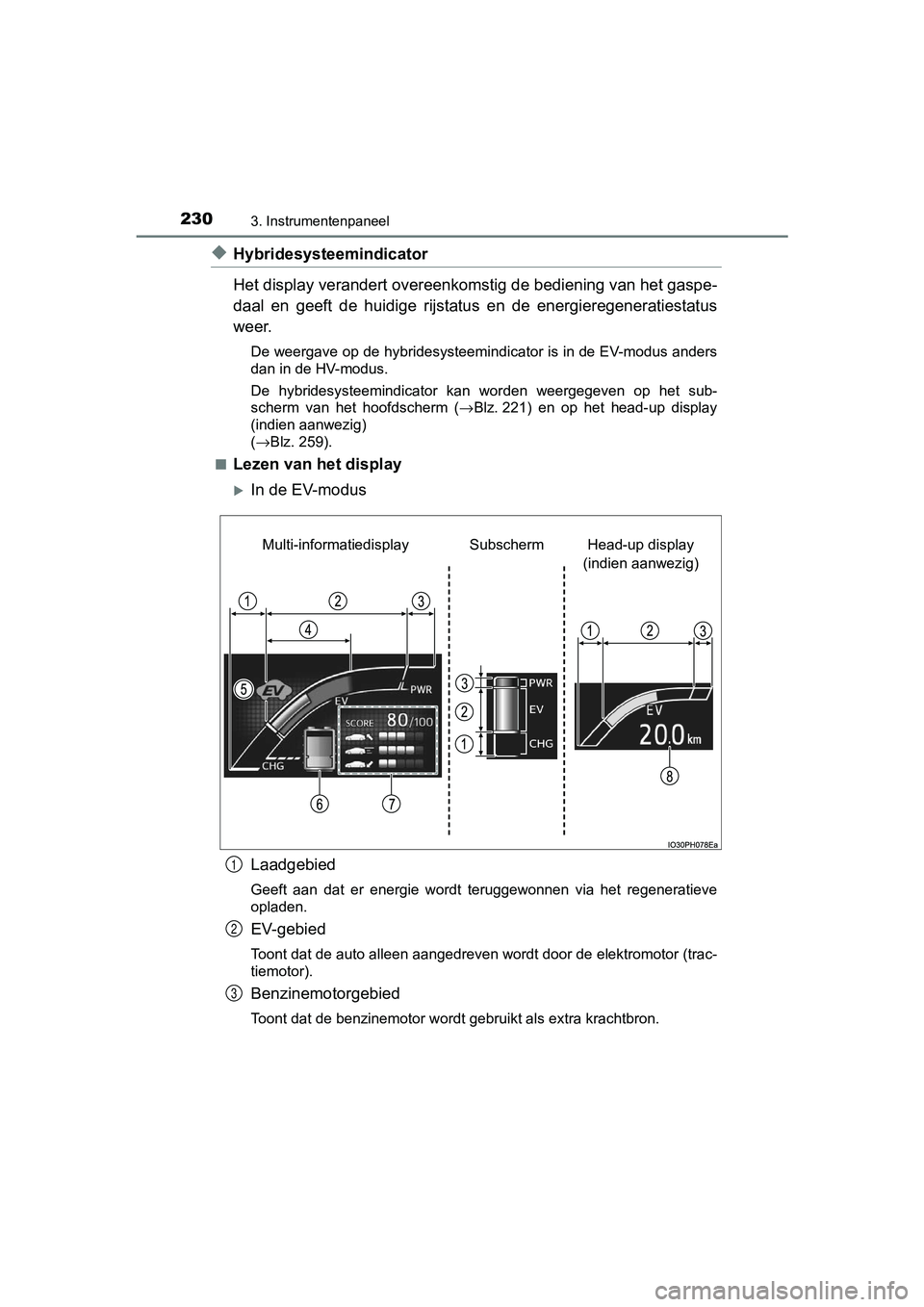

◆Hybridesysteemindicator
Het display verandert overeenkomstig de bediening van het gaspe-
daal en geeft de huidige rijstatus en de energieregeneratiestat us
weer.
De weergave op de hybridesysteemindicator is in de EV-modus and ers
dan in de HV-modus.
De hybridesysteemindicator kan worden weergegeven op het sub-
scherm van het hoofdscherm ( →Blz. 221) en op het head-up display
(indien aanwezig)
( →Blz. 259).
■
Lezen van het display
In de EV-modus
Laadgebied
Geeft aan dat er energie wordt teruggewonnen via het regenerati eve
opladen.
EV-gebied
Toont dat de auto alleen aangedreven wordt door de elektromotor (trac-
tiemotor).
Benzinemotorgebied
Toont dat de benzinemotor wordt gebruikt als extra krachtbron.
Head-up display
(indien aanwezig)
Subscherm
Multi-informatiedisplay
1
2
3
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 230 Wednesday, April 3, 2019 10:55 AM

2313. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)

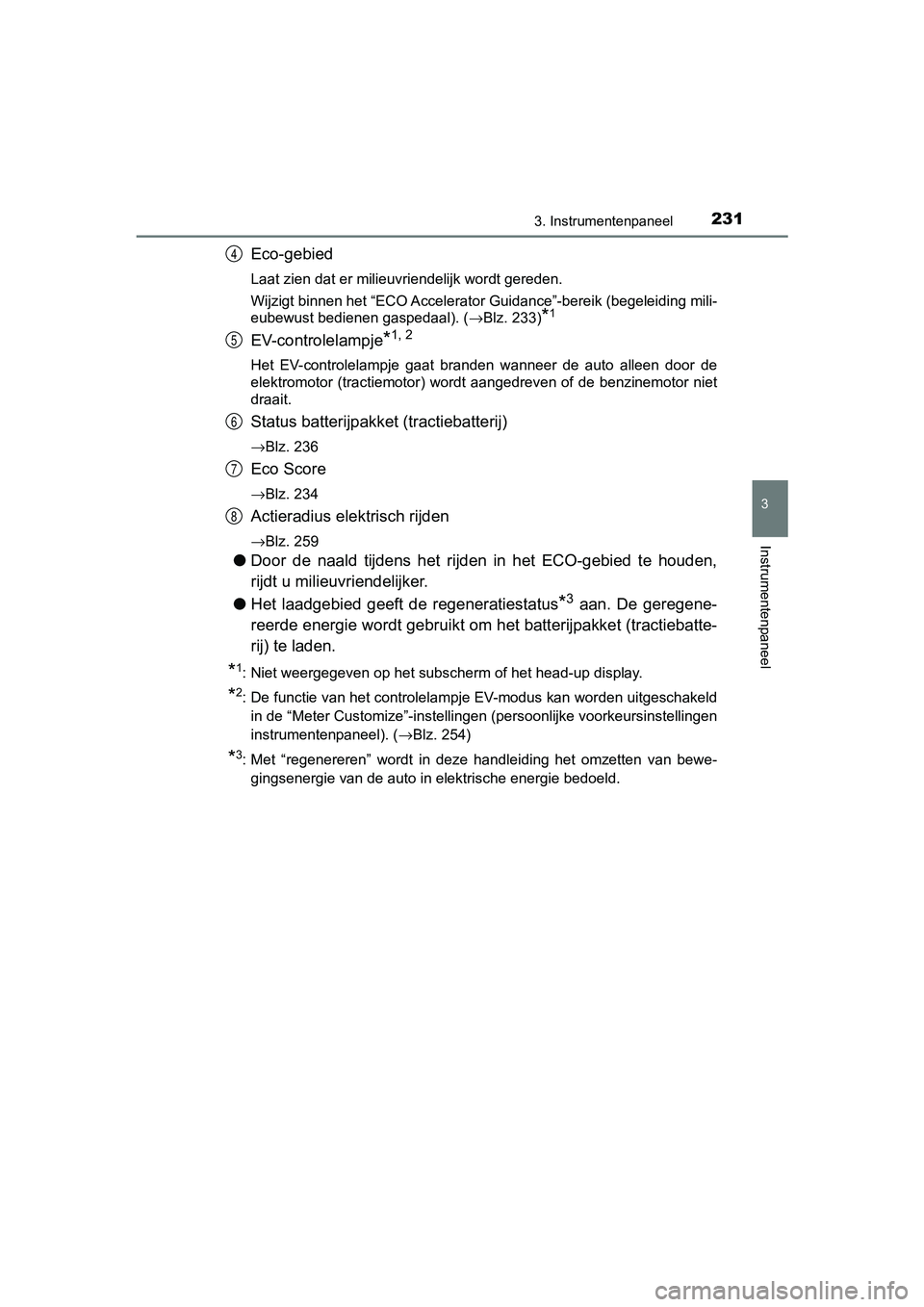

Eco-gebied
Laat zien dat er milieuvriendelijk wordt gereden.
Wijzigt binnen het “ECO Accelerator Guidance”-bereik (begeleiding mili-
eubewust bedienen gaspedaal). ( →Blz. 233)
*1
EV-controlelampje*1, 2
Het EV-controlelampje gaat branden wanneer de auto alleen door de
elektromotor (tractiemotor) wordt aangedreven of de benzinemoto r niet
draait.
Status batterijpakket (tractiebatterij)
→Blz. 236
Eco Score
→Blz. 234
Actieradius elektrisch rijden
→Blz. 259
● Door de naald tijdens het rijden in het ECO-gebied te houden,
rijdt u milieuvriendelijker.
● Het laadgebied geeft de regeneratiestatus
*3 aan. De geregene-
reerde energie wordt gebruikt om het batterijpakket (tractiebat te-
rij) te laden.
*1: Niet weergegeven op het subscherm of het head-up display.
*2: De functie van het controlelampje EV-modus kan worden uitgesch akeld
in de “Meter Customize”-instellingen (persoonlijke voorkeursins tellingen
instrumentenpaneel). ( →Blz. 254)
*3: Met “regenereren” wordt in deze handleiding het omzetten van b ewe-
gingsenergie van de auto in elektrische energie bedoeld.
4
5
6
7
8
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 231 Wednesday, April 3, 2019 10:55 AM
