1762-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)Als u de instellingen wilt wijzigen, selecteert u “No” (nee) en
herhaalt u
de procedure vanaf stap .
Na het voltooien van de instellingen zal, als de laadkabel word t aange-
sloten op de auto, het laden worden uitgevoerd volgens de inste llingen
van de laadtimer.
■

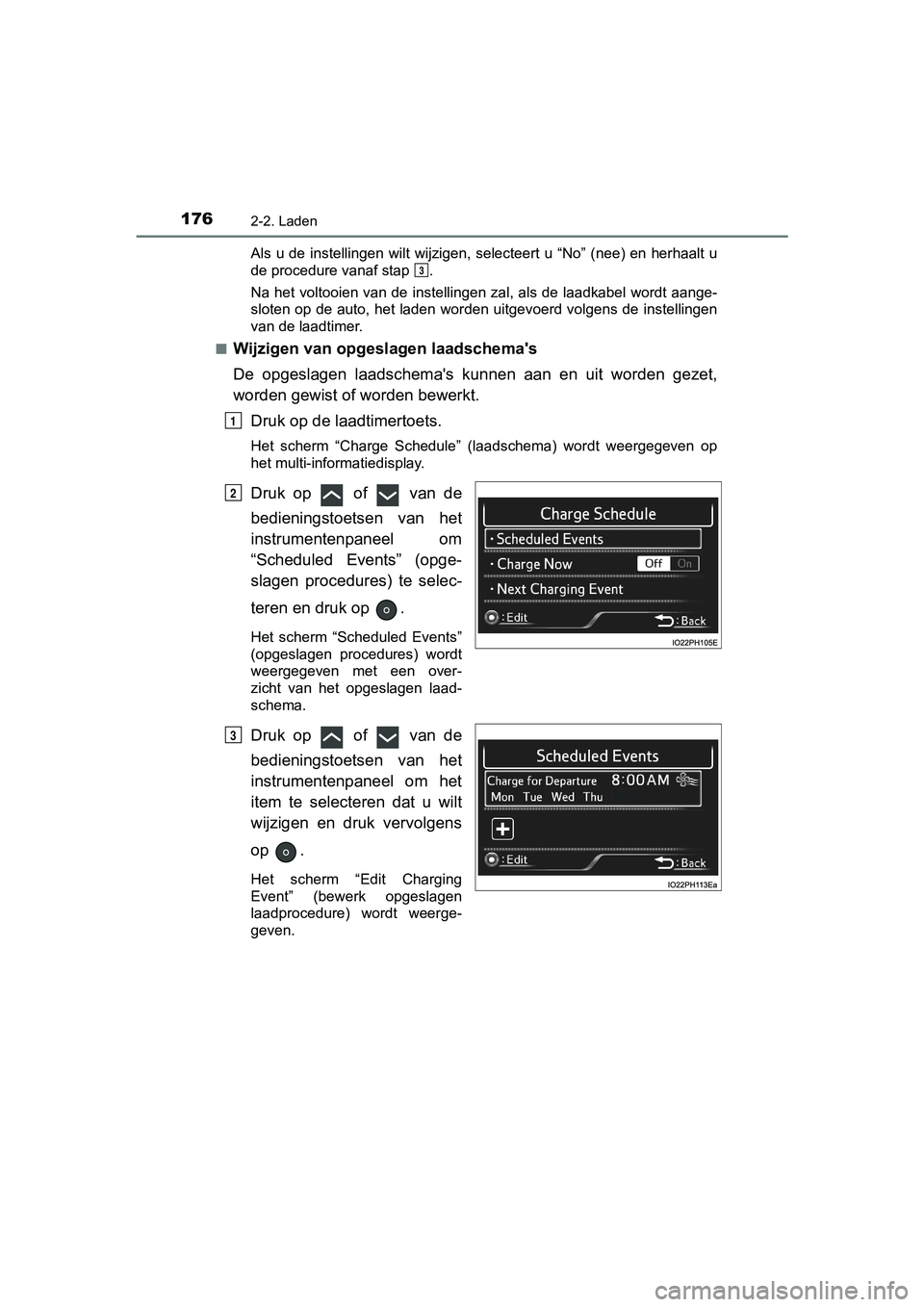

Wijzigen van opgesl agen laadschema's
De opgeslagen laadschema's kunnen aan en uit worden gezet,
worden gewist of worden bewerkt. Druk op de laadtimertoets.
Het scherm “Charge Schedule” (laadschema) wordt weergegeven op
het multi-informatiedisplay.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om
“Scheduled Events” (opge-
slagen procedures) te selec-
teren en druk op .
Het scherm “Scheduled Events”
(opgeslagen procedures) wordt
weergegeven met een over-
zicht van het opgeslagen laad-
schema.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om het
item te selecteren dat u wilt
wijzigen en druk vervolgens
op .
Het scherm “Edit Charging
Event” (bewerk opgeslagen
laadprocedure) wordt weerge-
geven.
3
1
2
3
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 176 Wednesday, April 3, 2019 10:55 AM

1772-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)

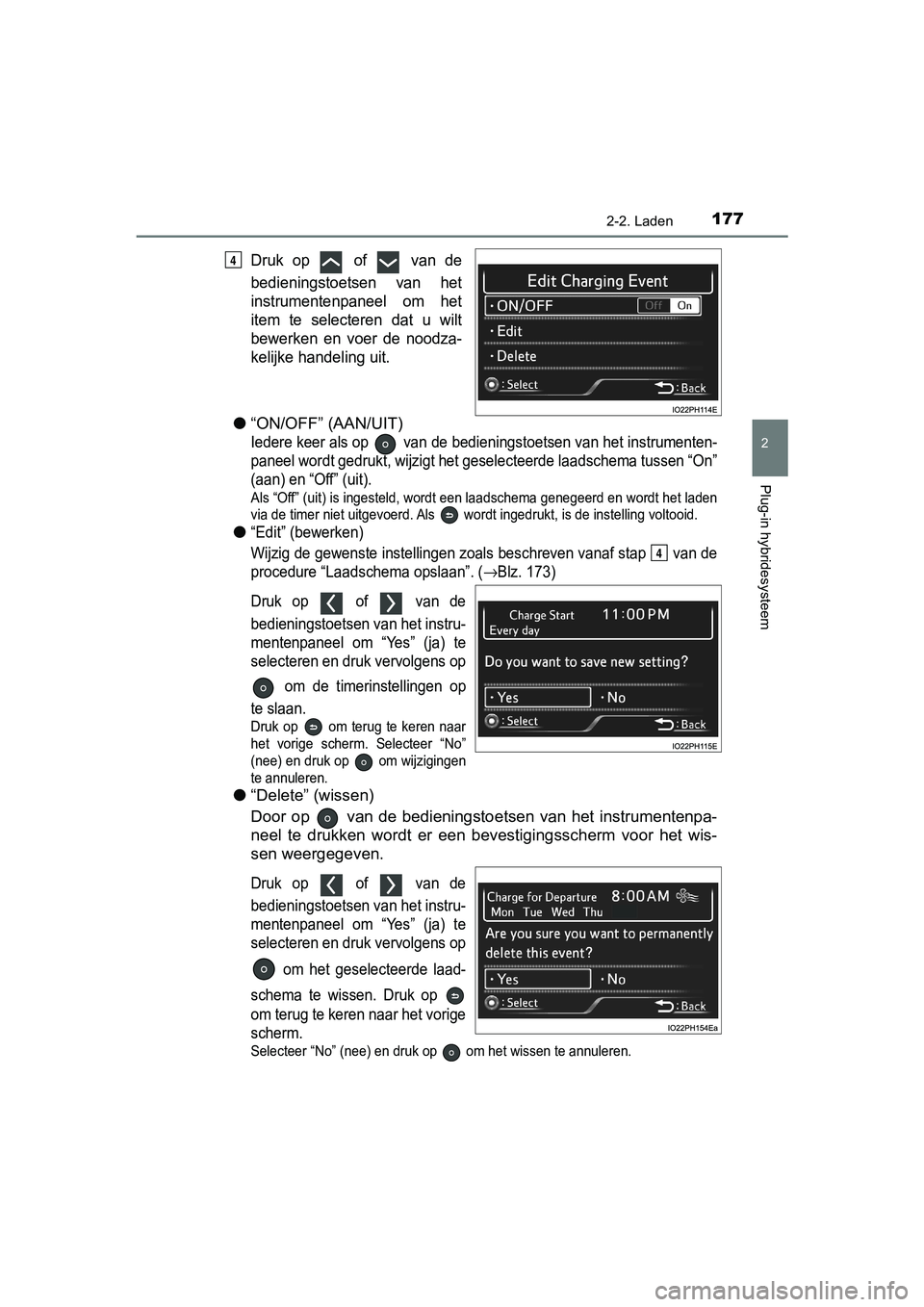

Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om het
item te selecteren dat u wilt
bewerken en voer de noodza-
kelijke handeling uit.
●“ON/OFF” (AAN/UIT)
Iedere keer als op van de bedieningstoetsen van het instrument en-
paneel wordt gedrukt, wijzigt het geselecteerde laadschema tuss en “On”
(aan) en “Off” (uit).
Als “Off” (uit) is ingesteld, wordt een laadschema genegeerd en wordt het laden
via de timer niet uit gevoerd. Als wordt ingedrukt, is de inste lling voltooid.
●“Edit” (bewerken)
Wijzig de gewenste instellingen zoals beschreven vanaf stap va n de
procedure “Laadschema opslaan”. (
→Blz. 173)
Druk op of van de
bedieningstoetsen van het instru-
mentenpaneel om “Yes” (ja) te
selecteren en druk vervolgens op om de timerinstellingen op
te slaan.
Druk op om terug te keren naar
het vorige scherm. Selecteer “No”
(nee) en druk op om wijzigingen
te annuleren.
● “Delete” (wissen)
Door op van de bedieningsto etsen van het instrumentenpa-
neel te drukken wordt er een bev estigingsscherm voor het wis-
sen weergegeven.
Druk op of van de
bedieningstoetsen van het instru-
mentenpaneel om “Yes” (ja) te
selecteren en druk vervolgens op
om het geselecteerde laad-
schema te wissen. Druk op
om terug te keren naar het vorige
scherm.
Selecteer “No” (nee) en druk op om het wissen te annuleren.
4
4
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 177 Wednesday, April 3, 2019 10:55 AM

1782-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)■

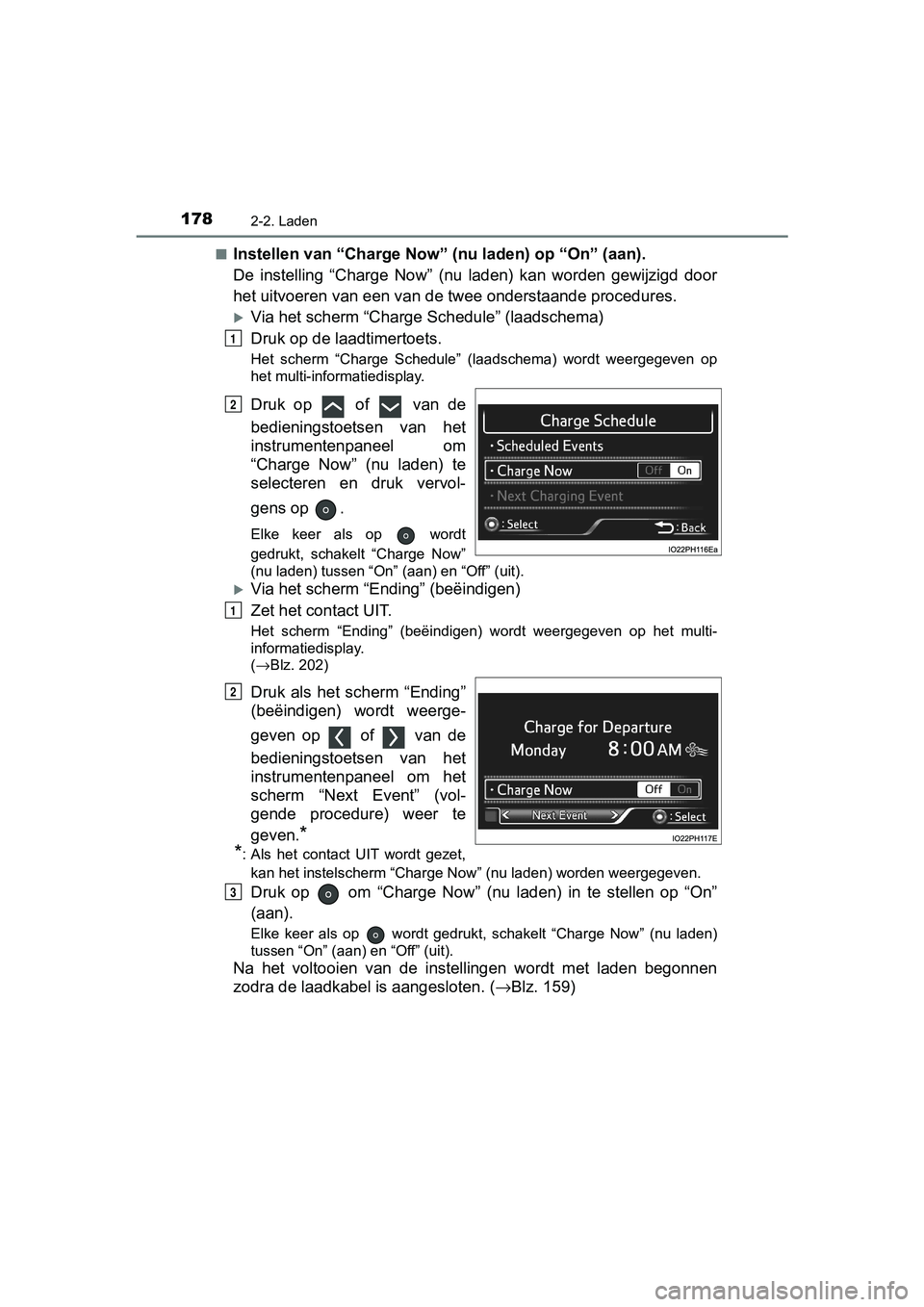

Instellen van “Charge Now”
(nu laden) op “On” (aan).
De instelling “Charge Now” (nu laden) kan worden gewijzigd door
het uitvoeren van een van de twee onderstaande procedures.
Via het scherm “Charge Schedule” (laadschema)
Druk op de laadtimertoets.
Het scherm “Charge Schedule” (laadschema) wordt weergegeven op
het multi-informatiedisplay.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om
“Charge Now” (nu laden) te
selecteren en druk vervol-
gens op .
Elke keer als op wordt
gedrukt, schakelt “Charge Now”
(nu laden) tussen “On” (aan) en “Off” (uit).
Via het scherm “Ending” (beëindigen)
Zet het contact UIT.
Het scherm “Ending” (beëindigen) wordt weergegeven op het multi -
informatiedisplay.
( →Blz. 202)
Druk als het scherm “Ending”
(beëindigen) wordt weerge-
geven op of van de
bedieningstoetsen van het
instrumentenpaneel om het
scherm “Next Event” (vol-
gende procedure) weer te
geven.
*
*
: Als het contact UIT wordt gezet,
kan het instelscherm “Charge Now” (nu laden) worden weergegeven .
Druk op om “Charge Now” (nu laden) in te stellen op “On”
(aan).
Elke keer als op wordt gedrukt, schakelt “Charge Now” (nu lade n)
tussen “On” (aan) en “Off” (uit).
Na het voltooien van de instellingen wordt met laden begonnen
zodra de laadkabel is aangesloten. ( →Blz. 159)
1
2
1
2
3
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 178 Wednesday, April 3, 2019 10:55 AM

1792-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)■

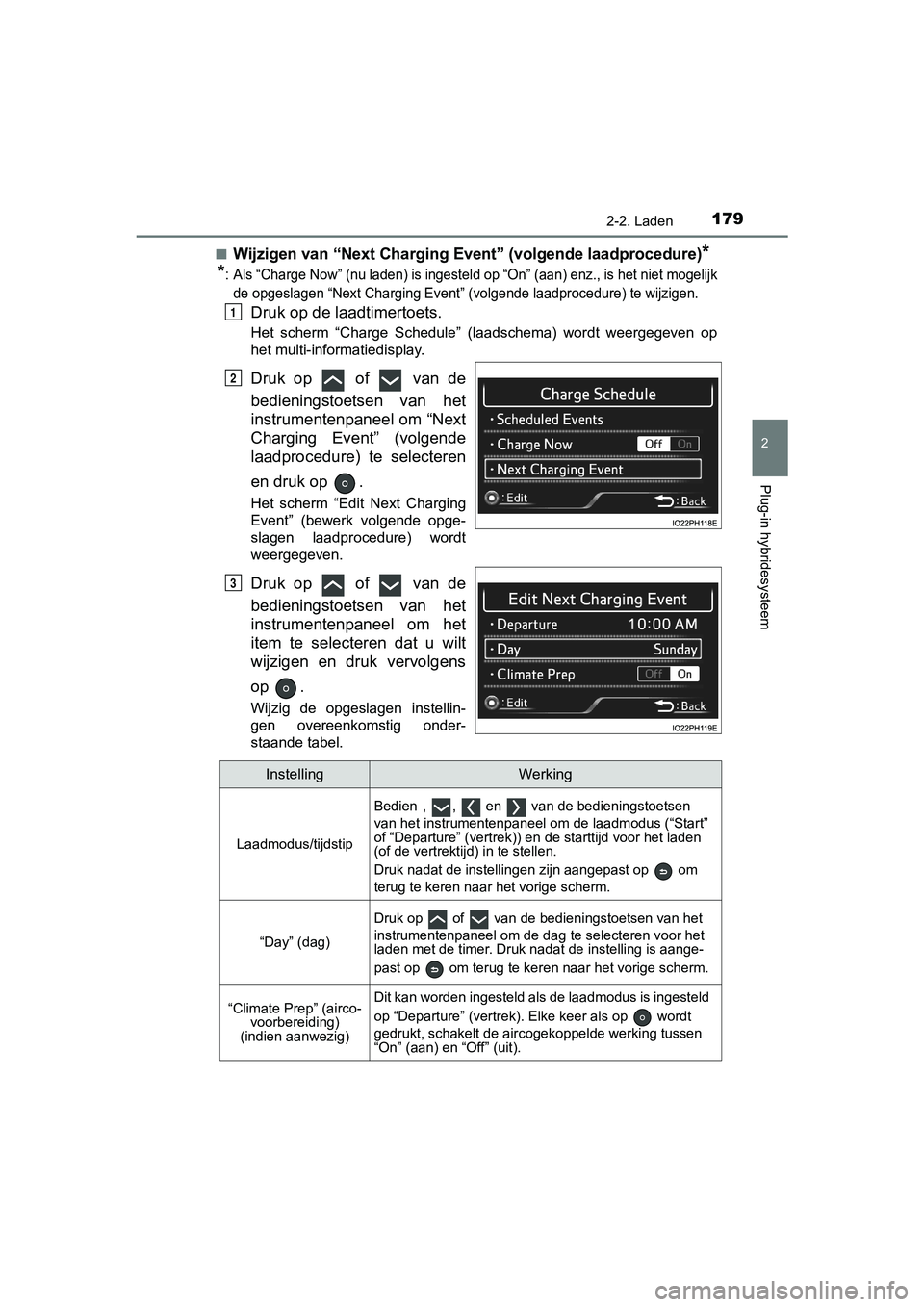

Wijzigen van “Next Charging
Event” (volgende laadprocedure)*
*: Als “Charge Now” (nu laden) is ingesteld op “On” (aan) enz., i s het niet mogelijk
de opgeslagen “Next Charging Eve nt” (volgende laadprocedure) te wijzigen.
Druk op de laadtimertoets.
Het scherm “Charge Schedule” (laadschema) wordt weergegeven op
het multi-informatiedisplay.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om “Next
Charging Event” (volgende
laadprocedure) te selecteren
en druk op .
Het scherm “Edit Next Charging
Event” (bewerk volgende opge-
slagen laadprocedure) wordt
weergegeven.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om het
item te selecteren dat u wilt
wijzigen en druk vervolgens
op .
Wijzig de opgeslagen instellin-
gen overeenkomstig onder-
staande tabel.
1
2
3
InstellingWerking
Laadmodus/tijdstip
Bedien , , en van de bedieningstoetsen
van het instrumentenpaneel om de laadmodus (“Start”
of “Departure” (vertrek)) en de starttijd voor het laden
(of de vertrektijd ) in te stellen.
Druk nadat de instellinge n zijn aangepast op om
terug te keren naar het vorige scherm.
“Day” (dag)
Druk op of van de bed ieningstoetsen van het
instrumentenpaneel om de dag te selecteren voor het
laden met de timer. Druk nadat de instelling is aange-
past op om terug te ker en naar het vorige scherm.
“Climate Prep” (airco-
voorbereiding)
(indien aanwezig)Dit kan worden ingesteld als de laadmodus is ingesteld
op “Departure” (vertrek). E lke keer als op wordt
gedrukt, schakelt de airc ogekoppelde werking tussen
“On” (aan) en “Off” (uit).
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 179 Wednesday, April 3, 2019 10:55 AM

1802-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)
Druk op als het instellen
voltooid is.
Er wordt een bevestigings-
scherm weergegeven voor het
wijzigen van “Next Charging
Event” (volgende laadproce-
dure).
Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel om “Yes” (ja) te
selecteren en druk vervolgens
op om de timerinstellingen
op te slaan.
Druk op om terug te keren naar het vorige scherm.
Selecteer “No” (nee) en druk op om de “Next Charging Event” (vol-
gende laadprocedure) te annuleren.
■ Laadtimertoets
●De laadtimertoets werkt ongeacht de stand van het contact.
Als echter de laadtimertoets wordt ingedrukt terwijl het contac t niet AAN
staat en de bedieningstoetsen van het instrumentenpaneel worden gedu-
rende een bepaalde tijd niet bediend nadat het instelscherm voo r de laadti-
mer wordt weergegeven, wordt het display automatisch uitgeschak eld.
● De laadtimertoets kan niet worden gebruikt tijdens het rijden.
■ Wanneer het instellen van de laadtimer wordt geannuleerd
Onder de volgende omstandigheden wordt het instellen van de laadtimer
geannuleerd.
●Er wordt een melding weergegeven tijdens het instellen
● Het contact wordt bediend voordat de instellingen zijn bevestig d
● De auto rijdt weg
● Wanneer een display wordt weergegeven met een hogere prioriteit dan dat
van de instelling voor de timer voor het laden
■ Timerinstellingen
Het scherm “Charge Schedule” (laadschema) kan worden weergegeve n en
instellingen kunnen worden gewijzigd via “Vehicle Settings” (vo ertuiginstellin-
gen) op het multi-informatiedisplay. (→Blz. 758)
■ “Next Charging Event” ( volgende laadprocedure)
Nadat het laden is voltooid, wijzigt de weergegeven “Next Charg ing Event”
(volgende laadprocedure) op het multi-informatiedisplay niet zo lang de laad-
kabel niet is verwijderd, zelfs niet na het laden volgens het s chema “Next
Charging Event” (volgende laadprocedure).
■ Om terug te keren naar de oorspr onkelijke instelling na het wijzigen van
de instelling “Next Charging E vent” (volgende laadprocedure)
Door de instelling “Charge Now” (nu laden) aan en vervolgens ui t te zetten,
kan worden teruggekeerd naar de oorspronkelijke instelling voor “Next Char-
ging Event” (volgende laadprocedure).
4
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 180 Wednesday, April 3, 2019 10:55 AM

1812-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)■

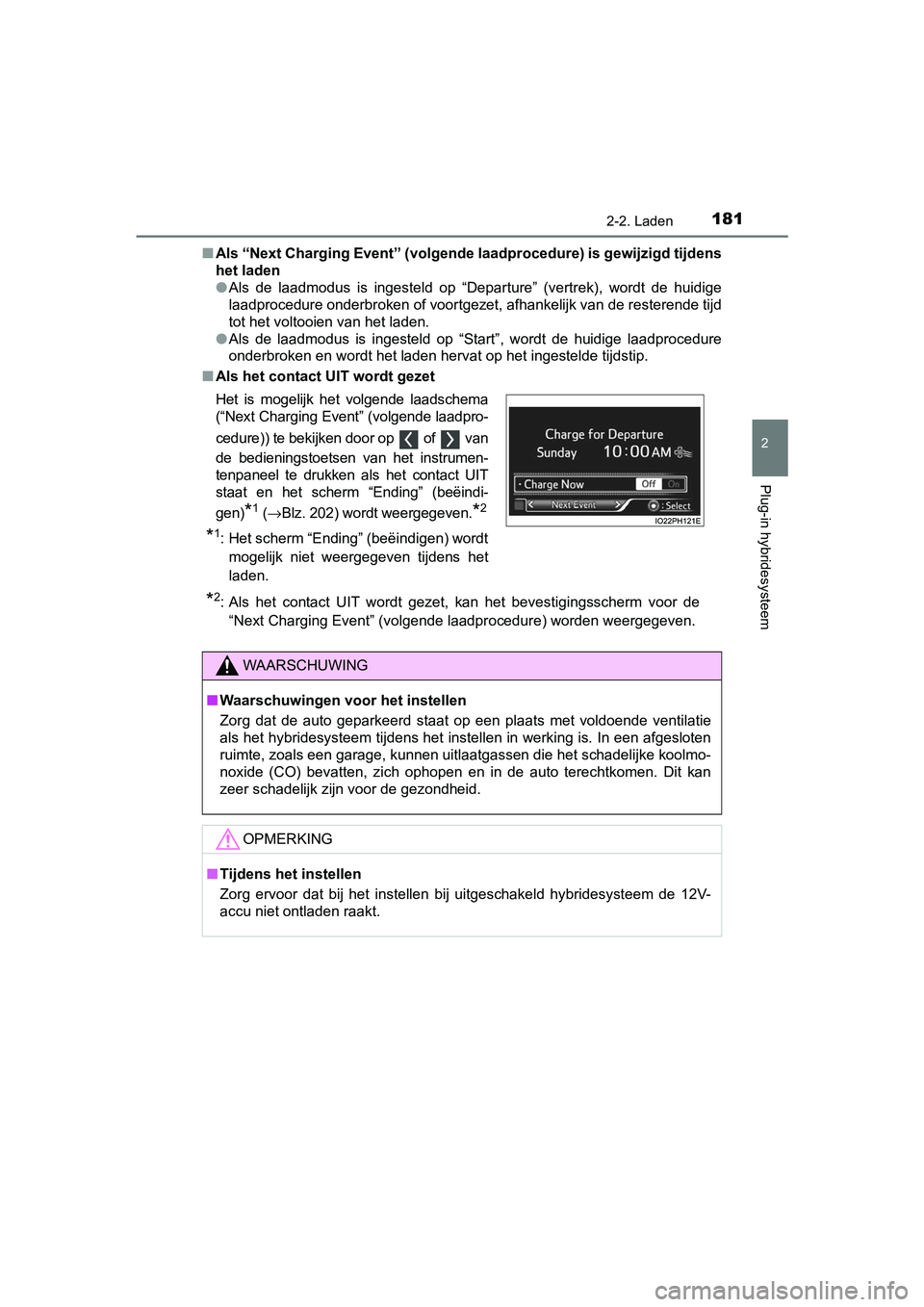

Als “Next Charging Event” (volgende laadprocedure) is gewijzigd tijdens
het laden
●Als de laadmodus is ingesteld op “Departure” (vertrek), wordt d e huidige
laadprocedure onderbroken of voortgezet, afhankelijk van de res terende tijd
tot het voltooien van het laden.
● Als de laadmodus is ingesteld op “Start”, wordt de huidige laad procedure
onderbroken en wordt het laden hervat op het ingestelde tijdsti p.
■ Als het contact UIT wordt gezet
Het is mogelijk het volgende laadschema
(“Next Charging Event” (volgende laadpro-
cedure)) te bekijken door op of van
de bedieningstoetsen van het instrumen-
tenpaneel te drukken als het contact UIT
staat en het scherm “Ending” (beëindi-
gen)
*1 (→ Blz. 202) wordt weergegeven.*2
*1: Het scherm “Ending” (beëindigen) wordt
mogelijk niet weergegeven tijdens het
laden.
*2: Als het contact UIT wordt gezet, kan het bevestigingsscherm vo or de
“Next Charging Event” (volgende laadprocedure) worden weergegev en.
WAARSCHUWING
■Waarschuwingen voor het instellen
Zorg dat de auto geparkeerd staat op een plaats met voldoende v entilatie
als het hybridesysteem tijdens het instellen in werking is. In een afgesloten
ruimte, zoals een garage, kunnen uitlaatgassen die het schadelijke koolmo-
noxide (CO) bevatten, zich ophopen en in de auto terechtkomen. Dit kan
zeer schadelijk zijn voor de gezondheid.
OPMERKING
■ Tijdens het instellen
Zorg ervoor dat bij het instellen bij uitgeschakeld hybridesyst eem de 12V-
accu niet ontladen raakt.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 181 Wednesday, April 3, 2019 10:55 AM

1822-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)

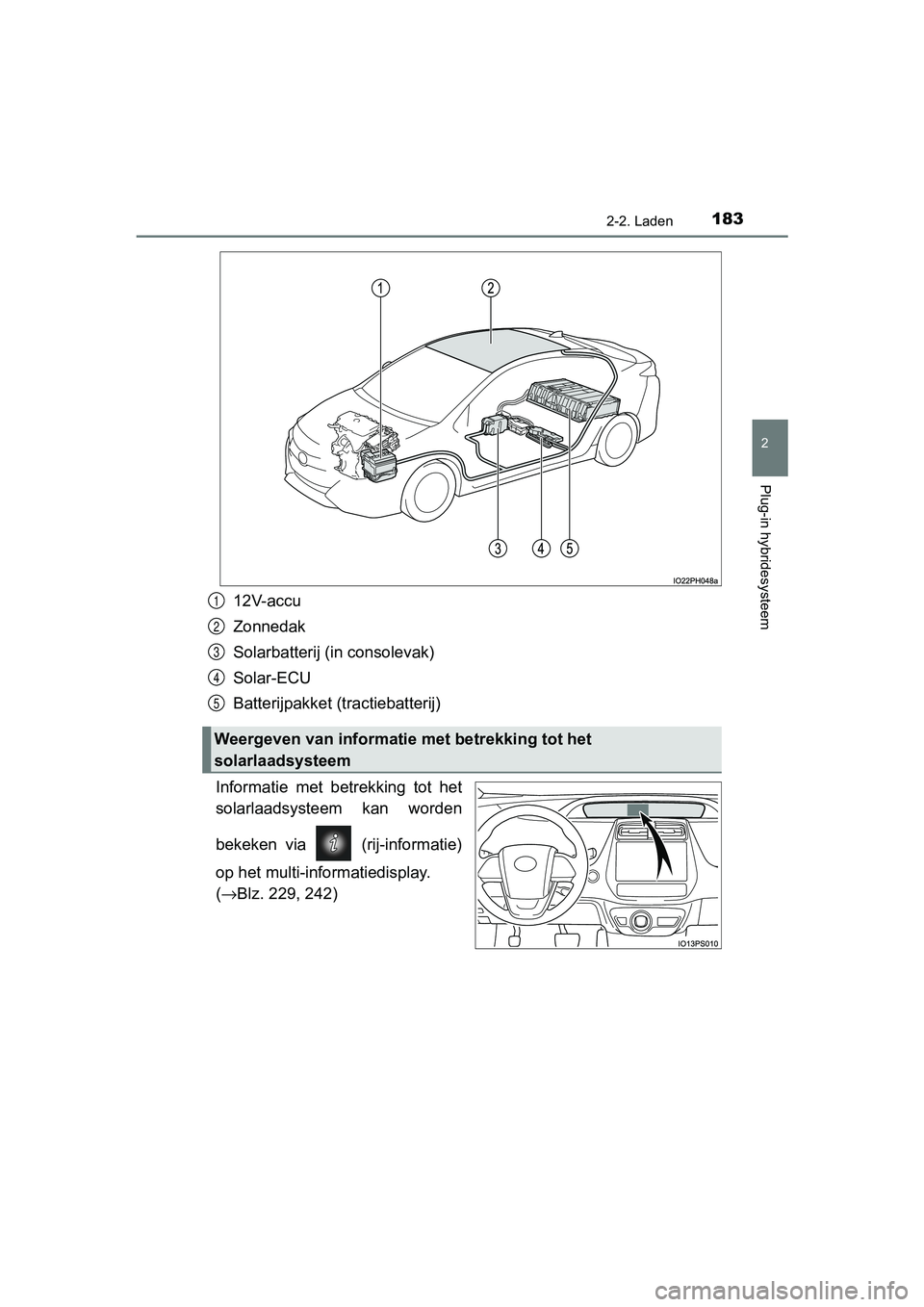

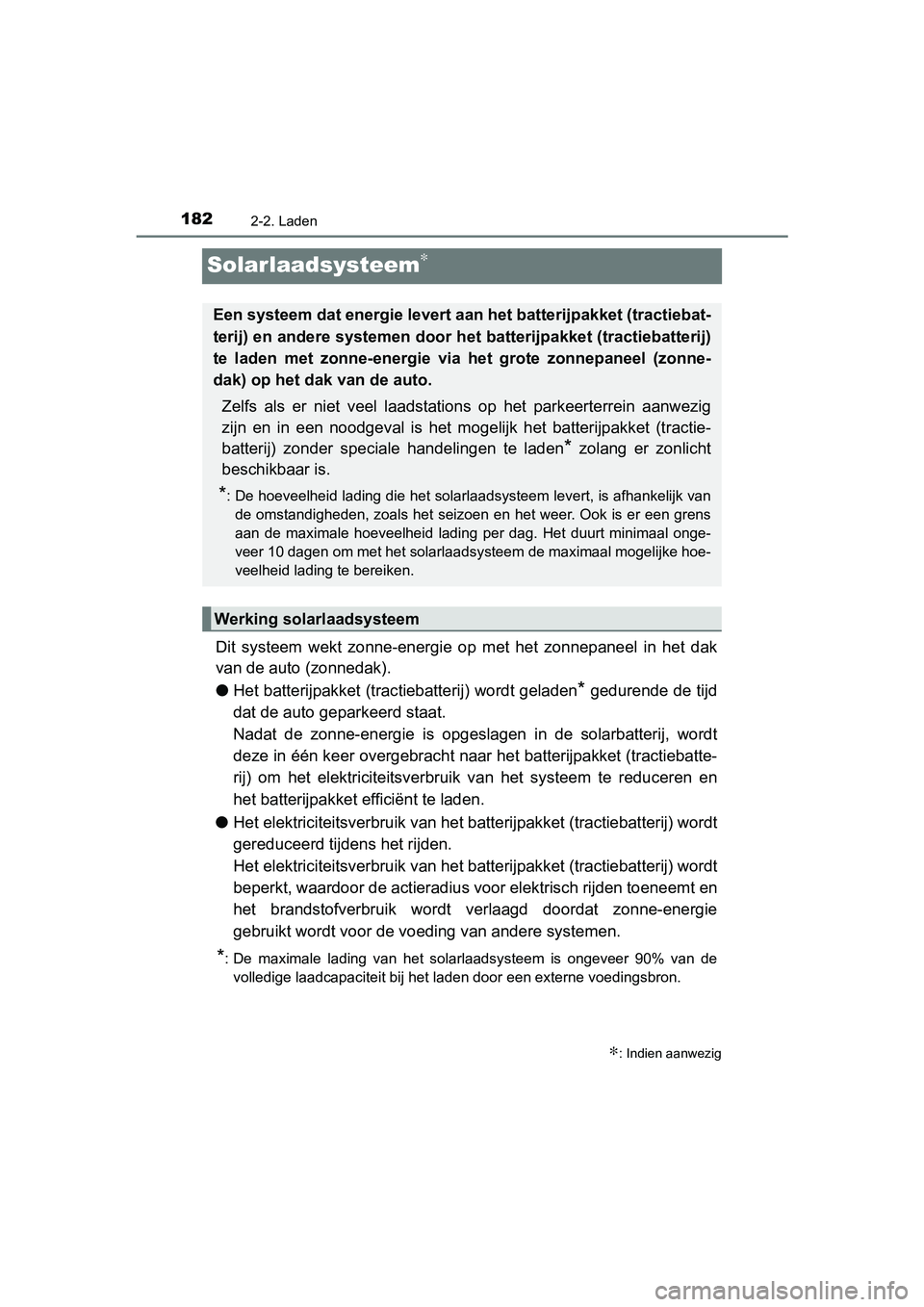

Solarlaadsysteem∗
Dit systeem wekt zonne-energie op met het zonnepaneel in het dak
van de auto (zonnedak).
● Het batterijpakket (trac tiebatterij) wordt geladen
* gedurende de tijd
dat de auto geparkeerd staat.
Nadat de zonne-energie is opgeslagen in de solarbatterij, wordt
deze in één keer overgebracht naar het batterijpakket (tractieb atte-
rij) om het elektriciteitsverbruik van het systeem te reduceren en
het batterijpakket efficiënt te laden.
● Het elektriciteitsverbruik van h et batterijpakket (tractiebatterij) wordt
gereduceerd tijdens het rijden.
Het elektriciteitsverbruik van h et batterijpakket (tractiebatterij) wordt
beperkt, waardoor de actieradius voor elektrisch rijden toeneem t en
het brandstofverbruik wordt verlaagd doordat zonne-energie
gebruikt wordt voor de voeding van andere systemen.
*: De maximale lading van het solarlaadsysteem is ongeveer 90% va n de
volledige laadcapaciteit bij het laden door een externe voeding sbron.
∗: Indien aanwezig
Een systeem dat energie levert aan het batterijpakket (tractieb at-
terij) en andere systemen door h et batterijpakket (tractiebatterij)
te laden met zonne-energie via h et grote zonnepaneel (zonne-
dak) op het dak van de auto.
Zelfs als er niet veel laadstations op het parkeerterrein aanwezig
zijn en in een noodgeval is het m ogelijk het batterijpakket (tractie-
batterij) zonder speciale handelingen te laden
* zolang er zonlicht
beschikbaar is.
*: De hoeveelheid lading die het solarlaadsysteem levert, is afha nkelijk van
de omstandigheden, zoals het seizoen en het weer. Ook is er een grens
aan de maximale hoeveelheid lading per dag. Het duurt minimaal onge-
veer 10 dagen om met het solarlaadsysteem de maximaal mogelijke hoe-
veelheid lading te bereiken.
Werking solarlaadsysteem
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 182 Wednesday, April 3, 2019 10:55 AM

1832-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)
12V-accu
Zonnedak
Solarbatterij (in consolevak)
Solar-ECU
Batterijpakket (tractiebatterij)
Informatie met betrekking tot het
solarlaadsysteem kan worden
bekeken via (rij-informatie)
op het multi-informatiedisplay.
( → Blz. 229, 242)
Weergeven van informatie met betrekking tot het
solarlaadsysteem
1
2
3
4
5
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 183 Wednesday, April 3, 2019 10:55 AM
