2019 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

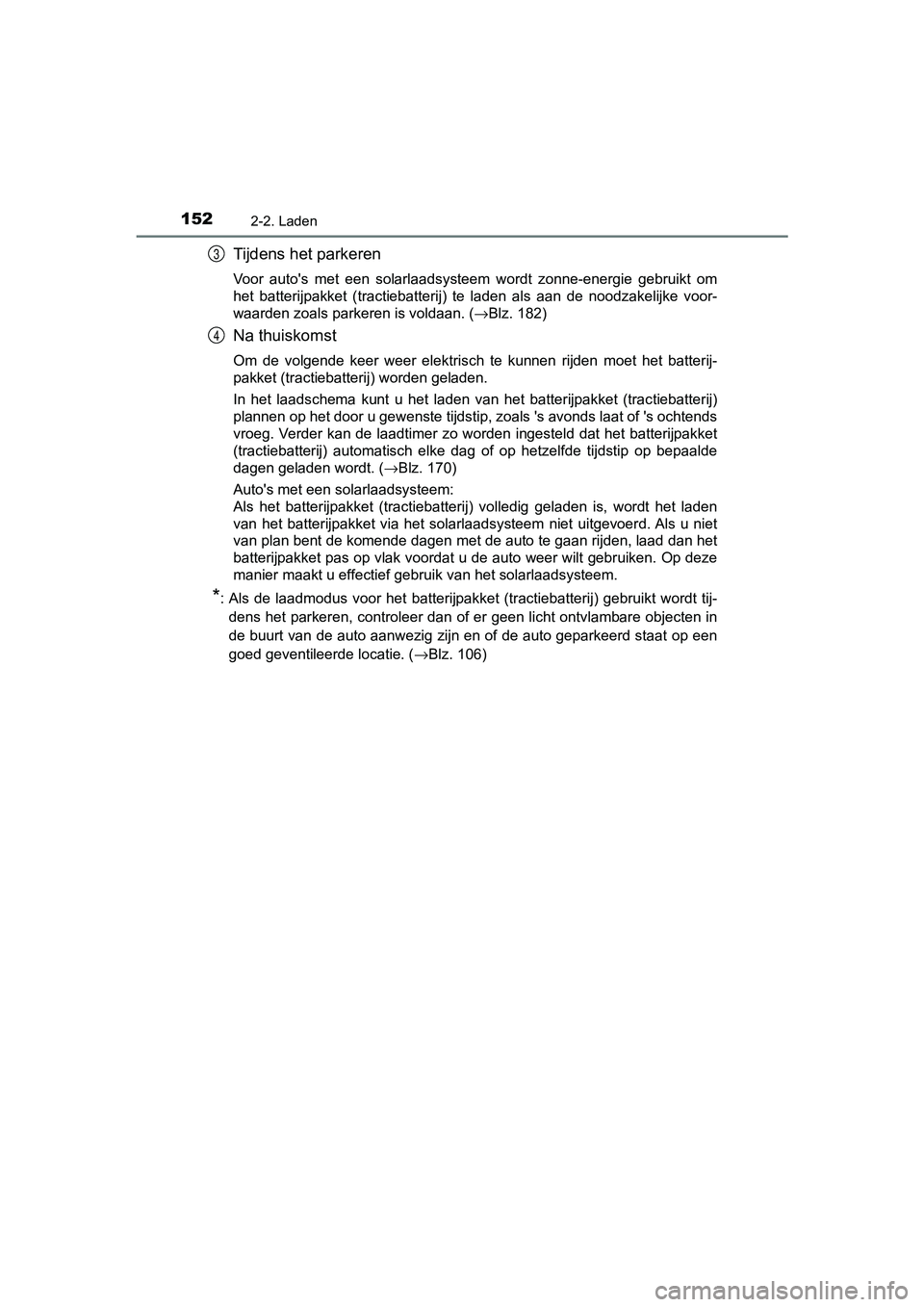

1522-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)
Tijdens het parkeren
Voor auto's met een solarlaadsysteem wordt zonne-energie gebruikt om
het batterijpakket (tractiebatterij) te laden als aan de noodza kelijke voor-
waarden zoals parkeren is voldaan. ( →Blz. 182)
Na thuiskomst
Om de volgende keer weer elektrisch te kunnen rijden moet het b atterij-
pakket (tractiebatterij) worden geladen.
In het laadschema kunt u het laden van het batterijpakket (trac tiebatterij)
plannen op het door u gewenste tijdstip, zoals 's avonds laat of 's ochtends
vroeg. Verder kan de laadtimer zo worden ingesteld dat het batt erijpakket
(tractiebatterij) automatisch elke dag of op hetzelfde tijdstip op bepaalde
dagen geladen wordt. ( →Blz. 170)
Auto's met een solarlaadsysteem:
Als het batterijpakket (tractiebatterij) volledig geladen is, w ordt het laden
van het batterijpakket via het solarlaadsysteem niet uitgevoerd . Als u niet
van plan bent de komende dagen met de auto te gaan rijden, laad dan het
batterijpakket pas op vlak voordat u de auto weer wilt gebruike n. Op deze
manier maakt u effectief gebruik van het solarlaadsysteem.
*: Als de laadmodus voor het batterijpakket (tractiebatterij) geb ruikt wordt tij-
dens het parkeren, controleer dan of er geen licht ontvlambare objecten in
de buurt van de auto aanwezig zijn en of de auto geparkeerd sta at op een
goed geventileerde locatie. ( →Blz. 106)
3
4
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 152 Wednesday, April 3, 2019 10:55 AM

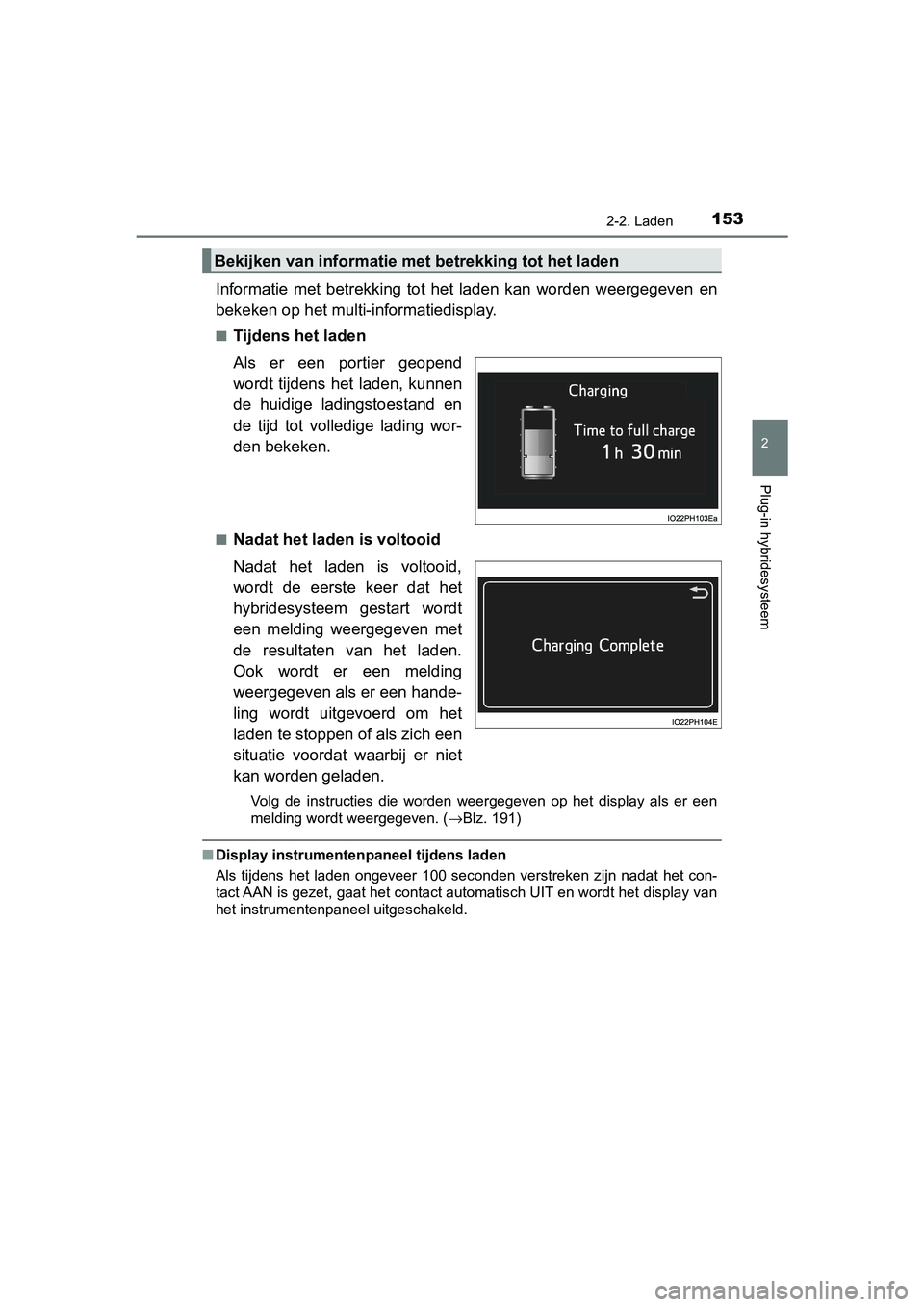

1532-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)
Informatie met betrekking tot het laden kan worden weergegeven en
bekeken op het multi-informatiedisplay.
■Tijdens het laden
Als er een portier geopend
wordt tijdens het laden, kunnen
de huidige ladingstoestand en
de tijd tot volledige lading wor-
den bekeken.
■Nadat het laden is voltooid
Nadat het laden is voltooid,
wordt de eerste keer dat het
hybridesysteem gestart wordt
een melding weergegeven met
de resultaten van het laden.
Ook wordt er een melding
weergegeven als er een hande-
ling wordt uitgevoerd om het
laden te stoppen of als zich een
situatie voordat waarbij er niet
kan worden geladen.
Volg de instructies die worden weergegeven op het display als e r een
melding wordt weergegeven. ( →Blz. 191)
■Display instrumentenpaneel tijdens laden
Als tijdens het laden ongeveer 100 seconden verstreken zijn nad at het con-
tact AAN is gezet, gaat het contact automatisch UIT en wordt het display van
het instrumentenpaneel uitgeschakeld.
Bekijken van informatie met betrekking tot het laden
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 153 Wednesday, April 3, 2019 10:55 AM

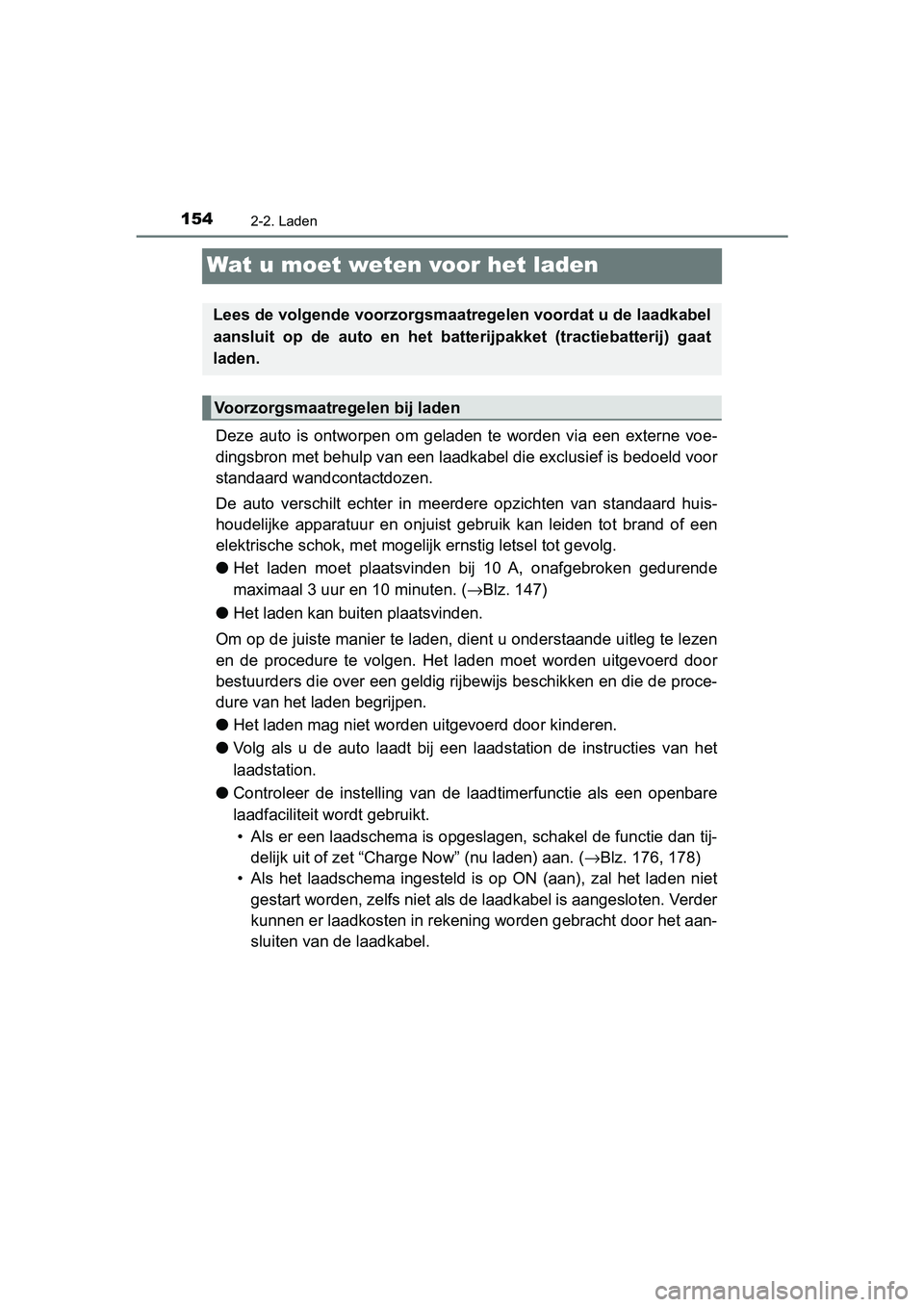

1542-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)
Wat u moet weten voor het laden
Deze auto is ontworpen om geladen te worden via een externe voe-
dingsbron met behulp van een l aadkabel die exclusief is bedoeld voor
standaard wandcontactdozen.
De auto verschilt echter in me erdere opzichten van standaard hu is-
houdelijke apparatuur en onjuist gebruik kan leiden tot brand o f een
elektrische schok, met mogelijk ernstig letsel tot gevolg.
● Het laden moet plaatsvinden bij 10 A, onafgebroken gedurende
maximaal 3 uur en 10 minuten. ( →Blz. 147)
● Het laden kan buiten plaatsvinden.
Om op de juiste manier te laden, dient u onderstaande uitleg te lezen
en de procedure te volgen. Het laden moet worden uitgevoerd doo r
bestuurders die over een geldig rijbewijs beschikken en die de proce-
dure van het laden begrijpen.
● Het laden mag niet word en uitgevoerd door kinderen.
● Volg als u de auto laadt bij een laadstation de instructies van het
laadstation.
● Controleer de instelling van de laadtimerfunctie als een openba re
laadfaciliteit wo rdt gebruikt.
• Als er een laadschema is opges lagen, schakel de functie dan tij-
delijk uit of zet “Charge Now” (nu laden) aan. ( →Blz. 176, 178)
• Als het laadschema ingesteld is op ON (aan), zal het laden niet
gestart worden, zelfs niet als de laadkabel is aangesloten. Ver der
kunnen er laadkosten in rekening worden gebracht door het aan-
sluiten van de laadkabel.
Lees de volgende voorzorgsmaatregelen voordat u de laadkabel
aansluit op de auto en het batterijpakket (tractiebatterij) gaa t
laden.
Voorzorgsmaatregelen bij laden
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 154 Wednesday, April 3, 2019 10:55 AM

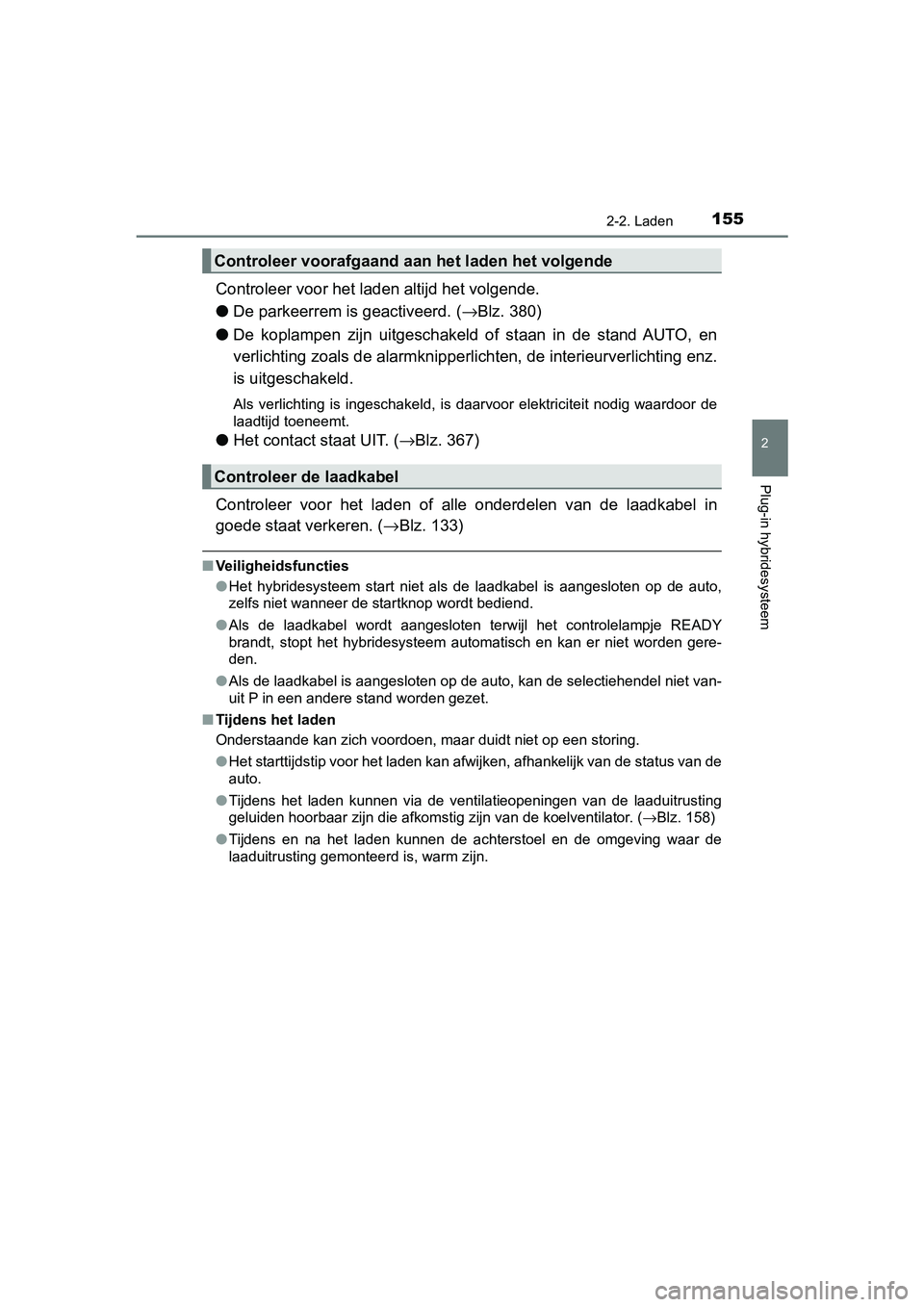

1552-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)
Controleer voor het laden altijd het volgende.
● De parkeerrem is geactiveerd. (→Blz. 380)
● De koplampen zijn uitgeschakeld of staan in de stand AUTO, en
verlichting zoals de alarmknippe rlichten, de interieurverlichting enz.
is uitgeschakeld.
Als verlichting is ingeschakeld, is daarvoor elektriciteit nodig waardoor de
laadtijd toeneemt.
● Het contact staat UIT. (→Blz. 367)
Controleer voor het laden of alle onderdelen van de laadkabel i n
goede staat verkeren. ( →Blz. 133)
■Veiligheidsfuncties
●Het hybridesysteem start niet als de laadkabel is aangesloten o p de auto,
zelfs niet wanneer de startknop wordt bediend.
● Als de laadkabel wordt aangesloten terwijl het controlelampje R EADY
brandt, stopt het hybridesysteem automatisch en kan er niet wor den gere-
den.
● Als de laadkabel is aangesloten op de auto, kan de selectiehend el niet van-
uit P in een andere stand worden gezet.
■ Tijdens het laden
Onderstaande kan zich voordoen, maar duidt niet op een storing.
●Het starttijdstip voor het laden kan afwijken, afhankelijk van de status van de
auto.
● Tijdens het laden kunnen via de ventilatieopeningen van de laaduitrusting
geluiden hoorbaar zijn die afkomstig zijn van de koelventilator . (→Blz. 158)
● Tijdens en na het laden kunnen de achterstoel en de omgeving wa ar de
laaduitrusting gemonteerd is, warm zijn.
Controleer voorafgaand aa n het laden het volgende
Controleer de laadkabel
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 155 Wednesday, April 3, 2019 10:55 AM

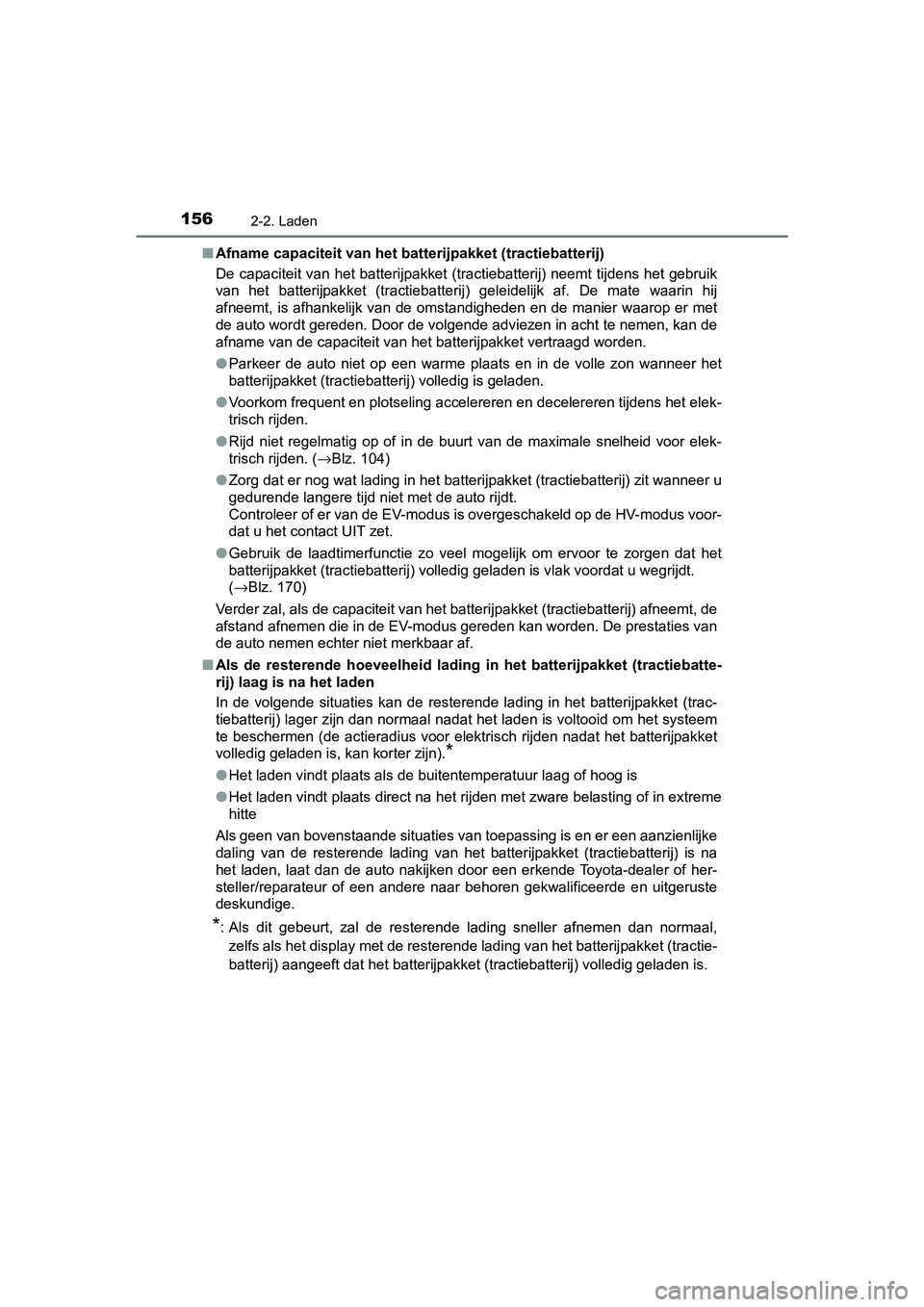

1562-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)■
Afname capaciteit van het batterijpakket (tractiebatterij)
De capaciteit van het batterijpakket (tractiebatterij) neemt ti jdens het gebruik
van het batterijpakket (tractiebatterij) geleidelijk af. De mate waarin hij
afneemt, is afhankelijk van de omstandigheden en de manier waar op er met
de auto wordt gereden. Door de volgende adviezen in acht te nem en, kan de
afname van de capaciteit van het batterijpakket vertraagd worde n.
● Parkeer de auto niet op een warme plaats en in de volle zon wan neer het
batterijpakket (tractiebatterij) volledig is geladen.
● Voorkom frequent en plotseling accelereren en decelereren tijde ns het elek-
trisch rijden.
● Rijd niet regelmatig op of in de buurt van de maximale snelheid voor elek-
trisch rijden. ( →Blz. 104)
● Zorg dat er nog wat lading in het batterijpakket (tractiebatterij) zit wanneer u
gedurende langere tijd niet met de auto rijdt.
Controleer of er van de EV-modus is overgeschakeld op de HV-mod us voor-
dat u het contact UIT zet.
● Gebruik de laadtimerfunctie zo veel mogelijk om ervoor te zorge n dat het
batterijpakket (tractiebatterij) volledig geladen is vlak voord at u wegrijdt.
( →Blz. 170)
Verder zal, als de capaciteit van het batterijpakket (tractieba tterij) afneemt, de
afstand afnemen die in de EV-modus gereden kan worden. De prestaties van
de auto nemen echter niet merkbaar af.
■ Als de resterende hoeveelheid lad ing in het batterijpakket (tractiebatte-
rij) laag is na het laden
In de volgende situaties kan de resterende lading in het batter ijpakket (trac-
tiebatterij) lager zijn dan normaal nadat het laden is voltooid om het systeem
te beschermen (de actieradius voor elektrisch rijden nadat het batterijpakket
volledig geladen is, kan korter zijn).
*
● Het laden vindt plaats als de buitentemperatuur laag of hoog is
● Het laden vindt plaats direct na het rijden met zware belasting of in extreme
hitte
Als geen van bovenstaande situaties van toepassing is en er een aanzienlijke
daling van de resterende lading van het batterijpakket (tractie batterij) is na
het laden, laat dan de auto nakijken door een erkende Toyota-de aler of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n uitgeruste
deskundige.
*: Als dit gebeurt, zal de resterende lading sneller afnemen dan normaal,
zelfs als het display met de resterende lading van het batterij pakket (tractie-
batterij) aangeeft dat het batterijpakket (tractiebatterij) vol ledig geladen is.
PRIUS PHV_OM_OM47C78E_(EE).book Page 156 Wednesday, April 3, 2019 10:55 AM

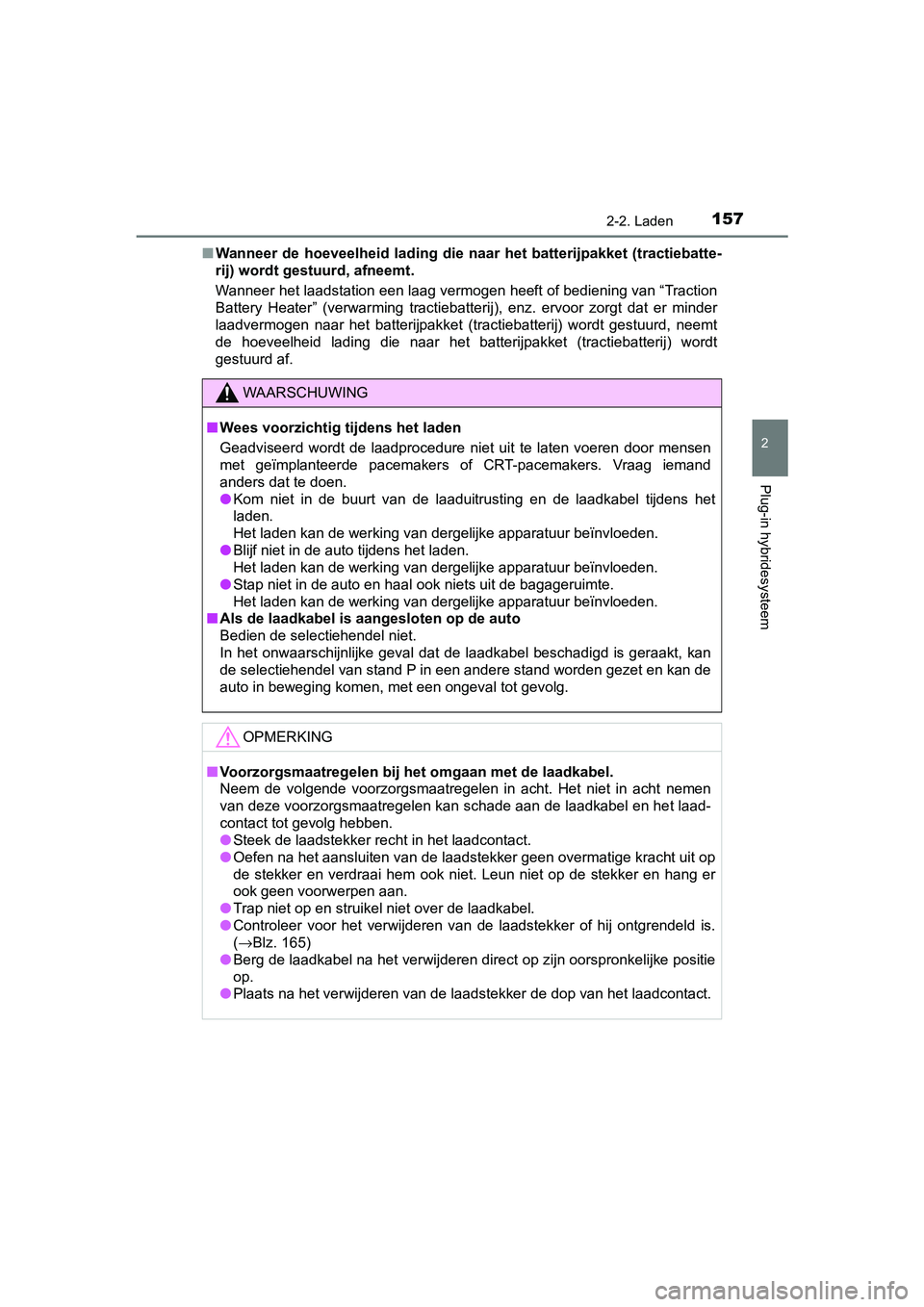

1572-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)■
Wanneer de hoeveelheid lading die naar het batterijpakket (tractiebatte-
rij) wordt gestuurd, afneemt.
Wanneer het laadstation een laag vermogen heeft of bediening va n “Traction
Battery Heater” (verwarming tr actiebatterij), enz. ervoor zorgt dat er minder
laadvermogen naar het batterijpakket (tractiebatterij) wordt ge stuurd, neemt
de hoeveelheid lading die naar het batterijpakket (tractiebatte rij) wordt
gestuurd af.
WAARSCHUWING
■ Wees voorzichtig tijdens het laden
Geadviseerd wordt de laadprocedure niet uit te laten voeren doo r mensen
met geïmplanteerde pacemakers of CRT-pacemakers. Vraag iemand
anders dat te doen.
● Kom niet in de buurt van de laaduitrusting en de laadkabel tijd ens het
laden.
Het laden kan de werking van dergelijke apparatuur beïnvloeden.
● Blijf niet in de auto tijdens het laden.
Het laden kan de werking van dergelijke apparatuur beïnvloeden.
● Stap niet in de auto en haal ook niets uit de bagageruimte.
Het laden kan de werking van dergelijke apparatuur beïnvloeden.
■ Als de laadkabel is aangesloten op de auto
Bedien de selectiehendel niet.
In het onwaarschijnlijke geval dat de laadkabel beschadigd is geraakt, kan
de selectiehendel van stand P in een andere stand worden gezet en kan de
auto in beweging komen, met een ongeval tot gevolg.
OPMERKING
■ Voorzorgsmaatregelen bij het omgaan met de laadkabel.
Neem de volgende voorzorgsmaatregelen in acht. Het niet in acht nemen
van deze voorzorgsmaatregelen kan schade aan de laadkabel en het laad-
contact tot gevolg hebben.
● Steek de laadstekker recht in het laadcontact.
● Oefen na het aansluiten van de laadstekker geen overmatige krac ht uit op
de stekker en verdraai hem ook niet. Leun niet op de stekker en hang er
ook geen voorwerpen aan.
● Trap niet op en struikel niet over de laadkabel.
● Controleer voor het verwijderen van de laadstekker of hij ontgr endeld is.
( →Blz. 165)
● Berg de laadkabel na het verwijderen direct op zijn oorspronkel ijke positie
op.
● Plaats na het verwijderen van de laadstekker de dop van het laadcontact.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 157 Wednesday, April 3, 2019 10:55 AM

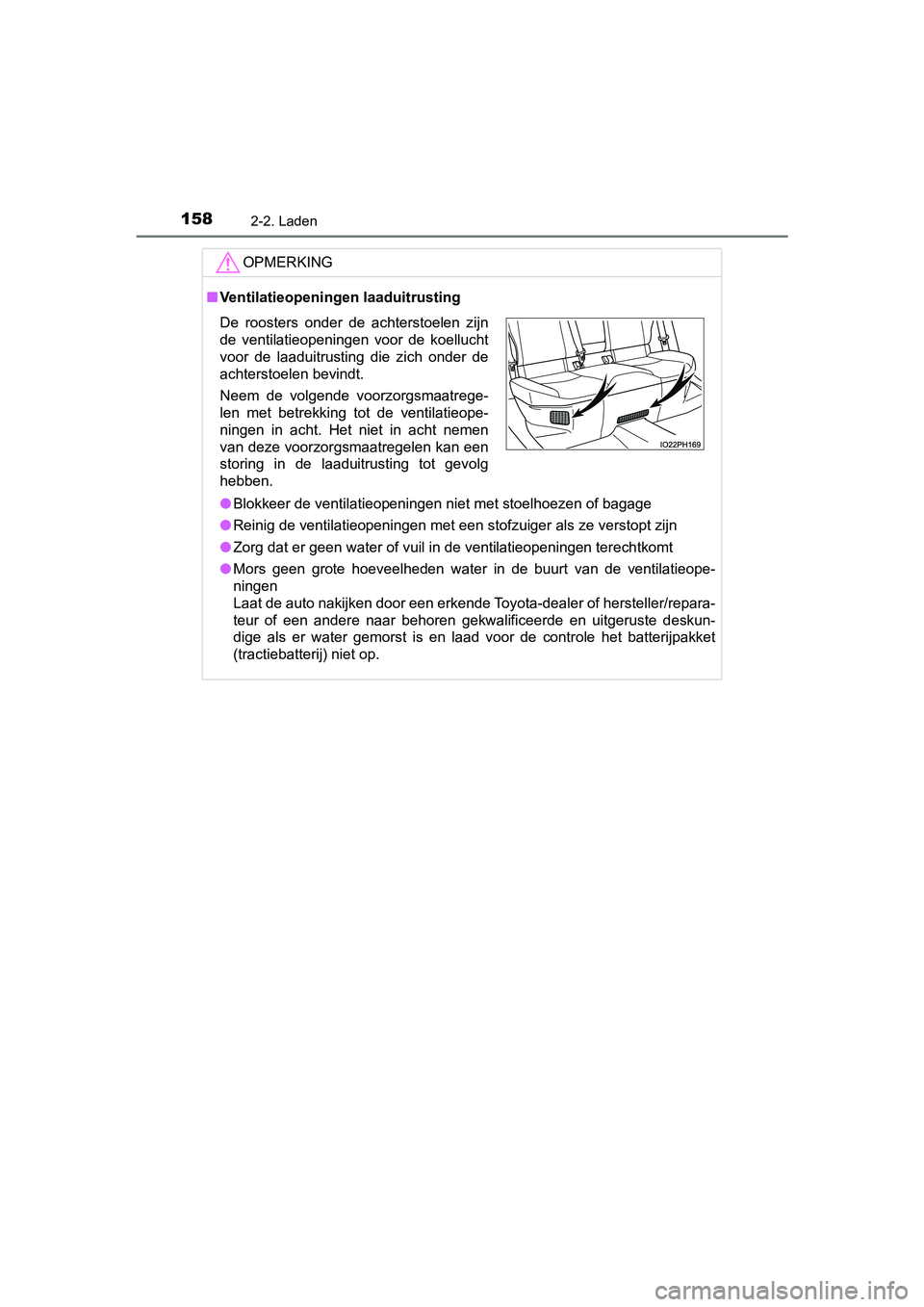

1582-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)
OPMERKING
■Ventilatieopeningen laaduitrusting
● Blokkeer de ventilatieopeningen niet met stoelhoezen of bagage
● Reinig de ventilatieopeningen met een stofzuiger als ze verstop t zijn
● Zorg dat er geen water of vuil in de ventilatieopeningen terech tkomt
● Mors geen grote hoeveelheden water in de buurt van de ventilati eope-
ningen
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskun-
dige als er water gemorst is en laad voor de controle het batte rijpakket
(tractiebatterij) niet op.
De roosters onder de achterstoelen zijn
de ventilatieopeningen voor de koellucht
voor de laaduitrusting die zich onder de
achterstoelen bevindt.
Neem de volgende voorzorgsmaatrege-
len met betrekking tot de ventilatieope-
ningen in acht. Het niet in acht nemen
van deze voorzorgsmaatregelen kan een
storing in de laaduitrusting tot gevolg
hebben.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 158 Wednesday, April 3, 2019 10:55 AM

159
2

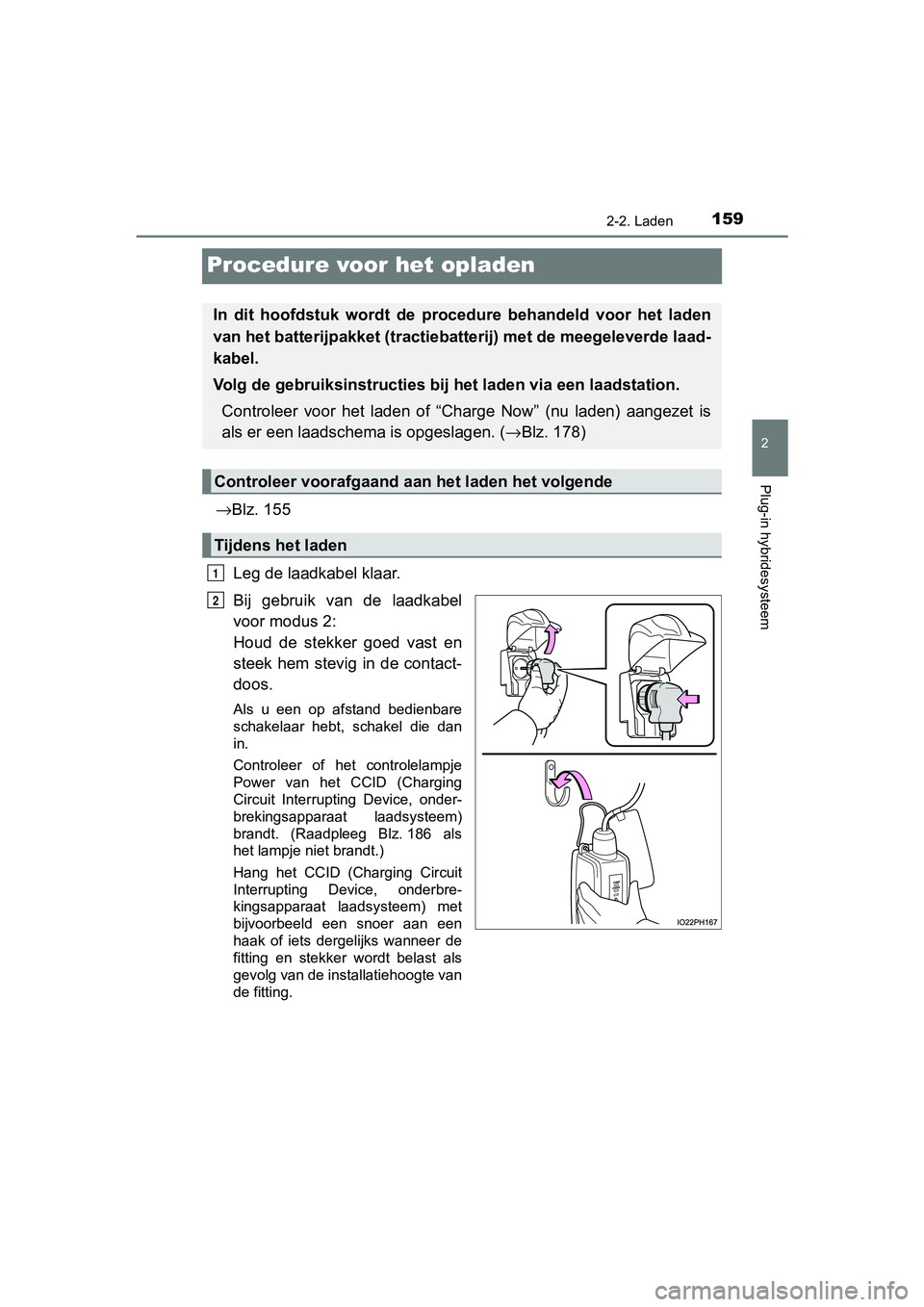

2-2. Laden
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)
Procedure voor het opladen
→Blz. 155
Leg de laadkabel klaar.
Bij gebruik van de laadkabel
voor modus 2:
Houd de stekker goed vast en
steek hem stevig in de contact-
doos.
Als u een op afstand bedienbare
schakelaar hebt, schakel die dan
in.
Controleer of het controlelampje
Power van het CCID (Charging
Circuit Interrupting Device, onder-
brekingsapparaat laadsysteem)
brandt. (Raadpleeg Blz. 186 als
het lampje niet brandt.)
Hang het CCID (Charging Circuit
Interrupting Device, onderbre-
kingsapparaat laadsysteem) met
bijvoorbeeld een snoer aan een
haak of iets dergelijks wanneer de
fitting en stekker wordt belast als
gevolg van de installatiehoogte van
de fitting.
In dit hoofdstuk wordt de procedure behandeld voor het laden
van het batterijpakket (tractiebatterij) met de meegeleverde la ad-
kabel.
Volg de gebruiksinstructies bij h et laden via een laadstation.
Controleer voor het laden of “Charge Now” (nu laden) aangezet i s
als er een laadschema is opgeslagen. ( →Blz. 178)
Controleer voorafgaand aa n het laden het volgende
Tijdens het laden
1
2
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 159 Wednesday, April 3, 2019 10:55 AM
