2019 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

6727-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 755)
Achteruitrijlicht
U kunt de onderstaande lampe n desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderd elen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e
naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Plaats lampen
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 672 Wednesday, April 3, 2019 10:55 AM

6737-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging

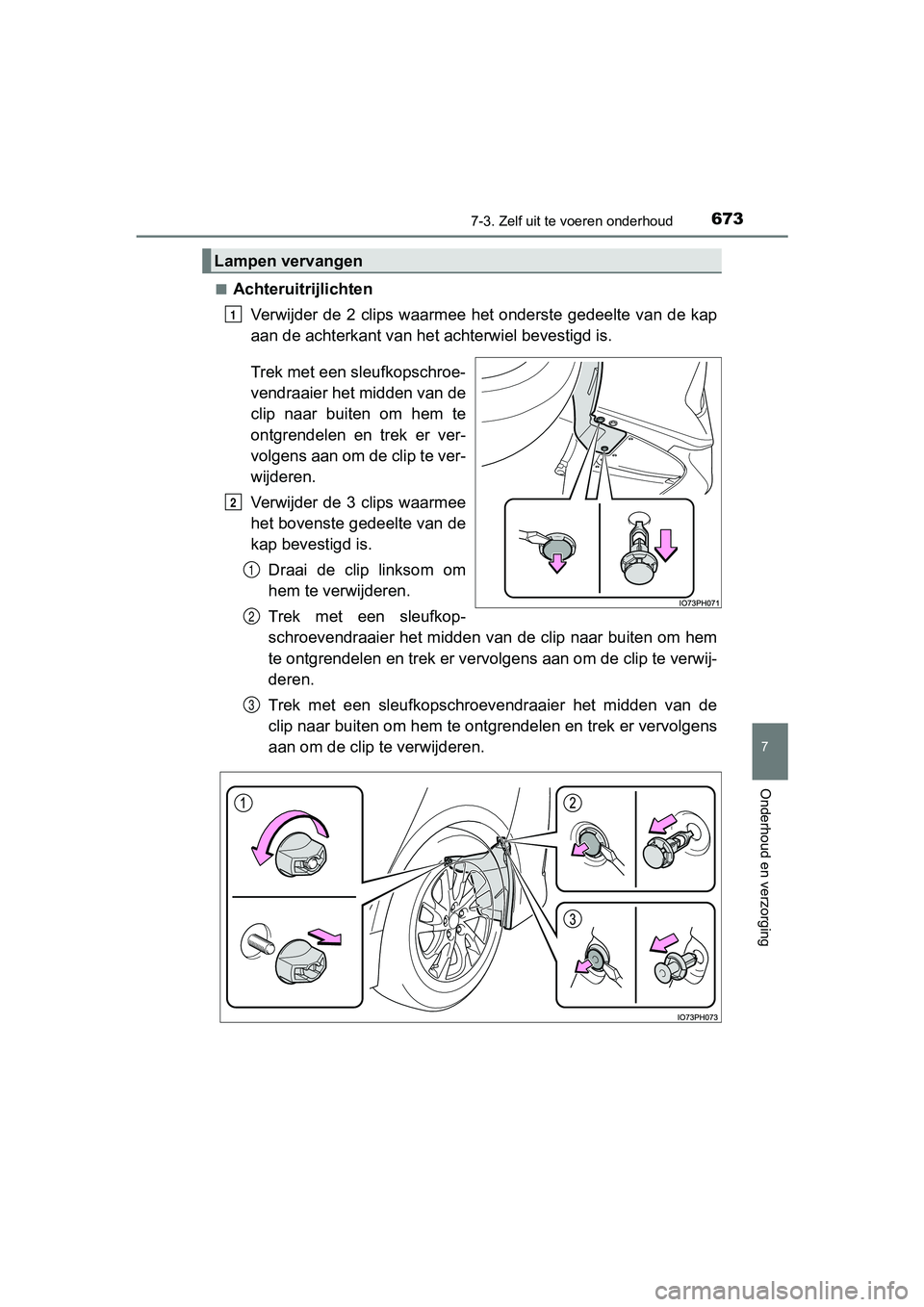

■Achteruitrijlichten
Verwijder de 2 clips waarmee het onderste gedeelte van de kap
aan de achterkant v an het achterwiel bevestigd is.
Trek met een sleufkopschroe-
vendraaier het midden van de
clip naar buiten om hem te
ontgrendelen en trek er ver-
volgens aan om de clip te ver-
wijderen.
Verwijder de 3 clips waarmee
het bovenste gedeelte van de
kap bevestigd is. Draai de clip linksom om
hem te verwijderen.
Trek met een sleufkop-
schroevendraaier het midden van de clip naar buiten om hem
te ontgrendelen en trek er vervolgens aan om de clip te verwij-
deren.
Trek met een sleufkopschroevendraaier het midden van de
clip naar buiten om hem te ont grendelen en trek er vervolgens
aan om de clip te verwijderen.
Lampen vervangen
1
2
1
2
3
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 673 Wednesday, April 3, 2019 10:55 AM

6747-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)

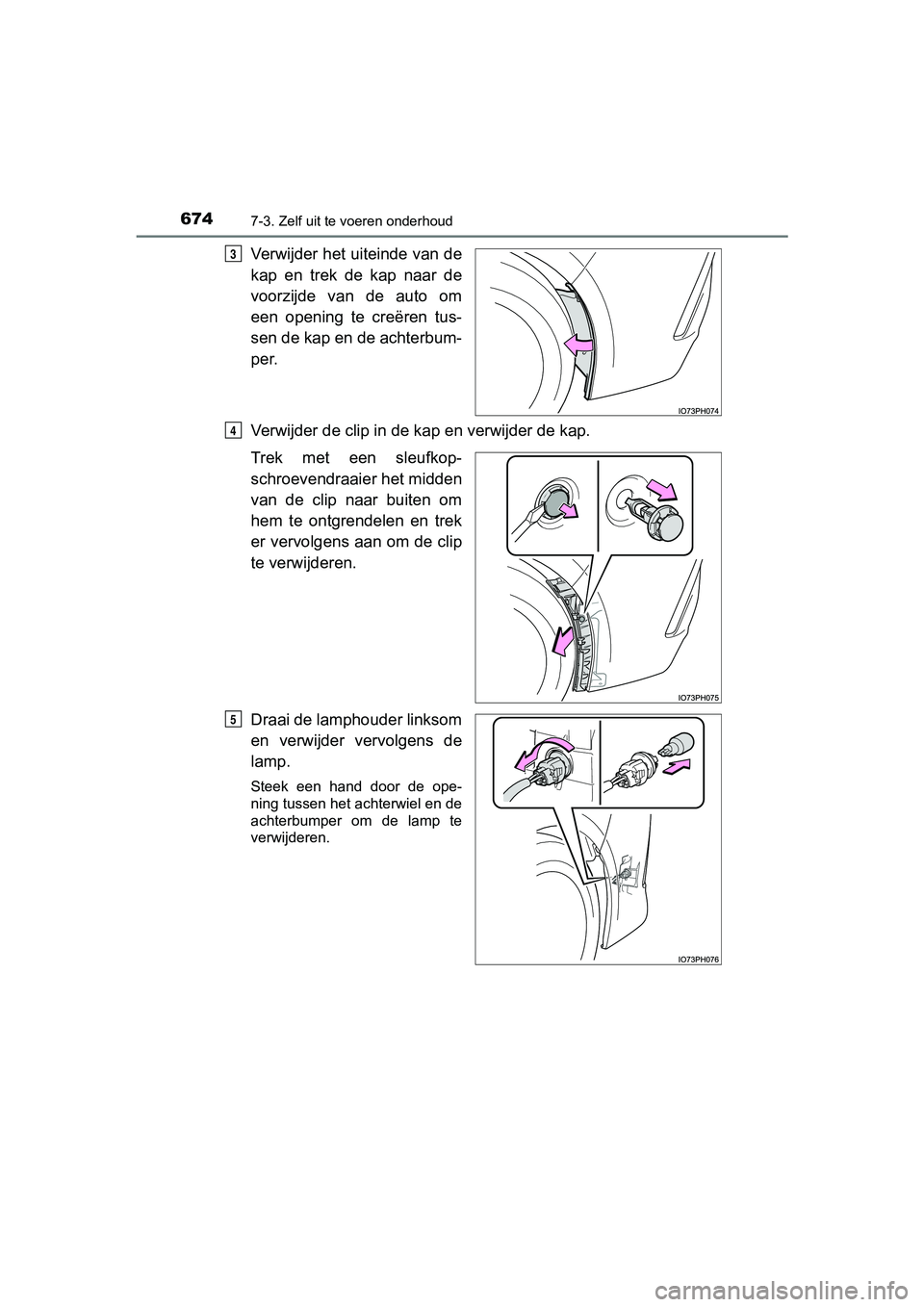

Verwijder het uiteinde van de
kap en trek de kap naar de
voorzijde van de auto om
een opening te creëren tus-
sen de kap en de achterbum-
per.
Verwijder de clip in de kap en verwijder de kap.
Trek met een sleufkop-
schroevendraaier het midden
van de clip naar buiten om
hem te ontgrendelen en trek
er vervolgens aan om de clip
te verwijderen.
Draai de lamphouder linksom
en verwijder vervolgens de
lamp.
Steek een hand door de ope-
ning tussen het achterwiel en de
achterbumper om de lamp te
verwijderen.
3
4
5
PRIUS PHV_OM_OM47C78E_(EE).book Page 674 Wednesday, April 3, 2019 10:55 AM

6757-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging

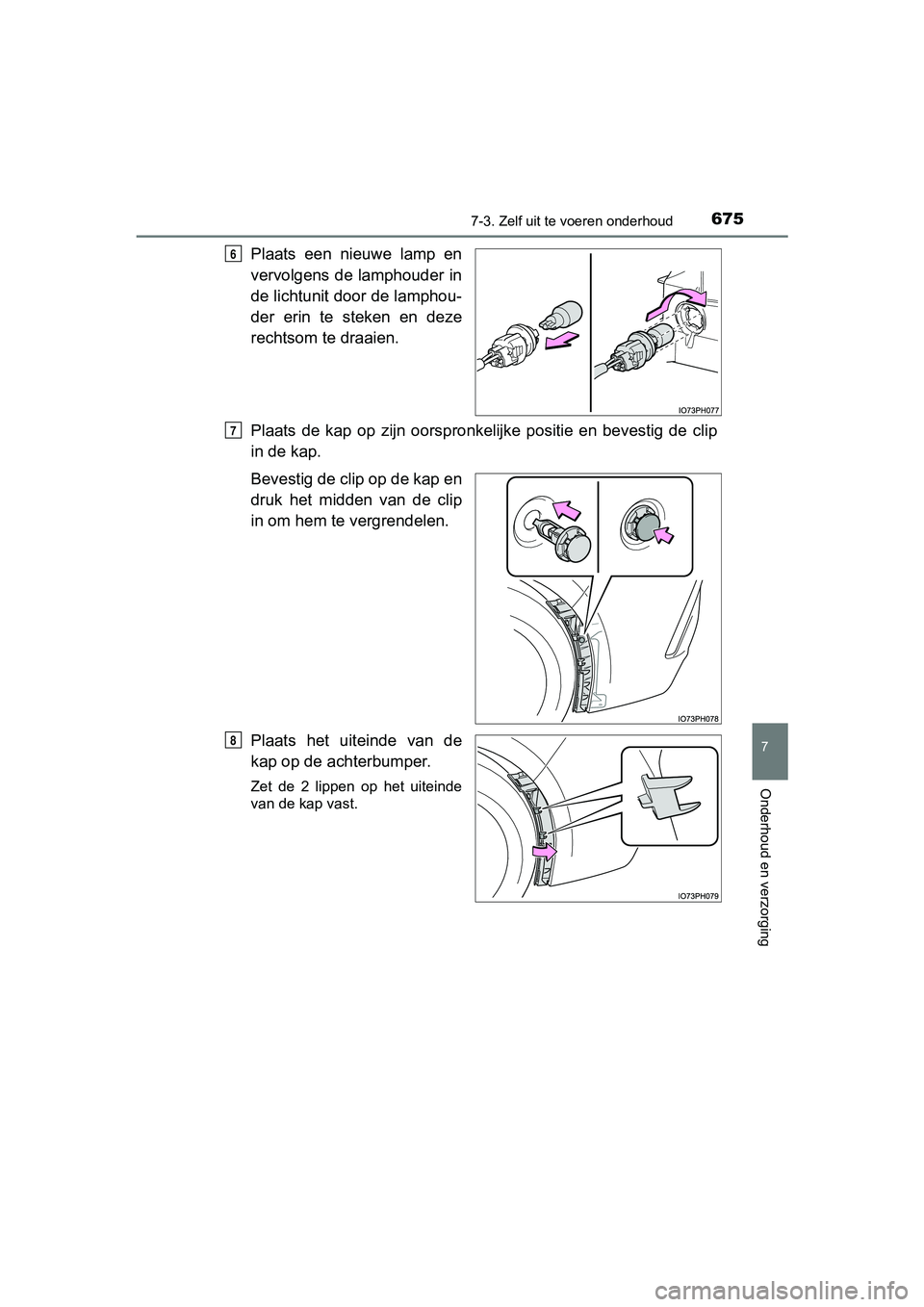

Plaats een nieuwe lamp en
vervolgens de lamphouder in
de lichtunit door de lamphou-
der erin te steken en deze
rechtsom te draaien.
Plaats de kap op zijn oorspronkelijke positie en bevestig de cl ip
in de kap.
Bevestig de clip op de kap en
druk het midden van de clip
in om hem te vergrendelen.
Plaats het uiteinde van de
kap op de achterbumper.
Zet de 2 lippen op het uiteinde
van de kap vast.
6
7
8
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 675 Wednesday, April 3, 2019 10:55 AM

6767-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)

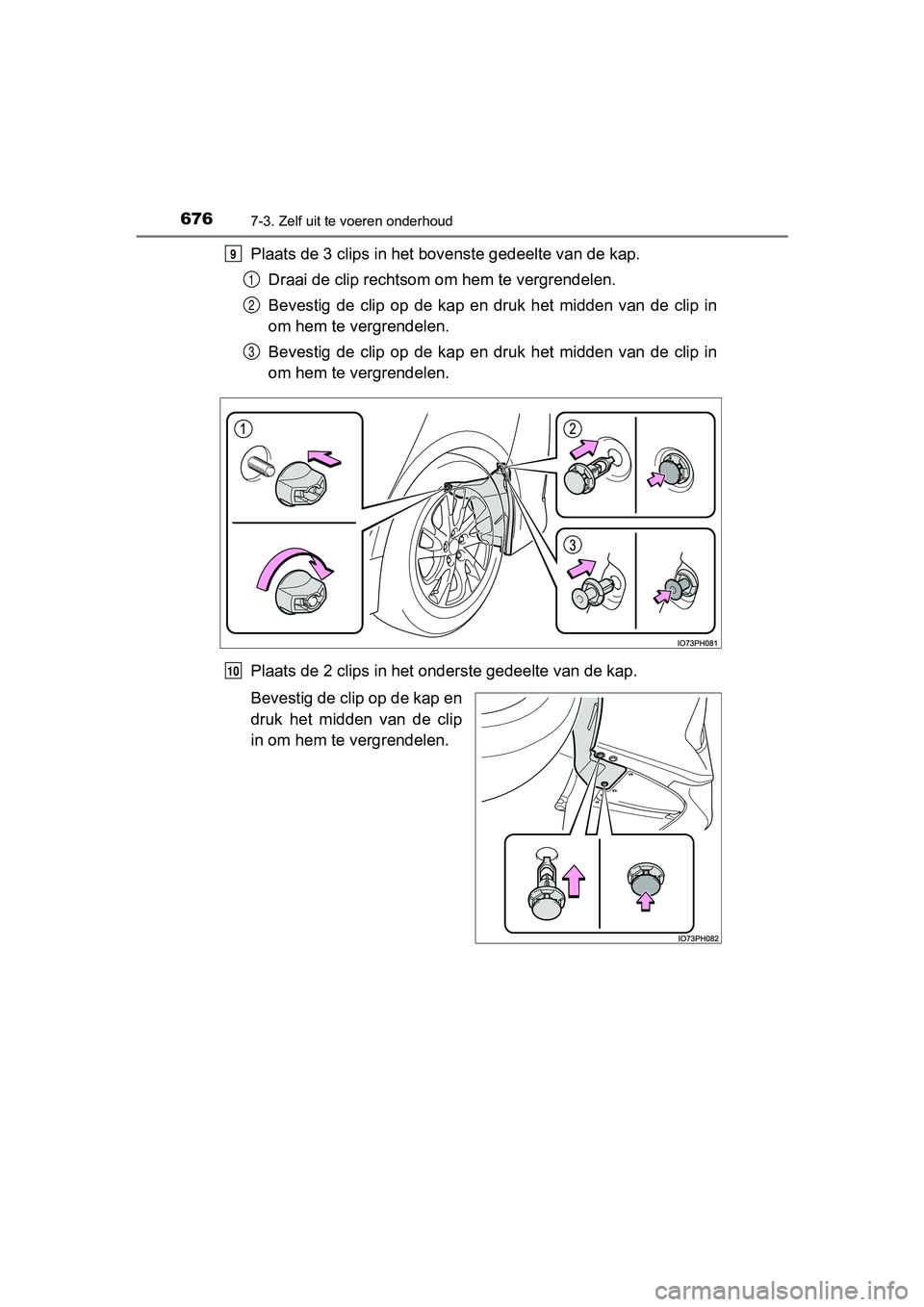

Plaats de 3 clips in het bovenste ge deelte van de kap.
Draai de clip rechtsom om hem te vergrendelen.
Bevestig de clip op de kap en druk het midden van de clip in
om hem te vergrendelen.
Bevestig de clip op de kap en druk het midden van de clip in
om hem te vergrendelen.
Plaats de 2 clips i n het onderste gedeelte van de kap.
Bevestig de clip op de kap en
druk het midden van de clip
in om hem te vergrendelen.9
1
2
3
10
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 676 Wednesday, April 3, 2019 10:55 AM

6777-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging

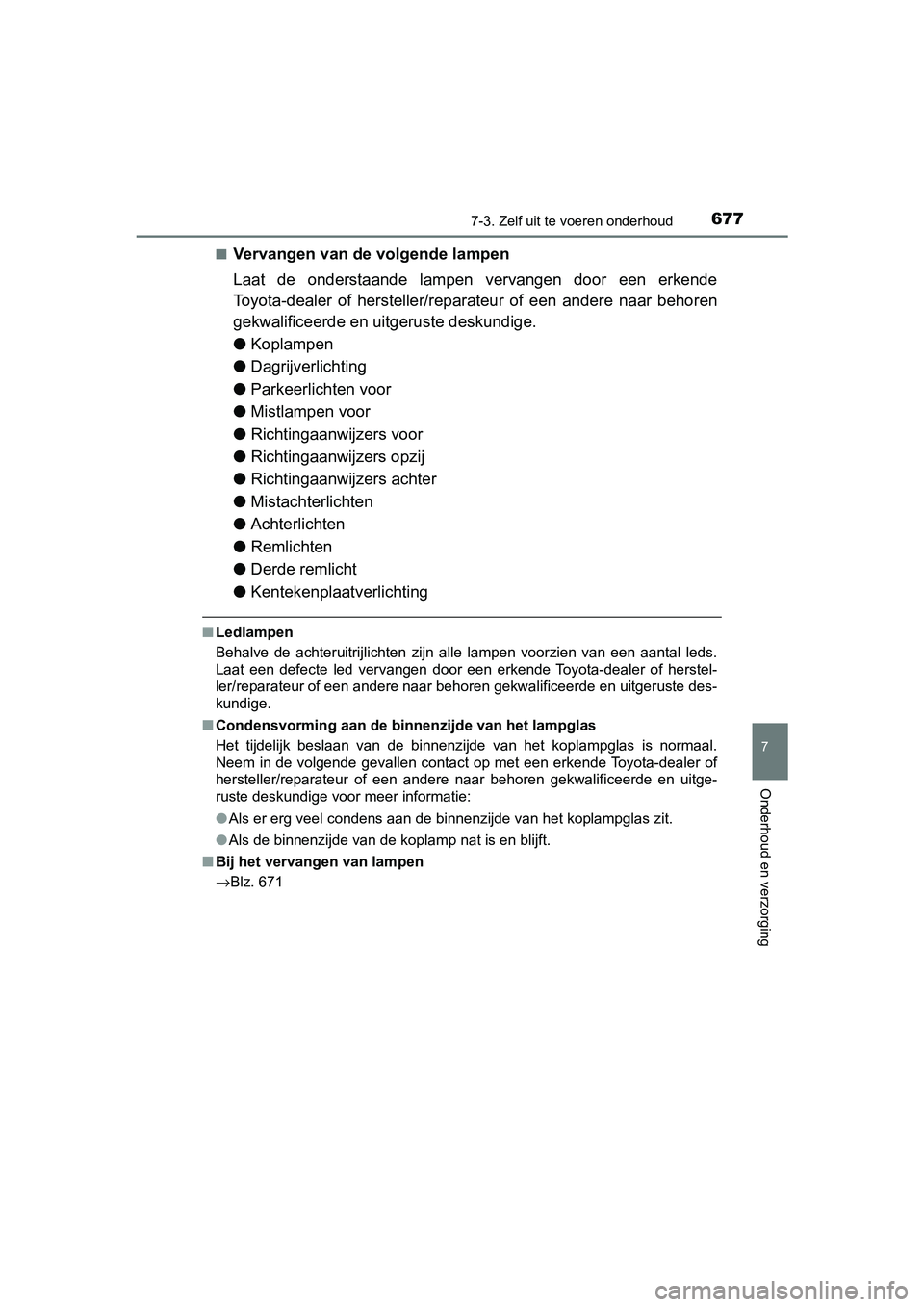

■Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en ui tgeruste deskundige.
● Koplampen
● Dagrijverlichting
● Parkeerlichten voor
● Mistlampen voor
● Richtingaanwijzers voor
● Richtingaanwijzers opzij
● Richtingaanwijzers achter
● Mistachterlichten
● Achterlichten
● Remlichten
● Derde remlicht
● Kentekenplaat verlichting
■Ledlampen
Behalve de achteruitrijlichten zijn alle lampen voorzien van een aantal leds.
Laat een defecte led vervangen door een erkende Toyota-dealer o f herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■ Condensvorming aan de binnenzijde van het lampglas
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
● Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van lampen
→Blz. 671
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 677 Wednesday, April 3, 2019 10:55 AM

6787-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
WAARSCHUWING
■Lampen vervangen
● Schakel het hybridesysteem uit en schakel de verlichting uit. Wacht na het
uitschakelen van de verlichting tot de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone d roge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect rake n of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan o f kan
water binnendringen in de lichtunit. Hierdoor kunnen de achteru itrijlichten
beschadigd raken of kan condensvorming in de koplamp optreden.
● Probeer lampen, stekkers, elektrische circuits of andere onderd elen van
de verlichting niet te repareren of uit elkaar te halen.
Als u dat wel doet, kunt u een elektrische schok krijgen en ernstig letsel
oplopen.
● Vervang het achteruitrijlicht rechts niet direct nadat met de a uto gereden
is.
Nadat met de auto is gereden, is de uitlaatpijp zeer heet en he t aanraken
van de uitlaatpijp kan brandwonden veroorzaken.
● Draag handschoenen en andere beschermingsmiddelen om letsel doo r
het aanraken van onderdelen van de auto te voorkomen.
De randen van onderdelen kunnen letsel veroorzaken.
■ Voorkomen van schade en brand
● Controleer of de lampen en borgclips goed vastzitten.
● Controleer het vermogen van de lamp voordat deze wordt geplaats t om
beschadiging door hitte te voorkomen.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 678 Wednesday, April 3, 2019 10:55 AM

679

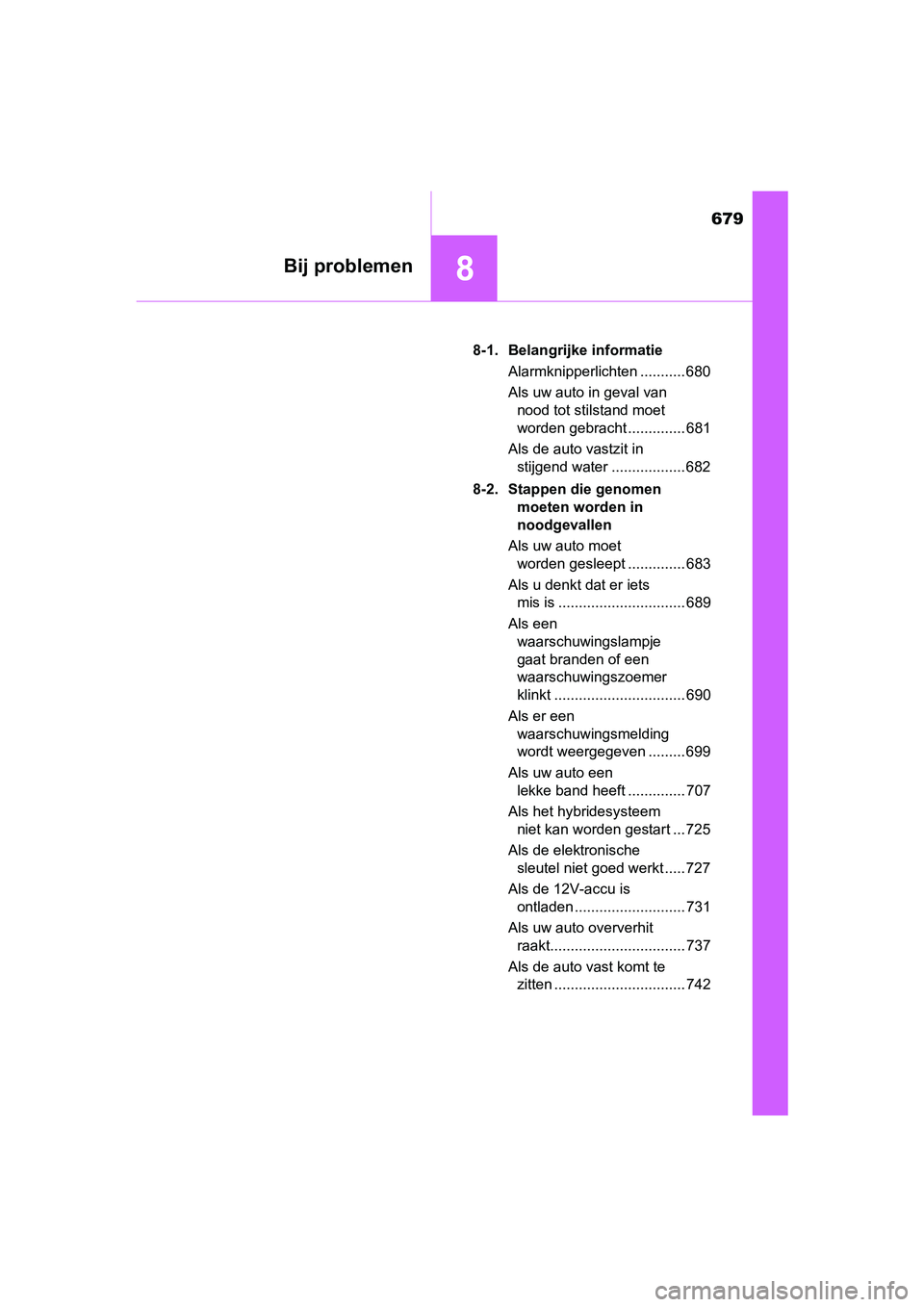

8Bij problemen
