2019 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

4885-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C78E_(EE)

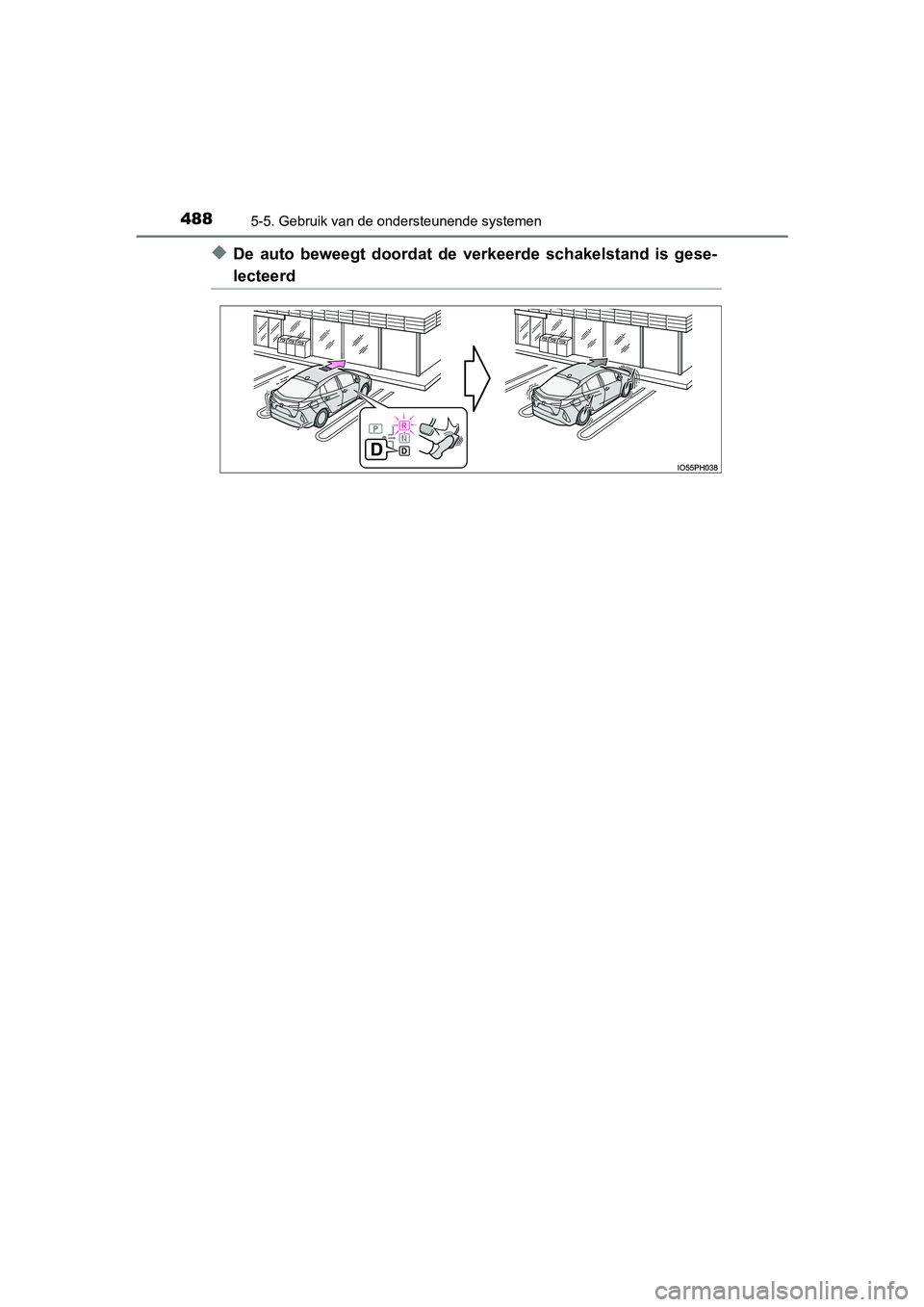

◆De auto beweegt doordat de verkeerde schakelstand is gese-
lecteerd
PRIUS PHV_OM_OM47C78E_(EE).book Page 488 Wednesday, April 3, 2019 10:55 AM

4895-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C78E_(EE)
5
Rijden
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
De Parking Support Brake-functi e kan worden ingeschakeld/uitge-
schakeld via het scherm ( →Blz. 251) van het multi-informatie-
display.
Wanneer de Parking Support
Brake-functie is uitgeschakeld,
gaat het controlelampje PKSB
OFF branden.
Wanneer de Parking Support Brake-functie is uitgeschakeld, word t de wer-
king van het systeem pas hervat wanneer de functie weer wordt ingescha-
keld via het scherm op het multi-informatiedisplay. (De werking van
het systeem wordt niet hervat door bediening van de startknop.)
Soorten sensoren
1
2
3
4
Wijzigen van instellingen van de Parking Support Brake-functie
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 489 Wednesday, April 3, 2019 10:55 AM

4905-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C78E_(EE)

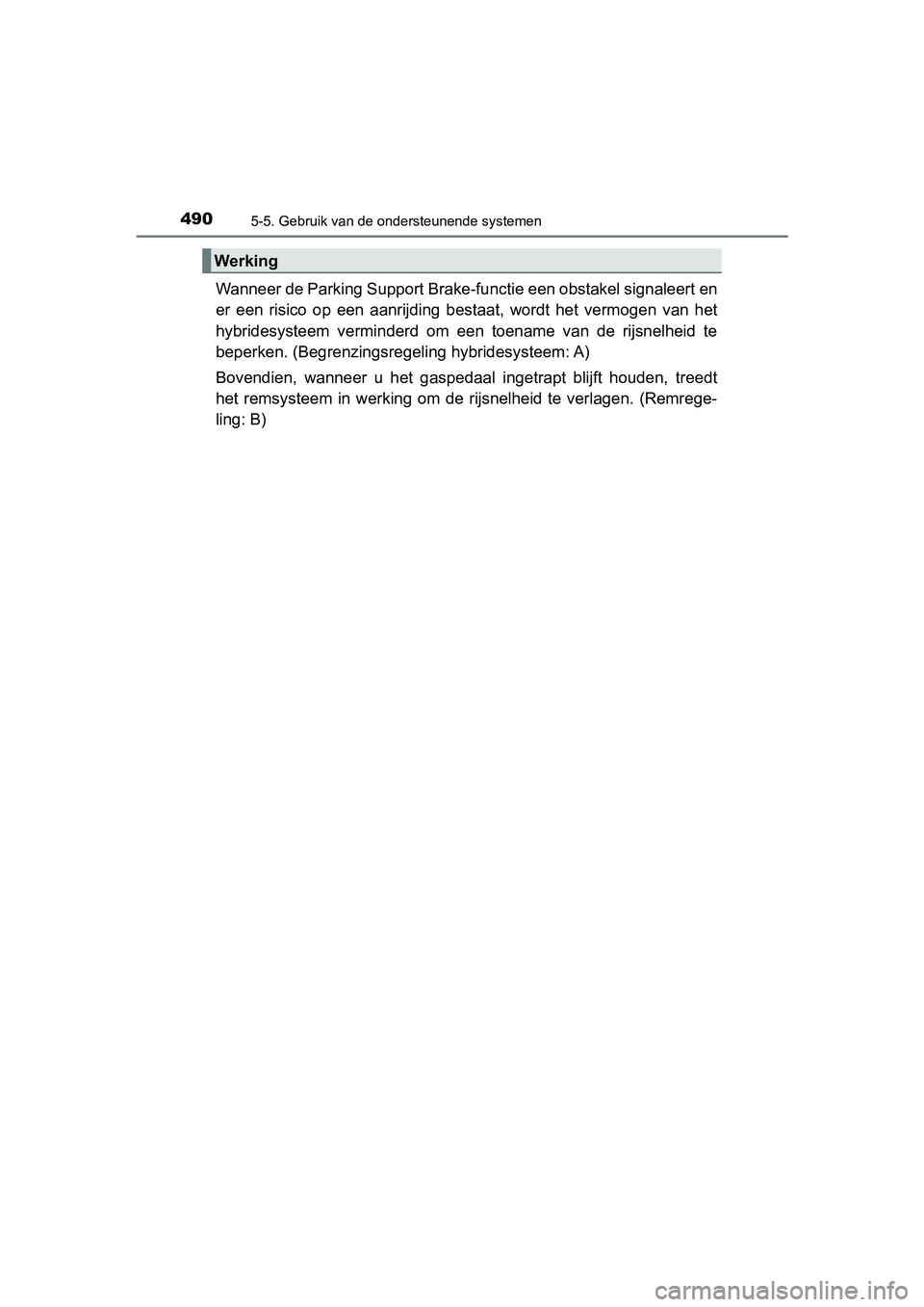

Wanneer de Parking Support Brake-functie een obstakel signaleert en
er een risico op een aanrijding bestaat, wordt het vermogen van het
hybridesysteem verminderd om een toename van de rijsnelheid te
beperken. (Begrenzingsrege ling hybridesysteem: A)
Bovendien, wanneer u het gaspe daal ingetrapt blijft houden, treedt
het remsysteem in werking om de rijsnelheid te verlagen. (Remre ge-
ling: B)
Werking
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 490 Wednesday, April 3, 2019 10:55 AM

4915-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C78E_(EE)
5
Rijden

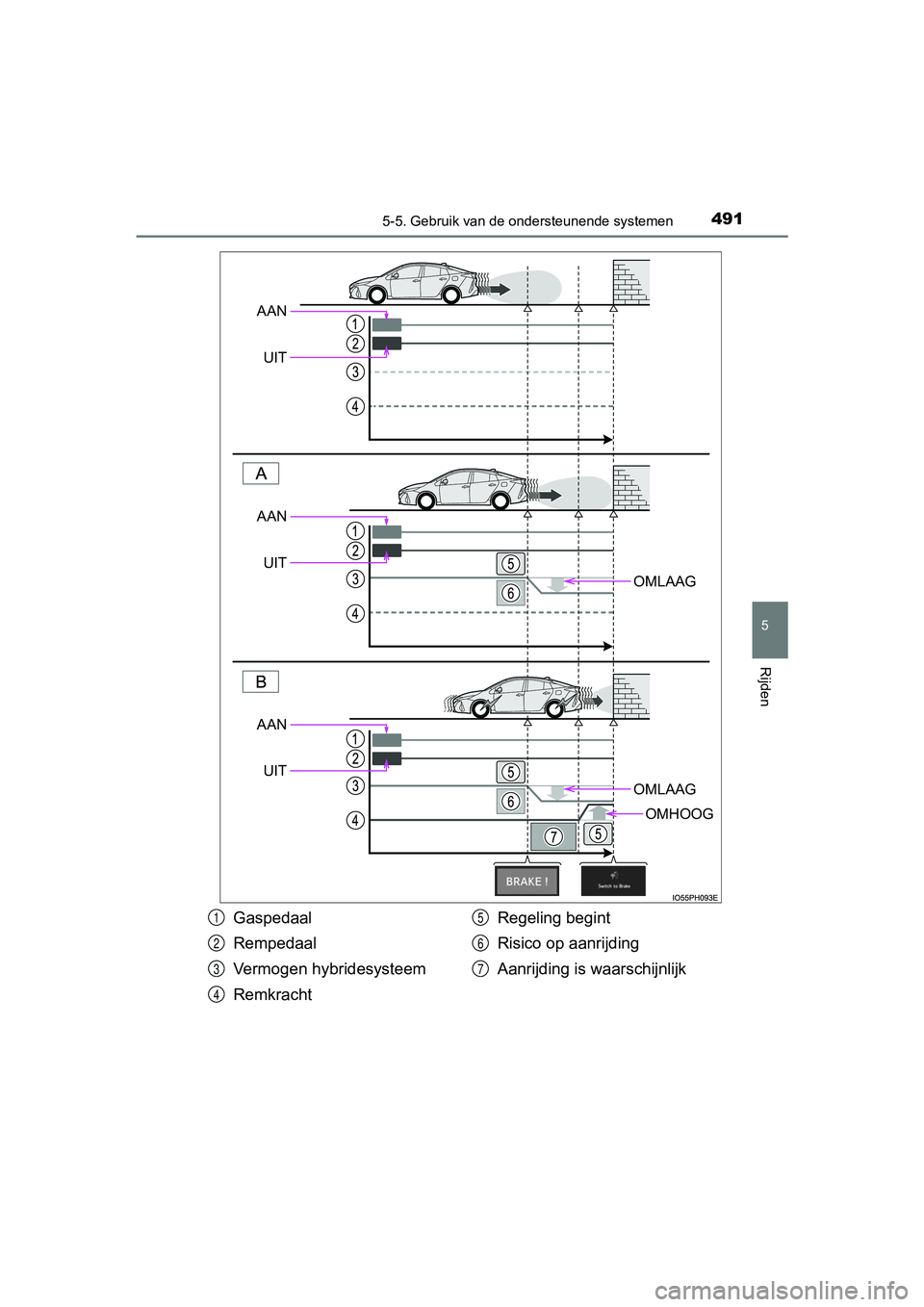

OMLAAG
OMLAAG
OMHOOG
AANUIT
AANUIT
AAN
UIT
Gaspedaal
Rempedaal
Vermogen hybridesysteem
Remkracht Regeling begint
Risico op aanrijding
Aanrijding is waarschijnlijk1
2
3
4
5
6
7
PRIUS PHV_OM_OM47C78E_(EE).boo
k Page 491 Wednesday, April 3, 2019 10:55 AM

4925-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C78E_(EE)■
Voorwaarden starten werking
Wanneer het controlelampje PKSB
OFF niet brandt of knippert
( → Blz. 497, 693) en aan alle onderstaande voorwaarden wordt
voldaan, werkt het systeem.
Begrenzingsregeling hybridesysteem
● De Parking Support Brake -functie is ingeschakeld.
● De rijsnelheid is 15 km/h of lager.
● Er bevindt zich een obstakel in de rijrichting van de auto (2 - 4 m
naar voren).
● Het systeem stelde vast dat er harder dan normaal moest wor-
den geremd om een aanrijding te voorkomen.
Remregeling
● De begrenzingsregeling hybri desysteem wordt uitgevoerd.
● Het systeem stelde vast dat e en noodstop noodzakelijk was om
een aanrijding te voorkomen.
■Voorwaarden beëindigen werking
In de volgende situaties st opt het systeem met werken.
Begrenzingsregeling hybridesysteem
● De Parking Support Brake-functi e is uitgeschakeld (gestopt).
● De aanrijding kon worden vo orkomen met normaal remmen.
● Het obstakel bevindt z ich niet langer in de rijrichting van de auto
(2 - 4 m naar voren).
Remregeling
● De Parking Support Brake-functi e is uitgeschakeld (gestopt).
● Er zijn ongeveer 2 seconden verstreken nadat de auto door de
remregeling tot stilstand is gebracht.
● Het rempedaal werd ingetrapt nadat de auto door de remregeling
tot stilstand is gebracht.
● Het obstakel bevindt z ich niet langer in de rijrichting van de auto
(2 - 4 m naar voren).
Werkingsvoorwaarden
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 492 Wednesday, April 3, 2019 10:55 AM

4935-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C78E_(EE)
5
Rijden

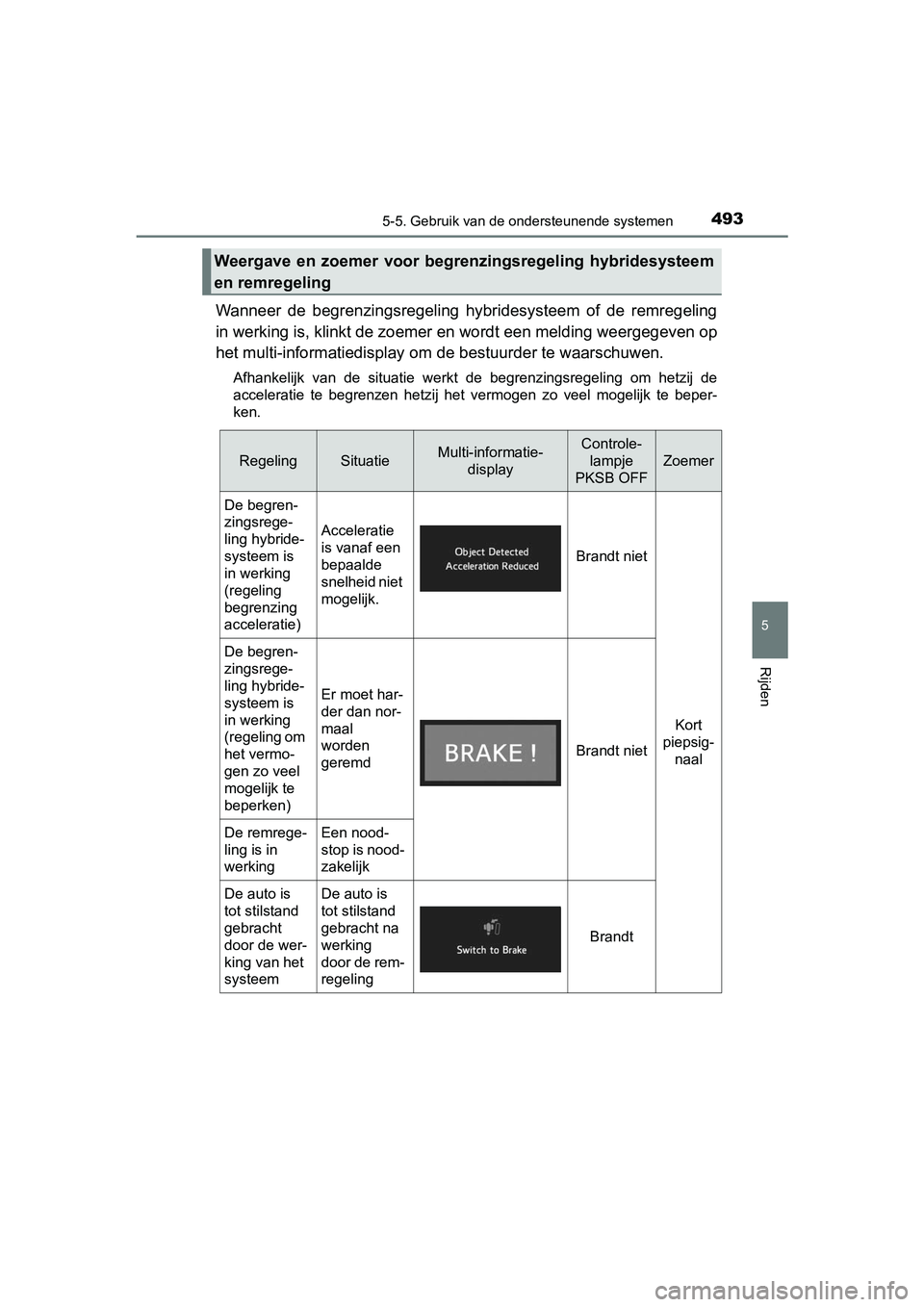

Wanneer de begrenzingsregeling hybridesysteem of de remregeling
in werking is, klinkt de zoemer en wordt een melding weergegeven op
het multi-informatiedisplay om de bestuurder te waarschuwen.
Afhankelijk van de situatie werkt de begrenzingsregeling om het zij de
acceleratie te begrenzen hetzij het vermogen zo veel mogelijk t e beper-
ken.
Weergave en zoemer voor begrenzingsregeling hybridesysteem
en remregeling
RegelingSituatieMulti-informatie- displayControle-
lampje
PKSB OFF
Zoemer
De begren-
zingsrege-
ling hybride-
systeem is
in werking
(regeling
begrenzing
acceleratie)
Acceleratie
is vanaf een
bepaalde
snelheid niet
mogelijk.
Brandt niet
Kort
piepsig-
naal
De begren-
zingsrege-
ling hybride-
systeem is
in werking
(regeling om
het vermo-
gen zo veel
mogelijk te
beperken)
Er moet har-
der dan nor-
maal
worden
geremd
Brandt niet
De remrege-
ling is in
werkingEen nood-
stop is nood-
zakelijk
De auto is
tot stilstand
gebracht
door de wer-
king van het
systeemDe auto is
tot stilstand
gebracht na
werking
door de rem-
regeling
Brandt
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 493 Wednesday, April 3, 2019 10:55 AM

4945-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C78E_(EE)
■Signaleringsgebied sensoren
Het detectiebereik van de Parking Support Brake-functie verschi lt van dat
van de Toyota Parking Assist-sensor. ( →Blz. 481)
Daardoor wordt de Parking Support Brake-functie mogelijk niet g eactiveerd,
ook al signaleert de Toyota Parking Assist-sensor een obstakel en wordt er
een waarschuwing gegeven.
■ Werking systeem
Wanneer de auto tot stilstand wordt gebracht door de werking va n het sys-
teem, wordt de Parking Support Brake-functie uitgeschakeld en b randt het
controlelampje PKSB OFF.
■ Systeemherstel
Wanneer de Parking Support Brake-functie wordt uitgeschakeld do or de wer-
king van het systeem en u de werking ervan wilt hervatten, schakel dan de
Parking Support Brake-functie weer in ( →Blz. 489) of zet het contact UIT en
weer AAN. Wanneer de auto rijdt te rwijl een obstakel zich niet langer in de rij-
richting van de auto bevindt of wanneer de rijrichting van de a uto wijzigt (bij-
voorbeeld wanneer u eerst vooruit reedt en vervolgens achteruit en vice
versa), wordt de werking van het systeem automatisch hervat.
■ Obstakels die niet door de sensoren worden waargenomen
De volgende obstakels worden mogelijk niet door de sensoren ges ignaleerd.
● Objecten zoals mensen, doeken en sneeuw die geluidsgolven slecht reflec-
teren. (Met name mensen die bepaalde soorten kleding dragen wor den
mogelijk niet gesignaleerd.)
● Objecten die niet loodrecht op de grond staan, objecten die nie t in een
rechte hoek ten opzichte van de rijrichting van de auto staan, ongelijkmatige
of golvende objecten
● Lage objecten
● Dunne objecten zoals draden, hekken, touwen en palen van verkee rsbor-
den
● Objecten die zich extreem dicht bij de bumper bevinden
■ Zoemer Toyota Park ing Assist-sensor
Als, ongeacht of de Toyota Parking Assist-sensor AAN of UIT is (→ Blz. 476),
de Parking Support Brake-functie niet is uitgeschakeld ( →Blz. 489) en de sen-
soren voor en achter een obstakel signaleren en de remregeling wordt uitge-
voerd, klinkt ook de zoemer van de Toyota Parking Assist-sensor en wordt er
een melding gegeven over de geschatte afstand tot het obstakel.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 494 Wednesday, April 3, 2019 10:55 AM

4955-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C78E_(EE)
5
Rijden
■Situaties waarin het systeem mogelijk werkt, zelfs als er geen kans op
een aanrijding is
In de onderstaande situaties werkt het systeem mogelijk, zelfs als er geen
kans op een aanrijding is.
● Omgevingsinvloeden
• De auto rijdt richting een spandoek of vlag, een laaghangende tak of een slag-
boom (zoals wordt gebruikt bij spoorwegovergangen, tolpoortjes en parkeer-
plaatsen)
• Er bevindt zich een obstakel aan de rand van de weg (wanneer e r in een smalle
tunnel, over een smalle brug of op een smalle weg wordt gereden )
• Bij fileparkeren
• Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdekking (rooster) rijdt, zo als gebruikt
boven afvoergoten
• Er wordt gereden op een steile helling
• De sensor wordt bedekt door water als gevolg van een overstroo mde weg
●Weersomstandigheden
• Er zit ijs, sneeuw, vuil, o.i.d. op de sensor (na het verwijderen zal het systeem
weer normaal werken)
• Zware regenval of een andere oorzaak waardoor er veel water op uw auto terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld b ij mist, sneeuw of
een zandstorm
●Invloeden veroorzaakt door andere geluidsgolven
• Er bevindt zich een bron van ultrasoongolven in de buurt, zoal s een claxon of
een Parking Assist-sensor van een ander voertuig, een voertuigs ignaleringssys-
teem, de motor van een motorfiets of de luchtremmen van een groot voertuig
• Elektronische onderdelen (zoals een kentekenplaat met achtergr ondverlichting
(met name fluorescerende), mistlampen, een spatbordantenne of e en draadloze
antenne) zijn in de buurt van de sensoren geplaatst
• Er wordt gereden op een smalle weg
• Er wordt gereden op een grindweg of in een gebied waar het gras hoog is
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 495 Wednesday, April 3, 2019 10:55 AM
