6087-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)

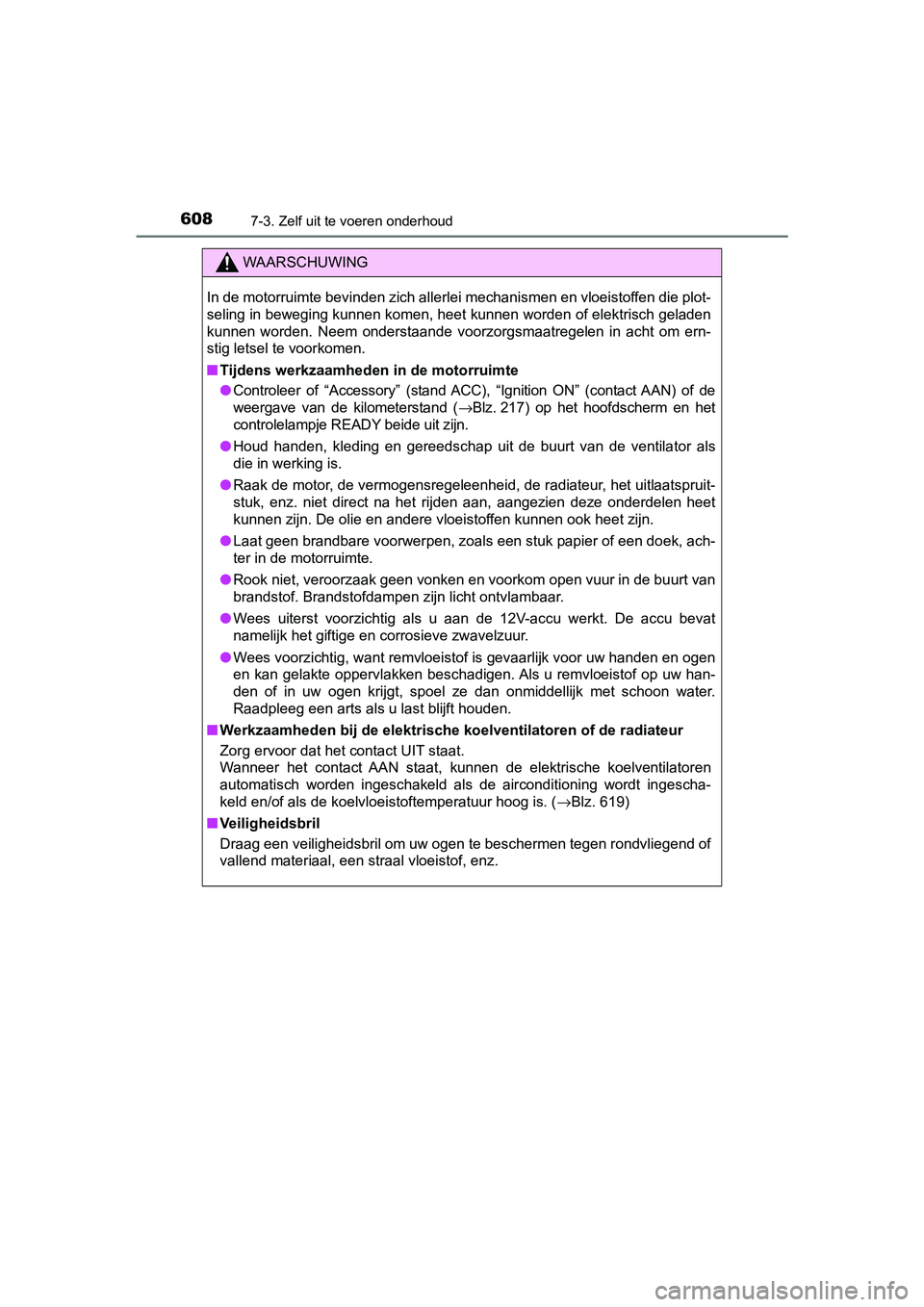

WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeistoffen die plot-
seling in beweging kunnen komen, heet kunnen worden of elektris ch geladen
kunnen worden. Neem onderstaande voorzorgsmaatregelen in acht o m ern-
stig letsel te voorkomen.
■ Tijdens werkzaamhede n in de motorruimte
● Controleer of “Accessory” (stand ACC), “Ignition ON” (contact A AN) of de
weergave van de kilometerstand ( →Blz. 217) op het hoofdscherm en het
controlelampje READY beide uit zijn.
● Houd handen, kleding en gereedschap uit de buurt van de ventila tor als
die in werking is.
● Raak de motor, de vermogensregeleenheid, de radiateur, het uitl aatspruit-
stuk, enz. niet direct na het rijden aan, aangezien deze onderdelen heet
kunnen zijn. De olie en andere vloeistoffen kunnen ook heet zij n.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een doek, ach-
ter in de motorruimte.
● Rook niet, veroorzaak geen vonken en voorkom open vuur in de bu urt van
brandstof. Brandstofdampen zijn licht ontvlambaar.
● Wees uiterst voorzichtig als u aan de 12V-accu werkt. De accu bevat
namelijk het giftige en corrosieve zwavelzuur.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw hande n en ogen
en kan gelakte oppervlakken beschadigen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan onmiddellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■ Werkzaamheden bij de elektrische koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kunnen de elektrische koelventil atoren
automatisch worden ingeschakeld als de airconditioning wordt in gescha-
keld en/of als de koelvloeistoftemperatuur hoog is. ( →Blz. 619)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 608 Wednesday, April 3, 2019 10:55 AM

6097-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging

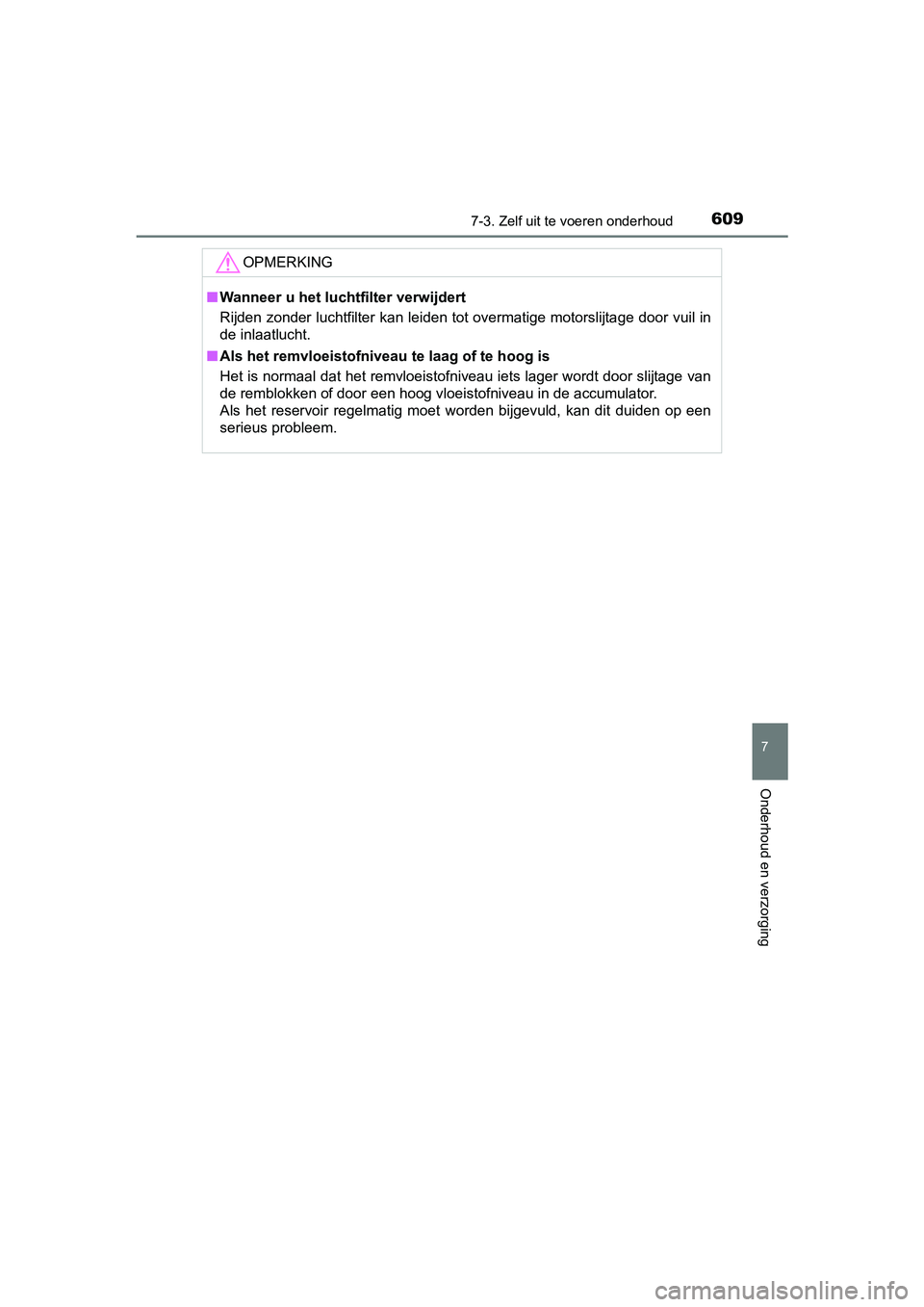

OPMERKING
■Wanneer u het lucht filter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijta ge door vuil in
de inlaatlucht.
■ Als het remvloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
de remblokken of door een hoog vloeistofniveau in de accumulato r.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 609 Wednesday, April 3, 2019 10:55 AM

6107-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)

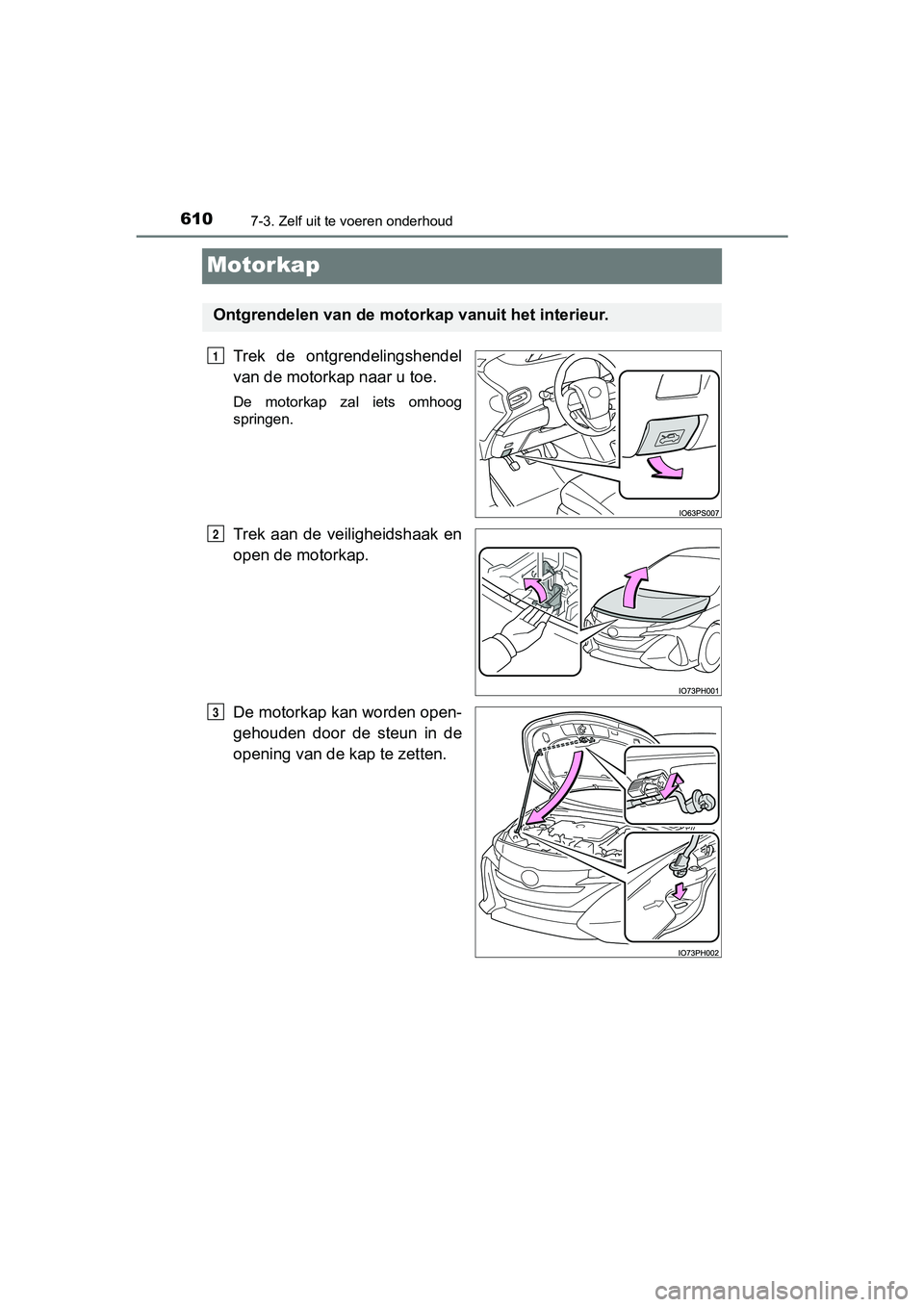

Motorkap
Trek de ontgrendelingshendel
van de motorkap naar u toe.
De motorkap zal iets omhoog
springen.
Trek aan de veiligheidshaak en
open de motorkap.
De motorkap kan worden open-
gehouden door de steun in de
opening van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
PRIUS PHV_OM_OM47C78E_(EE).book Page 610 Wednesday, April 3, 2019 10:55 AM

6117-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging

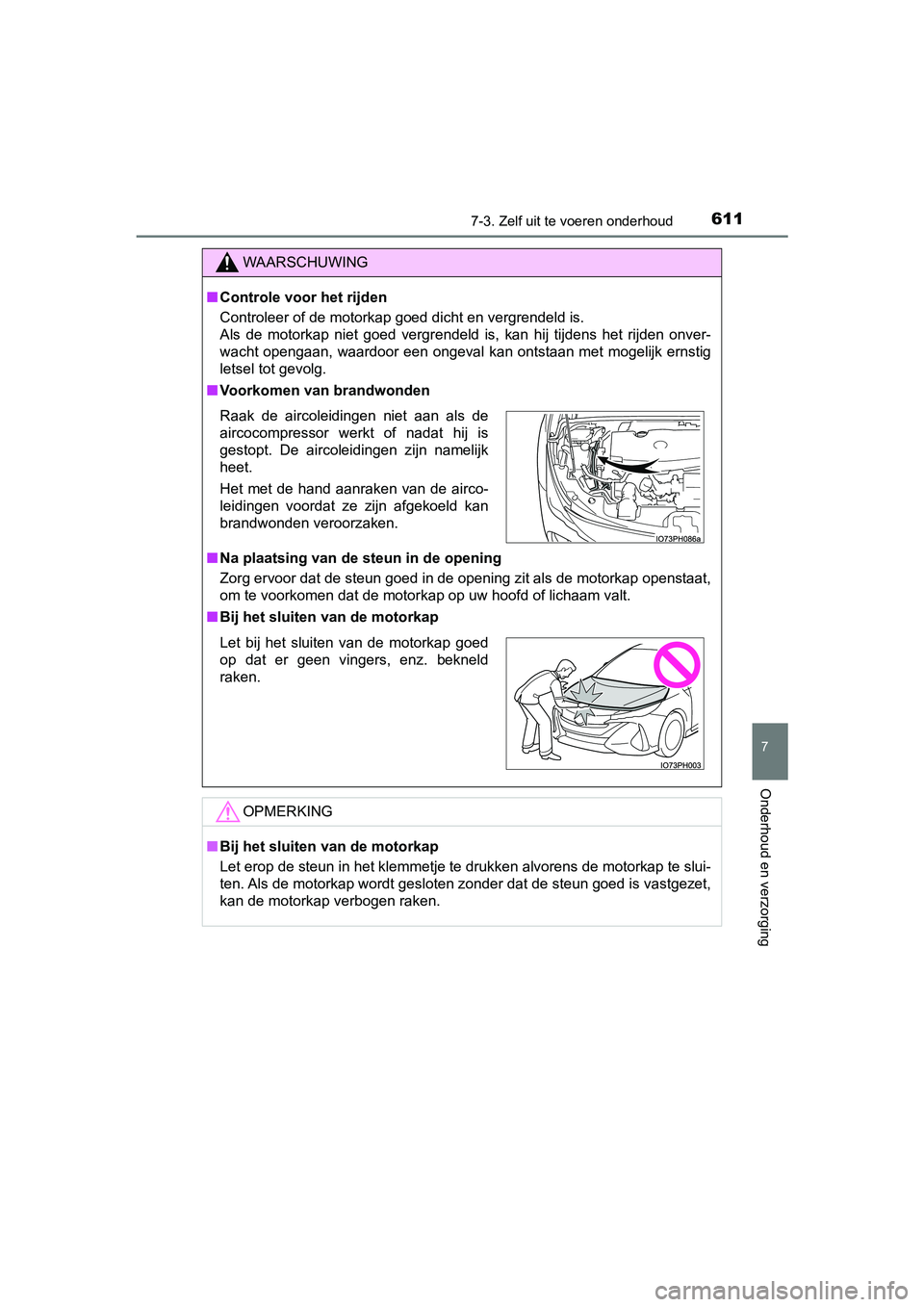

WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■ Voorkomen van brandwonden
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
■ Bij het sluiten van de motorkap
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motor kap te slui-
ten. Als de motorkap wordt gesloten zonder dat de steun goed is vastgezet,
kan de motorkap verbogen raken.
Raak de aircoleidingen niet aan als de
aircocompressor werkt of nadat hij is
gestopt. De aircoleidingen zijn namelijk
heet.
Het met de hand aanraken van de airco-
leidingen voordat ze zijn afgekoeld kan
brandwonden veroorzaken.
Let bij het sluiten van de motorkap goed
op dat er geen vingers, enz. bekneld
raken.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 611 Wednesday, April 3, 2019 10:55 AM

6127-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)

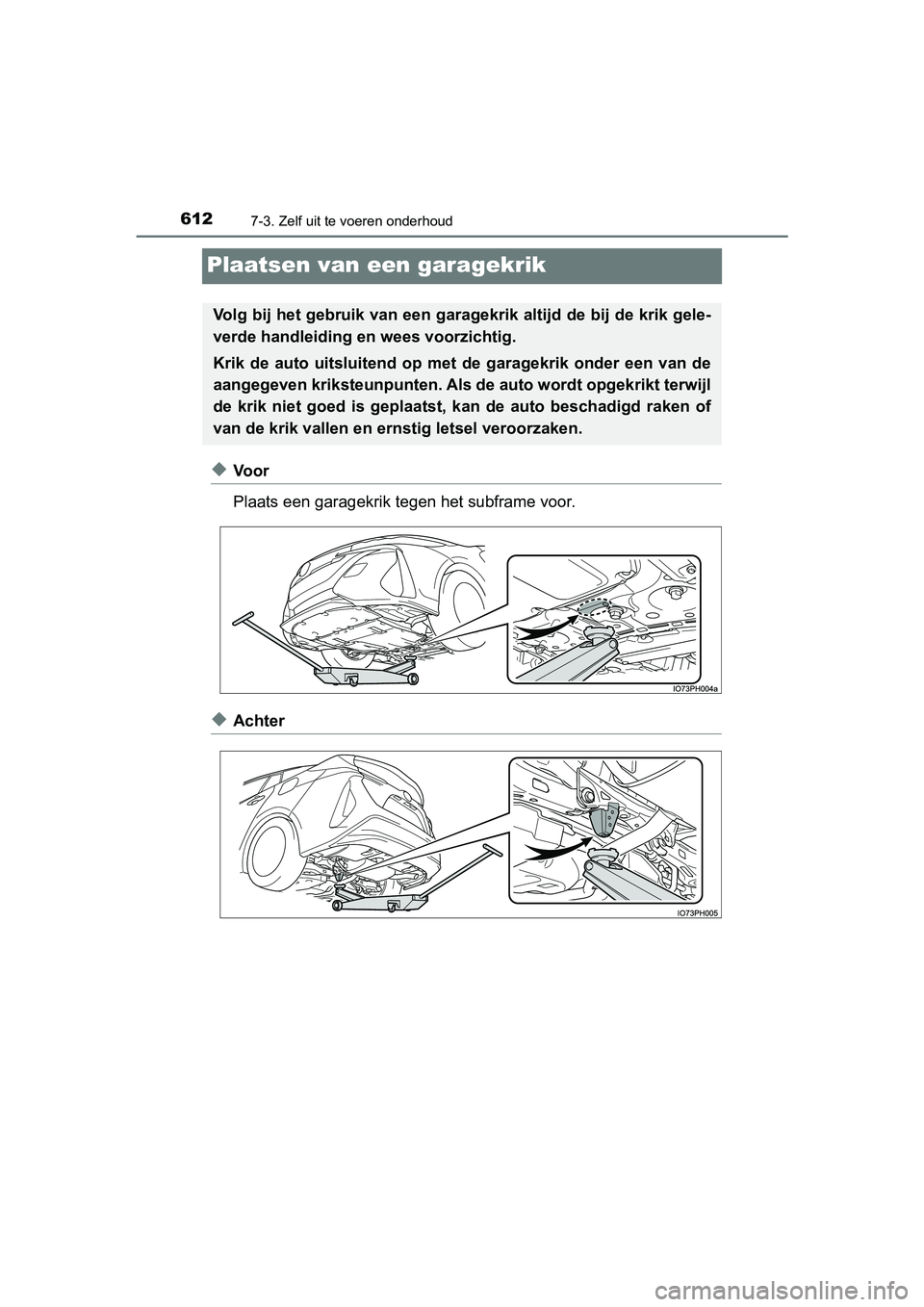

Plaatsen van een garagekrik
◆Voor
Plaats een garagekrik tegen het subframe voor.
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik g ele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en er nstig letsel veroorzaken.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 612 Wednesday, April 3, 2019 10:55 AM

6137-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging

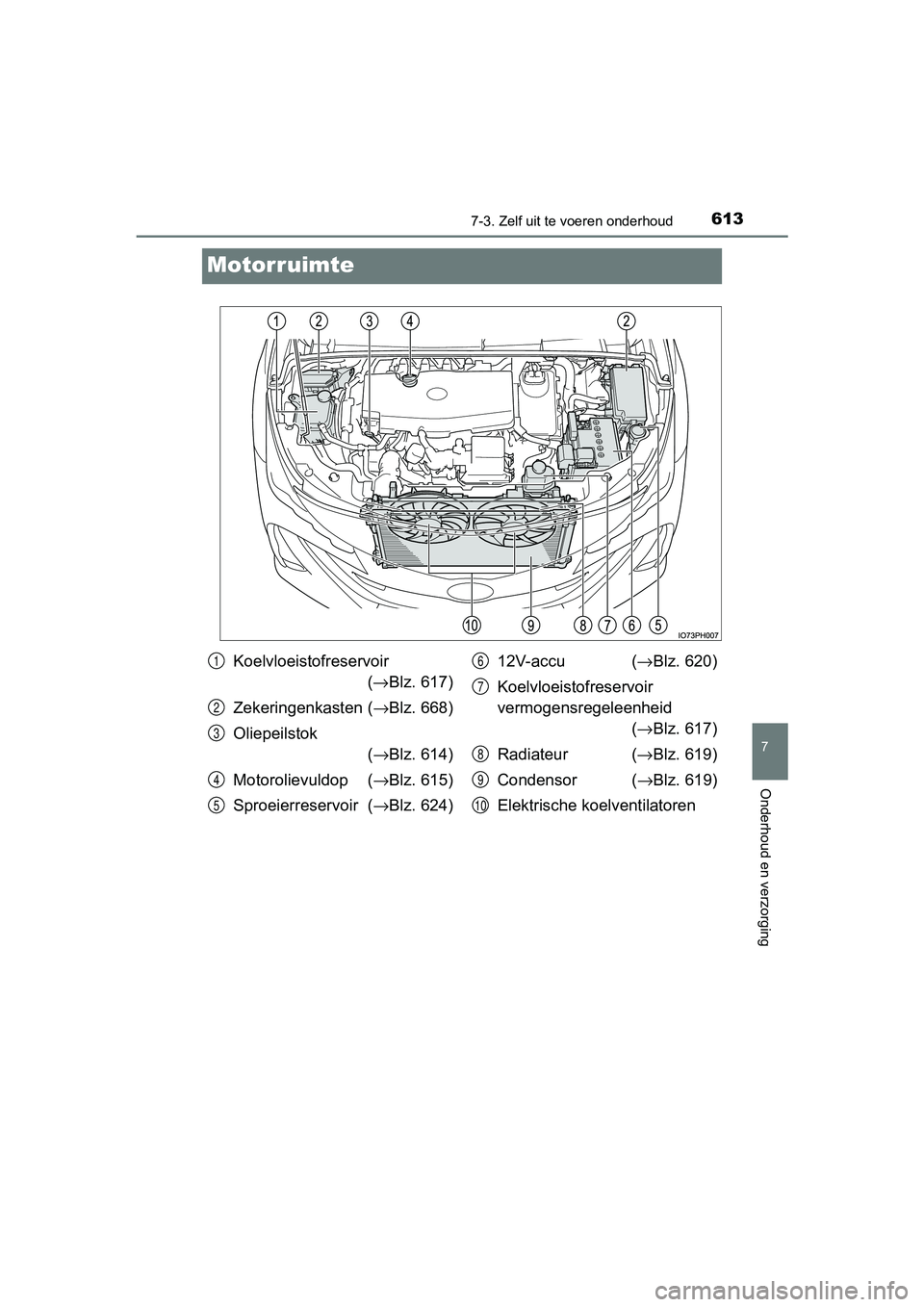

Motorruimte
Koelvloeistofreservoir
(→ Blz. 617)
Zekeringenkasten ( →Blz. 668)
Oliepeilstok (→ Blz. 614)
Motorolievuldop ( →Blz. 615)
Sproeierreservoir ( →Blz. 624) 12V-accu (
→Blz. 620)
Koelvloeistofreservoir
vermogensregeleenheid
( →Blz. 617)
Radiateur ( →Blz. 619)
Condensor ( →Blz. 619)
Elektrische koelventilatoren1
2
3
4
5
6
7
8
9
10
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 613 Wednesday, April 3, 2019 10:55 AM

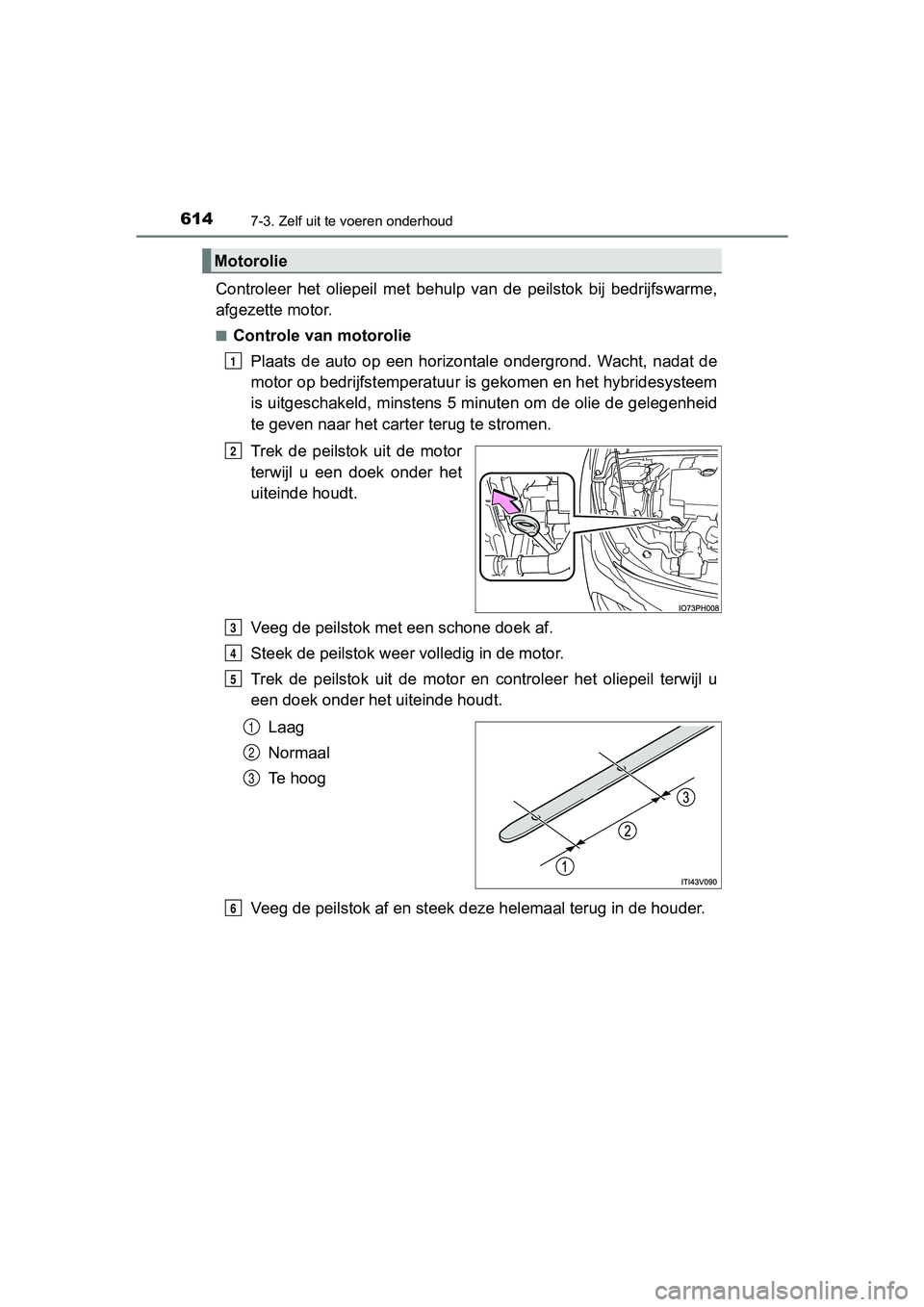

6147-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een horizontal e ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en het hybridesysteem
is uitgeschakeld, minstens 5 mi nuten om de olie de gelegenheid
te geven naar het carter terug te stromen.
Trek de peilstok uit de motor
terwijl u een doek onder het
uiteinde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor en controleer het oliepeil terwijl u
een doek onder het uiteinde houdt.
Laag
Normaal
Te hoog
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
4
5
1
2
3
6
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 614 Wednesday, April 3, 2019 10:55 AM

6157-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging

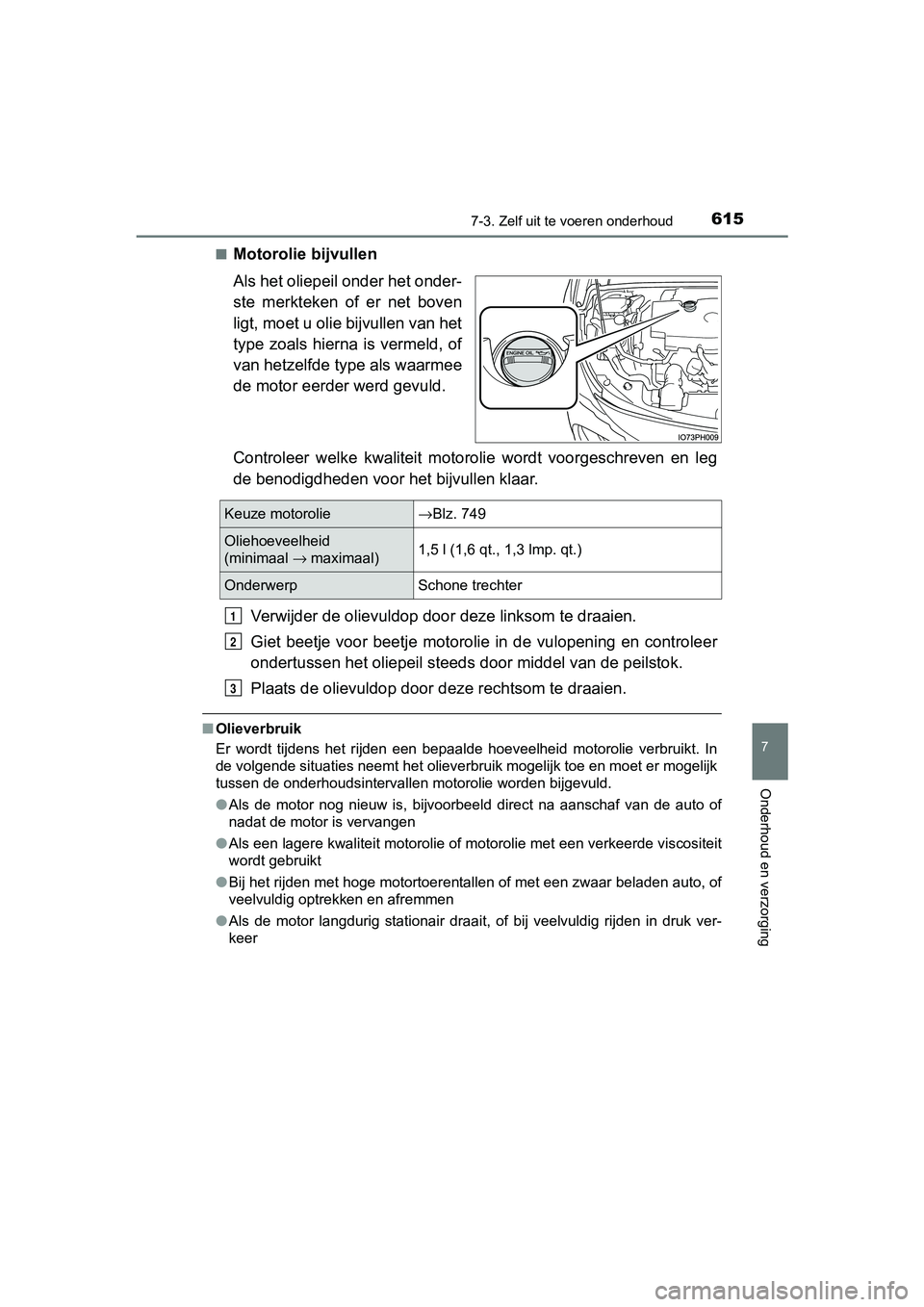

■Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en le g
de benodigdheden voor het bijvullen klaar.
Verwijder de olievuldop doo r deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controlee r
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door d eze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en mo et er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
● Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeer de viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen of met een zwaar bela den auto, of
veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rij den in druk ver-
keer
Keuze motorolie→Blz. 749
Oliehoeveelheid
(minimaal → maximaal)1,5 l (1,6 qt., 1,3 lmp. qt.)
OnderwerpSchone trechter
1
2
3
