2019 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

1842-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)

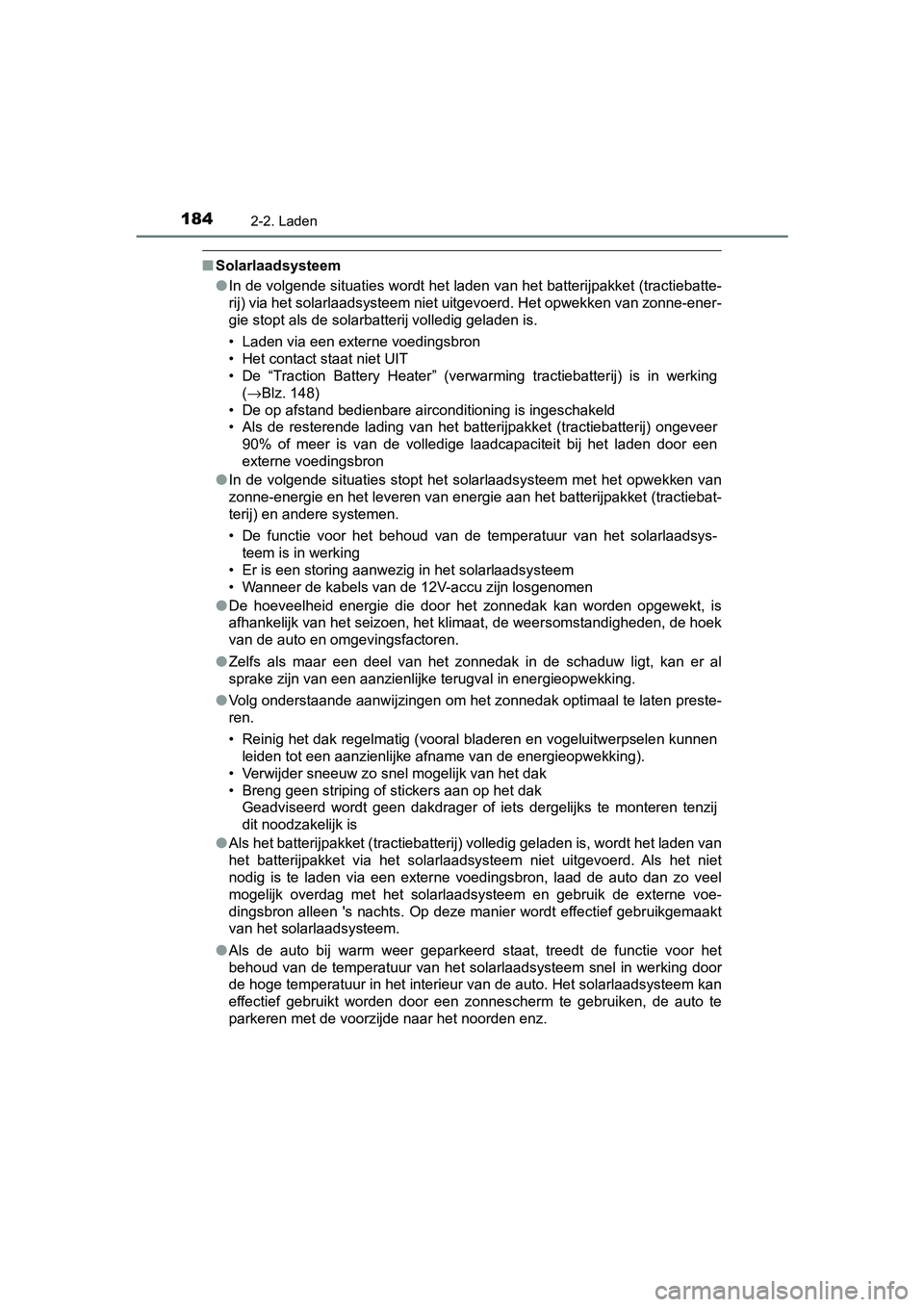

■Solarlaadsysteem
●In de volgende situaties wordt het laden van het batterijpakket (tractiebatte-
rij) via het solarlaadsysteem niet uitgevoerd. Het opwekken van zonne-ener-
gie stopt als de solarbatterij volledig geladen is.
• Laden via een externe voedingsbron
• Het contact staat niet UIT
• De “Traction Battery Heater” (verwarming tractiebatterij) is i n werking
( → Blz. 148)
• De op afstand bedienbare airconditioning is ingeschakeld
• Als de resterende lading van het batterijpakket (tractiebatter ij) ongeveer
90% of meer is van de volledige laadcapaciteit bij het laden do or een
externe voedingsbron
● In de volgende situaties stopt het solarlaadsysteem met het opw ekken van
zonne-energie en het leveren van energie aan het batterijpakket (tractiebat-
terij) en andere systemen.
• De functie voor het behoud van de temperatuur van het solarlaa dsys-
teem is in werking
• Er is een storing aanwezig in het solarlaadsysteem
• Wanneer de kabels van de 12V-accu zijn losgenomen
● De hoeveelheid energie die door het zonnedak kan worden opgewek t, is
afhankelijk van het seizoen, het klimaat, de weersomstandighede n, de hoek
van de auto en omgevingsfactoren.
● Zelfs als maar een deel van het zonnedak in de schaduw ligt, ka n er al
sprake zijn van een aanzienlijke terugval in energieopwekking.
● Volg onderstaande aanwijzingen om het zonnedak optimaal te laten preste-
ren.
• Reinig het dak regelmatig (vooral bladeren en vogeluitwerpsele n kunnen
leiden tot een aanzienlijke afname van de energieopwekking).
• Verwijder sneeuw zo snel mogelijk van het dak
• Breng geen striping of stickers aan op het dak Geadviseerd wordt geen dakdrager of iets dergelijks te monteren tenzij
dit noodzakelijk is
● Als het batterijpakket (tractiebatterij) volledig geladen is, wordt het laden van
het batterijpakket via het solarlaadsysteem niet uitgevoerd. Al s het niet
nodig is te laden via een externe voedingsbron, laad de auto dan zo veel
mogelijk overdag met het solarlaadsysteem en gebruik de externe voe-
dingsbron alleen 's nachts. Op deze manier wordt effectief gebr uikgemaakt
van het solarlaadsysteem.
● Als de auto bij warm weer geparkeerd staat, treedt de functie v oor het
behoud van de temperatuur van het solarlaadsysteem snel in werking door
de hoge temperatuur in het interieur van de auto. Het solarlaadsysteem kan
effectief gebruikt worden door een zonnescherm te gebruiken, de auto te
parkeren met de voorzijde naar het noorden enz.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 184 Wednesday, April 3, 2019 10:55 AM

1852-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)■

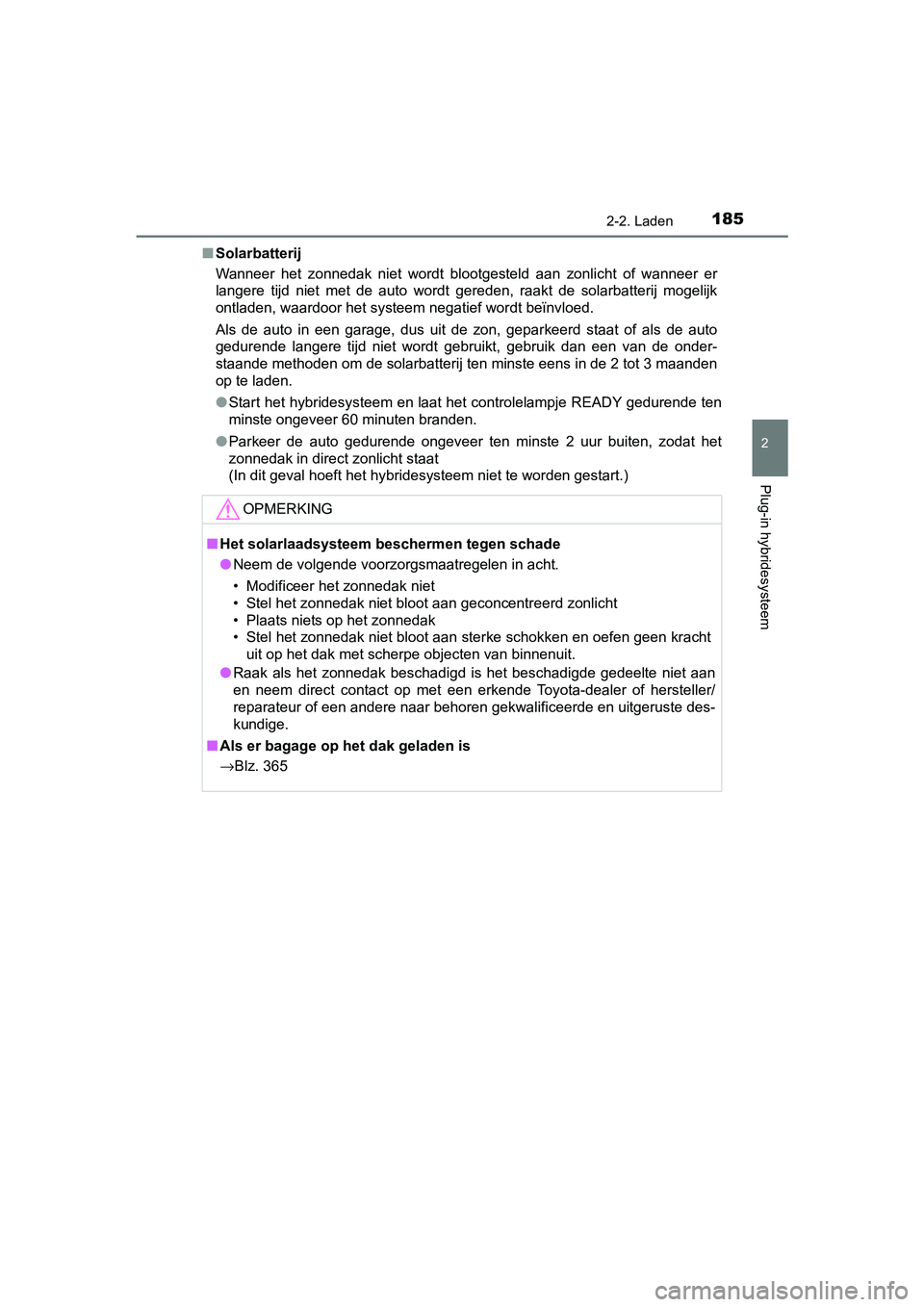

Solarbatterij
Wanneer het zonnedak niet wordt blootgesteld aan zonlicht of wa nneer er
langere tijd niet met de auto wordt gereden, raakt de solarbatt erij mogelijk
ontladen, waardoor het systeem negatief wordt beïnvloed.
Als de auto in een garage, dus uit de zon, geparkeerd staat of als de auto
gedurende langere tijd niet wordt gebruikt, gebruik dan een van de onder-
staande methoden om de solarbatterij ten minste eens in de 2 to t 3 maanden
op te laden.
● Start het hybridesysteem en laat het controlelampje READY gedur ende ten
minste ongeveer 60 minuten branden.
● Parkeer de auto gedurende ongeveer ten minste 2 uur buiten, zodat het
zonnedak in direct zonlicht staat
(In dit geval hoeft het hybridesysteem niet te worden gestart.)
OPMERKING
■Het solarlaadsysteem beschermen tegen schade
● Neem de volgende voorzorgsmaatregelen in acht.
• Modificeer het zonnedak niet
• Stel het zonnedak niet bloot aan geconcentreerd zonlicht
• Plaats niets op het zonnedak
• Stel het zonnedak niet bloot aan sterke schokken en oefen geen kracht
uit op het dak met scherpe objecten van binnenuit.
● Raak als het zonnedak beschadigd is het beschadigde gedeelte ni et aan
en neem direct contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■ Als er bagage op het dak geladen is
→ Blz. 365
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 185 Wednesday, April 3, 2019 10:55 AM

1862-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)

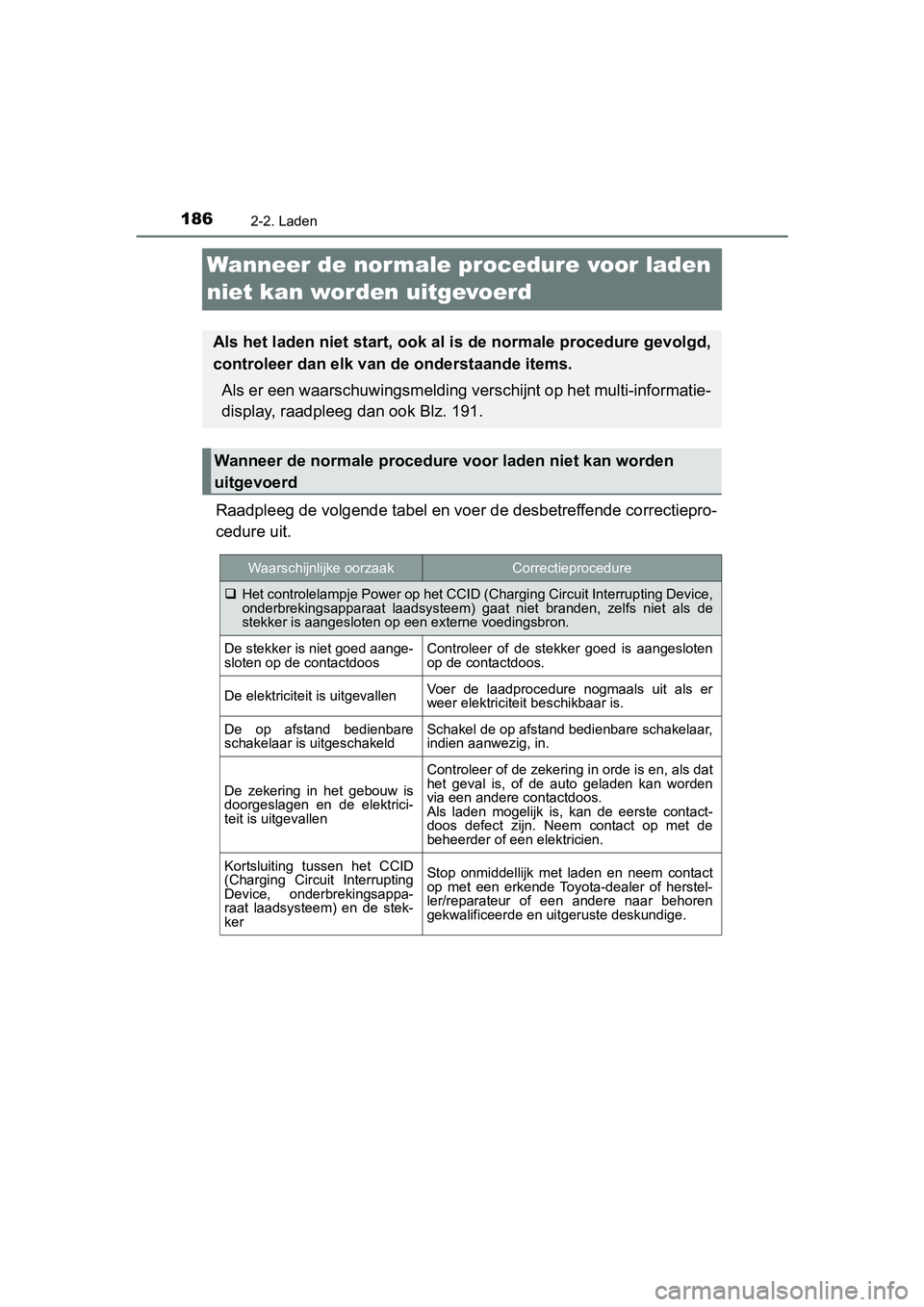

Wanneer de normale procedure voor laden
niet kan worden uitgevoerd
Raadpleeg de volgende tabel en voer de desbetreffende correctiepro-
cedure uit.
Als het laden niet start, ook al is de normale procedure gevolg d,
controleer dan elk van de onderstaande items.
Als er een waarschuwingsmelding verschijnt op het multi-informatie-
display, raadpleeg dan ook Blz. 191.
Wanneer de normale procedure v oor laden niet kan worden
uitgevoerd
Waarschijnlijke oorzaakCorrectieprocedure
 Het controlelampje Power op het CCID (Charging Circuit Interrup ting Device,
onderbrekingsappar aat laadsysteem) gaat niet branden, zelfs niet als de
stekker is aangesloten op een externe voedingsbron.
De stekker is niet goed aange-
sloten op de contactdoosControleer of de stekker goed is aangesloten
op de contactdoos.
De elektriciteit is uitgevallenVoer de laadprocedure nogmaals uit als er
weer elektriciteit beschikbaar is.
De op afstand bedienbare
schakelaar is uitgeschakeldSchakel de op afstand bedienbare schakelaar,
indien aanwezig, in.
De zekering in het gebouw is
doorgeslagen en de elektrici-
teit is uitgevallen
Controleer of de zekering in orde is en, als dat
het geval is, of de auto geladen kan worden
via een andere contactdoos.
Als laden mogelijk is, kan de eerste contact-
doos defect zijn. Neem contact op met de
beheerder of een elektricien.
Kortsluiting tussen het CCID
(Charging Circuit Interrupting
Device, onderbrekingsappa-
raat laadsysteem) en de stek-
kerStop onmiddellijk met l aden en neem contact
op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en ui tgeruste deskundige.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 186 Wednesday, April 3, 2019 10:55 AM

1872-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)

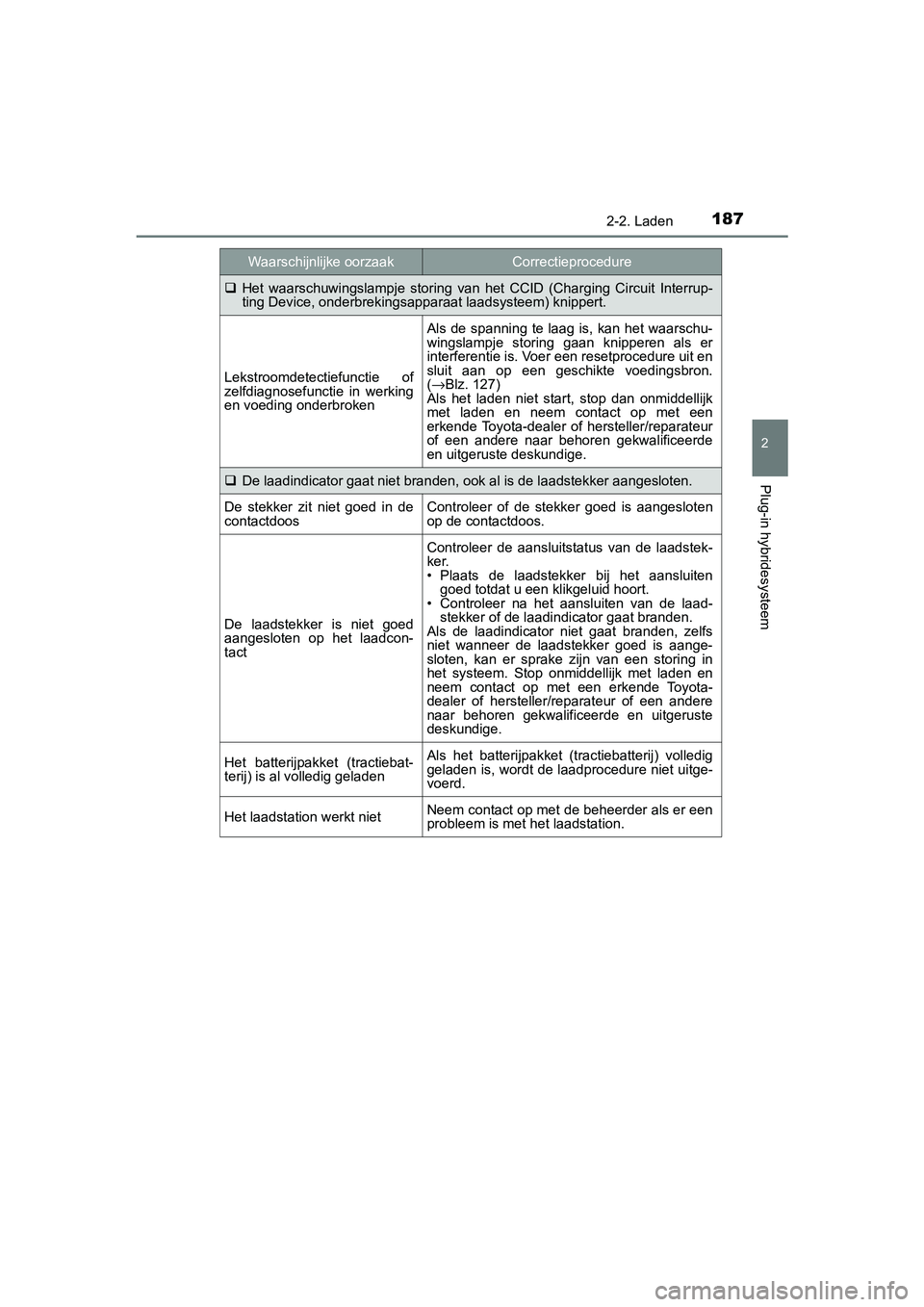

Het waarschuwingslampje storing van het CCID (Charging Circuit Interrup-
ting Device, onderbrekingsap paraat laadsysteem) knippert.
Lekstroomdetectiefunctie of
zelfdiagnosefunctie in werking
en voeding onderbroken
Als de spanning te laag is, kan het waarschu-
wingslampje storing gaan knipperen als er
interferentie is. Voer een resetprocedure uit en
sluit aan op een geschikte voedingsbron.
(→Blz. 127)
Als het laden niet start, stop dan onmiddellijk
met laden en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
 De laadindicator gaat niet bran den, ook al is de laadstekker aa ngesloten.
De stekker zit niet goed in de
contactdoosControleer of de stekker goed is aangesloten
op de contactdoos.
De laadstekker is niet goed
aangesloten op het laadcon-
tact
Controleer de aansluitstatus van de laadstek-
ker.
• Plaats de laadstekker bij het aansluiten
goed totdat u een klikgeluid hoort.
• Controleer na het aansluiten van de laad- stekker of de laadindicator gaat branden.
Als de laadindicator niet gaat branden, zelfs
niet wanneer de laadstekker goed is aange-
sloten, kan er sprake zijn van een storing in
het systeem. Stop onm iddellijk met laden en
neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige.
Het batterijpakket (tractiebat-
terij) is al volledig geladenAls het batterijpakket (tractiebatterij) volledig
geladen is, wordt de laadprocedure niet uitge-
voerd.
Het laadstation werkt nietNeem contact op met de beheerder als er een
probleem is met het laadstation.
Waarschijnlijke oorzaakCorrectieprocedure
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 187 Wednesday, April 3, 2019 10:55 AM

1882-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)

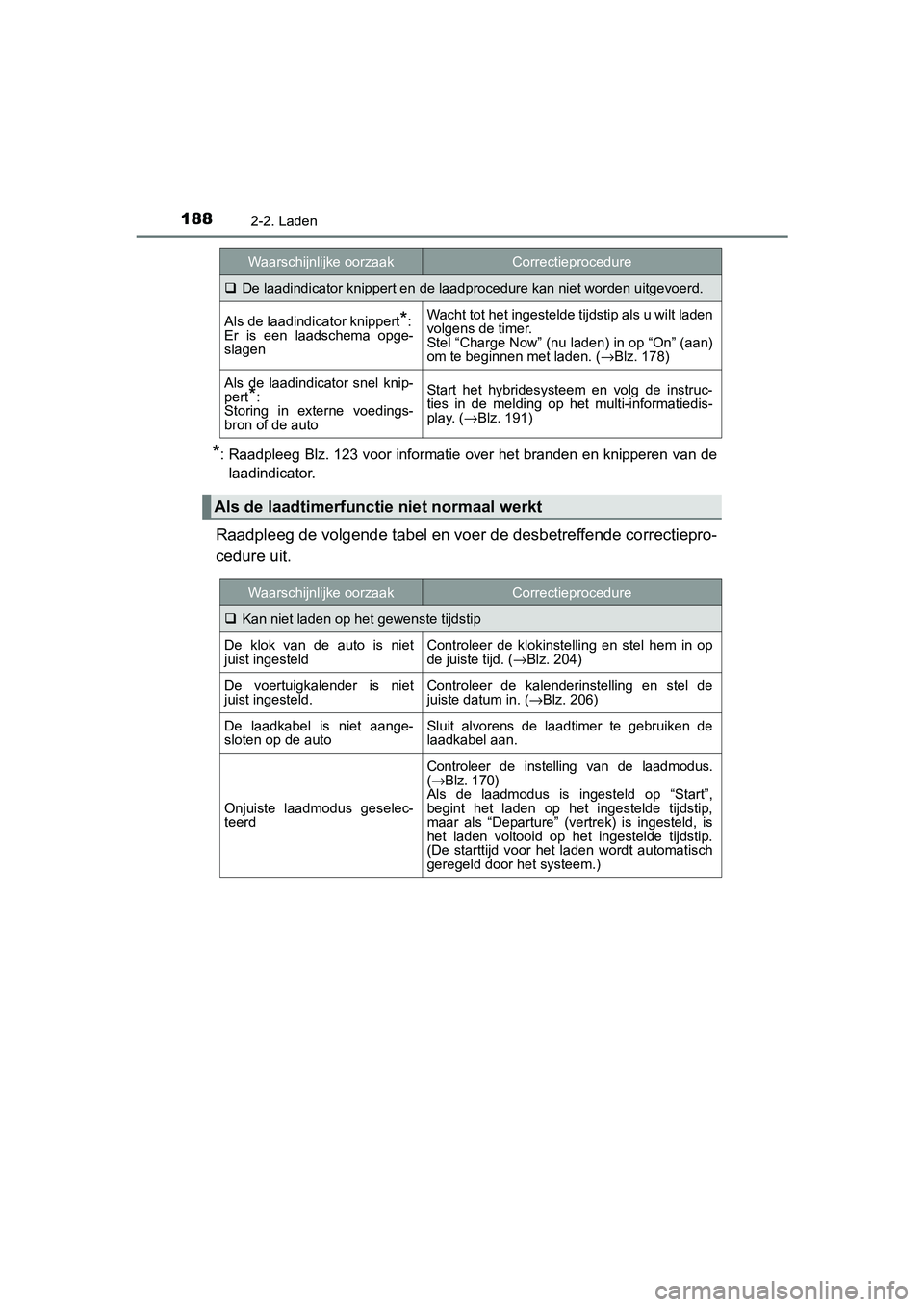

*: Raadpleeg Blz. 123 voor informatie over het branden en knipperen van de
laadindicator.
Raadpleeg de volgende tabel en voer de desbetreffende correctie pro-
cedure uit.
 De laadindicator knippert en de laadprocedure kan niet worden u itgevoerd.
Als de laadindicator knippert*:
Er is een laadschema opge-
slagenWacht tot het ingestelde tijdstip als u wilt laden
volgens de timer.
Stel “Charge Now” (nu laden) in op “On” (aan)
om te beginnen met laden. ( →Blz. 178)
Als de laadindicator snel knip-
pert*:
Storing in externe voedings-
bron of de autoStart het hybridesysteem en volg de instruc-
ties in de melding op het multi-informatiedis-
play. ( →Blz. 191)
Als de laadtimerfuncti e niet normaal werkt
Waarschijnlijke oorzaakCorrectieprocedure
Kan niet laden op het gewenste tijdstip
De klok van de auto is niet
juist ingesteldControleer de klokinstelling en stel hem in op
de juiste tijd. ( →Blz. 204)
De voertuigkalender is niet
juist ingesteld.Controleer de kalenderinstelling en stel de
juiste datum in. ( →Blz. 206)
De laadkabel is niet aange-
sloten op de autoSluit alvorens de laadtimer te gebruiken de
laadkabel aan.
Onjuiste laadmodus geselec-
teerd
Controleer de instelling van de laadmodus.
(→ Blz. 170)
Als de laadmodus is ingesteld op “Start”,
begint het laden op het ingestelde tijdstip,
maar als “Departure” (vertrek) is ingesteld, is
het laden voltooid op het ingestelde tijdstip.
(De starttijd voor het laden wordt automatisch
geregeld door het systeem.)
Waarschijnlijke oorzaakCorrectieprocedure
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 188 Wednesday, April 3, 2019 10:55 AM

1892-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)

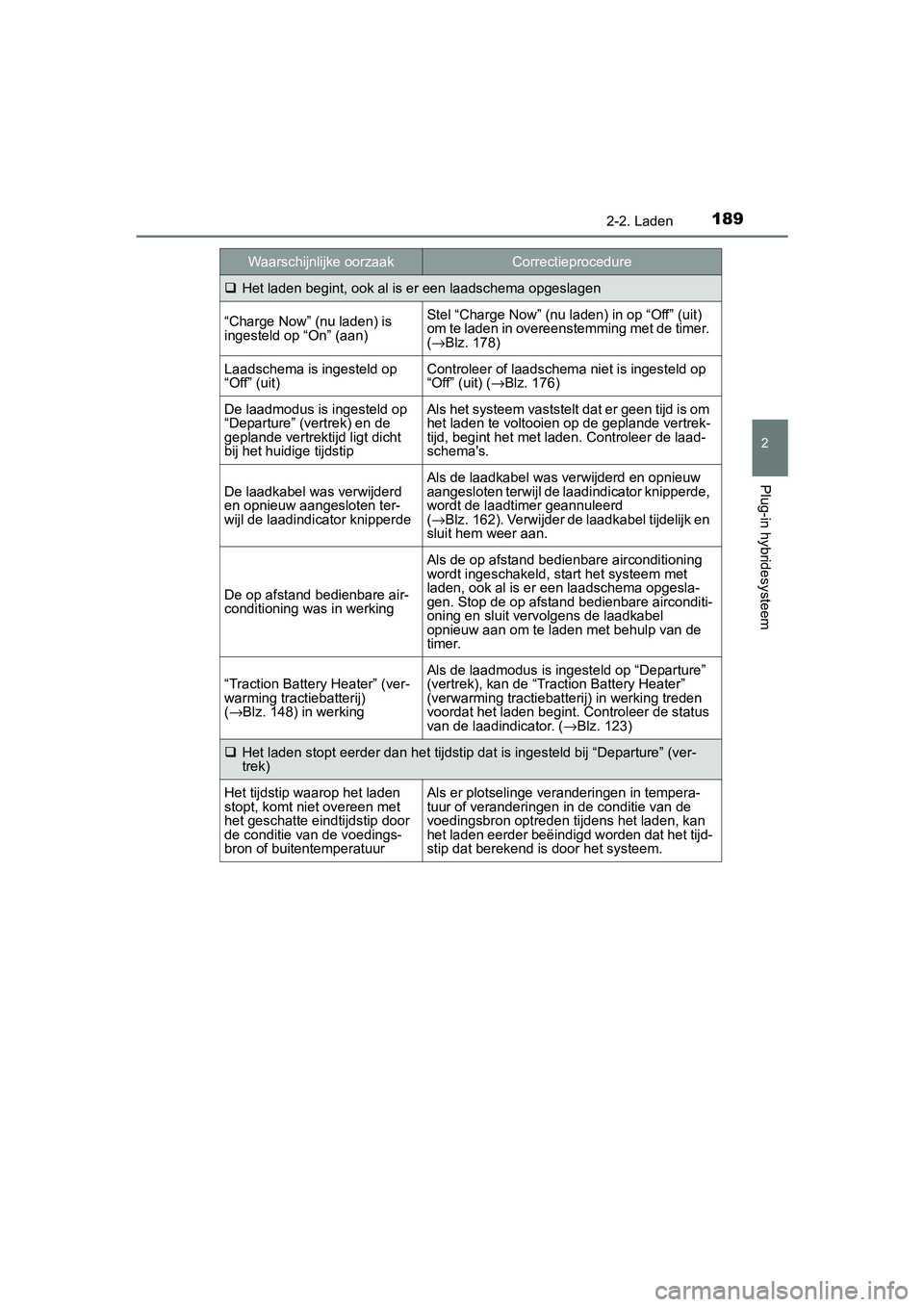

Het laden begint, ook al is er een laadschema opgeslagen
“Charge Now” (nu laden) is
ingesteld op “On” (aan)Stel “Charge Now” (nu l aden) in op “Off” (uit)
om te laden in overeenstemming met de timer.
(→Blz. 178)
Laadschema is ingesteld op
“Off” (uit)Controleer of laadschema niet is ingesteld op
“Off” (uit) (→Blz. 176)
De laadmodus is ingesteld op
“Departure” (vertrek) en de
geplande vertrektijd ligt dicht
bij het huidige tijdstipAls het systeem vaststelt dat er geen tijd is om
het laden te voltooien op de geplande vertrek-
tijd, begint het met laden. Controleer de laad-
schema's.
De laadkabel was verwijderd
en opnieuw aangesloten ter-
wijl de laadindicator knipperdeAls de laadkabel was verwijderd en opnieuw
aangesloten terwijl de laadindicator knipperde,
wordt de laadtim er geannuleerd
(→Blz. 162). Verwijder de laadkabel tijdelijk en
sluit hem weer aan.
De op afstand bedienbare air-
conditioning was in werking
Als de op afstand bedie nbare airconditioning
wordt ingeschakeld, s tart het systeem met
laden, ook al is er een laadschema opgesla-
gen. Stop de op afstand bedienbare airconditi-
oning en sluit vervo lgens de laadkabel
opnieuw aan om te laden met behulp van de
timer.
“Traction Battery Heater” (ver-
warming tractiebatterij)
(→ Blz. 148) in werkingAls de laadmodus is ingesteld op “Departure”
(vertrek), kan de “Traction Battery Heater”
(verwarming tractiebatterij) in werking treden
voordat het laden begint. Controleer de status
van de laadindicator. ( →Blz. 123)
Het laden stopt eerder dan het t ijdstip dat is ingesteld bij “Departure” (ver-
trek)
Het tijdstip waarop het laden
stopt, komt niet overeen met
het geschatte eindtijdstip door
de conditie van de voedings-
bron of buitentemperatuurAls er plotselinge veranderingen in tempera-
tuur of veranderingen in de conditie van de
voedingsbron optreden ti jdens het laden, kan
het laden eerder beëindigd worden dat het tijd-
stip dat berekend is door het systeem.
Waarschijnlijke oorzaakCorrectieprocedure
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 189 Wednesday, April 3, 2019 10:55 AM

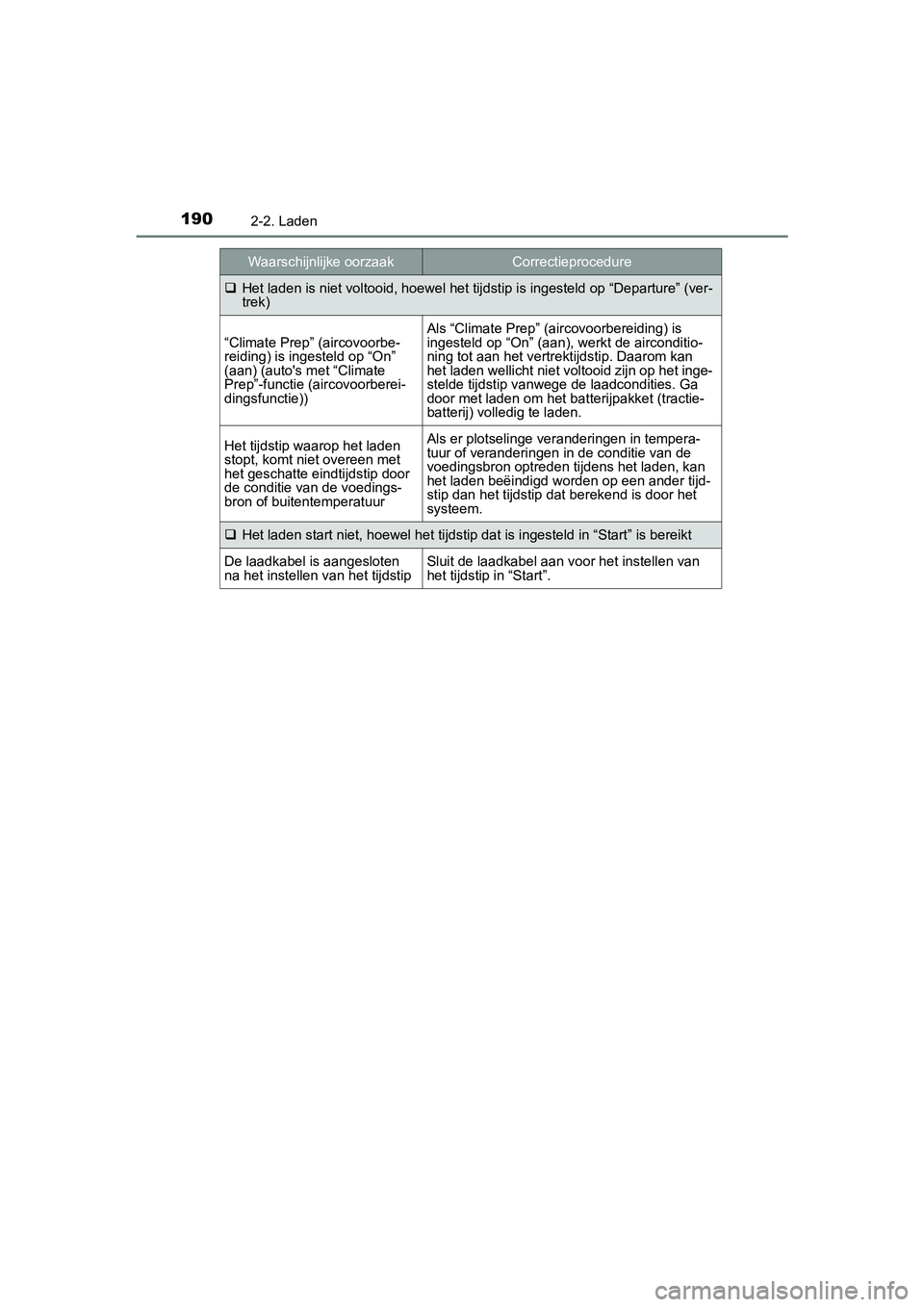

1902-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)
Het laden is niet voltooid, hoew el het tijdstip is ingesteld op “Departure” (ver-
trek)
“Climate Prep” (aircovoorbe-
reiding) is ingesteld op “On”
(aan) (auto's met “Climate
Prep”-functie (aircovoorberei-
dingsfunctie))Als “Climate Prep” (aircovoorbereiding) is
ingesteld op “On” (aan), werkt de airconditio-
ning tot aan het vertre ktijdstip. Daarom kan
het laden wellicht niet voltooid zijn op het inge-
stelde tijdstip vanwege de laadcondities. Ga
door met laden om het bat terijpakket (tractie-
batterij) volledig te laden.
Het tijdstip waarop het laden
stopt, komt niet overeen met
het geschatte eindtijdstip door
de conditie van de voedings-
bron of buitentemperatuurAls er plotselinge veranderingen in tempera-
tuur of veranderingen in de conditie van de
voedingsbron optreden ti jdens het laden, kan
het laden beëindigd wo rden op een ander tijd-
stip dan het tijdstip dat berekend is door het
systeem.
 Het laden start niet, hoewel het tijdstip dat is ingesteld in “Start” is bereikt
De laadkabel is aangesloten
na het instellen van het tijdstipSluit de laadkabel aan voor het instellen van
het tijdstip in “Start”.
Waarschijnlijke oorzaakCorrectieprocedure
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 190 Wednesday, April 3, 2019 10:55 AM

1912-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)

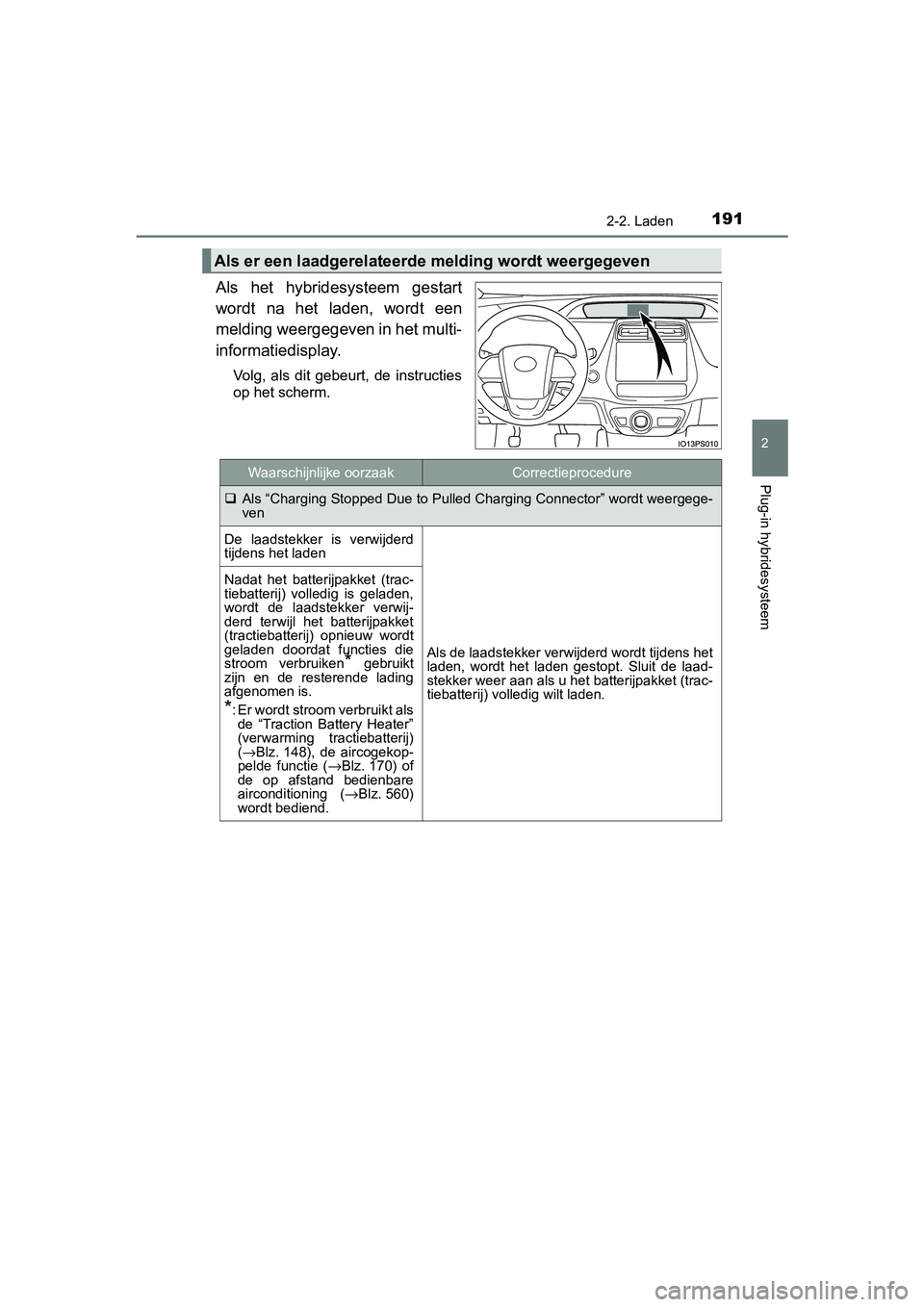

Als het hybridesysteem gestart
wordt na het laden, wordt een
melding weergegeven in het multi-
informatiedisplay.
Volg, als dit gebeurt, de instructies
op het scherm.
Als er een laadgerelateerde melding wordt weergegeven
Waarschijnlijke oorzaakCorrectieprocedure
Als “Charging Stopped Due to Pulled Charging Connector” wordt w eergege-
ven
De laadstekker is verwijderd
tijdens het laden
Als de laadstekker verwijderd wordt tijdens het
laden, wordt het laden gestopt. Sluit de laad-
stekker weer aan als u he t batterijpakket (trac-
tiebatterij) volledig wilt laden.
Nadat het batterijpakket (trac-
tiebatterij) volledig is geladen,
wordt de laadstekker verwij-
derd terwijl het batterijpakket
(tractiebatterij ) opnieuw wordt
geladen doordat functies die
stroom verbruiken
* gebruikt
zijn en de resterende lading
afgenomen is.
*: Er wordt stroom verbruikt als de “Traction Battery Heater”
(verwarming tractiebatterij)
(→Blz. 148), de aircogekop-
pelde functie ( →Blz. 170) of
de op afstand bedienbare
airconditioning ( →Blz. 560)
wordt bediend.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 191 Wednesday, April 3, 2019 10:55 AM
