6968-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
*1: Waarschuwingszoemer remsysteem:
Als er zich een probleem voordoet dat de remprestaties nadelig zou kun-
nen beïnvloeden, gaat het waarschuwingslampje branden en klinkt er een
waarschuwingszoemer.
*2: Waarschuwingszoemer lage oliedruk: Het waarschuwingslampje lage oliedruk wordt weergegeven wanneer het
controlelampje READY brandt en er klinkt ook onafgebroken een z oemer
gedurende maximaal ongeveer 30 seconden.
*3: Waarschuwingslampje open portier/achterklep: De waarschuwingszoemer open portier/achterklep klinkt om aan te geven
dat een of meerdere portieren/de achterklep niet goed gesloten zijn (als de
rijsnelheid 5 km/h of hoger is).
*4: Waarschuwingszoemer veiligheidsgordel: De waarschuwingszoemer voor de veiligheidsgordel herinnert de b estuur-
der, de voorpassagier en de achterpassagiers eraan de veilighei dsgordel
om te doen. De zoemer klinkt gedurende 30 seconden intermitteren d
vanaf een rijsnelheid van 20 km/h. Als de veiligheidsgordel daar na nog
niet is vastgemaakt, laat de zoemer gedurende 90 seconden een a nder
geluid horen.
*5: Dit symbool wordt weergegeven op he t multi-informatiedisplay.
■Detectiesensor voorpassagier, controlelampje veiligheidsgordel en
waarschuwingszoemer
●Als er bagage wordt geplaatst op de passagiersstoel kan de dete ctiesensor
het controlelampje laten knipperen en de waarschuwingszoemer la ten klin-
ken, ook al zit er niemand op de passagiersstoel.
● Als er op de stoel een kussen wordt geplaatst, werkt de sensor wellicht niet
goed, waardoor ook het waarschuwingslampje niet goed werkt.
■ Waarschuwingslampje (waarschuwin gszoemer) elektrische stuurbe-
krachtiging
Als de spanning van de 12V-accu laag is of tijdelijk daalt, kan het waarschu-
wingslampje van de elektrische stuurbekrachtiging gaan branden en kan er
een waarschuwingszoemer klinken.
■ Als het motorcontrolelampje ti jdens het rijden gaat branden
Het motorcontrolelampje gaat branden als de brandstoftank volle dig leeg
raakt. Vul de brandstoftank onmiddellijk als deze leeg is. Het motorcontrole-
lampje gaat na enkele ritten weer uit.
Neem zo snel mogelijk contact op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige als het motorcontrolelampje niet uitgaat.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 696 Wednesday, April 3, 2019 10:55 AM

6978-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen

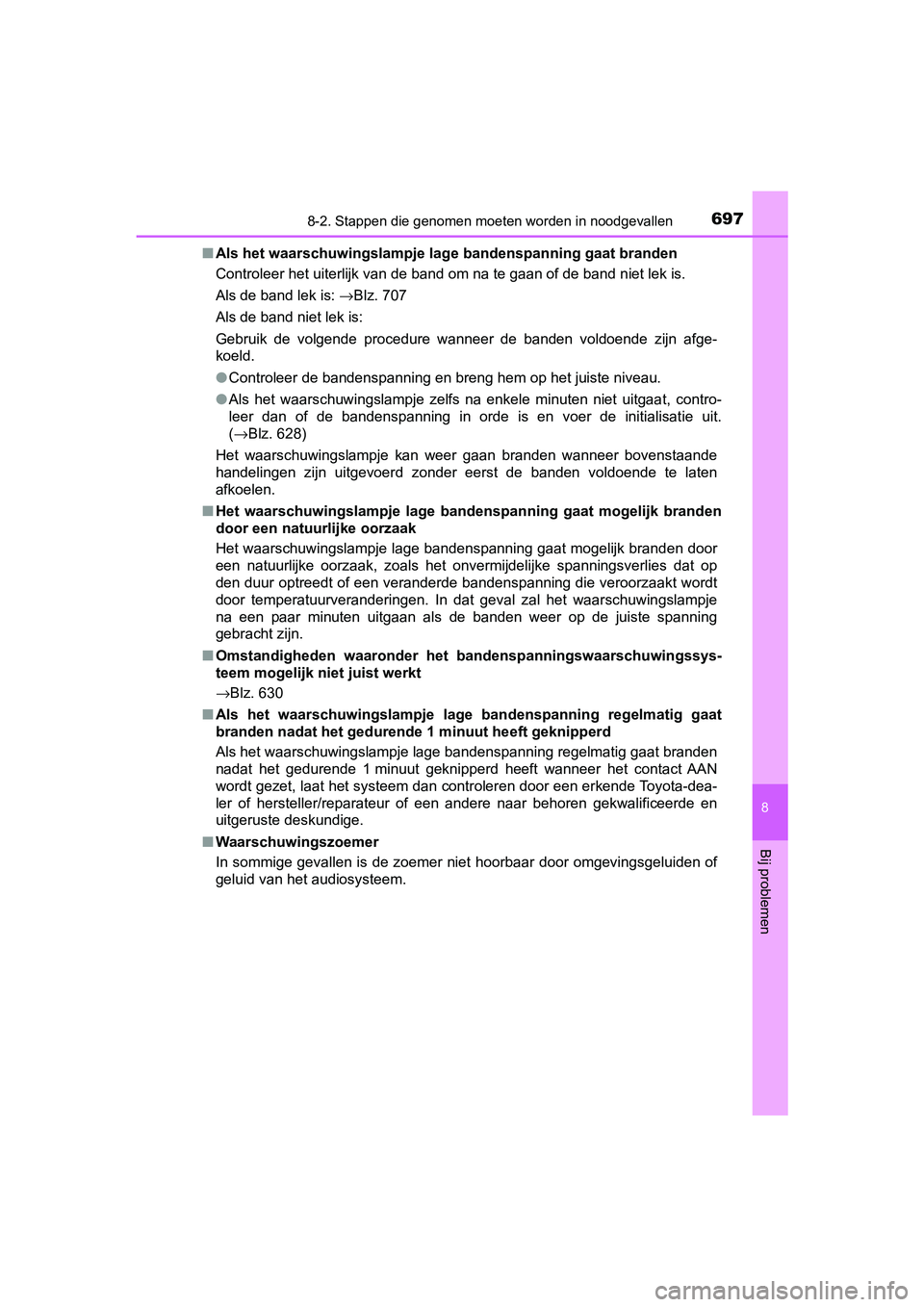

■Als het waarschuwingslampje lage bandenspanning gaat branden
Controleer het uiterlijk van de band om na te gaan of de band n iet lek is.
Als de band lek is: →Blz. 707
Als de band niet lek is:
Gebruik de volgende procedure wanneer de banden voldoende zijn afge-
koeld.
● Controleer de bandenspanning en breng hem op het juiste niveau.
● Als het waarschuwingslampje zelfs na enkele minuten niet uitgaa t, contro-
leer dan of de bandenspanning in orde is en voer de initialisat ie uit.
( →Blz. 628)
Het waarschuwingslampje kan weer gaan branden wanneer bovenstaa nde
handelingen zijn uitgevoerd zonder eerst de banden voldoende te laten
afkoelen.
■ Het waarschuwingslampje lage bandenspanning gaat mogelijk brand en
door een nat uurlijke oorzaak
Het waarschuwingslampje lage bandenspanning gaat mogelijk brand en door
een natuurlijke oorzaak, zoals het onvermijdelijke spanningsver lies dat op
den duur optreedt of een veranderde bandenspanning die veroorzaakt wordt
door temperatuurveranderingen. In dat geval zal het waarschuwin gslampje
na een paar minuten uitgaan als de banden weer op de juiste spa nning
gebracht zijn.
■ Omstandigheden waaronder het bandenspanningswaarschuwingssys-
teem mogelijk niet juist werkt
→Blz. 630
■ Als het waarschuwingslampje lage bandenspanning regelmatig gaat
branden nadat het gedurende 1 minuut heeft geknipperd
Als het waarschuwingslampje lage bandenspanning regelmatig gaat branden
nadat het gedurende 1 minuut geknipperd heeft wanneer het contac t AAN
wordt gezet, laat het systeem dan controleren door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali ficeerde en
uitgeruste deskundige.
■ Waarschuwingszoemer
In sommige gevallen is de zoemer niet hoorbaar door omgevingsge luiden of
geluid van het audiosysteem.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 697 Wednesday, April 3, 2019 10:55 AM

6988-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)

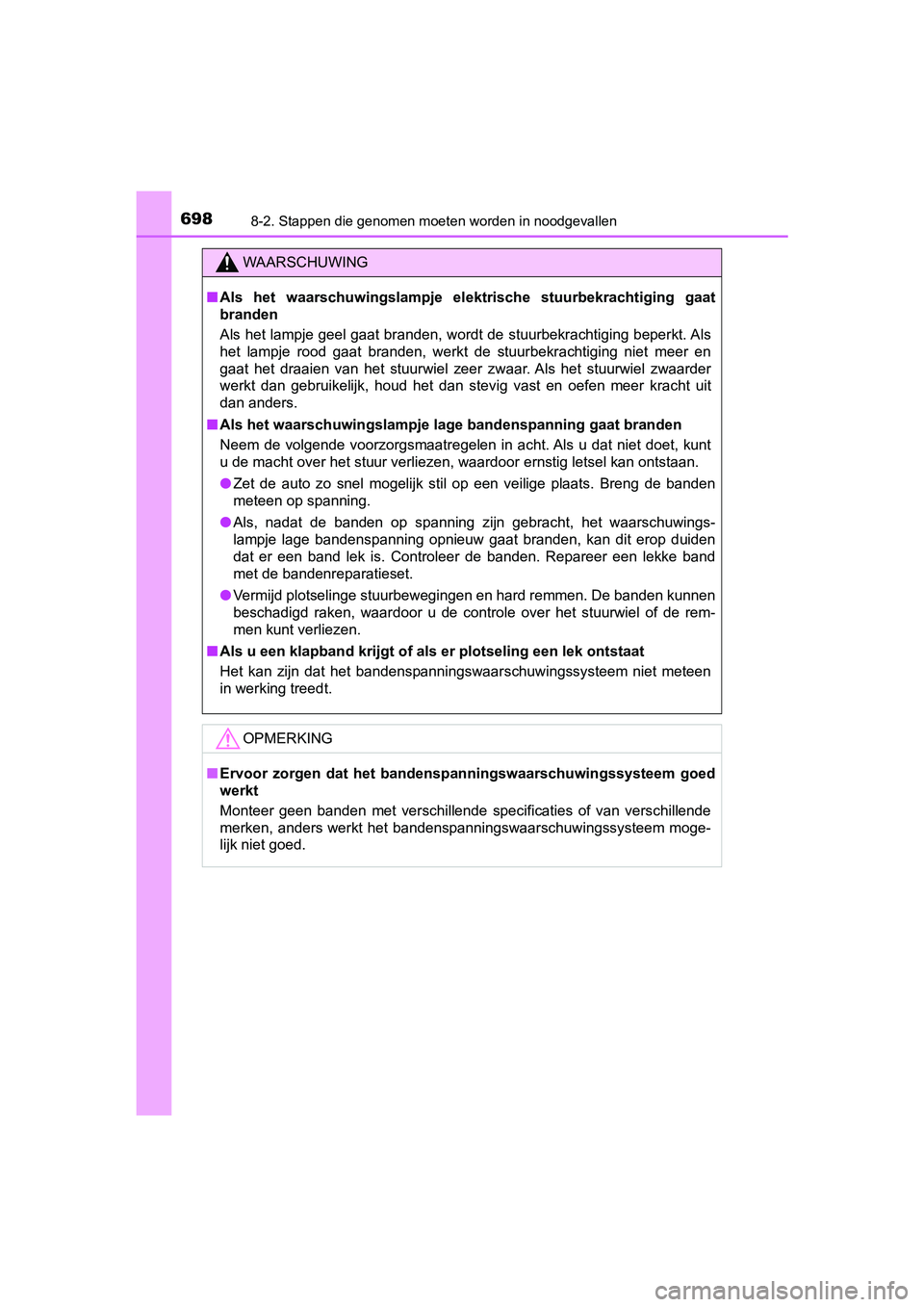

WAARSCHUWING
■Als het waarschuwingslampje el ektrische stuurbekrachtiging gaat
branden
Als het lampje geel gaat branden, wordt de stuurbekrachtiging b eperkt. Als
het lampje rood gaat branden, werkt de stuurbekrachtiging niet meer en
gaat het draaien van het stuurwiel zeer zwaar. Als het stuurwie l zwaarder
werkt dan gebruikelijk, houd het dan stevig vast en oefen meer kracht uit
dan anders.
■ Als het waarschuwingslampje lag e bandenspanning gaat branden
Neem de volgende voorzorgsmaatregelen in acht. Als u dat niet doet, kunt
u de macht over het stuur verliezen, waardoor ernstig letsel kan ontstaan.
● Zet de auto zo snel mogelijk stil op een veilige plaats. Breng de banden
meteen op spanning.
● Als, nadat de banden op spanning zijn gebracht, het waarschuwin gs-
lampje lage bandenspanning opnieuw gaat branden, kan dit erop d uiden
dat er een band lek is. Controleer de banden. Repareer een lekk e band
met de bandenreparatieset.
● Vermijd plotselinge stuurbewegingen en hard remmen. De banden k unnen
beschadigd raken, waardoor u de controle over het stuurwiel of de rem-
men kunt verliezen.
■ Als u een klapband krijgt of als er plotseling een lek ontstaat
Het kan zijn dat het bandenspanningswaarschuwingssysteem niet m eteen
in werking treedt.
OPMERKING
■ Ervoor zorgen dat he t bandenspanningswaarschuwingssysteem goed
werkt
Monteer geen banden met verschillende specificaties of van vers chillende
merken, anders werkt het bandenspanningswaarschuwingssysteem mo ge-
lijk niet goed.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 698 Wednesday, April 3, 2019 10:55 AM

6998-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen

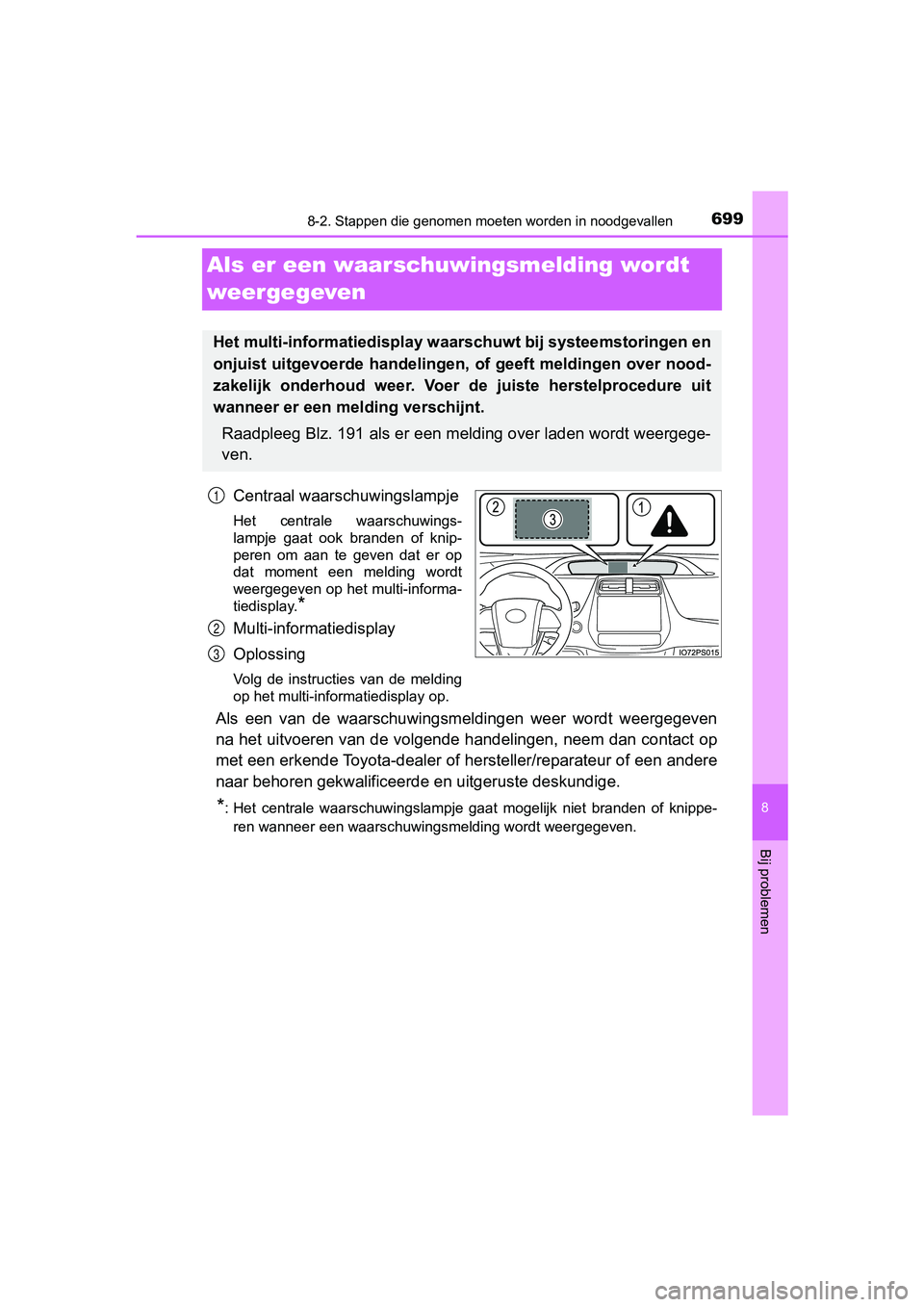

Als er een waarschuwingsmelding wordt
weergegeven
Centraal waarschuwingslampje
Het centrale waarschuwings-
lampje gaat ook branden of knip-
peren om aan te geven dat er op
dat moment een melding wordt
weergegeven op het multi-informa-
tiedisplay.
*
Multi-informatiedisplay
Oplossing
Volg de instructies van de melding
op het multi-informatiedisplay op.
Als een van de waarschuwingsmeldingen weer wordt weergegeven
na het uitvoeren van de volgende handelingen, neem dan contact op
met een erkende Toyota-dealer of hersteller/reparateur of een a ndere
naar behoren gekwalificeerde en uitgeruste deskundige.
*: Het centrale waarschuwingslampje gaat mogelijk niet branden of knippe-
ren wanneer een waarschuwingsmelding wordt weergegeven.
Het multi-informatiedisplay waarschuwt bij systeemstoringen en
onjuist uitgevoerde h andelingen, of geeft meldingen over nood-
zakelijk onderhoud weer. Voer de juiste herstelprocedure uit
wanneer er een melding verschijnt.
Raadpleeg Blz. 191 als er een melding over laden wordt weergege-
ven.
1
2
3
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 699 Wednesday, April 3, 2019 10:55 AM

7008-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
De waarschuwingslampjes en waar schuwingszoemers werken afhan-
kelijk van de soort melding. Al s de melding aangeeft dat contro le door
een dealer noodzakelijk is, laa t de auto dan onmiddellijk nakij ken door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar
behoren gekwalificeerde en uitgeruste deskundige.
De werking van de waarschuwingslampjes en waarschuwingszoe-
mers kan afwijken van de aangegeven werking. Voer in dit geval de
correctieprocedure uit overeenk omstig de weergegeven melding.
*: Een zoemer klinkt voor het eerst en er verschijnt een melding op het multi-
informatiedisplay.
Meldingen en waarschuwingen
Waar-
schuwings-
lampje
systeemWaar-
schuwings- zoemer
*
Waarschuwing
Gaat
branden⎯Klinkt
Duidt op een belangrijke situatie, bij-
voorbeeld wanneer een rijsysteem
defect is of wanneer er gevaar ont-
staat wanneer de herstelprocedure
niet wordt uitgevoerd
⎯
Gaat
branden of knipperen
Klinkt
Duidt op een belangrijke situatie, bij-
voorbeeld wanneer de systemen die
worden aangegeven op het multi-infor-
matiedisplay defect zijn.
Knippert⎯Klinkt
Geeft een bepaalde situatie aan, bij-
voorbeeld wanneer er schade aan de
auto is, of wanneer er gevaar bestaat
Gaat
branden⎯Klinkt niet
Geeft een bepaalde conditie aan, bij-
voorbeeld een storing in de elektroni-
sche onderdelen, de staat van de
onderdelen, of wanneer er onderhoud
vereist is
Knippert⎯Klinkt niet
Geeft een bepaalde situatie aan, bij-
voorbeeld wanneer een handeling
onjuist is uitgevoerd, of hoe een han-
deling op juiste wijze moet worden uit-
gevoerd
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 700 Wednesday, April 3, 2019 10:55 AM

7018-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen

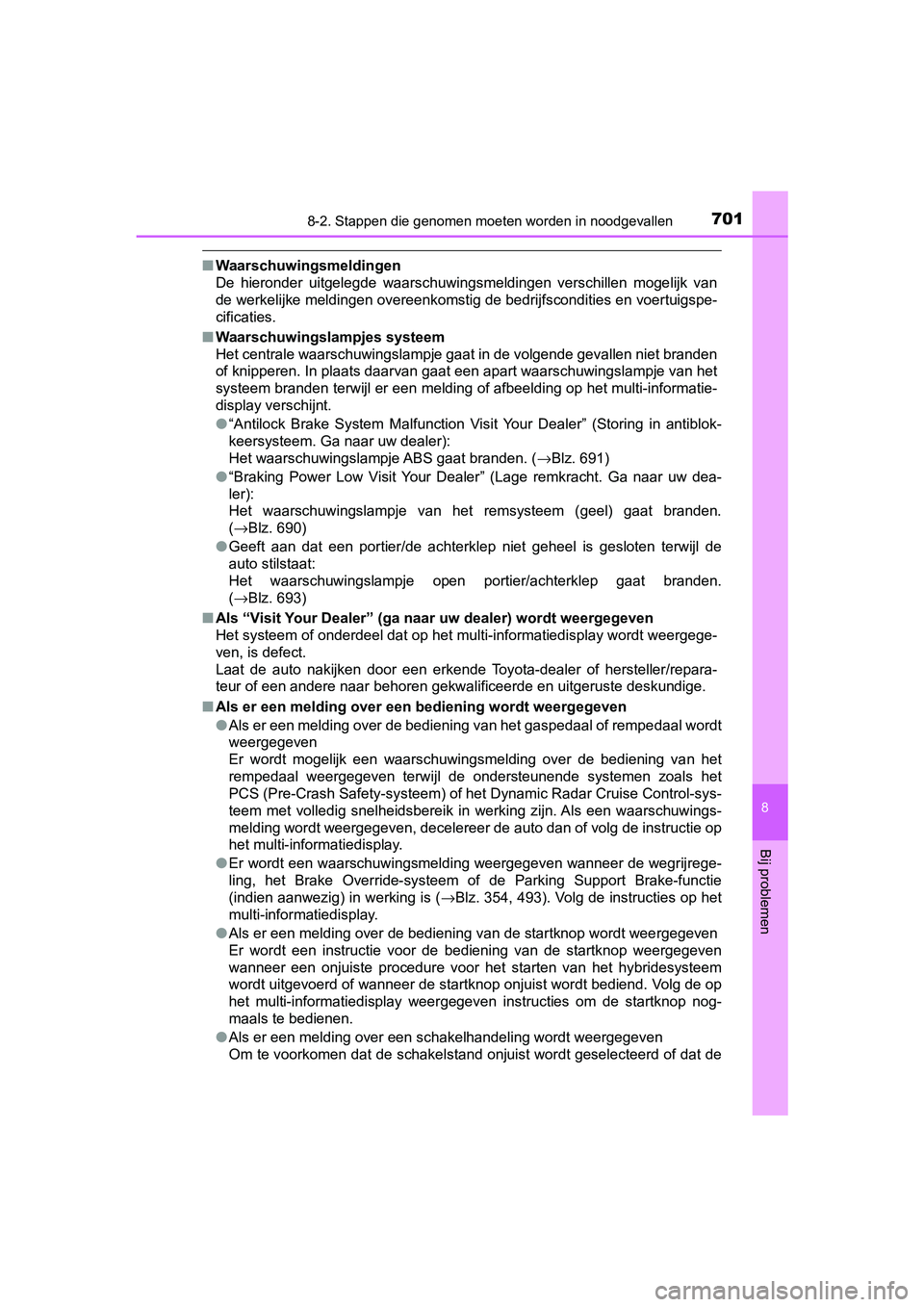

■Waarschuwingsmeldingen
De hieronder uitgelegde waarschuwingsmeldingen verschillen moge lijk van
de werkelijke meldingen overeenkomstig de bedrijfscondities en voertuigspe-
cificaties.
■ Waarschuwingslampjes systeem
Het centrale waarschuwingslampje gaat in de volgende gevallen n iet branden
of knipperen. In plaats daarvan gaat een apart waarschuwingslampje van het
systeem branden terwijl er een melding of afbeelding op het mul ti-informatie-
display verschijnt.
● “Antilock Brake System Malfunction Visit Your Dealer” (Storing in antiblok-
keersysteem. Ga naar uw dealer):
Het waarschuwingslampje ABS gaat branden. ( →Blz. 691)
● “Braking Power Low Visit Your Dealer” (Lage remkracht. Ga naar uw dea-
ler):
Het waarschuwingslampje van het remsysteem (geel) gaat branden.
(→Blz. 690)
● Geeft aan dat een portier/de achterklep niet geheel is gesloten terwijl de
auto stilstaat:
Het waarschuwingslampje open portier/achterklep gaat branden.
( →Blz. 693)
■ Als “Visit Your Dealer” (ga naar uw dealer) wordt weergegeven
Het systeem of onderdeel dat op het multi-informatiedisplay wor dt weergege-
ven, is defect.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
■ Als er een melding over een bediening wordt weergegeven
●Als er een melding over de bediening van het gaspedaal of rempe daal wordt
weergegeven
Er wordt mogelijk een waarschuwingsmelding over de bediening va n het
rempedaal weergegeven terwijl de ondersteunende systemen zoals het
PCS (Pre-Crash Safety-systeem) of het Dynamic Radar Cruise Control-sys-
teem met volledig snelheidsbereik in werking zijn. Als een waarschuwings-
melding wordt weergegeven, decelereer de auto dan of volg de in structie op
het multi-informatiedisplay.
● Er wordt een waarschuwingsmelding weergegeven wanneer de wegrij rege-
ling, het Brake Override-systeem of de Parking Support Brake-fu nctie
(indien aanwezig) in werking is ( →Blz. 354, 493). Volg de instructies op het
multi-informatiedisplay.
● Als er een melding over de bediening van de startknop wordt wee rgegeven
Er wordt een instructie voor de bediening van de startknop weer gegeven
wanneer een onjuiste procedure voor het starten van het hybride systeem
wordt uitgevoerd of wanneer de startknop onjuist wordt bediend. Volg de op
het multi-informatiedisplay weergegeven instructies om de start knop nog-
maals te bedienen.
● Als er een melding over een schakelhandeling wordt weergegeven
Om te voorkomen dat de schakelstand onjuist wordt geselecteerd of dat de
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 701 Wednesday, April 3, 2019 10:55 AM

7028-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)auto onverwachts in beweging komt, kan de schakelstand automatisch wor-
den gewijzigd (
→Blz. 375) of is bediening van de selectiehendel mogelijk
vereist. Wijzig in dit geval de schakelstand aan de hand van de instructies
op het multi-informatiedisplay.
● Als er een melding of afbeelding met betrekking tot een geopend/gesloten
onderdeel of het bijvullen van een vloeistof wordt weergegeven
Controleer het onderdeel dat op het multi-informatiedisplay wor dt weerge-
geven of dat door het waarschuwingslampje wordt aangegeven en l os het
probleem op, bijvoorbeeld door het geopende portier te sluiten of de vloei-
stof bij te vullen.
■ Als “See Owner’s Manual” (Raadpleeg handleiding) wordt weergegeven
●Als “Braking Power Low Stop in a Safe Place See Owner’s Manual” (Rem-
vermogen laag. Breng auto op veilige plaats tot stilstand. Raad pleeg hand-
leiding) wordt weergegeven, duidt dit mogelijk op een storing. Breng de auto
onmiddellijk op een veilige plaats tot stilstand en neem contac t op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Doorrijden met de aut o kan
gevaarlijk zijn.
● Als “Engine Oil Pressure Low” (Lage motoroliedruk) wordt weerge geven,
duidt dit mogelijk op een storing. Breng de auto onmiddellijk o p een veilige
plaats tot stilstand en neem contact op met een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
● Als de onderstaande meldingen worden weergegeven, is er mogelij k sprake
van een storing. Laat onmiddellijk de auto nakijken door een er kende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
• “Plug-in charging system malfunction.” (storing plugin-laadsys teem)
• “Hybrid System Malfunction” (storing hybridesysteem)
• “Check Engine” (controleer motor)
• “Hybrid Battery System Malfunction” (systeemstoring batterijpa kket)
• “Accelerator System Malfunction” (systeemstoring gaspedaal)
• “Smart Entry & Start System Malfunction See Owners Manual” (st oring
Smart entry-systeem met startknop. Raadpleeg handleiding)
■ Als “Shift System Not Active A pply Parking Brake Securely While Par-
king See Owner’s Manual” (Schakelsysteem niet actief. Activeer par-
keerrem goed bij het parkeren. Zie handleiding) wordt weergegeven
Geeft aan dat de schakelregeling tijdelijk niet werkt of dat er een storing in zit.
Laat onmiddellijk de auto nakijken door een erkende Toyota-deal er of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
Wanneer de melding wordt weergegeven, kan het hybridesysteem mo gelijk
niet worden gestart of kan de schakelstand mogelijk niet normaa l worden
gewijzigd. (Oplossing: →Blz. 706)
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 702 Wednesday, April 3, 2019 10:55 AM

7038-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C78E_(EE)
8
Bij problemen

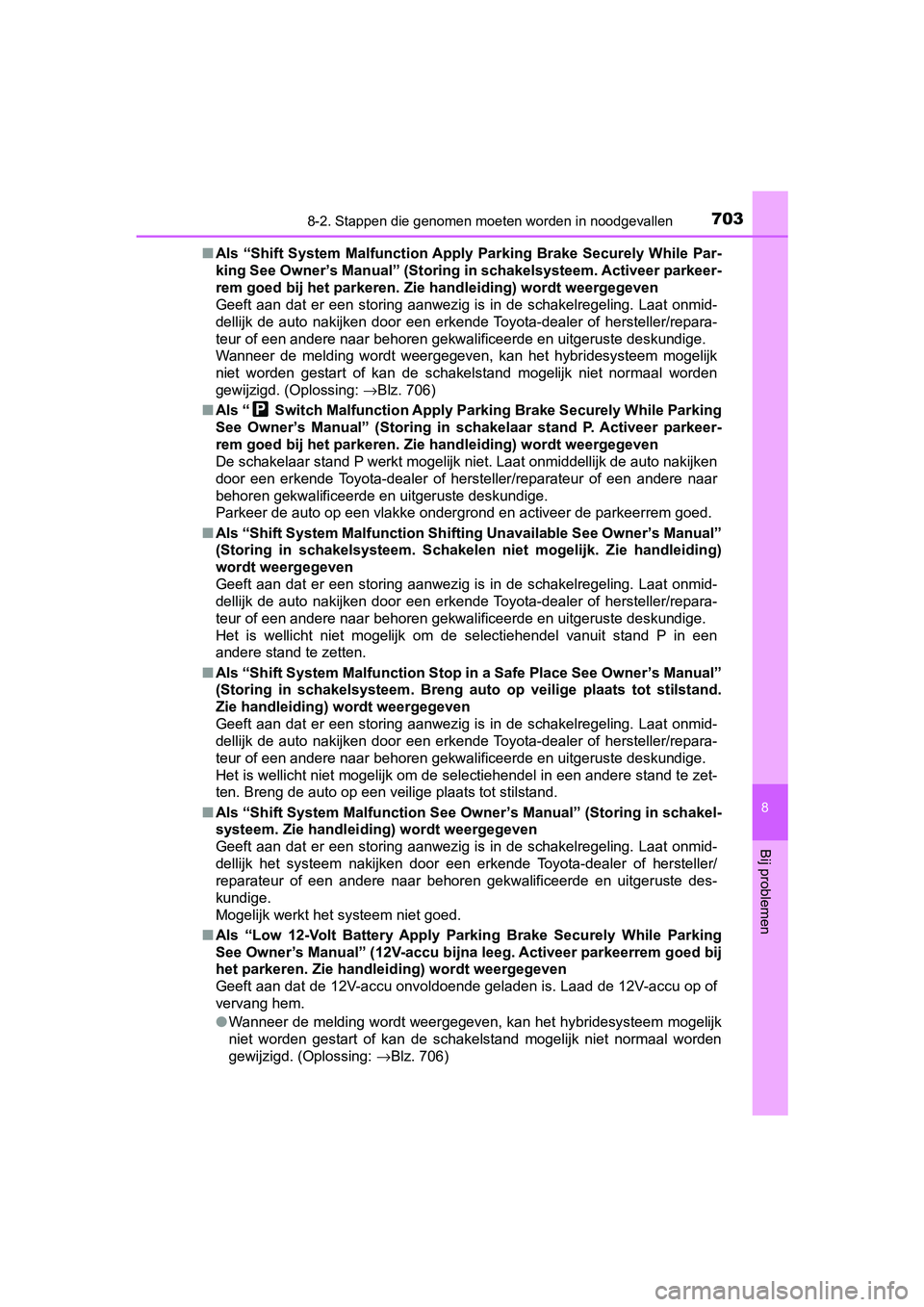

■Als “Shift System Malfunction Apply Parking Brake Securely Whil e Par-
king See Owner’s Manual” (Storing in schakelsysteem. Activeer parkeer-
rem goed bij het parkeren. Zie handleiding) wordt weergegeven
Geeft aan dat er een storing aanwezig is in de schakelregeling. Laat onmid-
dellijk de auto nakijken door een erkende Toyota-dealer of hers teller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
Wanneer de melding wordt weergegeven, kan het hybridesysteem mo gelijk
niet worden gestart of kan de schakelstand mogelijk niet normaa l worden
gewijzigd. (Oplossing: →Blz. 706)
■ Als “ Switch Malfunction Apply Parking Brake Securely While Par king
See Owner’s Manual” (Storing in schakelaar stand P. Activeer pa rkeer-
rem goed bij het parkeren. Zie handleiding) wordt weergegeven
De schakelaar stand P werkt mogelijk niet. Laat onmiddellijk de auto nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Parkeer de auto op een vlakke ondergrond en activeer de parkeer rem goed.
■ Als “Shift System Malfunction Sh ifting Unavailable See Owner’s Manual”
(Storing in schakelsysteem. Schakelen niet mogelijk. Zie handle iding)
wordt weergegeven
Geeft aan dat er een storing aanwezig is in de schakelregeling. Laat onmid-
dellijk de auto nakijken door een erkende Toyota-dealer of hers teller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
Het is wellicht niet mogelijk om de selectiehendel vanuit stand P in een
andere stand te zetten.
■ Als “Shift System Malfunction Stop in a Safe Place See Owner’s Manual”
(Storing in schakelsysteem. Breng auto op veilige plaats tot st ilstand.
Zie handleiding) wordt weergegeven
Geeft aan dat er een storing aanwezig is in de schakelregeling. Laat onmid-
dellijk de auto nakijken door een erkende Toyota-dealer of hers teller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
Het is wellicht niet mogelijk om de selectiehendel in een ander e stand te zet-
ten. Breng de auto op een veilige plaats tot stilstand.
■ Als “Shift System Malfunction S ee Owner’s Manual” (Storing in schakel-
systeem. Zie handleiding) wordt weergegeven
Geeft aan dat er een storing aanwezig is in de schakelregeling. Laat onmid-
dellijk het systeem nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
Mogelijk werkt het systeem niet goed.
■ Als “Low 12-Volt Battery Apply Parking Brake Securely While Par king
See Owner’s Manual” (12V-accu b ijna leeg. Activeer parkeerrem goed bij
het parkeren. Zie handleiding) wordt weergegeven
Geeft aan dat de 12V-accu onvoldoende geladen is. Laad de 12V-a ccu op of
vervang hem.
● Wanneer de melding wordt weergegeven, kan het hybridesysteem mo gelijk
niet worden gestart of kan de schakelstand mogelijk niet normaal worden
gewijzigd. (Oplossing: →Blz. 706)
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 703 Wednesday, April 3, 2019 10:55 AM
