2019 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

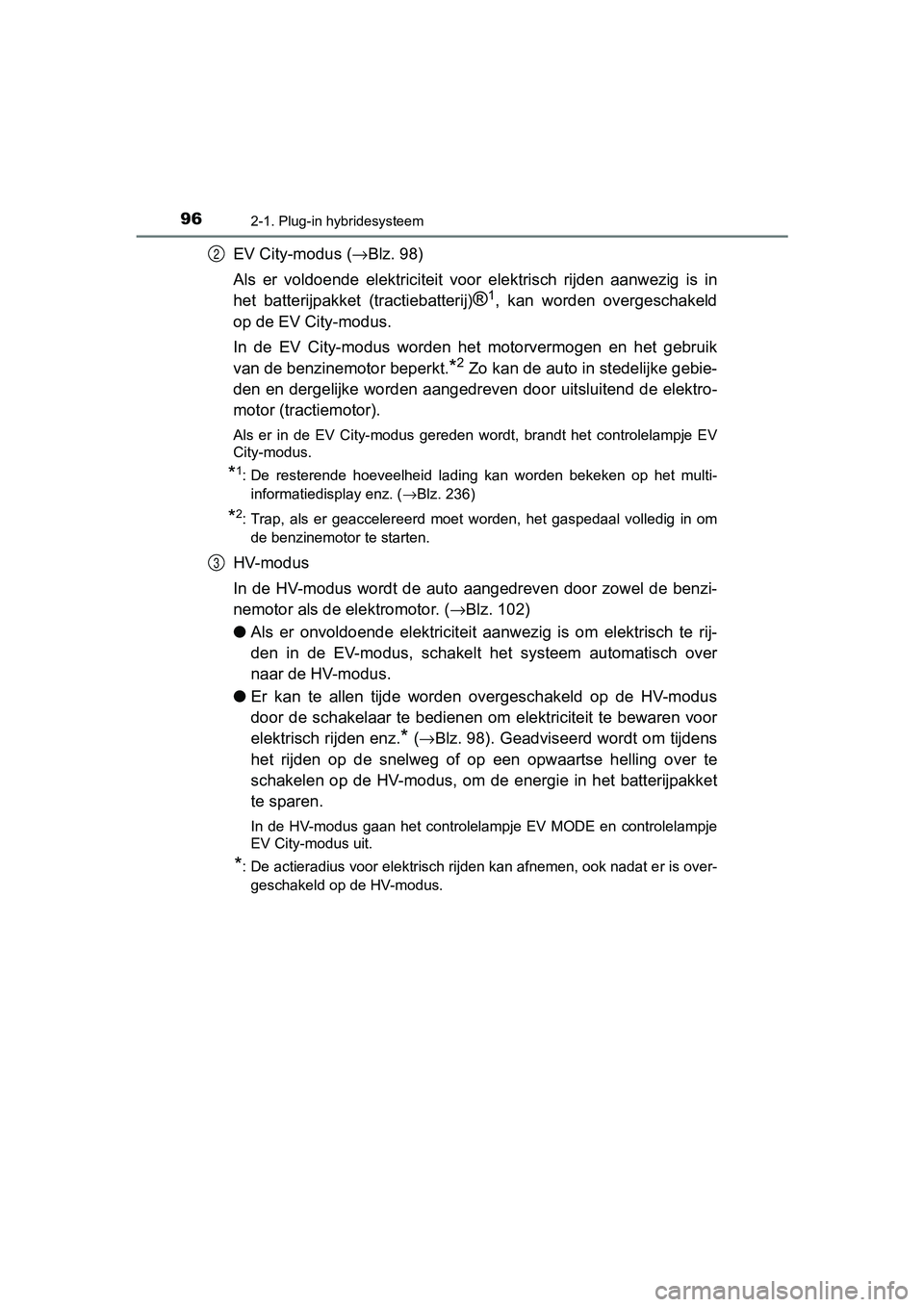

962-1. Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)
EV City-modus ( →Blz. 98)
Als er voldoende elektriciteit voor elektrisch rijden aanwezig is in
het batterijpakket (tractiebatterij)
®1, kan worden overgeschakeld
op de EV City-modus.
In de EV City-modus worden het motorvermogen en het gebruik
van de benzinemotor beperkt.
*2 Zo kan de auto in stedelijke gebie-
den en dergelijke worden aangedrev en door uitsluitend de elektro-
motor (tractiemotor).
Als er in de EV City-modus gereden wordt, brandt het controlela mpje EV
City-modus.
*1: De resterende hoeveelheid lading kan worden bekeken op het mul ti-
informatiedisplay enz. ( →Blz. 236)
*2: Trap, als er geaccelereerd moet worden, het gaspedaal volledig in om
de benzinemotor te starten.
HV-modus
In de HV-modus wordt de auto aangedreven door zowel de benzi-
nemotor als de el ektromotor. (→Blz. 102)
● Als er onvoldoende elektriciteit aanwezig is om elektrisch te r ij-
den in de EV-modus, schakelt het systeem automatisch over
naar de HV-modus.
● Er kan te allen tijde worden overgeschakeld op de HV-modus
door de schakelaar te bedienen om elektriciteit te bewaren voor
elektrisch rijden enz.
* (→ Blz. 98). Geadviseerd wordt om tijdens
het rijden op de snelweg of op een opwaartse helling over te
schakelen op de HV-modus, om de energie in het batterijpakket
te sparen.
In de HV-modus gaan het controlelampje EV MODE en controlelampj e
EV City-modus uit.
*: De actieradius voor elektrisch rijden kan afnemen, ook nadat e r is over-
geschakeld op de HV-modus.
2
3
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 96 Wednesday, April 3, 2019 10:55 AM

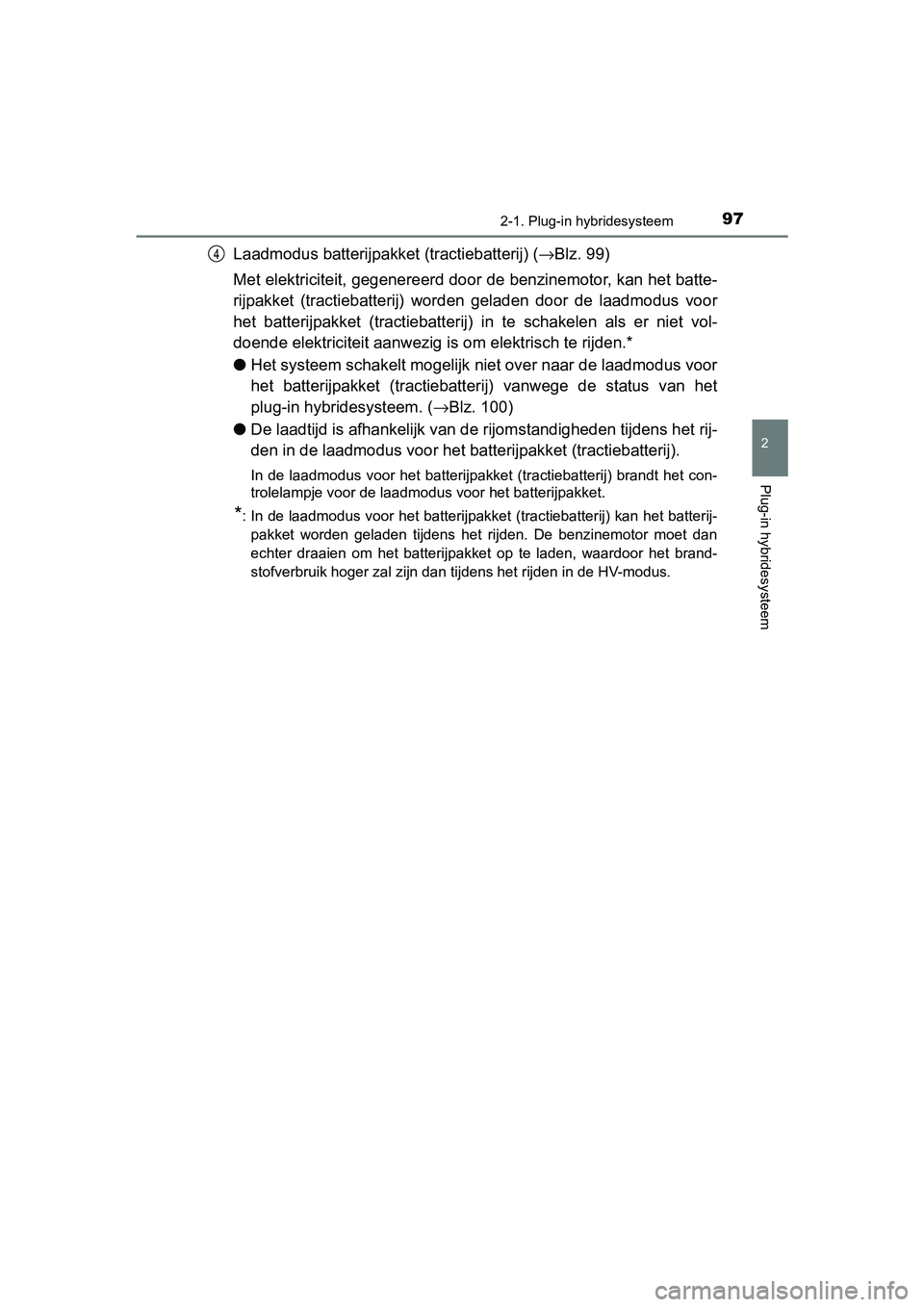

972-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)
Laadmodus batterijpakket (tractiebatterij) ( →Blz. 99)
Met elektriciteit, gegenereerd d oor de benzinemotor, kan het ba tte-
rijpakket (tractiebatterij) worden geladen door de laadmodus vo or
het batterijpakket (tractiebatte rij) in te schakelen als er nie t vol-
doende elektriciteit aanwezig i s om elektrisch te rijden.*
● Het systeem schakelt mogelijk n iet over naar de laadmodus voor
het batterijpakket (tractiebatt erij) vanwege de status van het
plug-in hybridesysteem. ( →Blz. 100)
● De laadtijd is afhankelijk van de rijomstandigheden tijdens het rij-
den in de laadmodus voor het ba tterijpakket (tractiebatterij).
In de laadmodus voor het batterijpakket (tractiebatterij) brandt het con-
trolelampje voor de laadmodus voor het batterijpakket.
*: In de laadmodus voor het batterijpakket (tractiebatterij) kan het batterij-
pakket worden geladen tijdens het rijden. De benzinemotor moet dan
echter draaien om het batterijpakket op te laden, waardoor het brand-
stofverbruik hoger zal zijn dan tijdens het rijden in de HV-mod us.
4
PRIUS PHV_OM_OM47C78E_(EE).book Page 97 Wednesday, April 3, 2019 10:55 AM

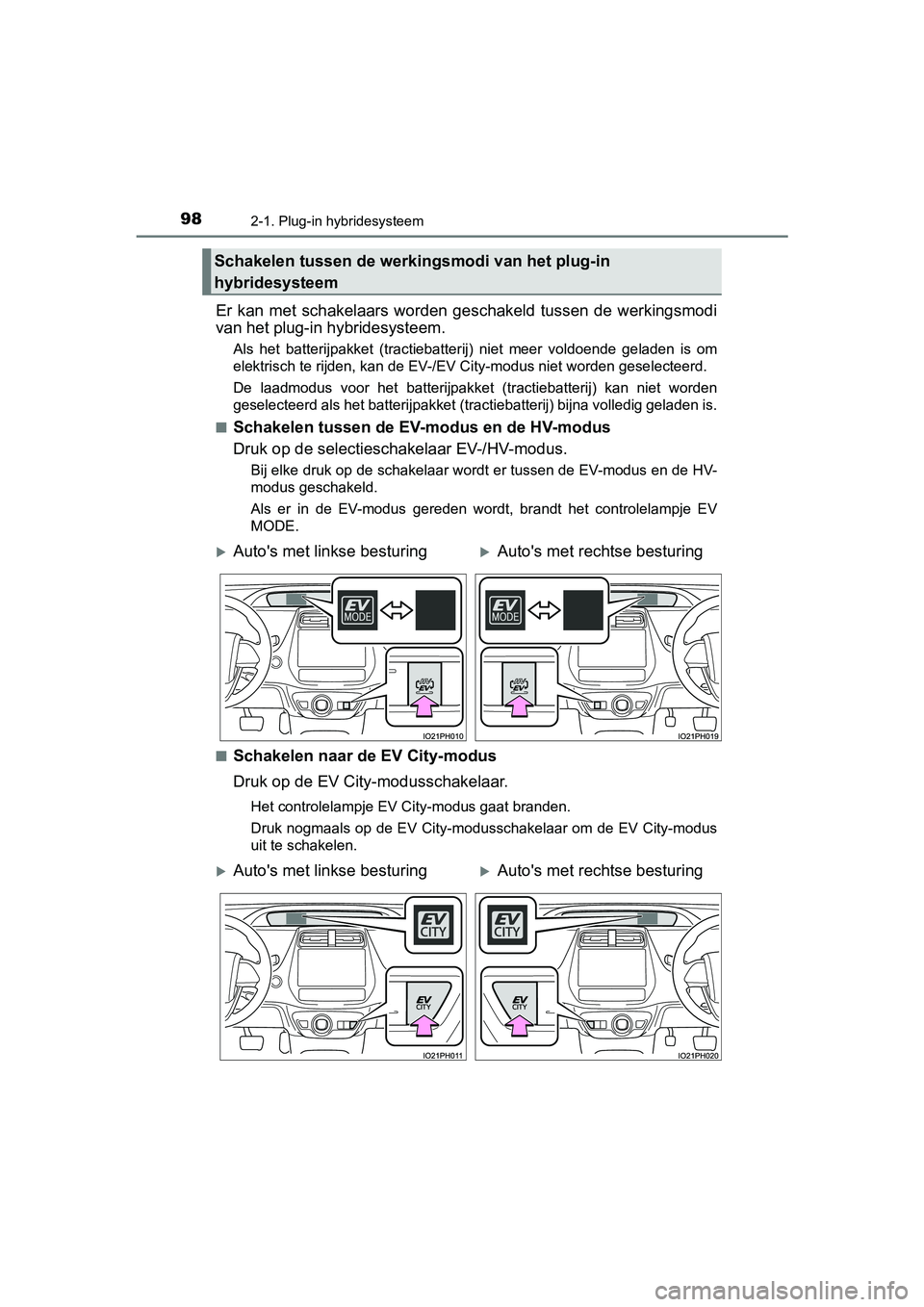

982-1. Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)
Er kan met schakelaars worden geschakeld tussen de werkingsmodi
van het plug-in hybridesysteem.
Als het batterijpakket (tractiebatterij) niet meer voldoende ge laden is om
elektrisch te rijden, kan de EV-/EV City-modus niet worden gese lecteerd.
De laadmodus voor het batterijpakket (tractiebatterij) kan niet worden
geselecteerd als het batterijpakket (tractiebatterij) bijna vol ledig geladen is.
■
Schakelen tussen de EV -modus en de HV-modus
Druk op de selectiesc hakelaar EV-/HV-modus.
Bij elke druk op de schakelaar wordt er tussen de EV-modus en d e HV-
modus geschakeld.
Als er in de EV-modus gereden wordt, brandt het controlelampje EV
MODE.
■
Schakelen naar de EV City-modus
Druk op de EV City-modusschakelaar.
Het controlelampje EV City-modus gaat branden.
Druk nogmaals op de EV City-modusschakelaar om de EV City-modus
uit te schakelen.
Schakelen tussen de werki ngsmodi van het plug-in
hybridesysteem
Auto's met linkse besturingAuto's met rechtse besturing
Auto's met linkse besturingAuto's met rechtse besturing
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 98 Wednesday, April 3, 2019 10:55 AM

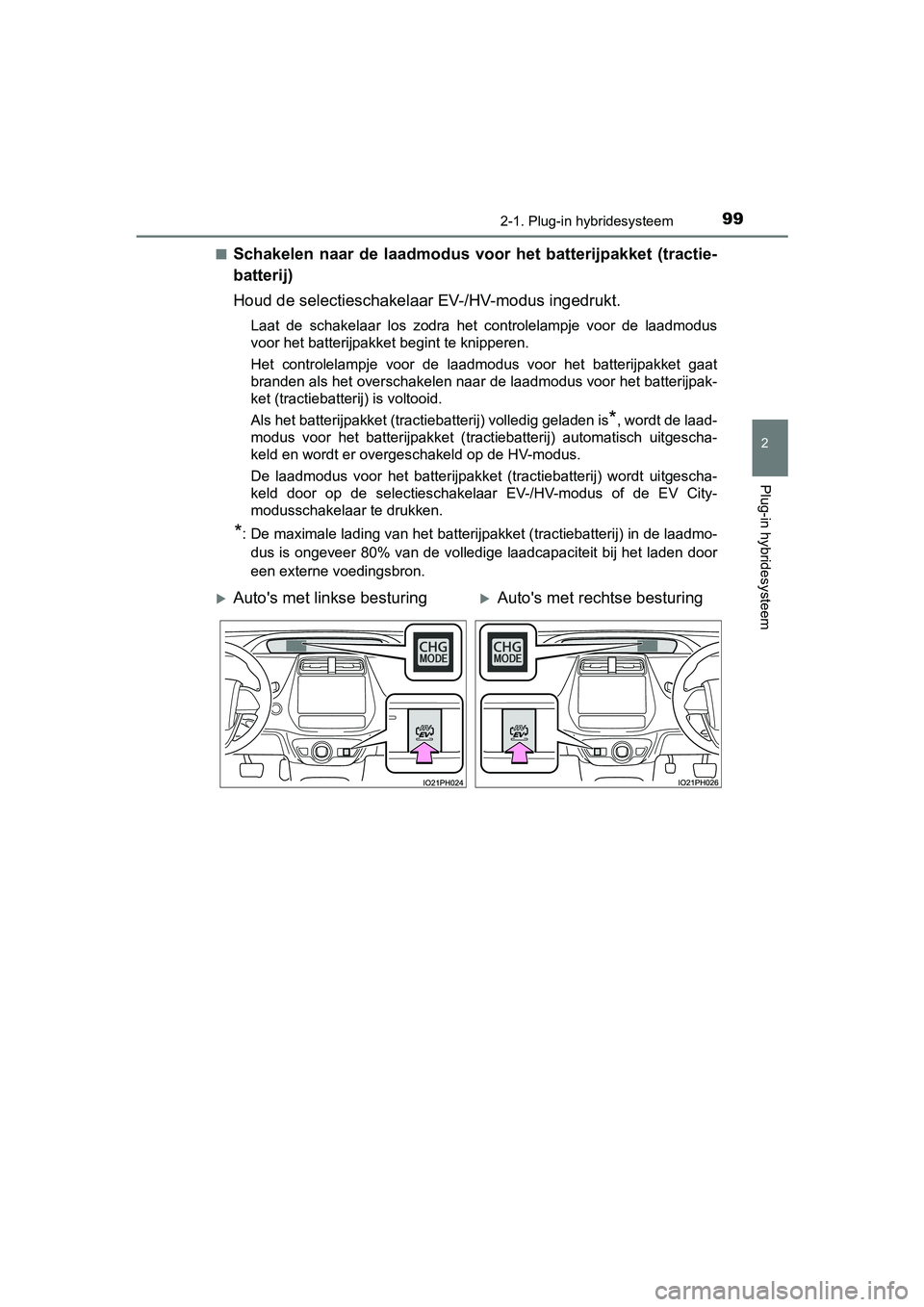

992-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)■
Schakelen naar de laadmodus voo
r het batterijpakket (tractie-
batterij)
Houd de selectieschakelaar EV-/HV-modus ingedrukt.
Laat de schakelaar los zodra het controlelampje voor de laadmod us
voor het batterijpakket begint te knipperen.
Het controlelampje voor de laadmodus voor het batterijpakket gaat
branden als het overschakelen naar de laadmodus voor het batter ijpak-
ket (tractiebatterij) is voltooid.
Als het batterijpakket (tractiebatterij) volledig geladen is
*, wordt de laad-
modus voor het batterijpakket (tractiebatterij) automatisch uit gescha-
keld en wordt er overgeschakeld op de HV-modus.
De laadmodus voor het batterijpakket (tractiebatterij) wordt ui tgescha-
keld door op de selectieschakelaar EV-/HV-modus of de EV City-
modusschakelaar te drukken.
*: De maximale lading van het batterijpakket (tractiebatterij) in de laadmo-
dus is ongeveer 80% van de volledige laadcapaciteit bij het lad en door
een externe voedingsbron.
Auto's met linkse besturingAuto's met rechtse besturing
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 99 Wednesday, April 3, 2019 10:55 AM

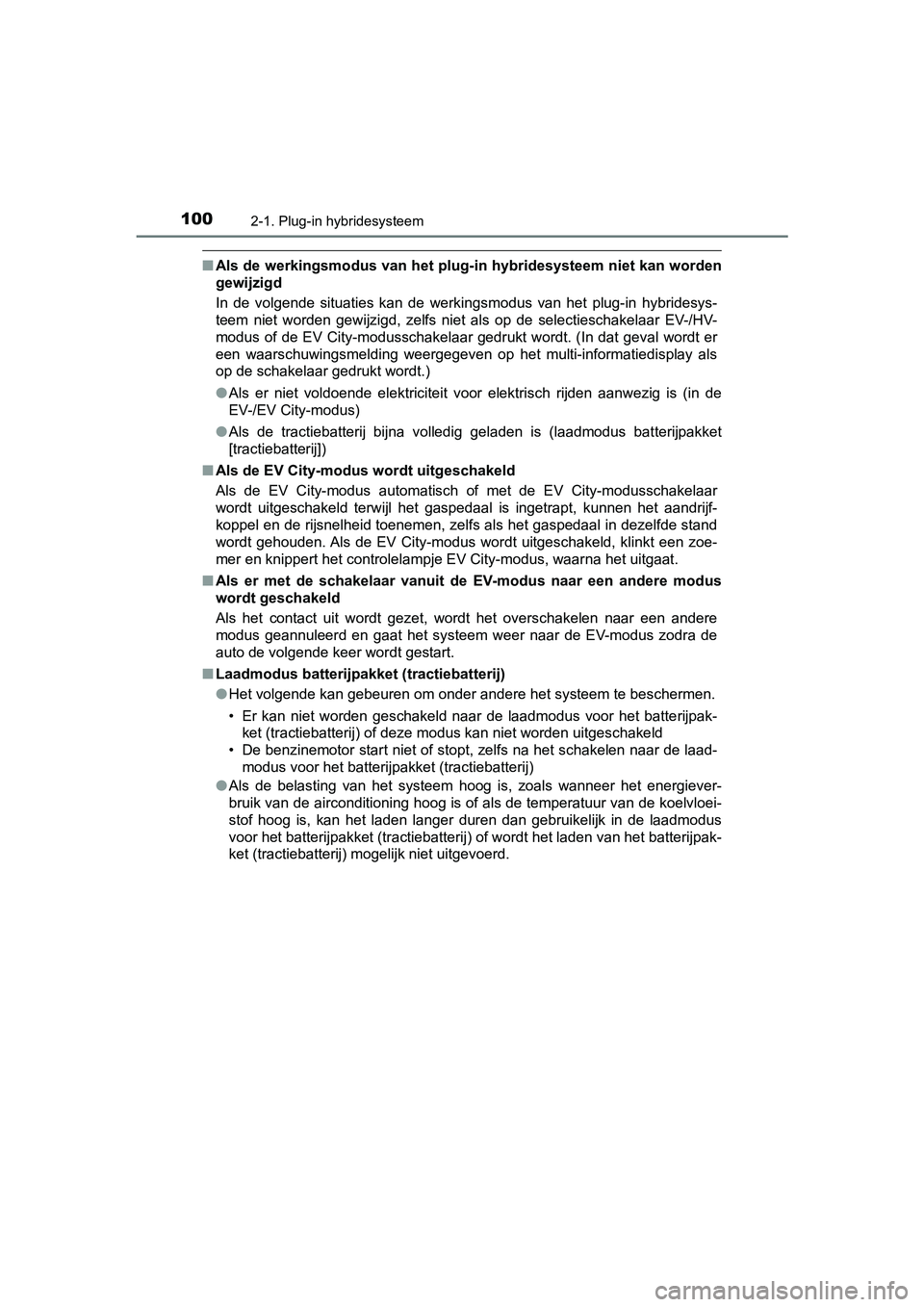

1002-1. Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)
■Als de werkingsmodus van het plug-in hybridesysteem niet kan wo rden
gewijzigd
In de volgende situaties kan de werkingsmodus van het plug-in h ybridesys-
teem niet worden gewijzigd, zelfs niet als op de selectieschake l a a r E V- / H V-
modus of de EV City-modusschakelaar gedrukt wordt. (In dat geva l wordt er
een waarschuwingsmelding weergegeven op het multi-informatiedis play als
op de schakelaar gedrukt wordt.)
● Als er niet voldoende elektriciteit voor elektrisch rijden aanwezig is (in de
EV-/EV City-modus)
● Als de tractiebatterij bijna volledig geladen is (laadmodus bat terijpakket
[tractiebatterij])
■ Als de EV City-modus wordt uitgeschakeld
Als de EV City-modus automatisch of met de EV City-modusschakel aar
wordt uitgeschakeld terwijl het gaspedaal is ingetrapt, kunnen het aandrijf-
koppel en de rijsnelheid toenemen, zelfs als het gaspedaal in d ezelfde stand
wordt gehouden. Als de EV City-modus wordt uitgeschakeld, klinkt een zoe-
mer en knippert het controlelampje EV City-modus, waarna het ui tgaat.
■ Als er met de schakelaar vanuit de EV-modus naar een andere mod us
wordt geschakeld
Als het contact uit wordt gezet, wordt het overschakelen naar e en andere
modus geannuleerd en gaat het systeem weer naar de EV-modus zod ra de
auto de volgende keer wordt gestart.
■ Laadmodus batterijpakket (tractiebatterij)
●Het volgende kan gebeuren om onder andere het systeem te besche rmen.
• Er kan niet worden geschakeld naar de laadmodus voor het batte rijpak-
ket (tractiebatterij) of deze modus kan niet worden uitgeschake ld
• De benzinemotor start niet of stopt, zelfs na het schakelen naar de laad-
modus voor het batterijpakket (tractiebatterij)
● Als de belasting van het systeem hoog is, zoals wanneer het ene rgiever-
bruik van de airconditioning hoog is of als de temperatuur van de koelvloei-
stof hoog is, kan het laden langer duren dan gebruikelijk in de laadmodus
voor het batterijpakket (tractiebatterij) of wordt het laden van het batterijpak-
ket (tractiebatterij) mogelijk niet uitgevoerd.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 100 Wednesday, April 3, 2019 10:55 AM

1012-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)■
Tijdens het rijden in de EV-modus
In de EV-modus is elektrisch rijden (aandrijving door alleen de
elek-
tromotor)
* mogelijk. Afhankelijk van de situatie kan het elektrisch
rijden echter worden uitgeschakeld en wordt zowel de benzinemo-
tor als de elektromotor gebruikt ( →Blz. 104). Ook wordt, als er nog
maar weinig elektriciteit in het batterijpakket (tractiebatterij) aanwe-
zig is, automatisch naar de HV-m odus geschakeld. Houd u aan het
volgende om lang in de EV -modus te kunnen rijden.
● Vermijd plotseling sterk accelere ren en plotseling sterk decelere-
ren en rijd rustig.
Als er herhaaldelijk sterk wordt geaccelereerd, raakt het batterij-
pakket (tractiebatterij) sneller ontladen. Ook kan door snel ac ce-
lereren of rijden met hoge snelheid het elektrisch rijden worde n
uitgeschakeld.
● Beperk uw snelheid zo veel mogelijk. De afstand die gereden
kan worden in de EV-modus neemt bij hoge snelheden aanzien-
lijk af.
*: De actieradius voor elektrisch rijden kan worden bekeken op he t multi-
informatiedisplay enz. ( →Blz. 219, 235, 242, 259)
■
Tijdens het rijden in de EV City-modus
In de EV City-modus is elektrisch rijden (aandrijving door alle en de
elektromotor) mogelijk.
*1
● Het motorvermogen is op hetzelfde niveau beperkt, tenzij het
gaspedaal volledig is ingetrapt.
Als er geaccelereerd moet worden, moet het gaspedaal volledig
worden ingetrapt of moet de EV City-modus indien nodig worden
uitgeschakeld.
● In de volgende situaties wordt de EV City-modus automatisch
uitgeschakeld:
*2
• Als er niet elektrisch kan worden gereden. ( →Blz. 104)
• Als de Dynamic Radar Cruise Control met volledig snelheids- bereik is ingeschakeld.
• Als het gaspedaal volledig is ingetrapt.
*1: De actieradius voor elektrisch rijden kan worden bekeken op he t multi-
informatiedisplay enz. ( →Blz. 219, 235, 242, 259)
*2: Afhankelijk van de omstandigheden kan de EV City-modus ook in
andere dan de hiervoor genoemde situaties worden uitgeschakeld.
Regeling in elke modus
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 101 Wednesday, April 3, 2019 10:55 AM

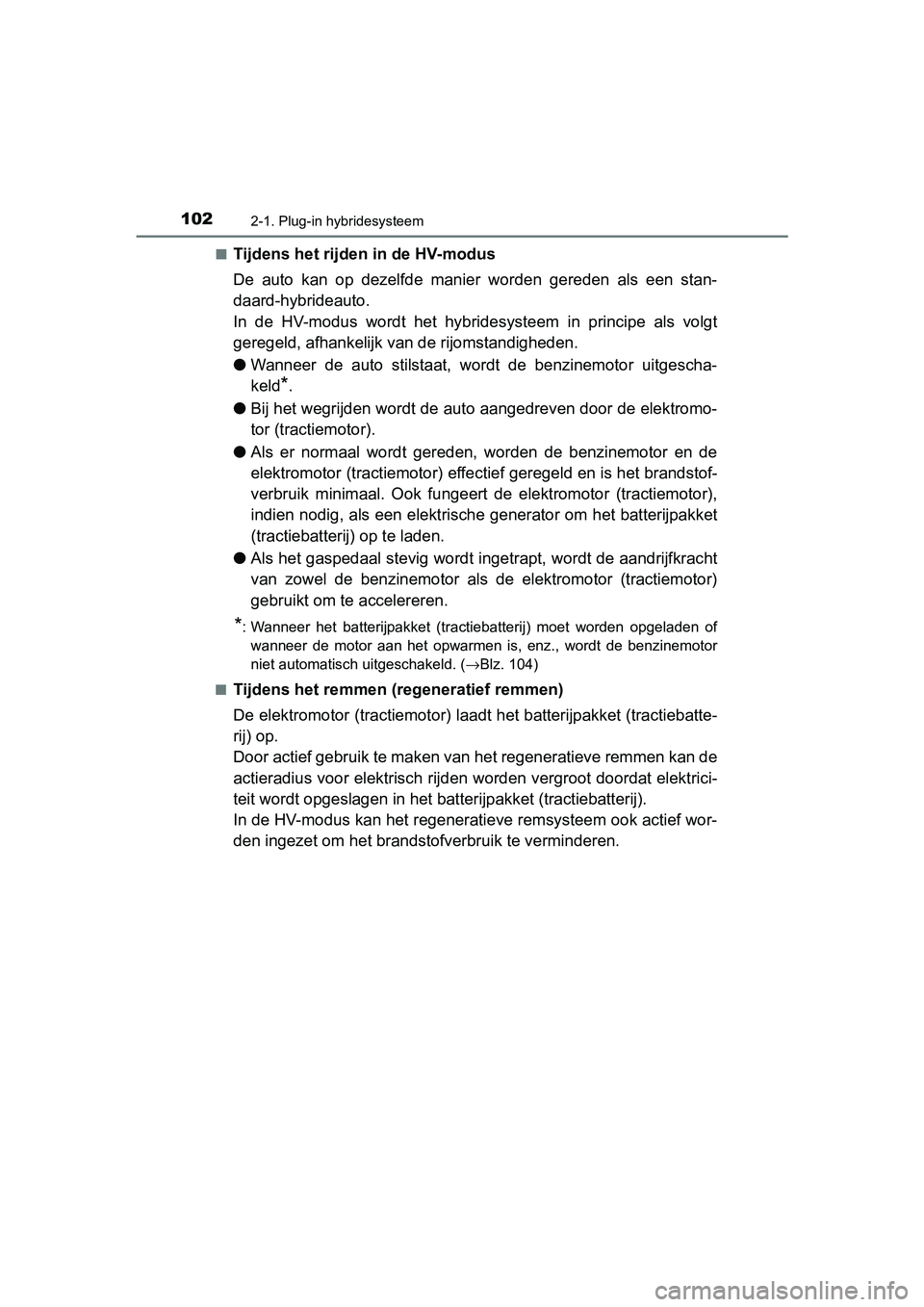

1022-1. Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)■
Tijdens het rijden in de HV-modus
De auto kan op dezelfde manier worden gereden als een stan-
daard-hybrideauto.
In de HV-modus wordt het hybri
desysteem in principe als volgt
geregeld, afhankelijk van de rijomstandigheden.
● Wanneer de auto stilstaat, wordt de benzinemotor uitgescha-
keld
*.
● Bij het wegrijden wordt de auto aangedreven door de elektromo-
tor (tractiemotor).
● Als er normaal wordt gereden, worden de benzinemotor en de
elektromotor (tractiemotor) effectief geregeld en is het brands tof-
verbruik minimaal. Ook fungeert de elektromotor (tractiemotor),
indien nodig, als een elektrische generator om het batterijpakk et
(tractiebatterij) op te laden.
● Als het gaspedaal stevig wordt ingetrapt, wordt de aandrijfkrac ht
van zowel de benzinemotor als de elektromotor (tractiemotor)
gebruikt om te accelereren.
*: Wanneer het batterijpakket (tractiebatterij) moet worden opgeladen of wanneer de motor aan het opwarmen is, enz., wordt de benzinemot or
niet automatisch uitgeschakeld. ( →Blz. 104)
■
Tijdens het remmen ( regeneratief remmen)
De elektromotor (tractiemotor) laadt het batterijpakket (tracti ebatte-
rij) op.
Door actief gebruik te maken van het regeneratieve remmen kan de
actieradius voor elektrisch rij den worden vergroot doordat elek trici-
teit wordt opgeslagen in het bat terijpakket (tractiebatterij).
In de HV-modus kan het regeneratieve remsysteem ook actief wor-
den ingezet om het brandstofverbruik te verminderen.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 102 Wednesday, April 3, 2019 10:55 AM

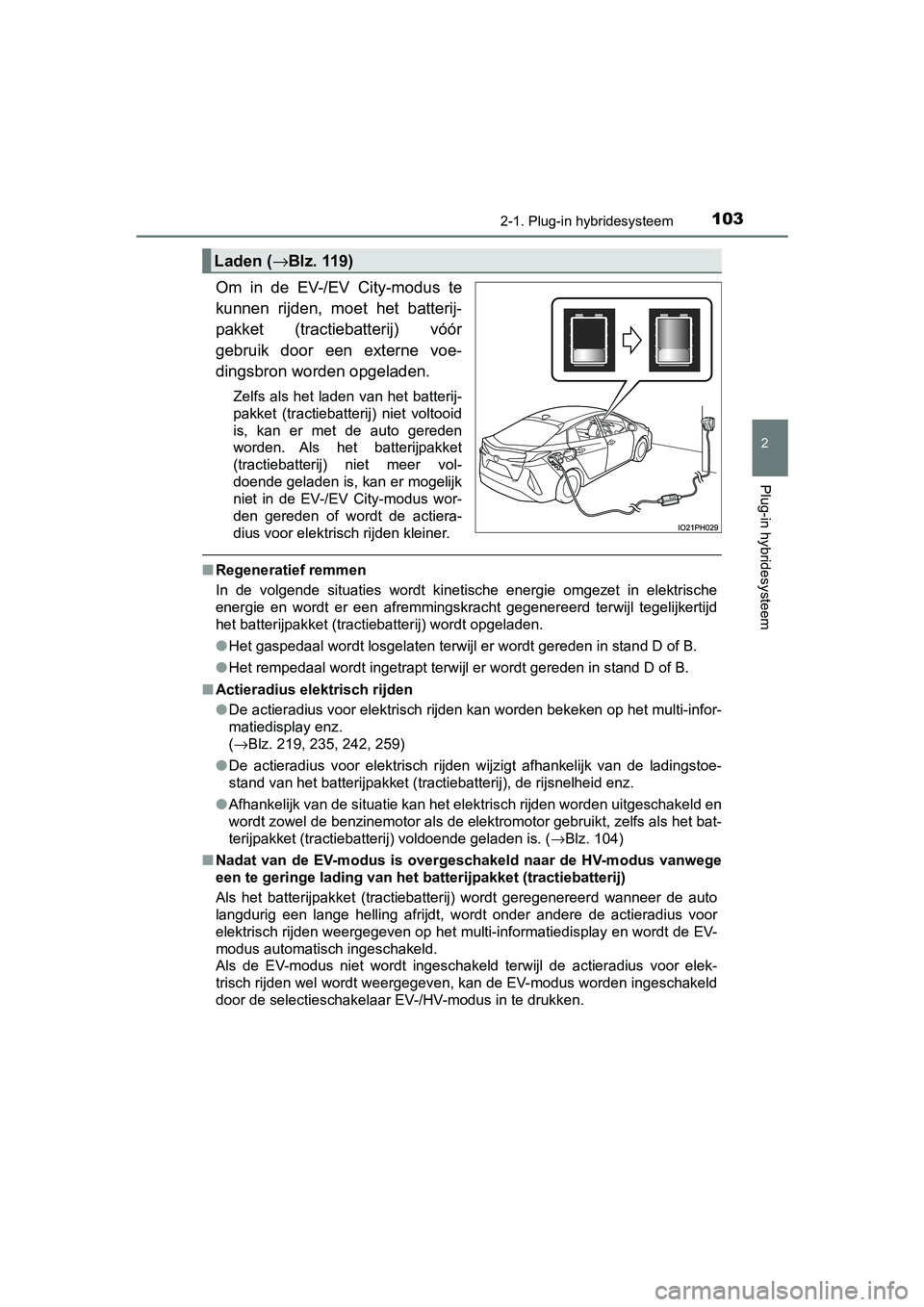

1032-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)
Om in de EV-/EV City-modus te
kunnen rijden, moet het batterij-
pakket (tractiebatterij) vóór
gebruik door een externe voe-
dingsbron worden opgeladen.
Zelfs als het laden van het batterij-
pakket (tractiebatterij) niet voltooid
is, kan er met de auto gereden
worden. Als het batterijpakket
(tractiebatterij) niet meer vol-
doende geladen is, kan er mogelijk
niet in de EV-/EV City-modus wor-
den gereden of wordt de actiera-
dius voor elektrisch rijden kleiner.
■Regeneratief remmen
In de volgende situaties wordt kinetische energie omgezet in el ektrische
energie en wordt er een afremmingskracht gegenereerd terwijl te gelijkertijd
het batterijpakket (tractiebatterij) wordt opgeladen.
● Het gaspedaal wordt losgelaten terwijl er wordt gereden in stan d D of B.
● Het rempedaal wordt ingetrapt terwijl er wordt gereden in stand D of B.
■ Actieradius elektrisch rijden
●De actieradius voor elektrisch rijden kan worden bekeken op het multi-infor-
matiedisplay enz.
( →Blz. 219, 235, 242, 259)
● De actieradius voor elektrisch rijden wijzigt afhankelijk van d e ladingstoe-
stand van het batterijpakket (tractiebatterij), de rijsnelheid enz.
● Afhankelijk van de situatie kan het elektrisch rijden worden uitgeschakeld en
wordt zowel de benzinemotor als de elektromotor gebruikt, zelfs als het bat-
terijpakket (tractiebatterij) voldoende geladen is. ( →Blz. 104)
■ Nadat van de EV-modus is overgeschakeld naar de HV-modus vanweg e
een te geringe lading van het ba tterijpakket (tractiebatterij)
Als het batterijpakket (tractiebatterij) wordt geregenereerd wa nneer de auto
langdurig een lange helling afrijdt, wordt onder andere de acti eradius voor
elektrisch rijden weergegeven op het multi-informatiedisplay en wordt de EV-
modus automatisch ingeschakeld.
Als de EV-modus niet wordt ingeschakeld terwijl de actieradius voor elek-
trisch rijden wel wordt weergegeven, kan de EV-modus worden ing eschakeld
door de selectieschakelaar EV-/HV-modus in te drukken.
Laden ( →Blz. 119)
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 103 Wednesday, April 3, 2019 10:55 AM
