2019 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

2643. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)

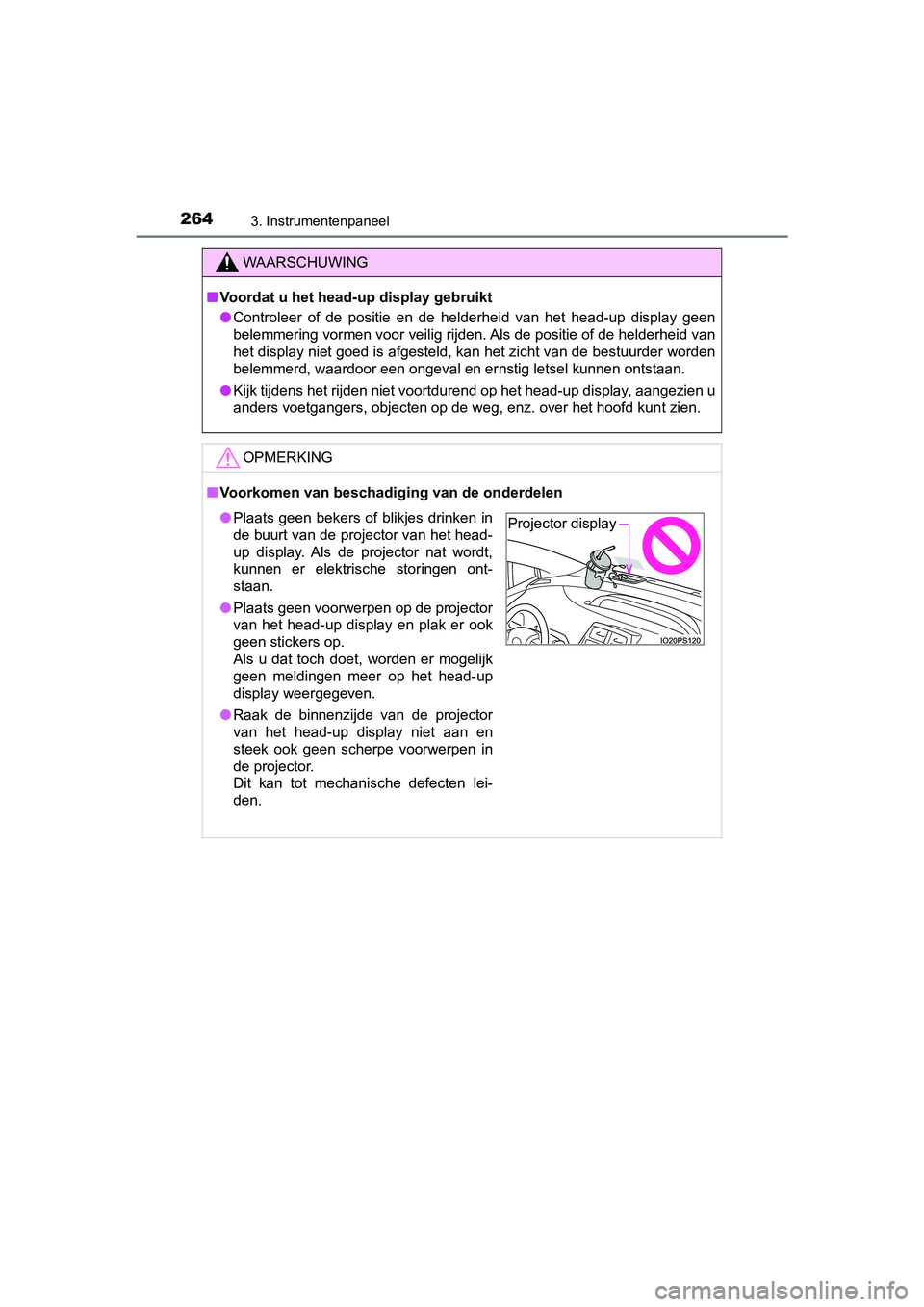

WAARSCHUWING
■Voordat u het head-up display gebruikt
● Controleer of de positie en de helderheid van het head-up display geen
belemmering vormen voor veilig rijden. Als de positie of de hel derheid van
het display niet goed is afgesteld, kan het zicht van de bestuu rder worden
belemmerd, waardoor een ongeval en ernstig letsel kunnen ontsta an.
● Kijk tijdens het rijden niet voortdurend op het head-up display, aangezien u
anders voetgangers, objecten op de weg, enz. over het hoofd kun t zien.
OPMERKING
■Voorkomen van beschadig ing van de onderdelen
●Plaats geen bekers of blikjes drinken in
de buurt van de projector van het head-
up display. Als de projector nat wordt,
kunnen er elektrische storingen ont-
staan.
● Plaats geen voorwerpen op de projector
van het head-up display en plak er ook
geen stickers op.
Als u dat toch doet, worden er mogelijk
geen meldingen meer op het head-up
display weergegeven.
● Raak de binnenzijde van de projector
van het head-up display niet aan en
steek ook geen scherpe voorwerpen in
de projector.
Dit kan tot mechanische defecten lei-
den.Projector display
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 264 Wednesday, April 3, 2019 10:55 AM

2653. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)
3
Instrumentenpaneel

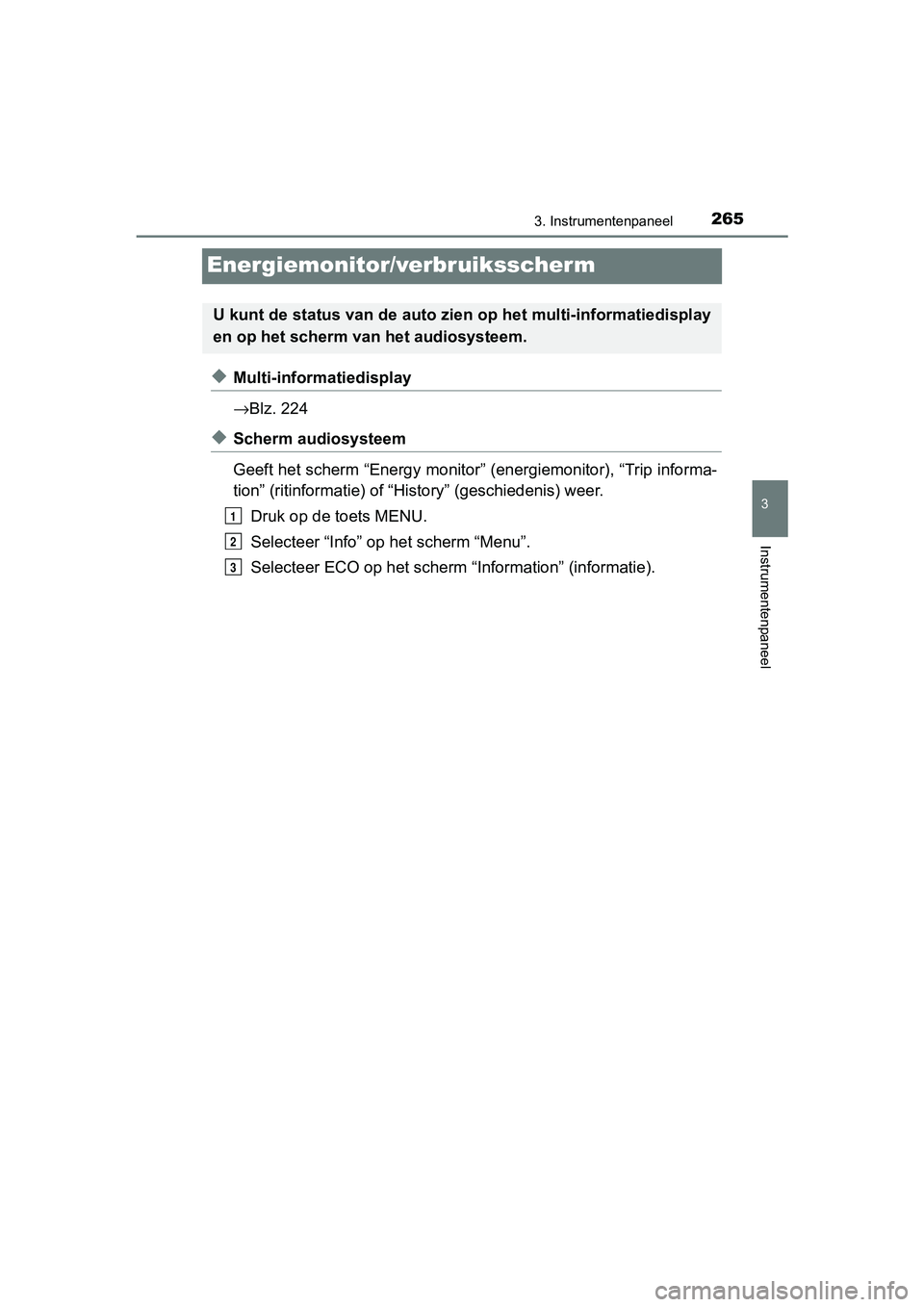

Energiemonitor/verbruiksscherm
◆Multi-informatiedisplay
→Blz. 224
◆Scherm audiosysteem
Geeft het scherm “Energy monitor” (energiemonitor), “Trip infor ma-
tion” (ritinformatie) of “History” (geschiedenis) weer.
Druk op de toets MENU.
Selecteer “Info” op het scherm “Menu”.
Selecteer ECO op het scherm “Information” (informatie).
U kunt de status van de auto zien op het multi-informatiedispla y
en op het scherm van het audiosysteem.
1
2
3
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 265 Wednesday, April 3, 2019 10:55 AM

2663. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)■

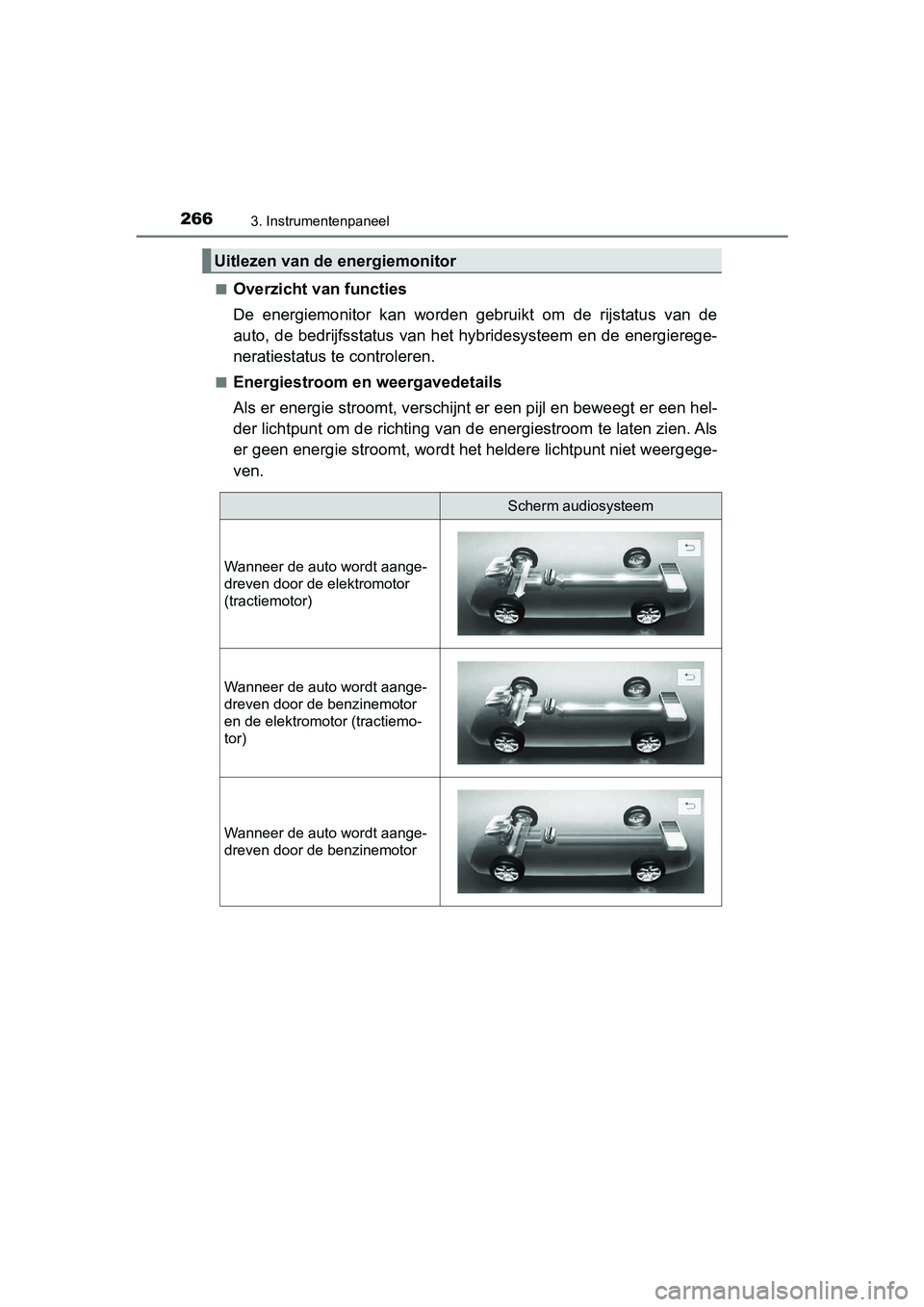

Overzicht van functies
De energiemonitor kan worden gebruikt om de rijstatus van de
auto, de bedrijfsstatus van het h
ybridesysteem en de energiereg e-
neratiestatus te controleren.
■Energiestroom en weergavedetails
Als er energie stroomt, versch ijnt er een pijl en beweegt er ee n hel-
der lichtpunt om de richting van de energiestroom te laten zien . Als
er geen energie stroomt, wordt het heldere lichtpunt niet weerg ege-
ven.
Uitlezen van de energiemonitor
Scherm audiosysteem
Wanneer de auto wordt aange-
dreven door de elektromotor
(tractiemotor)
Wanneer de auto wordt aange-
dreven door de benzinemotor
en de elektromotor (tractiemo-
tor)
Wanneer de auto wordt aange-
dreven door de benzinemotor
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 266 Wednesday, April 3, 2019 10:55 AM

2673. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)
De volgende afbeeldingen zijn slechts voorbeelden en kunnen licht
afwijken van de werk elijke situaties.
Wanneer het batterijpakket
(tractiebatterij) wordt geladen
Wanneer er geen energieover-
dracht plaatsvindt
Scherm audiosysteem
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 267 Wednesday, April 3, 2019 10:55 AM

2683. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)

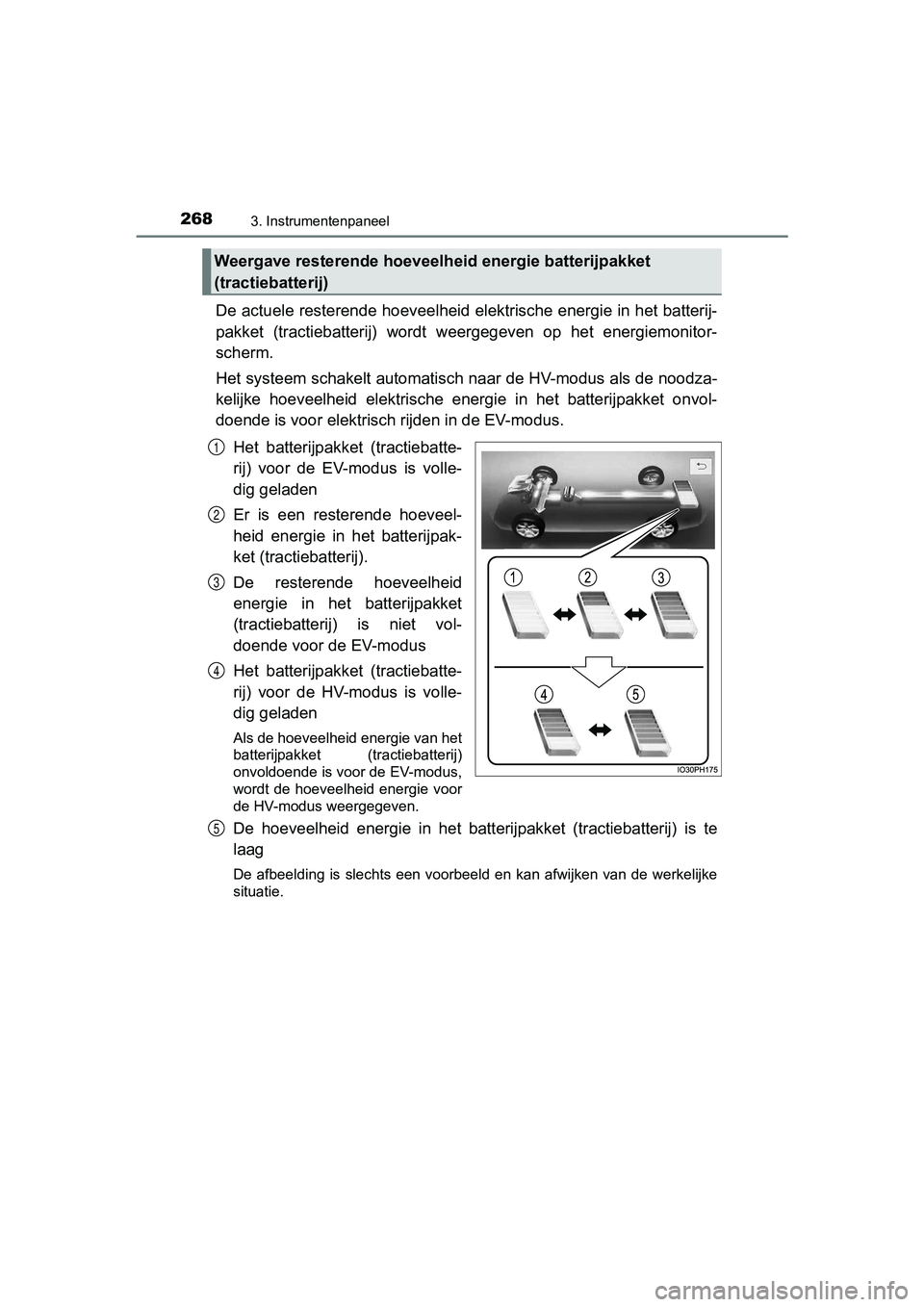

De actuele resterende hoeveelheid elektrische energie in het batterij-
pakket (tractiebatterij) wordt weergegeven op het energiemonito r-
scherm.
Het systeem schakelt automatisch naar de HV-modus als de noodza -
kelijke hoeveelheid elektrische energie in het batterijpakket o nvol-
doende is voor elektrisch rijden in de EV-modus.
Het batterijpakket (tractiebatte-
rij) voor de EV-modus is volle-
dig geladen
Er is een resterende hoeveel-
heid energie in het batterijpak-
ket (tractiebatterij).
De resterende hoeveelheid
energie in het batterijpakket
(tractiebatterij) is niet vol-
doende voor de EV-modus
Het batterijpakket (tractiebatte-
rij) voor de HV-modus is volle-
dig geladen
Als de hoeveelheid energie van het
batterijpakket (tractiebatterij)
onvoldoende is voor de EV-modus,
wordt de hoeveelheid energie voor
de HV-modus weergegeven.
De hoeveelheid energie in het batterijpakket (tractiebatterij) is te
laag
De afbeelding is slechts een voorbeeld en kan afwijken van de w erkelijke
situatie.
Weergave resterende hoeveelh eid energie batterijpakket
(tractiebatterij)
1
2
3
4
5
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 268 Wednesday, April 3, 2019 10:55 AM

2693. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)■
Ritinformatie
Als een ander scherm dan “Trip information” (ritinformatie) wor
dt
weergegeven, selecteer t u “Trip information” (ritinformatie).
Het brandstofverbruik gedu-
rende de laatste 15 minuten
De geregenereerde energie
gedurende de laatste 15
minuten
Eén symbool staat voor
30 Wh.
Er worden maximaal 5 symbo-
len getoond.
Actueel brandstofverbruik
Resetten van de verbruiks-
gegevens
Gemiddelde rijsnelheid sinds het starten van het hybridesysteem
Verstreken tijd sinds het s tarten van het hybridesysteem
Actieradius
Het gemiddelde brandstofverbruik gedurende de laatste 15 minu-
ten wordt door middel van kleuren verdeeld in vorige gemiddelde n
en gemiddelden sinds de laatste keer dat het cont act AAN is gezet.
Het weergegeven gemiddelde brand stofverbruik is een globale
waarde.
De afbeelding is slechts een voorbeeld en kan afwijken van de w er-
kelijke situatie.
Brandstofverbruik
1
2
3
4
5
6
7
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 269 Wednesday, April 3, 2019 10:55 AM

2703. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)■

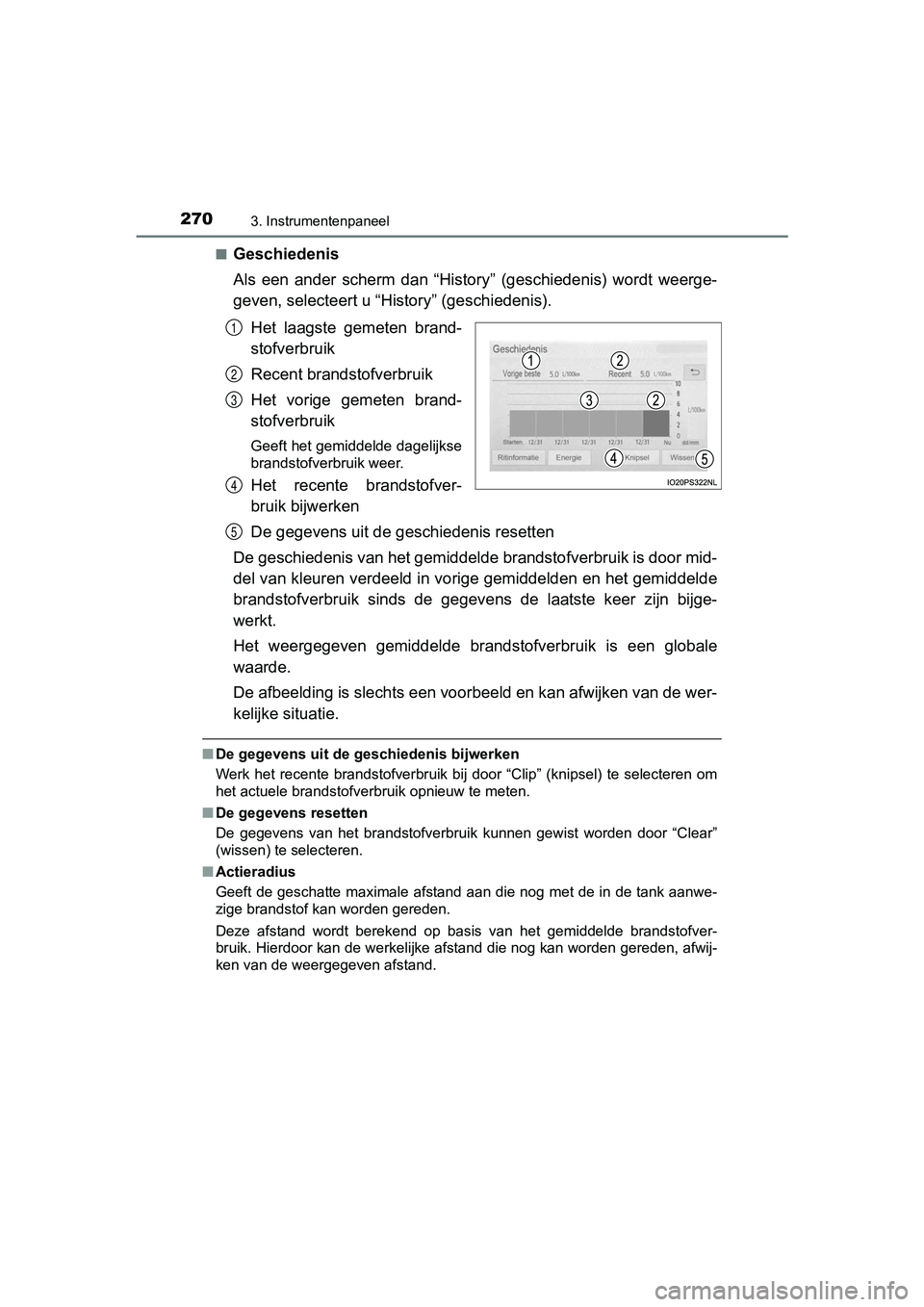

Geschiedenis
Als een ander scherm dan “History” (geschiedenis) wordt weerge-
geven, selecteert u “History” (geschiedenis).
Het laagste gemeten brand-
stofverbruik
Recent brandstofverbruik
Het vorige gemeten brand-
stofverbruik
Geeft het gemiddelde dagelijkse
brandstofverbruik weer.
Het recente brandstofver-
bruik bijwerken
De gegevens uit de geschiedenis resetten
De geschiedenis van het gemiddelde brandstofverbruik is door mi d-
del van kleuren verdeeld in vorige gemiddelden en het gemiddeld e
brandstofverbruik sinds de gegeve ns de laatste keer zijn bijge-
werkt.
Het weergegeven gemiddelde brand stofverbruik is een globale
waarde.
De afbeelding is slechts een voorbeeld en kan afwijken van de w er-
kelijke situatie.
■ De gegevens uit de geschiedenis bijwerken
Werk het recente brandstofverbruik bij door “Clip” (knipsel) te selecteren om
het actuele brandstofverbruik opnieuw te meten.
■ De gegevens resetten
De gegevens van het brandstofverbruik kunnen gewist worden door “Clear”
(wissen) te selecteren.
■ Actieradius
Geeft de geschatte maximale afstand aan die nog met de in de tank aanwe-
zige brandstof kan worden gereden.
Deze afstand wordt berekend op basis van het gemiddelde brandst ofver-
bruik. Hierdoor kan de werkelijke afstand die nog kan worden gereden, afwij-
ken van de weergegeven afstand.
1
2
3
4
5
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 270 Wednesday, April 3, 2019 10:55 AM

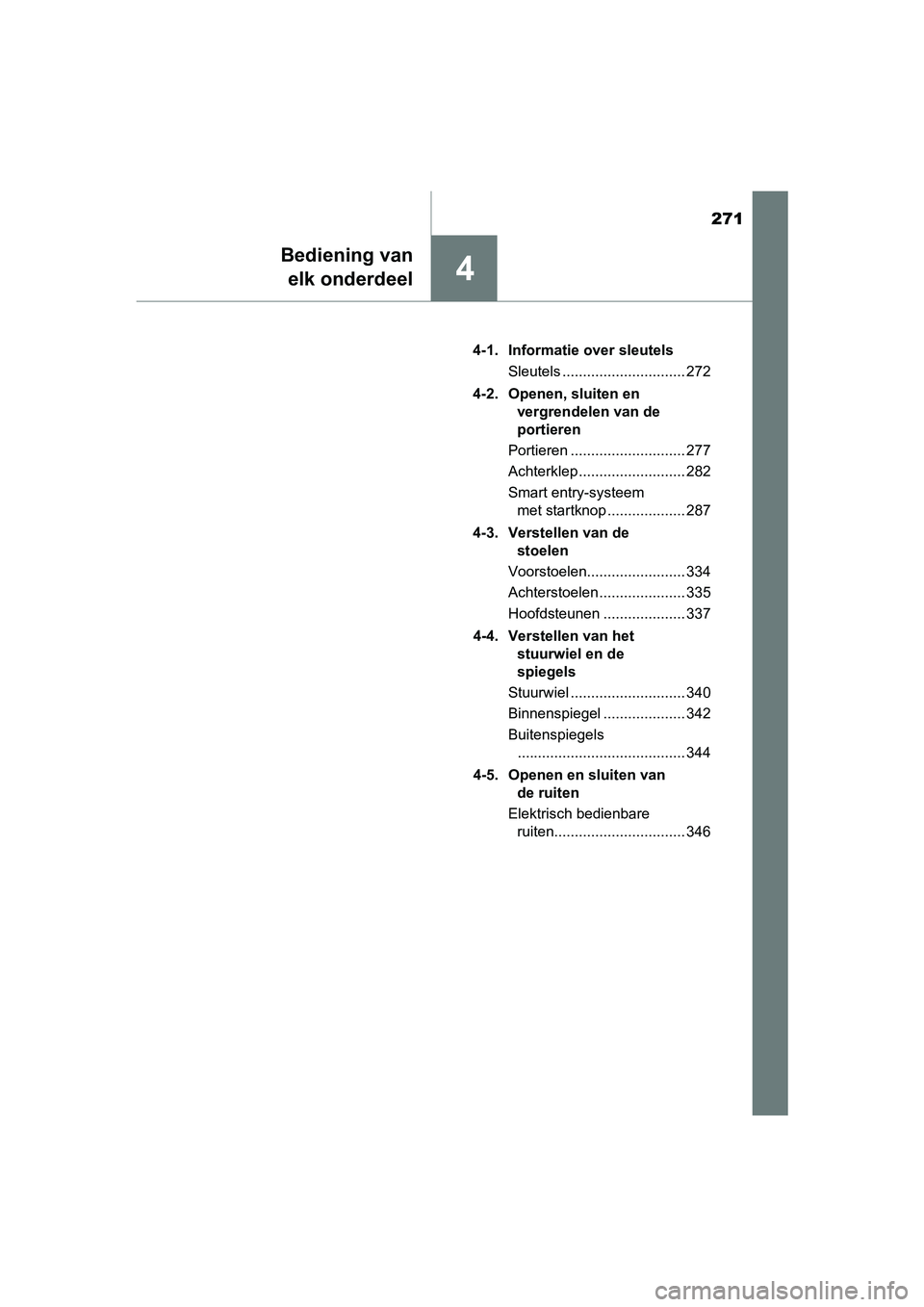

271
4
Bediening vanelk onderdeel
PRIUS PHV_OM_OM47C78E_(EE) 4-1. Informatie over sleutels
Sleutels .............................. 272
4-2. Openen, sluiten en vergrendelen van de
portieren
Portieren ............................ 277
Achterklep .......................... 282
Smart entry-systeem met startknop ................... 287
4-3. Verstellen van de stoelen
Voorstoelen........................ 334
Achterstoelen ..................... 335
Hoofdsteunen .................... 337
4-4. Verstellen van het stuurwiel en de
spiegels
Stuurwiel ............................ 340
Binnenspiegel .................... 342
Buitenspiegels ......................................... 344
4-5. Openen en sluiten van de ruiten
Elektrisch bedienbare ruiten................................ 346
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 271 Wednesday, April 3, 2019 10:55 AM
