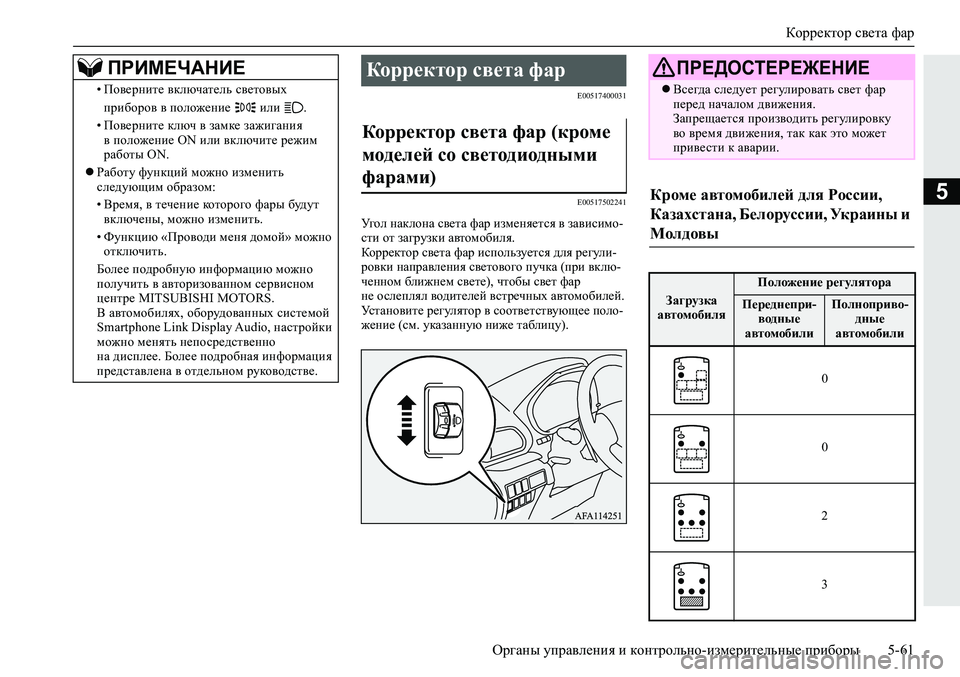

Page 169 of 488

Корректор света фар
Органы управления и контрольно-измерительные приборы5-61
5
E00517400031
E00517502241
Уг о л наклона света фар изменяется в зависимо-
сти от загрузки автомобиля.
Корректор света фар используется для регули-
ровки направления светового пучка (при вклю-
ченном ближнем свете), чтобы свет фар
не ослеплял водителей встречных автомобилей.
Установите регулятор в соответствующее поло-
жение (см. указанную ниже таблицу). •Поверните включатель световых
приборов в положение
или .
•Поверните ключ в замке зажигания
в положение ON или включите режим
работы ON.
Работу функций можно изменить
следующим образом:
•Время, в течение которого фары будут
включены, можно изменить.
•Функцию «Проводи меня домой» можно
отключить.
Более подробную информацию можно
получить в авторизованном сервисном
центре MITSUBISHI MOTORS.
В автомобилях, оборудованных системой
Smartphone Link Display Audio, настройки
можно
менять непосредственно
на дисплее. Более подробная информация
представлена в отдельном руководстве.
ПРИМЕЧАНИЕКорректор света фар
Корректор света фар (кроме
моделей со светодиодными
фарами)
ПРЕДОСТЕРЕЖЕНИЕ
Всегда следует регулировать свет фар
перед началом движения.
Запрещается производить регулировку
во время движения, так как это может
привести к аварии.
Кроме автомобилей для России,
Казахстана, Белоруссии, Украины и
Молдовы
Загрузка
автомобиля
Положение регулятора
Переднепри-
водные
автомобилиПолноприво-
дные
автомобили
0
0
2
3

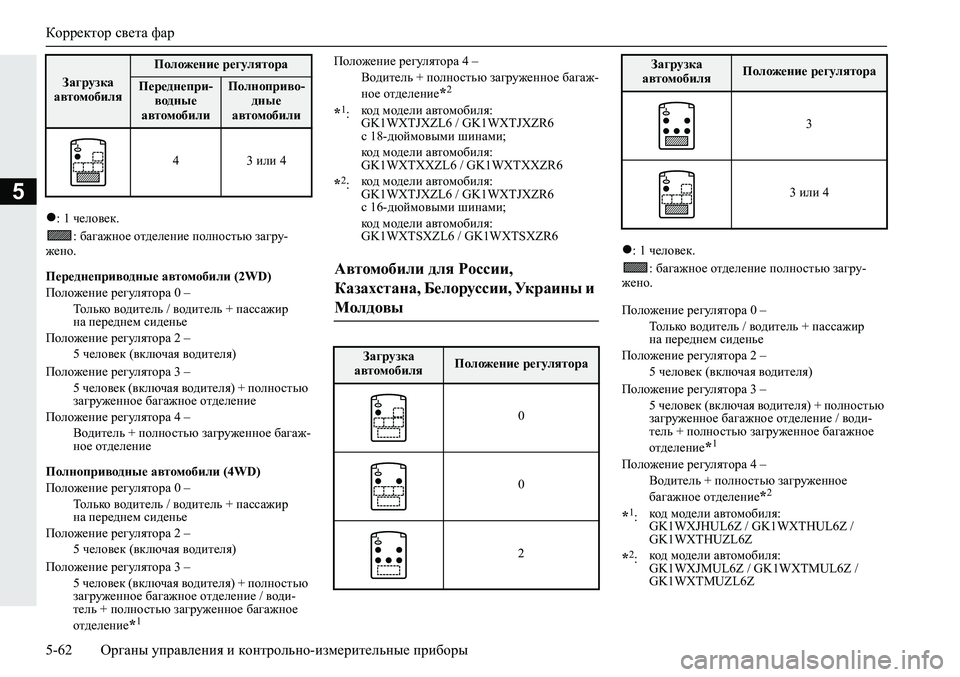

Page 170 of 488

Корректор света фар
5-62Органы управления и контрольно-измерительные приборы
5
: 1 человек.
:
багажное отделение полностью загру-
жено.
Переднеприводные автомобили (2WD)
Полноприводные автомобили (4WD)
: 1 человек.
: багажное отделение полностью загру-
жено. 43 или 4
Положение регулятора 0 –
Только водитель / водитель + пассажир
на переднем сиденье
Положение регулятора 2 –
5 человек (включая водителя)
Положение регулятора 3 –
5 человек (включая водителя) + полностью
загруженное багажное отделение
Положение регулятора 4 –
Водитель + полностью загруженное багаж-
ное отделение
Положение регулятора 0 –
Только водитель / водитель + пассажир
на переднем сиденье
Положение регулятора 2 –
5 человек
(включая водителя)
Положение регулятора 3 –
5 человек (включая водителя) + полностью
загруженное багажное отделение / води-
тель + полностью загруженное багажное
отделение
*1
Загрузка
автомобиля
Положение регулятора
Переднепри-
водные
автомобилиПолноприво-
дные
автомобили
Положение регулятора 4 –
Водитель + полностью загруженное багаж-
ное отделение
*2
*1:код модели автомобиля:
GK1WXTJXZL6 / GK1WXTJXZR6
с 18-дюймовыми шинами;
код модели автомобиля:
GK1WXTXXZL6 / GK1WXTXXZR6
*2:код модели автомобиля:
GK1WXTJXZL6 / GK1WXTJXZR6
с 16-дюймовыми шинами;
код модели автомобиля:
GK1WXTSXZL6 / GK1WXTSXZR6
Автомобили для России,
Казахстана, Белоруссии, Украины и
Молдовы
Загрузка
автомобиляПоложение регулятора
0
0
2
3
3 или 4
Положение регулятора 0 –
Только водитель / водитель + пассажир
на переднем сиденье
Положение регулятора 2 –
5 человек (включая водителя)
Положение регулятора 3 –
5 человек (включая водителя) + полностью
загруженное багажное отделение / води-
тель + полностью загруженное багажное
отделение
*1
Положение регулятора 4 –
Водитель + полностью загруженное
багажное отделение
*2
*1:код модели автомобиля:
GK1WXJHUL6Z / GK1WXTHUL6Z /
GK1WXTHUZL6Z
*2:код модели автомобиля:
GK1WXJMUL6Z / GK1WXTMUL6Z /
GK1WXTMUZL6Z
Загрузка
автомобиляПоложение регулятора
Page 171 of 488

Переключатель указателей поворота
Органы управления и контрольно-измерительные приборы5-63
5
E00517601610
С помощью корректора происходит автоматиче-
ская регулировка направления света фар в зави-
симости от количества пассажиров и наличия
груза в автомобиле. Ко гд а включено зажигание
или включен режим работы ON, освещение
включено и автомобиль остановлен, происходит
автоматическая регулировка угла наклона света
фар.
E00506503017
Автоматический корректор
света фар (для моделей
со светодиодными фарами)
Переключатель
указателей поворота
1:сигнал поворота.
Перед тем как совершить обычный
поворот, установите рычаг в положение (1)
(фиксированное положение). При
завершении поворота рычаг автоматически
вернется в исходное положение.
2:сигнал перестроения в другой ряд.
При перестроении на другую полосу
движения слегка наклоните рычаг
в положение (2) (нефиксированное
положение). Указатели поворота
и контрольная лампа будут мигать, пока
рычаг удерживается в этом положении.
Если слегка наклонить рычаг
в положение (2) и отпустить, указатель
поворота и контрольная лампа на панели
приборов мигнут 3 раза.
ПРИМЕЧАНИЕ
Если контрольная лампа мигает слишком
часто, возможно, перегорела лампа
в указателе поворота. Рекомендуется
проверить автомобиль в авторизованном
сервисном центре MITSUBISHI
MOTORS.
Есть возможность включить следующие
функции:
•мигание указателей поворота при
перемещении рычага, даже если ключ
зажигания находится в положении ACC
или включен режим работы ACC;
•отключение функции трехкратного
мигания указателей поворота при
смене
полосы движения;
•возможность настроить время, в течение
которого нужно удерживать рычаг, чтобы
указатели поворота мигнули 3 раза.
Более подробную информацию Вы
можете получить в авторизованном
сервисном центре MITSUBISHI
MOTORS.
В автомобилях, оборудованных системой
Smartphone Link Display Audio, настройки
можно менять непосредственно
на дисплее. Более подробная информация
представлена в отдельном руководстве.
Есть возможность изменить звук зуммера
включения указателей поворота.
См. раздел «Изменение звука включения
указателей поворота», стр. 5-20.
ПРИМЕЧАНИЕ
Page 172 of 488

Включатель аварийной световой сигнализации
5-64Органы управления и контрольно-измерительные приборы
5
E00506602330
При необходимости остановки автомобиля
на дороге вследствие какой-либо неисправно-
сти включайте аварийную сигнализацию.
Кнопка включения аварийной сигнализации
действует всегда, независимо от положения
ключа в замке зажигания или включенного
режима работы.
Чтобы включить аварийную сигнализацию,
нажмите включатель. При этом все лампы указа-
телей поворота будут синхронно мигать. Чтобы
выключить лампы, нажмите кнопку еще раз.
E00506700034
E00508301956
Противотуманные фары можно включить
только вместе с ближним светом фар или габа-
ритными огнями. Чтобы включить противоту-
манные фары, один раз поверните ручку
в направлении ON. При этом включится ко н-
трольная лампа на панели приборов. Чтобы
выключить противотуманные фары, поверните
ручку в направлении OFF. При отпускании
ручка автоматически вернется в исходное поло-
жение
.
Включатель аварийной
световой сигнализации ПРИМЕЧАНИЕ
В автомобилях, оснащенных системой
сигнализации при экстренном
торможении, данная система не работает,
если аварийная сигнализация была
включена вручную с помощью кнопки.
См. раздел «Аварийная сигнализация при
экстренном торможении», стр. 6-55.
Включатель
противотуманных фар
и заднего
противотуманного фонаря
Включатель
противотуманных фар*

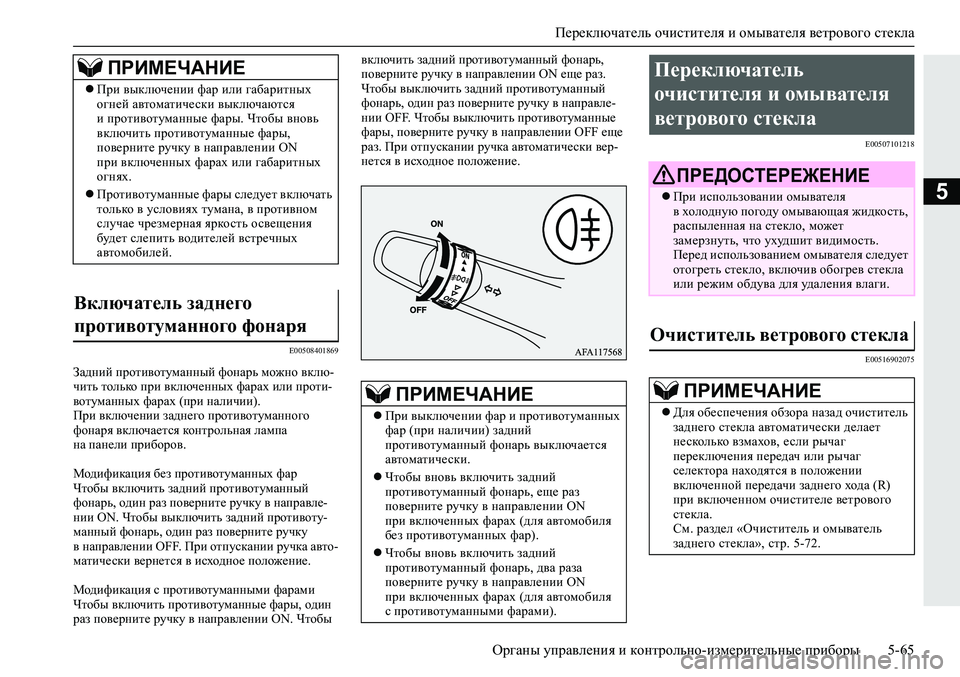

Page 173 of 488

Переключатель очистителя и омывателя ветрового стекла
Органы управления и контрольно-измерительные приборы5-65
5
E00508401869
Задний противотуманный фонарь можно вклю-
чить только при включенных фарах или проти-
вотуманных фарах (при наличии).
При включении заднего противотуманного
фонаря включается контрольная лампа
на панели приборов.
Модификация без противотуманных фар
Чтобы включить задний противотуманный
фонарь, один раз поверните ручку в направле-
нии ON. Чтобы выключить задний противоту-
манный фонарь, один раз
поверните ручку
в направлении OFF. При отпускании ручка авто-
матически вернется в исходное положение.
Модификация с противотуманными фарами
Чтобы включить противотуманные фары, один
раз поверните ручку в направлении ON. Чтобы включить задний противотуманный фонарь,
поверните ручку в направлении ON еще раз.
Чтобы выключить задний противотуманный
фонарь, один раз поверните ручку в направле-
нии OFF. Чтобы
выключить противотуманные
фары, поверните ручку в направлении OFF еще
раз. При отпускании ручка автоматически вер-
нется в исходное положение.
E00507101218
E00516902075
ПРИМЕЧАНИЕ
При выключении фар или габаритных
огней автоматически выключаются
и противотуманные фары. Чтобы вновь
включить противотуманные фары,
поверните ручку в направлении ON
при включенных фарах или габаритных
огнях.
Противотуманные фары следует включать
только в условиях тумана, в противном
случае чрезмерная яркость освещения
будет слепить водителей встречных
автомобилей.
Включатель заднего
противотуманного фонаря
ПРИМЕЧАНИЕ
При выключении фар и противотуманных
фар (при наличии) задний
противотуманный фонарь выключается
автоматически.
Чтобы вновь включить задний
противотуманный фонарь, еще раз
поверните ручку в направлении ON
при включенных фарах (для автомобиля
без противотуманных фар).
Чтобы вновь включить задний
противотуманный фонарь, два раза
поверните ручку в направлении ON
при включенных фарах (для
автомобиля
с противотуманными фарами).
Переключатель
очистителя и омывателя
ветрового стекла
ПРЕДОСТЕРЕЖЕНИЕ
При использовании омывателя
в холодную погоду омывающая жидкость,
распыленная на стекло, может
замерзнуть, что ухудшит видимость.
Перед использованием омывателя следует
отогреть стекло, включив обогрев стекла
или режим обдува для удаления влаги.
Очиститель ветрового стекла
ПРИМЕЧАНИЕ
Для обеспечения обзора назад очиститель
заднего стекла автоматически делает
несколько взмахов, если рычаг
переключения передач или рычаг
селектора находятся в положении
включенной передачи заднего хода (R)
при включенном очистителе ветрового
стекла.
См. раздел «Очиститель и омыватель
заднего стекла», стр. 5-72.
Page 174 of 488

Переключатель очистителя и омывателя ветрового стекла
5-66Органы управления и контрольно-измерительные приборы
5
Очиститель ветрового стекла включается, если
ключ в замке зажигания находится в положении
ON или АС С либо включен режим работы ON
или ACC.
Если щетки примерзли к ветровому или
к заднему стеклу, не включайте стеклоочисти-
тели до тех пор, пока лед не растает и щетки
не освободятся. В противном случае можно
повредить электродвигатель стеклоочистителя.
Датчик дождя работает, только ко гд а ключ
в замке зажигания находится в положении ON
либо включен режим работы ON.
Если переключатель очистителя ветрового
стекла находится в положении AUTO, датчик
дождя (А) определяет количество осадков
(дождя, снега и т. п., а также пыли) и стеклоочи-
ститель включается и выключается автоматиче-
ски.
При грязном ветровом стекле
в сухую погоду
следите за тем, чтобы переключатель очисти-
теля ветрового стекла находился в положении
OFF.
Включение стеклоочистителя в указанной ситу-
ации приведет к образованию царапин на ветро-
вом стекле и к повреждению щеток
стеклоочистителя.
MIST:удаление влаги со стекла;
однократное срабатывание
стеклоочистителя
OFF:выключено
AUTO:автоматическое управление
стеклоочистителями;
датчик дождя.
Частота срабатывания
стеклоочистителя
выбирается
автоматически в зависимости
от количества влаги на ветровом
стекле
LO:низкая скорость
HI:высокая скорость
Датчик дождяПРЕДОСТЕРЕЖЕНИЕ
Если переключатель очистителя
находится в положении AUTO
при включенном зажигании либо
включенном режиме работы ON,
очиститель может автоматически
включаться в приведенных ниже случаях.
При попадании рук под щетки
стеклоочистителя существует опасность
получения травмы, а очиститель может
выйти из строя. Нужно убедиться, что
ключ в замке зажигания находится
в положении LOCK либо включен режим
работы OFF или перевести переключатель
очистителя в положение OFF, чтобы
деактивировать датчик дождя.
•При протирании ветрового стекла
снаружи, если прикоснуться к верхней
части датчика дождя.
•При протирании ветрового стекла
снаружи ветошью напротив датчика
дождя.
•На автоматической мойке.
•При ударе или сотрясении ветрового
стекла или датчика дождя.
ПРИМЕЧАНИЕ
В целях предохранения резиновых щеток
стеклоочистителя его срабатывание, даже
если переключатель очистителя находится
в положении AUTO, блокируется
при неподвижном автомобиле
и температуре окружающего воздуха
около 0 °C или ниже.
Page 175 of 488

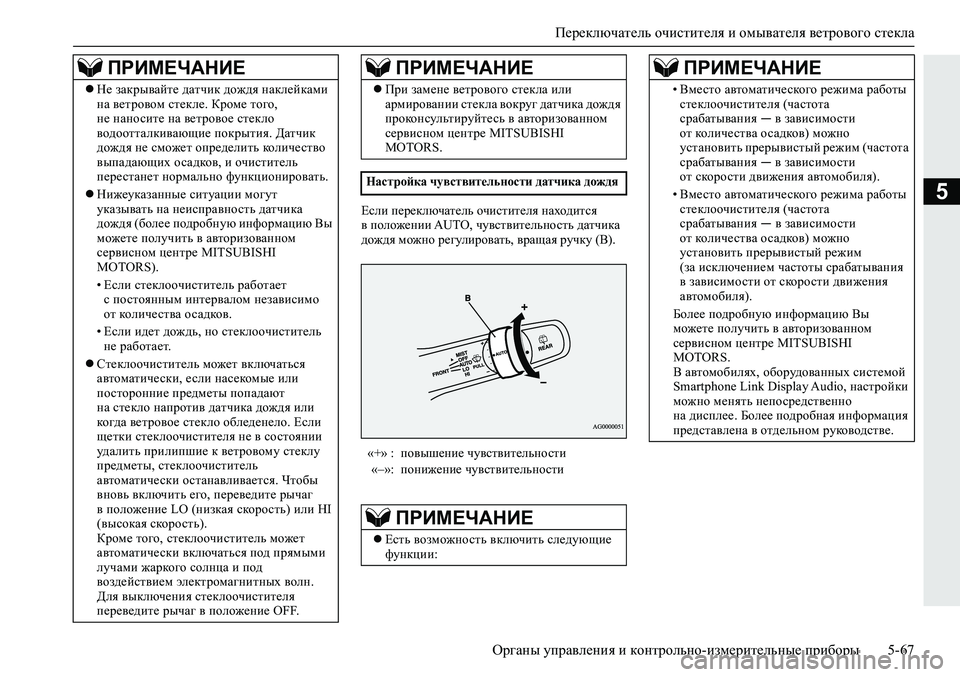

Переключатель очистителя и омывателя ветрового стекла
Органы управления и контрольно-измерительные приборы5-67
5Если переключатель очистителя находится
в положении AUTO, чувствительность датчика
дождя можно регулировать, вращая ручку (В). Не закрывайте датчик дождя наклейками
на ветровом стекле. Кроме того,
не наносите на ветровое стекло
водоотталкивающие покрытия. Датчик
дождя не сможет определить количество
выпадающих осадков, и очиститель
перестанет нормально функционировать.
Нижеуказанные ситуации могут
указывать на неисправность датчика
дождя (более подробную информацию Вы
можете получить в авторизованном
сервисном центре MITSUBISHI
MOTORS).
•Если стеклоочиститель работает
с постоянным интервалом независимо
от количества осадков.
•Если идет дождь, но стеклоочиститель
не работает.
Стеклоочиститель может включаться
автоматически, если насекомые или
посторонние предметы попадают
на стекло напротив датчика дождя или
ко гд а ветровое стекло
обледенело. Если
щетки стеклоочистителя не в состоянии
удалить прилипшие к ветровому стеклу
предметы, стеклоочиститель
автоматически останавливается. Чтобы
вновь включить его, переведите рычаг
в положение LO (низкая скорость) или HI
(высокая скорость).
Кроме того, стеклоочиститель может
автоматически включаться под прямыми
лучами жаркого солнца и под
воздействием электромагнитных волн.
Для выключения стеклоочистителя
переведите рычаг
в положение OFF.
ПРИМЕЧАНИЕ
При замене ветрового стекла или
армировании стекла вокруг датчика дождя
проконсультируйтесь в авторизованном
сервисном центре MITSUBISHI
MOTORS.
Настройка чувствительности датчика дождя
«+» :повышение чувствительности
«–»:понижение чувствительности
ПРИМЕЧАНИЕ
Есть возможность включить следующие
функции:
ПРИМЕЧАНИЕ
•Вместо автоматического режима работы
стеклоочистителя (частота
срабатывания — в зависимости
от количества осадков) можно
установить прерывистый режим (частота
срабатывания — в зависимости
от скорости движения автомобиля).
•Вместо автоматического режима работы
стеклоочистителя (частота
срабатывания — в зависимости
от количества осадков) можно
установить прерывистый режим
(за исключением частоты срабатывания
в зависимости от
скорости движения
автомобиля).
Более подробную информацию Вы
можете получить в авторизованном
сервисном центре MITSUBISHI
MOTORS.
В автомобилях, оборудованных системой
Smartphone Link Display Audio, настройки
можно менять непосредственно
на дисплее. Более подробная информация
представлена в отдельном руководстве.
ПРИМЕЧАНИЕ
Page 176 of 488

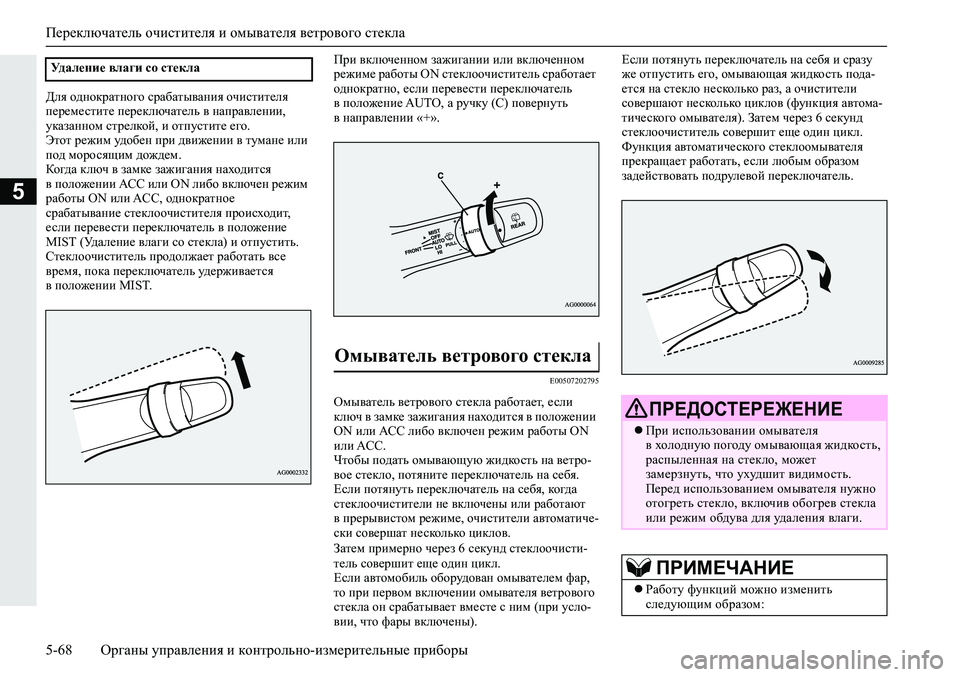

Переключатель очистителя и омывателя ветрового стекла
5-68Органы управления и контрольно-измерительные приборы
5
Для однократного срабатывания очистителя
переместите переключатель в направлении,
указанном стрелкой, и отпустите его.
Этот режим удобен при движении в тумане или
под моросящим дождем.
Ко гд а ключ в замке зажигания находится
в положении АС С или ON либо включен режим
работы ON или ACC, однократное
срабатывание стеклоочистителя происходит,
если перевести переключатель в положение
MIST (Удаление влаги
со стекла) и отпустить.
Стеклоочиститель продолжает работать все
время, пока переключатель удерживается
в положении MIST.При включенном зажигании или включенном
режиме работы ON стеклоочиститель сработает
однократно, если перевести переключатель
в положение AUTO, а ручку (С) повернуть
в направлении «+».
E00507202795
Омыватель ветрового стекла работает, если
ключ в замке зажигания находится в положении
ON или АС С либо включен режим работы ON
или ACC.
Чтобы подать омывающую жидкость на ветро-
вое стекло, потяните переключатель на себя.
Если потянуть переключатель на себя, ко гд а
стеклоочистители не включены или работают
в прерывистом режиме, очистители автоматиче-
ски совершат несколько
циклов.
Затем примерно через 6 секунд стеклоочисти-
тель совершит еще один цикл.
Если автомобиль оборудован омывателем фар,
то при первом включении омывателя ветрового
стекла он срабатывает вместе с ним (при усло-
вии, что фары включены).Если потянуть переключатель на себя и сразу
же отпустить его, омывающая жидкость пода-
ется на стекло несколько раз, а очистители
совершают
несколько циклов (функция автома-
тического омывателя). Затем через 6 секунд
стеклоочиститель совершит еще один цикл.
Функция автоматического стеклоомывателя
прекращает работать, если любым образом
задействовать подрулевой переключатель. Удаление влаги со стекла
Омыватель ветрового стекла
ПРЕДОСТЕРЕЖЕНИЕ
При использовании омывателя
в холодную погоду омывающая жидкость,
распыленная на стекло, может
замерзнуть, что ухудшит видимость.
Перед использованием омывателя нужно
отогреть стекло, включив обогрев стекла
или режим обдува для удаления влаги.
ПРИМЕЧАНИЕ
Работу функций можно изменить
следующим образом:
