Аккумуляторная батарея
Техническое обслуживание автомобиля10-9
10
E01001203936

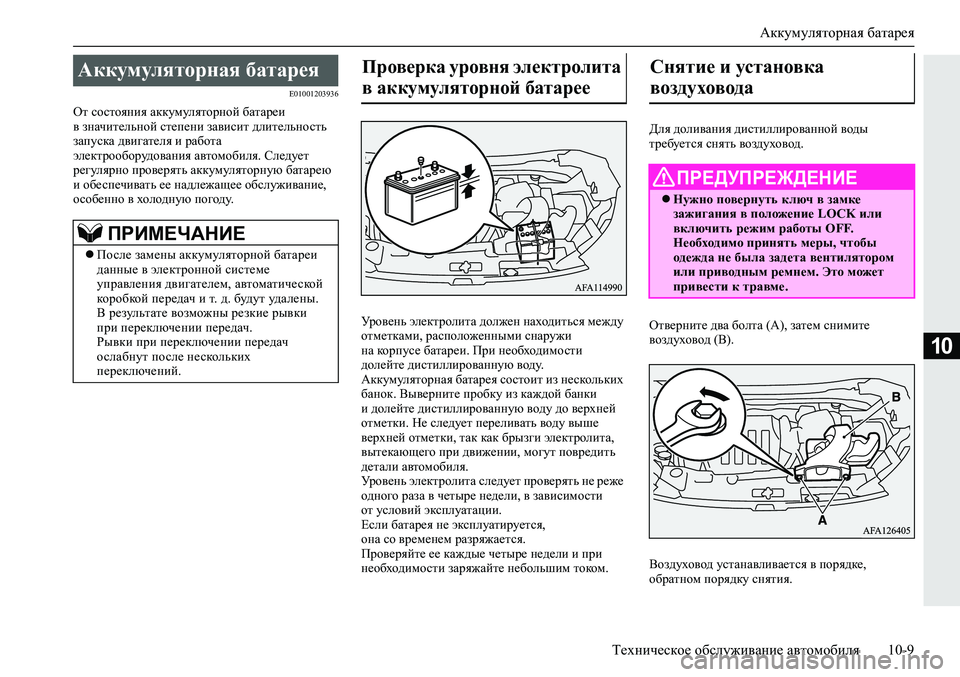

От состояния аккумуляторной батареи
в значительной степени зависит длительность
запуска двигателя и работа
электрооборудования автомобиля. Следует
регулярно проверять аккумуляторную батарею
и обеспечивать ее надлежащее обслуживание,
особенно в холодную погоду.
Уровень электролита должен находиться между
отметками, расположенными снаружи
на корпусе батареи. При необходимости
долейте дистиллированную воду.
Аккумуляторная батарея состоит из нескольких
банок
. Выверните пробку из каждой банки
и долейте дистиллированную воду до верхней
отметки. Не следует переливать воду выше
верхней отметки, так как брызги электролита,
вытекающего при движении, могут повредить
детали автомобиля.
Уровень электролита следует проверять не реже
одного раза в четыре недели, в зависимости
от условий эксплуатации.
Если батарея не эксплуатируется,
она со временем разряжается.
Проверяйте ее каждые четыре недели и при
необходимости заряжайте небольшим током.Для доливания дистиллированной воды
требуется снять воздуховод.
Отверните два болта (A), затем снимите
воздуховод (В).
Воздуховод устанавливается в порядке,
обратном порядку снятия.
Аккумуляторная батарея
ПРИМЕЧАНИЕ
После замены аккумуляторной батареи
данные в электронной системе
управления двигателем, автоматической
коробкой передач и т. д. будут удалены.
В результате возможны резкие рывки
при переключении передач.
Рывки при переключении передач
ослабнут после нескольких
переключений.
Проверка уровня электролита
в аккумуляторной батарее Снятие и установка
воздуховода
ПРЕДУПРЕЖДЕНИЕ
Нужно повернуть ключ в замке
зажигания в положение LOCK или
включить режим работы OFF.
Необходимо принять меры, чтобы
одежда не была задета вентилятором
или приводным ремнем. Это может
привести к травме.

Аккумуляторная батарея
10-10Техническое обслуживание автомобиля
10

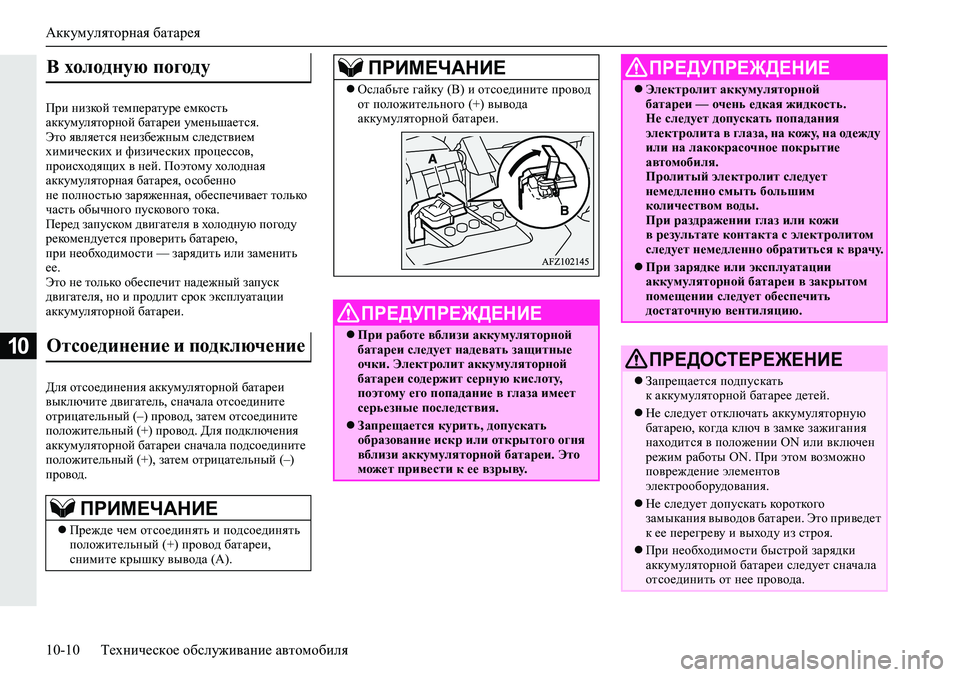

При низкой температуре емкость
аккумуляторной батареи уменьшается.
Это является неизбежным следствием
химических и физических процессов,
происходящих в ней. Поэтому холодная
аккумуляторная батарея, особенно
не полностью заряженная, обеспечивает только
часть обычного пускового тока.
Перед запуском двигателя в холодную погоду
рекомендуется проверить батарею,
при необходимости — зарядить или заменить
ее.
Это не только обеспечит
надежный запуск
двигателя, но и продлит срок эксплуатации
аккумуляторной батареи.
Для отсоединения аккумуляторной батареи
выключите двигатель, сначала отсоедините
отрицательный (–) провод, затем отсоедините
положительный (+) провод. Для подключения
аккумуляторной батареи сначала подсоедините
положительный (+), затем отрицательный (–)
провод.
В холодную погоду
Отсоединение и подключение
ПРИМЕЧАНИЕ
Прежде чем отсоединять и подсоединять
положительный (+) провод батареи,
снимите крышку вывода (А).
Ослабьте гайку (В) и отсоедините провод
от положительного (+) вывода
аккумуляторной батареи.
ПРЕДУПРЕЖДЕНИЕ
При работе вблизи аккумуляторной
батареи следует надевать защитные
очки. Электролит аккумуляторной
батареи содержит серную кислоту,
поэтому его попадание в глаза имеет
серьезные последствия.
Запрещается курить, допускать
образование искр или открытого огня
вблизи аккумуляторной батареи. Это
может привести к ее взрыву.
ПРИМЕЧАНИЕ
Электролит аккумуляторной
батареи — очень едкая жидкость.
Не следует допускать попадания
электролита в глаза, на кожу, на одежду
или на лакокрасочное покрытие
автомобиля.
Пролитый электролит следует
немедленно смыть большим
количеством воды.
При раздражении глаз или кожи
в результате контакта с электролитом
следует немедленно обратиться к врачу.
При зарядке или эксплуатации
аккумуляторной батареи в закрытом
помещении следует обеспечить
достаточную вентиляцию.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается подпускать
к аккумуляторной батарее детей.
Не следует отключать аккумуляторную
батарею, ко гд а ключ в замке зажигания
находится в положении ON или включен
режим работы ON. При этом возможно
повреждение элементов
электрооборудования.
Не следует допускать короткого
замыкания выводов батареи. Это приведет
к ее перегреву и выходу из строя.
При необходимости быстрой зарядки
аккумуляторной батареи следует сначала
отсоединить от нее провода.
ПРЕДУПРЕЖДЕНИЕ

Шины
Техническое обслуживание автомобиля10-11
10
E01001300255
E01001404313

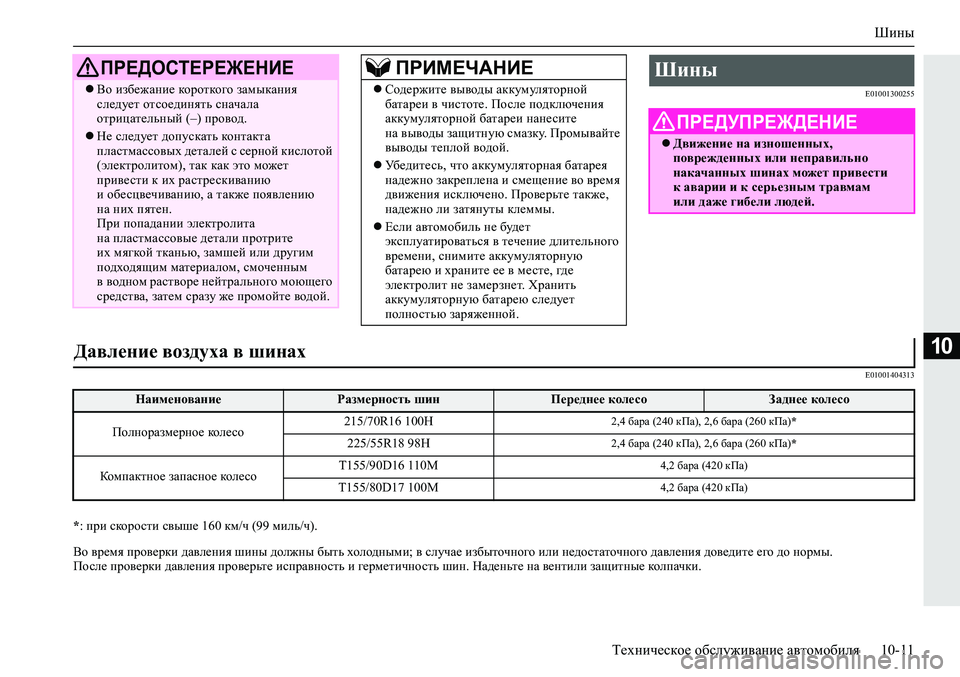

*: при скорости свыше 160 км/ч (99 миль/ч).
Во время проверки давления шины должны быть холодными; в случае избыточного или недостаточного давления доведите его до нормы.
После проверки давления проверьте исправность и герметичность шин. Наденьте на вентили защитные колпачки.
Во избежание короткого замыкания
следует отсоединять сначала
отрицательный (–) провод.
Не следует допускать контакта
пластмассовых деталей с серной кислотой
(электролитом), так как это может
привести к их растрескиванию
и обесцвечиванию, а также появлению
на них пятен.
При попадании электролита
на пластмассовые детали протрите
их мягкой тканью, замшей или другим
подходящим материалом, смоченным
в водном растворе нейтрального моющего
средства, затем сразу
же промойте водой.
ПРЕДОСТЕРЕЖЕНИЕПРИМЕЧАНИЕ
Содержите выводы аккумуляторной
батареи в чистоте. После подключения
аккумуляторной батареи нанесите
на выводы защитную смазку. Промывайте
выводы теплой водой.
Убедитесь, что аккумуляторная батарея
надежно закреплена и смещение во время
движения исключено. Проверьте также,
надежно ли затянуты клеммы.
Если автомобиль не будет
эксплуатироваться в течение длительного
времени, снимите аккумуляторную
батарею
и храните ее в месте, гд е
электролит не замерзнет. Хранить
аккумуляторную батарею следует
полностью заряженной.
Шины
ПРЕДУПРЕЖДЕНИЕ
Движение на изношенных,
поврежденных или неправильно
накачанных шинах может привести
к аварии и к серьезным травмам
или даже гибели людей.
Давление воздуха в шинах
НаименованиеРазмерность шинПереднее колесоЗаднее колесо
Полноразмерное колесо215/70R16 100H
2,4 бара (240 кПа), 2,6 бара (260 кПа)*
225/55R18 98H2,4 бара (240 кПа), 2,6 бара (260 кПа)*
Компактное запасное колесоT155/90D16 110M4,2 бара (420 кПа)
T155/80D17 100M4,2 бара (420 кПа)

Шины
10-12Техническое обслуживание автомобиля
10
E01001802137
Убедитесь, что на шинах отсутствуют порезы,
трещины и другие повреждения. Если есть
глубокие порезы и трещины, замените шины.
Также проверьте, не застряли ли в шинах
мелкие металлические предметы и щебень.
Движение на изношенных шинах очень опасно,
так как при этом резко возрастает опасность
заноса или аквапланирования. Допускается
эксплуатация шин, высота рисунка
протектора
которых составляет не менее 1,6 мм.
Если на шине есть индикатор износа, по мере
износа шины он проявляется на поверхности
протектора, указывая на то, что шина больше
не должна эксплуатироваться. Если на
поверхности протектора проявляется индикатор
износа, шину следует заменить новой.
Если вследствие износа необходимо заменить
одну из шин полноприводного автомобиля,
замените сразу все шины.
E01007201921
Состояние колеса
1:расположение индикатора износа
протектора
2:индикатор износа протектора
ПРЕДОСТЕРЕЖЕНИЕ
Следует устанавливать шины одного
размера, одного типа и
одного производителя, с одинаковой
степенью износа. Запрещается
устанавливать шины разного размера,
разного типа, разных производителей или
с разной степенью износа. В этом случае
повышается температура масла
в дифференциале, что может привести
к неисправности трансмиссии. Кроме
того, в трансмиссии возникают
повышенные нагрузки, которые
могут
привести к утечке масла, заклиниванию
деталей и к другим серьезным
неисправностям.
Замена шин и колесных
дисков
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается установка шин, размеры
которых отличаются от указанных выше,
а также совместная установка шин
различных моделей, поскольку это
отрицательно влияет на безопасность
движения.
См. раздел «Шины и колесные
диски», стр. 11-8.
Даже если колесный диск имеет тот же
посадочный диаметр и вылет, что
и оригинальный, его форма может
не позволить правильно его установить.
Перед приобретением новых колесных
дисков рекомендуется
проконсультироваться у специалистов
авторизованного сервисного центра
MITSUBISHI MOTORS.
В автомобилях, оборудованных системой
контроля давления в шинах, разрешается
использовать только оригинальные
колесные диски MITSUBISHI MOTORS.
Использование других колесных дисков
может привести к утечкам воздуха
и повреждению датчиков, так как датчики
системы контроля давления в шинах
не смогут быть установлены правильно.
См. раздел «Система контроля давления
в шинах (СКДШ)», стр. 6-109.
ПРЕДОСТЕРЕЖЕНИЕ

Шины
Техническое обслуживание автомобиля10-13
10
E01001902734

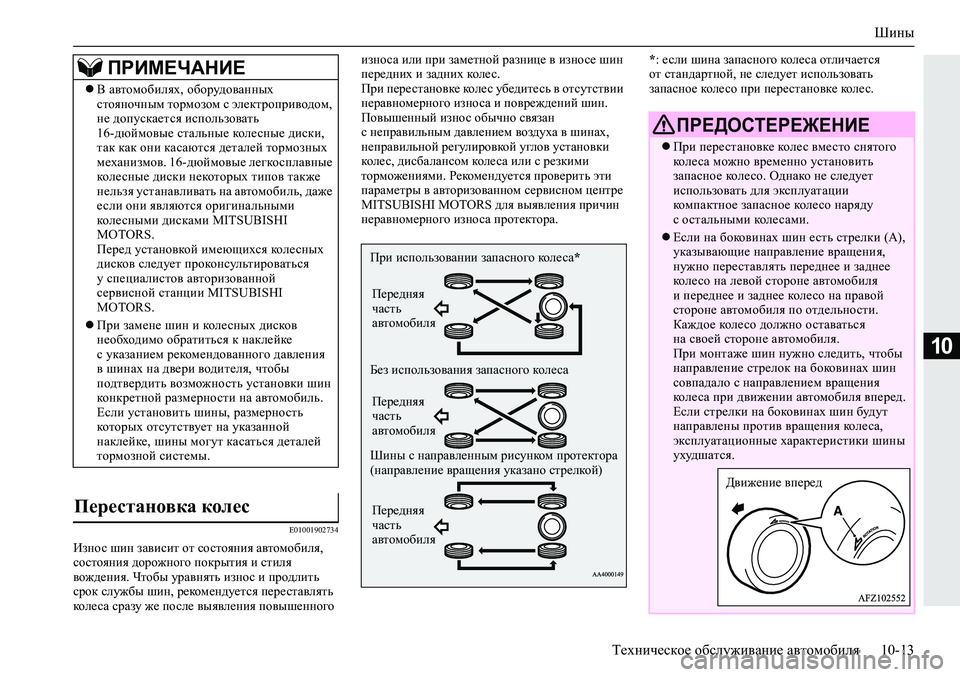

Износ шин зависит от состояния автомобиля,
состояния дорожного покрытия и стиля
вождения. Чтобы уравнять износ и продлить
срок службы шин, рекомендуется переставлять
кол е с а сразу же после выявления повышенного износа или при заметной разнице в износе шин
передних и задних колес.
При перестановке колес убедитесь в отсутствии
неравномерного износа и повреждений шин
.
Повышенный износ обычно связан
с неправильным давлением воздуха в шинах,
неправильной регулировкой углов установки
колес, дисбалансом кол е с а или с резкими
торможениями. Рекомендуется проверить эти
параметры в авторизованном сервисном центре
MITSUBISHI MOTORS для выявления причин
неравномерного износа протектора.*: если шина запасного кол е с а отличается
от стандартной, не следует использовать
запасное колесо при перестановке колес.
ПРИМЕЧАНИЕ
В автомобилях, оборудованных
стояночным тормозом с электроприводом,
не допускается использовать
16-дюймовые стальные колесные диски,
так как они касаются деталей тормозных
механизмов. 16-дюймовые легкосплавные
колесные диски некоторых типов также
нельзя устанавливать на автомобиль, даже
если они являются оригинальными
колесными дисками MITSUBISHI
MOTORS.
Перед установкой имеющихся колесных
дисков следует проконсультироваться
у специалистов авторизованной
сервисной
станции MITSUBISHI
MOTORS.
При замене шин и колесных дисков
необходимо обратиться к наклейке
с указанием рекомендованного давления
в шинах на двери водителя, чтобы
подтвердить возможность установки шин
конкретной размерности на автомобиль.
Если установить шины, размерность
которых отсутствует на указанной
наклейке, шины могут касаться деталей
тормозной системы.
Перестановка колес
При использовании запасного кол е с а*
Без использования запасного кол е с а
Передняя
часть
автомобиля Передняя
часть
автомобиля
Шины с направленным рисунком протектора
(направление вращения указано стрелкой)
Передняя
часть
автомобиля
ПРЕДОСТЕРЕЖЕНИЕ
При перестановке кол е с вместо снятого
кол е с а можно временно установить
запасное колесо. Однако не следует
использовать для эксплуатации
компактное запасное колесо наряду
с остальными колесами.
Если на боковинах шин есть стрелки (А),
указывающие направление вращения,
нужно переставлять переднее и заднее
колесо на левой стороне автомобиля
и переднее и заднее колесо на правой
стороне автомобиля по отдельности.
Каждое колесо должно оставаться
на своей стороне автомобиля.
При монтаже шин нужно следить, чтобы
направление стрелок на боковинах шин
совпадало с направлением вращения
кол е с а при движении автомобиля вперед.
Если стрелки на боковинах шин будут
направлены против вращения кол е с а,
эксплуатационные характеристики шины
ухудшатся.
Движение вперед

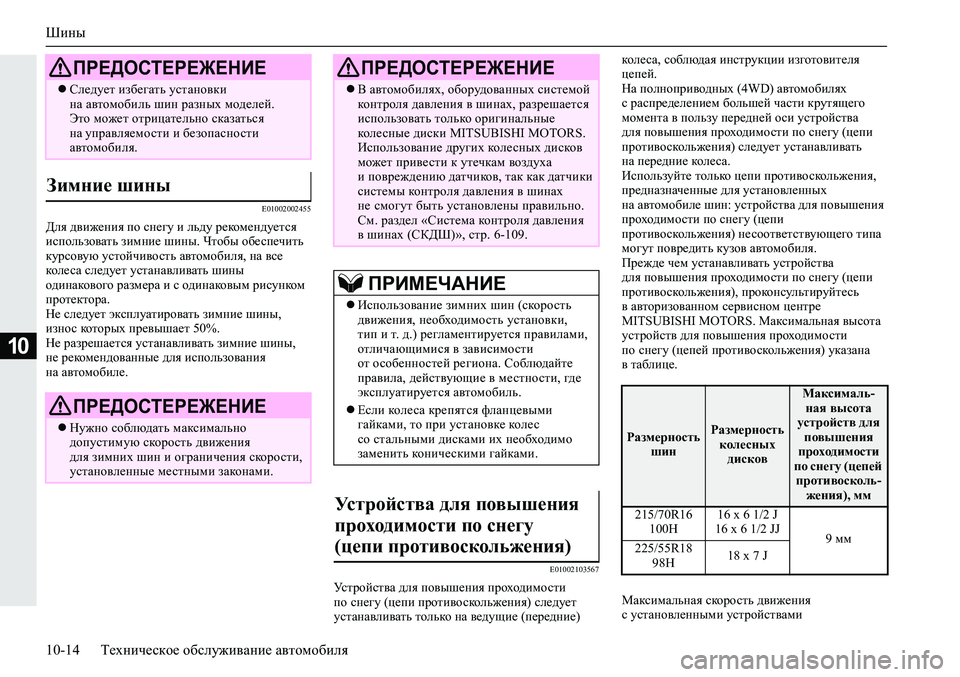

Шины
10-14Техническое обслуживание автомобиля
10
E01002002455
Для движения по снегу и льду рекомендуется
использовать зимние шины. Чтобы обеспечить
курсовую устойчивость автомобиля, на все
кол е с а следует устанавливать шины
одинакового размера и с одинаковым рисунком
протектора.
Не следует эксплуатировать зимние шины,
износ которых превышает 50%.
Не разрешается устанавливать зимние шины,
не рекомендованные для использования
на автомобиле.
E01002103567
Устройства для повышения проходимости
по снегу (цепи противоскольжения) следует
устанавливать только на ведущие (передние) кол е с а, соблюдая инструкции изготовителя
цепей.
На полноприводных (4WD) автомобилях
с распределением большей части крутящего
момента в пользу передней оси устройства
для повышения проходимости по снегу (цепи
противоскольжения) следует устанавливать
на передние кол е с а.
Используйте только цепи противоскольжения,
предназначенные для
установленных
на автомобиле шин: устройства для повышения
проходимости по снегу (цепи
противоскольжения) несоответствующего типа
могут повредить кузов автомобиля.
Прежде чем устанавливать устройства
для повышения проходимости по снегу (цепи
противоскольжения), проконсультируйтесь
в авторизованном сервисном центре
MITSUBISHI MOTORS. Максимальная высота
устройств для повышения проходимости
по снегу (цепей противоскольжения) указана
в таблице.
Максимальная скорость движения

с установленными устройствами
Следует избегать установки
на автомобиль шин разных моделей.
Это может отрицательно сказаться
на управляемости и безопасности
автомобиля.
Зимние шины
ПРЕДОСТЕРЕЖЕНИЕ
Нужно соблюдать максимально
допустимую скорость движения
для зимних шин и ограничения скорости,
установленные местными законами.
ПРЕДОСТЕРЕЖЕНИЕ
В автомобилях, оборудованных системой
контроля давления в шинах, разрешается
использовать только оригинальные
колесные диски MITSUBISHI MOTORS.
Использование других колесных дисков
может привести к утечкам воздуха
и повреждению датчиков, так как датчики
системы контроля давления в шинах
не смогут быть установлены правильно.
См. раздел «Система контроля давления
в шинах (СКДШ)», стр. 6-109.
ПРИМЕЧАНИЕ
Использование зимних шин (скорость
движения, необходимость установки,
тип и т. д.) регламентируется правилами,
отличающимися в зависимости
от особенностей региона. Соблюдайте
правила, действующие в местности, гд е
эксплуатируется автомобиль.
Если кол е с а крепятся фланцевыми
гайками, то при установке кол е с
со стальными дисками их необходимо
заменить коническими гайками.
Устройства для повышения
проходимости по снегу
(цепи противоскольжения)
ПРЕДОСТЕРЕЖЕНИЕ
Размерность
шинРазмерность
колесных
дисков
Максималь-
ная высота
устройств для
повышения
проходимости
по снегу (цепей
противосколь-
жения), мм
215/70R16
100H16 x 6 1/2 J
16 x 6 1/2 JJ
9 мм
225/55R18
98H18 x 7 J

Замена резиновых скребков щеток стеклоочистителя

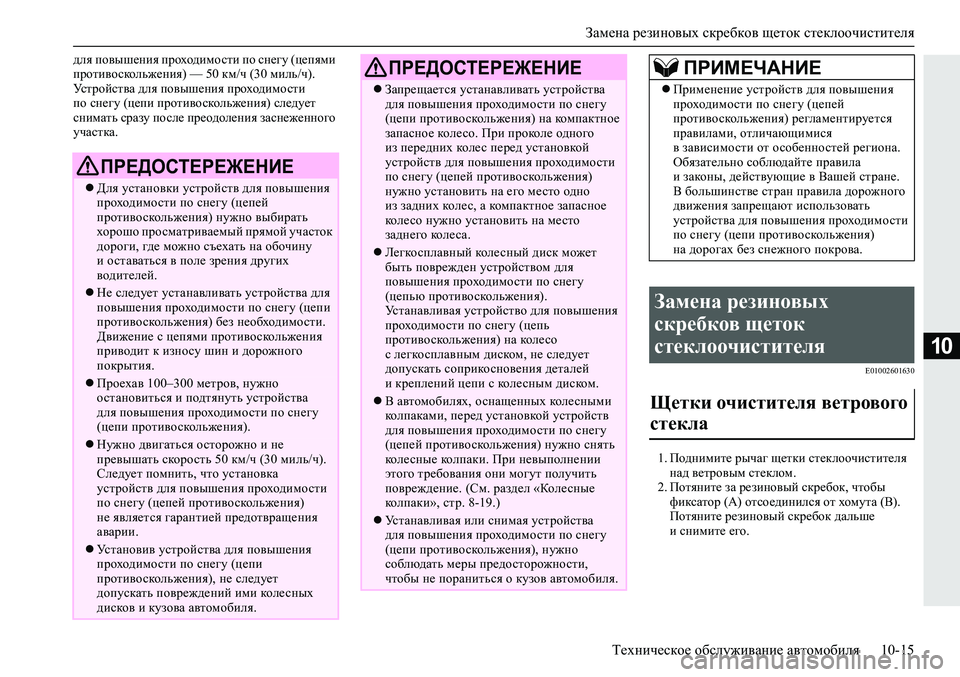

Техническое обслуживание автомобиля10-15
10
для повышения проходимости по снегу (цепями
противоскольжения) — 50 км/ч (30 миль/ч).
Устройства для повышения проходимости
по снегу (цепи противоскольжения) следует
снимать сразу после преодоления заснеженного
участка.
E01002601630
1.Поднимите рычаг щетки стеклоочистителя
над ветровым стеклом.
2.Потяните за резиновый скребок, чтобы
фиксатор (А) отсоединился от хомута (В).
Потяните резиновый скребок дальше
и снимите его.
ПРЕДОСТЕРЕЖЕНИЕ
Для установки устройств для повышения
проходимости по снегу (цепей
противоскольжения) нужно выбирать
хорошо просматриваемый прямой участок
дороги, гд е можно съехать на обочину
и оставаться в поле зрения других
водителей.
Не следует устанавливать устройства для
повышения проходимости по снегу (цепи
противоскольжения) без необходимости.
Движение с цепями противоскольжения
приводит к износу шин и дорожного
покрытия.
Проехав 100–300 метров, нужно
остановиться и подтянуть устройства
для повышения проходимости по снегу
(цепи противоскольжения).
Нужно двигаться осторожно и не
превышать скорость 50 км/ч (30 миль/ч).
Следует помнить, что установка
устройств для повышения проходимости
по снегу (цепей противоскольжения)
не является гарантией предотвращения
аварии.
Установив устройства для повышения
проходимости по снегу (цепи
противоскольжения), не следует
допускать повреждений ими колесных
дисков и кузова автомобиля.
Запрещается устанавливать устройства
для повышения проходимости по снегу
(цепи противоскольжения) на компактное
запасное колесо. При проколе одного
из передних кол е с перед установкой
устройств для повышения проходимости
по снегу (цепей противоскольжения)
нужно установить на его место одно
из задних кол е с, а компактное запасное
колесо нужно установить на место
заднего кол е с а.
Легкосплавный колесный диск может
быть поврежден устройством для
повышения проходимости по снегу
(цепью противоскольжения).
Устанавливая устройство для повышения
проходимости по снегу (цепь
противоскольжения) на колесо
с легкосплавным диском, не следует
допускать соприкосновения деталей
и креплений цепи с колесным диском.
В автомобилях, оснащенных колесными
колпаками, перед установкой устройств
для повышения проходимости по снегу
(цепей противоскольжения) нужно снять
колесные колпаки. При невыполнении
этого требования они могут получить
повреждение. (См. раздел «Колесные
колпаки», стр. 8-19.)
Устанавливая или снимая устройства
для повышения проходимости по снегу
(цепи противоскольжения), нужно
соблюдать меры предосторожности,
чтобы не пораниться о кузов автомобиля.
ПРЕДОСТЕРЕЖЕНИЕПРИМЕЧАНИЕ
Применение устройств для повышения
проходимости по снегу (цепей
противоскольжения) регламентируется
правилами, отличающимися
в зависимости от особенностей региона.
Обязательно соблюдайте правила
и законы, действующие в Вашей стране.
В большинстве стран правила дорожного
движения запрещают использовать
устройства для повышения проходимости
по снегу (цепи противоскольжения)
на дорогах без снежного покрова.
Замена резиновых
скребков щеток
стеклоочистителя
Щетки очистителя ветрового
стекла

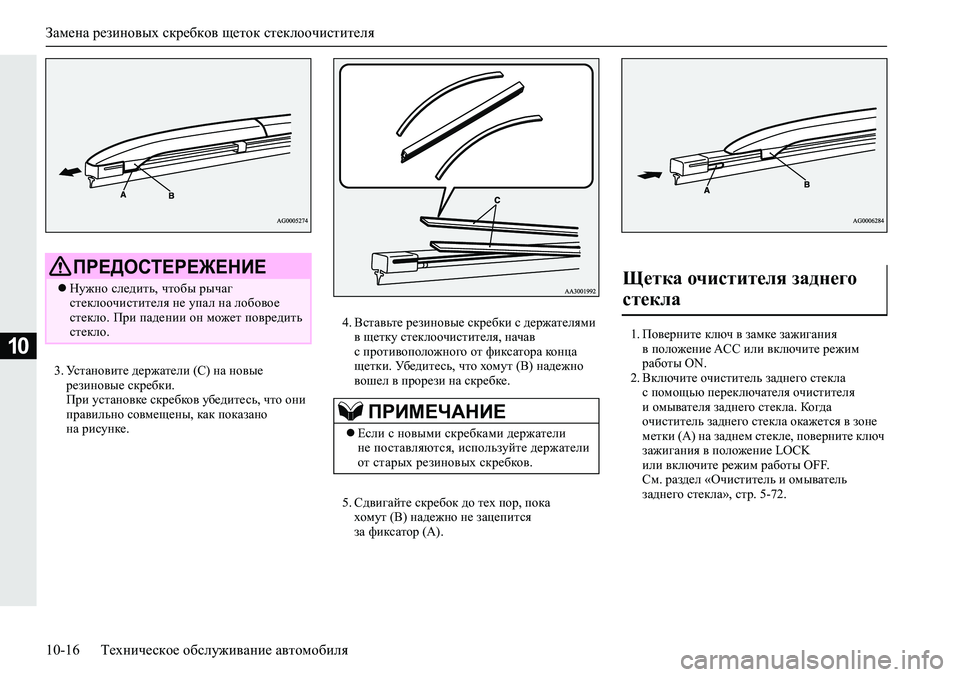

Замена резиновых скребков щеток стеклоочистителя
10-16Техническое обслуживание автомобиля
10
3.Установите держатели (С) на новые
резиновые скребки.
При установке скребков убедитесь, что они
правильно совмещены, как показано
на рисунке.4.Вставьте резиновые скребки с держателями
в щетку стеклоочистителя, начав
с противоположного от фиксатора конца
щетки. Убедитесь, что хомут (В) надежно
вошел в прорези на скребке.
5.Сдвигайте скребок до тех пор,
пока
хомут (В) надежно не зацепится
за фиксатор (А).1.Поверните ключ в замке зажигания
в положение ACC или включите режим
работы ON.
2.Включите очиститель заднего стекла
с помощью переключателя очистителя
и омывателя заднего стекла. Ко гд а
очиститель заднего стекла окажется в зоне
метки (А) на заднем стекле, поверните ключ
зажигания в положение LOCK
или
включите режим работы OFF.
См. раздел «Очиститель и омыватель
заднего стекла», стр. 5-72.
ПРЕДОСТЕРЕЖЕНИЕ
Нужно следить, чтобы рычаг
стеклоочистителя не упал на лобовое
стекло. При падении он может повредить
стекло.
ПРИМЕЧАНИЕ
Если с новыми скребками держатели
не поставляются, используйте держатели
от старых резиновых скребков.
Щетка очистителя заднего
стекла
