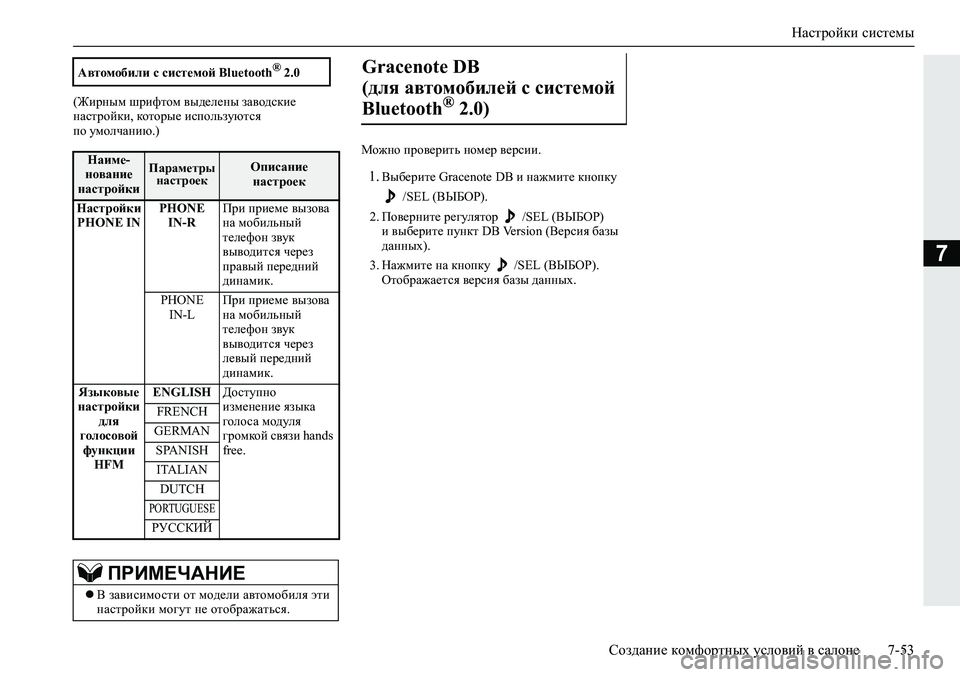

Настройки системы
Создание комфортных условий в салоне7-53
7
(Жирным шрифтом выделены заводские
настройки, которые используются
по умолчанию.)
Можно проверить номер версии.
1.Выберите Gracenote DB и нажмите кнопку
/SEL (ВЫБОР).
2.Поверните регулятор /SEL (ВЫБОР)
и выберите пункт DB Version (Версия базы
данных).
3.Нажмите на кнопку /SEL (ВЫБОР).
Отображается версия базы данных. Автомобили с системой Bluetooth
® 2.0
Наиме-
нование
настройкиПараметры
настроекОписание
настроек
Настройки
PHONE INPHONE
IN-RПри приеме вызова
на мобильный
телефон звук
выводится через
правый передний
динамик.
PHONE
IN-LПри приеме вызова
на мобильный
телефон звук
выводится через
левый передний
динамик.
Языковые
настройки
для
голосовой
функции
HFMENGLISHДоступно
изменение языка
голо са модуля
громкой связи hands
free. FRENCH
GERMAN
SPANISH
ITALIAN
DUTCH
PORTUGUESE
РУССКИЙ
ПРИМЕЧАНИЕ
В зависимости от модели автомобиля эти
настройки могут не отображаться.
Gracenote DB
(для автомобилей с системой
Bluetooth
® 2.0)

Поиск и устранение неисправностей
7-54Создание комфортных условий в салоне
7
E00738401121
При появлении сообщения на дисплее или возникновении неисправности проверьте нижеуказанные пункты.
В зависимости от ситуации на дисплее аудиосистемы появляются сообщения.
Поиск и устранение неисправностей
При появлении сообщения
РежимСообщениеПричинаДействия
CD CHECK DISCДиск вставлен в перевернутом положении.Вставьте диск этикеткой вверх.
На диске присутствует конденсат.Подождите некоторое время перед тем, как вставить
диск снова.
DISC ERRORДиск поврежден или деформирован.Очистите рабочую поверхность диска.
Диск грязный.
INTERNAL EОбнаружена неисправность привода по какой-либо
причине.Убедитесь, что диск полностью исправен и повторно
вставьте его в
устройство. Если проблема
сохраняется, обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS.
HEAT ERRORОбнаружена слишком высокая температура внутри
данного устройства.Извлеките диск и дождитесь снижения температуры
до рабочего значения.
USB FILE ERRORВыбраны файлы, которые не могут быть
воспроизведены.Выберите файлы, которые можно воспроизвести.
 «Аудиофайлы (MP3/WMA/AAC)» (стр. 7-22)
USB BUS PWRСильный/слабый ток или высокое/низкое напряжение
в системе.Выключите питание и немного подождите. Если
проблема сохраняется, обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
LSI ERRORВ системе присутствует внутренняя неисправность по
какой-либо причине.
UNSUPPORTED
FORMATВыполнена попытка воспроизведения аудиофайлов,
формат которых не поддерживается.Убедитесь, что аудиофайлы можно воспроизвести.
 «Аудиофайлы (MP3/WMA/AAC)» (стр. 7-22)
UNSUPPORTED
DEVICEПодключенное устройство USB не поддерживается.Подключите совместимое устройство USB.

Поиск и устранение неисправностей
Создание комфортных условий в салоне7-55
7Ниже приведены признаки, причины неисправностей и действия для их устранения. iPod NO SONGНа подключенном iPod/iPhone отсутствуют записи.Подключите iPod/iPhone, который содержит записи.
VER ERRORДанная версия программного обеспечения
iPod/iPhone не поддерживается.Используйте поддерживаемую версию программного
обеспечения.
Прочая
инфор-
мацияERROR DCНа динамики было подано чрезмерное напряжение
постоянного тока.Выключите питание и немного подождите. Если
проблема сохраняется, обратитесь
в авторизованный
сервисный центр MITSUBISHI MOTORS.
При проявлении неисправности
ПризнакиПричинаДействия
Обнаружено отсутствие
звука или слишком тихий
звук.Выбрана минимальная громкость.Отрегулируйте громкость.
 «Регулировка громкости» (стр. 7-27)
Регулятор баланса перемещен до конца в одну
сторону.Отрегулируйте баланс звука.
 «Регулировка качества звука, баланса и громкости» (стр. 7-49)
Диск не вставляется.В аудиосистеме уже есть диск.Извлеките диск.
 «Установка и извлечение компакт-диска» (стр. 7-27).
В аудиосистеме отсутствует диск, но она
сообщает о его наличии.Один раз нажмите кнопку извлечения.
 «Установка и извлечение компакт-диска» (стр. 7-27).
Устройству не удается
воспроизвести диск.Диск вставлен в перевернутом положении.Вставьте диск этикеткой вверх.
На диске присутствует конденсат.Подождите некоторое время перед тем, как вставить диск снова.
Диск грязный.Очистите рабочую поверхность диска.
Происходят пропуски звука
на одном и том же месте.Диск поврежден
или загрязнен.Проверьте диск.
Обнаружено отсутствие
звука даже при вставленном
диске.Повреждение или загрязнение диска означает
невозможность считывания данных.Проверьте диск. Кроме того, при использовании дисков CD-R/RW
учитывайте, что их характеристики могут сделать невозможным
их воспроизведение.
РежимСообщениеПричинаДействия

Система связи Link System*
7-56Создание комфортных условий в салоне
7
E00764501875Система связи Link System осуществляет
общий контроль над устройствами,
подключаемыми к входному разъему USB или
к системе Bluetooth
® 2.0, что позволяет
управлять подключенными устройствами
при помощи штатных органов управления
в автомобиле или голосовых команд.
Сведения о порядке эксплуатации системы
можно найти в указанных ниже разделах.
«Система Bluetooth
® 2.0», стр. 7-56.
«Входной разъем USB», стр. 7-80.
«Воспроизведение записей с проигрывателя
iPod», стр. 7-36.
«Прослушивание записей с USB-
накопителя», стр. 7-38.
«Воспроизведение записей с проигрывателя
iPod / USB-накопителя с помощью голосового
управления», стр. 7-41.
«Воспроизведение записей с аудиоустройства
с интерфейсом Bluetooth», стр. 7-44.
Bluetooth
® — зарегистрированная торговая
марка BLUETOOTH SIG, INC.
E00764601111
Вы приобрели устройство, которое содержит
программное обеспечение, используемое
MITSUBISHI MOTORS CORPORATION
по лицензии компании Visteon Corporation и ее производителей. Полный перечень данных
продуктов сторонних производителей и тексты
лицензионных соглашений с конечным
пользователем можно найти в Интернете
по адресу:
http://www.jciblueconnect.com/faq/
fulldisclosure.pdf
E00726002707
Система Bluetooth® 2.0 позволяет осуществлять
и принимать звонки в автомобиле с помощью
голосовых команд. Для этого требуется наличие
мобильного телефона с поддержкой технологии
беспроводной связи Bluetooth
®, кото ру ю
принято называть просто Bluetooth®. Кроме
того, эта система дает возможность
воспроизводить музыку, сохраненную
в музыкальном проигрывателе Bluetooth
®,
через динамики автомобиля.
В системе есть функция распознавания
голосовых команд, позволяющая совершать
звонки в режиме «свободные руки» (достаточно
включить телефон нажатием одной клавиши),
и управлять телефоном с помощью голосовых
команд по определенной структуре.
Пользоваться системой Bluetooth
® 2.0 можно
только тогда, ко гд а ключ в замке зажигания
находится в положении ON или АС С либо
включен режим работы ON или ACC.
Перед началом использования системы
Bluetooth
® 2.0 необходимо установить режим
пары между устройством Bluetooth® и системой
Bluetooth® 2.0. См. раздел «Подключение
к системе Bluetooth® 2.0 устройства
Bluetooth®», стр. 7-63.Bluetooth
® — зарегистрированная торговая
марка BLUETOOTH SIG, INC.Система связи Link
System*
Лицензионное соглашение
с конечным пользователем
системы Link System

Система Bluetooth® 2.0*
ПРЕДУПРЕЖДЕНИЕ
Хотя система Bluetooth® 2.0 и позволяет
совершать звонки в режиме «свободные
руки», если необходимо
воспользоваться мобильным
телефоном во время движения, нужно
следить за тем, чтобы это не отвлекало
от безопасного управления
автомобилем. Любые действия,
отвлекающие от управления
автомобилем, в том числе и разговоры
по телефону, повышают опасность
возникновения дорожно-транспортного
происшествия.
Следует ознакомиться с действующим
в соответствующей стране
законодательством,
регламентирующим использование
мобильного телефона за рулем,
и соблюдать его требования.

Система Bluetooth® 2.0*
Создание комфортных условий в салоне7-57
7
Органы управления на рулевом кол е с е
и микрофон  стр. 7-57
Функция распознавания голосовых команд 
стр. 7-59
Полезные голосовые команды
 стр. 7-59
Создание списка лиц, подающих голосовые
команды
 стр. 7-61Подключение к системе Bluetooth
® 2.0
устройства Bluetooth®  стр. 7-63
Управление музыкальным проигрывателем,
подключенным по интерфейсу Bluetooth
® 
стр. 7-69
Осуществление и прием звонков с помощью
голосовых команд
 стр. 7-69
Пользование телефонным справочником 
стр. 7-72
E00727201637
ПРИМЕЧАНИЕ
Если замок зажигания находится
в положении АС С или включен режим
работы ACC, по истечении определенного
периода времени питание
электрооборудования автоматически
отключится и пользоваться системой
Bluetooth
® 2.0 будет невозможно.
Питание вновь подается
на электрооборудование, если перевести
замок зажигания в другое положение или
включить другой режим работы
с помощью кнопки запуска и остановки
двигателя.
См. раздел «Функция автоматического
отключения электропитания
при положении ACC замка
зажигания», стр. 6-17 и 6-20.
Система Bluetooth
® 2.0 не может
использоваться в случае разряда батареи
устройства Bluetooth
®, а также в том
случае, если питание устройства
выключено.
Телефонная связь с использованием
голосовых команд невозможна, если Ваш
телефон не подключен к сети.
Если устройство Bluetooth
® находится
на сиденье третьего ряда или в багажном
отделении, возможно, воспользоваться
системой Bluetooth
® 2.0 не удастся.
Некоторые устройства Bluetooth®
не совместимы с системой Bluetooth® 2.0.
Вы можете подтвердить версию ПО
системы связи Link System, трижды нажав
кнопку отказа от звонка / завершения
связи HANG-UP в течение 10 секунд
(дважды нажмите и удерживайте, затем
кратко нажмите).
Более детально ознакомиться с системой
Bluetooth
® 2.0 Вы сможете на сайте
MITSUBISHI MOTORS.
Пожалуйста, прочтите условия «Warning
about links to the Web Sites of Other
Companies» («Предупреждения о ссылках
на веб-сайты других компаний») и дайте
согласие с ними, потому что происходит
подключение к стороннему сайту.
http://www.mitsubishi-motors.com/en/
products/index.html
ПО обновляется производителем
мобильного телефона, который может
изменить или удалить различные функции
подключения устройства.
В автомобилях, оборудованных системой
экстренного реагирования при
авариях
«ЭРА-ГЛОНАСС» или блоком управления
телематики (TCU), воспользоваться
системой Bluetooth
® 2.0 не удастся
при выполнении экстренного вызова.
ПРИМЕЧАНИЕ
Органы управления
на рулевом колесе
и микрофон

*
1: автомобили, оборудованные системой
экстренного реагирования при авариях
«ЭРА-ГЛОНАСС»
*1
*2

Система Bluetooth® 2.0*

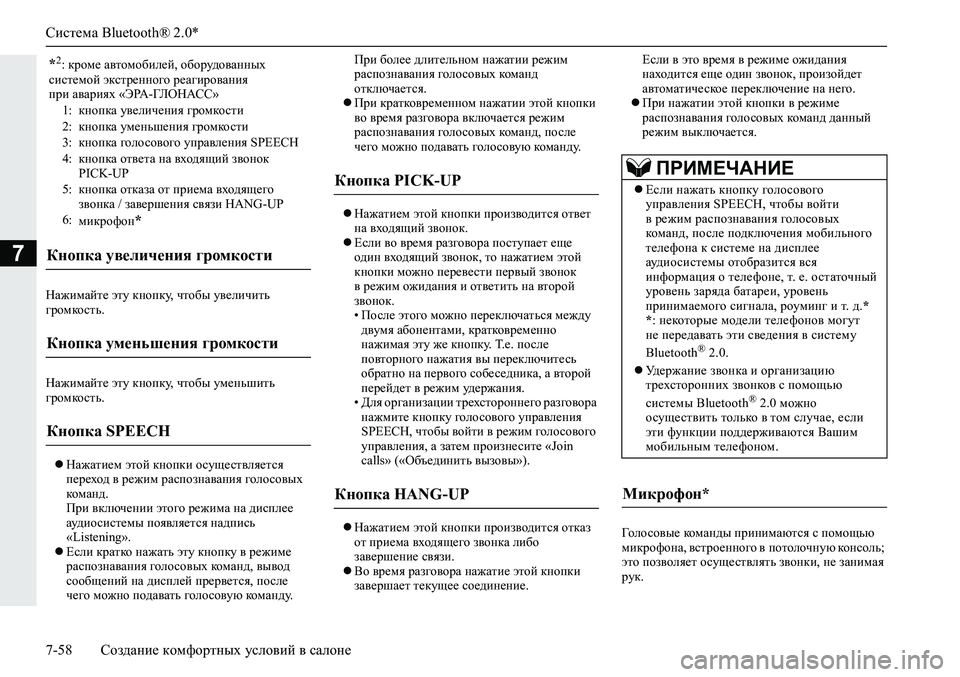

7-58Создание комфортных условий в салоне
7
Нажимайте эту кнопку, чтобы увеличить
громкость.
Нажимайте эту кнопку, чтобы уменьшить
громкость.
Нажатием этой кнопки осуществляется
переход в режим распознавания голосовых
команд.
При включении этого режима на дисплее
аудиосистемы появляется надпись
«Listening».
Если кратко нажать эту кнопку в режиме
распознавания голосовых команд, вывод
сообщений на дисплей прервется, после
чего можно
подавать голосовую команду.При более длительном нажатии режим
распознавания голосовых команд
отключается.
При кратковременном нажатии этой кнопки
во время разговора включается режим
распознавания голосовых команд, после
чего можно подавать голосовую команду.
Нажатием этой кнопки производится ответ
на входящий звонок.
Если во время разговора поступает еще
один входящий звонок, то
нажатием этой
кнопки можно перевести первый звонок
в режим ожидания и ответить на второй
звонок.
•После этого можно переключаться между
двумя абонентами, кратковременно
нажимая эту же кнопку. Т.е. после
повторного нажатия вы переключитесь
обратно на первого собеседника, а второй
перейдет в режим удержания.
•Для организации трехстороннего разговора
нажмите кнопку
голосового управления
SPEECH, чтобы войти в режим голосового
управления, а затем произнесите «Join
calls» («Объединить вызовы»).
Нажатием этой кнопки производится отказ
от приема входящего звонка либо
завершение связи.
Во время разговора нажатие этой кнопки
завершает текущее соединение.Если в это время в режиме ожидания
находится еще один звонок, произойдет
автоматическое переключение
на него.
При нажатии этой кнопки в режиме
распознавания голосовых команд данный
режим выключается.
Голосовые команды принимаются с помощью
микрофона, встроенного в потолочную консоль;
это позволяет осуществлять звонки, не занимая
рук.
*2: кроме автомобилей, оборудованных
системой экстренного реагирования
при авариях «ЭРА-ГЛОНАСС»
1:кнопка увеличения громкости
2:кнопка уменьшения громкости
3:кнопка голосового управления SPEECH
4:кнопка ответа на входящий звонок
PICK-UP
5:кнопка отказа от приема входящего
звонка / завершения связи HANG-UP
6:
микрофон
*
Кнопка увеличения громкости
Кнопка уменьшения громкости
Кнопка SPEECH
Кнопка PICK-UP
Кнопка HANG-UP
ПРИМЕЧАНИЕ
Если нажать кнопку голосового
управления SPEECH, чтобы войти
в режим распознавания голосовых
команд, после подключения мобильного
телефона к системе на дисплее
аудиосистемы отобразится вся
информация о телефоне, т. е. остаточный
уровень заряда батареи, уровень
принимаемого сигнала, роуминг и т. д.*
*: некоторые модели телефонов могут
не передавать эти сведения в систему

Bluetooth® 2.0.
Удержание звонка и организацию
трехсторонних звонков с помощью
системы Bluetooth
® 2.0 можно
осуществить только в том случае, если
эти функции поддерживаются Вашим
мобильным телефоном.
Микрофон*

Система Bluetooth® 2.0*

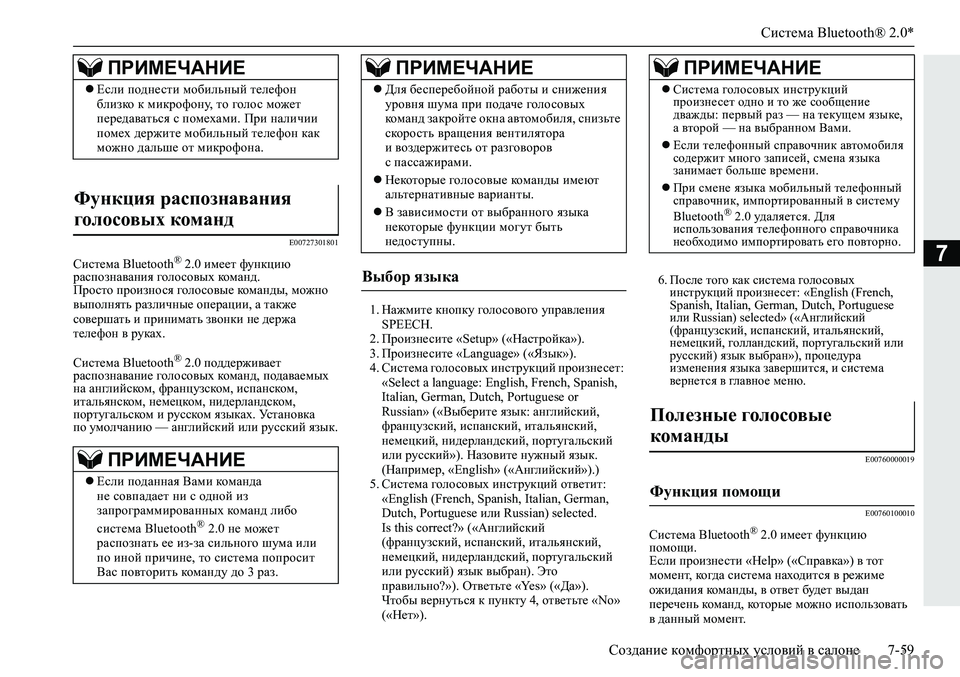

Создание комфортных условий в салоне7-59
7E00727301801
Система Bluetooth® 2.0 имеет функцию
распознавания голосовых команд.
Просто произнося голосовые команды, можно
выполнять различные операции, а также
совершать и принимать звонки не держа
телефон в руках.
Система Bluetooth
® 2.0 поддерживает
распознавание голосовых команд, подаваемых
на английском, французском, испанском,
итальянском, немецком, нидерландском,
португальском и русском языках. Установка
по умолчанию — английский или русский язык.1.Нажмите кнопку голосового управления
SPEECH.
2.Произнесите «Setup» («Настройка»).
3.Произнесите «Language» («Язык»).
4.Система голосовых инструкций произнесет:
«Select a language: English, French, Spanish,
Italian, German, Dutch, Portuguese or
Russian» («Выберите язык: английский,
французский, испанский, итальянский,
немецкий, нидерландский, португальский
или русский»). Назовите
нужный язык.
(Например, «English» («Английский»).)
5.Система голосовых инструкций ответит:
«English (French, Spanish, Italian, German,
Dutch, Portuguese или Russian) selected.
Is this correct?» («Английский
(французский, испанский, итальянский,
немецкий, нидерландский, португальский
или русский) язык выбран). Это
правильно?»). Ответьте «Yes» («Да»).
Чтобы вернуться к пункту 4, ответьте «No»
(«Нет»).
6.После того как система голосовых
инструкций произнесет: «English (French,
Spanish, Italian, German, Dutch, Portuguese
или Russian) selected» («Английский
(французский, испанский, итальянский,
немецкий, голландский, португальский или
русский) язык выбран»), процедура
изменения языка завершится, и система
вернется в главное меню.
E00760000019
E00760100010
Система Bluetooth® 2.0 имеет функцию
помощи.
Если произнести «Help» («Справка») в тот
момент, ко гд а система находится в режиме
ожидания команды, в ответ будет выдан
перечень команд, которые можно использовать
в данный момент.
ПРИМЕЧАНИЕ
Если поднести мобильный телефон
близко к микрофону, то голо с может
передаваться с помехами. При наличии
помех держите мобильный телефон как
можно дальше от микрофона.
Функция распознавания
голосовых команд
ПРИМЕЧАНИЕ
Если поданная Вами команда
не совпадает ни с одной из
запрограммированных команд либо
система Bluetooth
® 2.0 не может
распознать ее из-за сильного шума или
по иной причине, то система попросит
Вас повторить команду до 3 раз.
Для бесперебойной работы и снижения
уровня шума при подаче голосовых
команд закройте окна автомобиля, снизьте
скорость вращения вентилятора
и воздержитесь от разговоров
с пассажирами.
Некоторые голосовые команды имеют
альтернативные варианты.
В зависимости от выбранного языка
некоторые функции могут быть
недоступны.
Выбор языка
ПРИМЕЧАНИЕПРИМЕЧАНИЕ
Система голосовых инструкций
произнесет одно и то же сообщение
дважды: первый раз
— на текущем языке,
а второй — на выбранном Вами.
Если телефонный справочник автомобиля
содержит много записей, смена языка
занимает больше времени.
При смене языка мобильный телефонный
справочник, импортированный в систему
Bluetooth
® 2.0 удаляется. Для
использования телефонного справочника
необходимо импортировать его повторно.
Полезные голосовые
команды

Функция помощи

Система Bluetooth® 2.0*

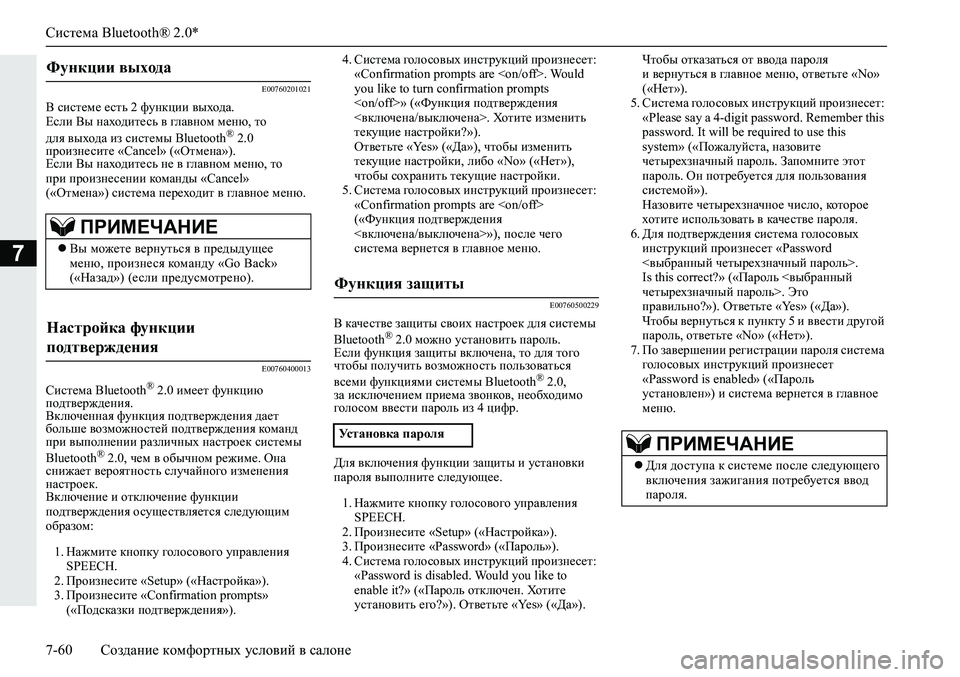

7-60Создание комфортных условий в салоне
7
E00760201021
В системе есть 2 функции выхода.
Если Вы находитесь в главном меню, то
для выхода из системы Bluetooth
® 2.0
произнесите «Cancel» («Отмена»).
Если Вы находитесь не в главном меню, то
при произнесении команды «Cancel»
(«Отмена») система переходит в главное меню.
E00760400013
Система Bluetooth® 2.0 имеет функцию
подтверждения.
Включенная функция подтверждения дает
больше возможностей подтверждения команд
при выполнении различных настроек системы
Bluetooth
® 2.0, чем в обычном режиме. Она
снижает вероятность случайного изменения
настроек.
Включение и отключение функции
подтверждения осуществляется следующим
образом:
1.Нажмите кнопку голосового управления
SPEECH.
2.Произнесите «Setup» («Настройка»).
3.Произнесите «Confirmation prompts»
(«Подсказки подтверждения»).4.Система голосовых инструкций произнесет:
«Confirmation prompts are . Would
you like to turn confirmation prompts
» («Функция подтверждения
<включена/выключена>. Хотите изменить
текущие настройки?»).
Ответьте «Yes» («Да»), чтобы изменить
текущие настройки, либо «No» («
Нет»),
чтобы сохранить текущие настройки.
5.Система голосовых инструкций произнесет:
«Confirmation prompts are
(«Функция подтверждения
<включена/выключена>»), после чего
система вернется в главное меню.
E00760500229
В качестве защиты своих настроек для системы
Bluetooth® 2.0 можно установить пароль.
Если функция защиты включена, то для того
чтобы получить возможность пользоваться
всеми функциями системы Bluetooth
® 2.0,
за исключением приема звонков, необходимо
голосом ввести пароль из 4 цифр.
Для включения функции защиты и установки
пароля выполните следующее.
1.Нажмите кнопку голосового управления
SPEECH.
2.Произнесите «Setup» («Настройка»).
3.Произнесите «Password» («Пароль»).
4.Система голосовых инструкций произнесет:
«Password is disabled. Would you like to
enable it?» («Пароль отключен. Хотите
установить его?»). Ответьте «Yes» («Да»).Чтобы отказаться от ввода пароля
и вернуться в главное
меню, ответьте «No»
(«Нет»).
5.Система голосовых инструкций произнесет:
«Please say a 4-digit password. Remember this
password. It will be required to use this
system» («Пожалуйста, назовите
четырехзначный пароль. Запомните этот
пароль. Он потребуется для пользования
системой»).
Назовите четырехзначное число, которое
хотите использовать в качестве пароля.
6.Для подтверждения система голосовых
инструкций произнесет «Password
<выбранный четырехзначный пароль>.
Is this correct?» («Пароль <выбранный
четырехзначный пароль>. Это
правильно?»). Ответьте «Yes» («Да»).
Чтобы вернуться к
пункту 5 и ввести другой
пароль, ответьте «No» («Нет»).
7.По завершении регистрации пароля система
голосовых инструкций произнесет
«Password is enabled» («Пароль
установлен») и система вернется в главное
меню.
Функции выхода
ПРИМЕЧАНИЕ
Вы можете вернуться в предыдущее
меню, произнеся команду «Go Back»
(«Назад») (если предусмотрено).
Настройка функции
подтверждения

Функция защиты
Установка пароляПРИМЕЧАНИЕ
Для доступа к системе после следующего
включения зажигания потребуется ввод
пароля.
