2019 MITSUBISHI ECLIPSE CROSS Руководство по эксплуатации и техобслуживанию (in Russian)

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
Сиденья и ремни безопасности4-37
4
Боковые подушки безопасности и подушки безо-
пасности занавесочного типа не рассчитаны
на срабатывание в тех случаях, ко гд а они
не могут защитить человека.
Такие случаи пока-
заны на рисунке.
Поскольку боковые подушки безопасности
и подушки безопасности занавесочного типа
защищают не во всех случаях столкновений,
следует обязательно правильно пристегиваться
ремнем безопасности.
Боковые подушки безопасности
и подушки безопасности
занавесочного типа
НЕ РАССЧИТАНЫ
НА СРАБАТЫВАНИЕ
в нижеуказанных случаях
1:лобовые столкновения
2:попутные столкновения (удары в заднюю
часть автомобиля)
3:опрокидывания через переднюю часть
автомобиля
ПРЕДУПРЕЖДЕНИЕ
Боковые подушки безопасности
и подушки безопасности занавесочного
типа являются средством,
дополняющим ремни безопасности
и предохраняющим водителя
и пассажира при некоторых типах
боковых ударов. Правильно
пристегнутые ремнями безопасности
водитель и пассажиры должны сидеть
прямо, откинувшись на спинки
сидений, не прислоняясь к стеклу или
к двери.
Боковые подушки безопасности
и подушки безопасности занавесочного
типа раскрываются с большой силой.
Водителю и пассажирам
не рекомендуется высовывать руки
из окон и прислоняться к дверям,
чтобы избежать тяжелых или
смертельных травм при раскрытии
боковых подушек безопасности
и подушек безопасности занавесочного
типа.

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности

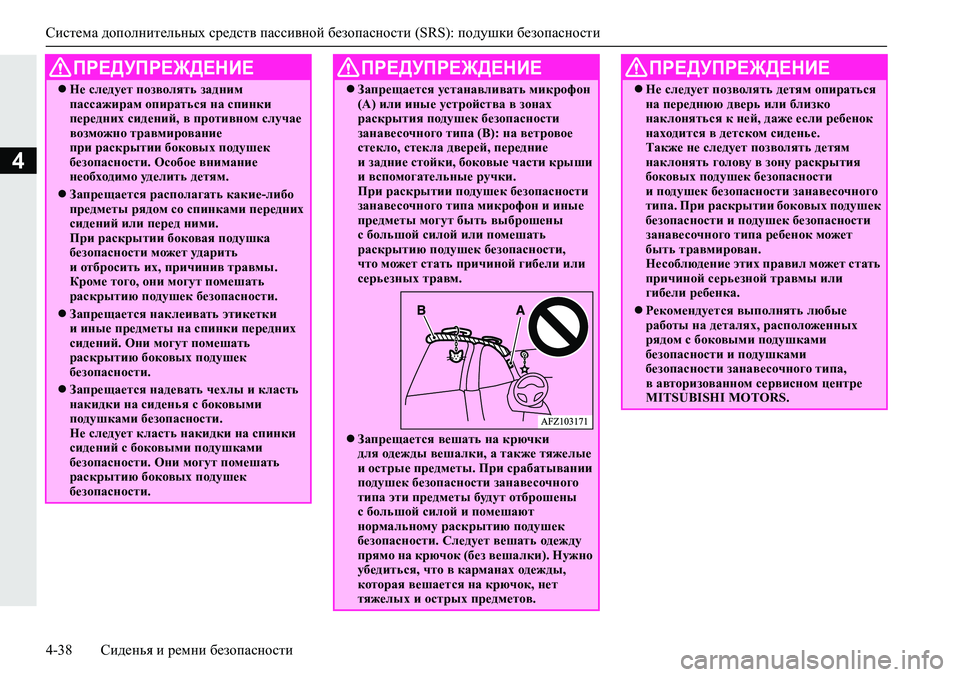

4-38Сиденья и ремни безопасности
4
Не следует позволять задним
пассажирам опираться на спинки
передних сидений, в противном случае
возможно травмирование
при раскрытии боковых подушек
безопасности. Особое внимание
необходимо уделить детям.
Запрещается располагать какие-либо
предметы рядом со спинками передних
сидений или перед ними.
При раскрытии боковая подушка
безопасности может ударить
и отбросить их, причинив травмы.
Кроме того, они могут помешать
раскрытию подушек безопасности.
Запрещается наклеивать этикетки
и иные предметы на спинки передних
сидений. Они могут помешать
раскрытию боковых подушек
безопасности.
Запрещается надевать чехлы и класть
накидки на сиденья с боковыми
подушками безопасности.
Не следует класть накидки на спинки
сидений с боковыми подушками
безопасности. Они могут помешать
раскрытию боковых подушек
безопасности.
ПРЕДУПРЕЖДЕНИЕ
Запрещается устанавливать микрофон
(А) или иные устройства в зонах
раскрытия подушек безопасности
занавесочного типа (В): на ветровое
стекло, стекла дверей, передние
и задние стойки, боковые части крыши
и вспомогательные ручки.
При раскрытии подушек безопасности
занавесочного типа микрофон и иные
предметы могут быть выброшены
с большой силой или помешать
раскрытию подушек
безопасности,
что может стать причиной гибели или
серьезных травм.
Запрещается вешать на крючки
для одежды вешалки, а также тяжелые
и острые предметы. При срабатывании
подушек безопасности занавесочного
типа эти предметы будут отброшены
с большой силой и помешают
нормальному раскрытию подушек
безопасности. Следует вешать одежду
прямо на крючок (без вешалки). Нужно
убедиться, что в карманах одежды,
которая вешается на крючок,
нет
тяжелых и острых предметов.
ПРЕДУПРЕЖДЕНИЕ
Не следует позволять детям опираться
на переднюю дверь или близко
наклоняться к ней, даже если ребенок
находится в детском сиденье.
Также не следует позволять детям
наклонять голову в зону раскрытия
боковых подушек безопасности
и подушек безопасности занавесочного
типа. При раскрытии боковых подушек
безопасности и подушек безопасности
занавесочного типа ребенок может
быть травмирован.
Несоблюдение этих правил может стать
причиной серьезной травмы или
гибели ребенка.
Рекомендуется выполнять любые
работы на деталях, расположенных
рядом с боковыми подушками
безопасности и подушками
безопасности занавесочного типа,
в авторизованном сервисном центре
MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
Сиденья и ремни безопасности4-39
4
E00407803250
Контрольная лампа SRS находится на прибор-
ной панели. Система выполняет самодиагно-
стику, а лампа сообщает о наличии
неисправностей. При повороте ключа зажига-
ния в положение ON или включении режима
работы ON контрольная лампа должна вклю-
читься на несколько секунд, а затем выклю-
читься. Это означает, что система готова
к работе.
Если в системе дополнительных
средств пас-
сивной безопасности (SRS) или преднатяжите-
лях ремней безопасности есть неисправности,
контрольная лампа включается и горит
не мигая. При этом на многофункциональном
дисплее появится предупреждающее сообще-
ние.Для сигнализации о неисправности подушек
безопасности и преднатяжителей ремней безо-
пасности используются одни и те же контроль-
ная лампа / предупреждающее сообщение
системы дополнительных
средств пассивной
безопасности (SRS).
E00407902922
Контрольная лампа /
предупреждающее сообщение
системы дополнительных
средств пассивной
безопасности (SRS)
ПРЕДУПРЕЖДЕНИЕ
Наличие одного из следующих
признаков означает, что система
дополнительных средств пассивной
безопасности (SRS) и/или
преднатяжители ремней безопасности
не работают надлежащим образом
и могут не сработать во время
столкновения либо внезапно сработать
при отсутствии столкновения:
•При включении зажигания или
включении режима работы ON
контрольная лампа SRS не
включается либо включается
и не выключается спустя несколько
секунд.
•Контрольная лампа SRS и/или
предупреждающее сообщение
появляются во время движения.
Система дополнительных средств
пассивной безопасности (SRS)
и преднатяжители ремней безопасности
призваны снизить опасность серьезной
травмы или смерти при столкновениях.
При обнаружении описанных выше
случаев Вам следует незамедлительно
обратиться для проверки
в авторизованный сервисный центр
MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
В автомобилях, оборудованных системой
экстренного реагирования при авариях
«ЭРА-ГЛОНАСС», при срабатывании
системы «ЭРА-ГЛОНАСС» включается
контрольная лампа системы
дополнительных средств пассивной
безопасности (SRS).
Техническое обслуживание
системы дополнительных
средств пассивной
безопасности (SRS)
ПРЕДУПРЕЖДЕНИЕ
Рекомендуется проводить все работы
по техническому обслуживанию
системы SRS и узлов, расположенных
рядом с ней, в авторизованном
сервисном центре MITSUBISHI
MOTORS.
Неправильно выполненные работы
на узлах и деталях системы SRS
и электропроводке могут привести
к неожиданному срабатыванию
подушек безопасности или выходу
системы из строя; любой из таких
случаев может стать причиной
тяжелых травм.

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности

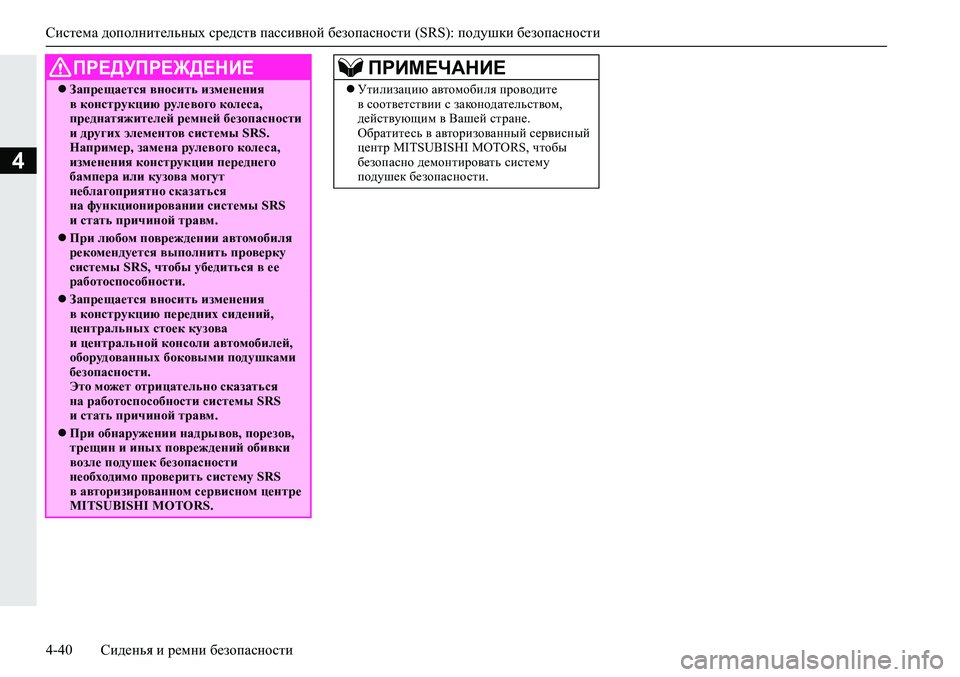

4-40Сиденья и ремни безопасности
4
Запрещается вносить изменения
в конструкцию рулевого колеса,
преднатяжителей ремней безопасности
и других элементов системы SRS.
Например, замена рулевого колеса,
изменения конструкции переднего
бампера или кузова могут
неблагоприятно сказаться
на функционировании системы SRS
и стать причиной травм.
При любом повреждении автомобиля
рекомендуется выполнить проверку
системы SRS, чтобы убедиться в ее
работоспособности.
Запрещается вносить изменения
в конструкцию передних сидений,
центральных стоек кузова
и центральной консоли автомобилей,
оборудованных боковыми подушками
безопасности.
Это может отрицательно сказаться
на работоспособности системы SRS
и стать причиной травм.
При обнаружении надрывов, порезов,
трещин и иных повреждений обивки
возле подушек безопасности
необходимо проверить систему SRS
в авторизированном сервисном центре
MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕПРИМЕЧАНИЕ
Утилизацию автомобиля проводите
в соответствии с законодательством,
действующим в Вашей стране.
Обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS, чтобы
безопасно демонтировать систему
подушек безопасности.

5
7Органы управления и контрольно-измерительные приборы
Контрольно-измерительные приборы.......................................... 5-2
Многофункциональный дисплей.................................................. 5-3
Контрольные лампы, лампы, предупреждающие
о неисправностях, список сообщений
информационного окна............................................................... 5-22
Контрольные лампы.................................................................... 5-46
Лампы, предупреждающие о неисправностях.......................... 5-47
Список сообщений информационного окна.............................. 5-49
Проекционный дисплей (HUD)* ................................................ 5-51
Включатель световых приборов................................................. 5-56
Корректор света фар.................................................................... 5-64
Переключатель указателей поворота......................................... 5-66
Включатель аварийной световой сигнализации....................... 5-67
Включатель противотуманных фар и заднего
противотуманного фонаря.......................................................... 5-67
Переключатель очистителя и омывателя ветрового
стекла..... 5-68
Включатель обогрева заднего стекла......................................... 5-73
Включатель обогрева ветрового стекла* ................................... 5-75
Включатель обогрева обода рулевого кол е с а* .......................... 5-75
Включатель звукового сигнала................................................... 5-76

Контрольно-измерительные приборы

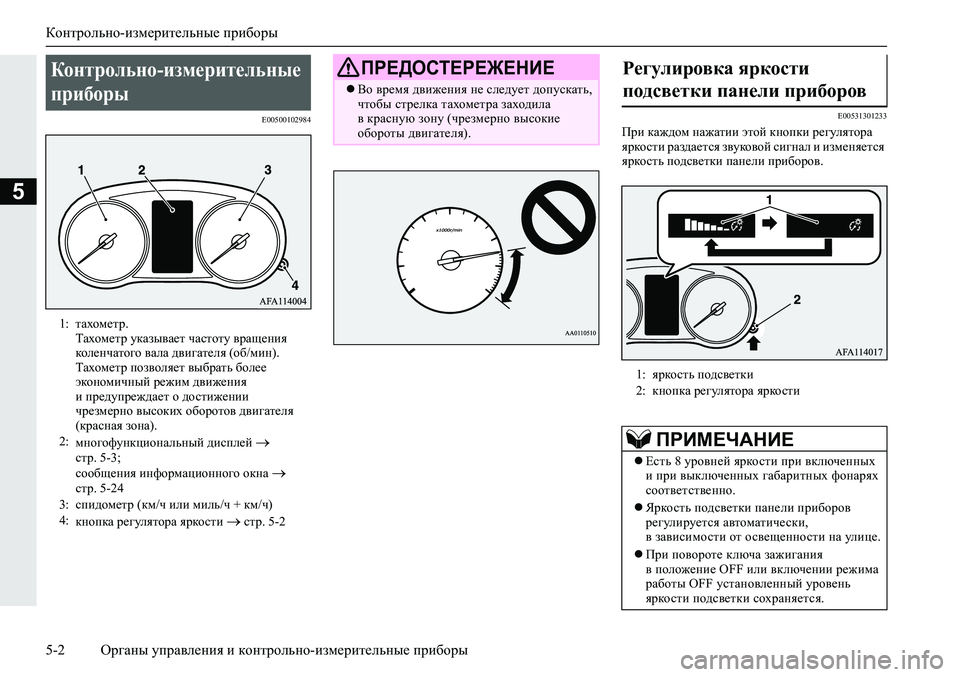

5-2Органы управления и контрольно-измерительные приборы
5
E00500102984E00531301233При каждом нажатии этой кнопки регулятора
яркости раздается звуковой сигнал и изменяется
яркость подсветки панели приборов.
Контрольно-измерительные
приборы
1:тахометр.
Тахометр указывает частоту вращения
коленчатого вала двигателя (об/мин).
Тахометр позволяет выбрать более
экономичный режим движения
и предупреждает о достижении
чрезмерно высоких оборотов двигателя
(красная зона).
2:
многофункциональный дисплей

стр. 5-3;
сообщения информационного окна

стр. 5-24
3:спидометр (км/ч или миль/ч + км/ч)
4:
кнопка регулятора яркости
 стр. 5-2
ПРЕДОСТЕРЕЖЕНИЕ
Во время движения не следует допускать,
чтобы стрелка тахометра заходила
в красную зону (чрезмерно высокие
обороты двигателя).
Регулировка яркости
подсветки панели приборов
1:яркость подсветки
2:кнопка регулятора яркости
ПРИМЕЧАНИЕ
Есть 8 уровней яркости при включенных
и при выключенных габаритных фонарях
соответственно.
Яркость подсветки панели приборов
регулируется автоматически,
в зависимости от освещенности на улице.
При повороте ключа зажигания
в положение OFF или включении режима
работы OFF установленный уровень
яркости подсветки сохраняется.

Многофункциональный дисплей
Органы управления и контрольно-измерительные приборы5-3
5
E00519903057
Для выполнения настройки остановите автомо-
биль в безопасном месте.
На многофункциональном дисплее отобража-
ются следующие окна: окно предупреждающих
сообщений, одометр, счетчик суточного про-
бега, средний и мгновенный расход топлива,
средняя скорость и т. д.
При повороте ключа зажигания в положение
OFF или включении режима работы OFF Если нажать и удерживать кнопку около

2 секунд при включенных габаритных
фонарях, яркость подсветки изменится
на максимальную. Если снова нажать
и удерживать кнопку около 2 секунд
или более, восстановится предыдущий
уровень яркости подсветки.
В автомобилях, оборудованных системой
Smartphone Link Display Audio, режим
яркости экрана может не переключиться
на ночной, если выбрана максимальная
яркость подсветки панели приборов.
ПРИМЕЧАНИЕМногофункциональный
дисплей
1:
символ  стр. 5-7
2:
информационное окно
 стр. 5-5;
предупреждающее сообщение  стр. 5-7
3:окно индикации незакрытых дверей 
стр. 5-8
4:одометр
 стр. 5-9
5:
индикатор
 стр. 5-7

Многофункциональный дисплей
5-4Органы управления и контрольно-измерительные приборы
5
При повороте ключа зажигания в положение ON или включении режима работы ON
E00520001966
При каждом нажатии этих кнопок подается зву-
ко во й сигнал и происходит смена окон (напри-
1:окно рабочего состояния системы контроля
полного привода и курсовой устойчивости
S-AWC (Super-All Wheel Control)* 
стр. 6-47
2: символ  стр. 5-7
3:предупреждающее сообщение о выезде
из занимаемого ряда (LDW)*  стр. 6-104
4:окно индикации режима ECO*
5:окно индикации температуры охлаждаю-
щей жидкости  стр. 5-8
6:одометр  стр. 5-9
7:окно индикации положения рычага пере-
ключения передач*  стр. 6-31, 6-35
8:окно индикации положений рычага
(для автомобилей с CVT)*  стр. 6-32
9:окно индикации круиз-контроля* 
стр. 6-63
10:окно индикации системы адаптивного
круиз-контроля (ACC)*  стр. 6-72
11:окно индикации системы ограничения ско-
рости*
12:индикатор режима ECO*  стр. 5-13
13:индикатор  стр. 5-7
14:информационное окно  стр. 5-6
15:окно индикации уровня топлива в баке 
стр. 5-8
16:окно индикации температуры наружного
воздуха  стр. 5-9
17:окно индикации системы автоматической
остановки и запуска двигателя (AS&G)*;
окно индикации выключенного состояния
системы автоматической остановки и запу-
ска двигателя (AS&G)*
ПРИМЕЧАНИЕ
Единицы измерения уровня топлива
и температуры наружного воздуха, язык
сообщений и другие параметры дисплея
можно изменять.
См. раздел «Изменение настроек»,
стр. 5-14.
Кнопки переключения
многофункционального
дисплея
