Page 305 of 488
Камеры кругового обзора*
Начало движения и вождение автомобиля6-123
6
E00645100223
Дальность обзора камер кругового обзора ограничена зонами, показанными на рисунке. Система не может контролировать пространство по сторонам
от переднего и заднего бамперов и под ними. Во время движения необходимо самостоятельно контролировать зоны вокруг автомобиля.
Дальность обзора камер кругового обзора
Дальность обзора отдельных камер кругового обзора
А:видеокамера переднего вида
В:видеокамера бокового вида (правая)
C:видеокамера бокового вида (левая)
D:видеокамера заднего вида
Page 306 of 488

Камеры кругового обзора*
6-124Начало движения и вождение автомобиля
6
В левой и правой частях экрана системы
выводятся изображения двух типов.
Изображение пространства вокруг автомобиля
и позади него
Изображение пространства с пассажирской
стороны автомобиля и позади негоИзображение пространства вокруг автомобиля
и перед нимИзображение пространства с пассажирской
стороны автомобиля и перед ним
Типы изображений системы
камер кругового обзора
Вид сверху / вид назад
Вид в сторону / вид назад
Из соображений безопасности
следите за дорожной обстановкой.
Вид сверху / вид вперед
Из соображений безопасности
следите за дорожной обстановкой.
Из соображений безопасности
следите за дорожной обстановкой.
Вид в сторону / вид вперед
ПРЕДОСТЕРЕЖЕНИЕ
В объективах видеокамер есть особая
линза, из-за которой объекты на экране
могут казаться дальше или ближе, чем
на самом деле.
ПРИМЕЧАНИЕ
Поскольку в объективах видеокамер есть
особая линза, линии разметки между
местами на парковке на дисплее могут
казаться не параллельными.
В следующих случаях изображение
на дисплее может быть
трудноразличимым (это не является
признаком неправильной работы камеры):
Из соображений безопасности
следите за дорожной обстановкой.
Page 307 of 488

Камеры кругового обзора*
Начало движения и вождение автомобиля6-125
6
E00650000028
Системой камер кругового обзора можно
воспользоваться, только ко гд а ключ в замке
зажигания находится в положении ON или
включен режим работы ON.
E00652700090
При перемещении рычага селектора в положение
R (задний ход) на дисплее аудиосистемы с сенсорным управлением DISPLAY AUDIO,
дисплее системы связи Smartphone Link Display
Audio или дисплее коммуникационной системы
Mitsubishi (ММCS) отображается экран системы
камер кругового обзора с режимами вида сверху
и вида назад. Если переместить рычаг селектора
в любое другое положение, экран системы
исчезает.
E00652800059
При нажатии на включатель (А) на экране
отображаются режимы вида сверху и вида
вперед. •При низкой освещенности (в ночное
время).
•Если солнечный свет или свет
автомобильных фар попадают прямо
в объектив видеокамеры.
•Если флюоресцентный свет попадает
непосредственно в объектив,
изображение на дисплее может мерцать
(это не является признаком
неправильной
работы камеры).
Если нагретая видеокамера охлаждается
под дождем или водой на мойке, линза
объектива может запотеть. Это
не является признаком неисправности.
При чрезмерно низкой или высокой
наружной температуре изображение
с видеокамер, передаваемое на дисплей,
может оказаться нечетким
(это не является признаком неправильной
работы камеры).
Если рядом с видеокамерой установлен
радиоприемник, могут возникнуть
электрические помехи, в результате чего
система не сможет функционировать
надлежащим образом.
Через загрязненный объектив предметы
видны не полностью. При попадании
на объектив капель воды, снега, грязи или
масла протрите его, стараясь
не поцарапать линзу.
Пожалуйста, соблюдайте следующие
меры предосторожности. При
невыполнении этих требований возможен
выход камеры из
строя.
ПРИМЕЧАНИЕ
•Не подвергайте камеру сильным
физическим нагрузкам, которые могут
возникнуть в результате, например,
сильного удара или попадания
постороннего предмета.
•Не следует наносить на объектив камеры
органические вещества, воск, средство
для удаления масла или очистки стекол.
Если названные вещества попадают
на камеру, немедленно удалите их.
•Не направляйте на камеру струи горячей
воды.
•Не распыляйте и не брызгайте воду
на камеру и окружающий ее участок.
•Не разбирайте, не отсоединяйте
и не вносите изменения в камеру.
•Следите за тем, чтобы не поцарапать
камеру. В противном случае возможно
искажение изображения.
Как пользоваться системой камер
кругового обзора
Управление системой при помощи
рычага селектора
ПРИМЕЧАНИЕ
Управление системой при помощи
включателя
ПРИМЕЧАНИЕ
Экран системы исчезает, если после
включения системы камер кругового
обзора включателем проходит более
3 минут и при этом не предпринимаются
никакие действия (рычаг переключения
передач или рычаг селектора находится
в положении, отличном от R (задний ход)).

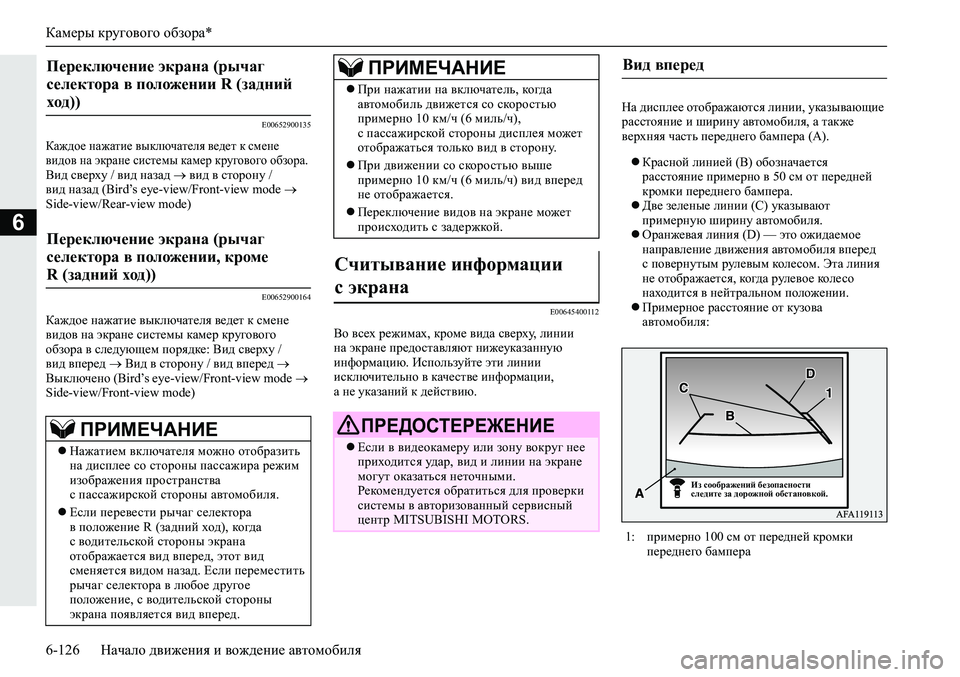

Page 308 of 488

Камеры кругового обзора*
6-126Начало движения и вождение автомобиля
6
E00652900135
Каждое нажатие выключателя ведет к смене
видов на экране системы камер кругового обзора.
Вид сверху / вид назад вид в сторону /
вид назад (Bird’s eye-view/Front-view mode
Side-view/Rear-view mode)
E00652900164
Каждое нажатие выключателя ведет к смене
видов на экране системы камер кругового
обзора в следующем порядке: Вид сверху /
вид вперед Вид в сторону / вид вперед
Выключено (Bird’s eye-view/Front-view mode
Side-view/Front-view mode)E00645400112
Во всех режимах, кроме вида сверху, линии
на экране предоставляют нижеуказанную
информацию. Используйте эти линии
исключительно в качестве информации,
а не указаний к действию.На дисплее отображаются линии, указывающие
расстояние и ширину автомобиля, а также
верхняя часть переднего бампера (А).
Красной линией (B) обозначается
расстояние примерно в 50 см от передней
кромки
переднего бампера.
Две зеленые линии (С) указывают
примерную ширину автомобиля.
Оранжевая линия (D) — это ожидаемое
направление движения автомобиля вперед
с повернутым рулевым колесом. Эта линия
не отображается, ко гд а рулевое колесо
находится в нейтральном положении.
Примерное расстояние от кузова
автомобиля:
Переключение экрана (рычаг
селектора в положении R (задний
ход))
Переключение экрана (рычаг
селектора в положении, кроме
R (задний ход))
ПРИМЕЧАНИЕ
Нажатием включателя можно отобразить
на дисплее со стороны пассажира режим
изображения пространства
с пассажирской стороны автомобиля.
Если перевести рычаг селектора
в положение R (задний ход), ко гд а
с водительской стороны экрана
отображается вид вперед, этот вид
сменяется видом назад. Если переместить
рычаг селектора в любое другое
положение, с водительской стороны
экрана появляется
вид вперед.
При нажатии на включатель, ко гд а
автомобиль движется со скоростью
примерно 10 км/ч (6 миль/ч),
с пассажирской стороны дисплея может
отображаться только вид в сторону.
При движении со скоростью выше
примерно 10 км/ч (6 миль/ч) вид вперед
не отображается.
Переключение видов на экране может
происходить с задержкой.
Считывание информации
с экрана
ПРЕДОСТЕРЕЖЕНИЕ
Если в видеокамеру или зону вокруг нее
приходится удар, вид и линии на экране
могут оказаться неточными.
Рекомендуется обратиться для проверки
системы в авторизованный сервисный
центр MITSUBISHI MOTORS.
ПРИМЕЧАНИЕВид вперед
1:примерно 100 см от передней кромки
переднего бампера
Из соображений безопасности
следите за дорожной обстановкой.

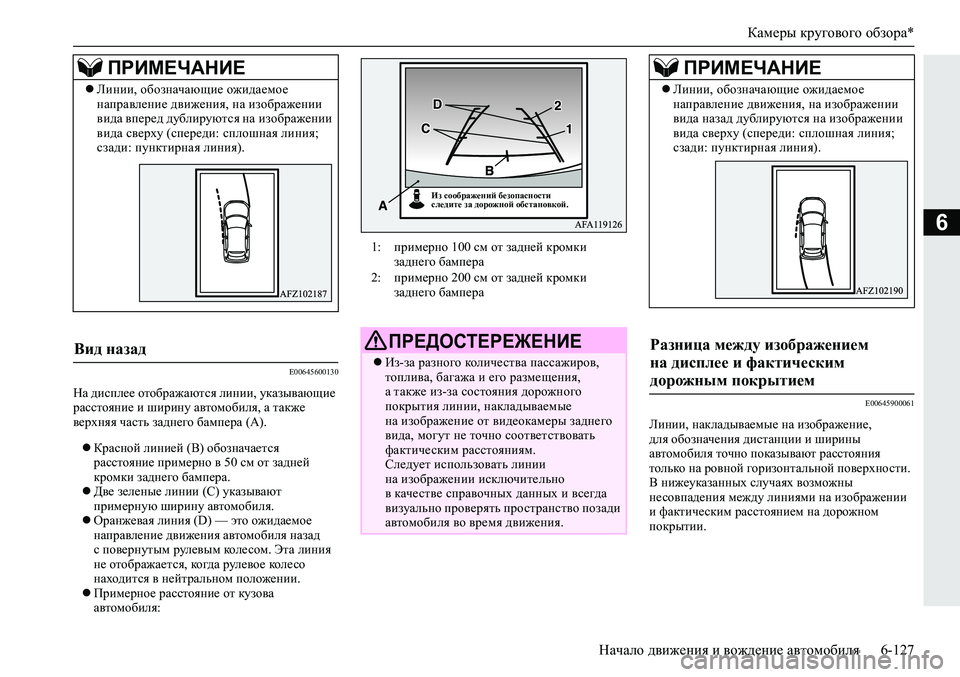

Page 309 of 488

Камеры кругового обзора*
Начало движения и вождение автомобиля6-127
6
E00645600130
На дисплее отображаются линии, указывающие
расстояние и ширину автомобиля, а также
верхняя часть заднего бампера (А).
Красной линией (B) обозначается
расстояние примерно в 50 см от задней
кромки заднего бампера.
Две зеленые линии (С) указывают
примерную ширину автомобиля.
Оранжевая линия (D) — это ожидаемое
направление движения автомобиля назад
с повернутым рулевым колесом. Эта
линия
не отображается, ко гд а рулевое колесо
находится в нейтральном положении.
Примерное расстояние от кузова
автомобиля:
E00645900061
Линии, накладываемые на изображение,
для обозначения дистанции и ширины
автомобиля точно показывают расстояния
только на ровной горизонтальной поверхности.
В нижеуказанных случаях возможны
несовпадения между линиями на изображении
и фактическим расстоянием на дорожном
покрытии.
ПРИМЕЧАНИЕ
Линии, обозначающие ожидаемое
направление движения, на изображении
вида вперед дублируются на изображении
вида сверху (спереди: сплошная линия;
сзади: пунктирная линия).
Вид назад
1:примерно 100 см от задней кромки
заднего бампера
2:примерно 200 см от задней кромки
заднего бампера
ПРЕДОСТЕРЕЖЕНИЕ
Из-за разного количества пассажиров,
топлива, багажа и его размещения,
а также из-за состояния дорожного
покрытия линии, накладываемые
на изображение от видеокамеры заднего
вида, могут не точно соответствовать
фактическим расстояниям.
Следует использовать линии
на изображении исключительно
в качестве справочных данных и всегда
визуально проверять пространство позади
автомобиля во время
движения.
Из соображений безопасности
следите за дорожной обстановкой.
ПРИМЕЧАНИЕ
Линии, обозначающие ожидаемое
направление движения, на изображении
вида назад дублируются на изображении
вида сверху (спереди: сплошная линия;
сзади: пунктирная линия).
Разница между изображением
на дисплее и фактическим
дорожным покрытием

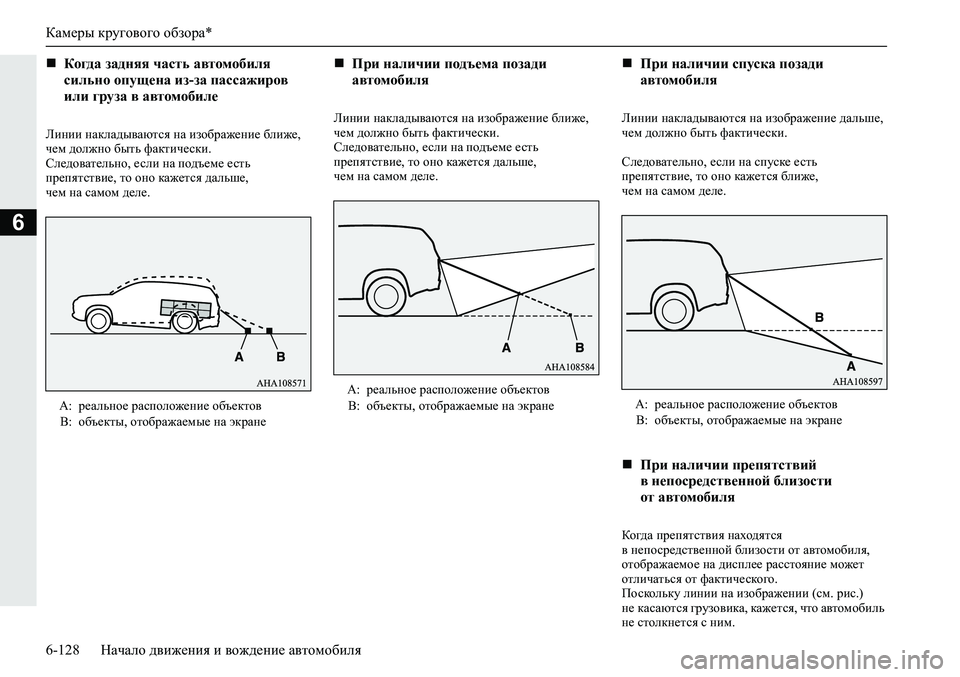

Page 310 of 488

Камеры кругового обзора*
6-128Начало движения и вождение автомобиля
6
Линии накладываются на изображение ближе,
чем должно быть фактически.
Следовательно, если на подъеме есть
препятствие, то оно кажется дальше,
чем на самом деле.Линии накладываются на изображение ближе,
чем должно быть фактически.
Следовательно, если на подъеме есть
препятствие, то оно кажется дальше,
чем на самом деле.Линии накладываются на изображение дальше,
чем должно быть фактически.
Следовательно, если на спуске есть
препятствие, то оно кажется ближе,
чем на самом деле.
Ко гд а препятствия находятся
в непосредственной близости от автомобиля,
отображаемое на дисплее расстояние может
отличаться от фактического.
Поскольку линии на изображении (см. рис.)
не касаются грузовика, кажется, что автомобиль
не столкнется с ним.
Ко гд а задняя часть автомобиля
сильно опущена из-за пассажиров
или груза в автомобиле
А:реальное расположение объектов
В:объекты, отображаемые на экране
При наличии подъема позади
автомобиля
А:реальное расположение объектов
В:объекты, отображаемые на экране
При наличии спуска позади
автомобиля
А:реальное расположение объектов
В:объекты, отображаемые на экране
При наличии препятствий
в непосредственной близости
от автомобиля
Page 311 of 488

Камеры кругового обзора*
Начало движения и вождение автомобиля6-129
6
На самом деле автомобиль может столкнуться
с грузовиком, так как его кузов оказывается
на пути движения.
Предусматривается, что линии, накладываемые
на изображение, для обозначения дистанции
и ширины автомобиля будут точно указывать
расстояния только на ровной горизонтальной
поверхности. В результате этого отображаемое
расстояние до проецируемого объекта на экране
может отличаться от действительного
расстояния до этого объекта. Не используйте
их как ориентир для оценки расстояния
до препятствий.
Пример: на экране отображается, что точка
В ближе к автомобилю, чем точки С и А.
На самом деле точки А и В находятся
на одинаковом расстоянии от автомобиля,
а точка С находится дальше, чем точки А
и В.
E00646100073
На дисплее отображаются линии,
обозначающие ширину и переднюю часть
автомобиля.
При приближении к препятствиям Вид в сторону
1:примерная ширина автомобиля (включая
наружные зеркала заднего вида)
2:примерное расположение осевого центра
переднего кол е с а
3:примерно 50 см от передней кромки
переднего бампера
Page 312 of 488

Камеры кругового обзора*
6-130Начало движения и вождение автомобиля
6
E00646200061
Вид автомобиля сверху позволяет четко
определить относительное положение
автомобиля и направление движения для заезда
на парковочное место.
E00693200036
Есть возможность изменить цвет изображения
автомобиля, отображаемого в режиме вида
сверху.
1.Остановите автомобиль в безопасном месте.
2.Нажмите кнопку (A) для отображения
режимов вида сверху / вида вперед.
Вид сверху
ПРЕДОСТЕРЕЖЕНИЕ
Вид сверху является расчетным, то есть
он создан на основе данных
с видеокамеры переднего вида,
видеокамер (левой и правой) бокового
вида и видеокамеры заднего вида. Из-за
этого в режиме вида сверху предметы
кажутся расположенными дальше, чем
на самом деле. Кроме того, на дисплее
не отображаются фактические «мертвые»
зоны
вокруг автомобиля. Можно
столкнуться с препятствием, которое,
казалось, находилось на небольшом
удалении от автомобиля. Или на экран
может выводиться предмет, которого
на самом деле нет. Следует осматривать
зону вокруг автомобиля.
Изображение автомобиля, отображаемое
в режиме вида сверху, отличается
от фактического автомобиля по цвету
и размеру. Поэтому может казаться, что
какой-либо предмет касается автомобиля.
Также возможно несоответствие
фактического взаимного положения
автомобиля и изображаемого предмета.
При компоновке вида сверху изображения
стыкуются по углам, в основном
по границам обзора видеокамер.
В результате эти участки изображения
могут быть нечеткими, а предметы,
находящиеся в этих местах, могут
то отображаться, то исчезать.
ПРИМЕЧАНИЕ
Режим вида сверху формируется
по данным четырех видеокамер
(видеокамеры переднего вида,
видеокамеры (левой и правой) бокового
вида и видеокамеры заднего вида), исходя
из ровного дорожного покрытия, поэтому
изображение может иметь следующие
особенности:
•Кажется, что объект упал (он выглядит
более длинным и большим).
•Объект, возвышающийся над дорожным
покрытием, может казаться
исходящим
из мест стыковок изображений от разных
видеокамер.
Яркость изображений, поступающий
от разных видеокамер, зависит от условий
освещенности.
ПРЕДОСТЕРЕЖЕНИЕ
Объект, расположенный
над видеокамерой, не отображается.
Объект, отображаемый в режиме вида
вперед или назад, может отсутствовать
в режиме вида сверху.
Изображение в режиме вида сверху может
оказаться смещенным относительно
фактического положения при изменении
места крепления и угла видеокамер.
Линии дорожной разметки могут
отображаться со смещением или изгибом
в месте
стыковки изображений от разных
видеокамер.
Изменение цвета изображения
автомобиля, отображаемого
в режиме вида сверху
ПРЕДОСТЕРЕЖЕНИЕ
Из соображений безопасности не следует
нажимать кнопку во время движения.
ПРИМЕЧАНИЕ
