2019 MITSUBISHI ECLIPSE CROSS Руководство по эксплуатации и техобслуживанию (in Russian)

Правила обращения с компакт-дисками
Создание комфортных условий в салоне7-21
7
E00736001035
На этикетку, коробку или упаковку дисков
наносятся следующие маркировки:Не гарантируется возможность
воспроизведения дисков, тип которых
отличается от указанных в разделе «Типы
компакт-дисков, поддерживаемые
системой».
Запрещается использовать диски размером
8 см.
Во избежание неисправности запрещается
использование дисков нестандартной
формы, например в форме сердца.
Кроме того, может быть невозможно
воспроизведение
дисков, которые имеют
прозрачные участки.
Компакт-диски с незавершенной сессией
записи не будут воспроизводиться.
Даже в случае, если компакт-диск записан
в правильном формате с помощью
пишущего устройства или компьютера
и с использованием правильных настроек
и параметров программного обеспечения,
воспроизведение компакт-диска может
оказаться невозможным в связи
с особенностями
конкретного компакт-
диска, в связи с наличием повреждений,
меток, грязи на диске или конденсата
на линзе внутри данного устройства.
В зависимости от компакт-диска некоторые
функции или чтение диска могут быть
недоступными.
Не используйте компакт-диски с трещинами
или деформацией.
Не используйте компакт-диск, если на нем
есть наклейки,
остатки наклеек или клея.
Не рекомендуется использовать компакт-
диски с декоративными этикетками или
наклейками.Данное устройство способно воспроизводить
музыкальные компакт-диски, однако следует
учитывать следующие рекомендации
относительно стандартов компакт-дисков:
Убедитесь, что Вы используете компакт-
диски с маркировкой на поверхности.
Не гарантируется воспроизведение
нестандартных дисков. Даже в случае если
воспроизведение возможно,
не гарантируется высокое качество звука.
При воспроизведении нестандартных
компакт-дисков могут возникнуть
следующие ситуации:
•шум во время воспроизведения;
•неравномерное воспроизведение;
•невозможность распознать диск;
•невозможность воспроизвести первую
запись;
•необходимость большего времени
до начала воспроизведения по сравнению
с обычными компакт-дисками;
•начало воспроизведения не с начала
записи;
•пропуск некоторых фрагментов
при воспроизведении;
•остановка воспроизведения записи;
•некорректное отображение записей.
Типы компакт-дисков,
поддерживаемые системой
ТипРазмер
Макси-
мальная
продолжи-
тельность
записи
Коммен-
тарии
CD-DA 12 см74 мин—
CD-TEXT 12 см74 мин—
CD-R/RW 12 см—
• Компакт-
диск
с файлами
формата
MP3
Диски, воспроизведение которых может
быть невозможноНестандартные компакт-диски

Аудиофайлы (MP3/WMA/AAC)
7-22Создание комфортных условий в салоне
7
E00736100026
Данная аудиосистема может воспроизводить
файлы формата MP3/WMA/AAC, записанные
на дисках CD-ROM, CD-R/RW или в памяти
устройств USB.
Существуют ограничения по использованию
файлов и носителей, поэтому необходимо
сначала ознакомиться со следующей
информацией перед записью аудиофайлов
MP3/WMA/AAC на диски или устройства USB.
Также прочитайте руководства по эксплуатации
привода CD-R/RW и программного
обеспечения, используемого для записи, чтобы
правильно выполнять все
операции.
Если аудиофайлы MP3/WMA/AAC содержат
информацию о заголовке и другие сведения, то
эти данные будут отображены на дисплее.
E00736201109
Форматы данных, поддерживаемые при
воспроизведении с дисков (CD-ROM,
CD-R/RW) и USB-устройств, различаются.
E00736300031
Система способна распознавать структуру
папок, содержащую до восьми уровней.
Для управления записями можно создать
структуру папок типа Genre — Artist —
Album — Track (Жанр — Исполнитель —
Альбом — Запись) (файлы формата
MP3/WMA/AAC).
Аудиофайлы
(MP3/WMA/AAC)
ПРЕДОСТЕРЕЖЕНИЕ
Компакт-диски однократной записи
(CD-ROM) и компакт-диски
многократной записи (CD-R/RW) могут
быть использованы только для
воспроизведения аудиофайлов
в формате MP3.
Такие действия, как копирование
музыкальных дисков или файлов,
бесплатное или платное их
распространение, загрузка через
Интернет или другими способами
на серверы, являются незаконными.
Нужно присваивать расширения .mp3,
.wma или .m4a только файлам формата
MP3/WMA/AAC. Воспроизведение
дисков, на которых записаны файлы
с указанием неправильного формата,
может сопровождаться слишком высоким
уровнем громкости, что приведет
к повреждению динамиков или аварии.
ПРИМЕЧАНИЕ
В зависимости от состояния
записывающего устройства или
программного обеспечения
воспроизведение может выполняться
неправильно. В таких случаях изучите
руководство по эксплуатации
оборудования или программного
обеспечения.
В зависимости от используемой
операционной системы, ее версии,
программного обеспечения или настроек
файлам могут не присваиваться
расширения. В таких случаях необходимо
присвоить файлам расширения .mp3,
.wma или .m4a
при копировании файлов.
Размер файла для воспроизведения
не должен превышать 2 ГБ.
ПРЕДОСТЕРЕЖЕНИЕПоддерживаемые форматы
данных
Формат
данныхКомпакт-
дискUSB-
устройство
MP3
WMA X
AAC X
Структура папок

Аудиофайлы (MP3/WMA/AAC)
Создание комфортных условий в салоне7-23
7
Корневая папка (корневой каталог)
Папка
Аудиофайл
1-й уровень2-й уровень3-й уровень4-й уровень5-й уровень
ОписаниеХарак-
терис-
тикаПодробности
Характе-
ристики
формата
ISO
9660Level 1
(Уровень 1)Максималь-
ная длина
названия
файла —
8 символов,
расширение
файла —
3 символа
(однобайто-
вые бук-
венно-
цифровые
символы,
прописные
буквы,
цифры; допу-
скается
использова-
ние символа
«_»).
Расши-
рение
файло-
вой сис-
темы
ISO
9660JolietДопускается
использова-
ние названий
файлов дли-
ной до
64 символов.
Многосес-
сионные
дискиНе поддерживаются
(поддерживается только первая
сессия).
Макси-
мальное
количество
уровней8 уровней (корневой каталог
является 1-м уровнем)
Макси-
мальное
количество
папок700 папок, включая корневой
каталог
Макси-
мальное
количество
файлов*
1
65535 файлов (общее количество
файлов на носителе;
не учитываются файлы, формат
которых отличается от MP3, WMA
и AAC).
Ограни-
чение
названий
файлов
и папокНе более 64 байт (для кодировки
Unicode - 32 символа). Файлы
и папки, длина названий которых
превышает данное значение,
не будут отображаться
и воспроизводиться системой.
Поддер-
живаемые
форматы
USBРекомендуемая файловая
система — FAT32.
Только 1-й раздел
.
*1:не учитываются файлы, формат которых
отличается от MP3/WMA/AAC. Тем
не менее, при хранении большого
количества записей в одной папке некоторые
записи не будут распознаны устройством,
даже если их количество не превышает
максимальное допустимое значение. В таких
случаях рекомендуется распределить записи
в несколько папок.
ОписаниеХарак-
терис-
тикаПодробности

Аудиофайлы (MP3/WMA/AAC)
7-24Создание комфортных условий в салоне
7
E00736400029
MP3 — это аббревиатура от «MPEG-1 Audio
Layer 3». MPEG — аббревиатура названия
стандарта сжатия видеоинформации (Motion
Picture Experts Group), который используется
для видеодисков и т. д.
MP3 является одним из методов сжатия
аудиоданных, который регламентируется
стандартом MPEG. Данный способ уменьшает
качество звуковых частот, которые находятся
за пределами восприятия человеческого уха или
скрыты более громкими звуками. За счет этого
обеспечивается высокое качество данных

при небольшом размере.
Это позволяет сжать размер записей
с музыкального диска приблизительно в 10 раз
без заметного снижения качества звука,
т. е. на один диск CD-R/RW можно записать
приблизительно 10 музыкальных дисков.
Ниже описаны характеристики поддерживаемых
MP3-файлов.
E00736600021
WMA — это аббревиатура формата сжатия
аудиоданных Windows Media Audio,
разработанного компанией Microsoft. Данный
формат обеспечивает более сильное сжатие, чем
формат MP3.
ПРИМЕЧАНИЕ
Порядок отображения папок и файлов
в данной системе может отличаться
от порядка отображения на экране
компьютера.
Что такое формат MP3?
ПРЕДОСТЕРЕЖЕНИЕ
MP3-файлы, отличающиеся от стандарта,
могут являться причиной неправильного
воспроизведения или неправильного
отображения названий файлов/папок.
Поддерживаемые стандарты
MP3-файлов
ОписаниеПодробности
Характе-
ристикаMPEG-1 AUDIO LAYER3
MPEG-2 AUDIO LAYER3
Частота диск-
ретизации,
кГцMPEG-1: 32/44.1/48
MPEG-2: 16/22.05/24
Битрейт, кб/сMPEG-1: 32-320
MPEG-2: 8-160
VBR
(переменный
битрейт)Поддерживается
Режим
каналовСтерео / сведенное стерео /
двойной канал /
монофонический
Расширение
файлаmp3
Поддержи-
ваемая
информация о
тегах
ID3, тэги Версия 1.0, Версия 1.1,
Версия 2.2, Версия 2.3, Версия 2.4
(ISO-8859-1, UTF-16 (Unicode)),
заголовки, имя исполнителя,
название альбома (Ver. 1.0, Ver.
1.1, Ver. 2.2, Ver. 2.3, Ver. 2.4 (ISO-
8859-1, UTF-16 (Unicode)), Titles,
Artist name, Album name)
Максимальное
количество
символов,
которое может
быть
отображено
на дисплее64 символа
Что такое формат WMA?
ПРИМЕЧАНИЕ
Microsoft, Windows Media и Windows
являются зарегистрированными
торговыми марками компании Microsoft
Corporation в США и других странах.
ПРЕДОСТЕРЕЖЕНИЕ
Формат WMA поддерживает управление
цифровыми правами (DRM). Данное
устройство не может воспроизводить
файлы WMA, если они защищены этой
технологией.
WMA-файлы, отличающиеся
от стандарта, могут являться причиной
неправильного воспроизведения или
неправильного отображения названий
файлов/папок.
Не поддерживаются стандарты Pro,
Lossless и Voice.

Аудиофайлы (MP3/WMA/AAC)
Создание комфортных условий в салоне7-25
7
Ниже описаны характеристики
поддерживаемых WMA-файлов.
E00736800023
AAC — это аббревиатура стандарта сжатия
Advanced Audio Coding, используемого
в MPEG-2 и MPEG-4. Данный формат имеет
степень сжатия в 1,4 раза больше, чем в MP3,
и обеспечивает сравнимое с ним качество.Ниже описаны характеристики
поддерживаемых AAC-файлов.
Поддерживаемые стандарты
WMA-файлов
ОписаниеПодробности
Характе-
ристикаWindows Media Audio
Version 7.0/8.0/9.0 (Версия
7.0/8.0/9.0)
Частота
дискретизации,
кГц32/44.1/48
Битрейт, кб/с48-320
VBR
(переменный
битрейт)Поддерживается
Режим каналов Стерео/монофонический
Расширение
файлаwma
Поддержи-
ваемая
информация
о тегахТеги WMA
Title, Artist name, Album name
(Название записи, имя
исполнителя, название
альбома)
Максимальное
количество
символов,
которое может
быть
отображено
на дисплее64 символа
Что такое формат AAC?
ПРЕДОСТЕРЕЖЕНИЕ
Формат AAC поддерживает управление
цифровыми правами (DRM). Данное
устройство не может воспроизводить
файлы AAC, если они защищены этой
технологией.
AAC-файлы, отличающиеся от стандарта,
могут являться причиной неправильного
воспроизведения или неправильного
отображения названий файлов/папок.
Поддерживаемые стандарты
AAC-файлов
ОписаниеПодробности
ХарактеристикаAdvanced Audio Coding
MPEG4/AAC-LC
MPEG2/AAC-LC
Частота
дискрети
зации,
кГцMPEG4 8/11,025/12/16/22,05/24/
32/44,1/48
MPEG2 8/11,025/12/16/22,05/24/
32/44,1/48
Битрейт,
кб/сMPEG4 8-320
MPEG2 8-320
VBR (переменный
битрейт)Поддерживается
Режим каналов Стерео/монофонический
Расширение файлаm4a
Поддерживаемая
информация
о тегахТеги AAC или ID3
Title, Artist name, Album
name (Заголовок, имя
исполнителя, название
альбома)
Максимальное
количество
символов, которое
может быть
отображено
на дисплее64 символа

Важная информация по безопасности для пользователя
7-26Создание комфортных условий в салоне
7
E00737000035
Данное устройство снабжено наглядной
индикацией, а также указаниями касательно
эксплуатации, чтобы Вы могли правильно
и безопасно пользоваться им, избегая травм
и повреждений собственности.
Важная информация
по безопасности
для пользователя
ПРЕДУПРЕЖДЕНИЕ
Водителю не следует чрезмерно
отвлекаться на просмотр информации
на дисплее во время движения.
Это может отвлечь водителя от дороги,
что может стать причиной аварии.
Водителю не следует выполнять
сложные операции во время движения.
Выполняя сложные операции во время
движения, водитель может отвлечься от
дороги, что может привести к аварии.
Поэтому перед тем, как выполнять
подобные операции, следует остановить
автомобиль в безопасном месте.
Запрещается пользоваться данным
устройством, если оно неисправно
(например, отсутствует звук).
Это может привести к несчастному
случаю, пожару или поражению
электрическим током.
Нужно следить за тем, чтобы вода или
другие посторонние объекты
не попадали в устройство.
Это может вызвать задымление или
пожар, привести к поражению
электрическим током или
неисправности.
Запрещается вставлять посторонние
предметы в гнездо для компакт-диска.
Это может привести к пожару,
поражению электрическим током или
неисправности.
В случае неисправностей, которые
появились после попадания
посторонних предметов или воды
в данное устройство, появления дыма
или постороннего запаха, следует
немедленно прекратить использование
устройства и обратиться
в авторизованный сервисный центр
MITSUBISHI MOTORS.
Если продолжить использование
устройства, это может стать причиной
несчастного случая, пожара или
поражения электрическим током.
Запрещается разбирать устройство или
вносить изменения в его конструкцию.
Это может привести к неисправности,
пожару или поражению электрическим
током.
Во время грозы запрещается
прикасаться к антенне или к данному
устройству.
Это может привести к поражению
электрическим током от молнии.
ПРЕДУПРЕЖДЕНИЕПРЕДОСТЕРЕЖЕНИЕ
Запрещается перекрывать
вентиляционные отверстия или
теплоотводы данного устройства.
При перекрытии вентиляционных
отверстий или теплоотводов жар
не отводится из устройства, что может
привести к пожару или неисправности.
Во время движения запрещается
повышать громкость до такого уровня,
ко гд а перестают быть слышны звуки
снаружи автомобиля.
Если звуки снаружи автомобиля
не слышны, это может привести к аварии.
Запрещается засовывать руки или пальцы
в гнездо для компакт-диска.
Можно получить травму.

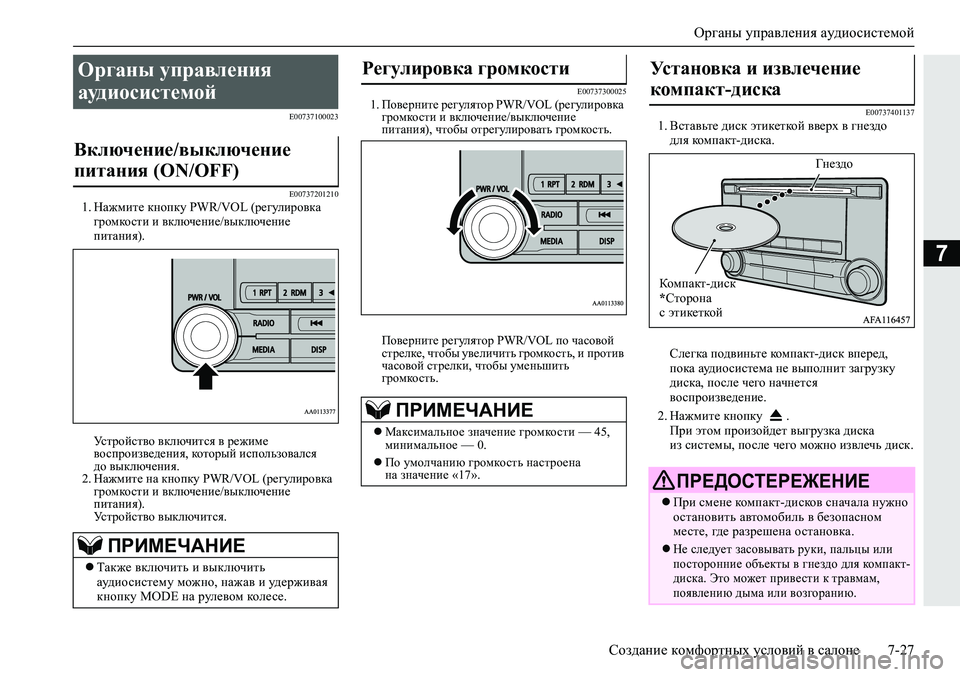

Органы управления аудиосистемой
Создание комфортных условий в салоне7-27
7
E00737100023
E00737201210
1.Нажмите кнопку PWR/VOL (регулировка
громкости и включение/выключение
питания)
.
Устройство включится в режиме
воспроизведения, который использовался
до выключения.
2.Нажмите на кнопку PWR/VOL (регулировка
громкости и включение/выключение
питания).
Устройство выключится.
E007373000251.Поверните регулятор PWR/VOL (регулировка
громкости и включение/выключение
питания), чтобы отрегулировать громкость.
Поверните регулятор PWR/VOL по часовой
стрелке, чтобы увеличить громкость, и против
часовой стрелки, чтобы уменьшить
громкость.E007374011371.Вставьте диск этикеткой вверх в гнездо
для компакт-диска.
Слегка подвиньте компакт-диск вперед,
пока аудиосистема не выполнит загрузку
диска, после чего начнется
воспроизведение.
2.Нажмите кнопку .
При этом произойдет выгрузка диска
из системы, после чего можно извлечь диск.
Органы управления
аудиосистемой
Включение/выключение
питания (ON/OFF)
ПРИМЕЧАНИЕ
Также включить и выключить
аудиосистему можно, нажав и удерживая
кнопку MODE на рулевом кол е с е.
Регулировка громкости
ПРИМЕЧАНИЕ
Максимальное значение громкости — 45,
минимальное — 0.
По умолчанию громкость настроена
на значение «17».
Установка и извлечение
компакт-диска
ПРЕДОСТЕРЕЖЕНИЕ
При смене компакт-дисков сначала нужно
остановить автомобиль в безопасном
месте, гд е разрешена остановка.
Не следует засовывать руки, пальцы или
посторонние объекты в гнездо для компакт-
диска. Это может привести к травмам,
появлению дыма или возгоранию.
Компакт-диск
*Сторона
с этикеткойГне здо

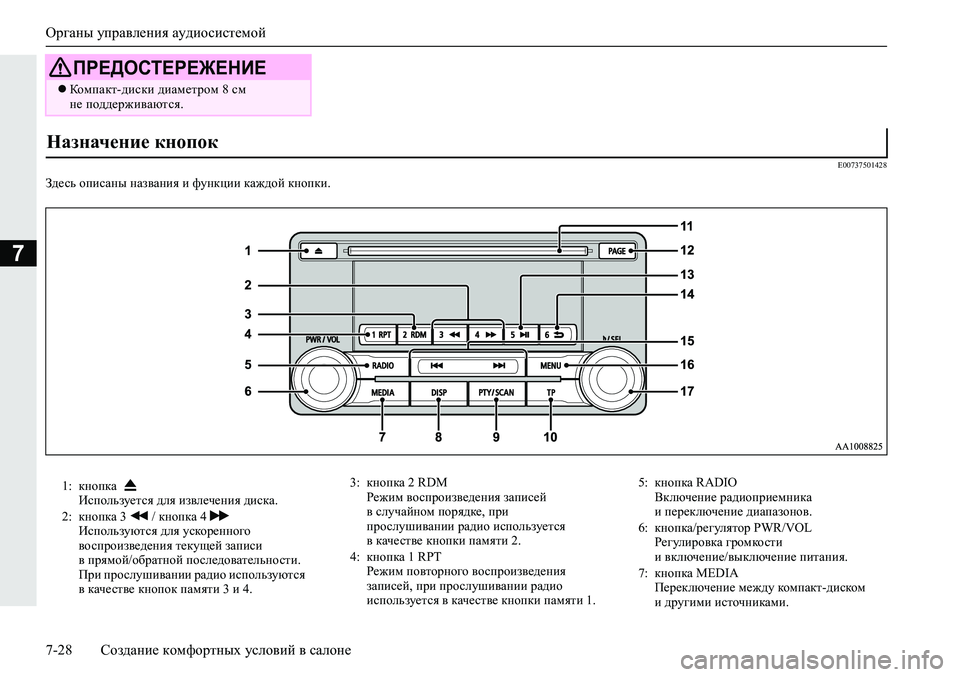

Органы управления аудиосистемой
7-28Создание комфортных условий в салоне
7
E00737501428
Зде сь описаны названия и функции каждой кнопки.
Компакт-диски диаметром 8 см
не поддерживаются.
ПРЕДОСТЕРЕЖЕНИЕ
Назначение кнопок
1:кнопка
Используется для извлечения диска.
2:кнопка 3 / кнопка 4
Используются для ускоренного
воспроизведения текущей записи
в прямой/обратной последовательности.
При прослушивании радио используются
в качестве кнопок памяти 3 и 4.3:кнопка 2 RDM
Режим воспроизведения записей
в случайном порядке, при
прослушивании радио используется
в качестве кнопки памяти 2.
4:кнопка 1 RPT
Режим повторного воспроизведения
записей, при прослушивании радио
используется в качестве кнопки памяти 1.5:кнопка RADIO
Включение радиоприемника
и переключение диапазонов.
6:кнопка/регулятор PWR/VOL
Регулировка громкости
и включение/выключение питания.
7:кнопка MEDIA
Переключение между компакт-диском
и
другими источниками.
