Page 457 of 488

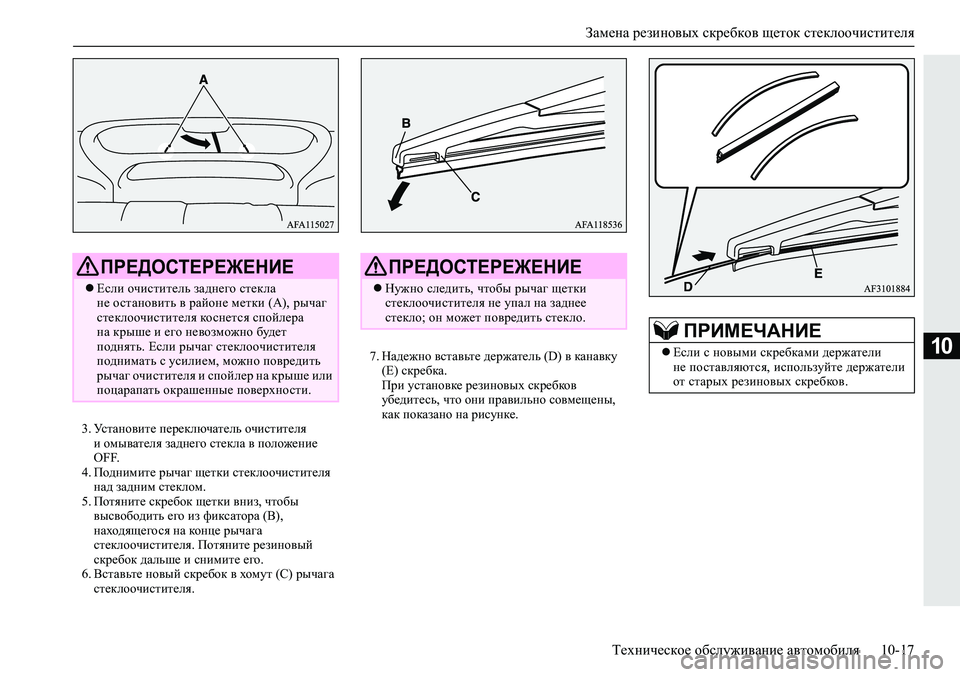

Замена резиновых скребков щеток стеклоочистителя
Техническое обслуживание автомобиля10-17
10
3.Установите переключатель очистителя
и омывателя заднего стекла в положение
OFF.
4.Поднимите рычаг щетки стеклоочистителя
над задним стеклом.
5.Потяните скребок щетки вниз, чтобы
высвободить его из фиксатора (B),
находящегося на конце рычага
стеклоочистителя. Потяните резиновый
скребок дальше и снимите его.
6.Вставьте новый скребок в хомут (С) рычага
стеклоочистителя.7.Надежно вставьте держатель
(D) в канавку
(E) скребка.
При установке резиновых скребков
убедитесь, что они правильно совмещены,
как показано на рисунке.
ПРЕДОСТЕРЕЖЕНИЕ
Если очиститель заднего стекла
не остановить в районе метки (А), рычаг
стеклоочистителя коснется спойлера
на крыше и его невозможно будет
поднять. Если рычаг стеклоочистителя
поднимать с усилием, можно повредить
рычаг очистителя и спойлер на крыше или
поцарапать окрашенные поверхности.
ПРЕДОСТЕРЕЖЕНИЕ
Нужно следить, чтобы рычаг щетки
стеклоочистителя не упал на заднее
стекло; он может повредить стекло.
ПРИМЕЧАНИЕ
Если с новыми скребками держатели
не поставляются, используйте держатели
от старых резиновых скребков.
Page 458 of 488

Общее техническое обслуживание
10-18Техническое обслуживание автомобиля
10
E01002701673
Загляните под кузов автомобиля и убедитесь
в отсутствии утечек топлива, охлаждающей
жидкости, масла и отработавших газов.
Включите комбинированный переключатель
освещения, чтобы проверить работу всех
осветительных приборов.
Если осветительные приборы не включаются,
это может говорить о том, что перегорел
предохранитель или неисправна лампа. Сначала
проверьте предохранители. Если перегоревших предохранителей обнаружить не уд а л о с ь
,
проверьте лампы.
Порядок проверки и замены предохранителей
и ламп приведен в разделах «Предохранители»
на стр. 10-17 и «Замена ламп» на стр. 10-21.
Если предохранители и лампы в порядке,
обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS для проверки и ремонта
автомобиля.
Запустите двигатель и проверьте работу всех
контрольно-измерительных приборов
и контрольных ламп.
При обнаружении
неисправностей обратитесь
в авторизованный сервисный центр
MITSUBISHI MOTORS.
Проверьте состояние всех замков и петель,
при необходимости смажьте их.
E01002901763
Плавкие вставки предотвращают возгорание,
если через отдельные электрические цепи
проходит чрезмерно большой ток.
Если перегорит плавкая вставка, обратитесь
для проверки электрооборудования автомобиля
в авторизованный сервисный центр
MITSUBISHI MOTORS.См. раздел «Таблица расположения
предохранителей в блоке, находящемся
в салоне» на стр. 10-18 и «Таблица
расположения предохранителей в блоке,
находящемся в моторном отсеке» на стр. 10-20.
E01003003576
Для защиты электрооборудования
от повреждения в результате короткого
замыкания или перегрузки каждая цепь
снабжена предохранителем.
Блоки предохранителей установлены в салоне
и в моторном отеке.
Блок предохранителей в салоне расположен
за крышкой блока предохранителей перед
водительским сиденьем, в месте, изображенном
на рисунке.
Потяните на себя крышку блока
предохранителей и снимите ее.
Общее техническое
обслуживание
Утечка топлива,
охлаждающей жидкости,
масла и отработавших газов
ПРЕДУПРЕЖДЕНИЕ
Запрещается эксплуатировать
автомобиль, если есть подозрение
на утечку топлива или чувствуется
запах топлива. Нужно обратиться
в авторизованный сервисный центр
MITSUBISHI MOTORS.
Работа наружных
и внутренних осветительных
приборов
Работа контрольно-
измерительных приборов
и контрольных ламп
Смазка петель и замков
Плавкие вставки
ПРЕДУПРЕЖДЕНИЕ
Запрещается заменять плавкие
вставки другими токопроводящими
предметами: это может привести к
возгоранию автомобиля, уничтожению
имущества и тяжелой или даже
несовместимой с жизнью травме.
Предохранители
Расположение блока
предохранителей
Блок предохранителей в салоне
Page 459 of 488
Предохранители
Техническое обслуживание автомобиля10-19
10В моторном отсеке блок предохранителей
расположен в месте, указанном на рисунке.
1.Нажмите на защелку.
2.Снимите крышку.
E01007700684
Номинальный ток предохранителей
и защищаемые цепи указаны с обратной
стороны крышки блока предохранителей
в салоне и в моторном отсеке.E01007902215
A:блок предохранителей
Блок предохранителей в моторном
отсеке
Номинальный ток
предохранителей
ПРИМЕЧАНИЕ
Запасные предохранители находятся
на крышке блока предохранителей
в моторном отсеке. Для замены следует
использовать предохранитель,
рассчитанный на такой же номинальный
ток, как у перегоревшего предохранителя.
Таблица расположения
предохранителей в блоке,
находящемся в салоне
№ Обозна-
чение Защищаемая
цепьНоми-
нальный
ток
1 Электростекло-
подъемники30 A
*
2Обогреватель
заднего стекла30 A*
3 Отопитель30 A
4Очиститель
ветрового стекла30 A
5Электропривод
замков дверей25 A
6— — —
Page 460 of 488

Предохранители
10-20Техническое обслуживание автомобиля
10
*: плавкая вставка.
В зависимости от модификации
и комплектации автомобиля некоторые
предохранители могут отсутствовать.
В приведенной выше таблице указаны
основные цепи, защищаемые каждым
предохранителем.
E010080025297 Розетка
электропитания15 A
8Очиститель
заднего стекла15 A
9Люк20 A
10 Замок зажигания10 A
11 Опция10 A
12Аварийная
световая
сигнализация15 A
13 Система полного
привода10 A
14Стоп-сигналы
(лампы
стоп-сигналов)15 A
15Контрольно-
измерительные
приборы10 A
16Система подушек
безопасности
SRS7,5 A
17Аудиосистема15 A
18Реле блока
управления7,5 A
19Лампы
освещения
салона
(плафоны)15 A
№ Обозна-
чение Защищаемая
цепьНоми-
нальный
ток
20Фонари заднего
хода
(лампы света
заднего хода)7,5 A
21Обогрев
наружных зеркал
заднего вида7,5 A
22 Наружные
зеркала заднего
вида10 A
23 Прикуриватель/
розетка
электропитания15 A
№ Обозна-
чение Защищаемая
цепьНоми-
нальный
токТаблица расположения
предохранителей в блоке,
находящемся в моторном отсеке
№Обозна-
чениеЗащищаемая
цепьНоминаль-
ный ток
1Стояночный
тормоз
с электро-
приводом30 A
*
Блок предохранителей
На оборотной стороне крышки блока
предохранителей
Page 461 of 488

Предохранители
Техническое обслуживание автомобиля10-21
10
*: плавкая вставка.
В зависимости от модификации
и комплектации автомобиля некоторые
предохранители могут отсутствовать.
В приведенной выше таблице указаны
основные цепи, защищаемые каждым
предохранителем. 2Стояночный
тормоз
с электро-
приводом30 A
*
3Антиблокиро-
вочная система
тормозов40 A*
4Антиблокиро-
вочная система
тормозов30 A*
5Электропривод
сидений30 A*
6Обогрев
сидений30 A
7Стартер
30 A
*
8Обогрев обода
рулевого кол е с а15 A
9Омыватель фар20 А
10Звуковой сигнал
противоугонной
системы20 А
11Автоматическая
коробка передач20 А
12Звуковой сигнал10 А
13
Солнцезащитная
шторка20 A
14
Противотуман-
ные фары15 A
15Дневные
ходовые огни10 А
16Кондиционер10 A
№Обозна-
чениеЗащищаемая
цепьНоминаль-
ный ток
17Блок
управления
двигателем7,5 A
18Генератор7,5 A
19Электродвига-
тель
вентилятора
системы охлаж-
дения двигателя40 A
*
20Усилитель
аудиосистемы30 A
21 — — —
22Устрой-
ство
ввода-
выводаУстройство
ввода-вывода30 A
23Электродвига-
тель вентилято-
ра конденсатора30 A
*
24Датчик заряда
аккумуляторной
батареи7,5 A
25
/ Стояночный
тормоз
с электропри-
водом /
адаптивный
круиз-контроль
(ACC)7,5 A
26Фара дальнего
света (правая)10 А
27Фара дальнего
света (левая)10 А
№Обозна-
чениеЗащищаемая
цепьНоминаль-
ный ток
28Привод турбо-
нагнетателя20 A
29Цепь питания
электрообору-
дования
двигателя20 A
30Топливный
насос15 A
31Катушка
зажигания10 А
32Форсунка20 A
33Привод
дроссельной
заслонки15 A
№1—Запасной
предохранитель10 A
№2—Запасной
предохранитель15 A
№3—Запасной
предохранитель20 А
№Обозна-
чениеЗащищаемая
цепьНоминаль-
ный ток
Page 462 of 488

Предохранители
10-22Техническое обслуживание автомобиля
10
В блоке предохранителей отсутствуют запасные
предохранители на 7,5 А, 25 А и 30 А. Если
один из предохранителей указанных номиналов
перегорит, их можно заменить следующими:
7,5 А: запасным предохранителем на 10 А;
25 A: запасным предохранителем на 20 А;
30 A: предохранителем на 30 А из цепи
усилителя аудиосистемы.
После установки запасных предохранителей
при первой возможности замените
их предохранителями требуемого
номинала.
E01008101448
E01007802012
1.Перед заменой предохранителя отключите
соответствующую электрическую цепь
и переведите ключ в замке зажигания
в положение LOCK или включите режим
работы OFF.2.Извлеките из крышки блока
предохранителей в моторном отсеке
съемник предохранителей (А).
3.По таблице номинальных токов
предохранителей проверьте соответствие
предохранителя, относящегося
к неисправной цепи.4.С помощью съемника вставьте в то же
гнездо в блоке предохранителей новый
предохранитель, рассчитанный на тот же
номинальный ток.Цветовая кодировка
предохранителей
Номинальный
токЦвет
7,5 А Коричневый
10 А Красный
15 AСиний
20 А Желтый
25 AБесцветный (белый)
30 AЗеленый (ножевой) /
розовый (плавкая вставка)
40 А Зеленый (плавкая вставка)
Замена предохранителей B:исправный предохранитель
C:перегоревший предохранитель
ПРИМЕЧАНИЕ
Если какое-либо электрооборудование
не работает, а относящийся к нему
предохранитель исправен, возможна
неисправность в электрооборудовании
или в каком-либо другом месте.
Рекомендуется проверить автомобиль
в авторизованном сервисном центре
MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ
Если новый предохранитель через
непродолжительное время перегорает
вновь, рекомендуется проверить
электрическую цепь автомобиля
в авторизованном сервисном центре
MITSUBISHI MOTORS.
Page 463 of 488

Замена ламп
Техническое обслуживание автомобиля10-23
10
E01003102206
Перед заменой лампы убедитесь, что данный
осветительный прибор выключен.
Не дотрагивайтесь пальцами до стеклянной
колбы новой лампы. Оставшийся на стекле жир
испаряется при нагреве лампы и оседает
на отражателе, поверхность которого тускнеет.
E01003201532
Запрещается устанавливать
предохранитель, рассчитанный
на больший ток, а также самодельные
соединения из проводов, фольги и т. п.
Это может привести к перегреву проводов
и возгоранию.
Замена ламп
ПРЕДОСТЕРЕЖЕНИЕ
Не следует устанавливать вместо ламп
накаливания СИД-лампы.
Имеющиеся в свободной продаже
СИД-лампы могут отрицательно повлиять
на работу автомобиля, нарушая
нормальную работу других ламп
и оборудования автомобиля.
Температура ламп сразу после
выключения очень высока.
Прежде чем дотрагиваться до лампы,
дождитесь ее охлаждения. В противном
случае можно получить ожог.
ПРЕДОСТЕРЕЖЕНИЕ
При обращении с галогенными лампами
следует соблюдать осторожность.
Газ в кол бе галогенной лампы находится
под высоким давлением, поэтому
при падении, ударе или задевании за
твердый предмет она может взорваться.
Запрещается прикасаться к кол бе
галогенной лампы руками, грязными
перчатками и т. д.
При включении фары жир с рук,
попавший на лампу, будет испаряться, что
может привести к повреждению лампы.
Грязную поверхность стекла следует
протереть спиртом, растворителем
для краски и т. п. Устанавливать лампу
следует только после тщательного
просушивания.
ПРИМЕЧАНИЕ
Если Вы не уверены, что сможете
выполнить замену правильно, доверьте
ее специалистам авторизованного
сервисного центра MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ
При снятии ламп и рассеивателей
соблюдайте осторожность, чтобы
не поцарапать лакокрасочное покрытие
автомобиля.
Во время дождя или после мойки
автомобиля возможно запотевание
рассеивателей фар. Это явление имеет те
же причины, что и запотевание оконных
стекол при влажной погоде и не является
признаком неисправностей.
При включении фар влага испарится
от тепла
. Однако если внутри фар
скапливается вода, рекомендуется
провести их проверку в авторизованном
сервисном центре MITSUBISHI
MOTORS.
Расположение и номинальная
мощность ламп
ПРЕДОСТЕРЕЖЕНИЕ
Для замены следует использовать новую
лампу того же типа, той же мощности
и того же цвета.
При установке неподходящей лампы
лампа может выйти из строя либо может
не включиться или привести
к возгоранию автомобиля.
ПРИМЕЧАНИЕ
Page 464 of 488

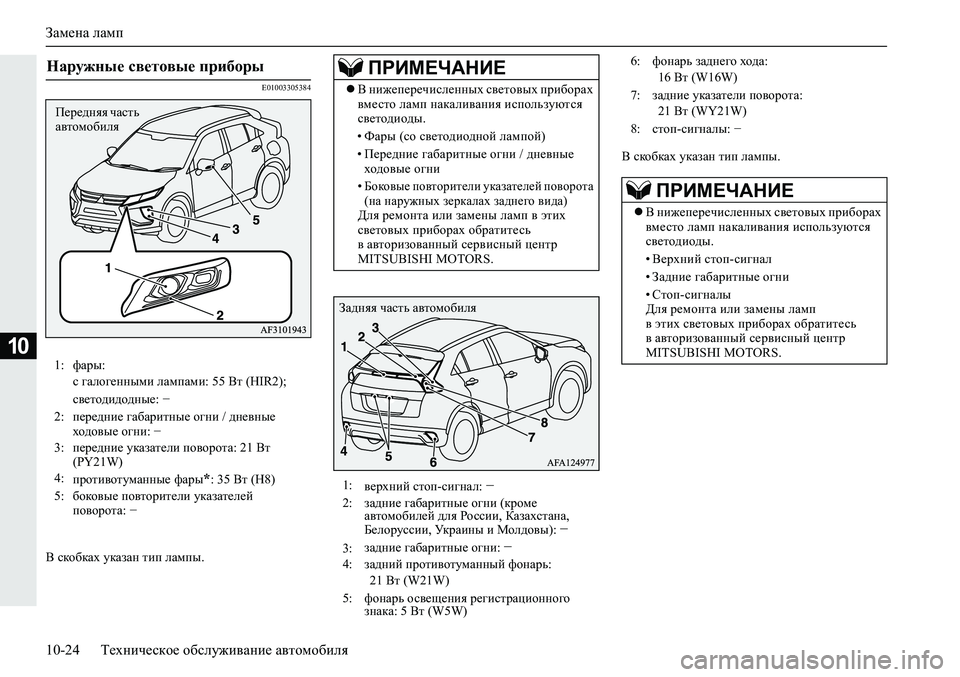

Замена ламп
10-24Техническое обслуживание автомобиля
10
E01003305384
В скобках указан тип лампы.В скобках указан тип лампы.
Наружные световые приборы
1:фары:
с галогенными лампами: 55 Вт (HIR2);
светодидодные: −
2:передние габаритные огни / дневные
ходовые огни: −
3:передние указатели поворота: 21 Вт
(PY21W)
4:
противотуманные фары
*: 35 Вт (H8)
5:боковые повторители указателей
поворота: −
Передняя часть
автомобиля
ПРИМЕЧАНИЕ
В нижеперечисленных световых приборах
вместо ламп накаливания используются
светодиоды.
•Фары (со светодиодной лампой)
•Передние габаритные огни / дневные
ходовые огни
•Боковые повторители указателей поворота
(на наружных зеркалах заднего вида)
Для ремонта или замены ламп в этих
световых приборах обратитесь
в авторизованный сервисный центр
MITSUBISHI MOTORS.
1:
верхний стоп-сигнал:
−
2:задние габаритные огни (кроме
автомобилей для России, Казахстана,
Белоруссии, Украины и Молдовы):
−
3:задние габаритные огни: −
4:задний противотуманный фонарь:
21 Вт (W21W)
5:фонарь освещения регистрационного
знака: 5 Вт (W5W)
Задняя часть автомобиля6:фонарь заднего хода:
16 Вт (W16W)
7:задние указатели поворота:
21 Вт (WY21W)
8:стоп-сигналы: −
ПРИМЕЧАНИЕ
В нижеперечисленных световых приборах
вместо ламп накаливания используются
светодиоды.
•Верхний стоп-сигнал
•Задние габаритные огни
•Стоп-сигналы
Для ремонта или замены ламп
в этих световых приборах обратитесь
в авторизованный сервисный центр
MITSUBISHI MOTORS.
