Page 97 of 488

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
Сиденья и ремни безопасности4-29
4
E00408802423
Этикеткой, показанной на рисунке, снабжаются
автомобили, оснащенные подушкой безопасно-
сти переднего пассажира.
Детей грудного и младшего возраста
следует помещать на заднем сиденье
в соответствующих детских сиденьях.
Заднее сиденье — наиболее безопасное
место для детей грудного и младшего
возраста.
ПРЕДУПРЕЖДЕНИЕ
Запрещается перевозить детей
младшего возраста непристегнутыми,
позволять им стоять, опираясь
на панель приборов, или держать
их на руках либо коленях.
При столкновении они могут получить
тяжелые травмы или погибнуть, в том
числе и при срабатывании подушек
безопасности. Они должны быть
правильно помещены на заднем
сиденье автомобиля в соответствующих
детских сиденьях.
См. раздел «Детские сиденья»
на стр. 4-15.
Детей старшего возраста следует
перевозить на заднем сиденье
автомобиля и пристегивать ремнем
безопасности, при необходимости
следует использовать подходящее
сиденье-бустер.
ПРЕДУПРЕЖДЕНИЕПредостережение против
установки детских сидений
в автомобилях с подушкой
безопасности переднего
пассажира
ПРЕДУПРЕЖДЕНИЕ
Крайне опасно!
ЗАПРЕЩАЕТСЯ устанавливать
детские сиденья спинкой вперед
на переднем сиденье
с НЕОТКЛЮЧЕННОЙ ПОДУШКОЙ
БЕЗОПАСНОСТИ; РЕБЕНОК может
ПОГИБНУТЬ или ПОЛУЧИТЬ
СЕРЬЕЗНЫЕ ТРАВМЫ!
Page 98 of 488

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
4-30Сиденья и ремни безопасности
4

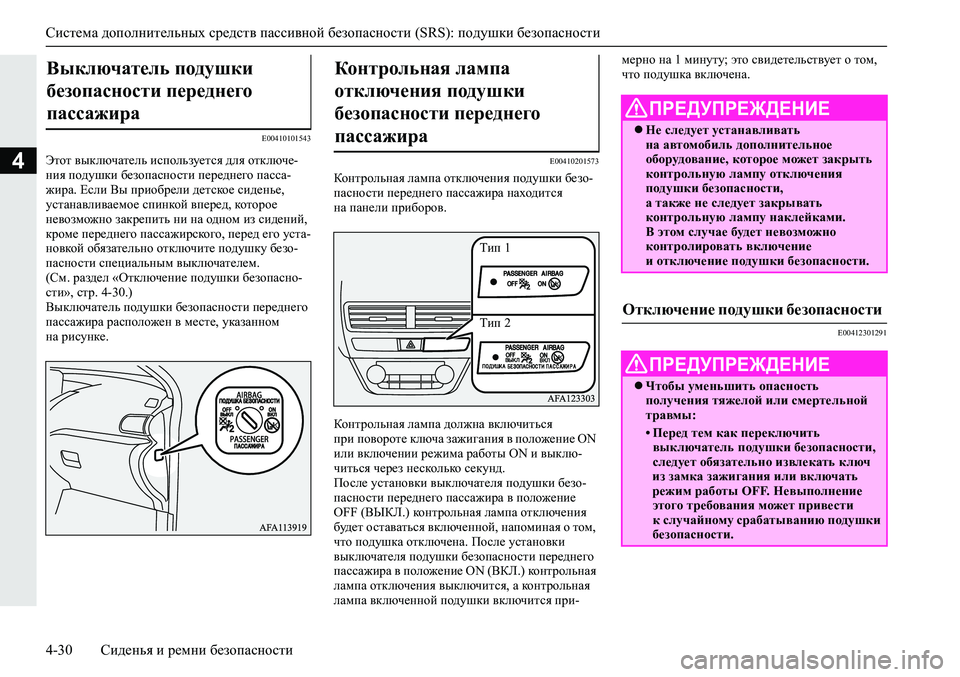

E00410101543
Этот выключатель используется для отключе-
ния подушки безопасности переднего пасса-
жира. Если Вы приобрели детское сиденье,
устанавливаемое спинкой вперед, которое
невозможно закрепить ни на одном из сидений,
кроме переднего пассажирского, перед его уста-
новкой обязательно отключите подушку безо-
пасности специальным выключателем.
(См. раздел «Отключение подушки безопасно-
сти», стр. 4-30.)
Выключатель подушки
безопасности переднего
пассажира расположен в месте, указанном
на рисунке.
E00410201573
Контрольная лампа отключения подушки безо-
пасности переднего пассажира находится
на панели приборов.
Контрольная лампа должна включиться
при повороте ключа зажигания в положение ON
или включении режима работы ON и выклю-
читься через несколько секунд.
После установки выключателя подушки безо-
пасности переднего пассажира в положение
OFF (ВЫКЛ.) контрольная лампа отключения
будет оставаться включенной, напоминая
о том,
что подушка отключена. После установки
выключателя подушки безопасности переднего
пассажира в положение ON (ВКЛ.) контрольная
лампа отключения выключится, а контрольная
лампа включенной подушки включится при-мерно на 1 минуту; это свидетельствует о том,
что подушка включена.
E00412301291
Выключатель подушки
безопасности переднего
пассажира Контрольная лампа
отключения подушки
безопасности переднего
пассажира
Тип 1
Тип 2
ПРЕДУПРЕЖДЕНИЕ
Не следует устанавливать
на автомобиль дополнительное
оборудование, которое может закрыть
контрольную лампу отключения
подушки безопасности,
а также не следует закрывать
контрольную лампу наклейками.
В этом случае будет невозможно
контролировать включение
и отключение подушки безопасности.
Отключение подушки безопасности
ПРЕДУПРЕЖДЕНИЕ
Чтобы уменьшить опасность
получения тяжелой или смертельной
травмы:
•Перед тем как переключить
выключатель подушки безопасности,
следует обязательно извлекать ключ
из замка зажигания или включать
режим работы OFF. Невыполнение
этого требования может привести
к случайному срабатыванию подушки
безопасности.
Page 99 of 488

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
Сиденья и ремни безопасности4-31
4
Чтобы отключить подушку безопасности,
выполните следующее:
1.Вставьте ключ в выключатель подушки безо-
пасности переднего пассажира и поверните
его в положение OFF.
2.Извлеките ключ из выключателя подушки
безопасности.3.Поверните ключ в замке зажигания в поло-
жение ON или включите режим работы ON.
Контрольная лампа отключения подушки
безопасности должна включиться и не гас-
нуть.
Теперь подушка безопасности переднего пасса-
жира отключена и не сможет сработать, пока
не будет включена снова с помощью данного
выключателя.E00407402129
Подушка безопасности водителя находится
под выпуклой крышкой в центре рулевого
кол е с а. Подушка безопасности переднего пасса-
жира находится в панели приборов над веще-
вым ящиком.
Подушки безопасности водителя и переднего
пассажира сконструированы таким образом, что
раскрываются одновременно, даже если
на переднем сиденье нет пассажира.
•После перевода замка зажигания
из положения ON в положение LOCK
или включения режима OFF нужно
подождать примерно 60 секунд,
прежде чем пользоваться
выключателем подушки безопасности.
Система подушек безопасности
спроектирована так, чтобы сохранить
напряжение питания, достаточное
для срабатывания подушек, в течение
некоторого времени.
•Отключив подушку безопасности,
следует обязательно извлечь ключ
из выключателя подушки
безопасности. При невыполнении
этого требования выключатель
подушки безопасности случайно
может быть установлен
в неправильное положение.
•Следует отключать подушку
безопасности переднего пассажира
только перед установкой на переднее
сиденье детского сиденья
и не отключать ни при каких других
обстоятельствах.
•Если после отключения подушки
безопасности с помощью
выключателя на панели приборов
не включилась контрольная лампа,
не следует устанавливать на переднее
пассажирское сиденье детское
сиденье. Рекомендуется обратиться
для проверки системы
в авторизованный сервисный центр
MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ
•Если после включения подушки
безопасности с помощью
выключателя контрольная лампа
отключения подушки продолжает
гореть, не следует позволять никому
садиться на переднее пассажирское
сиденье. Рекомендуется обратиться
для проверки системы
в авторизованный сервисный центр
MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
Если автомобиль оснащен системой
дистанционного управления
автомобилем, воспользуйтесь
вспомогательным ключом.
См. раздел «Вспомогательный ключ»,
стр. 3-16.
ПРЕДУПРЕЖДЕНИЕ
Система передних подушек
безопасности водителя
и пассажира
Тип 1
Тип 2
Page 100 of 488

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
4-32Сиденья и ремни безопасности
4

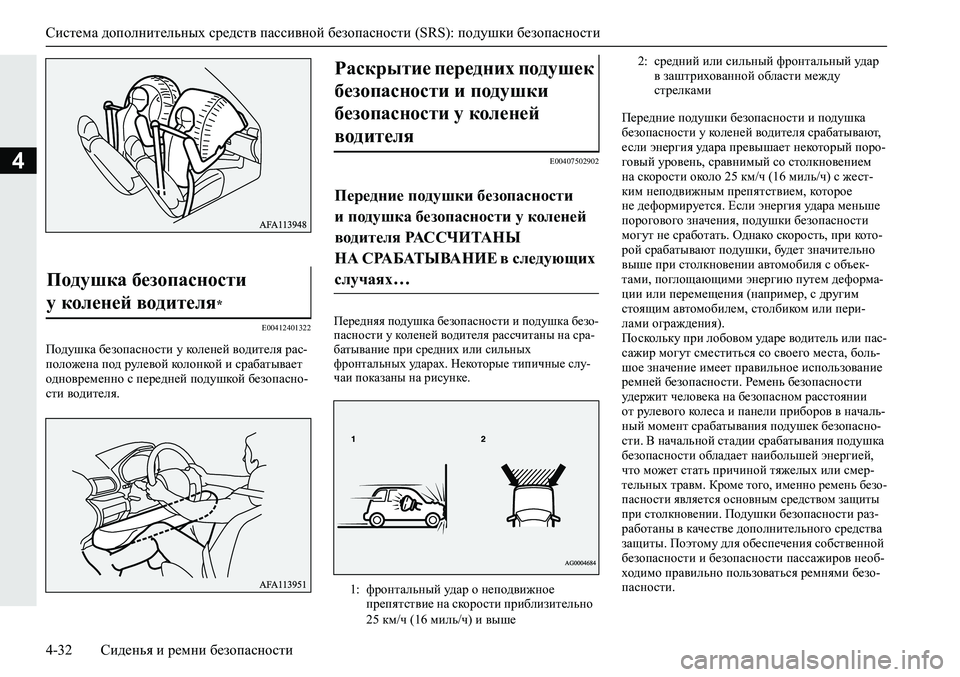

E00412401322
Подушка безопасности у коленей водителя рас-
положена под рулевой колонкой и срабатывает
одновременно с передней подушкой безопасно-
сти водителя.
E00407502902
Передняя подушка безопасности и подушка безо-
пасности у коленей водителя рассчитаны на сра-
батывание при средних или сильных
фронтальных ударах. Некоторые типичные слу-
чаи показаны на рисунке.
Передние подушки безопасности и подушка
безопасности у коленей водителя срабатывают,
если энергия удара превышает некоторый поро-
говый уровень, сравнимый со столкновением
на скорости около 25 км/ч (16 миль/ч) с жест-
ким неподвижным препятствием, которое
не деформируется. Если энергия удара меньше
порогового значения, подушки безопасности
могут не сработать. Однако скорость, при кото
-
рой срабатывают подушки, будет значительно
выше при столкновении автомобиля с объек-
тами, поглощающими энергию путем деформа-
ции или перемещения (например, с другим
стоящим автомобилем, столбиком или пери-
лами ограждения).
Поскольку при лобовом ударе водитель или пас-
сажир могут сместиться со своего места, боль-
шое значение имеет правильное использование
ремней безопасности.
Ремень безопасности
удержит человека на безопасном расстоянии
от рулевого кол е с а и панели приборов в началь-
ный момент срабатывания подушек безопасно-
сти. В начальной стадии срабатывания подушка
безопасности обладает наибольшей энергией,
что может стать причиной тяжелых или смер-
тельных травм.
Кроме того, именно ремень безо-
пасности является основным средством защиты
при столкновении.
Подушки безопасности раз-
работаны в качестве дополнительного средства
защиты. Поэтому для обеспечения собственной
безопасности и безопасности пассажиров необ-
ходимо правильно пользоваться ремнями безо-
пасности.
Подушка безопасности
у коленей водителя
*
Раскрытие передних подушек
безопасности и подушки
безопасности у коленей
водителя
Передние подушки безопасности
и подушка безопасности у коленей
водителя РАССЧИТАНЫ
НА СРАБАТЫВАНИЕ в следующих
случаях
…
1:фронтальный удар о неподвижное
препятствие на скорости приблизительно
25 км/ч (16 миль/ч) и выше
2:средний или сильный фронтальный удар
в заштрихованной области между
стрелками
Page 101 of 488

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
Сиденья и ремни безопасности4-33

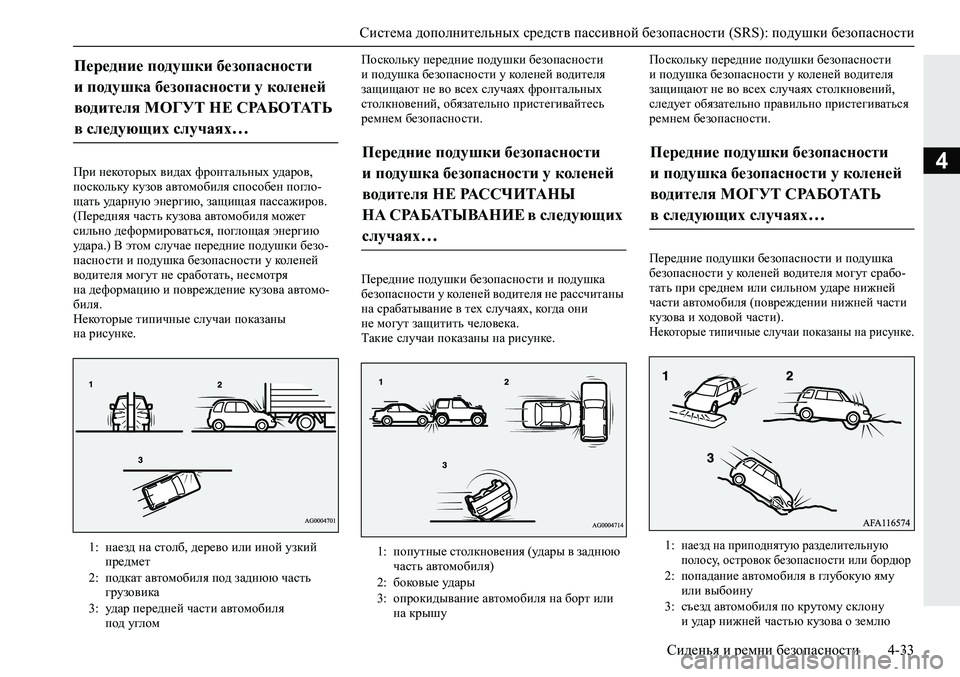

4При некоторых видах фронтальных ударов,
поскольку кузов автомобиля способен погло-
щать ударную энергию, защищая пассажиров.
(Передняя часть кузова автомобиля может
сильно деформироваться, поглощая энергию
удара.) В этом случае передние подушки безо-
пасности и подушка безопасности у коленей
водителя могут не сработать, несмотря
на деформацию и повреждение кузова автомо-
биля.
Некоторые
типичные случаи показаны
на рисунке.Поскольку передние подушки безопасности
и подушка безопасности у коленей водителя
защищают не во всех случаях фронтальных
столкновений, обязательно пристегивайтесь
ремнем безопасности.
Передние подушки безопасности и подушка
безопасности у коленей водителя не рассчитаны
на срабатывание в тех случаях, ко гд а они
не могут защитить человека.
Такие случаи показаны
на рисунке.Поскольку передние подушки безопасности
и подушка безопасности у коленей водителя
защищают не во всех случаях столкновений,
следует обязательно правильно пристегиваться
ремнем безопасности.
Передние подушки безопасности и подушка
безопасности у коленей водителя могут срабо-
тать при среднем или сильном ударе нижней
части автомобиля (повреждении нижней части
кузова и ходовой
части).Некоторые типичные случаи показаны на рисунке.
Передние подушки безопасности
и подушка безопасности у коленей
водителя МОГУТ НЕ СРАБОТАТЬ
в следующих случаях
…
1:наезд на столб, дерево или иной узкий
предмет
2:подкат автомобиля под заднюю часть
грузовика
3:удар передней части автомобиля
под углом
Передние подушки безопасности
и подушка безопасности у коленей
водителя НЕ РАССЧИТАНЫ
НА СРАБАТЫВАНИЕ в следующих
случаях
…
1:попутные столкновения (удары в заднюю
часть автомобиля)
2:боковые удары
3:опрокидывание автомобиля на борт или
на крышу
Передние подушки безопасности
и подушка безопасности у коленей
водителя МОГУТ СРАБОТАТЬ
в следующих случаях
…
1:наезд на приподнятую разделительную
полосу, островок безопасности или бордюр
2:попадание автомобиля в глубокую яму
или выбоину
3:съезд автомобиля по крутому склону
и удар нижней частью кузова о землю
Page 102 of 488

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
4-34Сиденья и ремни безопасности
4
Поскольку подушки безопасности могут рас-
крыться при некоторых видах резких ударов,
которые приведены на рисунке и при которых
люди в автомобиле могут сместиться со своих
мест, очень важно правильно пользоваться рем-
нями безопасности. Ремень безопасности удер-
жит человека на безопасном расстоянии
от рулевого кол е с а и панели приборов в началь-
ный момент
срабатывания подушек безопасно-
сти. В начальной стадии срабатывания подушка
безопасности обладает наибольшей энергией,
что может стать причиной тяжелых или смер-
тельных травм при контакте.
ПРЕДУПРЕЖДЕНИЕ
Запрещается прикреплять какие-либо
предметы (украшения, наклейки и т. п.)
к выпуклой крышке рулевого колеса.
Они могут ударить и травмировать
человека при срабатывании подушки
безопасности.
Запрещается ставить или прикреплять
какие-либо предметы на панель
приборов над вещевым ящиком.
Они могут ударить и травмировать
человека при срабатывании подушки
безопасности.
Запрещается закреплять на ветровом
стекле или ставить перед ним какие-
либо предметы. Они могут помешать
раскрытию подушек безопасности или
ударить и травмировать водителя
и пассажира при срабатывании
подушек безопасности.
Запрещается прикреплять
дополнительные ключи или какие-либо
аксессуары (твердые, острые или
тяжелые предметы) к ключу
зажигания. Данные предметы могут
воспрепятствовать нормальному
наполнению подушки безопасности
у коленей водителя или могут привести
к травме при ее раскрытии.
Запрещается закреплять какие-либо
предметы или аксессуары на нижней
части приборной панели со стороны
водителя. Данные предметы могут
воспрепятствовать нормальному
наполнению подушки безопасности
у коленей водителя или могут привести
к травме при ее раскрытии.
ПРЕДУПРЕЖДЕНИЕ
Запрещается помещать между
подушкой безопасности и водителем
или передним пассажиром сумки,
животных или какие-либо предметы.
Они могут помешать раскрытию
подушек безопасности или ударить
и травмировать водителя и пассажира
при раскрытии подушек.
Сразу после раскрытия подушек
безопасности некоторые их детали
могут быть горячими. Запрещается
прикасаться к ним. Существует
опасность получения ожога.
Система подушек безопасности
рассчитана на однократное
срабатывание. После срабатывания
они не могут использоваться повторно.
Их необходимо заменить как можно
скорее, а всю систему подушек
безопасности рекомендуется проверить
в авторизованном сервисном центре
MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ
Page 103 of 488

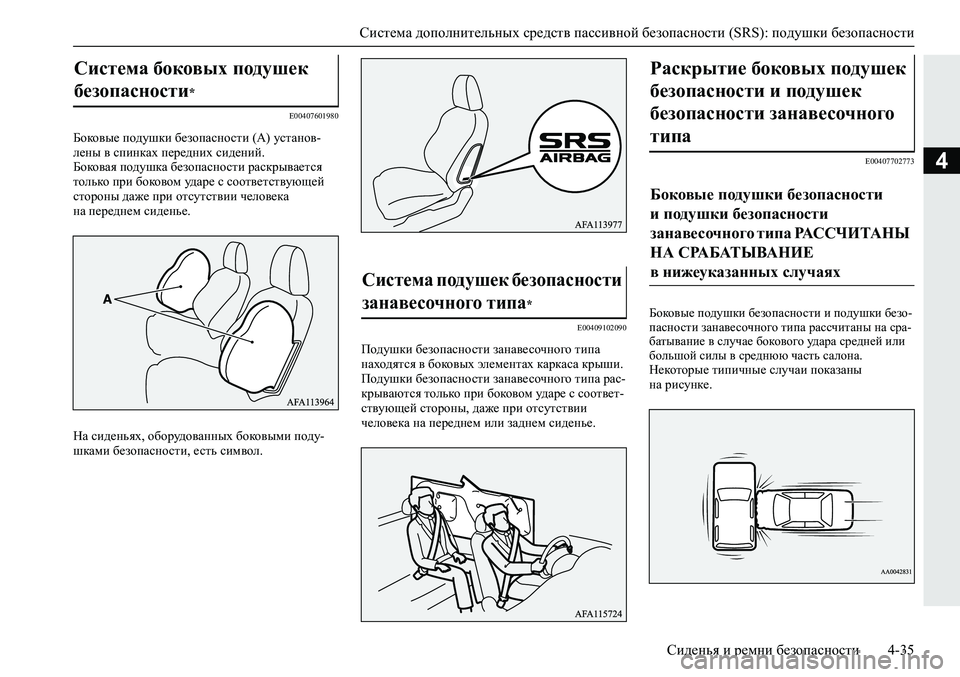

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
Сиденья и ремни безопасности4-35
4
E00407601980
Боковые подушки безопасности (А) установ-
лены в спинках передних сидений.
Боковая подушка безопасности раскрывается
только при боковом ударе с соответствующей
стороны даже при отсутствии человека
на переднем сиденье.
На сиденьях, оборудованных боковыми поду-
шками безопасности, есть символ.
E00409102090
Подушки безопасности занавесочного типа
находятся в боковых элементах каркаса крыши.
Подушки безопасности занавесочного типа рас-
крываются только при боковом ударе с соответ-
ствующей стороны, даже при отсутствии
человека на переднем или заднем сиденье.
E00407702773
Боковые подушки безопасности и подушки безо-
пасности занавесочного типа рассчитаны на сра-
батывание в случае бокового удара средней или
большой силы в среднюю часть салона.
Некоторые типичные случаи показаны
на рисунке.
Система боковых подушек
безопасности
*
Система подушек безопасности
занавесочного типа
*
Раскрытие боковых подушек
безопасности и подушек
безопасности занавесочного
типа
Боковые подушки безопасности
и подушки безопасности
занавесочного типа РАССЧИТАНЫ
НА СРАБАТЫВАНИЕ
в нижеуказанных случаях
Page 104 of 488

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
4-36Сиденья и ремни безопасности
4
В автомобилях, оборудованных системой экс-
тренного реагирования при авариях «ЭРА-ГЛ О-
НАСС», ко гд а блок управления подушек
безопасности регистрирует опрокидывание
автомобиля, он инициирует срабатывание поду-
шек безопасности занавесочного типа.
Именно ремень безопасности является основ-
ным средством защиты при столкновении.
Боко-
вые подушки безопасности и подушки
безопасности занавесочного типа разработаны
в качестве дополнительного средства защиты.
Поэтому для обеспечения собственной безопас-
ности и безопасности пассажиров необходимо
правильно пользоваться ремнями безопасности.При некоторых видах боковых ударов,
поскольку кузов автомобиля способен погло-
щать энергию удара, защищая пассажиров
(боковая часть кузова автомобиля может сильно
деформироваться, поглощая силу удара). В этом
случае боковые подушки безопасности
и подушки безопасности занавесочного типа
могут не сработать, несмотря на деформацию
и повреждение кузова автомобиля. Некоторые
типичные случаи показаны на рисунке.
Поскольку боковые подушки безопасности
и подушки безопасности занавесочного типа
защищают не во всех случаях боковых столкно-
вений, следует обязательно пристегиваться рем-
нем безопасности.
Боковые подушки безопасности
и подушки безопасности
занавесочного типа МОГУТ
НЕ СРАБОТАТЬ в нижеуказанных
случаях
1:боковые удары в зоны, находящиеся вне
салона
2:удары в бок автомобиля мотоцикла или
иного подобного малогабаритного
транспортного средства
3:боковые наезды на столб, дерево или
иной узкий предмет
4:скользящие боковые удары
5:опрокидывание автомобиля на борт или
на крышу
*
*
:в автомобилях, оборудованных системой
экстренного реагирования при авариях
«ЭРА-ГЛОНАСС», при опрокидывании
автомобиля на борт или на крышу
сработают подушки безопасности
занавесочного типа.
