Page 465 of 488

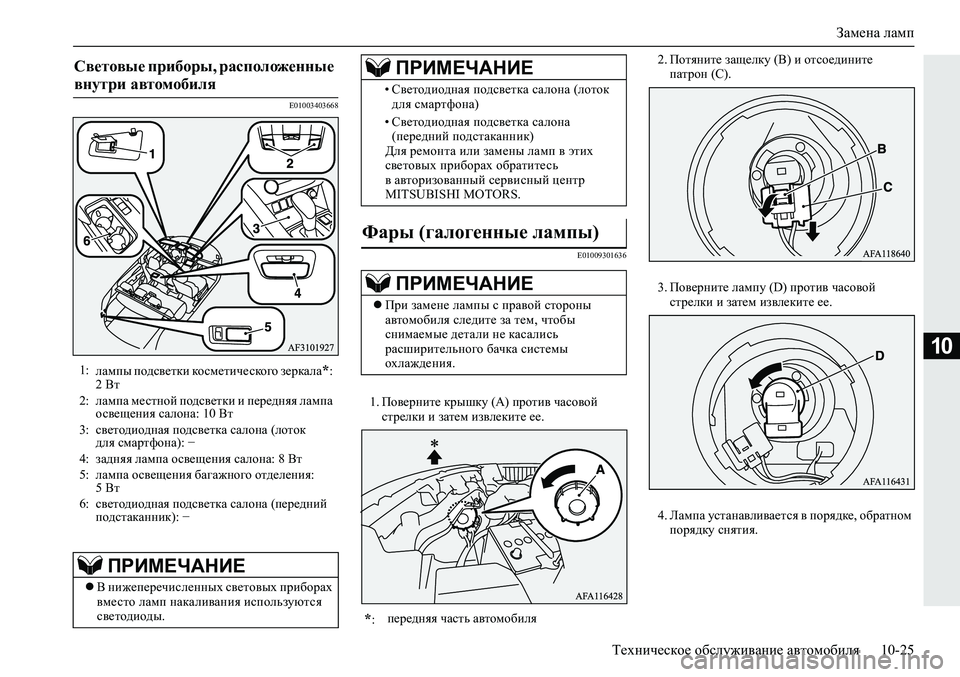

Замена ламп
Техническое обслуживание автомобиля10-25
10
E01003403668
E01009301636
1.Поверните крышку (А) против часовой
стрелки и затем извлеките ее.2.Потяните защелку (В) и отсоедините
патрон (С).
3.Поверните лампу (D) против часовой
стрелки и затем извлеките ее.
4.Лампа устанавливается в порядке, обратном
порядку снятия.
Световые приборы, расположенные
внутри автомобиля
1:
лампы подсветки косметического зеркала*:
2 Вт
2:лампа местной подсветки и передняя лампа
освещения салона: 10 Вт
3:светодиодная подсветка салона (лоток
для смартфона): −
4:задняя лампа освещения салона: 8 Вт
5:лампа освещения багажного отделения:
5 Вт
6:светодиодная подсветка салона (передний
подстаканник): −
ПРИМЕЧАНИЕ
В нижеперечисленных световых приборах
вместо ламп накаливания используются
светодиоды.
•Светодиодная подсветка салона (лоток
для смартфона)
•Светодиодная подсветка салона
(передний подстаканник)
Для ремонта или замены ламп в этих
световых приборах обратитесь
в авторизованный сервисный центр
MITSUBISHI MOTORS.
Фары (галогенные лампы)
ПРИМЕЧАНИЕ
При замене лампы с правой стороны
автомобиля следите за тем, чтобы
снимаемые детали не касались
расширительного бачка системы
охлаждения.
*:передняя часть автомобиля
ПРИМЕЧАНИЕ
Page 466 of 488

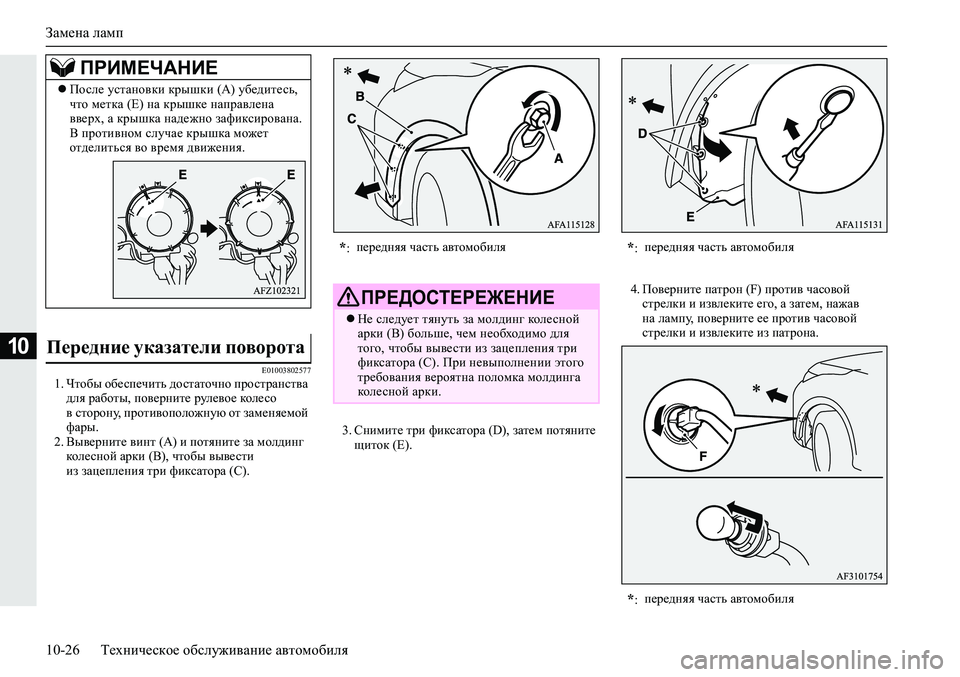

Замена ламп
10-26Техническое обслуживание автомобиля
10
E010038025771.Чтобы обеспечить достаточно пространства
для работы, поверните рулевое колесо
в сторону, противоположную от заменяемой
фары.
2.Выверните винт (A) и потяните за молдинг
колесной арки (B), чтобы вывести
из зацепления три фиксатора (C).3.Снимите три фиксатора (D), затем потяните
щиток (E).4.Поверните патрон (F) против часовой
стрелки и извлеките его, а затем, нажав
на лампу, поверните
ее против часовой
стрелки и извлеките из патрона.
ПРИМЕЧАНИЕ
После установки крышки (A) убедитесь,
что метка (E) на крышке направлена
вверх, а крышка надежно зафиксирована.
В противном случае крышка может
отделиться во время движения.
Передние указатели поворота
*:передняя часть автомобиля
ПРЕДОСТЕРЕЖЕНИЕ
Не следует тянуть за молдинг колесной
арки (B) больше, чем необходимо для
того, чтобы вывести из зацепления три
фиксатора (C). При невыполнении этого
требования вероятна поломка молдинга
колесной арки.
*:передняя часть автомобиля
*:передняя часть автомобиля
Page 467 of 488

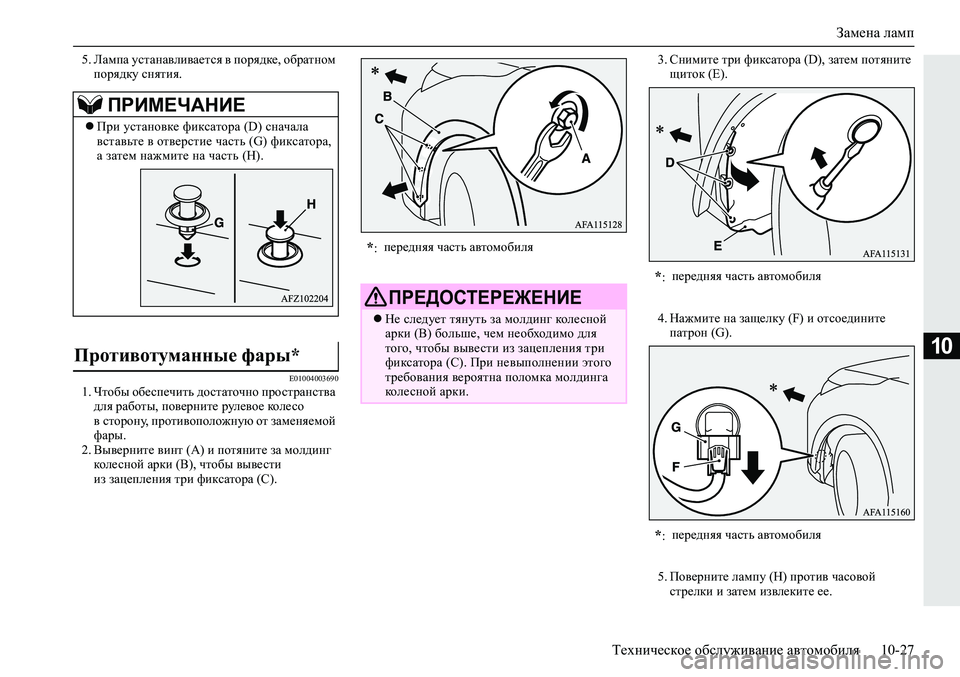

Замена ламп
Техническое обслуживание автомобиля10-27
10
5.Лампа устанавливается в порядке, обратном
порядку снятия.
E010040036901.Чтобы обеспечить достаточно пространства
для работы, поверните рулевое колесо
в сторону, противоположную от заменяемой
фары.
2.Выверните винт (A) и потяните за молдинг
колесной арки (B), чтобы вывести
из зацепления три фиксатора (C).3.Снимите три фиксатора (D), затем потяните
щиток (E).
4.Нажмите на защелку (F) и отсоедините
патрон (G).
5.Поверните лампу (H) против часовой
стрелки и затем
извлеките ее.
ПРИМЕЧАНИЕ
При установке фиксатора (D) сначала
вставьте в отверстие часть (G) фиксатора,
а затем нажмите на часть (H).
Противотуманные фары*
*:передняя часть автомобиля
ПРЕДОСТЕРЕЖЕНИЕ
Не следует тянуть за молдинг колесной
арки (B) больше, чем необходимо для
того, чтобы вывести из зацепления три
фиксатора (C). При невыполнении этого
требования вероятна поломка молдинга
колесной арки.
*:передняя часть автомобиля
*:передняя часть автомобиля
Page 468 of 488

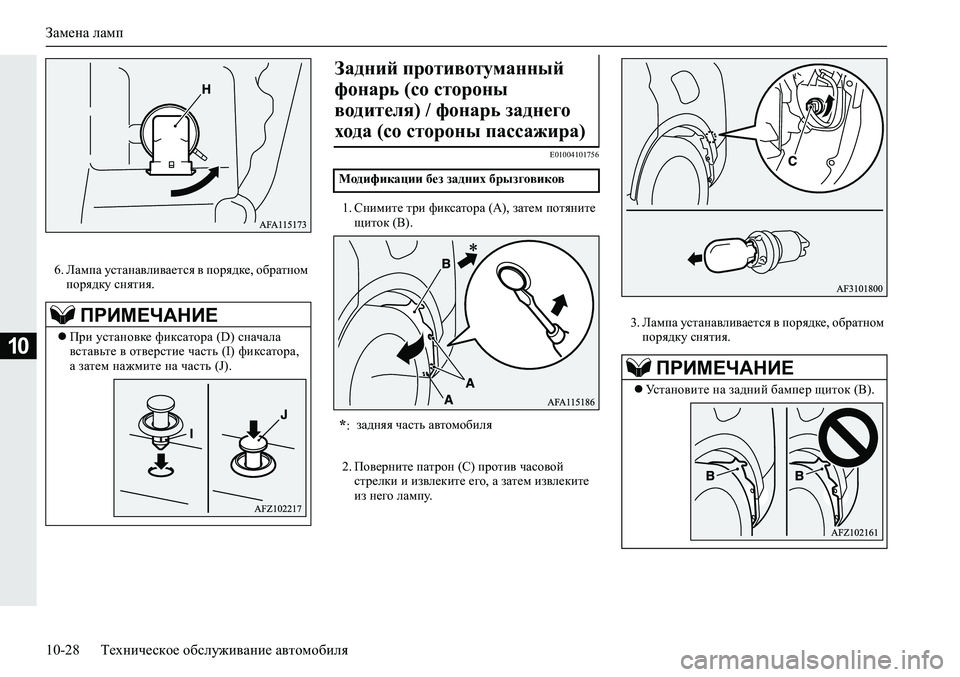

Замена ламп
10-28Техническое обслуживание автомобиля
10
6.Лампа устанавливается в порядке, обратном
порядку снятия.
E01004101756
1.Снимите три фиксатора (A), затем потяните
щиток (В).
2.Поверните патрон (C) против часовой
стрелки и извлеките его, а затем извлеките
из него лампу.3.Лампа устанавливается в порядке, обратном
порядку снятия.
ПРИМЕЧАНИЕ
При установке фиксатора (D) сначала
вставьте в отверстие часть (I) фиксатора,
а затем нажмите на часть (J).
Задний противотуманный
фонарь (со стороны
водителя) / фонарь заднего
хода (со стороны пассажира)
Модификации без задних брызговиков
*:задняя часть автомобиля
ПРИМЕЧАНИЕ
Установите на задний бампер щиток (B).
Page 469 of 488

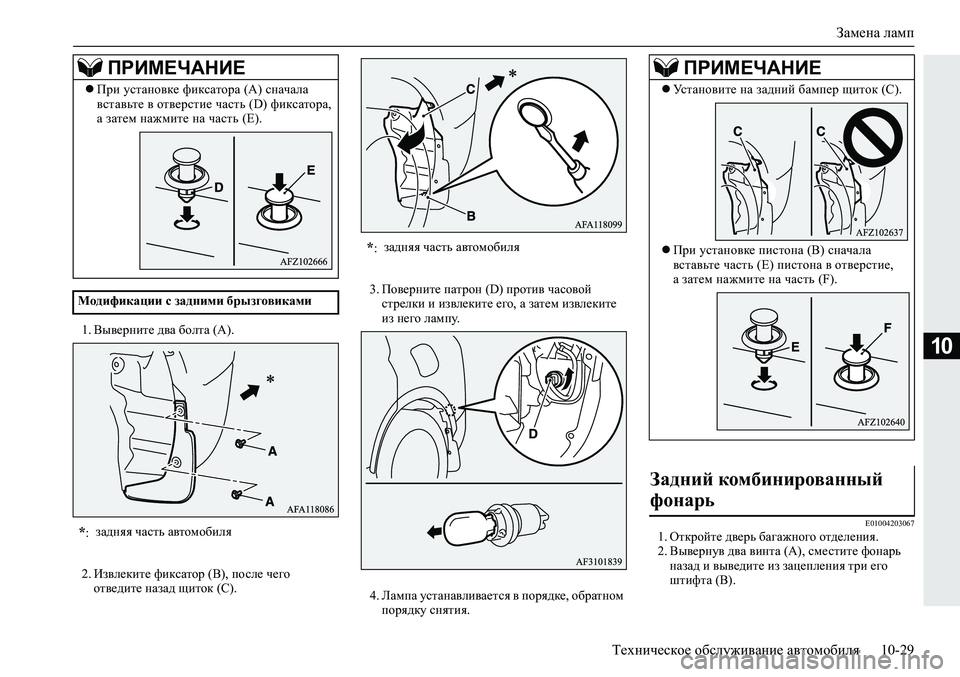

Замена ламп
Техническое обслуживание автомобиля10-29
10
1.Выверните два болта (А).
2.Извлеките фиксатор (B), после чего
отведите назад щиток (C).3.Поверните патрон (D) против часовой
стрелки и извлеките его, а затем извлеките
из него лампу.
4.Лампа устанавливается в порядке, обратном
порядку снятия.
E010042030671.Откройте дверь багажного отделения.
2.Вывернув два винта (A), сместите фонарь
назад и выведите из зацепления три его
штифта (B). При установке фиксатора (A) сначала
вставьте в отверстие часть (D) фиксатора,
а затем нажмите на часть (E).
Модификации с задними брызговиками*:задняя часть автомобиля
ПРИМЕЧАНИЕ
*:задняя часть автомобиля
ПРИМЕЧАНИЕ
Установите на задний бампер щиток (C).
При установке пистона (B) сначала
вставьте часть (E) пистона в отверстие,
а затем нажмите на часть (F).
Задний комбинированный
фонарь
Page 470 of 488

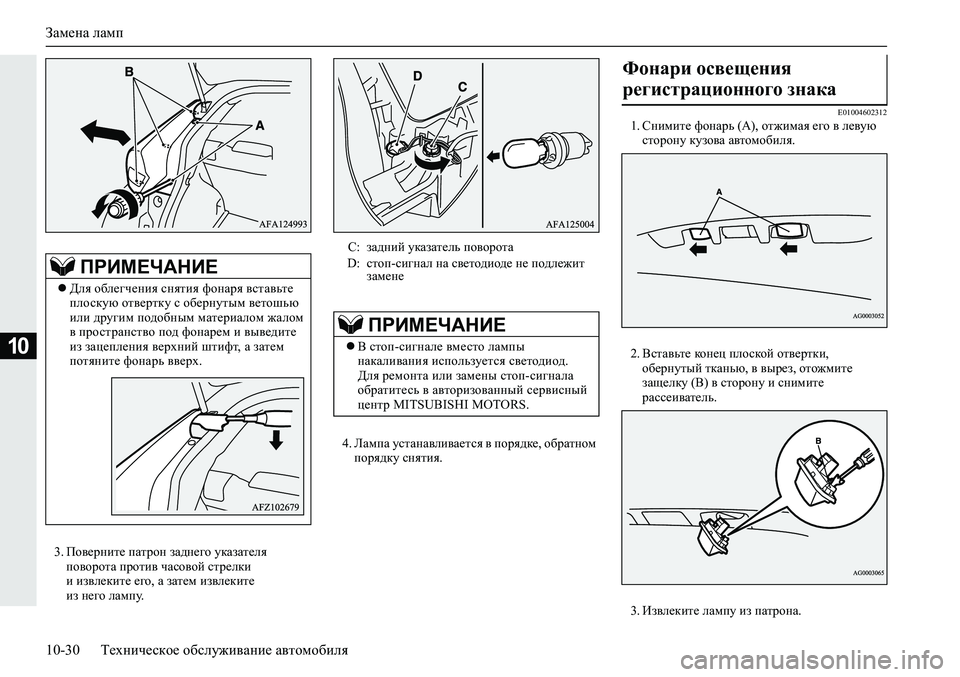

Замена ламп
10-30Техническое обслуживание автомобиля
10
3.Поверните патрон заднего указателя
поворота против часовой стрелки
и извлеките его, а затем извлеките
из него лампу.4.Лампа устанавливается в порядке, обратном
порядку снятия.
E010046023121.Снимите фонарь (А), отжимая его в левую
сторону кузова автомобиля.
2.Вставьте конец плоской отвертки,
обернутый тканью, в вырез, отожмите
защелку (В) в сторону и снимите
рассеиватель.
3.Извлеките лампу из патрона.
ПРИМЕЧАНИЕ
Для облегчения снятия фонаря вставьте
плоскую отвертку с обернутым ветошью
или другим подобным материалом жалом
в пространство под фонарем и выведите
из зацепления верхний штифт, а затем
потяните фонарь вверх.
C:задний указатель поворота
D:стоп-сигнал на светодиоде не подлежит
замене
ПРИМЕЧАНИЕ
В стоп-сигнале вместо лампы
накаливания используется светодиод.
Для ремонта или замены стоп-сигнала
обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS.
Фонари освещения
регистрационного знака
Page 471 of 488
Замена ламп
Техническое обслуживание автомобиля10-31
10
4.Лампа устанавливается в порядке, обратном
порядку снятия.
ПРИМЕЧАНИЕ
Устанавливая фонарь на место, сначала
вставьте защелку (С), затем защелку (D).
