2019 JEEP CHEROKEE Manual de Empleo y Cuidado (in Spanish)

Cavidad Fusible de lámina Fusible de cartucho Descripción
F45 – 30 A rosa Módulo de puerta del acompañante (PDM) – Si está
equipado
(*)
F46 – 25 A transparente Módulo de control del techo solar – Si está equipado
F47 – – No se utiliza
F48 – 30 A rosa Módulo de puerta del conductor
(*)
F49 – 30 A rosa Inversor de potencia (115 V/220 V CA)
(*)
F50 – 30 A rosa Módulo de portón trasero eléctrico
F51 – – No se utiliza
F52 – 30 A rosa Limpiaparabrisas delanteros
F53 – 30 A rosa Módulo del sistema de frenos (BSM) - ECU y válvulas
(*)
F54 – 30 A rosa Alimentación 3 del Módulo de control de la carrocería (BCM)
(*)
F55 10 A rojo – Sensores de ángulo muerto/Cámara de visión trasera,
conmutador de asientos térmicos traseros
(*)
F56 15 A azul – Módulo de nodo de encendido (IGNM)/KIN/Centro de
radiofrecuencia/Bloqueo de la columna de dirección eléctrica
(ESCL), puerto USB doble – Consola RR
(*)
F57 20 A amarillo – Luces intermitentes/de freno izquierda de arrastre de
remolque - Si está equipado
215

Cavidad Fusible de lámina Fusible de cartucho Descripción
F58 10 A rojo – Módulo de clasificación de ocupantes/VSM/Módulo TT/ESCL
(*)
F59 – 30 A rosa Módulo de control del mecanismo de transmisión (DTCM) –
Si está equipado
(*)
F60 20 A amarillo – Toma de corriente – Consola central
(*)
F61 20 A amarillo – Luces intermitentes/de freno derecha de arrastre de remol-
que - Si está equipado
F62 20 A amarillo – Desempañador de parabrisas – Si está equipado
F63 20 A amarillo – Asientos térmicos/ventilados delanteros - Si está equipado
F64 20 A amarillo – Asientos térmicos traseros – Si está equipado
F65 10 A rojo – Sensor de temperatura en el vehículo/Sensor de humedad/
Módulo del sistema de asistencia al conductor (DASM)/
Asistencia al estacionamiento (PAM)
(*)
F66 15 A azul – HVAC (ECC)/Grupo del panel de instrumentos (IPC)/Módulo
de pasarela
(*)
F67 – – No se utiliza
F68 – – No se utiliza
F69 10 A rojo – Interruptor de caja de transferencia (TSBM)/Parrilla activa
(AGS) – Si está equipado con motor de gasolina
(*)
EN CASO DE EMERGENCIA
216

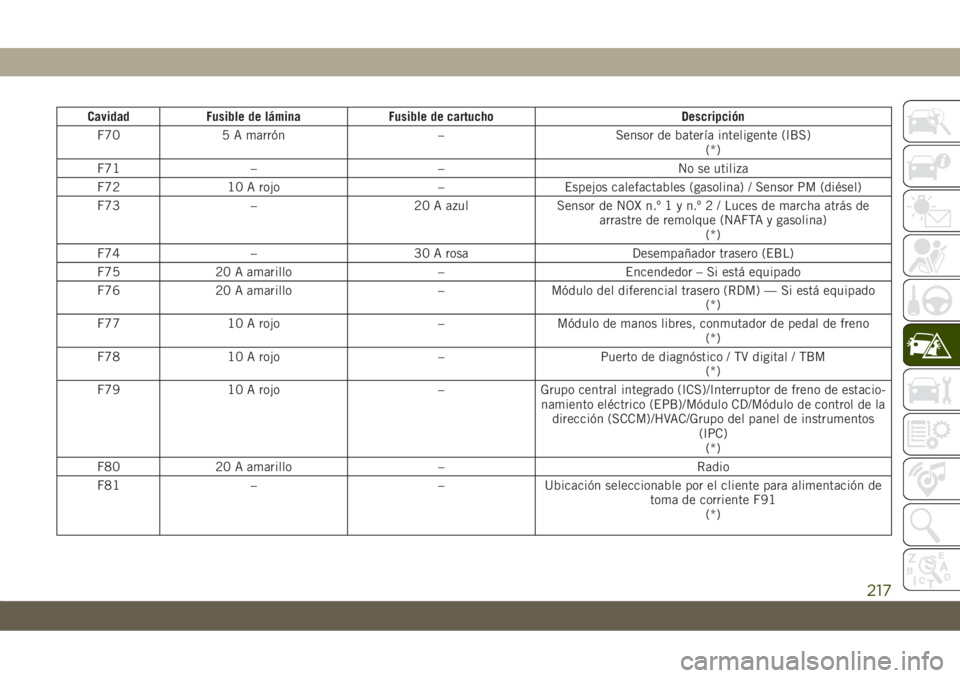

Cavidad Fusible de lámina Fusible de cartucho Descripción
F70 5 A marrón – Sensor de batería inteligente (IBS)
(*)
F71 – – No se utiliza
F72 10 A rojo – Espejos calefactables (gasolina) / Sensor PM (diésel)
F73 – 20 A azul Sensor de NOX n.º 1 y n.º 2 / Luces de marcha atrás de
arrastre de remolque (NAFTA y gasolina)
(*)
F74 – 30 A rosa Desempañador trasero (EBL)
F75 20 A amarillo – Encendedor – Si está equipado
F76 20 A amarillo – Módulo del diferencial trasero (RDM) — Si está equipado
(*)
F77 10 A rojo – Módulo de manos libres, conmutador de pedal de freno
(*)
F78 10 A rojo – Puerto de diagnóstico / TV digital / TBM
(*)
F79 10 A rojo – Grupo central integrado (ICS)/Interruptor de freno de estacio-
namiento eléctrico (EPB)/Módulo CD/Módulo de control de la
dirección (SCCM)/HVAC/Grupo del panel de instrumentos
(IPC)
(*)
F80 20 A amarillo – Radio
F81 – – Ubicación seleccionable por el cliente para alimentación de
toma de corriente F91
(*)
217

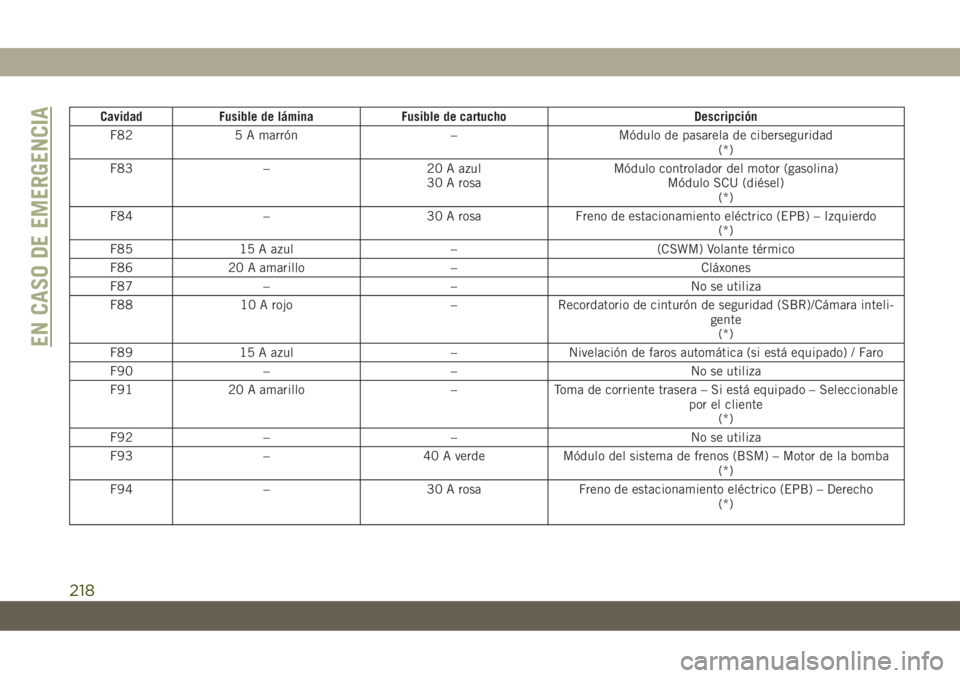

Cavidad Fusible de lámina Fusible de cartucho Descripción
F82 5 A marrón – Módulo de pasarela de ciberseguridad
(*)
F83 – 20 A azul
30 A rosaMódulo controlador del motor (gasolina)
Módulo SCU (diésel)
(*)
F84 – 30 A rosa Freno de estacionamiento eléctrico (EPB) – Izquierdo
(*)
F85 15 A azul – (CSWM) Volante térmico
F86 20 A amarillo – Cláxones
F87 – – No se utiliza
F88 10 A rojo – Recordatorio de cinturón de seguridad (SBR)/Cámara inteli-
gente
(*)
F89 15 A azul – Nivelación de faros automática (si está equipado) / Faro
F90 – – No se utiliza
F91 20 A amarillo – Toma de corriente trasera – Si está equipado – Seleccionable
por el cliente
(*)
F92 – – No se utiliza
F93 – 40 A verde Módulo del sistema de frenos (BSM) – Motor de la bomba
(*)
F94 – 30 A rosa Freno de estacionamiento eléctrico (EPB) – Derecho
(*)
EN CASO DE EMERGENCIA
218

Cavidad Fusible de lámina Fusible de cartucho Descripción
F95 10 A rojo – Módulo de techo solar / Módulo de sensor de lluvia (LRSM) /
Módulo de espejo electrocromático (ECMM) / Puerto USB
doble (trasero) / Iluminación de la consola de toma de
corriente / TV digital
F96 10 A rojo – Controlador de sujeción de ocupantes (ORC)/(Airbag)
(*)
F97 10 A rojo – Controlador de sujeción de ocupantes (ORC)/(Airbag)
(*)
F98 25 A transparente – Amplificador de audio/ANC
F99 – – No se utiliza
F100 – – No se utiliza
Disyuntores de circuito
CB1 30 A* Asiento servoasistido (conductor)
CB2 30 A* Asiento servoasistido (acompañante)
CB3 25 amp. Elevalunas eléctrico
* El minifusible de 30 A se sustituye por el
disyuntor de circuito de 25 A.
219

Fusibles interiores
El panel de fusibles interiores está situado en
módulo de control de la carrocería (BCM) en
el habitáculo, a la izquierda del panel del
salpicadero, bajo el panel de instrumentos.
Cavidad Fusible de lámina Descripción
F32 10 A rojo Iluminación interior
F36 10 A rojo Módulo de intrusión/sirena — Si está equipado
F38 20 A amarilloDesbloqueo de todas las puertas
(*)
F43 20 A amarillo Bomba del limpiaparabrisas delantero
F48 25 A transparente Antiniebla trasera derecha/izquierda, si está equipado
F49 7,5 A marrón Soporte lumbar
F50 7,5 A marrón Base de carga inalámbrica – Si está equipado
F51 7,5 A marrónEspejos automáticos/interruptor del elevalunas del conductor, si está
equipado
F53 7,5 A marrón Puerto UCI (USB y AUX)
F89 15 A azul Cerraduras de puertas – Desbloqueo puerta del conductor
F91 7,5 A marrón Luz antiniebla delantera izquierda (línea alta y baja)
F92 7,5 A marrón Luz antiniebla delantera derecha (línea alta)
F93 10 A rojo Luz de cruce derecha
EN CASO DE EMERGENCIA
220

ELEVACIÓN CON GATO Y
CAMBIO DE NEUMÁTICOS
ADVERTENCIA
• No intente cambiar un neumático del
lado del vehículo que está próximo a la
circulación del tráfico. Cuando esté ac-
cionando el gato o cambiando la rueda,
apártese lo suficiente de la carretera
para evitar el peligro de ser atropellado.
• Es peligroso situarse debajo de un
vehículo elevado con un gato. El
vehículo podría resbalarse del gato y
caer sobre usted. Esto podría aplastarle.
Jamás exponga ninguna parte del
cuerpo debajo de un vehículo que está
sostenido sobre un gato. Si necesita co-
locarse debajo de un vehículo levantado,
es preferible llevarlo a un centro de ser-
vicio donde lo puedan levantar sobre un
elevador.
•
Jamás arranque o haga funcionar el motor
mientras el vehículo está sobre un gato.
ADVERTENCIA
• El gato está diseñado para ser utilizado
como herramienta para cambiar neumá-
ticos exclusivamente. No debe utilizarse
para elevar el vehículo para realizar su
mantenimiento. El vehículo debe suje-
tarse con un gato solamente en una
superficie nivelada. Evite las zonas con
hielo y resbaladizas.
Emplazamiento del gato/almacenamiento
del neumático de repuesto
El gato, los calzos de rueda y el neumático de
repuesto se guardan bajo el suelo de carga,
detrás del asiento trasero.
1. Abra el portón trasero.
2. Levante la palanca del suelo de carga,
luego levante la cubierta de acceso para
localizar el gato y las herramientas.3. Retire el gancho de la posición de alma-
cenamiento en la parte posterior del suelo
de carga y colóquelo sobre la parte supe-
rior de la carrocería en el reborde y la
junta del burlete. Esto mantendrá el suelo
de carga elevado mientras extrae el gato y
el neumático de repuesto.
4. Retire el dispositivo de fijación que ase-
gura el gato y neumático de repuesto.Empuñadura del suelo de carga
221

5. Extraiga los calzos.
6. Extraiga el gato de tijeras y la llave de
pernos de rueda de la rueda de repuesto
como una unidad. Gire el tornillo del gato
hacia la izquierda para aflojar la llave del
perno de rueda y retire la llave del con-
junto del gato.
NOTA:
La manivela del gato se conecta al lado del
gato con dos puntos de fijación. Cuando el
gato está parcialmente expandido, la ten-
sión entre los dos puntos de fijación man-
tiene sujeta la manivela del gato.
7. Retire el neumático de repuesto.
ADVERTENCIA
Un neumático o un gato suelto proyectado
hacia adelante en caso de colisión o de
frenado repentino, podría poner en peligro
a los ocupantes del vehículo. Guarde
siempre las piezas del gato y el neumático
de repuesto en los lugares provistos para
tal fin. Haga reparar o sustituir inmediata-
mente el neumático desinflado (bajo).
Preparativos para la elevación con gato
1. Estacione el vehículo sobre una superficie
plana firme, tan apartado del borde de la
carretera como sea posible. Evite zonas
heladas o resbaladizas.
ADVERTENCIA
No intente cambiar un neumático del lado
del vehículo que está próximo a la circula-
ción del tráfico. Aléjese de la carretera lo
suficiente como para evitar ser atropellado
mientras usa el gato o cambia el neumá-
tico.
2. Encienda las luces de emergencia.
3. Aplique el freno de estacionamiento.
4. Coloque el selector de marchas en la
posición de PARK (Estacionamiento)
(caja de cambios automática) o en RE-
VERSE (Marcha atrás) (caja de cambios
manual).
5. Apague el encendido.6.
Bloquee la parte delantera y trasera de la
rueda diagonalmente opuesta a la posición
del gato. Por ejemplo, si el neumático que
va a cambiar es el delantero derecho, blo-
quee la rueda trasera izquierda.
NOTA:
Los ocupantes no deben permanecer en el
vehículo cuando este está siendo elevado con
un gato.
Calzos de rueda
EN CASO DE EMERGENCIA
222
