2019 Hyundai Tucson Manuale del proprietario (in Italian)

3-164
Caratteristiche di funzionalità del vostro veicolo
Etichetta refrigerante
condizionatore
L'effettiva configurazione dell'etichetta
del refrigerante condizionatore può
differire da quella indicata in figura.Ciascun simbolo e specifica
sull'etichetta refrigerante condiziona-
tore aria indica quanto segue:
1. Classificazione del refrigerante
2. Quantità di refrigerante
3. Classificazione del lubrificante per
compressore.
Potete verificare quale refrigerante per
condizionamento aria viene usato sul
vostro veicolo dall'etichetta situata
all'interno del cofano.
Fare riferimento al capitolo 8 per
l'ubicazione dell'etichetta del
refrigerante per condizionamento aria.
Controllo della quantità di
refrigerante del condizionatore
d'aria e del lubrificante del
compressore
Quando la quantità di refrigerante è
scarsa, l'efficienza del condiziona-
tore d'aria diminuisce. Una quantità
eccessiva influenza invece negativa-
mente il sistema di condizionamento.
Pertanto, se vengono riscontrate
anomalie di funzionamento si
consiglia di far ispezionare il sistema
da un concessionario autorizzato
HYUNDAI.
ODH044365R
ODH043366 ■Esempio
• Tipo B
• Tipo A

3-165
Caratteristiche di funzionalità del vostro veicolo
3
Noi consigliamo di far riparare il
sistema di condizionamento aria da
un concessionario autorizzato
HYUNDAI. Veicoli dotati di R-134a
Poiché la pressione
del refrigerante è
elevata, gli interventi
sul condizionatore
aria devono essere
eseguiti da personale
addestrato e qualificato. È
molto importante utilizzare tipo
e quantità corretti di olio e
refrigerante.
In caso contrario, si potrebbero
provocare danni al veicolo e
lesioni gravi alle persone.
ATTENZIONE
Veicoli dotati di R-1234yf
Poiché il refrigerante
è infiammabile ed ha
un'elevata pressione,
gli interventi sul
condizionatore aria
devono essere
eseguiti da personale
addestrato e qualifi-
cato. È molto importante
utilizzare tipo e quantità corretti
di olio e refrigerante.
In caso contrario, si potrebbero
provocare danni al veicolo e
lesioni gravi alle persone.
ATTENZIONE

3-166
Caratteristiche di funzionalità del vostro veicolo

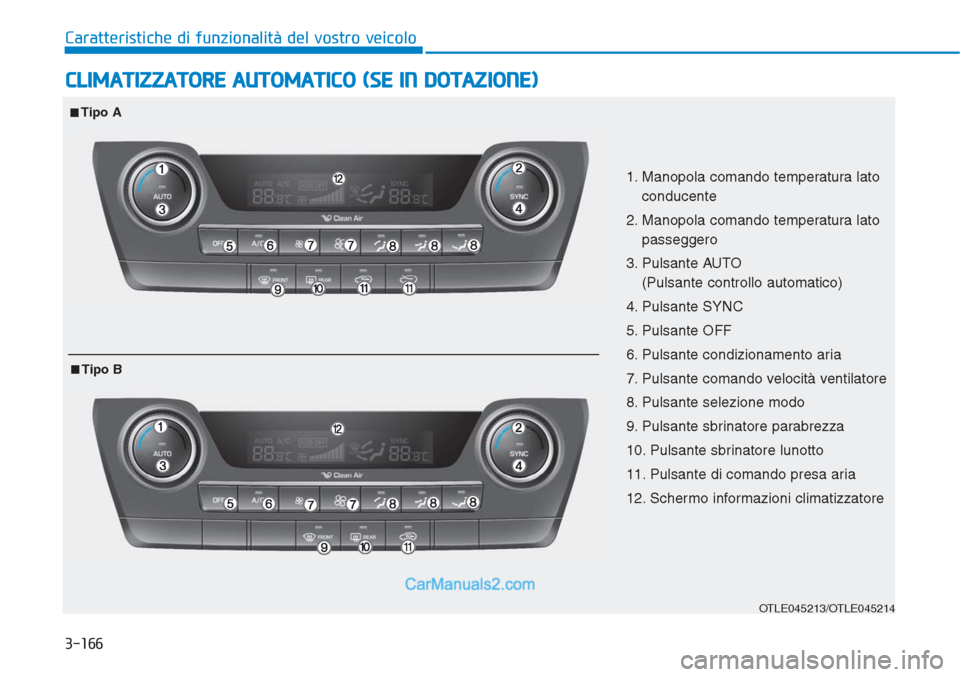

CLIMATIZZATORE AUTOMATICO (SE IN DOTAZIONE)
OTLE045213/OTLE045214
1. Manopola comando temperatura lato
conducente
2. Manopola comando temperatura lato
passeggero
3. Pulsante AUTO
(Pulsante controllo automatico)
4. Pulsante SYNC
5. Pulsante OFF
6. Pulsante condizionamento aria
7. Pulsante comando velocità ventilatore
8. Pulsante selezione modo
9. Pulsante sbrinatore parabrezza
10. Pulsante sbrinatore lunotto
11. Pulsante di comando presa aria
12. Schermo informazioni climatizzatore
■Tipo A
■Tipo B

3-167
Caratteristiche di funzionalità del vostro veicolo
3

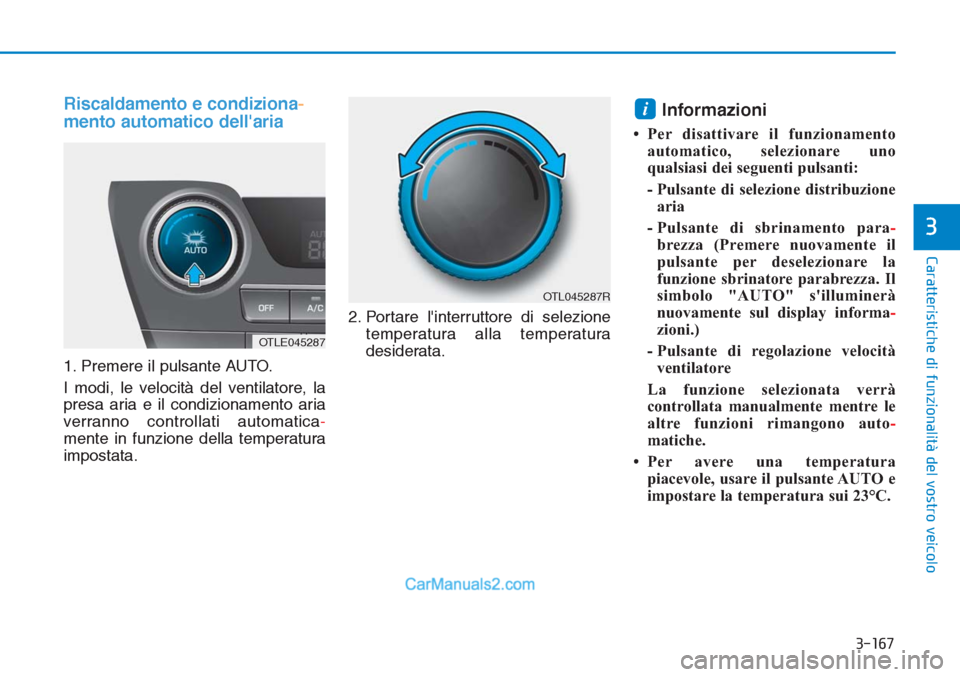

Riscaldamento e condiziona-
mento automatico dell'aria
1. Premere il pulsante AUTO.
I modi, le velocità del ventilatore, la
presa aria e il condizionamento aria
verranno controllati automatica-
mente in funzione della temperatura
impostata.2. Portare l'interruttore di selezione
temperatura alla temperatura
desiderata.
Informazioni
• Per disattivare il funzionamento
automatico, selezionare uno
qualsiasi dei seguenti pulsanti:
- Pulsante di selezione distribuzione
aria
- Pulsante di sbrinamento para-
brezza (Premere nuovamente il
pulsante per deselezionare la
funzione sbrinatore parabrezza. Il
simbolo "AUTO" s'illuminerà
nuovamente sul display informa-
zioni.)
- Pulsante di regolazione velocità
ventilatore
La funzione selezionata verrà
controllata manualmente mentre le
altre funzioni rimangono auto-
matiche.
• Per avere una temperatura
piacevole, usare il pulsante AUTO e
impostare la temperatura sui 23°C.
i
OTLE045287
OTL045287R

3-168
Caratteristiche di funzionalità del vostro veicolo
Informazioni
Non mettere mai niente vicino al
sensore per assicurare il controllo
ottimale del sistema di riscaldamento
e condizionamento aria.
Riscaldamento e condiziona-
mento manuale dell'aria
Il sistema di riscaldamento e
raffreddamento può essere
controllato manualmente premendo i
vari pulsanti ad eccezione del
pulsante AUTO. In questo caso, il
sistema agisce sequenzialmente in
accordo all'ordine di selezione dei
pulsanti. Premendo un qualsiasi
pulsante ad eccezione del pulsante
AUTO mentre è in uso il funziona-
mento automatico, le funzioni non
selezionate verranno controllate
automaticamente.
1. Avviare il motore.
2. Selezionare la modalità di
distribuzione aria desiderata.
Per aumentare l'efficacia del
riscaldamento e del
raffrescamento:
- Riscaldamento:
- Raffrescamento:
3. Impostare il valore di temperatura
desiderato.4. Impostare la posizione di ingresso
aria dall'esterno (aria fresca).
5. Selezionare la velocità del
ventilatore desiderata.
6. Se si desidera l'aria condizionata,
inserire il condizionatore.
Per tornare alla modalità completa-
mente automatica, premere il
pulsante AUTO.
i
OTLE048246

3-169
Caratteristiche di funzionalità del vostro veicolo
3

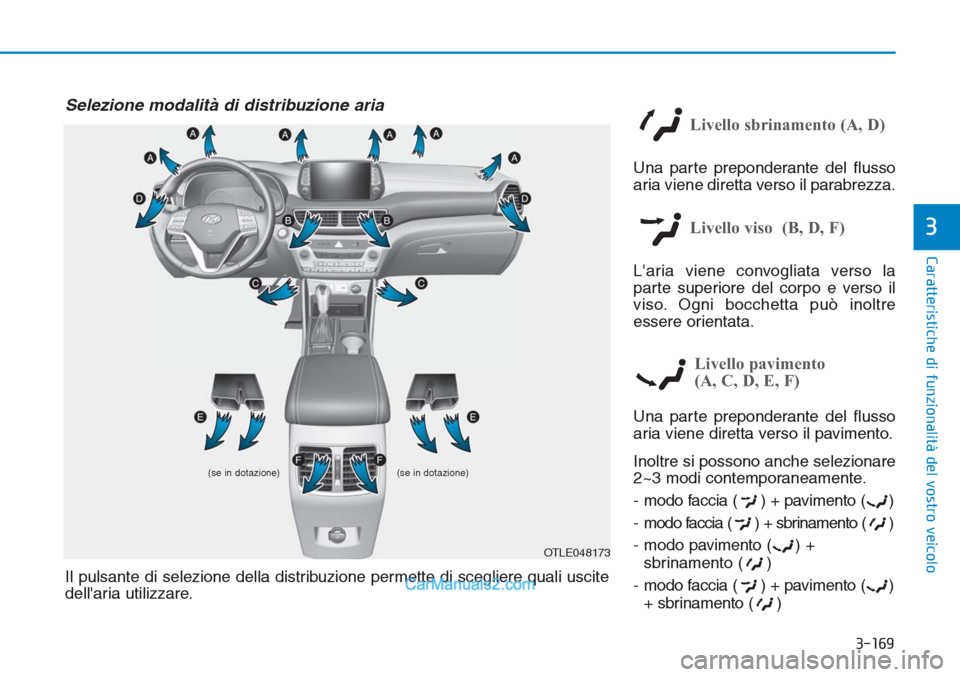

Livello sbrinamento (A, D)
Una parte preponderante del flusso
aria viene diretta verso il parabrezza.
Livello viso (B, D, F)
L'aria viene convogliata verso la
parte superiore del corpo e verso il
viso. Ogni bocchetta può inoltre
essere orientata.
Livello pavimento
(A, C, D, E, F)
Una parte preponderante del flusso
aria viene diretta verso il pavimento.
Inoltre si possono anche selezionare
2~3 modi contemporaneamente.
- modo faccia ( ) + pavimento ( )
- modo faccia ( ) + sbrinamento ( )
- modo pavimento ( ) +
sbrinamento ( )
- modo faccia ( ) + pavimento ( )
+ sbrinamento ( )
Selezione modalità di distribuzione aria
(se in dotazione)
(se in dotazione)
OTLE048173
Il pulsante di selezione della distribuzione permette di scegliere quali uscite
dell'aria utilizzare.

3-170
Caratteristiche di funzionalità del vostro veicolo

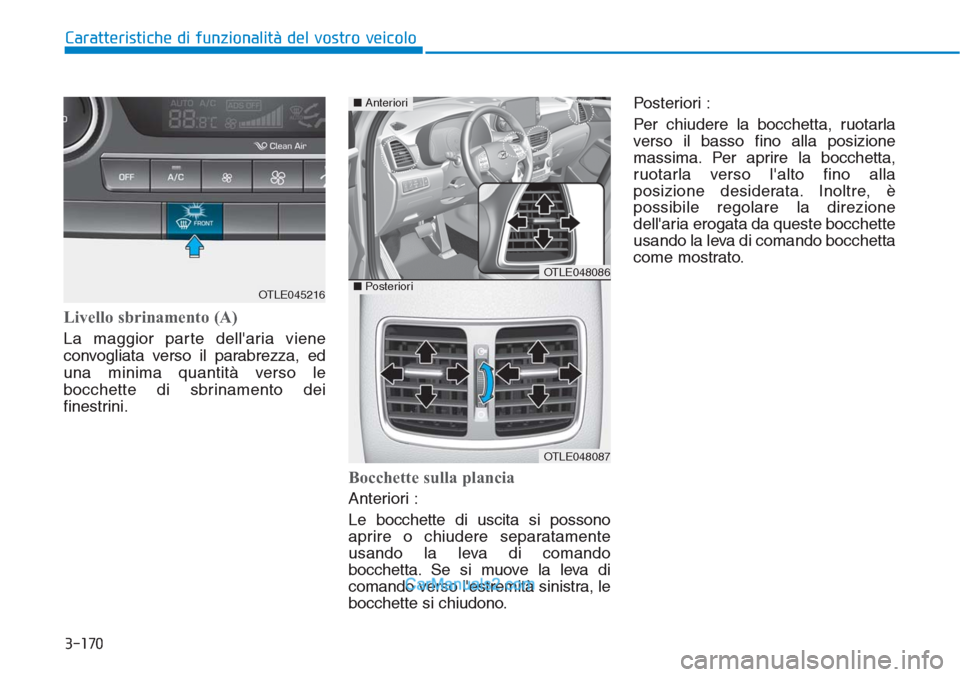

Livello sbrinamento (A)
La maggior parte dell'aria viene
convogliata verso il parabrezza, ed
una minima quantità verso le
bocchette di sbrinamento dei
finestrini.
Bocchette sulla plancia
Anteriori :
Le bocchette di uscita si possono
aprire o chiudere separatamente
usando la leva di comando
bocchetta. Se si muove la leva di
comando verso l'estremità sinistra, le
bocchette si chiudono.Posteriori :
Per chiudere la bocchetta, ruotarla
verso il basso fino alla posizione
massima. Per aprire la bocchetta,
ruotarla verso l'alto fino alla
posizione desiderata. Inoltre, è
possibile regolare la direzione
dell'aria erogata da queste bocchette
usando la leva di comando bocchetta
come mostrato.
OTLE045216
OTLE048086
OTLE048087
■Anteriori
■Posteriori

3-171
Caratteristiche di funzionalità del vostro veicolo
3

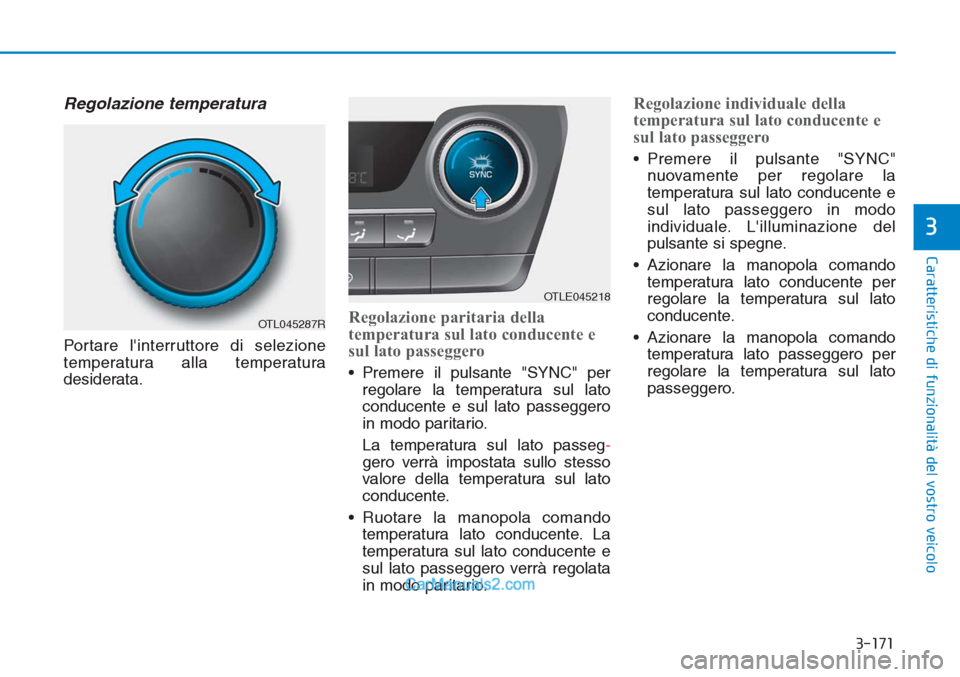

Regolazione temperatura
Portare l'interruttore di selezione
temperatura alla temperatura
desiderata.
Regolazione paritaria della
temperatura sul lato conducente e
sul lato passeggero
• Premere il pulsante "SYNC" per
regolare la temperatura sul lato
conducente e sul lato passeggero
in modo paritario.
La temperatura sul lato passeg-
gero verrà impostata sullo stesso
valore della temperatura sul lato
conducente.
• Ruotare la manopola comando
temperatura lato conducente. La
temperatura sul lato conducente e
sul lato passeggero verrà regolata
in modo paritario.
Regolazione individuale della
temperatura sul lato conducente e
sul lato passeggero
• Premere il pulsante "SYNC"
nuovamente per regolare la
temperatura sul lato conducente e
sul lato passeggero in modo
individuale. L'illuminazione del
pulsante si spegne.
• Azionare la manopola comando
temperatura lato conducente per
regolare la temperatura sul lato
conducente.
• Azionare la manopola comando
temperatura lato passeggero per
regolare la temperatura sul lato
passeggero.
OTLE045218
OTL045287R
