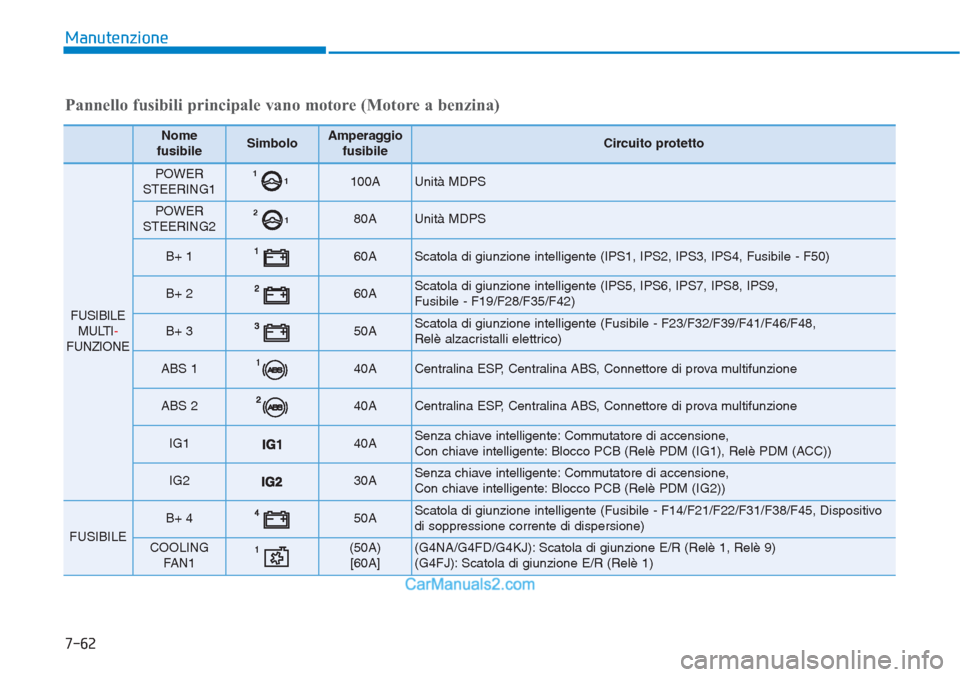

2019 Hyundai Tucson Manuale del proprietario (in Italian)

7-62
Manutenzione
Pannello fusibili principale vano motore (Motore a benzina)
Nome
fusibileSimboloAmperaggio
fusibileCircuito protetto
FUSIBILE
MULTI-FUNZIONE
POWER
STEERING11 1100AUnità MDPS
POWER
STEERING21 280AUnità MDPS
B+ 1 60A Scatola di giunzione intelligente (IPS1, IPS2, IPS3, IPS4, Fusibile - F50)
B+ 2 60A Scatola di giunzione intelligente (IPS5, IPS6, IPS7, IPS8, IPS9,
Fusibile - F19/F28/F35/F42)
B+ 3 50A Scatola di giunzione intelligente (Fusibile - F23/F32/F39/F41/F46/F48,
Relè alzacristalli elettrico)
ABS 1 40A Centralina ESP, Centralina ABS, Connettore di prova multifunzione
ABS 2 40A Centralina ESP, Centralina ABS, Connettore di prova multifunzione
IG1 40A Senza chiave intelligente: Commutatore di accensione,
Con chiave intelligente: Blocco PCB (Relè PDM (IG1), Relè PDM (ACC))
IG2 30A Senza chiave intelligente: Commutatore di accensione,
Con chiave intelligente: Blocco PCB (Relè PDM (IG2))
FUSIBILE
B+ 4 50A Scatola di giunzione intelligente (Fusibile - F14/F21/F22/F31/F38/F45, Dispositivo
di soppressione corrente di dispersione)
COOLING
FAN1(50A)
[60A](G4NA/G4FD/G4KJ): Scatola di giunzione E/R (Relè 1, Relè 9)
(G4FJ): Scatola di giunzione E/R (Relè 1)

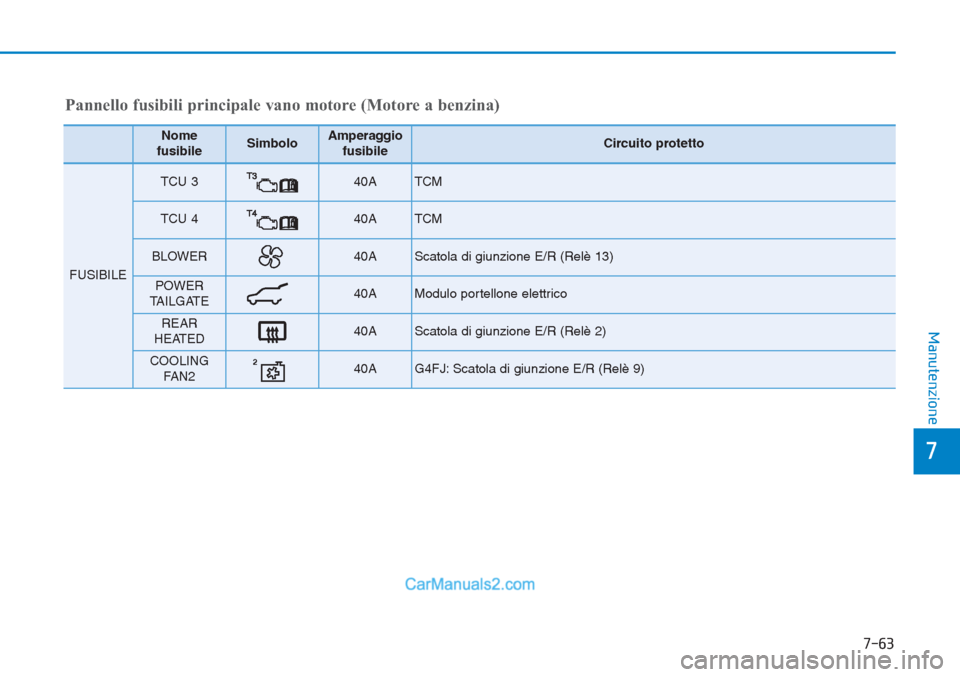

7-63
7
Manutenzione
Pannello fusibili principale vano motore (Motore a benzina)
Nome
fusibileSimboloAmperaggio
fusibileCircuito protetto
FUSIBILE
TCU 3 40A TCM
TCU 4 40A TCM
BLOWER40AScatola di giunzione E/R (Relè 13)
POWER
TAILGATE40AModulo portellone elettrico
REAR
HEATED40AScatola di giunzione E/R (Relè 2)
COOLING
FAN2240AG4FJ: Scatola di giunzione E/R (Relè 9)

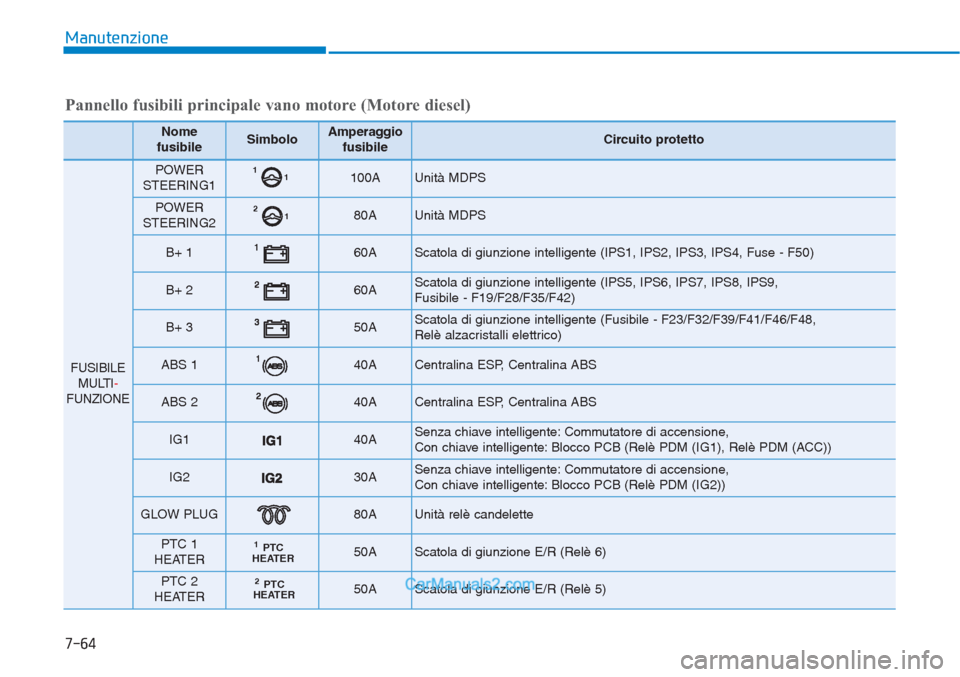

Manutenzione
7-64
Pannello fusibili principale vano motore (Motore diesel)
Nome
fusibileSimboloAmperaggio
fusibileCircuito protetto
FUSIBILE
MULTI-FUNZIONE
POWER
STEERING11 1100AUnità MDPS
POWER
STEERING21 280AUnità MDPS
B+ 1 60A Scatola di giunzione intelligente (IPS1, IPS2, IPS3, IPS4, Fuse - F50)
B+ 2 60A Scatola di giunzione intelligente (IPS5, IPS6, IPS7, IPS8, IPS9,
Fusibile - F19/F28/F35/F42)
B+ 3 50A Scatola di giunzione intelligente (Fusibile - F23/F32/F39/F41/F46/F48,
Relè alzacristalli elettrico)
ABS 1 40A Centralina ESP, Centralina ABS
ABS 2 40A Centralina ESP, Centralina ABS
IG1 40A Senza chiave intelligente: Commutatore di accensione,
Con chiave intelligente: Blocco PCB (Relè PDM (IG1), Relè PDM (ACC))
IG2 30A Senza chiave intelligente: Commutatore di accensione,
Con chiave intelligente: Blocco PCB (Relè PDM (IG2))
GLOW PLUG80AUnità relè candelette
PTC 1
HEATERPTC
HEATER150AScatola di giunzione E/R (Relè 6)
PTC 2
HEATERPTC
HEATER250AScatola di giunzione E/R (Relè 5)

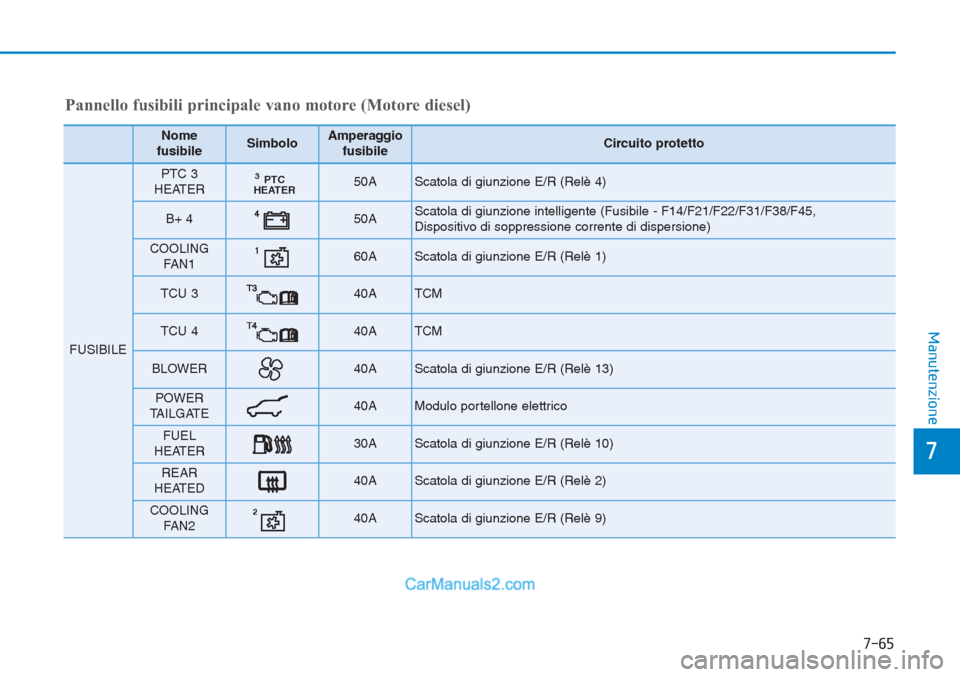

7-65
7
Manutenzione
Pannello fusibili principale vano motore (Motore diesel)
Nome
fusibileSimboloAmperaggio
fusibileCircuito protetto
FUSIBILE
PTC 3
HEATERPTC
HEATER350AScatola di giunzione E/R (Relè 4)
B+ 4 50A Scatola di giunzione intelligente (Fusibile - F14/F21/F22/F31/F38/F45,
Dispositivo di soppressione corrente di dispersione)
COOLING
FAN160AScatola di giunzione E/R (Relè 1)
TCU 3 40A TCM
TCU 4 40A TCM
BLOWER40AScatola di giunzione E/R (Relè 13)
POWER
TAILGATE40AModulo portellone elettrico
FUEL
HEATER30AScatola di giunzione E/R (Relè 10)
REAR
HEATED40AScatola di giunzione E/R (Relè 2)
COOLING
FAN2240AScatola di giunzione E/R (Relè 9)

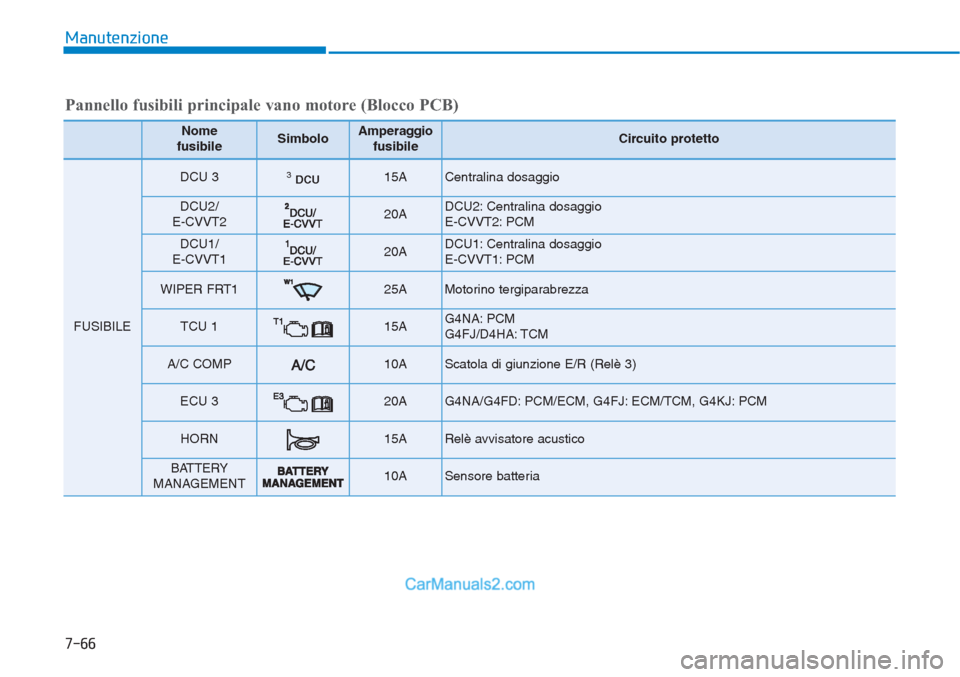

Manutenzione
7-66
Pannello fusibili principale vano motore (Blocco PCB)
Nome
fusibileSimboloAmperaggio
fusibileCircuito protetto
FUSIBILE
DCU 3DCU315A Centralina dosaggio
DCU2/
E-CVVT220A DCU2: Centralina dosaggio
E-CVVT2: PCM
DCU1/
E-CVVT120A DCU1: Centralina dosaggio
E-CVVT1: PCM
WIPER FRT125A Motorino tergiparabrezza
TCU 115A G4NA: PCM
G4FJ/D4HA: TCM
A/C COMP10AScatola di giunzione E/R (Relè 3)
ECU 320A G4NA/G4FD: PCM/ECM, G4FJ: ECM/TCM, G4KJ: PCM
HORN15A Relè avvisatore acustico
BATTERY
MANAGEMENT10A Sensore batteria

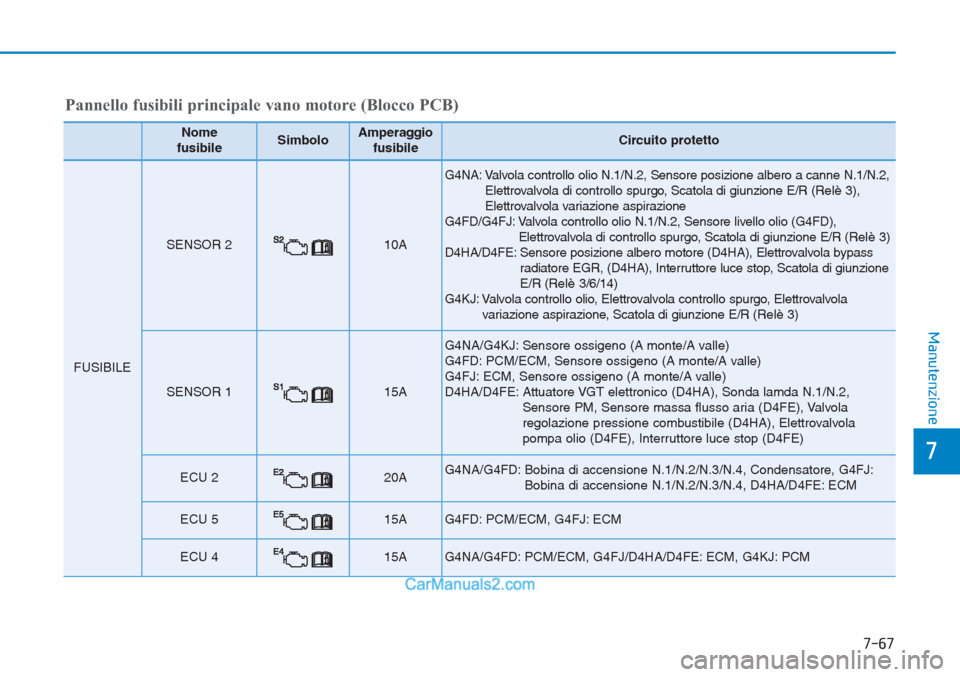

7-67
7
Manutenzione
Nome
fusibileSimboloAmperaggio
fusibileCircuito protetto
FUSIBILE
SENSOR 210A
G4NA: Valvola controllo olio N.1/N.2, Sensore posizione albero a canne N.1/N.2,
Elettrovalvola di controllo spurgo, Scatola di giunzione E/R (Relè 3),
Elettrovalvola variazione aspirazione
G4FD/G4FJ: Valvola controllo olio N.1/N.2, Sensore livello olio (G4FD),
Elettrovalvola di controllo spurgo, Scatola di giunzione E/R (Relè 3)
D4HA/D4FE: Sensore posizione albero motore (D4HA), Elettrovalvola bypass
radiatore EGR, (D4HA), Interruttore luce stop, Scatola di giunzione
E/R (Relè3/6/14)
G4KJ: Valvola controllo olio, Elettrovalvola controllo spurgo, Elettrovalvola
variazione aspirazione, Scatola di giunzione E/R (Relè 3)
SENSOR 115A
G4NA/G4KJ: Sensore ossigeno (A monte/A valle)
G4FD: PCM/ECM, Sensore ossigeno (A monte/A valle)
G4FJ: ECM, Sensore ossigeno (A monte/A valle)
D4HA/D4FE: Attuatore VGT elettronico (D4HA), Sonda lamda N.1/N.2,
Sensore PM, Sensore massa flusso aria (D4FE), Valvola
regolazione pressione combustibile (D4HA), Elettrovalvola
pompa olio (D4FE), Interruttore luce stop (D4FE)
ECU 220A G4NA/G4FD: Bobina di accensione N.1/N.2/N.3/N.4, Condensatore, G4FJ:
Bobina di accensione N.1/N.2/N.3/N.4, D4HA/D4FE: ECM
ECU 515A G4FD: PCM/ECM, G4FJ: ECM
ECU 415A G4NA/G4FD: PCM/ECM, G4FJ/D4HA/D4FE: ECM, G4KJ: PCM
Pannello fusibili principale vano motore (Blocco PCB)

Manutenzione
7-68
Nome
fusibileSimboloAmperaggio
fusibileCircuito protetto
FUSIBILE
SENSOR 310A
G4NA/G4FD/G4KJ: Iniettore N.1/N.2/N.3/N.4 (G4NA), Scatola di giunzione
E/R (Relè 1, Relè 9)
G4FJ: Elettrovalvola controllo RCV, Interruttore depressione servofreno,
Scatola di giunzione E/R (Relè 1, Relè 9)
D4HA/D4FE: Sensore massa flusso aria (D4HA), Elettrovalvola pompa olio
(D4HA), Scatola di giunzione E/R (Relè 1, Relè 9), Attuatore
VGT elettronico (D4FE)
H/LP
WASHER20AScatola di giunzione E/R (Relè 12)
DEICER15A Scatola di giunzione E/R (Relè 8)
FUEL
PUMPFUEL
PUMP20A Scatola di giunzione E/R (Relè 14)
MODULE 17,5A D4HA/D4FE: Unità relè candelette, Sensore spia filtro combustibile,
Scatola di giunzione E/R (Relè 10)
B/ALARM
HORN10A Scatola di giunzione E/R (Relè 7)
ACTIVE
HOOD10AG4FD/G4FJ/D4HA/D4FE: Centralina sollevamento cofano attivo
ABS 310A Centralina ABS, Centralina ESP
MODULE 215A G4FJ: Pompa del vuoto
Pannello fusibili principale vano motore (Blocco PCB)

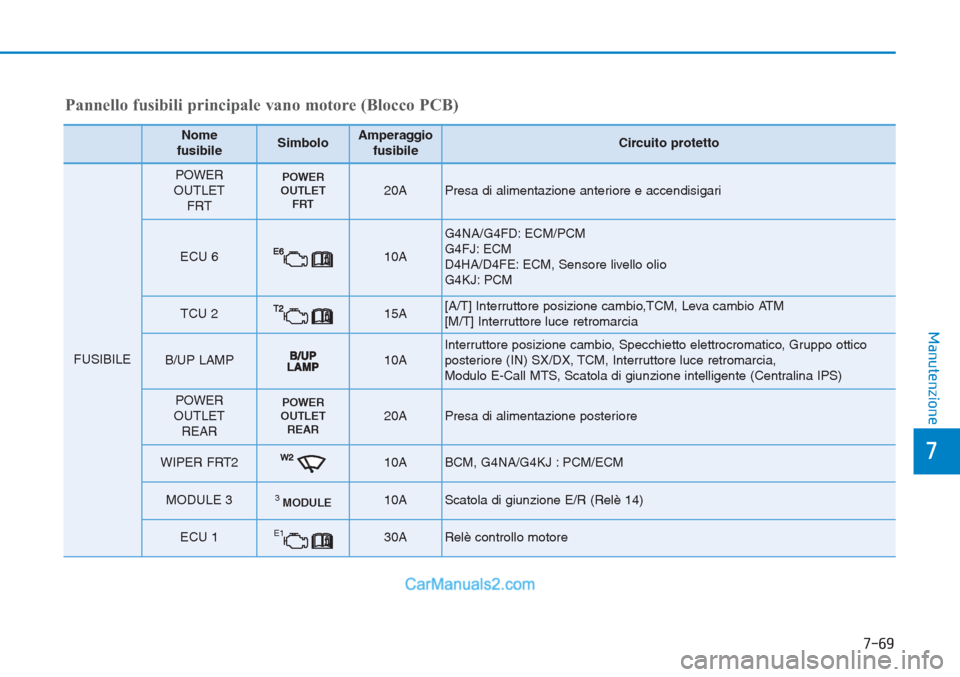

7-69
7
Manutenzione
Pannello fusibili principale vano motore (Blocco PCB)
Nome
fusibileSimboloAmperaggio
fusibileCircuito protetto
FUSIBILE
POWER
OUTLET
FRTPOWER
OUTLET
FRT20APresa di alimentazione anteriore e accendisigari
ECU 610A
G4NA/G4FD: ECM/PCM
G4FJ: ECM
D4HA/D4FE: ECM, Sensore livello olio
G4KJ: PCM
TCU 215A [A/T] Interruttore posizione cambio,TCM, Leva cambio ATM
[M/T] Interruttore luce retromarcia
B/UP LAMP10A Interruttore posizione cambio, Specchietto elettrocromatico, Gruppo ottico
posteriore (IN) SX/DX, TCM, Interruttore luce retromarcia,
Modulo E-Call MTS, Scatola di giunzione intelligente (Centralina IPS)
POWER
OUTLET
REARPOWER
OUTLET
REAR20APresa di alimentazione posteriore
WIPER FRT210A BCM, G4NA/G4KJ : PCM/ECM
MODULE 3MODULE310A Scatola di giunzione E/R (Relè 14)
ECU 1E130ARelè controllo motore
