7-78
Manutenzione

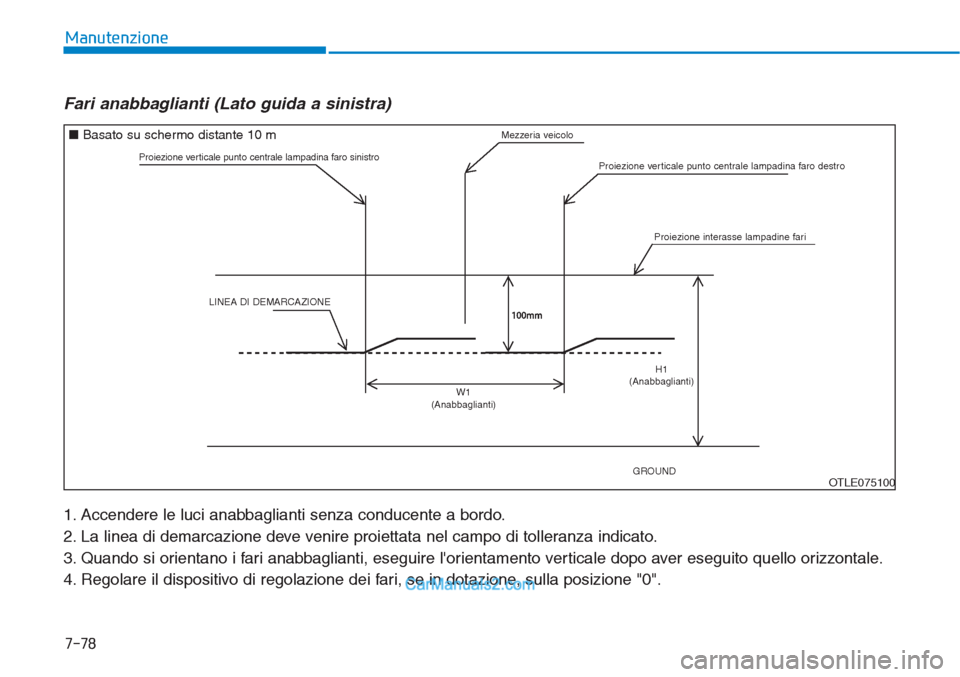

Fari anabbaglianti (Lato guida a sinistra)
1. Accendere le luci anabbaglianti senza conducente a bordo.
2. La linea di demarcazione deve venire proiettata nel campo di tolleranza indicato.
3. Quando si orientano i fari anabbaglianti, eseguire l'orientamento verticale dopo aver eseguito quello orizzontale.
4. Regolare il dispositivo di regolazione dei fari, se in dotazione, sulla posizione "0".
OTLE075100
■Basato su schermo distante 10 m
Proiezione verticale punto centrale lampadina faro sinistro
LINEA DI DEMARCAZIONE
W1
(Anabbaglianti)
Mezzeria veicolo
Proiezione interasse lampadine fari
Proiezione verticale punto centrale lampadina faro destro
H1
(Anabbaglianti)
GROUND

7-79
7
Manutenzione

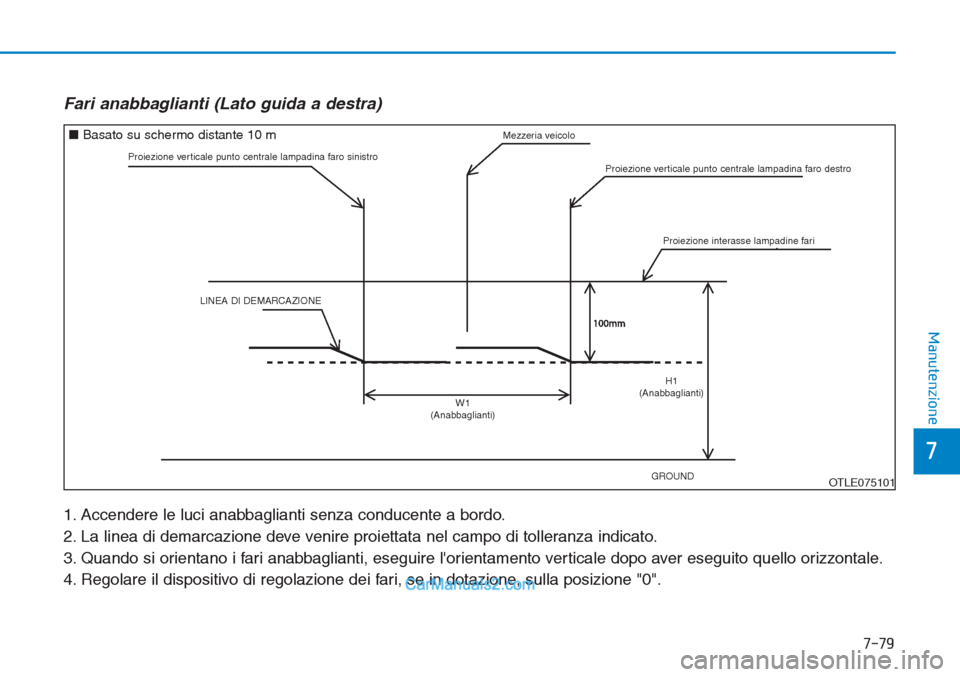

Fari anabbaglianti (Lato guida a destra)
1. Accendere le luci anabbaglianti senza conducente a bordo.
2. La linea di demarcazione deve venire proiettata nel campo di tolleranza indicato.
3. Quando si orientano i fari anabbaglianti, eseguire l'orientamento verticale dopo aver eseguito quello orizzontale.
4. Regolare il dispositivo di regolazione dei fari, se in dotazione, sulla posizione "0".
OTLE075101
■Basato su schermo distante 10 m
Proiezione verticale punto centrale lampadina faro sinistro
LINEA DI DEMARCAZIONE
W1
(Anabbaglianti)
Mezzeria veicolo
Proiezione interasse lampadine fari
Proiezione verticale punto centrale lampadina faro destro
H1
(Anabbaglianti)
GROUND

7-80
Manutenzione

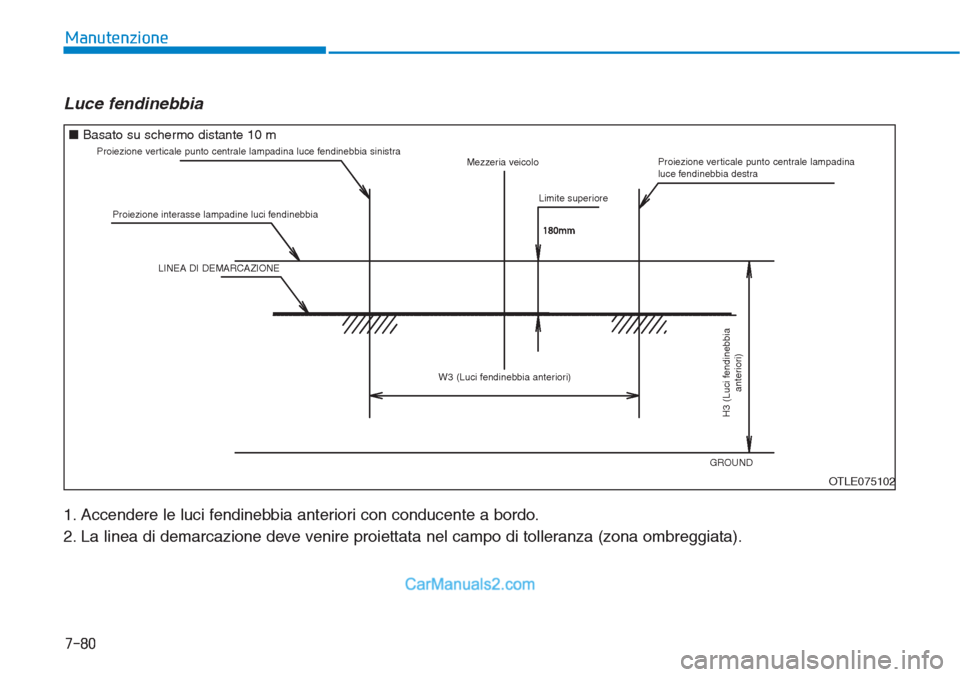

Luce fendinebbia
1. Accendere le luci fendinebbia anteriori con conducente a bordo.
2. La linea di demarcazione deve venire proiettata nel campo di tolleranza (zona ombreggiata).
OTLE075102
■Basato su schermo distante 10 m
Limite superiore
GROUND
Proiezione verticale punto centrale lampadina luce fendinebbia sinistra
LINEA DI DEMARCAZIONE
Proiezione interasse lampadine luci fendinebbia
W3 (Luci fendinebbia anteriori)
H3 (Luci fendinebbia
anteriori)
Proiezione verticale punto centrale lampadina
luce fendinebbia destraMezzeria veicolo

7-81
7
Manutenzione

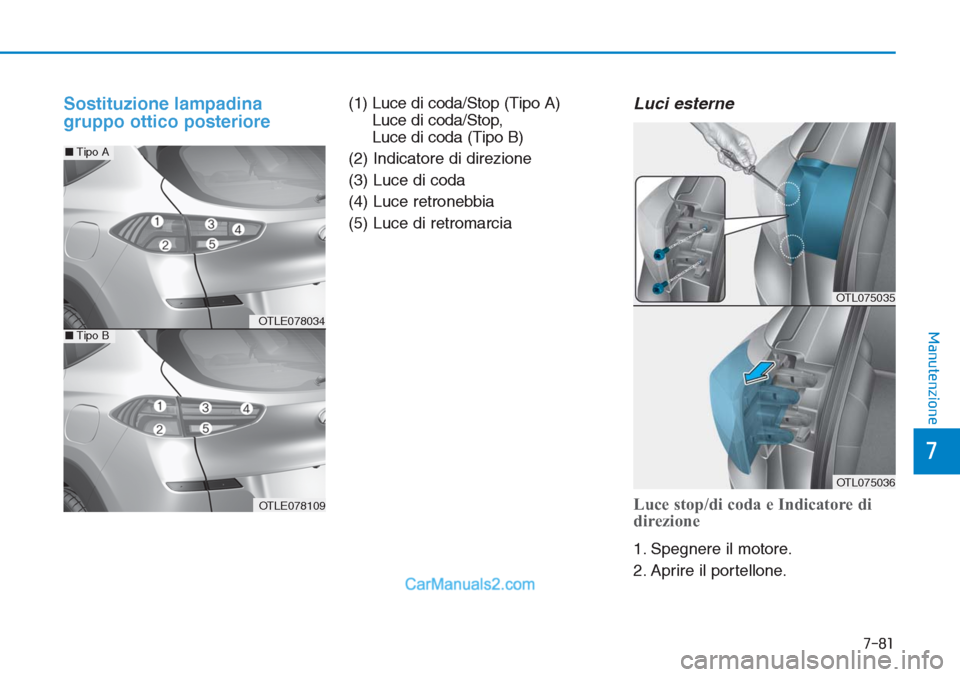

Sostituzione lampadina
gruppo ottico posteriore(1) Luce di coda/Stop (Tipo A)
Luce di coda/Stop,
Luce di coda (Tipo B)
(2) Indicatore di direzione
(3) Luce di coda
(4) Luce retronebbia
(5) Luce di retromarciaLuci esterne
Luce stop/di coda e Indicatore di
direzione
1. Spegnere il motore.
2. Aprire il portellone.
OTLE078034
OTLE078109
■Tipo A
■Tipo B
OTL075035
OTL075036

7-82
Manutenzione

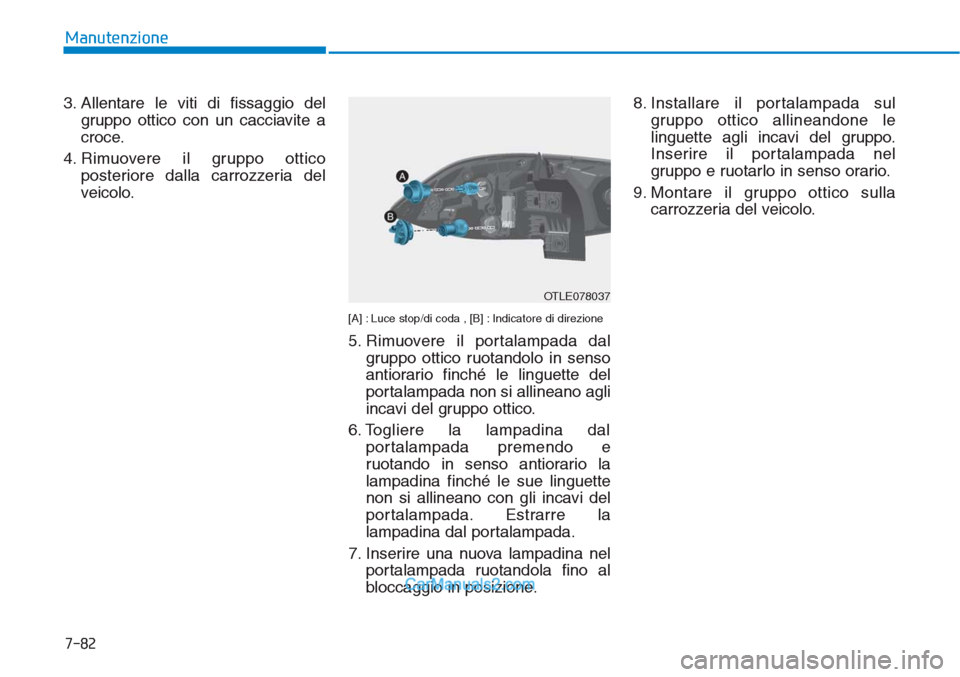

3. Allentare le viti di fissaggio del
gruppo ottico con un cacciavite a
croce.
4. Rimuovere il gruppo ottico
posteriore dalla carrozzeria del
veicolo.
[A] :Luce stop/di coda , [B] :Indicatore di direzione
5. Rimuovere il portalampada dal
gruppo ottico ruotandolo in senso
antiorario finché le linguette del
portalampada non si allineano agli
incavi del gruppo ottico.
6. Togliere la lampadina dal
portalampada premendo e
ruotando in senso antiorario la
lampadina finché le sue linguette
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada.
7. Inserire una nuova lampadina nel
portalampada ruotandola fino al
bloccaggio in posizione.8. Installare il portalampada sul
gruppo ottico allineandone le
linguette agli incavi del gruppo.
Inserire il portalampada nel
gruppo e ruotarlo in senso orario.
9. Montare il gruppo ottico sulla
carrozzeria del veicolo.
OTLE078037

7-83
7
Manutenzione

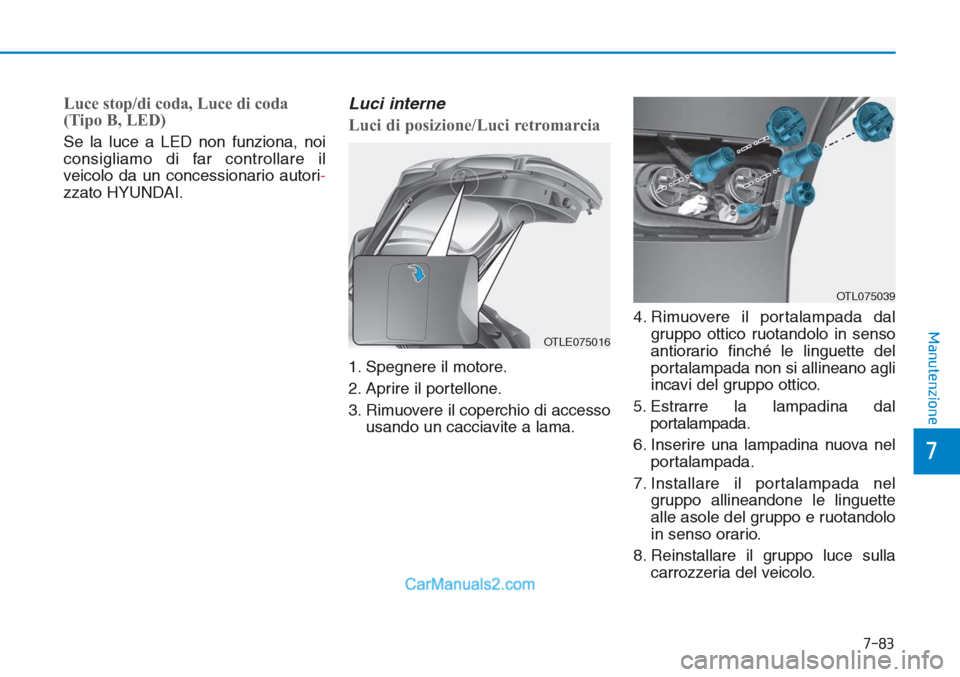

Luce stop/di coda, Luce di coda
(Tipo B, LED)
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario autori-
zzato HYUNDAI.
Luci interne
Luci di posizione/Luci retromarcia
1. Spegnere il motore.
2. Aprire il portellone.
3. Rimuovere il coperchio di accesso
usando un cacciavite a lama.4. Rimuovere il portalampada dal
gruppo ottico ruotandolo in senso
antiorario finché le linguette del
portalampada non si allineano agli
incavi del gruppo ottico.
5. Estrarre la lampadina dal
portalampada.
6. Inserire una lampadina nuova nel
portalampada.
7. Installare il portalampada nel
gruppo allineandone le linguette
alle asole del gruppo e ruotandolo
in senso orario.
8. Reinstallare il gruppo luce sulla
carrozzeria del veicolo.
OTLE075016
OTL075039

7-84
Manutenzione

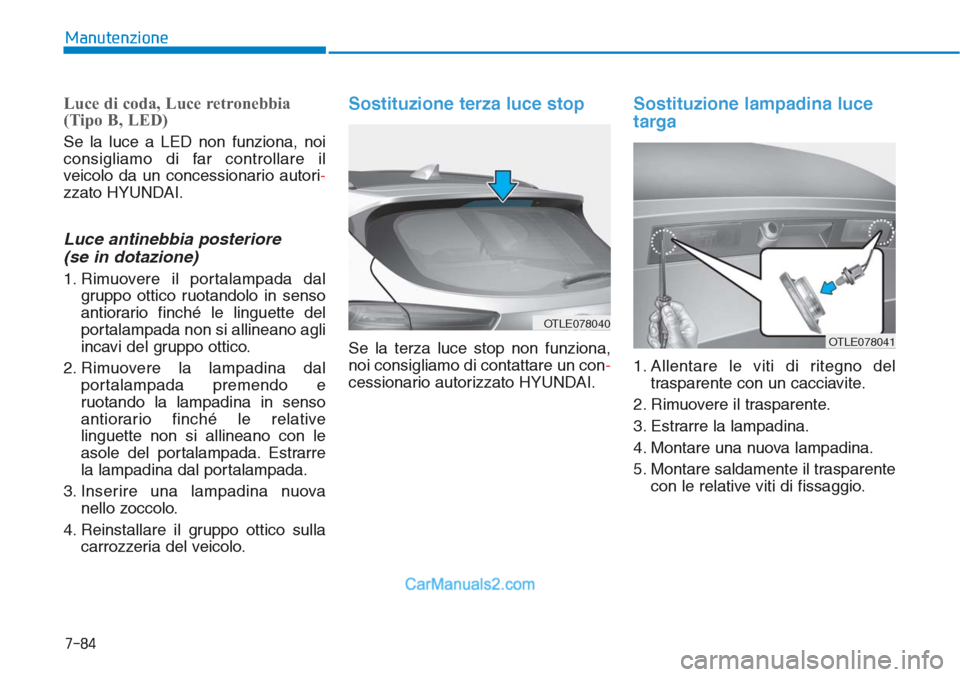

Luce di coda, Luce retronebbia
(Tipo B, LED)
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario autori-
zzato HYUNDAI.
Luce antinebbia posteriore
(se in dotazione)
1. Rimuovere il portalampada dal
gruppo ottico ruotandolo in senso
antiorario finché le linguette del
portalampada non si allineano agli
incavi del gruppo ottico.
2. Rimuovere la lampadina dal
portalampada premendo e
ruotando la lampadina in senso
antiorario finché le relative
linguette non si allineano con le
asole del portalampada. Estrarre
la lampadina dal portalampada.
3. Inserire una lampadina nuova
nello zoccolo.
4. Reinstallare il gruppo ottico sulla
carrozzeria del veicolo.
Sostituzione terza luce stop
Se la terza luce stop non funziona,
noi consigliamo di contattare un con-
cessionario autorizzato HYUNDAI.
Sostituzione lampadina luce
targa
1. Allentare le viti di ritegno del
trasparente con un cacciavite.
2. Rimuovere il trasparente.
3. Estrarre la lampadina.
4. Montare una nuova lampadina.
5. Montare saldamente il trasparente
con le relative viti di fissaggio.
OTLE078040
OTLE078041

7-85
7
Manutenzione

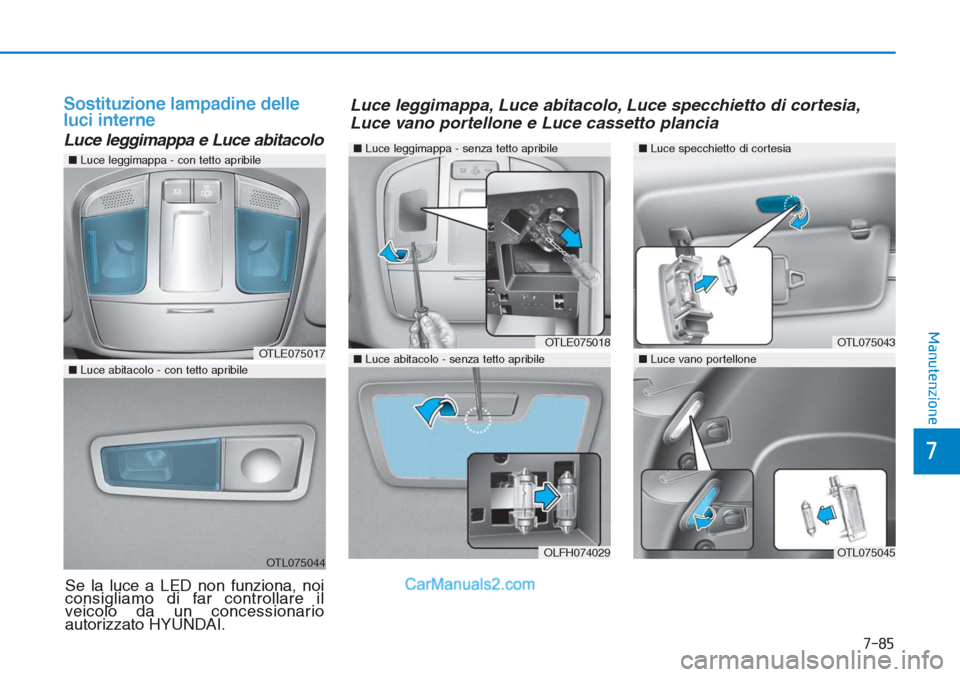

Sostituzione lampadine delle
luci interne
Luce leggimappa e Luce abitacolo
OTLE075017
OTL075044
■Luce leggimappa - con tetto apribile
■Luce abitacolo - con tetto apribile
■Luce leggimappa - senza tetto apribile
OTLE075018
OLFH074029
■Luce specchietto di cortesia
■Luce vano portellone
OTL075043
OTL075045
■Luce abitacolo - senza tetto apribile
Luce leggimappa, Luce abitacolo, Luce specchietto di cortesia,
Luce vano portellone e Luce cassetto plancia
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
