2019 Hyundai Ioniq Plug-in Hybrid Manuale del proprietario (in Italian)

7-20
Manutenzione
FLUIDO LAVAVETRI
Controllo livello fluido
lavavetri
Controllare il livello del fluido nel
serbatoio fluido lavavetri e aggiungere
fluido secondo necessità. Si può
usare acqua pura qualora il fluido
lavavetri non sia disponibile. Tuttavia,
usare un solvente lavavetri con
proprietà antigelo con climi freddi,
onde prevenirne il congelamento.Per prevenire il rischio di serie
lesioni o morte, adottare le
seguenti precauzioni quando si
usa il fluido lavavetri:
•Non usare liquido di
raffreddamento o antigelo per
motore nel serbatoio del
fluido lavavetri. Il liquido di
raffreddamento motore può
oscurare fortemente la
visibilità quando spruzzato
sul parabrezza e ciò può far
perdere il controllo del
veicolo o danneggiare la
vernice e le finiture della
carrozzeria.
•Non permettere che scintille o
fiamme vengano a contatto
con il fluido lavavetri o con il
serbatoio fluido lavavetri. Il
fluido lavavetri può contenere
alcool e risultare quindi
infiammabile.
(Continuazione)
(Continuazione)
•Non ingerire fluido lavavetri
ed evitare che questo venga a
contatto con la pelle. Il fluido
lavavetri nuoce a persone e
animali.
•Tenere il fluido lavavetri fuori
dalla portata di bambini e
animali.
ATTENZIONE
OAE076009

7-21
7
Manutenzione

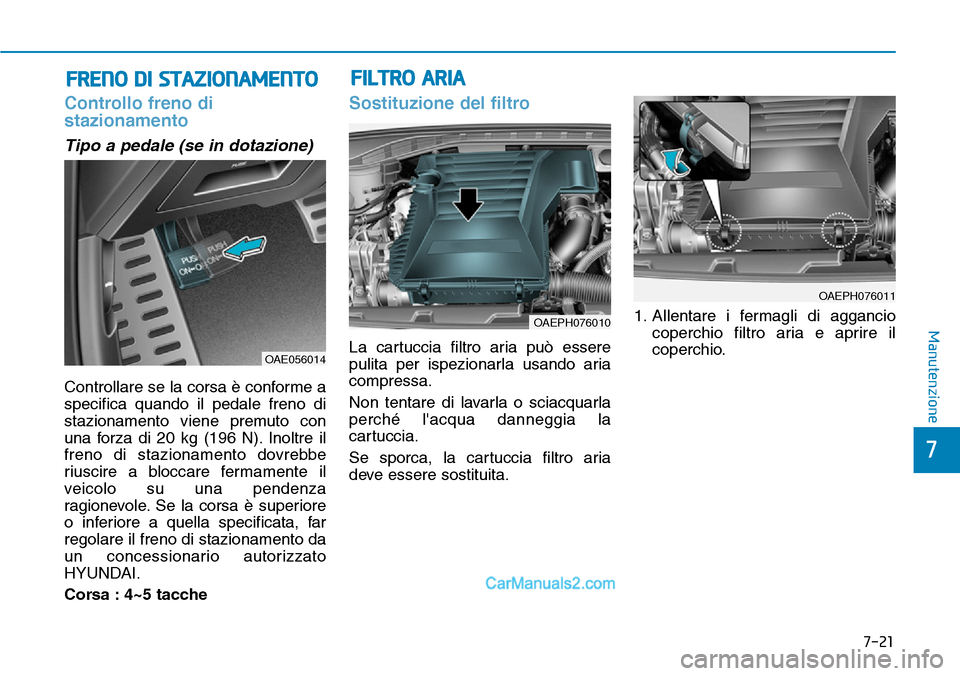

FRENO DI STAZIONAMENTO
Controllo freno di
stazionamento
Tipo a pedale (se in dotazione)
Controllare se la corsa è conforme a
specifica quando il pedale freno di
stazionamento viene premuto con
una forza di 20 kg (196 N). Inoltre il
freno di stazionamento dovrebbe
riuscire a bloccare fermamente il
veicolo su una pendenza
ragionevole. Se la corsa è superiore
o inferiore a quella specificata, far
regolare il freno di stazionamento da
un concessionario autorizzato
HYUNDAI.
Corsa : 4~5 tacche
Sostituzione del filtro
La cartuccia filtro aria può essere
pulita per ispezionarla usando aria
compressa.
Non tentare di lavarla o sciacquarla
perché l'acqua danneggia la
cartuccia.
Se sporca, la cartuccia filtro aria
deve essere sostituita.1. Allentare i fermagli di aggancio
coperchio filtro aria e aprire il
coperchio.OAE056014
FILTRO ARIA
OAEPH076010
OAEPH076011

7-22
Manutenzione

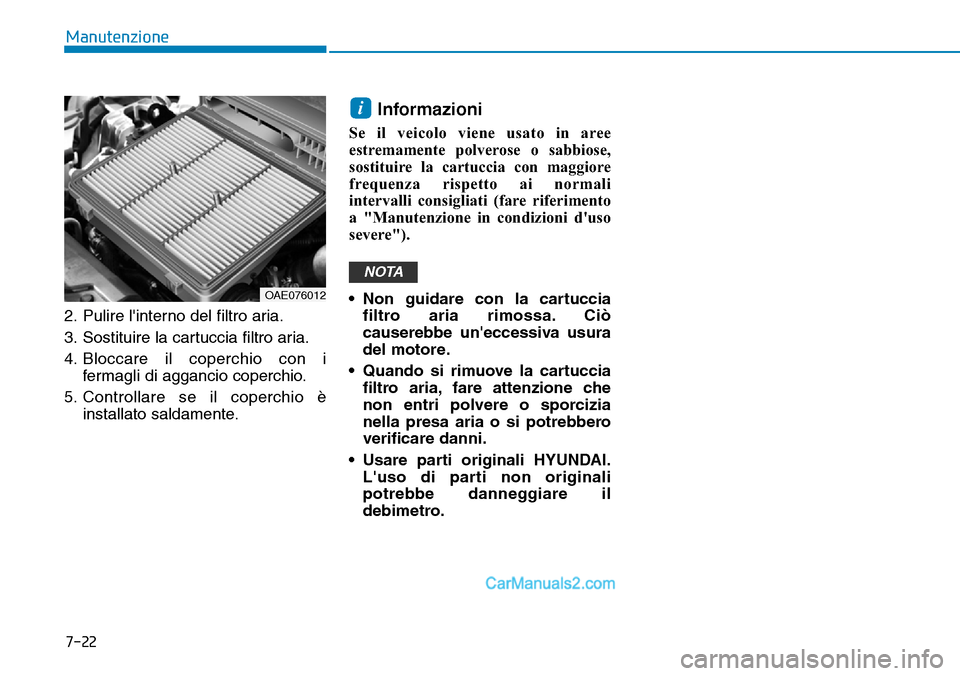

2. Pulire l'interno del filtro aria.
3. Sostituire la cartuccia filtro aria.
4. Bloccare il coperchio con i
fermagli di aggancio coperchio.
5. Controllare se il coperchio è
installato saldamente.
Informazioni
Se il veicolo viene usato in aree
estremamente polverose o sabbiose,
sostituire la cartuccia con maggiore
frequenza rispetto ai normali
intervalli consigliati (fare riferimento
a "Manutenzione in condizioni d'uso
severe").
• Non guidare con la cartuccia
filtro aria rimossa. Ciò
causerebbe un'eccessiva usura
del motore.
• Quando si rimuove la cartuccia
filtro aria, fare attenzione che
non entri polvere o sporcizia
nella presa aria o si potrebbero
verificare danni.
• Usare parti originali HYUNDAI.
L'uso di parti non originali
potrebbe danneggiare il
debimetro.
NOTA
i
OAE076012

7-23
7
Manutenzione

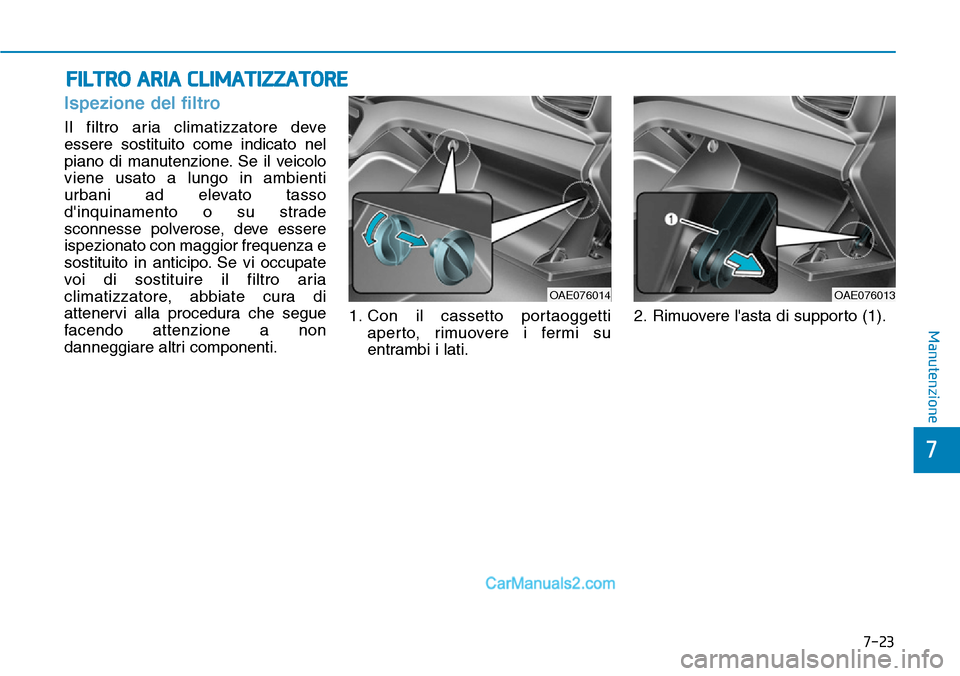

FILTRO ARIA CLIMATIZZATORE
Ispezione del filtro
Il filtro aria climatizzatore deve
essere sostituito come indicato nel
piano di manutenzione. Se il veicolo
viene usato a lungo in ambienti
urbani ad elevato tasso
d'inquinamento o su strade
sconnesse polverose, deve essere
ispezionato con maggior frequenza e
sostituito in anticipo. Se vi occupate
voi di sostituire il filtro aria
climatizzatore, abbiate cura di
attenervi alla procedura che segue
facendo attenzione a non
danneggiare altri componenti.1. Con il cassetto portaoggetti
aperto, rimuovere i fermi su
entrambi i lati.2. Rimuovere l'asta di supporto (1).
OAE076013OAE076014

7-24
Manutenzione

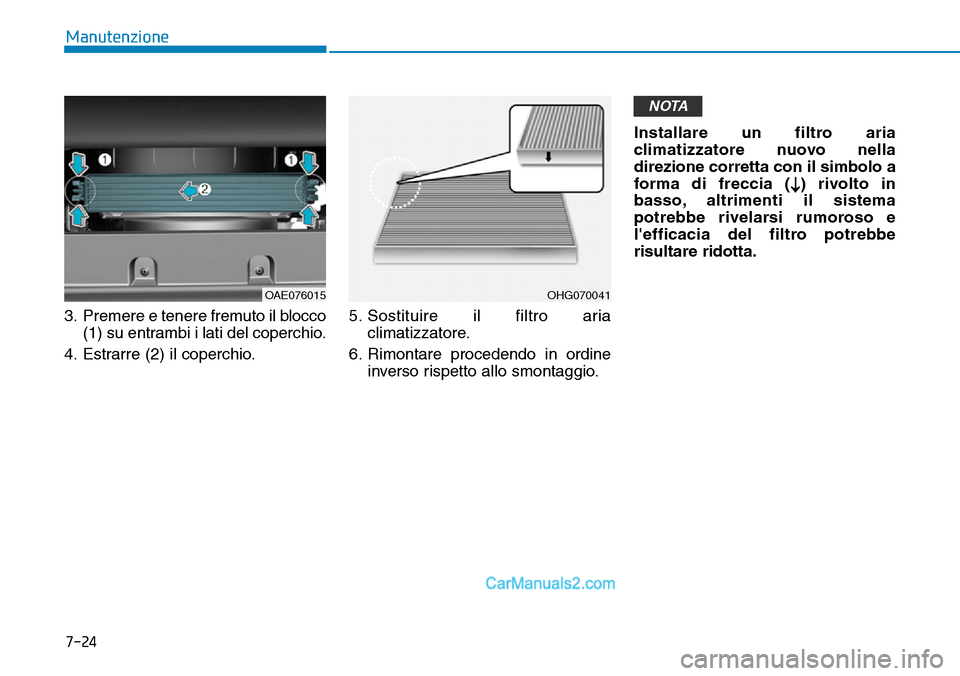

3. Premere e tenere fremuto il blocco
(1) su entrambi i lati del coperchio.
4. Estrarre (2) il coperchio.5. Sostituire il filtro aria
climatizzatore.
6. Rimontare procedendo in ordine
inverso rispetto allo smontaggio.Installare un filtro aria
climatizzatore nuovo nella
direzione corretta con il simbolo a
forma di freccia (
↓) rivolto in
basso, altrimenti il sistema
potrebbe rivelarsi rumoroso e
l'efficacia del filtro potrebbe
risultare ridotta.
NOTA
OHG070041OAE076015

7-25
7
Manutenzione

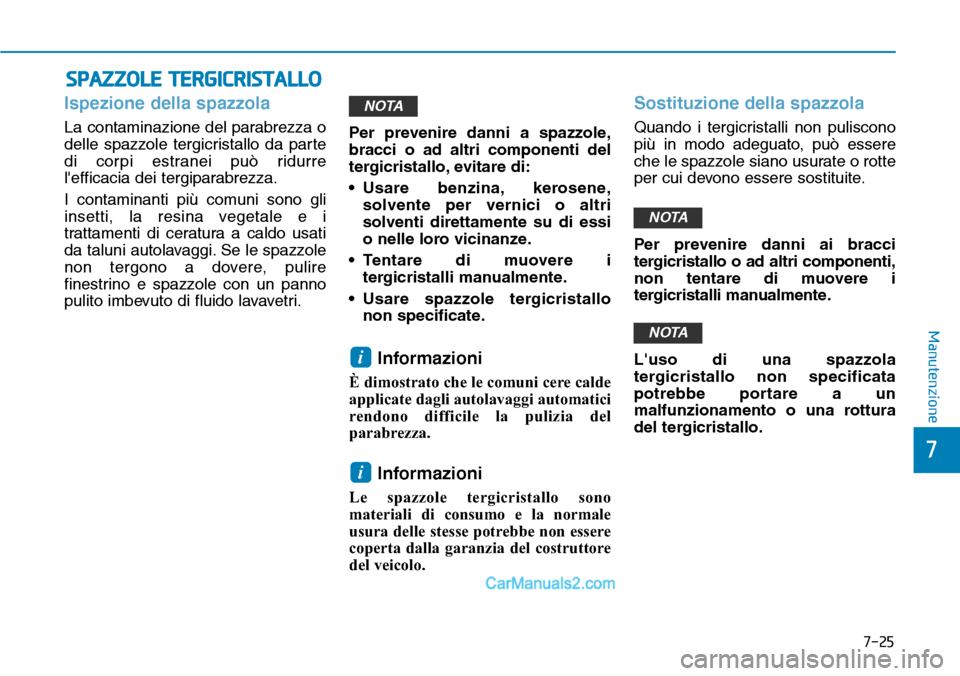

SPAZZOLE TERGICRISTALLO
Ispezione della spazzola
La contaminazione del parabrezza o
delle spazzole tergicristallo da parte
di corpi estranei può ridurre
l'efficacia dei tergiparabrezza.
I contaminanti più comuni sono gli
insetti, la resina vegetale e i
trattamenti di ceratura a caldo usati
da taluni autolavaggi. Se le spazzole
non tergono a dovere, pulire
finestrino e spazzole con un panno
pulito imbevuto di fluido lavavetri.Per prevenire danni a spazzole,
bracci o ad altri componenti del
tergicristallo, evitare di:
• Usare benzina, kerosene,
solvente per vernici o altri
solventi direttamente su di essi
o nelle loro vicinanze.
• Tentare di muovere i
tergicristalli manualmente.
• Usare spazzole tergicristallo
non specificate.
Informazioni
È dimostrato che le comuni cere calde
applicate dagli autolavaggi automatici
rendono difficile la pulizia del
parabrezza.
Informazioni
Le spazzole tergicristallo sono
materiali di consumo e la normale
usura delle stesse potrebbe non essere
coperta dalla garanzia del costruttore
del veicolo.
Sostituzione della spazzola
Quando i tergicristalli non puliscono
più in modo adeguato, può essere
che le spazzole siano usurate o rotte
per cui devono essere sostituite.
Per prevenire danni ai bracci
tergicristallo o ad altri componenti,
non tentare di muovere i
tergicristalli manualmente.
L'uso di una spazzola
tergicristallo non specificata
potrebbe portare a un
malfunzionamento o una rottura
del tergicristallo.
NOTA
NOTA
i
i
NOTA

7-26
Manutenzione

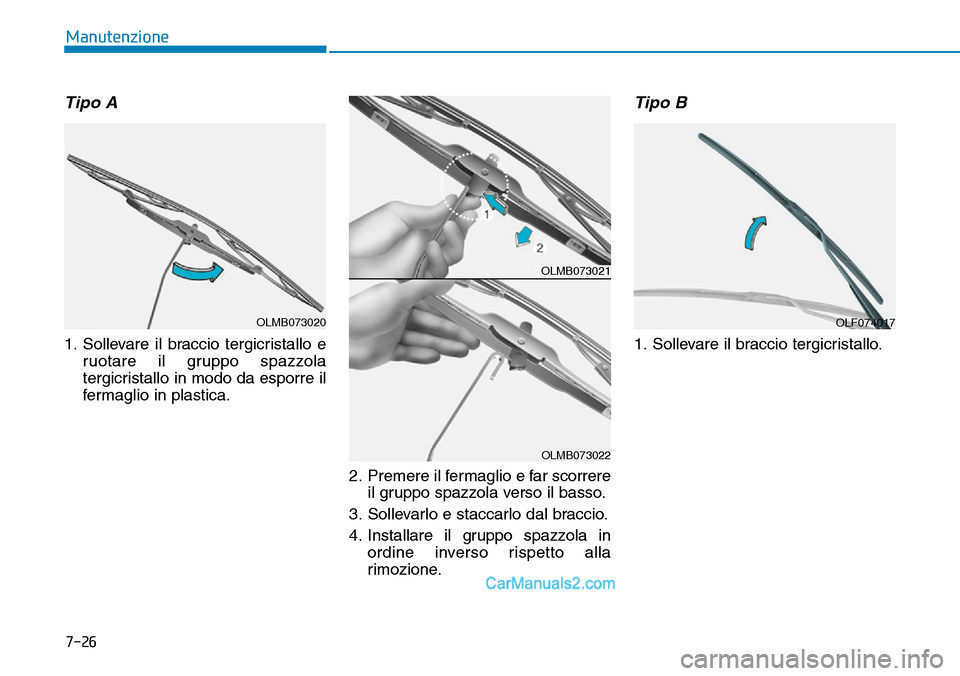

Tipo A
1. Sollevare il braccio tergicristallo e
ruotare il gruppo spazzola
tergicristallo in modo da esporre il
fermaglio in plastica.
2. Premere il fermaglio e far scorrere
il gruppo spazzola verso il basso.
3. Sollevarlo e staccarlo dal braccio.
4. Installare il gruppo spazzola in
ordine inverso rispetto alla
rimozione.
Tipo B
1. Sollevare il braccio tergicristallo.
OLMB073020
OLMB073021
OLMB073022
OLF074017

7-27
7

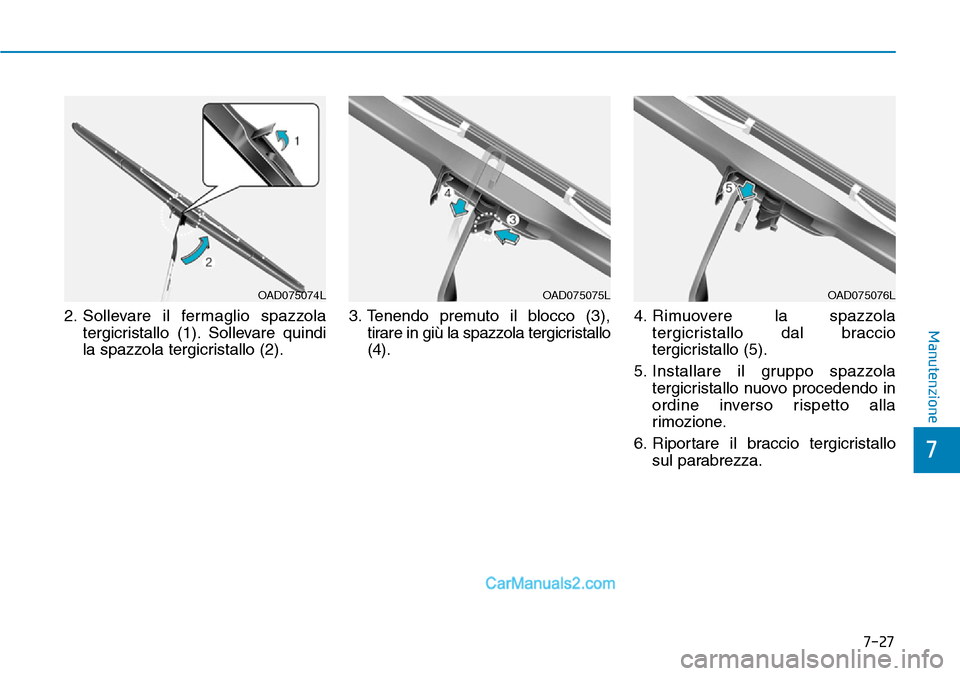

Manutenzione2. Sollevare il fermaglio spazzola
tergicristallo (1). Sollevare quindi
la spazzola tergicristallo (2).3. Tenendo premuto il blocco (3),
tirare in giù la spazzola tergicristallo
(4).4. Rimuovere la spazzola
tergicristallo dal braccio
tergicristallo (5).
5. Installare il gruppo spazzola
tergicristallo nuovo procedendo in
ordine inverso rispetto alla
rimozione.
6. Riportare il braccio tergicristallo
sul parabrezza.
OAD075074LOAD075075LOAD075076L
