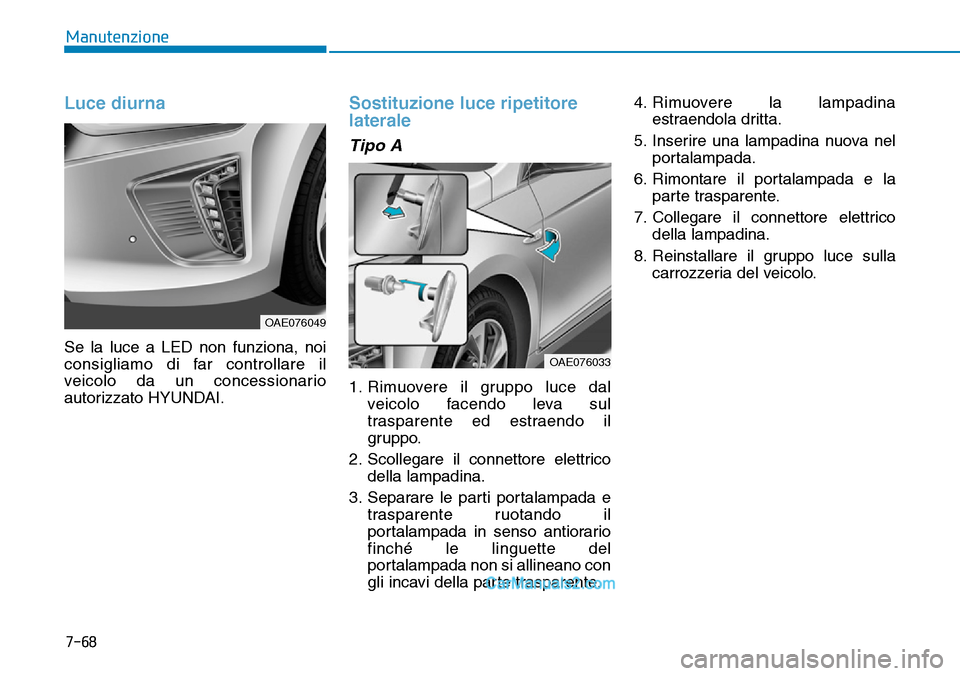

Luce diurna
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
Sostituzione luce ripetitore
laterale
Tipo A
1. Rimuovere il gruppo luce dal
veicolo facendo leva sul
trasparente ed estraendo il
gruppo.
2. Scollegare il connettore elettrico
della lampadina.
3. Separare le parti portalampada e
trasparente ruotando il
portalampada in senso antiorario
finché le linguette del
portalampada non si allineano con
gli incavi della parte trasparente.4. Rimuovere la lampadina
estraendola dritta.
5. Inserire una lampadina nuova nel
portalampada.
6. Rimontare il portalampada e la
parte trasparente.
7. Collegare il connettore elettrico
della lampadina.
8. Reinstallare il gruppo luce sulla
carrozzeria del veicolo.
OAE076049
OAE076033

7-69
7
Manutenzione

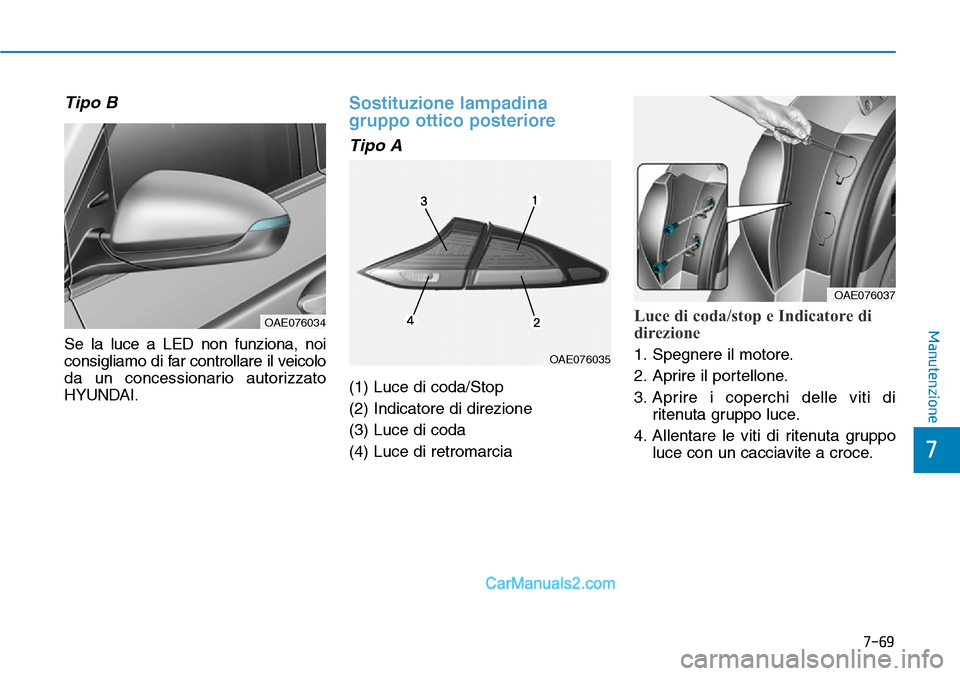

Tipo B
Se la luce a LED non funziona, noi
consigliamo di far controllare il veicolo
da un concessionario autorizzato
HYUNDAI.
Sostituzione lampadina
gruppo ottico posteriore
Tipo A
(1) Luce di coda/Stop
(2) Indicatore di direzione
(3) Luce di coda
(4) Luce di retromarcia
Luce di coda/stop e Indicatore di
direzione
1. Spegnere il motore.
2. Aprire il portellone.
3. Aprire i coperchi delle viti di
ritenuta gruppo luce.
4. Allentare le viti di ritenuta gruppo
luce con un cacciavite a croce.
OAE076034
OAE076035
OAE076037

7-70
Manutenzione

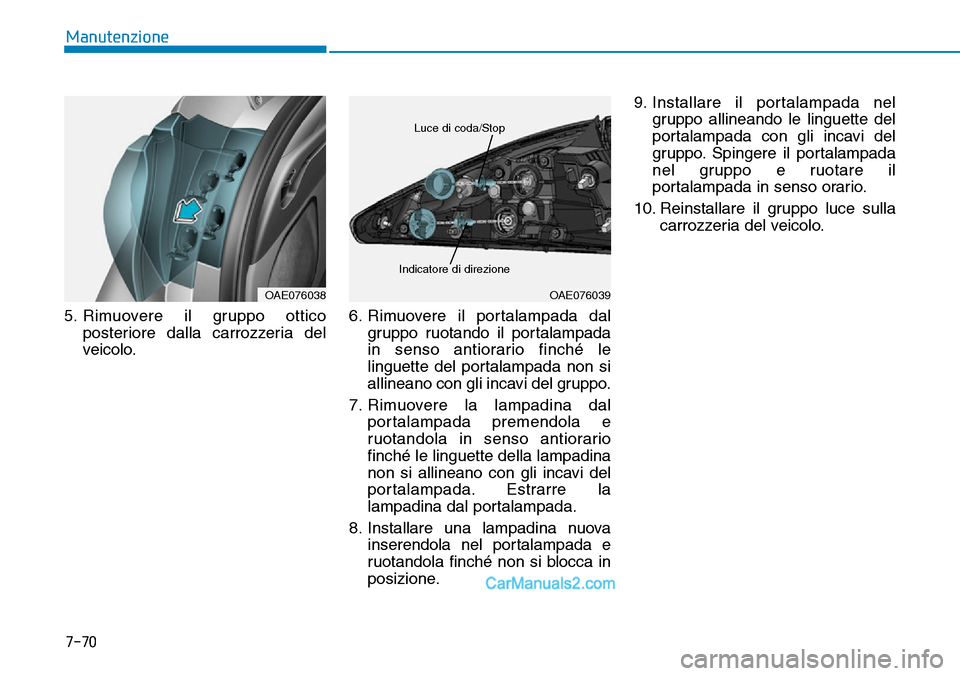

5. Rimuovere il gruppo ottico
posteriore dalla carrozzeria del
veicolo.6. Rimuovere il portalampada dal
gruppo ruotando il portalampada
in senso antiorario finché le
linguette del portalampada non si
allineano con gli incavi del gruppo.
7. Rimuovere la lampadina dal
portalampada premendola e
ruotandola in senso antiorario
finché le linguette della lampadina
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada.
8. Installare una lampadina nuova
inserendola nel portalampada e
ruotandola finché non si blocca in
posizione.9. Installare il portalampada nel
gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
10. Reinstallare il gruppo luce sulla
carrozzeria del veicolo.
OAE076038OAE076039
Luce di coda/Stop
Indicatore di direzione

7-71
7
ManutenzioneLuce di coda e luce di retromarcia

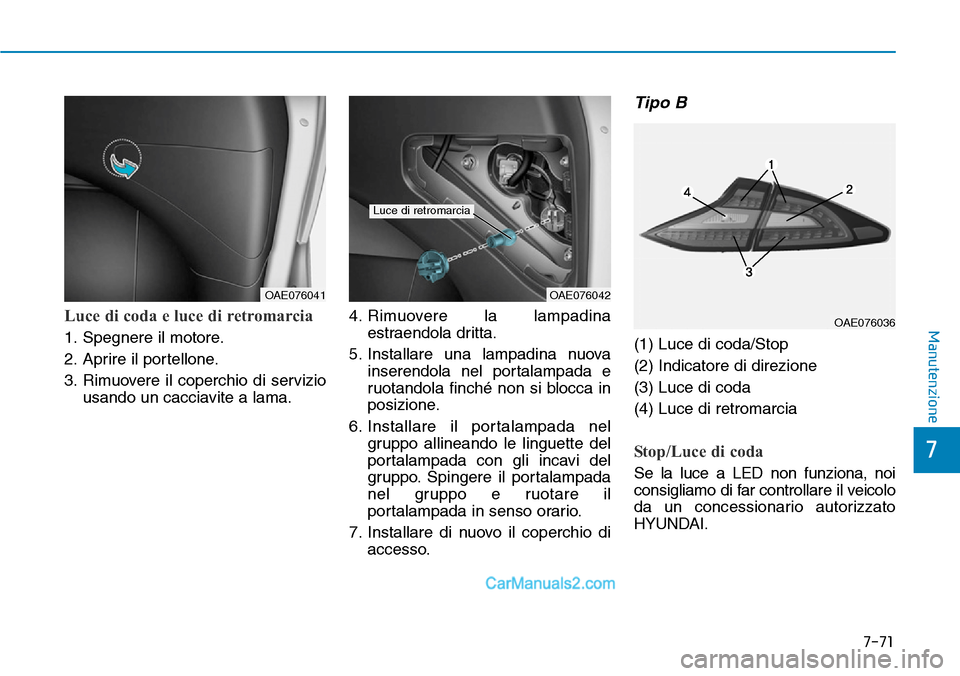

1. Spegnere il motore.
2. Aprire il portellone.
3. Rimuovere il coperchio di servizio
usando un cacciavite a lama.4. Rimuovere la lampadina
estraendola dritta.
5. Installare una lampadina nuova
inserendola nel portalampada e
ruotandola finché non si blocca in
posizione.
6. Installare il portalampada nel
gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
7. Installare di nuovo il coperchio di
accesso.
Tipo B
(1) Luce di coda/Stop
(2) Indicatore di direzione
(3) Luce di coda
(4) Luce di retromarcia
Stop/Luce di coda
Se la luce a LED non funziona, noi
consigliamo di far controllare il veicolo
da un concessionario autorizzato
HYUNDAI.
OAE076041OAE076042
Luce di retromarcia
OAE076036

7-72
Manutenzione

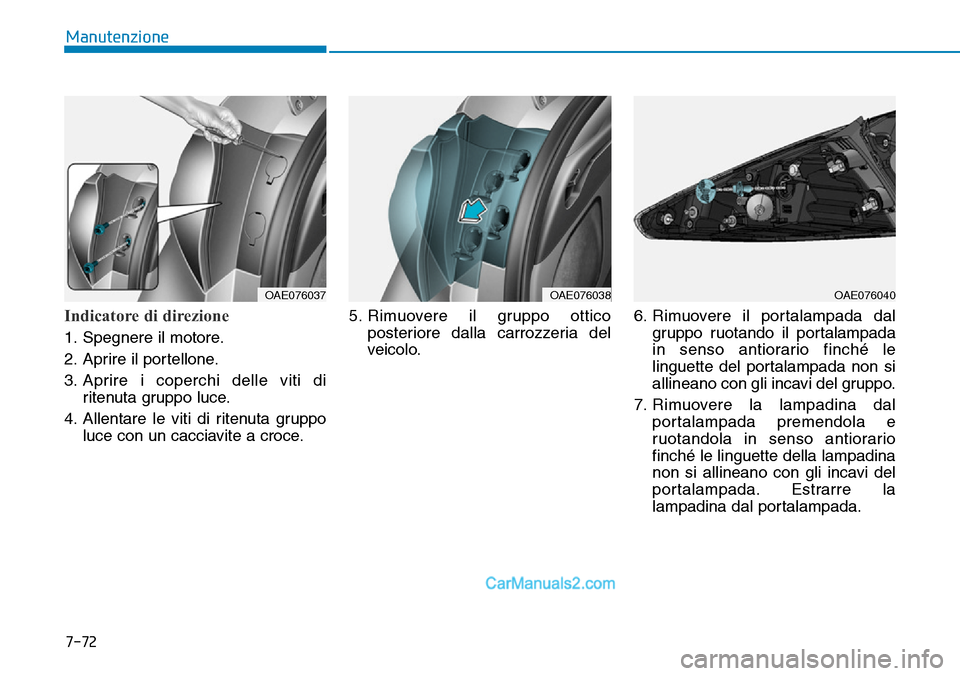

Indicatore di direzione
1. Spegnere il motore.
2. Aprire il portellone.
3. Aprire i coperchi delle viti di
ritenuta gruppo luce.
4. Allentare le viti di ritenuta gruppo
luce con un cacciavite a croce.5. Rimuovere il gruppo ottico
posteriore dalla carrozzeria del
veicolo.6. Rimuovere il portalampada dal
gruppo ruotando il portalampada
in senso antiorario finché le
linguette del portalampada non si
allineano con gli incavi del gruppo.
7. Rimuovere la lampadina dal
portalampada premendola e
ruotandola in senso antiorario
finché le linguette della lampadina
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada.
OAE076040OAE076038OAE076037

7-73
7
Manutenzione

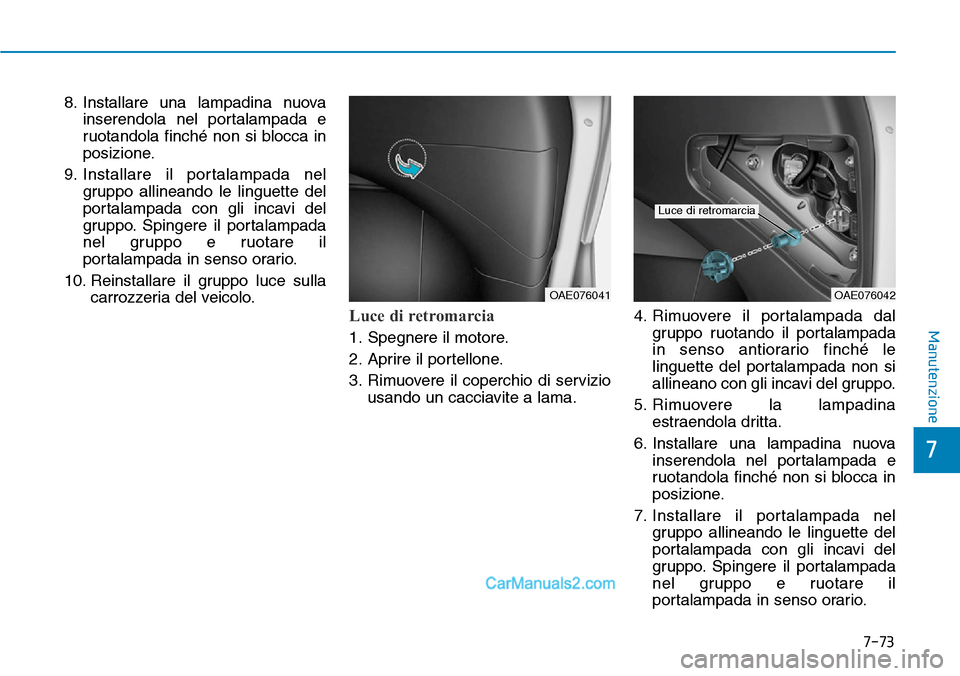

8. Installare una lampadina nuova
inserendola nel portalampada e
ruotandola finché non si blocca in
posizione.
9. Installare il portalampada nel
gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
10. Reinstallare il gruppo luce sulla
carrozzeria del veicolo.
Luce di retromarcia
1. Spegnere il motore.
2. Aprire il portellone.
3. Rimuovere il coperchio di servizio
usando un cacciavite a lama.4. Rimuovere il portalampada dal
gruppo ruotando il portalampada
in senso antiorario finché le
linguette del portalampada non si
allineano con gli incavi del gruppo.
5. Rimuovere la lampadina
estraendola dritta.
6. Installare una lampadina nuova
inserendola nel portalampada e
ruotandola finché non si blocca in
posizione.
7. Installare il portalampada nel
gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
OAE076041OAE076042
Luce di retromarcia

7-74
Manutenzione
8. Installare di nuovo il coperchio di
accesso.

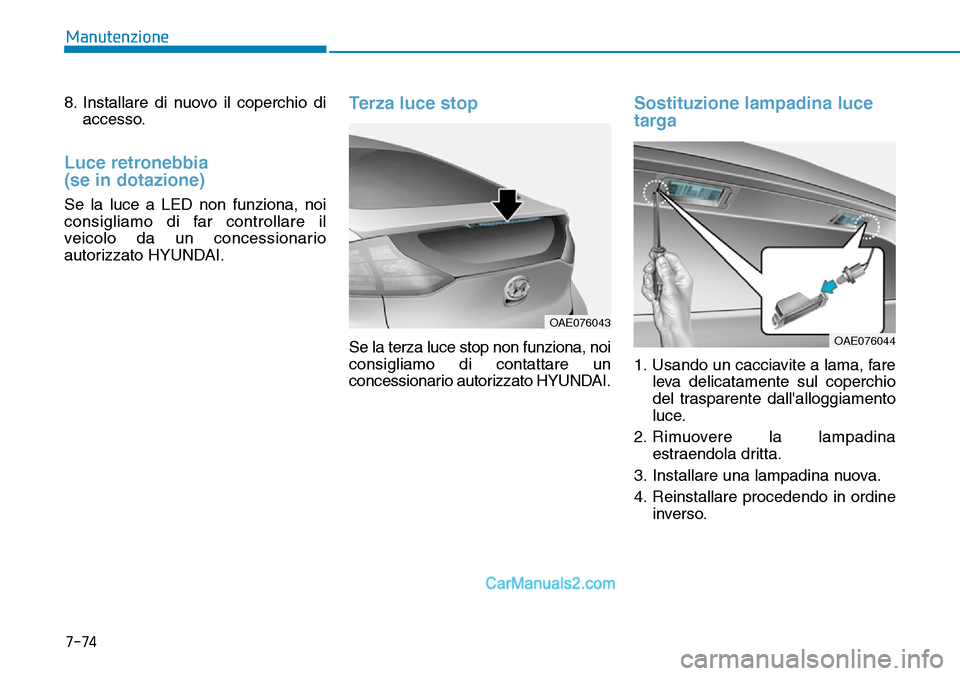

Luce retronebbia
(se in dotazione)
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
Terza luce stop
Se la terza luce stop non funziona, noi
consigliamo di contattare un
concessionario autorizzato HYUNDAI.
Sostituzione lampadina luce
targa
1. Usando un cacciavite a lama, fare
leva delicatamente sul coperchio
del trasparente dall'alloggiamento
luce.
2. Rimuovere la lampadina
estraendola dritta.
3. Installare una lampadina nuova.
4. Reinstallare procedendo in ordine
inverso.
OAE076043
OAE076044

7-75
7
Manutenzione

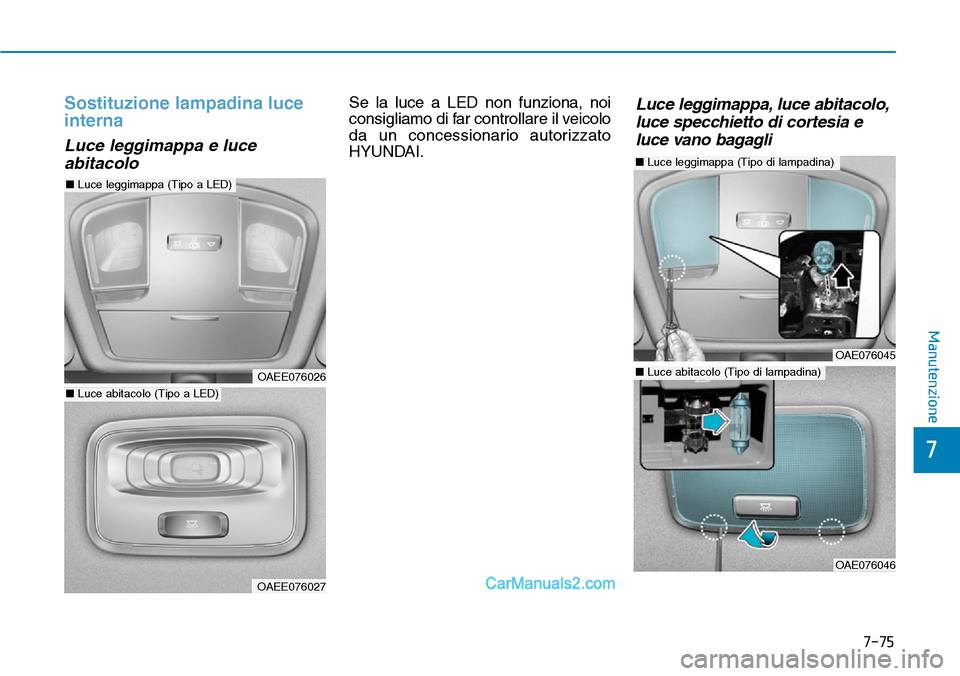

Sostituzione lampadina luce
interna
Luce leggimappa e luce
abitacolo
Se la luce a LED non funziona, noi
consigliamo di far controllare il veicolo
da un concessionario autorizzato
HYUNDAI.
■Luce leggimappa (Tipo di lampadina)
OAE076045
OAE076046
■Luce abitacolo (Tipo di lampadina)OAEE076026
OAEE076027
■Luce leggimappa (Tipo a LED)
■Luce abitacolo (Tipo a LED)
Luce leggimappa, luce abitacolo,
luce specchietto di cortesia e
luce vano bagagli
