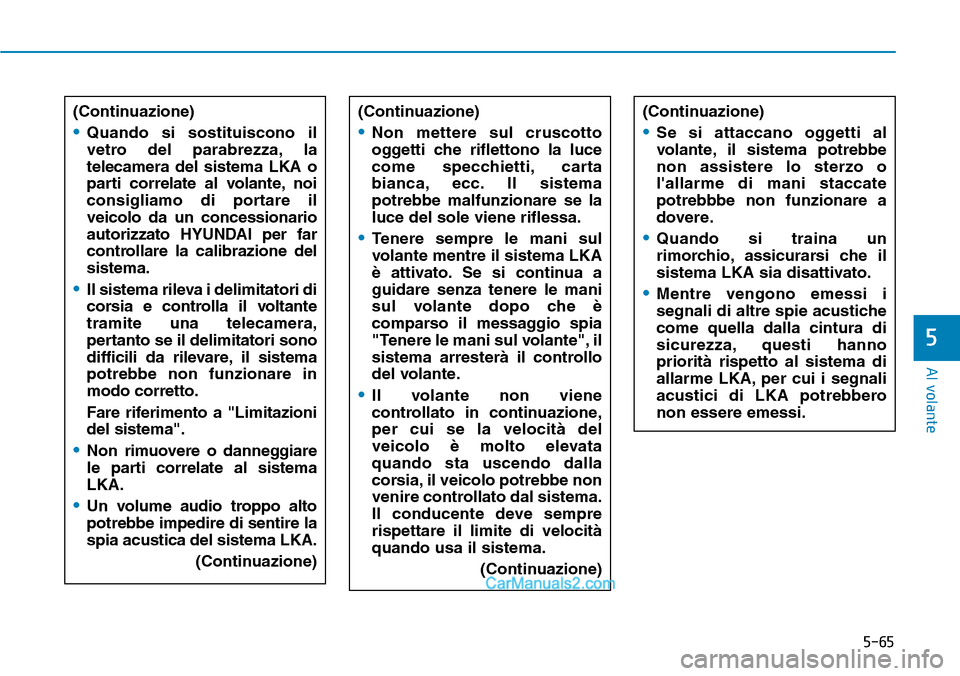

5-65
Al volante
5
(Continuazione)
•Quando si sostituiscono il
vetro del parabrezza, la
telecamera del sistema LKA o
parti correlate al volante, noi
consigliamo di portare il
veicolo da un concessionario
autorizzato HYUNDAI per far
controllare la calibrazione del
sistema.
•Il sistema rileva i delimitatori di
corsia e controlla il voltante
tramite una telecamera,
pertanto se il delimitatori sono
difficili da rilevare, il sistema
potrebbe non funzionare in
modo corretto.
Fare riferimento a "Limitazioni
del sistema".
•Non rimuovere o danneggiare
le parti correlate al sistema
LKA.
•Un volume audio troppo alto
potrebbe impedire di sentire la
spia acustica del sistema LKA.
(Continuazione)
(Continuazione)
•Non mettere sul cruscotto
oggetti che riflettono la luce
come specchietti, carta
bianca, ecc. Il sistema
potrebbe malfunzionare se la
luce del sole viene riflessa.
•Tenere sempre le mani sul
volante mentre il sistema LKA
è attivato. Se si continua a
guidare senza tenere le mani
sul volante dopo che è
comparso il messaggio spia
"Tenere le mani sul volante", il
sistema arresterà il controllo
del volante.
•Il volante non viene
controllato in continuazione,
per cui se la velocità del
veicolo è molto elevata
quando sta uscendo dalla
corsia, il veicolo potrebbe non
venire controllato dal sistema.
Il conducente deve sempre
rispettare il limite di velocità
quando usa il sistema.
(Continuazione)
(Continuazione)
•Se si attaccano oggetti al
volante, il sistema potrebbe
non assistere lo sterzo o
l'allarme di mani staccate
potrebbbe non funzionare a
dovere.
•Quando si traina un
rimorchio, assicurarsi che il
sistema LKA sia disattivato.
•Mentre vengono emessi i
segnali di altre spie acustiche
come quella dalla cintura di
sicurezza, questi hanno
priorità rispetto al sistema di
allarme LKA, per cui i segnali
acustici di LKA potrebbero
non essere emessi.

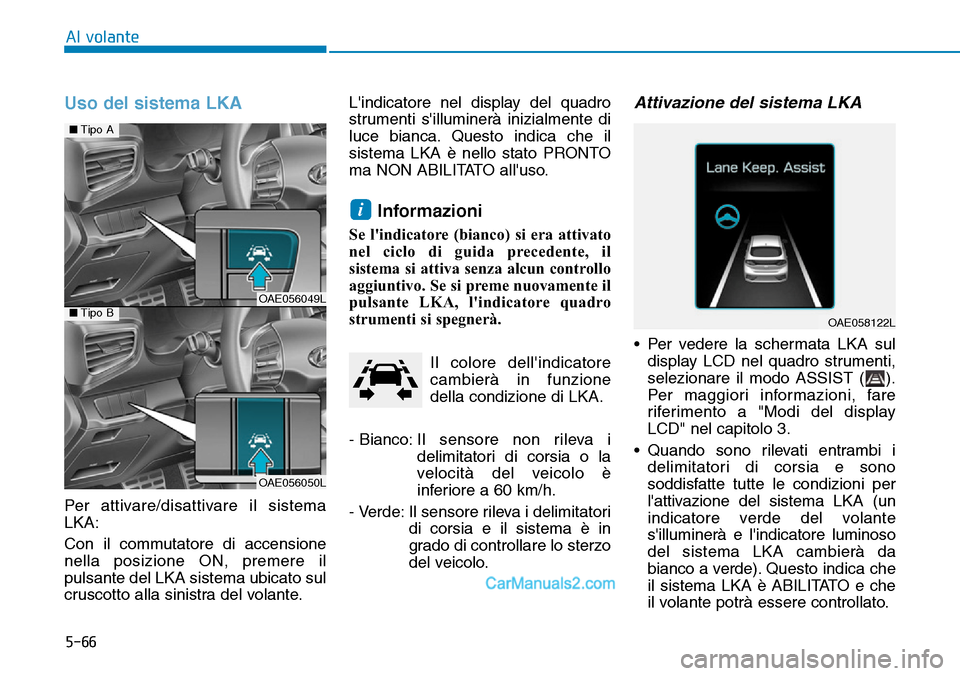

5-66
Al volante
Uso del sistema LKA
Per attivare/disattivare il sistema
LKA:
Con il commutatore di accensione
nella posizione ON, premere il
pulsante del LKA sistema ubicato sul
cruscotto alla sinistra del volante.L'indicatore nel display del quadro
strumenti s'illuminerà inizialmente di
luce bianca. Questo indica che il
sistema LKA è nello stato PRONTO
ma NON ABILITATO all'uso.
Informazioni
Se l'indicatore (bianco) si era attivato
nel ciclo di guida precedente, il
sistema si attiva senza alcun controllo
aggiuntivo. Se si preme nuovamente il
pulsante LKA, l'indicatore quadro
strumenti si spegnerà.
Il colore dell'indicatore
cambierà in funzione
della condizione di LKA.
- Bianco: Il sensore non rileva i
delimitatori di corsia o la
velocità del veicolo è
inferiore a 60 km/h.
- Verde: Il sensore rileva i delimitatori
di corsia e il sistema è in
grado di controllare lo sterzo
del veicolo.
Attivazione del sistema LKA
• Per vedere la schermata LKA sul
display LCD nel quadro strumenti,
selezionare il modo ASSIST ( ).
Per maggiori informazioni, fare
riferimento a "Modi del display
LCD" nel capitolo 3.
• Quando sono rilevati entrambi i
delimitatori di corsia e sono
soddisfatte tutte le condizioni per
l'attivazione del sistema LKA (un
indicatore verde del volante
s'illuminerà e l'indicatore luminoso
del sistema LKA cambierà da
bianco a verde).Questo indica che
il sistema LKA è ABILITATO e che
il volante potrà essere controllato.
i
OAE058122L
■Tipo A
OAE056049L■Tipo B
OAE056050L

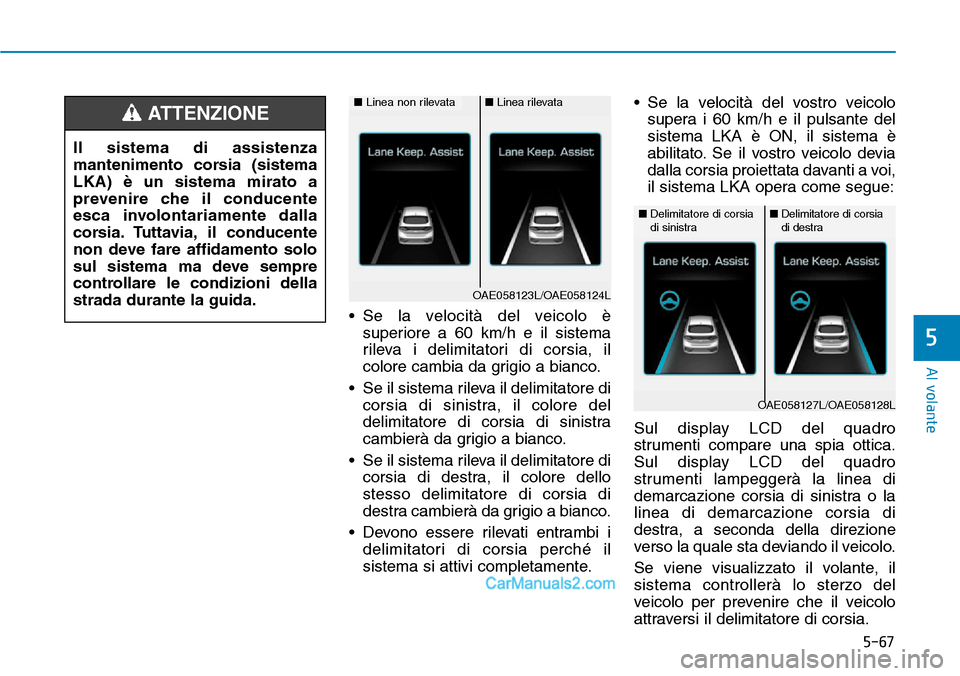

5-67
Al volante
5
• Se la velocità del veicolo è
superiore a 60 km/h e il sistema
rileva i delimitatori di corsia, il
colore cambia da grigio a bianco.
• Se il sistema rileva il delimitatore di
corsia di sinistra, il colore del
delimitatore di corsia di sinistra
cambierà da grigio a bianco.
• Se il sistema rileva il delimitatore di
corsia di destra, il colore dello
stesso delimitatore di corsia di
destra cambierà da grigio a bianco.
• Devono essere rilevati entrambi i
delimitatori di corsia perché il
sistema si attivi completamente.• Se la velocità del vostro veicolo
supera i 60 km/h e il pulsante del
sistema LKA è ON, il sistema è
abilitato. Se il vostro veicolo devia
dalla corsia proiettata davanti a voi,
il sistema LKA opera come segue:
Sul display LCD del quadro
strumenti compare una spia ottica.
Sul display LCD del quadro
strumenti lampeggerà la linea di
demarcazione corsia di sinistra o la
linea di demarcazione corsia di
destra, a seconda della direzione
verso la quale sta deviando il veicolo.
Se viene visualizzato il volante, il
sistema controllerà lo sterzo del
veicolo per prevenire che il veicolo
attraversi il delimitatore di corsia. Il sistema di assistenza
mantenimento corsia (sistema
LKA) è un sistema mirato a
prevenire che il conducente
esca involontariamente dalla
corsia. Tuttavia, il conducente
non deve fare affidamento solo
sul sistema ma deve sempre
controllare le condizioni della
strada durante la guida.
ATTENZIONE
■Delimitatore di corsia
di sinistra■Delimitatore di corsia
di destra
OAE058127L/OAE058128L
■Linea non rilevata■Linea rilevata
OAE058123L/OAE058124L

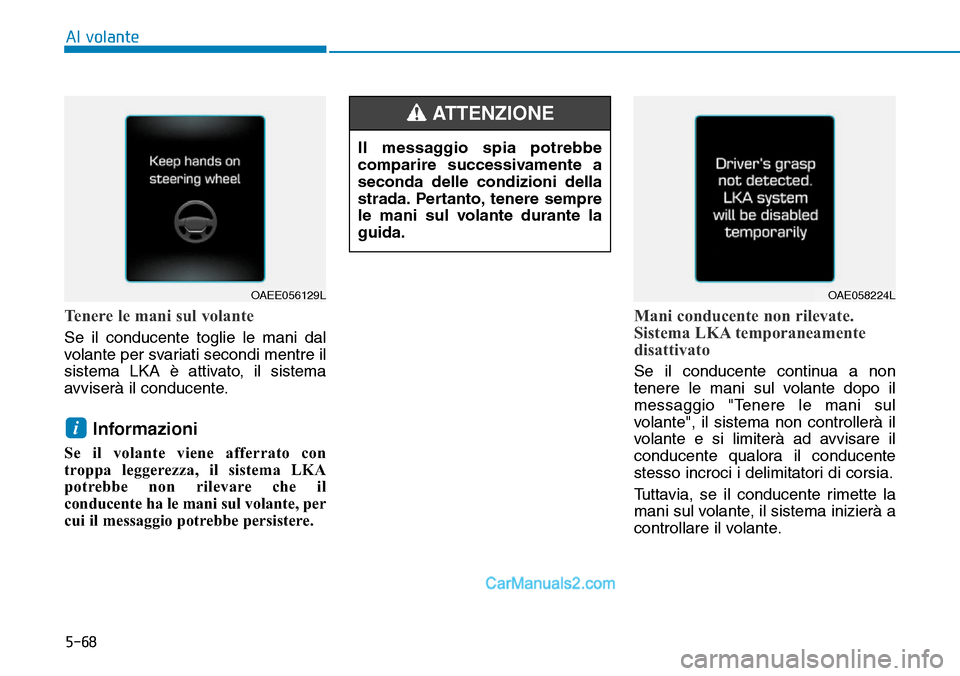

5-68
Al volante
Tenere le mani sul volante
Se il conducente toglie le mani dal
volante per svariati secondi mentre il
sistema LKA è attivato, il sistema
avviserà il conducente.
Informazioni
Se il volante viene afferrato con
troppa leggerezza, il sistema LKA
potrebbe non rilevare che il
conducente ha le mani sul volante, per
cui il messaggio potrebbe persistere.
Mani conducente non rilevate.
Sistema LKA temporaneamente
disattivato
Se il conducente continua a non
tenere le mani sul volante dopo il
messaggio "Tenere le mani sul
volante", il sistema non controllerà il
volante e si limiterà ad avvisare il
conducente qualora il conducente
stesso incroci i delimitatori di corsia.
Tuttavia, se il conducente rimette la
mani sul volante, il sistema inizierà a
controllare il volante.
i
Il messaggio spia potrebbe
comparire successivamente a
seconda delle condizioni della
strada. Pertanto, tenere sempre
le mani sul volante durante la
guida.
ATTENZIONE
OAEE056129LOAE058224L

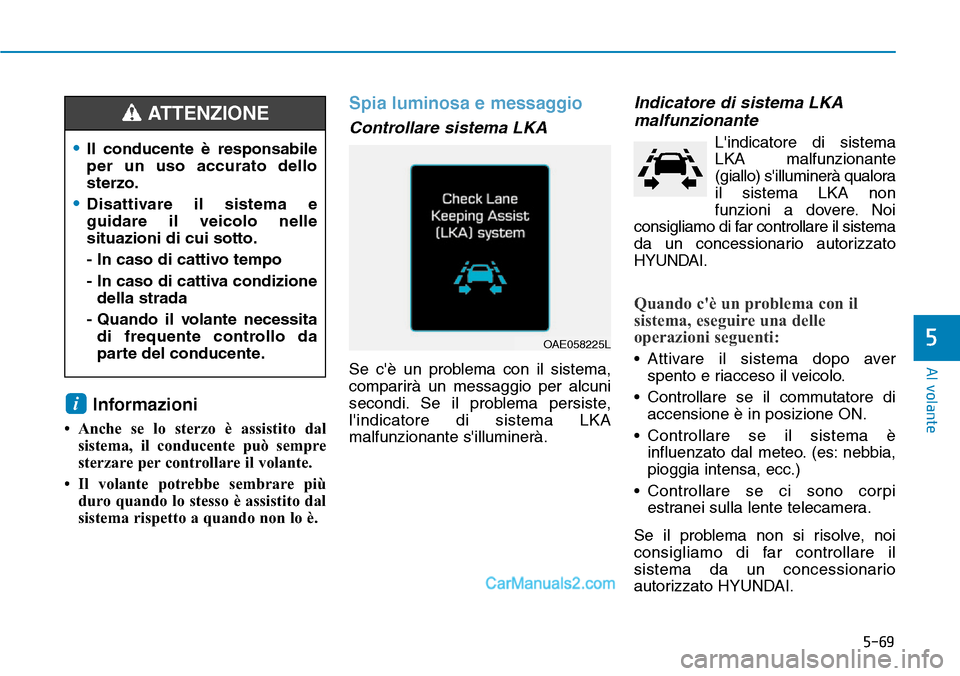

5-69
Al volante
5
Informazioni
• Anche se lo sterzo è assistito dal
sistema, il conducente può sempre
sterzare per controllare il volante.
• Il volante potrebbe sembrare più
duro quando lo stesso è assistito dal
sistema rispetto a quando non lo è.
Spia luminosa e messaggio
Controllare sistema LKA
Se c'è un problema con il sistema,
comparirà un messaggio per alcuni
secondi. Se il problema persiste,
l'indicatore di sistema LKA
malfunzionante s'illuminerà.
Indicatore di sistema LKA
malfunzionante
L'indicatore di sistema
LKA malfunzionante
(giallo) s'illuminerà qualora
il sistema LKA non
funzioni a dovere. Noi
consigliamo di far controllare il sistema
da un concessionario autorizzato
HYUNDAI.
Quando c'è un problema con il
sistema, eseguire una delle
operazioni seguenti:
• Attivare il sistema dopo aver
spento e riacceso il veicolo.
• Controllare se il commutatore di
accensione è in posizione ON.
• Controllare se il sistema è
influenzato dal meteo. (es: nebbia,
pioggia intensa, ecc.)
• Controllare se ci sono corpi
estranei sulla lente telecamera.
Se il problema non si risolve, noi
consigliamo di far controllare il
sistema da un concessionario
autorizzato HYUNDAI.
i
•Il conducente è responsabile
per un uso accurato dello
sterzo.
•Disattivare il sistema e
guidare il veicolo nelle
situazioni di cui sotto.
- In caso di cattivo tempo
- In caso di cattiva condizione
della strada
- Quando il volante necessita
di frequente controllo da
parte del conducente.
ATTENZIONE
OAE058225L

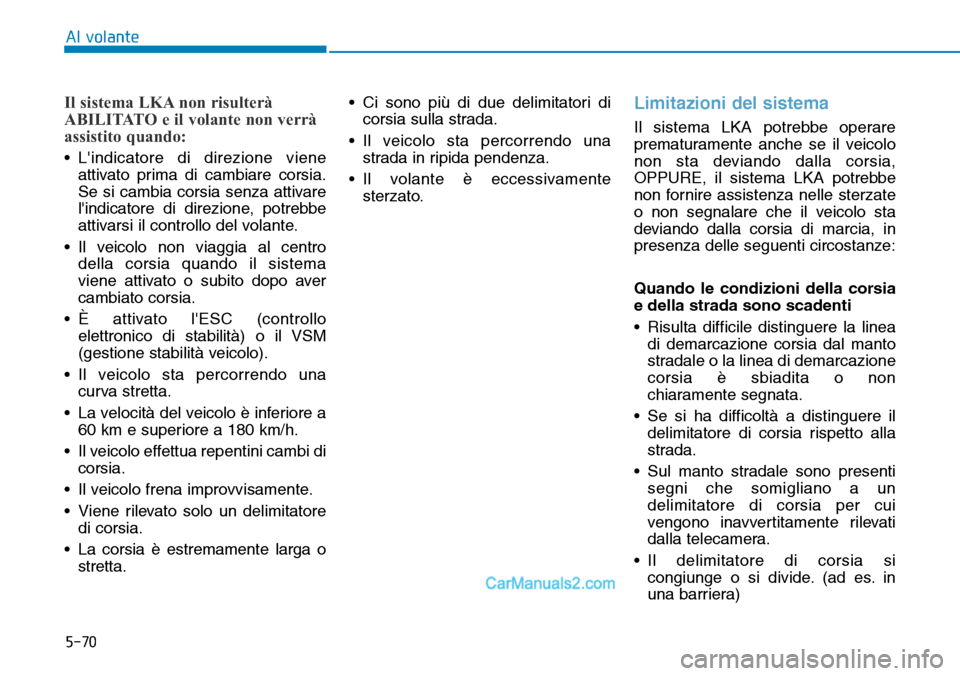

5-70
Al volante
Il sistema LKA non risulterà
ABILITATO e il volante non verrà
assistito quando:
• L'indicatore di direzione viene
attivato prima di cambiare corsia.
Se si cambia corsia senza attivare
l'indicatore di direzione, potrebbe
attivarsi il controllo del volante.
• Il veicolo non viaggia al centro
della corsia quando il sistema
viene attivato o subito dopo aver
cambiato corsia.
• È attivato l'ESC (controllo
elettronico di stabilità) o il VSM
(gestione stabilità veicolo).
• Il veicolo sta percorrendo una
curva stretta.
• La velocità del veicolo è inferiore a
60 km e superiore a 180 km/h.
• Il veicolo effettua repentini cambi di
corsia.
• Il veicolo frena improvvisamente.
• Viene rilevato solo un delimitatore
di corsia.
• La corsia è estremamente larga o
stretta.• Ci sono più di due delimitatori di
corsia sulla strada.
• Il veicolo sta percorrendo una
strada in ripida pendenza.
• Il volante è eccessivamente
sterzato.
Limitazioni del sistema
Il sistema LKA potrebbe operare
prematuramente anche se il veicolo
non sta deviando dalla corsia,
OPPURE, il sistema LKA potrebbe
non fornire assistenza nelle sterzate
o non segnalare che il veicolo sta
deviando dalla corsia di marcia, in
presenza delle seguenti circostanze:
Quando le condizioni della corsia
e della strada sono scadenti
• Risulta difficile distinguere la linea
di demarcazione corsia dal manto
stradale o la linea di demarcazione
corsia è sbiadita o non
chiaramente segnata.
• Se si ha difficoltà a distinguere il
delimitatore di corsia rispetto alla
strada.
• Sul manto stradale sono presenti
segni che somigliano a un
delimitatore di corsia per cui
vengono inavvertitamente rilevati
dalla telecamera.
• Il delimitatore di corsia si
congiunge o si divide. (ad es. in
una barriera)

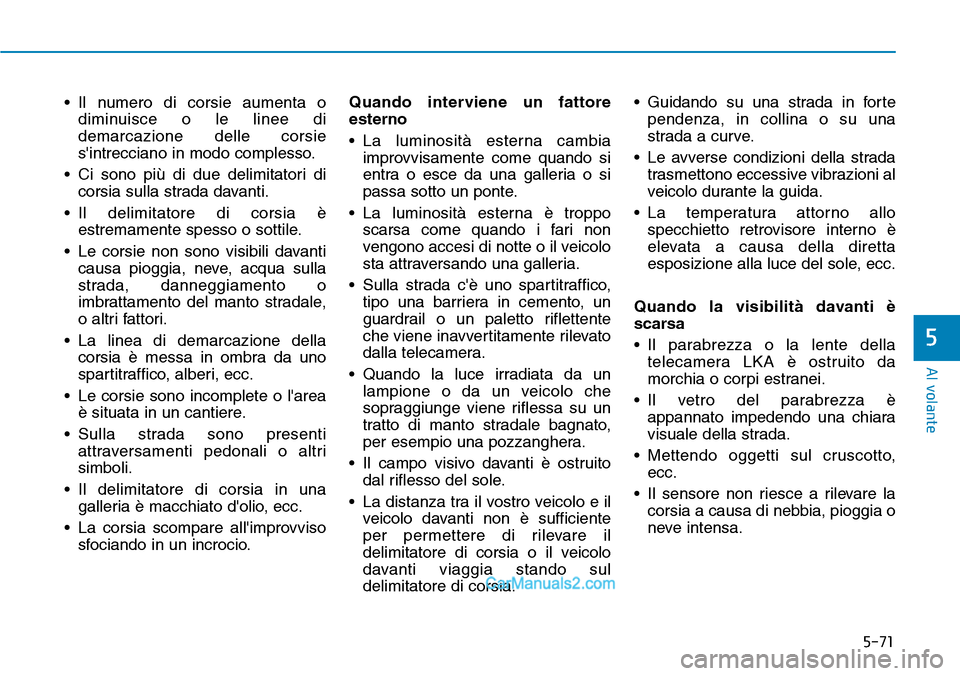

5-71
Al volante
5
• Il numero di corsie aumenta o
diminuisce o le linee di
demarcazione delle corsie
s'intrecciano in modo complesso.
• Ci sono più di due delimitatori di
corsia sulla strada davanti.
• Il delimitatore di corsia è
estremamente spesso o sottile.
• Le corsie non sono visibili davanti
causa pioggia, neve, acqua sulla
strada, danneggiamento o
imbrattamento del manto stradale,
o altri fattori.
• La linea di demarcazione della
corsia è messa in ombra da uno
spartitraffico, alberi, ecc.
• Le corsie sono incomplete o l'area
è situata in un cantiere.
• Sulla strada sono presenti
attraversamenti pedonali o altri
simboli.
• Il delimitatore di corsia in una
galleria è macchiato d'olio, ecc.
• La corsia scompare all'improvviso
sfociando in un incrocio.Quando interviene un fattore
esterno
• La luminosità esterna cambia
improvvisamente come quando si
entra o esce da una galleria o si
passa sotto un ponte.
• La luminosità esterna è troppo
scarsa come quando i fari non
vengono accesi di notte o il veicolo
sta attraversando una galleria.
• Sulla strada c'è uno spartitraffico,
tipo una barriera in cemento, un
guardrail o un paletto riflettente
che viene inavvertitamente rilevato
dalla telecamera.
• Quando la luce irradiata da un
lampione o da un veicolo che
sopraggiunge viene riflessa su un
tratto di manto stradale bagnato,
per esempio una pozzanghera.
• Il campo visivo davanti è ostruito
dal riflesso del sole.
• La distanza tra il vostro veicolo e il
veicolo davanti non è sufficiente
per permettere di rilevare il
delimitatore di corsia o il veicolo
davanti viaggia stando sul
delimitatore di corsia.• Guidando su una strada in forte
pendenza, in collina o su una
strada a curve.
• Le avverse condizioni della strada
trasmettono eccessive vibrazioni al
veicolo durante la guida.
• La temperatura attorno allo
specchietto retrovisore interno è
elevata a causa della diretta
esposizione alla luce del sole, ecc.
Quando la visibilità davanti è
scarsa
• Il parabrezza o la lente della
telecamera LKA è ostruito da
morchia o corpi estranei.
• Il vetro del parabrezza è
appannato impedendo una chiara
visuale della strada.
• Mettendo oggetti sul cruscotto,
ecc.
• Il sensore non riesce a rilevare la
corsia a causa di nebbia, pioggia o
neve intensa.

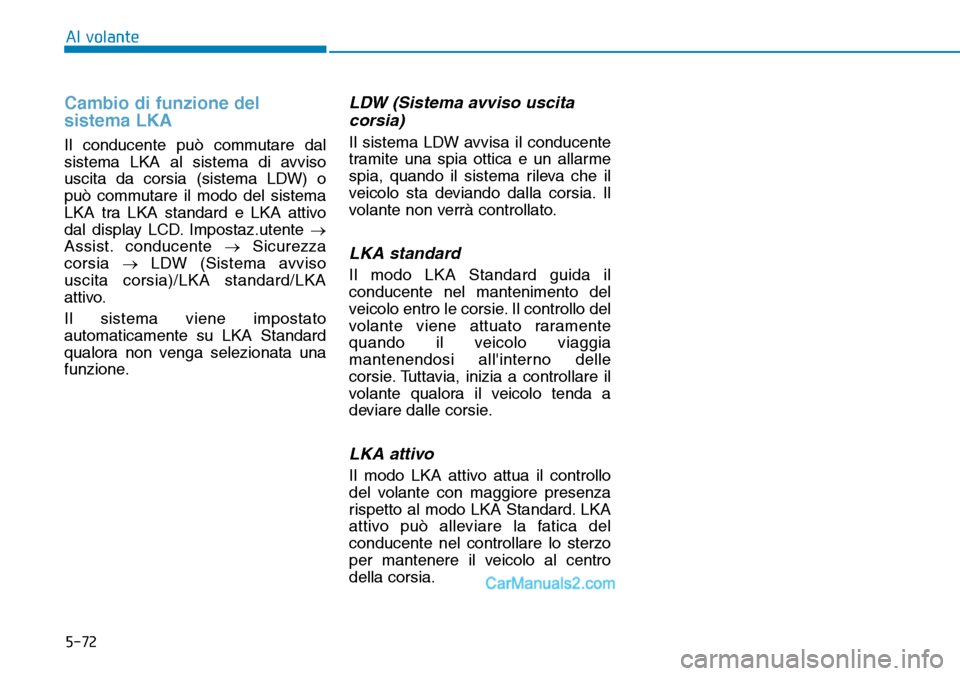

5-72
Al volante
Cambio di funzione del
sistema LKA
Il conducente può commutare dal
sistema LKA al sistema di avviso
uscita da corsia (sistema LDW) o
può commutare il modo del sistema
LKA tra LKA standard e LKA attivo
dal display LCD. Impostaz.utente →
Assist. conducente →Sicurezza
corsia →LDW (Sistema avviso
uscita corsia)/LKA standard/LKA
attivo.
Il sistema viene impostato
automaticamente su LKA Standard
qualora non venga selezionata una
funzione.
LDW (Sistema avviso uscita
corsia)
Il sistema LDW avvisa il conducente
tramite una spia ottica e un allarme
spia, quando il sistema rileva che il
veicolo sta deviando dalla corsia. Il
volante non verrà controllato.
LKA standard
Il modo LKA Standard guida il
conducente nel mantenimento del
veicolo entro le corsie. Il controllo del
volante viene attuato raramente
quando il veicolo viaggia
mantenendosi all'interno delle
corsie. Tuttavia, inizia a controllare il
volante qualora il veicolo tenda a
deviare dalle corsie.
LKA attivo
Il modo LKA attivo attua il controllo
del volante con maggiore presenza
rispetto al modo LKA Standard. LKA
attivo può alleviare la fatica del
conducente nel controllare lo sterzo
per mantenere il veicolo al centro
della corsia.
