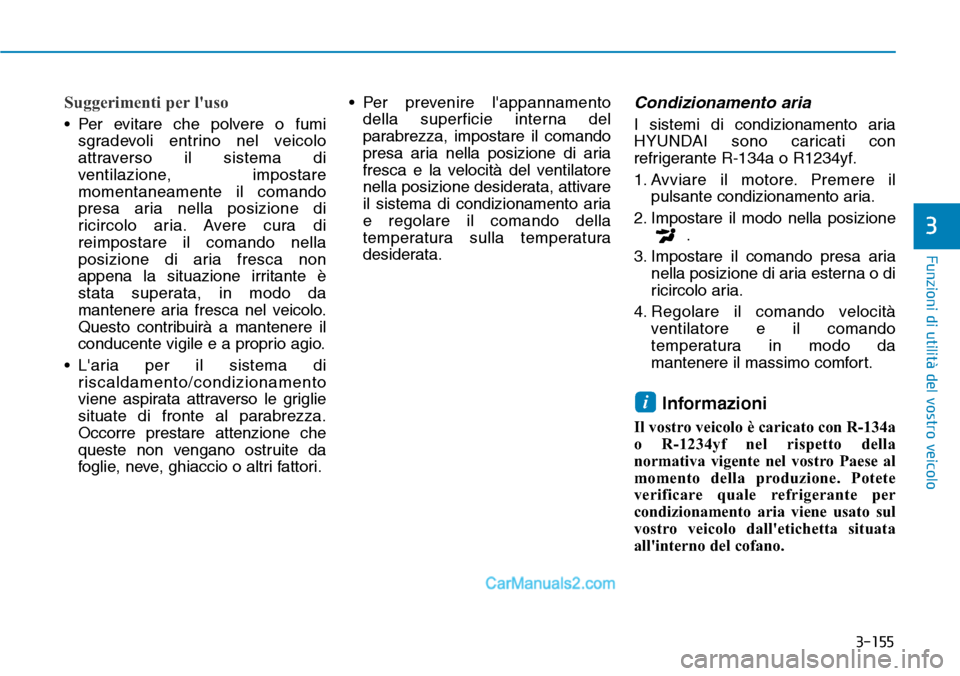

3-155
Funzioni di utilità del vostro veicolo
3
Suggerimenti per l'uso
• Per evitare che polvere o fumi
sgradevoli entrino nel veicolo
attraverso il sistema di
ventilazione, impostare
momentaneamente il comando
presa aria nella posizione di
ricircolo aria. Avere cura di
reimpostare il comando nella
posizione di aria fresca non
appena la situazione irritante è
stata superata, in modo da
mantenere aria fresca nel veicolo.
Questo contribuirà a mantenere il
conducente vigile e a proprio agio.
• L'aria per il sistema di
riscaldamento/condizionamento
viene aspirata attraverso le griglie
situate di fronte al parabrezza.
Occorre prestare attenzione che
queste non vengano ostruite da
foglie, neve, ghiaccio o altri fattori.• Per prevenire l'appannamento
della superficie interna del
parabrezza, impostare il comando
presa aria nella posizione di aria
fresca e la velocità del ventilatore
nella posizione desiderata, attivare
il sistema di condizionamento aria
e regolare il comando della
temperatura sulla temperatura
desiderata.
Condizionamento aria
I sistemi di condizionamento aria
HYUNDAI sono caricati con
refrigerante R-134a o R1234yf.
1. Avviare il motore. Premere il
pulsante condizionamento aria.
2. Impostare il modo nella posizione
.
3. Impostare il comando presa aria
nella posizione di aria esterna o di
ricircolo aria.
4. Regolare il comando velocità
ventilatore e il comando
temperatura in modo da
mantenere il massimo comfort.
Informazioni
Il vostro veicolo è caricato con R-134a
o R-1234yf nel rispetto della
normativa vigente nel vostro Paese al
momento della produzione. Potete
verificare quale refrigerante per
condizionamento aria viene usato sul
vostro veicolo dall'etichetta situata
all'interno del cofano.
i

3-156
Funzioni di utilità del vostro veicolo
• Il sistema refrigerante deve
essere maneggiato solo da
tecnici addestrati e autorizzati
per assicurare che funzioni
correttamente e in sicurezza.
• Il sistema refrigerante deve
essere maneggiato in un luogo
adeguatamente ventilato.
• L'evaporatore (serpentina
raffreddante) per
condizionamento aria non deve
mai essere riparato o sostituito
con uno che è stato rimosso da
un veicolo usato o
cannibalizzato e i nuovi
evaporatori MAC di ricambio
devono essere certificati (ed
etichettati) come previsto dallo
Standard SAE J2842.
Informazioni
• Quando si usa il sistema di
condizionamento aria, monitorare
attentamente il termometro mentre
si viaggia in salita o in un traffico
congestionato quando le
temperature esterne sono alte. Il
funzionamento del sistema di
condizionamento aria potrebbe
causare il surriscaldamento del
motore. Continuare a usare il
ventilatore ma disattivare il sistema
di condizionamento aria se il
termometro indica un
surriscaldamento del motore.
• Quando si aprono i finestrini con un
clima umido, il condizionamento
aria può favorire la formazione di
gocce d'acqua all'interno del
veicolo. Siccome un gocciolamento
d'acqua eccessivo potrebbe
danneggiare i dispositivi elettrici, il
condizionamento aria deve essere
usato solo con finestrini chiusi.
Suggerimenti sul funzionamento del
sistema di condizionamento aria
• Se il veicolo è rimasto
parcheggiata esposto alla luce del
sole in un giorno caldo, aprire per
un breve periodo di tempo i
finestrini per far uscire l'aria calda
dal veicolo.
• Usare il condizionamento aria per
ridurre l'umidità e la condensa
all'interno del veicolo nei giorni
piovosi o umidi.
• Mentre il sistema di
condizionamento aria è in
funzione, a volte si possono notare
lievi variazioni del regime motore
quando il compressore del
condizionamento aria si attiva e
disattiva. Questa è una normale
caratteristica di funzionamento del
sistema.
• Usare il sistema di
condizionamento aria una volta a
mese per qualche minuto in modo
da assicurare la massima
funzionalità del sistema.
iNOTA

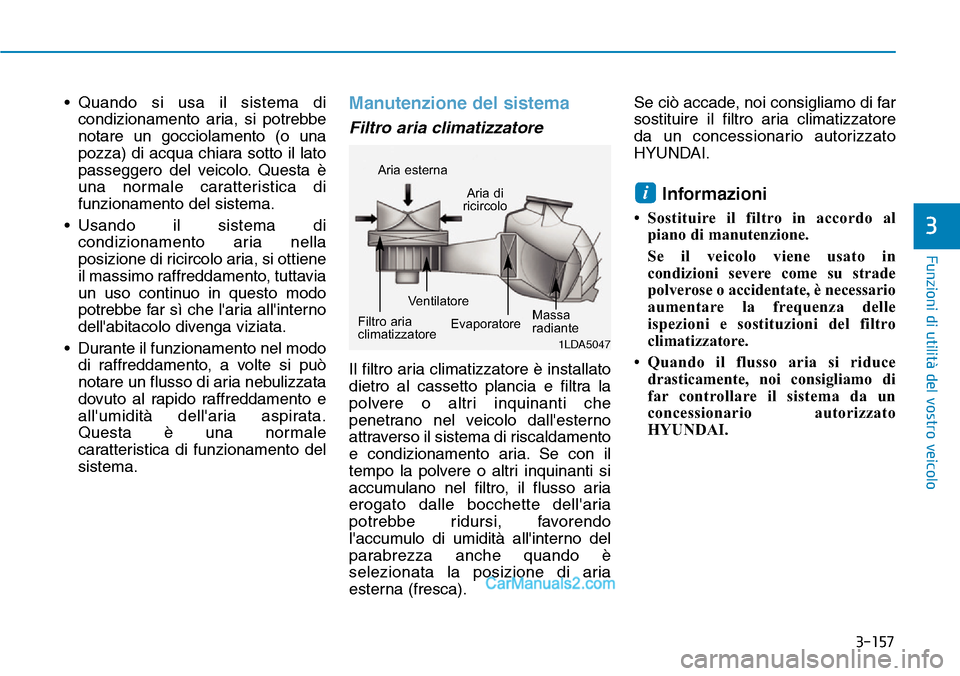

3-157
Funzioni di utilità del vostro veicolo
3
• Quando si usa il sistema di
condizionamento aria, si potrebbe
notare un gocciolamento (o una
pozza) di acqua chiara sotto il lato
passeggero del veicolo. Questa è
una normale caratteristica di
funzionamento del sistema.
• Usando il sistema di
condizionamento aria nella
posizione di ricircolo aria, si ottiene
il massimo raffreddamento, tuttavia
un uso continuo in questo modo
potrebbe far sì che l'aria all'interno
dell'abitacolo divenga viziata.
• Durante il funzionamento nel modo
di raffreddamento, a volte si può
notare un flusso di aria nebulizzata
dovuto al rapido raffreddamento e
all'umidità dell'aria aspirata.
Questa è una normale
caratteristica di funzionamento del
sistema.Manutenzione del sistema
Filtro aria climatizzatore
Il filtro aria climatizzatore è installato
dietro al cassetto plancia e filtra la
polvere o altri inquinanti che
penetrano nel veicolo dall'esterno
attraverso il sistema di riscaldamento
e condizionamento aria. Se con il
tempo la polvere o altri inquinanti si
accumulano nel filtro, il flusso aria
erogato dalle bocchette dell'aria
potrebbe ridursi, favorendo
l'accumulo di umidità all'interno del
parabrezza anche quando è
selezionata la posizione di aria
esterna (fresca).Se ciò accade, noi consigliamo di far
sostituire il filtro aria climatizzatore
da un concessionario autorizzato
HYUNDAI.
Informazioni
• Sostituire il filtro in accordo al
piano di manutenzione.
Se il veicolo viene usato in
condizioni severe come su strade
polverose o accidentate, è necessario
aumentare la frequenza delle
ispezioni e sostituzioni del filtro
climatizzatore.
• Quando il flusso aria si riduce
drasticamente, noi consigliamo di
far controllare il sistema da un
concessionario autorizzato
HYUNDAI.
i
1LDA5047
Aria esterna
Aria di
ricircolo
Filtro aria
climatizzatoreVentilatore
EvaporatoreMassa
radiante

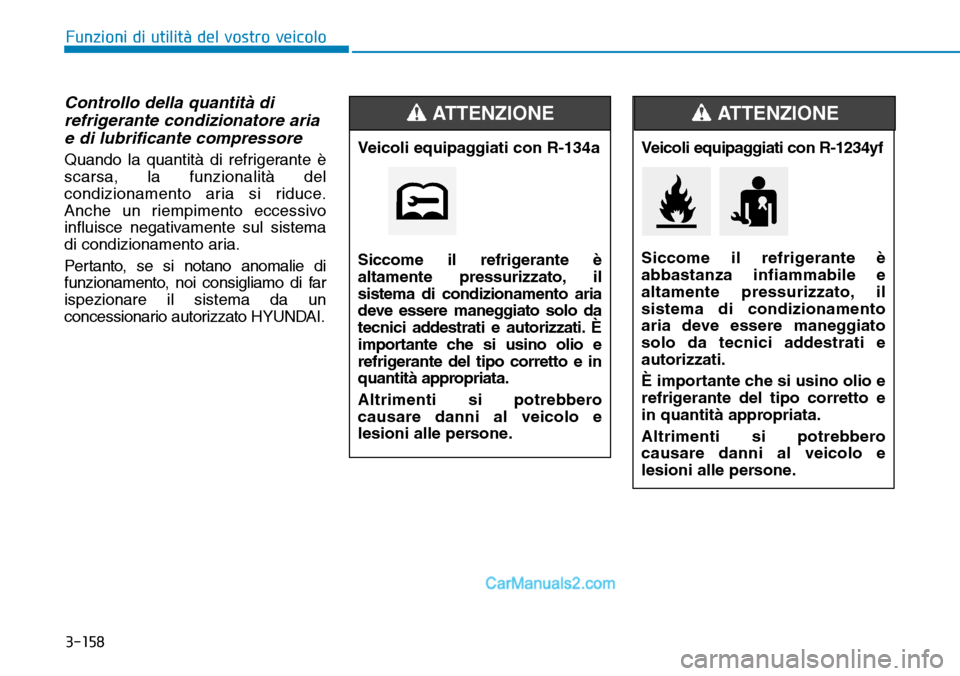

3-158
Funzioni di utilità del vostro veicolo
Controllo della quantità di
refrigerante condizionatore aria
e di lubrificante compressore
Quando la quantità di refrigerante è
scarsa, la funzionalità del
condizionamento aria si riduce.
Anche un riempimento eccessivo
influisce negativamente sul sistema
di condizionamento aria.
Pertanto, se si notano anomalie di
funzionamento, noi consigliamo di far
ispezionare il sistema da un
concessionario autorizzato HYUNDAI.Veicoli equipaggiati con R-1234yf
Siccome il refrigerante è
abbastanza infiammabile e
altamente pressurizzato, il
sistema di condizionamento
aria deve essere maneggiato
solo da tecnici addestrati e
autorizzati.
È importante che si usino olio e
refrigerante del tipo corretto e
in quantità appropriata.
Altrimenti si potrebbero
causare danni al veicolo e
lesioni alle persone.
ATTENZIONE
Veicoli equipaggiati con R-134a
Siccome il refrigerante è
altamente pressurizzato, il
sistema di condizionamento aria
deve essere maneggiato solo da
tecnici addestrati e autorizzati. È
importante che si usino olio e
refrigerante del tipo corretto e in
quantità appropriata.
Altrimenti si potrebbero
causare danni al veicolo e
lesioni alle persone.
ATTENZIONE

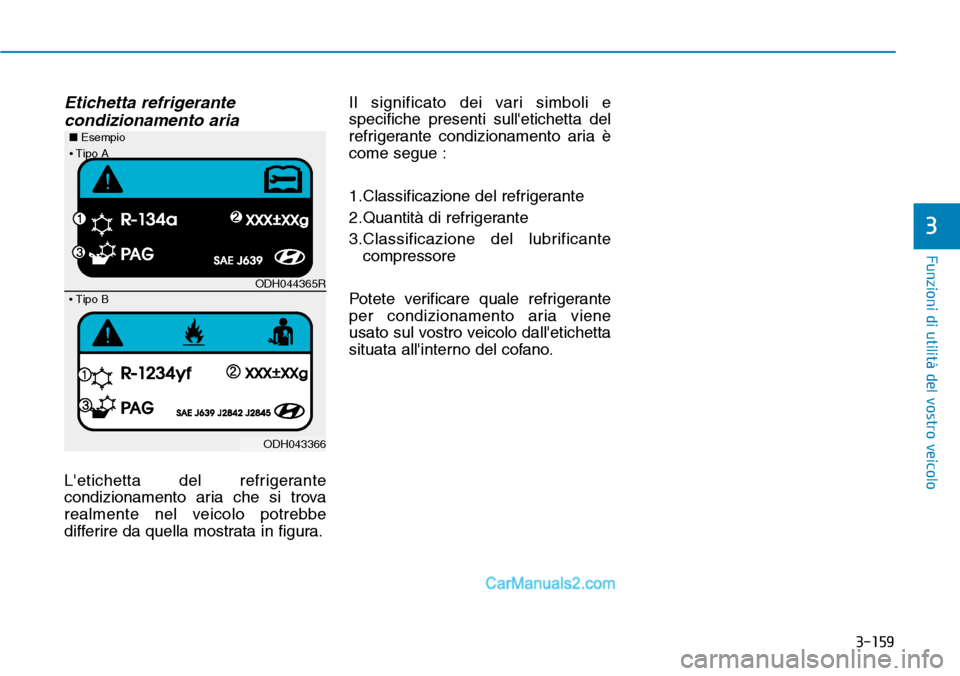

3-159
Funzioni di utilità del vostro veicolo
3
Etichetta refrigerante
condizionamento aria
L'etichetta del refrigerante
condizionamento aria che si trova
realmente nel veicolo potrebbe
differire da quella mostrata in figura.Il significato dei vari simboli e
specifiche presenti sull'etichetta del
refrigerante condizionamento aria è
come segue :
1.Classificazione del refrigerante
2.Quantità di refrigerante
3.Classificazione del lubrificante
compressore
Potete verificare quale refrigerante
per condizionamento aria viene
usato sul vostro veicolo dall'etichetta
situata all'interno del cofano.
ODH044365R
ODH043366 ■Esempio
•Tipo B
•Tipo A

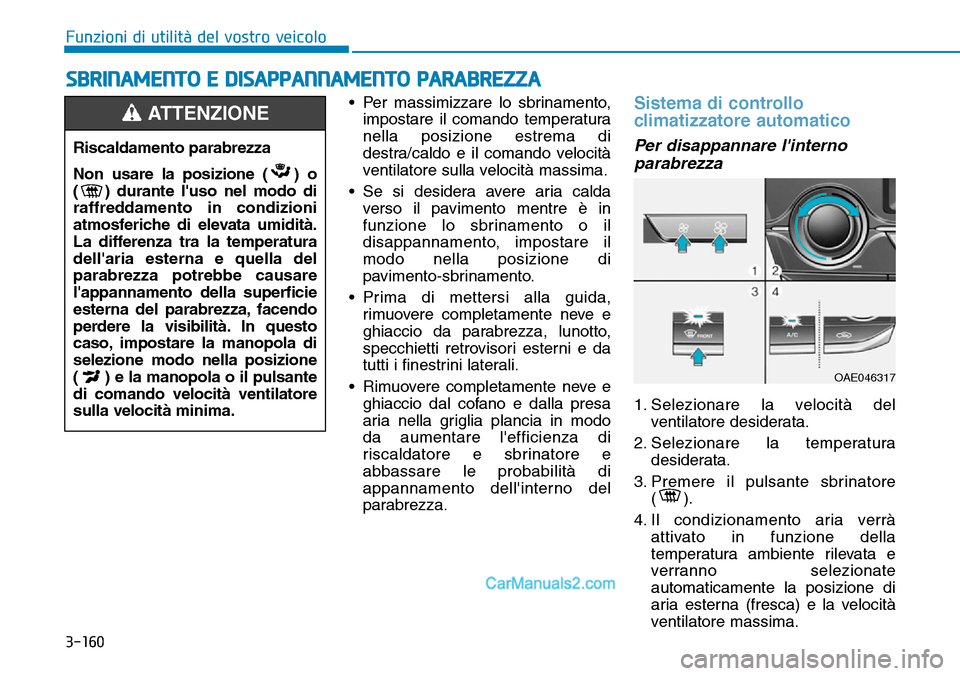

3-160
Funzioni di utilità del vostro veicolo
SBRINAMENTO E DISAPPANNAMENTO PARABREZZA
• Per massimizzare lo sbrinamento,
impostare il comando temperatura
nella posizione estrema di
destra/caldo e il comando velocità
ventilatore sulla velocità massima.
• Se si desidera avere aria calda
verso il pavimento mentre è in
funzione lo sbrinamento o il
disappannamento, impostare il
modo nella posizione di
pavimento-sbrinamento.
• Prima di mettersi alla guida,
rimuovere completamente neve e
ghiaccio da parabrezza, lunotto,
specchietti retrovisori esterni e da
tutti i finestrini laterali.
• Rimuovere completamente neve e
ghiaccio dal cofano e dalla presa
aria nella griglia plancia in modo
da aumentare l'efficienza di
riscaldatore e sbrinatore e
abbassare le probabilità di
appannamento dell'interno del
parabrezza.Sistema di controllo
climatizzatore automatico
Per disappannare l'interno
parabrezza
1. Selezionare la velocità del
ventilatore desiderata.
2. Selezionare la temperatura
desiderata.
3. Premere il pulsante sbrinatore
().
4. Il condizionamento aria verrà
attivato in funzione della
temperatura ambiente rilevata e
verranno selezionate
automaticamente la posizione di
aria esterna (fresca) e la velocità
ventilatore massima.
Riscaldamento parabrezza
Non usare la posizione ( ) o
( ) durante l'uso nel modo di
raffreddamento in condizioni
atmosferiche di elevata umidità.
La differenza tra la temperatura
dell'aria esterna e quella del
parabrezza potrebbe causare
l'appannamento della superficie
esterna del parabrezza, facendo
perdere la visibilità. In questo
caso, impostare la manopola di
selezione modo nella posizione
( ) e la manopola o il pulsante
di comando velocità ventilatore
sulla velocità minima.
ATTENZIONE
OAE046317

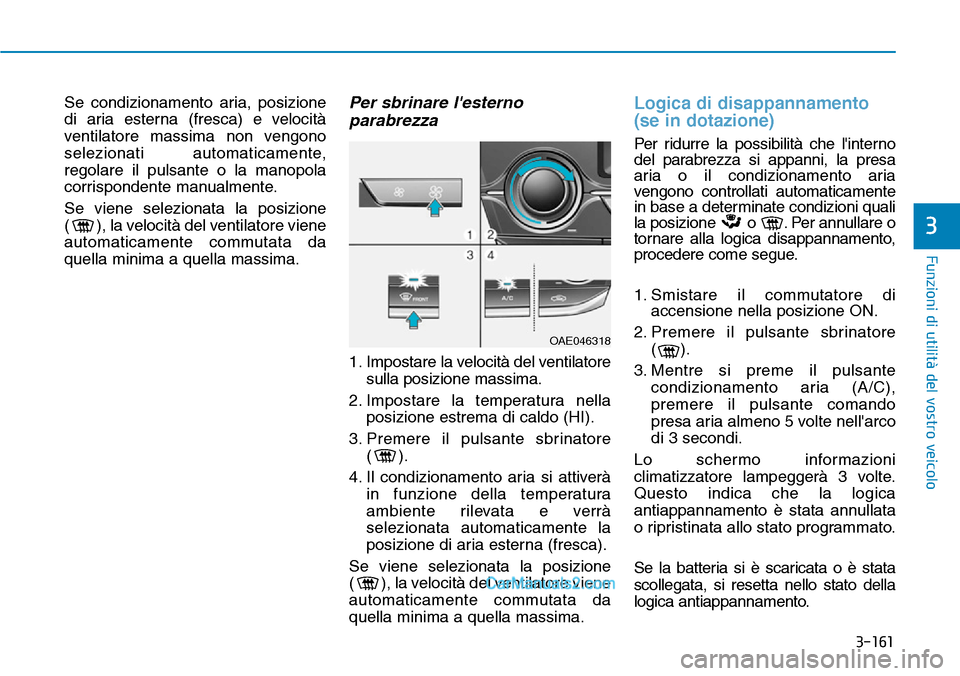

3-161
Funzioni di utilità del vostro veicolo
3
Se condizionamento aria, posizione
di aria esterna (fresca) e velocità
ventilatore massima non vengono
selezionati automaticamente,
regolare il pulsante o la manopola
corrispondente manualmente.
Se viene selezionata la posizione
( ), la velocità del ventilatore viene
automaticamente commutata da
quella minima a quella massima.Per sbrinare l'esterno
parabrezza
1. Impostare la velocità del ventilatore
sulla posizione massima.
2. Impostare la temperatura nella
posizione estrema di caldo (HI).
3. Premere il pulsante sbrinatore
().
4. Il condizionamento aria si attiverà
in funzione della temperatura
ambiente rilevata e verrà
selezionata automaticamente la
posizione di aria esterna (fresca).
Se viene selezionata la posizione
( ), la velocità del ventilatore viene
automaticamente commutata da
quella minima a quella massima.
Logica di disappannamento
(se in dotazione)
Per ridurre la possibilità che l'interno
del parabrezza si appanni, la presa
aria o il condizionamento aria
vengono controllati automaticamente
in base a determinate condizioni quali
la posizione o . Per annullare o
tornare alla logica disappannamento,
procedere come segue.
1. Smistare il commutatore di
accensione nella posizione ON.
2. Premere il pulsante sbrinatore
().
3. Mentre si preme il pulsante
condizionamento aria (A/C),
premere il pulsante comando
presa aria almeno 5 volte nell'arco
di 3 secondi.
Lo schermo informazioni
climatizzatore lampeggerà 3 volte.
Questo indica che la logica
antiappannamento è stata annullata
o ripristinata allo stato programmato.
Se la batteria si è scaricata o è stata
scollegata, si resetta nello stato della
logica antiappannamento.
OAE046318

3-162
Funzioni di utilità del vostro veicolo
Sistema di disappannamento
automatico (se in dotazione)
Il disappannamento automatico
riduce la possibilità di
appannamento dell'interno del
parabrezza rilevando
automaticamente il tasso di umidità
sull'interno del parabrezza.
Il sistema sbrinatore automatico
funziona quando il riscaldatore o il
condizionamento aria sono attivi.
Informazioni
Il sistema di disappannamento
automatico potrebbe non operare
normalmente quando la temperatura
esterna è inferiore a -10 °C. Quando il sistema di
sbrinamento automatico è
operante, l'indicatore
s'illuminerà.
Se viene rilevato un elevato livello di
umidità nel veicolo, il sistema di
sbrinamento automatico opererà nel
seguente ordine:
Passo 1 : Posizione di aria esterna
Passo 2 :Azionamento del
condizionamento aria
Passo 3 : Convogliamento dell'aria
verso il parabrezza
Passo 4 : Incremento del flusso aria
verso il parabrezza
Se il condizionamento aria è spento
o viene selezionata manualmente la
posizione di ricircolo aria mentre il
sistema di sbrinamento automatico è
attivato, l'indicatore del sistema di
sbrinamento automatico lampeggerà
3 volte per segnalare che il
funzionamento manuale è stato
annullato.
Per annullare o resettare il sistema
di sbrinamento automatico
Premere il pulsante di sbrinamento
parabrezza per 3 secondi quando il
commutatore di accensione è in
posizione ON.
Quando il sistema di sbrinamento
automatico viene annullato, il
simbolo ADS OFF lampeggerà 3
volte e sullo schermo informazioni
climatizzatore verrà visualizzato
ADS OFF.
Quando il sistema di sbrinamento
automatico viene resettato, il simbolo
ADS OFF lampeggerà 6 volte senza
segnalazione.
Informazioni
• Quando il condizionamento aria
viene attivato dal sistema di
sbrinamento automatico, se si tenta
di spegnere il condizionamento aria
l'indicatore lampeggerà 3 volte e il
condizionamento aria non si
spegnerà.
• Per garantire efficienza, non
selezionare la posizione di ricircolo
aria mentre il sistema di
sbrinamento automatico è operante.
i
i
OAE046320
