3-59
Funzioni di utilità del vostro veicolo
3

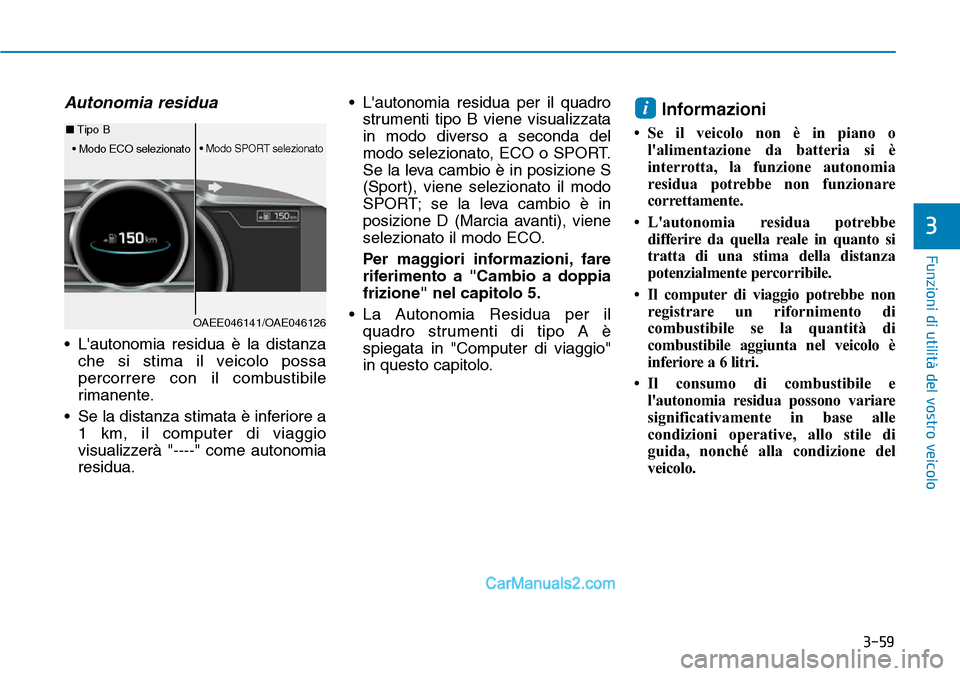

Autonomia residua
• L'autonomia residua è la distanza
che si stima il veicolo possa
percorrere con il combustibile
rimanente.
• Se la distanza stimata è inferiore a
1 km, il computer di viaggio
visualizzerà "----" come autonomia
residua.• L'autonomia residua per il quadro
strumenti tipo B viene visualizzata
in modo diverso a seconda del
modo selezionato, ECO o SPORT.
Se la leva cambio è in posizione S
(Sport), viene selezionato il modo
SPORT; se la leva cambio è in
posizione D (Marcia avanti), viene
selezionato il modo ECO.
Per maggiori informazioni, fare
riferimento a "Cambio a doppia
frizione" nel capitolo 5.
• La Autonomia Residua per il
quadro strumenti di tipo A è
spiegata in "Computer di viaggio"
in questo capitolo.
Informazioni
• Se il veicolo non è in piano o
l'alimentazione da batteria si è
interrotta, la funzione autonomia
residua potrebbe non funzionare
correttamente.
• L'autonomia residua potrebbe
differire da quella reale in quanto si
tratta di una stima della distanza
potenzialmente percorribile.
• Il computer di viaggio potrebbe non
registrare un rifornimento di
combustibile se la quantità di
combustibile aggiunta nel veicolo è
inferiore a 6 litri.
• Il consumo di combustibile e
l'autonomia residua possono variare
significativamente in base alle
condizioni operative, allo stile di
guida, nonché alla condizione del
veicolo.
i
OAEE046141/OAE046126
■Tipo B
• Modo ECO selezionato • Modo SPORT selezionato

3-60

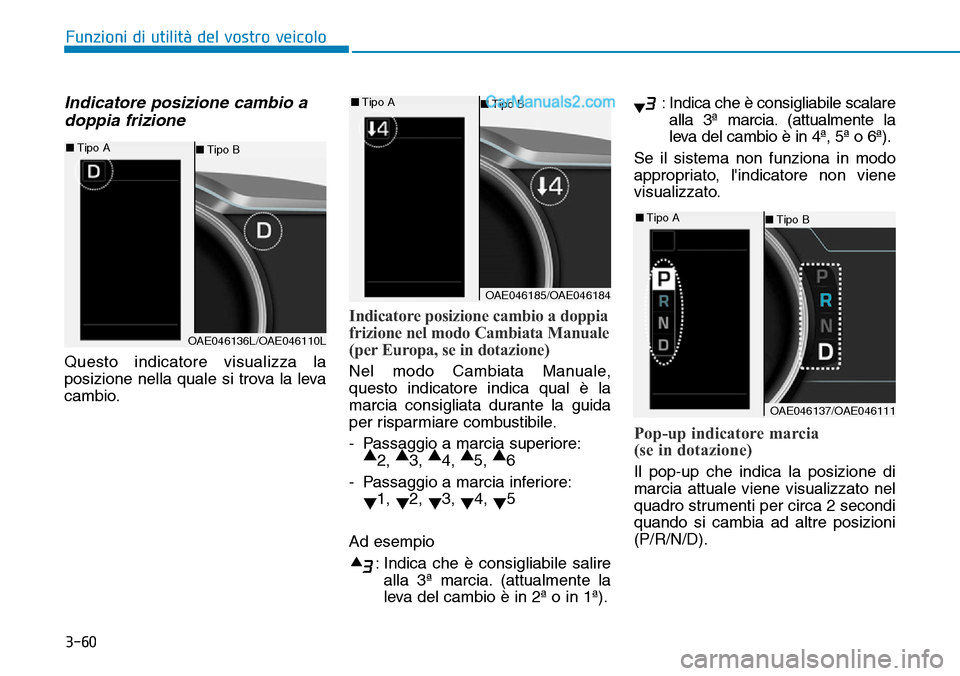

Indicatore posizione cambio a
doppia frizione
Questo indicatore visualizza la
posizione nella quale si trova la leva
cambio.
Indicatore posizione cambio a doppia
frizione nel modo Cambiata Manuale
(per Europa, se in dotazione)
Nel modo Cambiata Manuale,
questo indicatore indica qual è la
marcia consigliata durante la guida
per risparmiare combustibile.
- Passaggio a marcia superiore:
▲
2, ▲
3, ▲
4, ▲
5, ▲
6
- Passaggio a marcia inferiore:
▼1,
▼2,
▼3,
▼4,
▼5
Ad esempio
: Indica che è consigliabile salire
alla 3ª marcia. (attualmente la
leva del cambio è in 2ª o in 1ª).: Indica che è consigliabile scalare
alla 3ª marcia. (attualmente la
leva del cambio è in 4ª, 5ª o 6ª).
Se il sistema non funziona in modo
appropriato, l'indicatore non viene
visualizzato.
Pop-up indicatore marcia
(se in dotazione)
Il pop-up che indica la posizione di
marcia attuale viene visualizzato nel
quadro strumenti per circa 2 secondi
quando si cambia ad altre posizioni
(P/R/N/D).
Funzioni di utilità del vostro veicolo
OAE046136L/OAE046110L
■Tipo B ■Tipo A
OAE046185/OAE046184
■Tipo B ■Tipo A
OAE046137/OAE046111
■Tipo B ■Tipo A

3-61
Funzioni di utilità del vostro veicolo

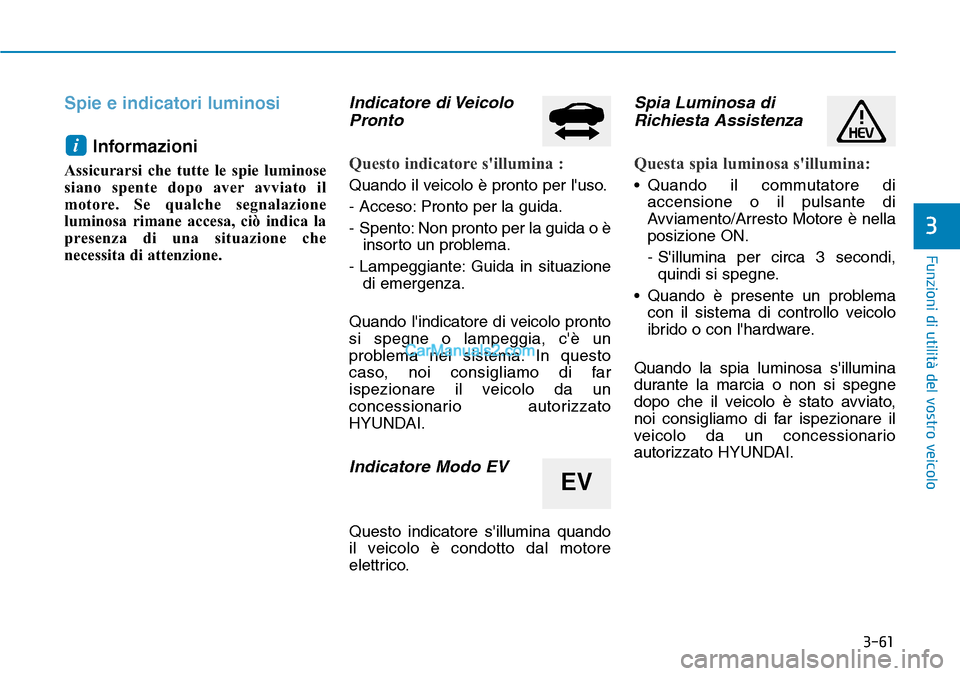

Spie e indicatori luminosi
Informazioni
Assicurarsi che tutte le spie luminose
siano spente dopo aver avviato il
motore. Se qualche segnalazione
luminosa rimane accesa, ciò indica la
presenza di una situazione che
necessita di attenzione.
Indicatore di Veicolo
Pronto
Questo indicatore s'illumina :
Quando il veicolo è pronto per l'uso.
- Acceso: Pronto per la guida.
- Spento: Non pronto per la guida o è
insorto un problema.
- Lampeggiante: Guida in situazione
di emergenza.
Quando l'indicatore di veicolo pronto
si spegne o lampeggia, c'è un
problema nel sistema. In questo
caso, noi consigliamo di far
ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
Indicatore Modo EV
Questo indicatore s'illumina quando
il veicolo è condotto dal motore
elettrico.
Spia Luminosa di
Richiesta Assistenza
Questa spia luminosa s'illumina:
• Quando il commutatore di
accensione o il pulsante di
Avviamento/Arresto Motore è nella
posizione ON.
- S'illumina per circa 3 secondi,
quindi si spegne.
• Quando è presente un problema
con il sistema di controllo veicolo
ibrido o con l'hardware.
Quando la spia luminosa s'illumina
durante la marcia o non si spegne
dopo che il veicolo è stato avviato,
noi consigliamo di far ispezionare il
veicolo da un concessionario
autorizzato HYUNDAI.
i
3
EV

3-62
Funzioni di utilità del vostro veicolo

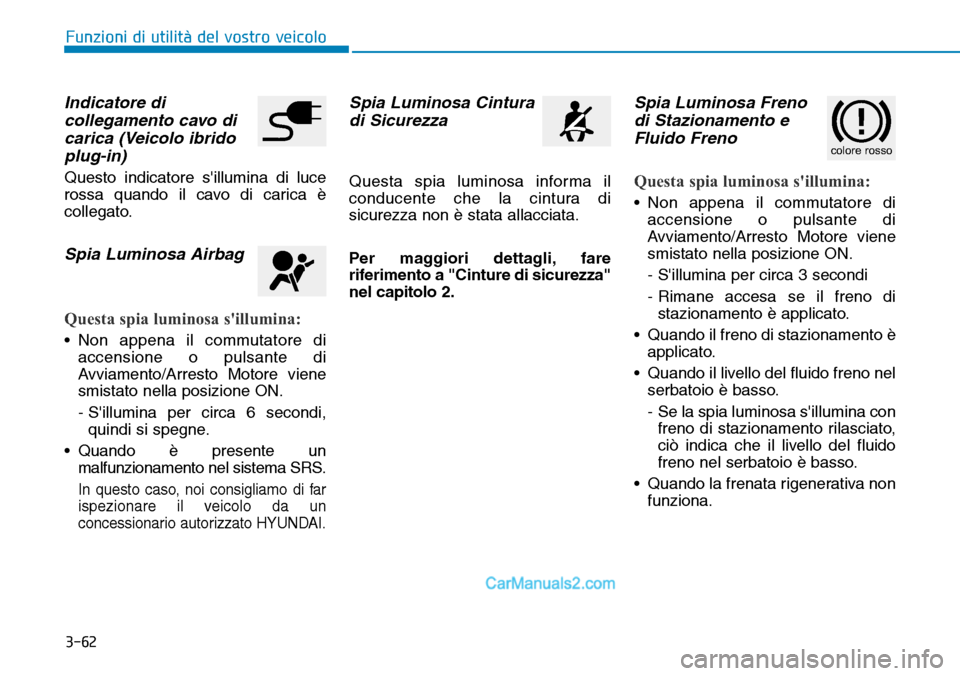

Indicatore di
collegamento cavo di
carica (Veicolo ibrido
plug-in)
Questo indicatore s'illumina di luce
rossa quando il cavo di carica è
collegato.
Spia Luminosa Airbag
Questa spia luminosa s'illumina:
• Non appena il commutatore di
accensione o pulsante di
Avviamento/Arresto Motore viene
smistato nella posizione ON.
- S'illumina per circa 6 secondi,
quindi si spegne.
• Quando è presente un
malfunzionamento nel sistema SRS.
In questo caso, noi consigliamo di far
ispezionare il veicolo da un
concessionario autorizzato HYUNDAI.
Spia Luminosa Cintura
di Sicurezza
Questa spia luminosa informa il
conducente che la cintura di
sicurezza non è stata allacciata.
Per maggiori dettagli, fare
riferimento a "Cinture di sicurezza"
nel capitolo 2.
Spia Luminosa Freno
di Stazionamento e
Fluido Freno
Questa spia luminosa s'illumina:
• Non appena il commutatore di
accensione o pulsante di
Avviamento/Arresto Motore viene
smistato nella posizione ON.
- S'illumina per circa 3 secondi
- Rimane accesa se il freno di
stazionamento è applicato.
• Quando il freno di stazionamento è
applicato.
• Quando il livello del fluido freno nel
serbatoio è basso.
- Se la spia luminosa s'illumina con
freno di stazionamento rilasciato,
ciò indica che il livello del fluido
freno nel serbatoio è basso.
• Quando la frenata rigenerativa non
funziona.
colore rosso

3-63
Funzioni di utilità del vostro veicolo

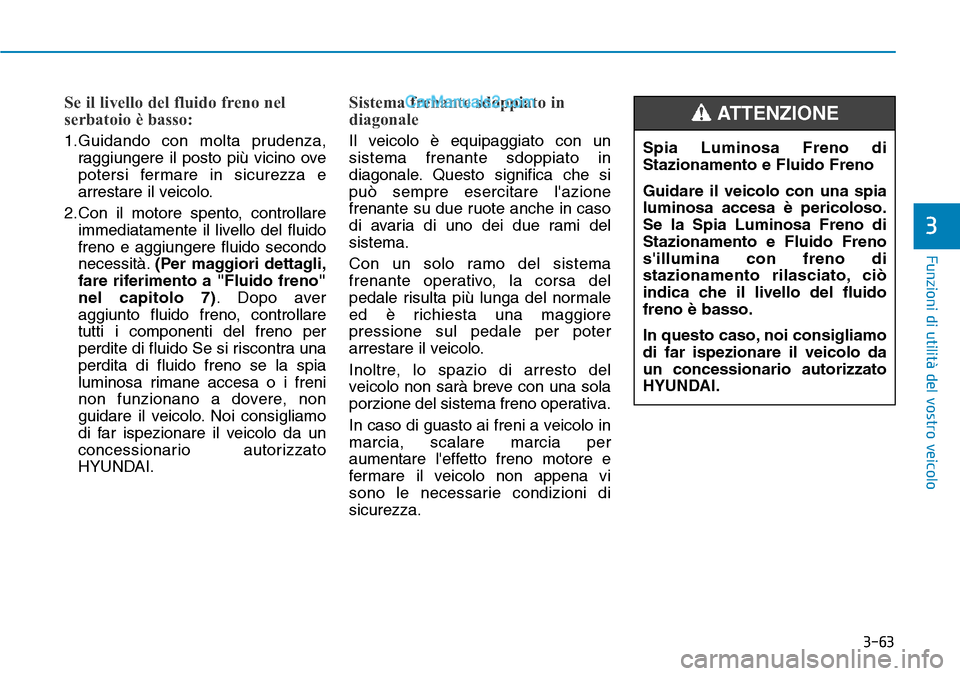

Se il livello del fluido freno nel
serbatoio è basso:
1.Guidando con molta prudenza,
raggiungere il posto più vicino ove
potersi fermare in sicurezza e
arrestare il veicolo.
2.Con il motore spento, controllare
immediatamente il livello del fluido
freno e aggiungere fluido secondo
necessità.(Per maggiori dettagli,
fare riferimento a "Fluido freno"
nel capitolo 7). Dopo aver
aggiunto fluido freno, controllare
tutti i componenti del freno per
perdite di fluido Se si riscontra una
perdita di fluido freno se la spia
luminosa rimane accesa o i freni
non funzionano a dovere, non
guidare il veicolo. Noi consigliamo
di far ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
Sistema frenante sdoppiato in
diagonale
Il veicolo è equipaggiato con un
sistema frenante sdoppiato in
diagonale. Questo significa che si
può sempre esercitare l'azione
frenante su due ruote anche in caso
di avaria di uno dei due rami del
sistema.
Con un solo ramo del sistema
frenante operativo, la corsa del
pedale risulta più lunga del normale
ed è richiesta una maggiore
pressione sul pedale per poter
arrestare il veicolo.
Inoltre, lo spazio di arresto del
veicolo non sarà breve con una sola
porzione del sistema freno operativa.
In caso di guasto ai freni a veicolo in
marcia, scalare marcia per
aumentare l'effetto freno motore e
fermare il veicolo non appena vi
sono le necessarie condizioni di
sicurezza.
3
Spia Luminosa Freno di
Stazionamento e Fluido Freno
Guidare il veicolo con una spia
luminosa accesa è pericoloso.
Se la Spia Luminosa Freno di
Stazionamento e Fluido Freno
s'illumina con freno di
stazionamento rilasciato, ciò
indica che il livello del fluido
freno è basso.
In questo caso, noi consigliamo
di far ispezionare il veicolo da
un concessionario autorizzato
HYUNDAI.
ATTENZIONE

3-64

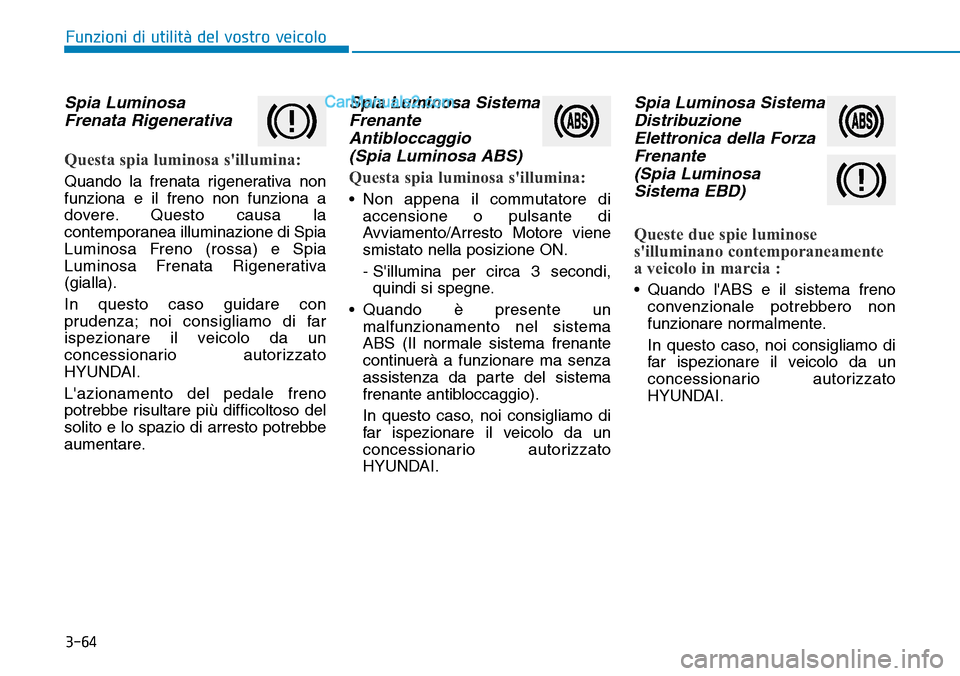

Spia Luminosa
Frenata Rigenerativa
Questa spia luminosa s'illumina:
Quando la frenata rigenerativa non
funziona e il freno non funziona a
dovere. Questo causa la
contemporanea illuminazione di Spia
Luminosa Freno (rossa) e Spia
Luminosa Frenata Rigenerativa
(gialla).
In questo caso guidare con
prudenza; noi consigliamo di far
ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
L'azionamento del pedale freno
potrebbe risultare più difficoltoso del
solito e lo spazio di arresto potrebbe
aumentare.
Spia Luminosa Sistema
Frenante
Antibloccaggio
(Spia Luminosa ABS)
Questa spia luminosa s'illumina:
• Non appena il commutatore di
accensione o pulsante di
Avviamento/Arresto Motore viene
smistato nella posizione ON.
- S'illumina per circa 3 secondi,
quindi si spegne.
• Quando è presente un
malfunzionamento nel sistema
ABS (Il normale sistema frenante
continuerà a funzionare ma senza
assistenza da parte del sistema
frenante antibloccaggio).
In questo caso, noi consigliamo di
far ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
Spia Luminosa Sistema
Distribuzione
Elettronica della Forza
Frenante
(Spia Luminosa
Sistema EBD)
Queste due spie luminose
s'illuminano contemporaneamente
a veicolo in marcia :
• Quando l'ABS e il sistema freno
convenzionale potrebbero non
funzionare normalmente.
In questo caso, noi consigliamo di
far ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
Funzioni di utilità del vostro veicolo

3-65
Funzioni di utilità del vostro veicolo

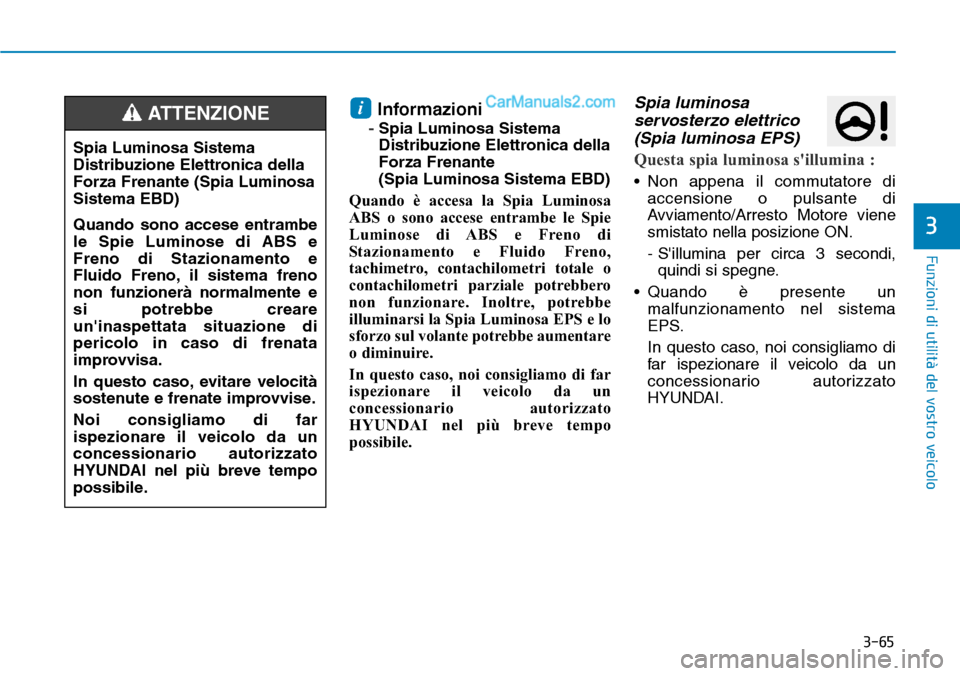

Informazioni
-Spia Luminosa Sistema
Distribuzione Elettronica della
Forza Frenante
(Spia Luminosa Sistema EBD)
Quando è accesa la Spia Luminosa
ABS o sono accese entrambe le Spie
Luminose di ABS e Freno di
Stazionamento e Fluido Freno,
tachimetro, contachilometri totale o
contachilometri parziale potrebbero
non funzionare. Inoltre, potrebbe
illuminarsi la Spia Luminosa EPS e lo
sforzo sul volante potrebbe aumentare
o diminuire.
In questo caso, noi consigliamo di far
ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI nel più breve tempo
possibile.
Spia luminosa
servosterzo elettrico
(Spia luminosa EPS)
Questa spia luminosa s'illumina :
• Non appena il commutatore di
accensione o pulsante di
Avviamento/Arresto Motore viene
smistato nella posizione ON.
- S'illumina per circa 3 secondi,
quindi si spegne.
• Quando è presente un
malfunzionamento nel sistema
EPS.
In questo caso, noi consigliamo di
far ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
i
3
Spia Luminosa Sistema
Distribuzione Elettronica della
Forza Frenante (Spia Luminosa
Sistema EBD)
Quando sono accese entrambe
le Spie Luminose di ABS e
Freno di Stazionamento e
Fluido Freno, il sistema freno
non funzionerà normalmente e
si potrebbe creare
un'inaspettata situazione di
pericolo in caso di frenata
improvvisa.
In questo caso, evitare velocità
sostenute e frenate improvvise.
Noi consigliamo di far
ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI nel più breve tempo
possibile.
ATTENZIONE

3-66
Funzioni di utilità del vostro veicolo

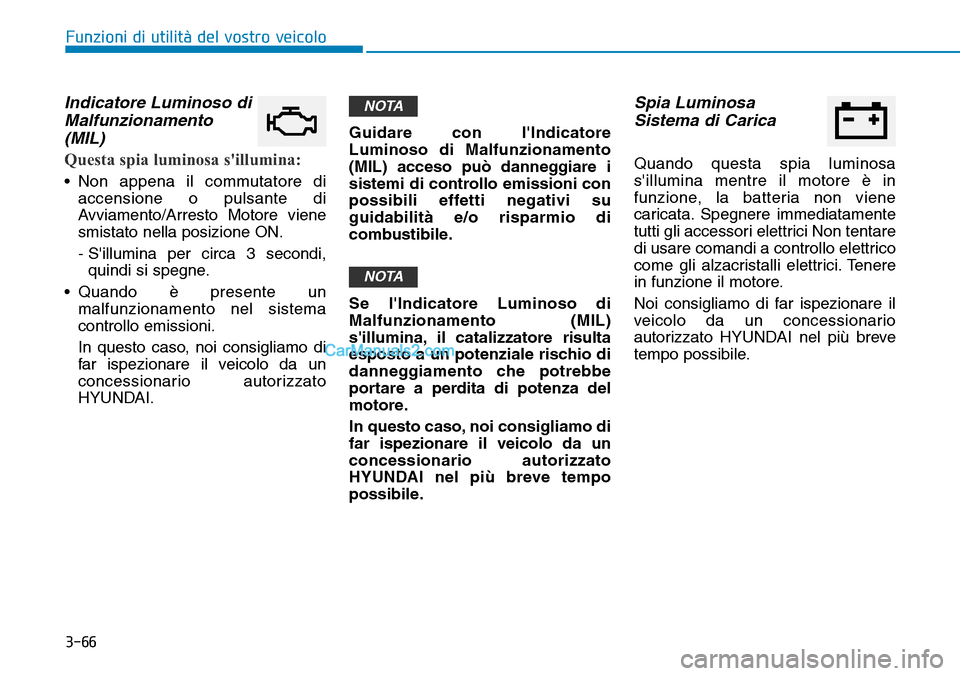

Indicatore Luminoso di
Malfunzionamento
(MIL)
Questa spia luminosa s'illumina:
• Non appena il commutatore di
accensione o pulsante di
Avviamento/Arresto Motore viene
smistato nella posizione ON.
- S'illumina per circa 3 secondi,
quindi si spegne.
• Quando è presente un
malfunzionamento nel sistema
controllo emissioni.
In questo caso, noi consigliamo di
far ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.Guidare con l'Indicatore
Luminoso di Malfunzionamento
(MIL) acceso può danneggiare i
sistemi di controllo emissioni con
possibili effetti negativi su
guidabilità e/o risparmio di
combustibile.
Se l'Indicatore Luminoso di
Malfunzionamento (MIL)
s'illumina, il catalizzatore risulta
esposto a un potenziale rischio di
danneggiamento che potrebbe
portare a perdita di potenza del
motore.
In questo caso, noi consigliamo di
far ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI nel più breve tempo
possibile.
Spia Luminosa
Sistema di Carica
Quando questa spia luminosa
s'illumina mentre il motore è in
funzione, la batteria non viene
caricata. Spegnere immediatamente
tutti gli accessori elettrici Non tentare
di usare comandi a controllo elettrico
come gli alzacristalli elettrici. Tenere
in funzione il motore.
Noi consigliamo di far ispezionare il
veicolo da un concessionario
autorizzato HYUNDAI nel più breve
tempo possibile.
NOTA
NOTA
