RICARICA DEL VEICOLO IBRIDO PLUG-IN (CONT.)

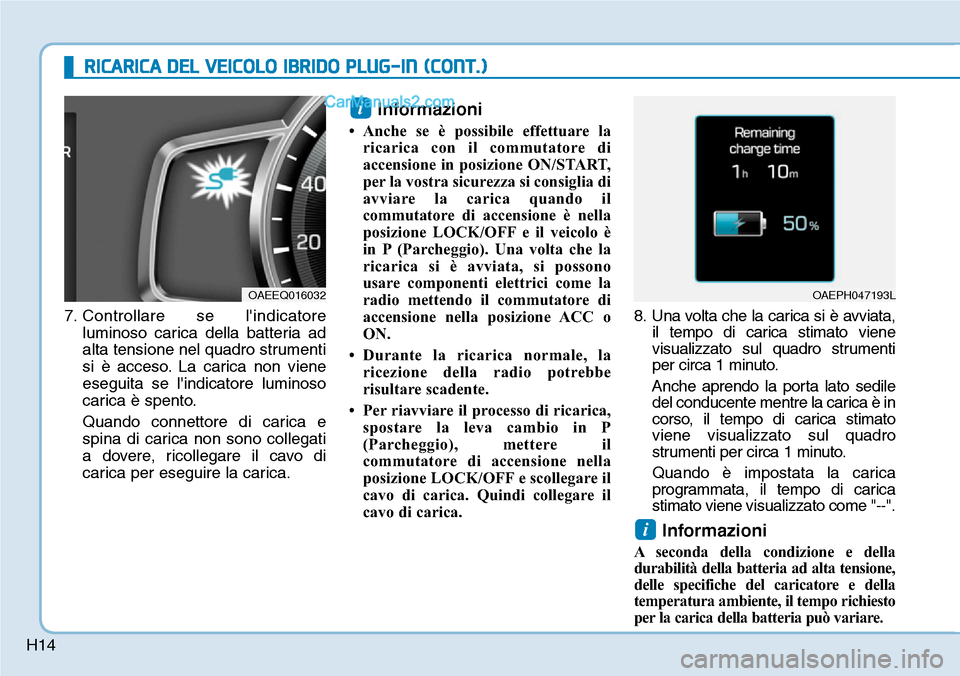

7. Controllare se l'indicatore
luminoso carica della batteria ad
alta tensione nel quadro strumenti
si

H15
Controllo stato di carica
Quando si carica la batteria ad alta
tensione, il livello di carica può
essere controllato dall'esterno del
veicolo.
OAEEQ016025
Operazione dell'indicatore luminoso caricaDettagli(1)(2)(3)
(OFF)(OFF)(OFF)Non caricato
Lampeggiante(OFF)(OFF)
In carica
0~33%
(ON)Lampeggiante(OFF)34~66%
(ON)(ON)Lampeggiante67~99%
(ON)(ON)(ON)Carica completa (100%) (si spegne in 5 secondi)
LampeggianteLampeggianteLampeggianteErrore durante la carica
(OFF)(OFF)LampeggianteRicarica della batteria ausiliaria 12 V
(Salvabatteria ausiliaria+)
(OFF)Lampeggiante(OFF)Carica programmata in corso
(si spegne dopo 3 minuti)

H16
RICARICA DEL VEICOLO IBRIDO PLUG-IN (CONT.)

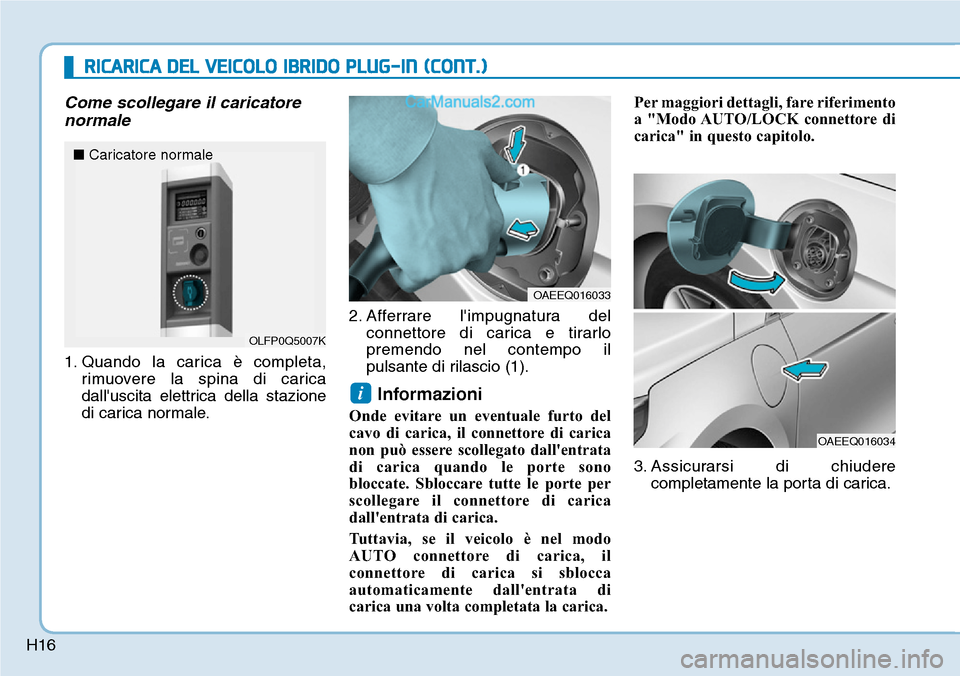

Come scollegare il caricatore
normale
1. Quando la carica è completa,
rimuovere la spina di carica
dall'uscita elettrica della stazione
di carica normale.2. Afferrare l'impugnatura del
connettore di carica e tirarlo
premendo nel contempo il
pulsante di rilascio (1).
Informazioni
Onde evitare un eventuale furto del
cavo di carica, il connettore di carica
non può essere scollegato dall'entrata
di carica quando le porte sono
bloccate. Sbloccare tutte le porte per
scollegare il connettore di carica
dall'entrata di carica.
Tuttavia, se il veicolo è nel modo
AUTO connettore di carica, il
connettore di carica si sblocca
automaticamente dall'entrata di
carica una volta completata la carica.Per maggiori dettagli, fare riferimento
a "Modo AUTO/LOCK connettore di
carica" in questo capitolo.
3. Assicurarsi di chiudere
completamente la porta di carica.
i
OLFP0Q5007K
■Caricatore normale
OAEEQ016033
OAEEQ016034
RICARICA DEL VEICOLO IBRIDO PLUG-IN (CONT.)

H17
Sblocco connettore di carica in
emergenza

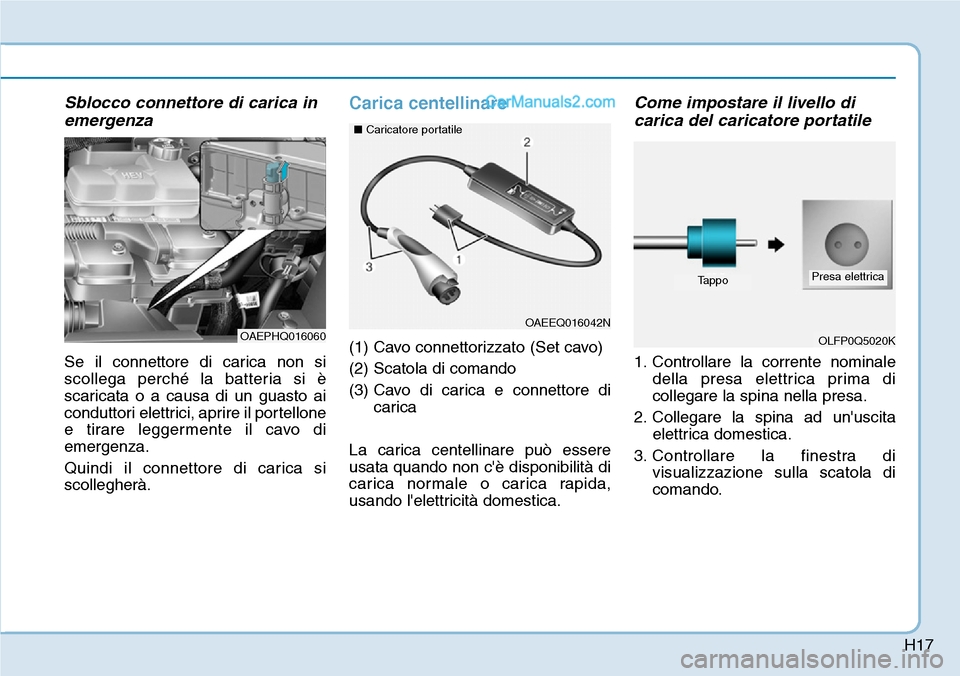

Se il connettore di carica non si
scollega perché la batteria si è
scaricata o a causa di un guasto ai
conduttori elettrici, aprire il portellone
e tirare leggermente il cavo di
emergenza.
Quindi il connettore di carica si
scollegherà.
Carica centellinare
(1) Cavo connettorizzato (Set cavo)
(2) Scatola di comando
(3) Cavo di carica e connettore di
carica
La carica centellinare può essere
usata quando non c'è disponibilità di
carica normale o carica rapida,
usando l'elettricità domestica.
Come impostare il livello di
carica del caricatore portatile
1. Controllare la corrente nominale
della presa elettrica prima di
collegare la spina nella presa.
2. Collegare la spina ad un'uscita
elettrica domestica.
3. Controllare la finestra di
visualizzazione sulla scatola di
comando.
OAEPHQ016060OAEEQ016042N ■Caricatore portatile
OLFP0Q5020K
TappoPresa elettrica

H184. Premere il pulsante (1) sul retro
della scatola di comando per più
di 1 secondo in modo da regolare
il livello di carica.
(Fare riferimento al tipo di cavo di
carica e all'esempio
d'impostazione del livello di
carica.)
5. La finestra di visualizzazione sulla
scatola di comando cambia da H e
M a L ogni volta che si preme il
pulsante (1).
6. Una volta che l'impostazione del
livello di carica è stata completata,
avviare la carica secondo la
procedura della carica
centellinare.
RICARICA DEL VEICOLO IBRIDO PLUG-IN (CONT.)
OAEEQ018083

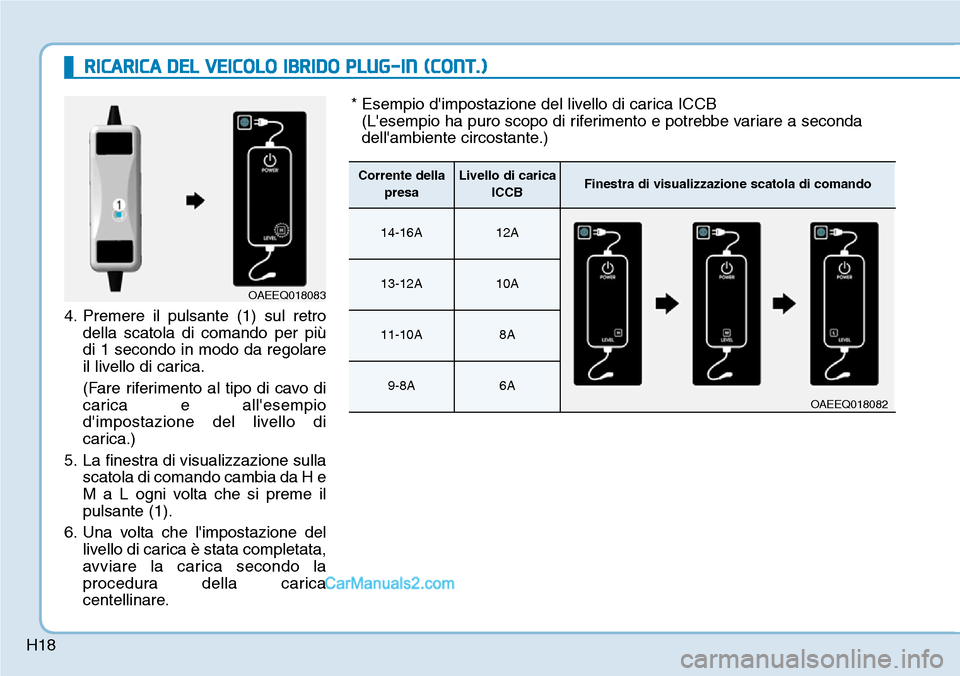

* Esempio d'impostazione del livello di carica ICCB
(L'esempio ha puro scopo di riferimento e potrebbe variare a seconda
dell'ambiente circostante.)
Corrente della
presaLivello di carica
ICCBFinestra di visualizzazione scatola di comando
14-16A12A
13-12A10A
11-10A8A
9-8A6A
OAEEQ018082

H19
Come collegare il caricatore
portatile (ICCB: In-Cable Control
Box)
1. Collegare la spina ad un'uscita

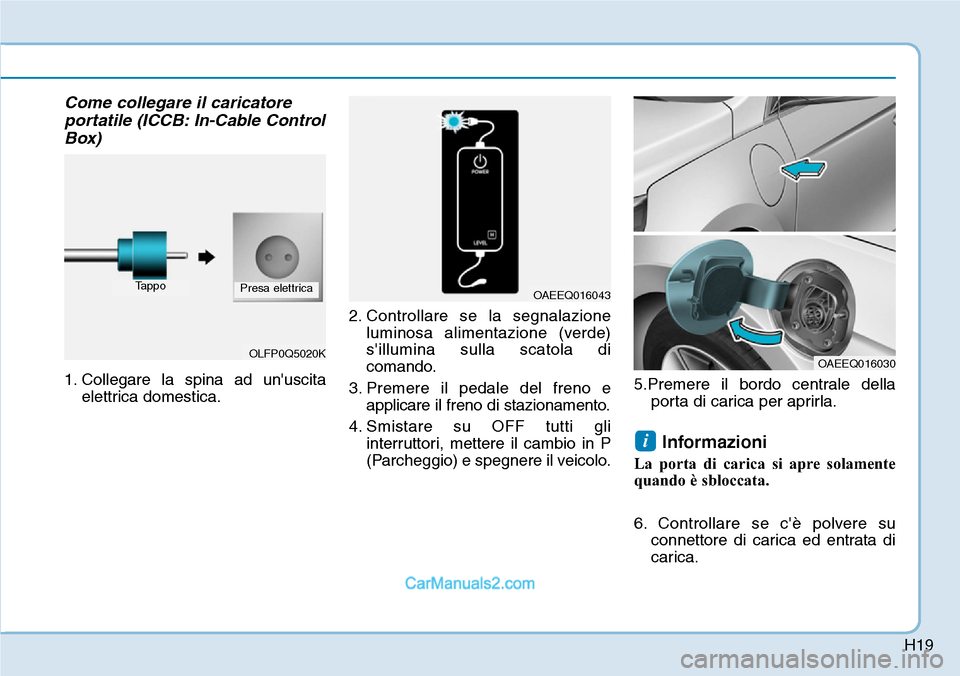

elettrica domestica.2. Controllare se la segnalazione
luminosa alimentazione (verde)
s'illumina sulla scatola di
comando.
3. Premere il pedale del freno e
applicare il freno di stazionamento.
4. Smistare su OFF tutti gli
interruttori, mettere il cambio in P
(Parcheggio) e spegnere il veicolo.5.Premere il bordo centrale della
porta di carica per aprirla.
Informazioni
La porta di carica si apre solamente
quando è sbloccata.

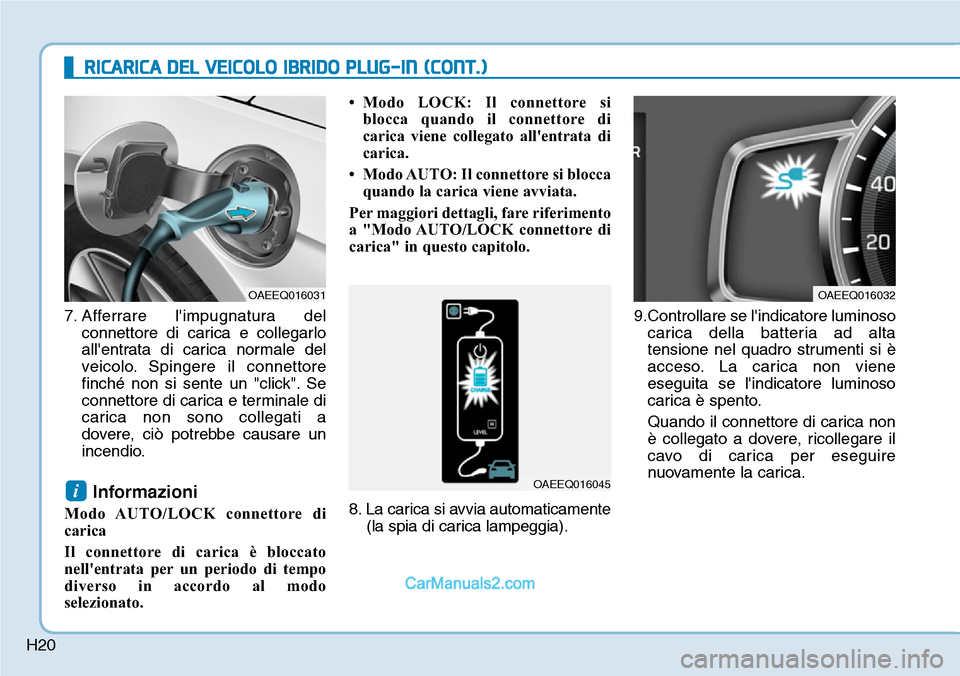

6. Controllare se c'è polvere su
connettore di carica ed entrata di
carica.
i
OLFP0Q5020K
TappoPresa elettricaOAEEQ016043
OAEEQ016030

H20
RICARICA DEL VEICOLO IBRIDO PLUG-IN (CONT.)
7. Afferrare l'impugnatura del
connettore di carica e collegarlo
all'entrata di carica normale del
veicolo. Spingere il connettore
finch

H21
Informazioni
• Anche se è possibile effettuare la
ricarica con il commutatore di
accensione in posizione ON/START,
per la vostra sicurezza si consiglia di
avviare la carica quando il
commutatore di accensione è nella
posizione LOCK/OFF e il veicolo è
in P (Parcheggio). Una volta che la
ricarica si è avviata, si possono
usare componenti elettrici come la
radio mettendo il commutatore di
accensione nella posizione ACC o
ON.
• Spostando la leva cambio da P
(Parcheggio) a R (Retromarcia)/N
(Folle)/D (Marcia avanti) si arresta
il processo di ricarica.
Per riavviare il processo di ricarica,
spostare la leva cambio in P
(Parcheggio), mettere il
commutatore di accensione nella
posizione LOCK/OFF e scollegare il
cavo di carica. Quindi collegare il

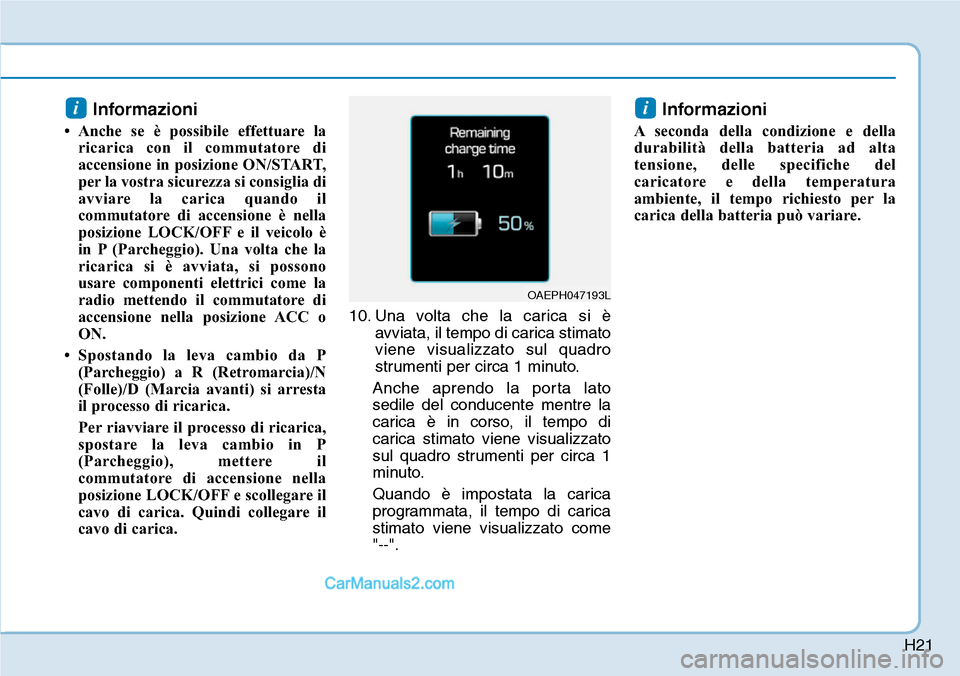

cavo di carica.10. Una volta che la carica si è
avviata, il tempo di carica stimato
viene visualizzato sul quadro
strumenti per circa 1 minuto.
Anche aprendo la porta lato
sedile del conducente mentre la
carica è in corso, il tempo di
carica stimato viene visualizzato
sul quadro strumenti per circa 1
minuto.
Quando è impostata la carica
programmata, il tempo di carica
stimato viene visualizzato come
"--".
Informazioni
A seconda della condizione e della
durabilità della batteria ad alta
tensione, delle specifiche del
caricatore e della temperatura
ambiente, il tempo richiesto per la
carica della batteria può variare.
ii
OAEPH047193L
