2019 Hyundai Ioniq Plug-in Hybrid Manuale del proprietario (in Italian)

H54

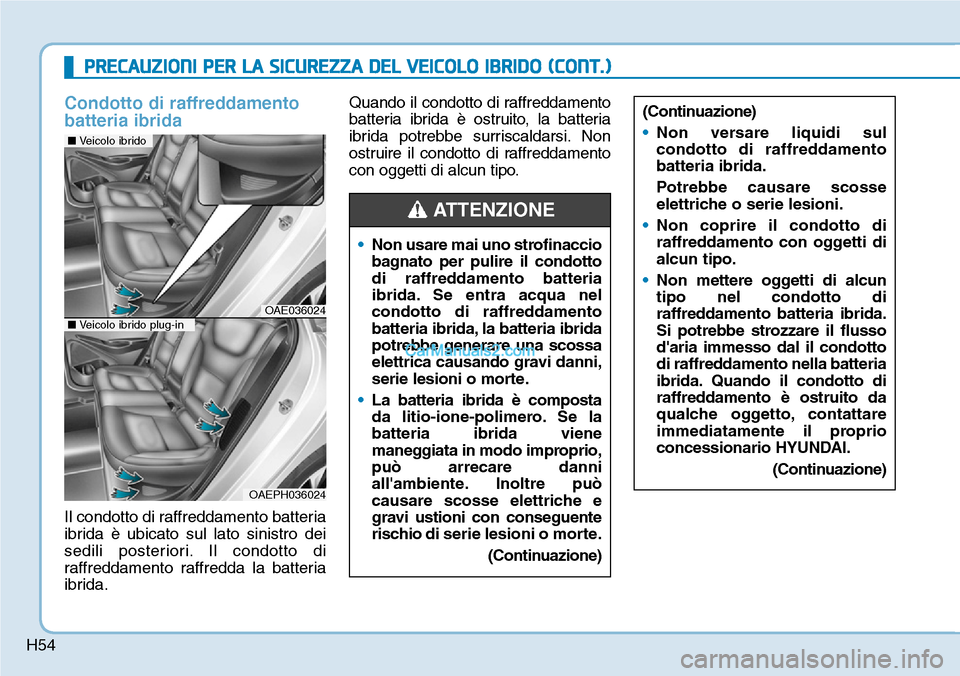

Condotto di raffreddamento
batteria ibrida
Il condotto di raffreddamento batteria
ibrida è ubicato sul lato sinistro dei
sedili posteriori. Il condotto di
raffreddamento raffredda la batteria
ibrida.Quando il condotto di raffreddamento
batteria ibrida è ostruito, la batteria
ibrida potrebbe surriscaldarsi. Non
ostruire il condotto di raffreddamento
con oggetti di alcun tipo.
•Non usare mai uno strofinaccio
bagnato per pulire il condotto
di raffreddamento batteria
ibrida. Se entra acqua nel
condotto di raffreddamento
batteria ibrida, la batteria ibrida
potrebbe generare una scossa
elettrica causando gravi danni,
serie lesioni o morte.
•La batteria ibrida è composta
da litio-ione-polimero. Se la
batteria ibrida viene
maneggiata in modo improprio,
può arrecare danni
all'ambiente. Inoltre può
causare scosse elettriche e
gravi ustioni con conseguente
rischio di serie lesioni o morte.
(Continuazione)
ATTENZIONE
(Continuazione)
•Non versare liquidi sul
condotto di raffreddamento
batteria ibrida.
Potrebbe causare scosse
elettriche o serie lesioni.
•Non coprire il condotto di
raffreddamento con oggetti di
alcun tipo.
•Non mettere oggetti di alcun
tipo nel condotto di
raffreddamento batteria ibrida.
Si potrebbe strozzare il flusso
d'aria immesso dal il condotto
di raffreddamento nella batteria
ibrida. Quando il condotto di
raffreddamento è ostruito da
qualche oggetto, contattare
immediatamente il proprio
concessionario HYUNDAI.
(Continuazione)
PRECAUZIONI PER LA SICUREZZA DEL VEICOLO IBRIDO (CONT.)
OAE036024
■Veicolo ibrido
OAEPH036024
■Veicolo ibrido plug-in

H55

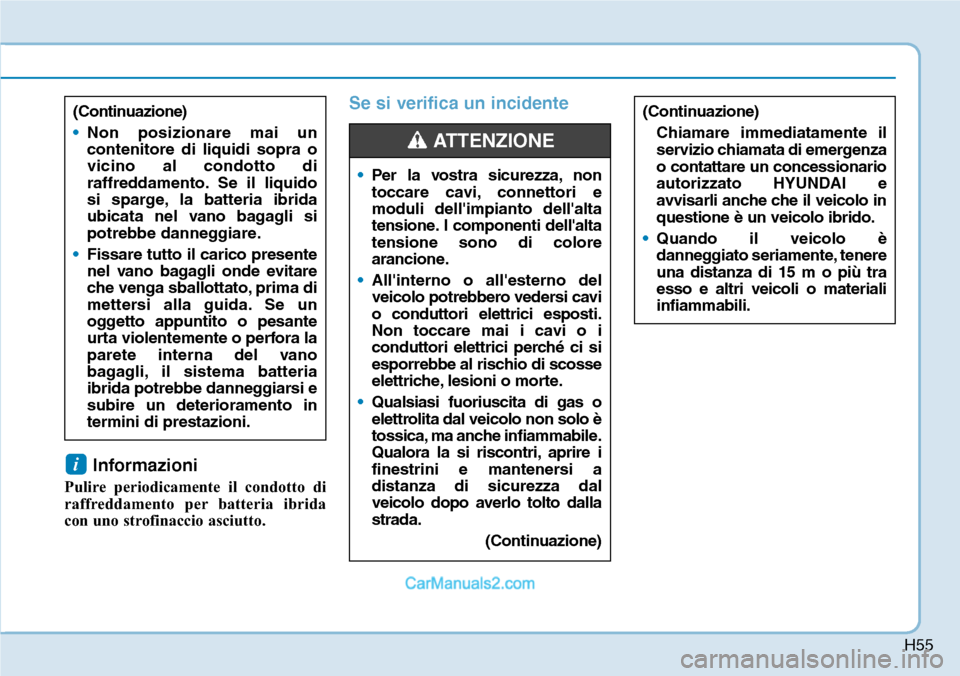

Informazioni
Pulire periodicamente il condotto di
raffreddamento per batteria ibrida
con uno strofinaccio asciutto.
Se si verifica un incidente
i
(Continuazione)
•Non posizionare mai un
contenitore di liquidi sopra o
vicino al condotto di
raffreddamento. Se il liquido
si sparge, la batteria ibrida
ubicata nel vano bagagli si
potrebbe danneggiare.
•Fissare tutto il carico presente
nel vano bagagli onde evitare
che venga sballottato, prima di
mettersi alla guida. Se un
oggetto appuntito o pesante
urta violentemente o perfora la
parete interna del vano
bagagli, il sistema batteria
ibrida potrebbe danneggiarsi e
subire un deterioramento in
termini di prestazioni.
•Per la vostra sicurezza, non
toccare cavi, connettori e
moduli dell'impianto dell'alta
tensione. I componenti dell'alta
tensione sono di colore
arancione.
•All'interno o all'esterno del
veicolo potrebbero vedersi cavi
o conduttori elettrici esposti.
Non toccare mai i cavi o i
conduttori elettrici perché ci si
esporrebbe al rischio di scosse
elettriche, lesioni o morte.
•Qualsiasi fuoriuscita di gas o
elettrolita dal veicolo non solo è
tossica, ma anche infiammabile.
Qualora la si riscontri, aprire i
finestrini e mantenersi a
distanza di sicurezza dal
veicolo dopo averlo tolto dalla
strada.
(Continuazione)
ATTENZIONE
(Continuazione)
Chiamare immediatamente il
servizio chiamata di emergenza
o contattare un concessionario
autorizzato HYUNDAI e
avvisarli anche che il veicolo in
questione è un veicolo ibrido.
•Quando il veicolo è
danneggiato seriamente, tenere
una distanza di 15 m o più tra
esso e altri veicoli o materiali
infiammabili.

H56

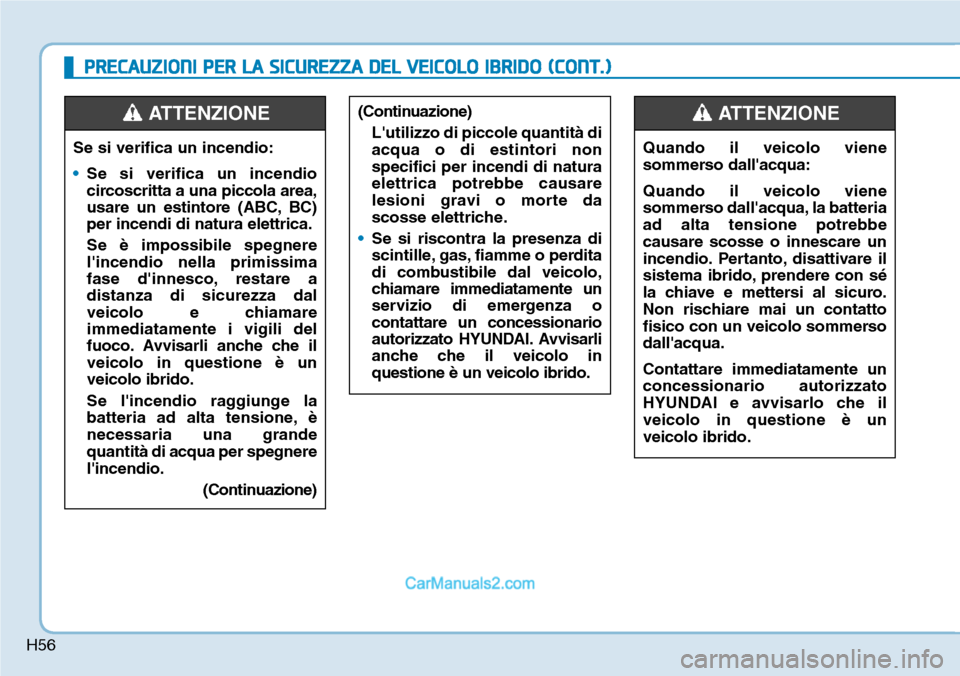

Se si verifica un incendio:
•Se si verifica un incendio
circoscritta a una piccola area,
usare un estintore (ABC, BC)
per incendi di natura elettrica.
Se è impossibile spegnere
l'incendio nella primissima
fase d'innesco, restare a
distanza di sicurezza dal
veicolo e chiamare
immediatamente i vigili del
fuoco. Avvisarli anche che il
veicolo in questione è un
veicolo ibrido.
Se l'incendio raggiunge la
batteria ad alta tensione, è
necessaria una grande
quantità di acqua per spegnere
l'incendio.
(Continuazione)
(Continuazione)
L'utilizzo di piccole quantità di
acqua o di estintori non
specifici per incendi di natura
elettrica potrebbe causare
lesioni gravi o morte da
scosse elettriche.
•Se si riscontra la presenza di
scintille, gas, fiamme o perdita
di combustibile dal veicolo,
chiamare immediatamente un
servizio di emergenza o
contattare un concessionario
autorizzato HYUNDAI. Avvisarli
anche che il veicolo in
questione è un veicolo ibrido.ATTENZIONE
Quando il veicolo viene
sommerso dall'acqua:
Quando il veicolo viene
sommerso dall'acqua, la batteria
ad alta tensione potrebbe
causare scosse o innescare un
incendio. Pertanto, disattivare il
sistema ibrido, prendere con sé
la chiave e mettersi al sicuro.
Non rischiare mai un contatto
fisico con un veicolo sommerso
dall'acqua.
Contattare immediatamente un
concessionario autorizzato
HYUNDAI e avvisarlo che il
veicolo in questione è un
veicolo ibrido.
ATTENZIONE
PRECAUZIONI PER LA SICUREZZA DEL VEICOLO IBRIDO (CONT.)

H57

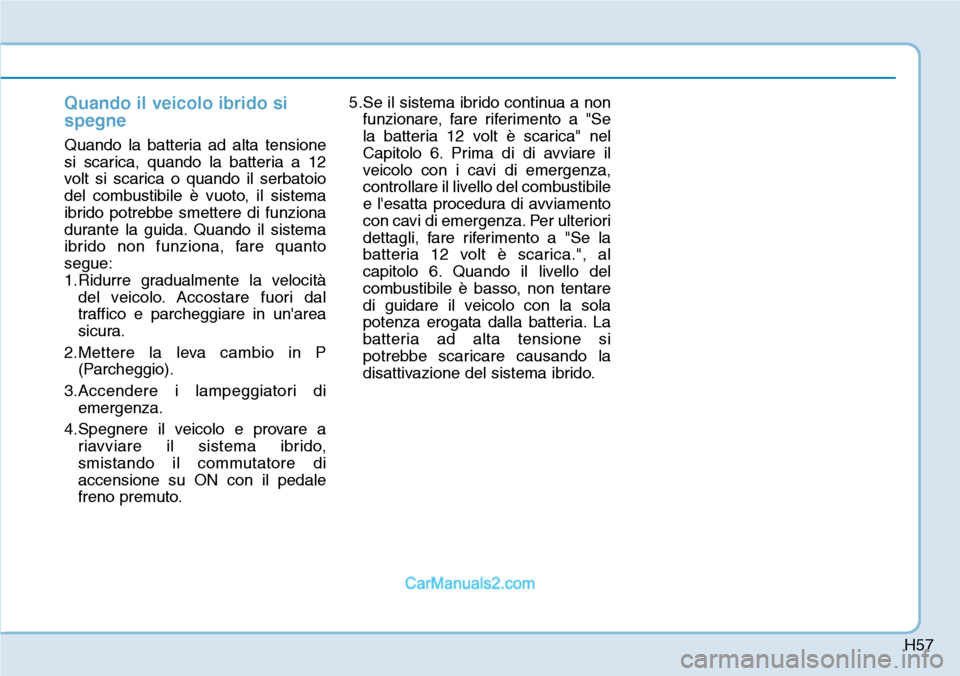

Quando il veicolo ibrido si
spegne
Quando la batteria ad alta tensione
si scarica, quando la batteria a 12
volt si scarica o quando il serbatoio
del combustibile è vuoto, il sistema
ibrido potrebbe smettere di funziona
durante la guida. Quando il sistema
ibrido non funziona, fare quanto
segue:
1.Ridurre gradualmente la velocità
del veicolo. Accostare fuori dal
traffico e parcheggiare in un'area
sicura.
2.Mettere la leva cambio in P
(Parcheggio).
3.Accendere i lampeggiatori di
emergenza.
4.Spegnere il veicolo e provare a
riavviare il sistema ibrido,
smistando il commutatore di
accensione su ON con il pedale
freno premuto.5.Se il sistema ibrido continua a non
funzionare, fare riferimento a "Se
la batteria 12 volt è scarica" nel
Capitolo 6. Prima di di avviare il
veicolo con i cavi di emergenza,
controllare il livello del combustibile
e l'esatta procedura di avviamento
con cavi di emergenza. Per ulteriori
dettagli, fare riferimento a "Se la
batteria 12 volt è scarica.", al
capitolo 6. Quando il livello del
combustibile è basso, non tentare
di guidare il veicolo con la sola
potenza erogata dalla batteria. La
batteria ad alta tensione si
potrebbe scaricare causando la
disattivazione del sistema ibrido.

Un'occhiata al veicolo
1

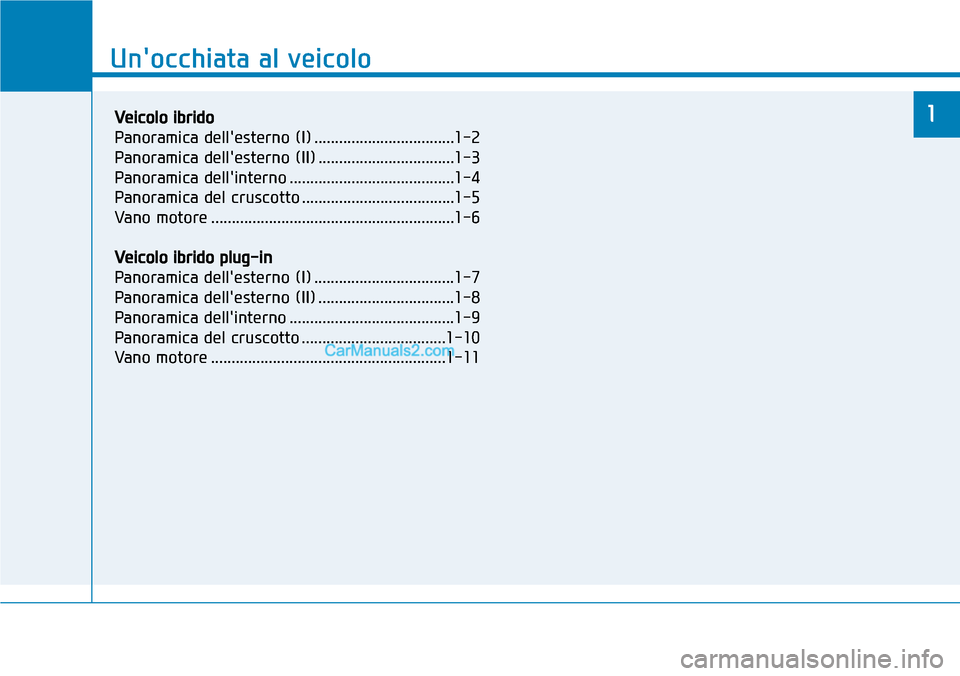

Un'occhiata al veicolo
1Veicolo ibrido
Panoramica dell'esterno (I) ..................................1-2
Panoramica dell'esterno (II) .................................1-3
Panoramica dell'interno ........................................1-4
Panoramica del cruscotto .....................................1-5
Vano motore ...........................................................1-6
Veicolo ibrido plug-in
Panoramica dell'esterno (I) ..................................1-7
Panoramica dell'esterno (II) .................................1-8
Panoramica dell'interno ........................................1-9
Panoramica del cruscotto ...................................1-10
Vano motore .........................................................1-11

1-2

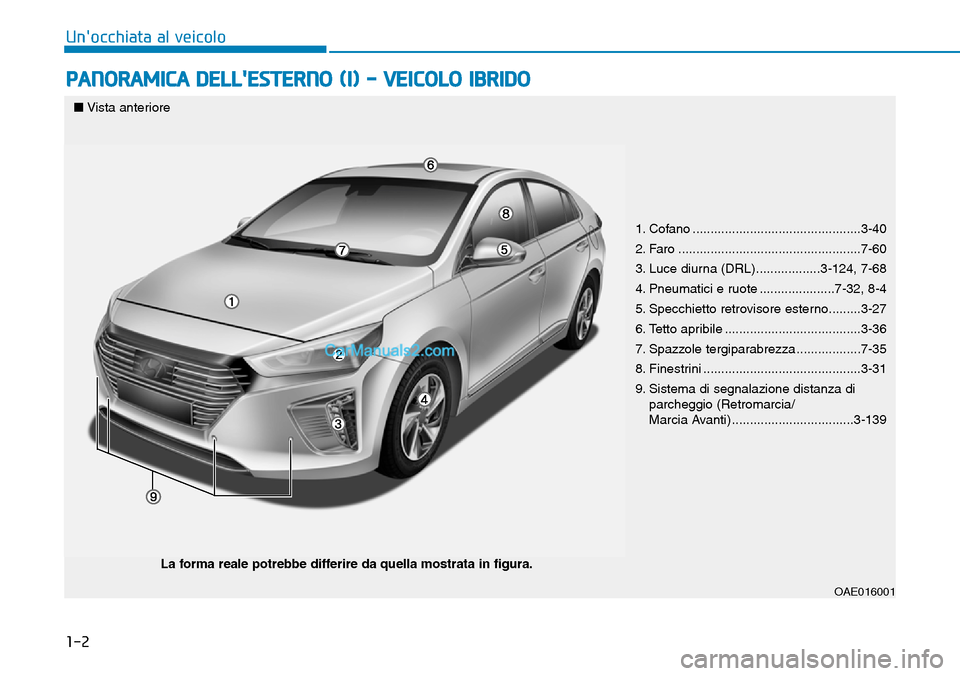

PANORAMICA DELL'ESTERNO (I) - VEICOLO IBRIDO
Un'occhiata al veicolo
1. Cofano ...............................................3-40
2. Faro ...................................................7-60
3. Luce diurna (DRL)..................3-124, 7-68
4. Pneumatici e ruote .....................7-32, 8-4
5. Specchietto retrovisore esterno.........3-27
6. Tetto apribile ......................................3-36
7. Spazzole tergiparabrezza ..................7-35
8. Finestrini ............................................3-31
9. Sistema di segnalazione distanza di
parcheggio (Retromarcia/
Marcia Avanti) ..................................3-139
OAE016001
■Vista anteriore
La forma reale potrebbe differire da quella mostrata in figura.

1-3
Un'occhiata al veicolo

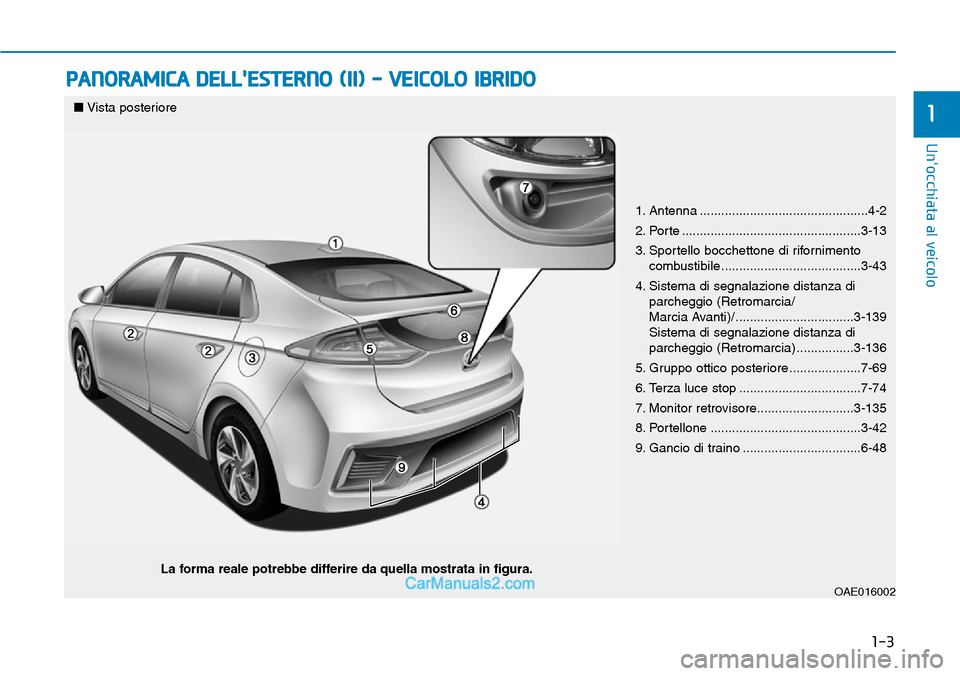

PANORAMICA DELL'ESTERNO (II) - VEICOLO IBRIDO
1
1. Antenna ...............................................4-2
2. Porte ..................................................3-13
3. Sportello bocchettone di rifornimento
combustibile .......................................3-43
4. Sistema di segnalazione distanza di
parcheggio (Retromarcia/
Marcia Avanti)/ .................................3-139
Sistema di segnalazione distanza di
parcheggio (Retromarcia) ................3-136
5. Gruppo ottico posteriore ....................7-69
6. Terza luce stop ..................................7-74
7. Monitor retrovisore...........................3-135
8. Portellone ..........................................3-42
9. Gancio di traino .................................6-48
OAE016002
■Vista posteriore
La forma reale potrebbe differire da quella mostrata in figura.

1-4
Un'occhiata al veicolo

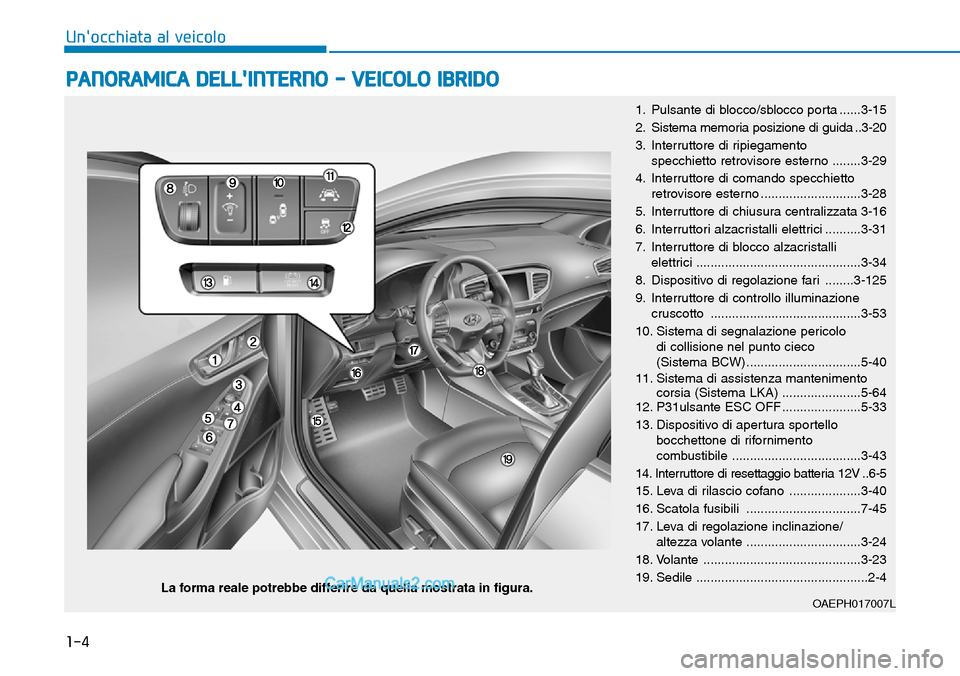

PANORAMICA DELL'INTERNO - VEICOLO IBRIDO
1. Pulsante di blocco/sblocco porta ......3-15
2. Sistema memoria posizione di guida ..3-20
3. Interruttore di ripiegamento
specchietto retrovisore esterno ........3-29
4. Interruttore di comando specchietto
retrovisore esterno ............................3-28
5. Interruttore di chiusura centralizzata 3-16
6. Interruttori alzacristalli elettrici ..........3-31
7. Interruttore di blocco alzacristalli
elettrici ..............................................3-34
8. Dispositivo di regolazione fari ........3-125
9. Interruttore di controllo illuminazione
cruscotto ..........................................3-53
10. Sistema di segnalazione pericolo
di collisione nel punto cieco
(Sistema BCW) ................................5-40
11. Sistema di assistenza mantenimento
corsia (Sistema LKA) ......................5-64
12. P31ulsante ESC OFF ......................5-33
13. Dispositivo di apertura sportello
bocchettone di rifornimento
combustibile ....................................3-43
14. Interruttore di resettaggio batteria 12V ..6-5
15. Leva di rilascio cofano ....................3-40
16. Scatola fusibili ................................7-45
17. Leva di regolazione inclinazione/
altezza volante ................................3-24
18. Volante ............................................3-23
19. Sedile ................................................2-4
OAEPH017007LLa forma reale potrebbe differire da quella mostrata in figura.
