2018 TOYOTA RAV4 Návod na použití (in Czech)

569
7
7-3. Údržba svépomocí
Údržba a péče
Když měníte kola, věnujte pozornost
tomu, zda je použito kol stejné nos-
nosti, průměru, šířky ráfku a zálisu*
jako u demontovaných kol.
Výměna kol je dostupná u kterého-
koliv autorizovaného prodejce nebo
v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.
*:Běžně označováno jako offset.
To y o t a n e d o p o r u č u j e p o u ž í v a t n á -
sledující:
zKola jiných rozměrů nebo typů
zPoužitá kola
zOhnutá kola, která byla rovnána
■Když měníte kola (vozidla s výstraž-
ným systémem tlaku pneumatik)
Kola vašeho vozidla jsou vybavena ven-
tilky a vysílači výstražného systému
tlaku pneumatik, které umožňují výstraž-nému systému tlaku pneumatik poskyto-
vat včasné varování v případě poklesu
tlaku huštění pneumatik. Kdykoliv jsou měněna kola, musí být namontovány
ventilky a vysílače výstražného systému
tlaku pneumatik. (oS.556, 570)
Kola
Pokud je kolo ohnuté, prasklé
nebo silně zkorodované, mělo
by být vyměněno. Jinak se
pneumatika může z kola vyzout
nebo způsobit ztrátu ovladatel-
nosti vozidla.
Vo l b a k o l a
VÝSTRAHA
■Když měníte kola
●Nepoužívejte kola, která jsou jiných rozměrů, než jsou doporučeny v Pří-ručce pro uživatele, protože to může způsobit ztrátu ovladatelnosti vozidla.
●Nikdy nepoužívejte duši na netěs-ném kole, které je určeno pro bez-dušovou pneumatiku. To může mít za následek nehodu s následky smr-telného nebo vážného zranění.
■Když nasazujete matice kol
●Ujistěte se, že nasazujete matice kol kuželovým koncem směrem do-vnitř. Nasazením matic kuželovými konci směrem ven může způsobit, že kolo praskne, případně dojde k vypadnutí kola během jízdy, což by mohlo vést k nehodě s následky smrtelného nebo vážného zranění.
Kuželovitá část
●Nikdy nepoužívejte na šrouby nebo matice kol olej nebo mazací tuk. Olej a mazací tuk může způsobit, že mati-ce budou příliš utažené, což může vést k poškození šroubu nebo disku kola. Navíc, olej nebo mazací tuk může způsobit uvolnění matic a vy-padnutí kola, čímž by došlo k nehodě s následky smrtelného nebo vážného zranění. Odstraňte ze šroubů nebo matic kol olej nebo mazací tuk.
■Zákaz použití vadných kol
Nepoužívejte prasklá nebo deformo-vaná kola.
To by mohlo způsobit únik vzduchu z pneumatiky během jízdy s následky nehody.
A

5707-3. Údržba svépomocí
zPoužívejte pouze matice kol a klí-
če Toyota, které jsou určeny pro
vaše litá kola.
zKdyž střídáte, opravujete nebo
měníte pneumatiky, po ujetí
1600 km zkontrolujte, zda jsou
matice kol stále dotaženy.
zDejte pozor, abyste nepoškodili
litá kola, když používáte sněhové
řetězy.
zKdyž vyvažujete kola, používejte
pouze originální vyvažovací zá-
važí Toyota nebo ekvivalentní
a plastové nebo gumové kladivo.
XVo z i d la s l e v o s t r a n n ý m ř í z e n í m
1Vypněte spínač motoru.
2Otevřete odkládací schránku
a vysuňte tlumič.
3Stiskněte odkládací schránku na
obou stranách, abyste odpojili
závěsy, a pak pomalu a úplně
otevřete odkládací schránku, při-
čemž ji podpírejte.
UPOZORNĚNÍ
■Výměna ventilků a vysílačů vý-
stražného systému tlaku pneu-
matik (vozidla s výstražným systémem tlaku pneumatik)
●Protože oprava nebo výměna pneu-
matik může ovlivnit ventilky a vysí-lače výstražného systému tlaku
pneumatik, vždy svěřte tyto činnosti
kterémukoliv autorizovanému pro-
dejci nebo servisu Toyota, nebo kterémukoliv spolehlivému servisu.
Kromě toho, vždy kupujte ventilky
a vysílače výstražného systému tla-ku pneumatik u kteréhokoliv autori-
zovaného prodejce nebo v servisu
Toyota, nebo v kterémkoliv spolehli-vém servisu.
●Ujistěte se, že na svém vozidle po-užíváte pouze originální kola Toyota.
Ve n ti l k y a v y s í l a č e v ý s t r a ž n é h o
systému tlaku pneumatik nemusí fungovat s neoriginálními koly
správně.
Pokyny pro litá kola
Filtr klimatizace
Filtr klimatizace se musí pravi-
delně vyměňovat, aby byla za-
jištěna účinnost klimatizace.
Postup při vyjmutí

571
7
7-3. Údržba svépomocí
Údržba a péče
4Při úplně otevřené odkládací
schránce lehce odkládací schrán-
ku nadzvedněte a zatáhněte ji
směrem k sedadlu, abyste odpoji-
li spodní část odkládací schránky.
Nepoužívejte nadměrnou sílu, pokud se
odkládací schránka neodpojí při lehkém zatažení. Spíše táhněte směrem k seda-
dlu při mírném upravování výšky odklá-
dací schránky.
5Odemkněte kryt filtru ( ), vy-
táhněte kryt filtru ven z úchytů
( ) a vyjměte kryt filtru.
6Vyjměte pouzdro filtru.
7Vyjměte filtr klimatizace z pouzdra
filtru a vyměňte ho za nový filtr.
Značky " UP" na filtru by měly směřo-
vat nahoru.
8Při nasazování obraťte uvedený
postup.
XVo z i d la s p r a v o s t r a n n ý m ř í z e n í m
1Vypněte spínač motoru.
2Otevřete odkládací schránku
a vysuňte tlumič.
A
B

5727-3. Údržba svépomocí
3Stiskněte odkládací schránku na
obou stranách, abyste odpojili
závěsy, a pak pomalu a úplně
otevřete odkládací schránku, při-
čemž ji podpírejte.
4Při úplně otevřené odkládací
schránce lehce odkládací
schránku nadzvedněte a zatáh-
něte ji směrem k sedadlu, abyste
odpojili spodní část odkládací
schránky.
Nepoužívejte nadměrnou sílu, pokud se
odkládací schránka neodpojí při lehkém
zatažení. Spíše táhněte směrem k seda-dlu při mírném upravování výšky odklá-
dací schránky.
5Odemkněte kryt filtru ( ), vy-
táhněte kryt filtru ven z úchytů
() a vyjměte kryt filtru.
6Vyjměte pouzdro filtru.
7Vyjměte filtr klimatizace a vy-
měňte ho za nový filtr.
Značky " UP" na filtru by měly směřo-
vat nahoru.
8Při nasazování obraťte uvedený
postup.
A
B

573
7
7-3. Údržba svépomocí
Údržba a péče
■Kontrola intervalu
Kontrolujte a vyměňujte filtr klimatizace
podle plánu údržby. V prašných oblas-
tech nebo oblastech se silnou intenzitou dopravy může být výměna provedena
dříve. (Informace o plánu údržby si pře-
čtěte v "Servisní knížce Toyota" nebo "Záruční knížce Toyota".)
■Pokud se proudění vzduchu z vý-
stupů výrazně sníží
Filtr může být ucpaný. Zkontrolujte filtr a pokud je to nutné, vyměňte ho.
UPOZORNĚNÍ
■Když používáte systém klimati-
zace
Vždy se ujistěte, že je instalován filtr.
Používání systému klimatizace bez fil-
tru může systém poškodit.
■Když vyjímáte odkládací schránku
Vždy dodržujte předepsaný postup,
abyste vyjmuli odkládací schránku (oS.570). Pokud je odkládací schrán-
ka vyjmuta při nedodržení předepsa-
ného postupu, může dojít k poškození závěsů odkládací schránky.
■Abyste zabránili poškození krytu filtru
Když posunujete kryt filtru ve směru
šipky, abyste ho uvolnili, dejte pozor, abyste nepůsobili nadměrnou silou na
závěsy. Jinak může dojít k poškození
závěsů.
XVo z i d l a s l e v o s t r a n n ým ř í z e n í m
XVozidla s pravostranným řízením

5747-3. Údržba svépomocí
■Vyjmutí a nasazení lišty stěrače
čelního skla
1Nejprve zvedněte stěrač na stra-
ně řidiče a pak na straně spolu-
jezdce, přičemž držte ramínko
stěrače za část s háčkem .
Když vracíte ramínka stěračů do jejich původní polohy, vraťte jako první stěrač
na straně spolujezdce a pak na straně
řidiče.
2Použitím šroubováku nadzdvihně-
te zajišťovací páčku, viz obrázek.
Abyste zabránili poškození ramínka stě-rače, chraňte špičku šroubováku hadří-
kem.
3Posuňte lištu stěrače, abyste ji
vyjmuli z ramínka stěrače.
Při nasazování obraťte uvedený postup.
■Výměna gumičky stěračů
1Zatáhněte gumičku stěrače,
abyste vyjmuli závěs lišty stěra-
če ze zarážky, a pak gumičku
stěrače vytáhněte ven.
Zarážka
Závěs
2Vyjměte 2 kovové pásky z vyta-
žené gumičky stěrače a nasaďte
je do nové gumičky stěrače.
Výměna gumičky stěrače
Když měníte gumičku stěrače,
proveďte následující postup
pro jednotlivé stěrače.
Stěrače čelního skla
A
A
B

575
7
7-3. Údržba svépomocí
Údržba a péče
Ujistěte se, že umístění vybrání a směr
zahnutí kovových pásků jsou stejné jako u originálu.
3Nasaďte gumičku stěrače do liš-
ty stěrače ze strany bez zarážky.
4Zajistěte zarážku gumičky stěra-
če pomocí závěsu lišty stěrače.
1Pohněte lištou stěrače až uslyší-
te kliknutí a závěs se rozpojí,
a pak vyjměte lištu stěrače z ra-
mínka stěrače.
2Vytáhněte gumičku stěrače ven
přes zarážku na liště stěrače,
a pak vytahujte dále, až je gu-
mička úplně vyjmuta.
Abyste gumičku snadněji vyjmuli, sevře-
te lehce lištu stěrače mezi závěsy, abys-te umožnili zvednutí gumičky stěrače.
3Vyjměte 2 kovové pásky ze staré
gumičky stěrače a nasaďte je do
nahrazené gumičky stěrače.
4Začněte vkládat gumičku stěrače
od závěsu ve středu lišty stěra-
če. Protáhněte gumičku stěrače
přes 3 závěsy tak, až se vysune
ven za zarážku, a pak protáhně-
te gumičku stěrače přes poslední
zbývající závěs.
Stěrač zadního okna

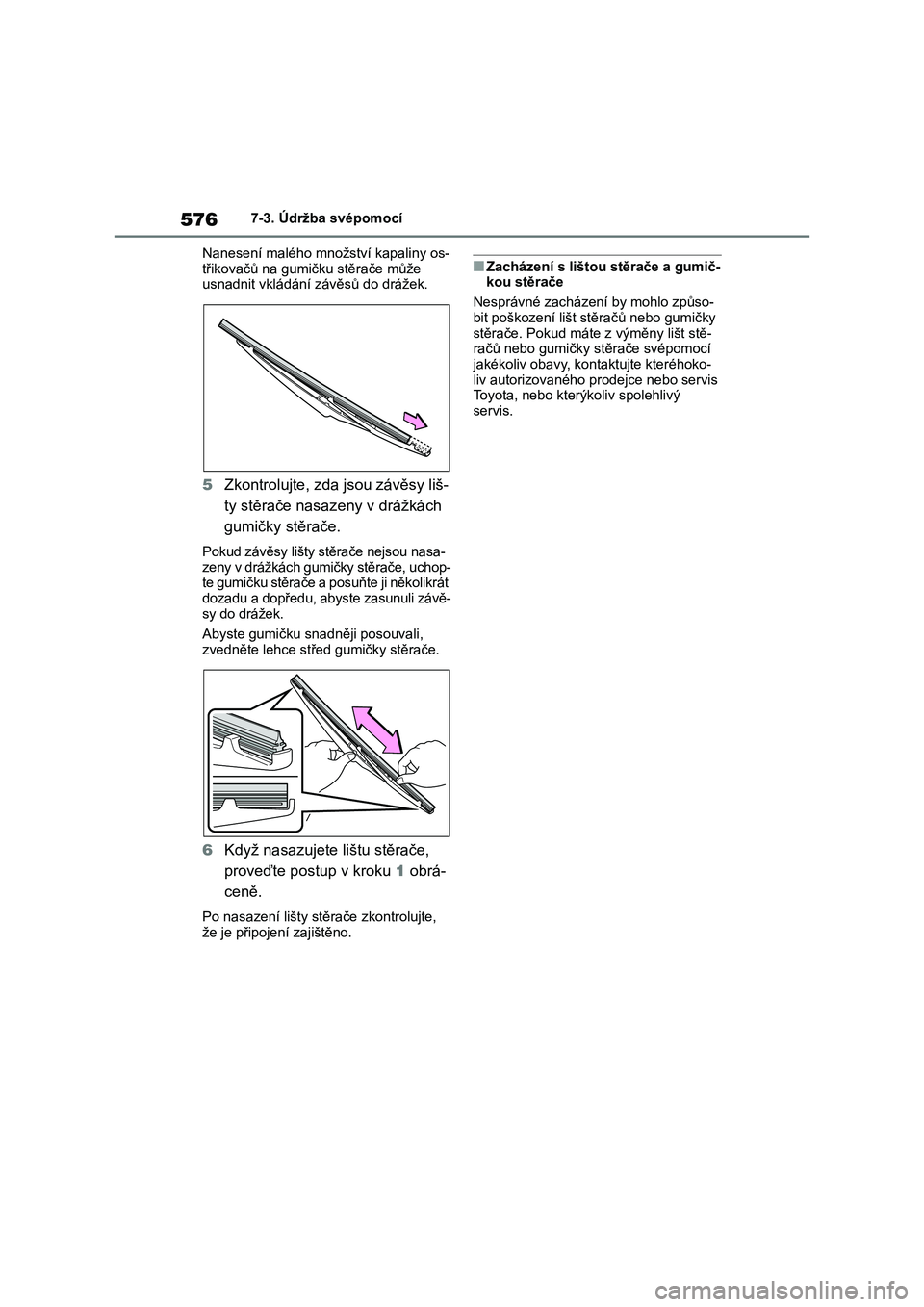

5767-3. Údržba svépomocí
Nanesení malého množství kapaliny os-
třikovačů na gumičku stěrače může usnadnit vkládání závěsů do drážek.
5Zkontrolujte, zda jsou závěsy liš-
ty stěrače nasazeny v drážkách
gumičky stěrače.
Pokud závěsy lišty stěrače nejsou nasa-zeny v drážkách gumičky stěrače, uchop-
te gumičku stěrače a posuňte ji několikrát
dozadu a dopředu, abyste zasunuli závě-sy do drážek.
Abyste gumičku snadněji posouvali,
zvedněte lehce střed gumičky stěrače.
6Když nasazujete lištu stěrače,
proveďte postup v kroku 1 obrá-
ceně.
Po nasazení lišty stěrače zkontrolujte,
že je připojení zajištěno.
■Zacházení s lištou stěrače a gumič-kou stěrače
Nesprávné zacházení by mohlo způso-
bit poškození lišt stěračů nebo gumičky stěrače. Pokud máte z výměny lišt stě-
račů nebo gumičky stěrače svépomocí
jakékoliv obavy, kontaktujte kteréhoko-liv autorizovaného prodejce nebo servis
To y o t a , n e b o k t e rýkoliv spolehlivý
servis.
