2018 TOYOTA RAV4 Bruksanvisningar (in Swedish)

2
89
2
Bilens statusinformation och indikatorer
Bilens statusinformationoch indikatorer
2-1. Instrumentgrupp
Varnings- och indikeringslampor ............. 90
Instrument och mätare (modeller med
4,2-tumsskärm)................. 96
Instrument och mätare (modeller med
7-tumsskärm).................. 101
Informationsdisplay........... 107
Energimonitor/ förbrukningsskärm .......... 117
OM42B46SE.book Page 89 Monday, December 17, 2018 12:29 PM

902-1. Instrumentgrupp
2-1.Instrumentgrupp
I förklarande syfte visar bilderna nedan samtliga varnings- och indikerings-
lampor som tänds.
nMed 4,2-tumsskärm
Enheterna som används på instrumenten och vissa indikatorer kan variera beroen-
de på land.
nMed 7-tumsskärm*
*: Hastighetsmätarens display kan väljas mellan två typer, analog eller digital. ( sid. 112)
Varnings- och indikeringslampor
Varnings- och indikeringslamporna i instrumentgruppen, mittpane-
len och i ytterbackspeglarna håller föraren informerad om status i
bilens olika system.
Instrumentgrupp
OM42B46SE.book Page 90 Monday, December 17, 2018 12:29 PM

91
2
2-1. Instrumentgrupp
Bilens statusinformation och indikatorer

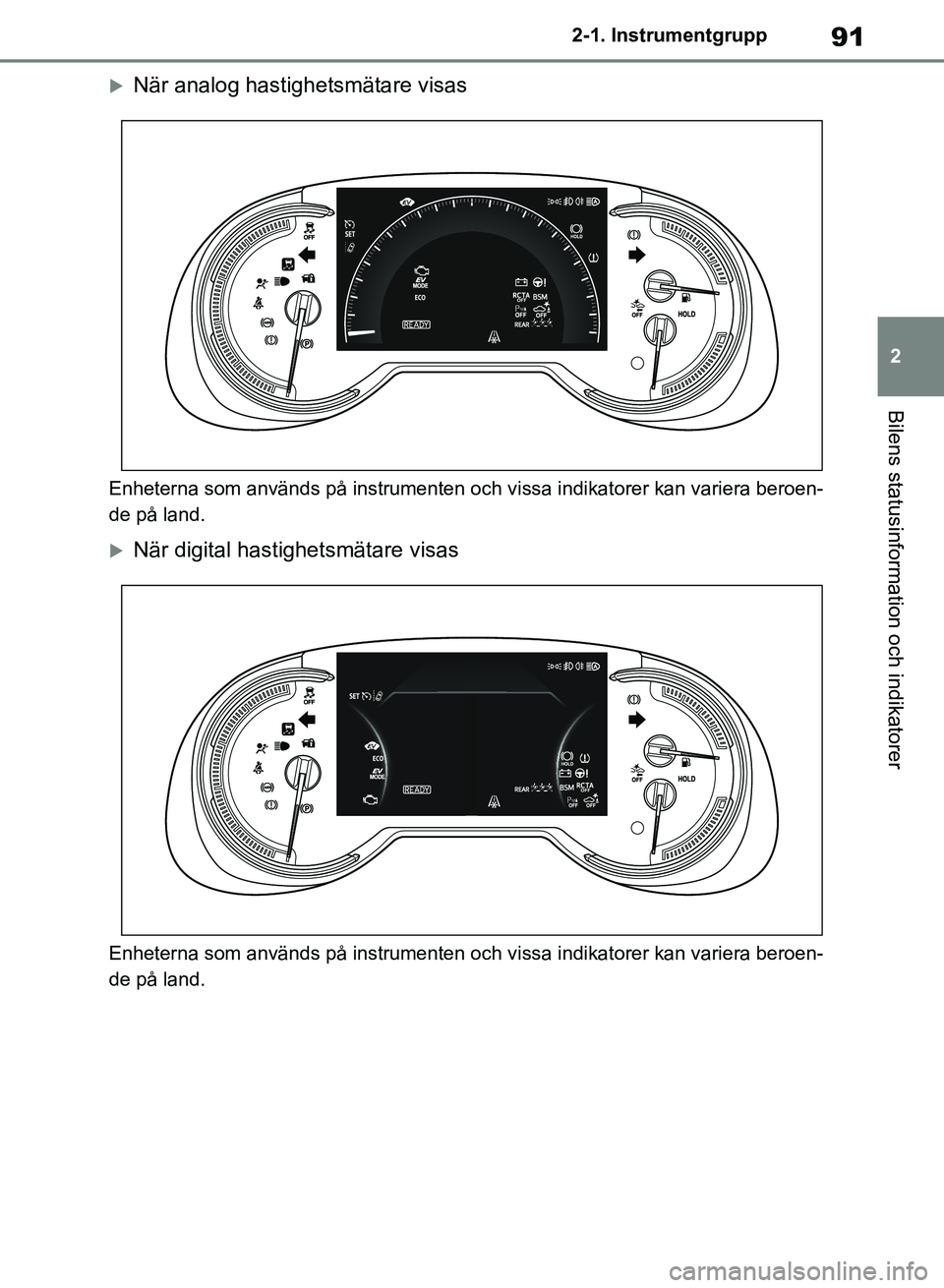

När analog hastighetsmätare visas
Enheterna som används på instrumenten och vissa indikatorer kan variera beroen-
de på land.
När digital hastighetsmätare visas
Enheterna som används på instrumenten och vissa indikatorer kan variera beroen-
de på land.
OM42B46SE.book Page 91 Monday, December 17, 2018 12:29 PM

922-1. Instrumentgrupp
Varningslamporna informerar föra-
ren om funktionsstörningar i något
av bilens system.
Varningslampor
(Röd)
Bromssystem,
varningslampa*1 ( sid. 421)
(Gul)
Bromssystem,
varningslampa*1 ( sid. 421)
Laddningssystem,
varningslampa
*1 (  sid. 422)
Hög kylvätsketemperatur,
varningslampa
*2 (  sid. 422)
Hybridsystemet överhettas,
varningslampa
*2 (  sid. 422)
Lågt oljetryck,
varningslampa
*2 (  sid. 422)
Funktionsstörning,
varningslampa
*1 (  sid. 423)
Krockkuddesystem,
varningslampa
*1 (  sid. 423)
ABS varningslampa
*1
(  sid. 423)
(Röd/gul)
Elektriskt
servostyrningssystem,
varningslampa
*1 ( sid. 424)
(Blinkar
eller lyser)
PCS, varningslampa*1
(i förekommande fall)
(  sid. 424)
(Orange)
LTA, indikator
(i förekommande fall)
( sid. 424)
(Blinkar)
Toyota parkeringssensor,
avstängd, indikator*3
(i förekommande fall)
(  sid. 425)
(Blinkar)
PKSB, indikator*1
(i förekommande fall)
(  sid. 425)
(Blinkar)
RCTA OFF, indikator*1
(i förekommande fall)
(  sid. 426)
Slirindikeringslampa
*1
(  sid. 426)
Bromsfrikopplingssystem/
Kör-startkontroll/PKSB
(i förekommande fall),
varningslampa
*2 (  sid. 427)
(Blinkar)
Bromshållare aktiv, indikator*1
(  sid. 427)
(Blinkar)
Parkeringsbroms, indikator
( sid. 428)
Låg bränslenivå,
varningslampa ( sid. 428)
Förarens och
framsätespassagerarens
säkerhetsbälte,
bältespåminnare
(  sid. 428)
Säkerhetsbälte i baksätet,
bältespåminnare
(i förekommande fall)
(  sid. 428)
Lågt lufttryck i däck,
varningslampa
*1
(i förekommande fall)
( sid. 429)
OM42B46SE.book Page 92 Monday, December 17, 2018 12:29 PM

93
2
2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
*1: Lamporna tänds när startknappen
trycks till ON för att indikera att sys-
temkontroll utförs. De släcks när hy-
bridsystemet startas, eller efter någ-
ra sekunder. En systemstörning kan
föreligga om en lampa inte tänds el-
ler släcks. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontroll-
era bilen.
*2: Den här lampan tänds på informa- tionsdisplayen med ett meddelande.
*3: Toyotas parkeringssensors OFF-in-dikator tänds när startknappen
trycks till ON medan Toyota parke-
ringssensorfunktion är aktiverad.
Den slocknar efter några sekunder.
Indikeringslamporna håller föraren
informerad om stat us i bilens olika
system.
VARNING
nOm en varningslampa i säker-
hetssystemet inte tänds
Om en varningslampa, t.ex. för ABS
eller krockkuddarna, inte tänds när du
startar hybridsystemet kan det inne-
bära att dessa system inte aktiveras
så att de kan skydda dig vid en
olyckshändelse, vilket kan resultera i
svåra eller livshotande skador. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner kontrollera bilen omedelbart om
detta skulle inträffa.
Indikeringslampor
Körriktningsvisare
(  sid. 209)
Bakljus ( sid. 216)
Helljus, indikator
(  sid. 218)
Automatiskt helljus,
indikeringslampa
(i förekommande fall)
(  sid. 218)
Främre dimljus,
indikeringslampa
(i förekommande fall)
(  sid. 221)
Bakre dimljus,
indikeringslampa
(i förekommande fall)
(  sid. 221)
Elektroniskt lås- och start-
system, indikeringslampa
*1
(i förekommande fall)
(  sid. 199)
Farthållare, indikeringslampa
(  sid. 255, 267)
Aktiv farthållare, indikator
(i förekommande fall)
(  sid. 255)
Farthållare, indikator ”SET”
(  sid. 255, 267)
Hastighetsbegränsare,
indikator (i förekommande
fall) ( sid. 270)
LTA, indikator
*2
(i förekommande fall)
(  sid. 247)
OM42B46SE.book Page 93 Monday, December 17, 2018 12:29 PM

942-1. Instrumentgrupp
*1: Den här lampan tänds på informa-tionsdisplayen med ett meddelande.
*2: Beroende på system ets driftsförhål-
landen ändras indikatorns färg och
tillstånd (tänd/blinkar).
*3: Lampan tänds när systemet stängs a v.
*4: Toyotas parkeringssensors OFF-in-dikator tänds när startknappen
trycks till ON medan Toyota parke-
ringssensorfunktion är aktiverad.
Den slocknar efter några sekunder.
*5: Lamporna tänds när startknappen trycks till ON för att indikera att sys-
temkontroll utförs. De släcks när hy-
bridsystemet startas, eller efter någ-
ra sekunder. Det kan vara en indike-
ring på funktionsstörning om lampor-
na inte tänds, el ler släcks. Låt en
auktoriserad Toyota-återförsäljare el-
ler Toyota-verkstad, eller annan
verkstad med motsva rande kvalifika-
tioner kontrollera bilen.
*6: Den här lampan tänds i ytterback- speglarna.
Toyota parkeringssensor,
avstängd, indikator
*3, 4
(i förekommande fall)
(  sid. 281)
PKSB, indikator
*3, 5
(i förekommande fall)
(  sid. 289)
(Blinkar)
Slirindikeringslampa*5
(  sid. 309)
VSC OFF, indikator
*3, 5
(  sid. 309)
PCS, varningslampa
*3, 5
(i förekommande fall)
(  sid. 236)
BSM-indikatorer på
ytterbackspegel
*5, 6
(i förekommande fall)
(  sid. 272)
BSM, indikator
(i förekommande fall)
( sid. 272)
RCTA OFF, indikator
*3, 5
(i förekommande fall)
(  sid. 272)
Bromshållare standby,
indikator
*5 (  sid. 213)
Bromshållare aktiv,
indikator
*5 (  sid. 213)
Stöldskyddssystem,
indikeringslampa
(  sid. 83, 85)
”READY”-lampa ( sid. 199)
Låg utetemperatur,
indikator
*7 (  sid. 98, 104)
EV, indikator ( sid. 76)
Parkeringsbroms, indikator
(  sid. 210)
Körläge EV,
indikeringslampa
( sid. 203)
Eco-körning,
indikeringslampa
(  sid. 303)
Sportläge, indikeringslampa
(  sid. 303)
Trail Mode, indikator
(i förekommande fall)
(  sid. 305)
”PASSENGER AIR BAG”,
indikator
*5, 8 (i förekommande
fall) ( sid. 40)
OM42B46SE.book Page 94 Monday, December 17, 2018 12:29 PM

95
2
2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
*7: Om utetemperaturen är högst 3 °C
blinkar indikeringslampan i cirka
10 sekunder och lyser sedan med
fast sken.
*8: Den här lampan tänds på mittpane-len.
nBSM (dödavinkelvarnare) indike-
ring på ytterbackspegel (i förekom-
mande fall)
Som bekräftelse att de är funktionella
tänds ytterbackspegelns BSM-indike-
ringslampor i följande situationer:
lNär startknappen är i ON medan
BSM-funktionen aktiveras med på
informationsdisplayens skärm.
lNär BSM-funktionen är aktiverad med
på informationsdisplayen medan
startknappen är i ON.
Om systemet är funktionellt slocknar yt-
terbackspegelns BSM indikeringslampor
efter några sekunder.
Om BSM-indikeringslamporna i ytter-
backspeglarna inte tänds eller inte
slocknar kan en funktionsstörning ha
uppstått i systemet.
Om detta inträffar ska du låta en auktori-
serad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera bi-
len.
OM42B46SE.book Page 95 Monday, December 17, 2018 12:29 PM

962-1. Instrumentgrupp
Enheterna som används på mätare och display kan variera beroende på land.
Hybridsystemsindikator
Visar hybridsystemsindikatorn ( sid. 97)
Utetemperatur ( sid. 98)
Klocka ( sid. 99)
Informationsdisplay
Förser föraren med olika körrelaterade uppgifter ( sid. 107)
Visar varningsmeddelanden om fel uppstår ( sid. 431)
Hastighetsmätare
Visar bilens hastighet
Bränslemätare
Visar bränslemängden i tanken
Display för vägmätare, trippmätar e och instrumentgruppsbelysning
Vägmätare:
Visar bilens totala körsträcka
Instrument och mätare (modeller med 4,2-tumsskärm)
Mätarna visar olika typer av körinformation.
Mätarvisning
A
B
C
D
E
F
G
OM42B46SE.book Page 96 Monday, December 17, 2018 12:29 PM
