2018 TOYOTA RAV4 service

701-3. Assistans i nödsituation
nTjänst som ansvarar för behandlingen av ansökningar om tillgång till
uppgifter
LandKontaktuppgifter
Ö[email protected]
Belgien/[email protected]
[email protected]
Tjeckien/Ungern/
[email protected]
[email protected] og
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
Nederländernawww.Toyota.nl/klantenservice
[email protected]
[email protected]
[email protected]
Rumä[email protected]
[email protected]
[email protected] / [email protected].
[email protected]
[email protected]
OM42B46SE.book Page 70 Monday, December 17, 2018 12:29 PM

71
1
1-3. Assistans i nödsituation
Trygghet och säkerhet
*1: i förekommande fall
*2: Aktiveras inom täckningsområdet för
ERA-GLONASS/EVAK.
Systemets namn varierar beroende
på land.
Mikrofon
”SOS”-knapp
*
Indikeringslampor
*: Den här knappen är avsedd för kom- munikation med systemoperatören
hos ERA-GLONASS/EVAK.
Andra SOS-knappar som finns i an-
dra system i ett mo torfordon hänför
sig inte till denna enhet och är inte
avsedda för kommunikation med
ERA-GLONASS/EVAK:s systemope-
ratör.
ERA-GLONASS/EVAK*1,2
Nödanropssystemet är en
enhet som är installerad i for-
don för att kunna bedöma plats
och riktning (med hjälp av
GLONASS [Global Navigation
Satellite System ] och GPS-sig-
naler [Global Positioning Sys-
tem]) och säkerställa
generering och överföring av
fordonsinformation (i icke-jus-
terbar form) i händelse av tra-
fikolyckor eller andra
händelser på motorvägar i
Ryska federationen/Kazak-
stan. Dessutom etablerar sys-
temet tvåvägskommunikation
mellan fordonet och en ERA-
GLONASS/EVAK-operatör
genom mobilnätverk (GSM).
Automatiska nödanrop (via
automatiskt kollisionsmedde-
lande) och manuella nödsamtal
(genom att trycka på SOS-
knappen) kan göras till ERA-
GLONASS/EVAK:s kontrollcen-
tral.
Denna service är obligatorisk
enligt tullunionens tekniska
regelverk.
Systemkomponenter
A
B
C
OM42B46SE.book Page 71 Monday, December 17, 2018 12:29 PM

781-4. Hybridsystem
Bilden utgör endast ett förklarande exem pel och kan skilja sig från de verkliga
delarna.
Varningsdekal
Servicekontakt
Bakre elmotor (hybridmotor)
*
Hybridbatteri
Högspänningskablar (orange)
Främre elmotor (hybridmotor)
Drivenhet
Luftkonditioneringskompressor
Hybridsystem, säkerhetsanvisningar
Var försiktig när du hanterar hybridsystemet eftersom det är ett hög-
spänningssystem (cirka max 650 V) såväl som delar som blir extremt
heta när hybridsystemet är i drift. Följ anvisningarna på dekalerna
som är fästa på bilen.
Systemkomponenter
A
B
C
D
E
F
G
H
OM42B46SE.book Page 78 Monday, December 17, 2018 12:29 PM

79
1
1-4. Hybridsystem
Trygghet och säkerhet
*: Endast AWD-modeller
nOm du får slut på bränsle
Om bilen har fått slut på bränsle och hy-
bridsystemet inte kan startas ska du fylla
på tillräckligt med bensin så att varnings-
lampan för låg bränslenivå ( sid. 428)
slocknar. Om bränslenivån i tanken är ex-
tremt låg kan hybrid systemet eventuellt
inte startas. (Standardmängden bränsle
är cirka 8,8 liter när bilen står på plant
underlag. Volymen kan variera om bilen
står på sluttande underlag. Fyll på extra
bränsle om bilen står på en sluttning.)
nElektromagnetiska vågor
lHögspänningsdelar och -kablar på hy-
bridbilar innehåller elektromagnetiska
skydd och avger därför ungefär sam-
ma mängd elektromagnetiska vågor
som konventionella bensindrivna bilar
eller hemelektronisk utrustning.
lDin bil kan orsaka ljudstörningar
i radiodelar som tillverkats av tredje
part.
nHybridbatteri
Hybridbatteriet har begränsad livslängd.
Hybridbatteriets livslängd kan variera
beroende på körstil och körförhållanden.
nFörsäkran om överensstämmelse
Denna modell uppfyller vätgasutsläpp
enligt reglementet ECE100 (Säkerhet
beträffande batterier i elfordon).
VARNING
nSäkerhetsåtgärder högspänning
Denna bil har både likström (DC) och
växelström (AC) med hög spänning
samt ett 12-voltssystem. Både lik-
ström och växelström är mycket farli-
ga och kan orsaka svåra brännskador
eller elektriska stötar vilket kan leda
till svåra eller livshotande skador.
lDu ska aldrig vidröra, ta isär,
demontera eller byta ut högspän-
ningskomponenter, högspännings-
kablar eller deras anslutningar.
lHybridsystemet kan bli mycket
varmt efter start eftersom det
använder högspänning. Var mycket
försiktig med såväl högspänningen
som den höga temperaturen och
lyd alltid texten på varningsdeka-
lerna som är fästa på bilen.
lFörsök aldrig att öppna inspektions-
öppningen till servicekontakten som
är placerad under baksätet. Service- kontakten, som är en del av hög-
spänningssystemet, ska bara an-
vändas vid servicetillfällen.
nFörsiktighet vid bilolyckor
Observera följande säkerhetsanvis-
ningar för att minska risken för svåra
eller livshotande skador:
lKör av bilen från vägen, placera
växelspaken i P, ansätt parkerings-
bromsen och stäng av hybridsyste-
met.
lRör aldrig högspänningskomponen-
ter, kablar och anslutningsdon.
lRör aldrig elkablar som sticker ut
utanför eller inne i bilen. Du kan få
en livsfarlig elektrisk stöt. Rör aldrig
någon kabel i elsystemet.
lOm vätska läcker ut från någon del
av bilen får du inte röra vätskan.
Det kan vara starkt alkalisk elek-
trolyt från hybridbatteriet. Om du får
vätska på huden eller i ögonen ska
du omedelbart skölja bort den med
stora mängder vatten eller, om möj-
ligt, med borsyrelösning. Uppsök
omedelbart läkare.
OM42B46SE.book Page 79 Monday, December 17, 2018 12:29 PM

3626-2. Underhåll
6-2.Underhåll
nVem ska utföra underhållsservice?
För att hålla din bil i bästa möjliga skick
rekommenderar Toyota att alla kontroller
och reparationer samt allt underhåll ut-
förs av en auktorise rad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikatio-
ner och utrustning. För reparationer och
underhåll som täcks av bilens garanti bör
du uppsöka en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad som an-
vänder Toyota originaldelar vid alla slags
reparationer. Det kan också vara fördel-
aktigt att använda auktoriserade Toyota-
återförsäljare eller Toyota-verkstäder för
reparationer som inte täcks av bilens ga-
ranti. På grund av att de är erfarna speci-
alister på Toyotabilar kan medlemmar av
Toyotas nätverk hjälpa dig vid alla typer
av problem som kan dyka upp.
Din Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med mot-
svarande kvalifikatione r och utrustning
utför noggrant alla moment enligt servi-
ceschemat – tillförlitligt och ekonomiskt
– tack vare sin erfarenhet av Toyotabilar.Regelbundet underhåll bör utföras
vid angivna intervall enligt servi-
ceschemat.
Komplett information om service och
underhåll finns i ”Service & Garanti”
i bilhandlingarna.
Vilka arbeten kan du göra själv?
Vissa serviceåtgärder är så enkla att du
kan utföra dem själv bara du är lite hän-
dig och har de vanligaste verktygen.
Underhållsbehov
Daglig skötsel och regelbundet
underhåll är nödvändigt för att
din bil ska vara säker och eko-
nomisk att köra. Toyota rekom-
menderar nedanstående
underhåll.
VARNING
nOm du inte underhåller din bil
Felaktigt underhåll kan leda till allvar-
liga skador på bilen och i värsta fall
svåra eller livshotande skador.
nHantering av 12-voltsbatteriet
12-voltsbatteriets poler och anslutna
tillbehör som innehåller bly och blyför-
eningar, kan orsaka hjärnskador.
Tvätta händerna efter hantering.
( sid. 374)
Service enligt
serviceintervall
Arbeten du kan göra själv
OM42B46SE.book Page 362 Monday, December 17, 2018 12:29 PM

363
6
6-2. Underhåll
Underhåll och skötsel
Andra serviceåtgärder kräver däremot
både specialverktyg och specialkunska-
per. Överlåt därför viktiga serviceåtgär-
der till kvalificerade tekniker. Även om
du har erfarenhet av att själv arbeta med
bilar rekommenderar vi att du låter en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och ut-
rustning utföra servicearbeten och repa-
rationer. Varje auktoriserad Toyota-åter-
försäljare eller Toyo ta-verkstad noterar
utfört underhåll i bilens garantihäfte vil-
ket är värdefullt om du någonsin skulle
behöva garantireparation. Skulle du väl-
ja att anlita en annan välkvalificerad och
välutrustad verkstad än en auktoriserad Toyota-verkstad för re parationer eller un-
derhåll av din bil rekommenderar vi att
du begär att verkstaden arkiverar note-
ringar om bilens underhåll.
nBehöver bilen repareras?
Var uppmärksam på förändringar i pre-
standa och ljud liksom andra tecken på
att bilen behöver omedelbar service.
Nedan följer några enkla tecken på att
bilen behöver service:
lMotorn misständer, går ojämnt eller
knackar
lMärkbart minskad kraft
lKonstiga ljud från motorn
lVätskeläckage under bilen (Det är
dock normalt att det droppar vatten
från luftkonditioneringen om den just
använts.)
lAvgasljudet har förändrats (Det kan
tyda på farligt läckage av kolmonoxid.
Kör då med fönstren öppna och låt
omedelbart kontrollera avgassyste-
met.)
lLufttrycket i däcken verkar lågt, däck-
en tjuter onormalt i varje kurva eller är
ojämnt slitna
lBilen drar åt ena hållet vid körning på
rak och jämn väg
lKonstiga ljud från fjädrar, stötdämpare
eller hjulupphängning
lMinskad bromsverkan, bromspedalen
känns svampig, pedalen går nästan
ned i golvet, bilen drar snett vid in-
bromsning
lKylvätsketemperaturen ligger kon-
stant över normalt värde
( sid. 96, 101)
Om du observerar något av dessa teck-
en ska du snarast lämna in bilen till en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kva lifikationer och ut-
rustning.
Din bil kan vara i behov av justering eller
reparation.
OM42B46SE.book Page 363 Monday, December 17, 2018 12:29 PM

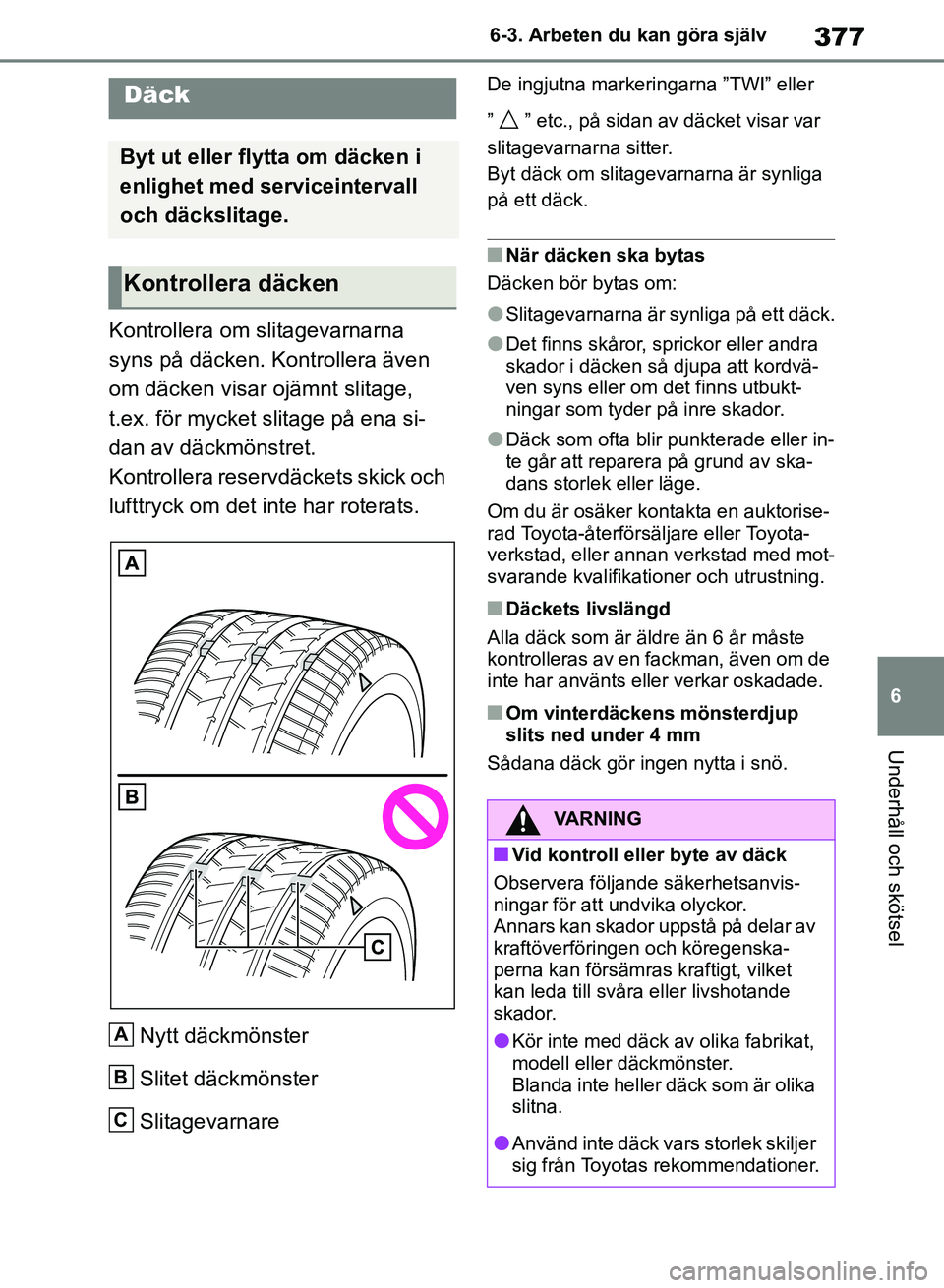

377
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
Kontrollera om slitagevarnarna
syns på däcken. Kontrollera även
om däcken visar ojämnt slitage,
t.ex. för mycket slitage på ena si-
dan av däckmönstret.
Kontrollera reservdäckets skick och
lufttryck om det inte har roterats.
Nytt däckmönster
Slitet däckmönster
Slitagevarnare
De ingjutna markeringarna ”TWI” eller
” ” etc., på sidan av däcket visar var
slitagevarnarna sitter.
Byt däck om slitagevarnarna är synliga
på ett däck.
nNär däcken ska bytas
Däcken bör bytas om:
lSlitagevarnarna är synliga på ett däck.
lDet finns skåror, sprickor eller andra
skador i däcken så djupa att kordvä-
ven syns eller om det finns utbukt-
ningar som tyder på inre skador.
lDäck som ofta blir punkterade eller in-
te går att reparera på grund av ska-
dans storlek eller läge.
Om du är osäker kontakta en auktorise-
rad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning.
nDäckets livslängd
Alla däck som är äldre än 6 år måste
kontrolleras av en fackman, även om de
inte har använts eller verkar oskadade.
nOm vinterdäckens mönsterdjup
slits ned under 4 mm
Sådana däck gör ingen nytta i snö.
Däck
Byt ut eller flytta om däcken i
enlighet med serviceintervall
och däckslitage.
Kontrollera däcken
A
B
C
VARNING
nVid kontroll eller byte av däck
Observera följande säkerhetsanvis-
ningar för att undvika olyckor.
Annars kan skador uppstå på delar av
kraftöverföringen och köregenska-
perna kan försämras kraftigt, vilket
kan leda till svåra eller livshotande
skador.
lKör inte med däck av olika fabrikat,
modell eller däckmönster.
Blanda inte heller däck som är olika
slitna.
lAnvänd inte däck vars storlek skiljer
sig från Toyotas rekommendationer.
OM42B46SE.book Page 377 Monday, December 17, 2018 12:29 PM

387
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
nKontrollintervall
Granska och byt luftkonditioneringsfiltret
enligt bilens serviceschema. Filtret kan
behöva bytas tidigare om bilen används
i dammiga miljöer eller områden med tät
trafik. (Beträffande serviceintervall, se
”Service & Garanti” i bilhandlingarna för
din Toyota.)
nOm luftströmmen från ventilerna
minskar kraftigt
Filtret kan vara igen satt. Kontrollera fil-
tret och byt det vid behov.
OBSERVERA
nNär du använder luftkonditione-
ringen
Kontrollera att det alltid finns ett filter
installerat.
Att använda luftkonditioneringen utan
filter kan skada systemet.
nNär handskfacket ska tas bort
Följ alltid angiven metod för att ta loss
handskfacket ( sid. 385). Om
handskfacket tas bort utan att den
angivna metoden följs kan gångjär-
net skadas.
nUndvika skada på filterlocket
Var noga med att inte använda för
mycket kraft på hakarna när filter-
locket förs ut i pilens riktning för att
lossa fattningen. Hakarna kan annars
skadas.
OM42B46SE.book Page 387 Monday, December 17, 2018 12:29 PM
