2018 TOYOTA RAV4 Bruksanvisningar (in Swedish)

385
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel


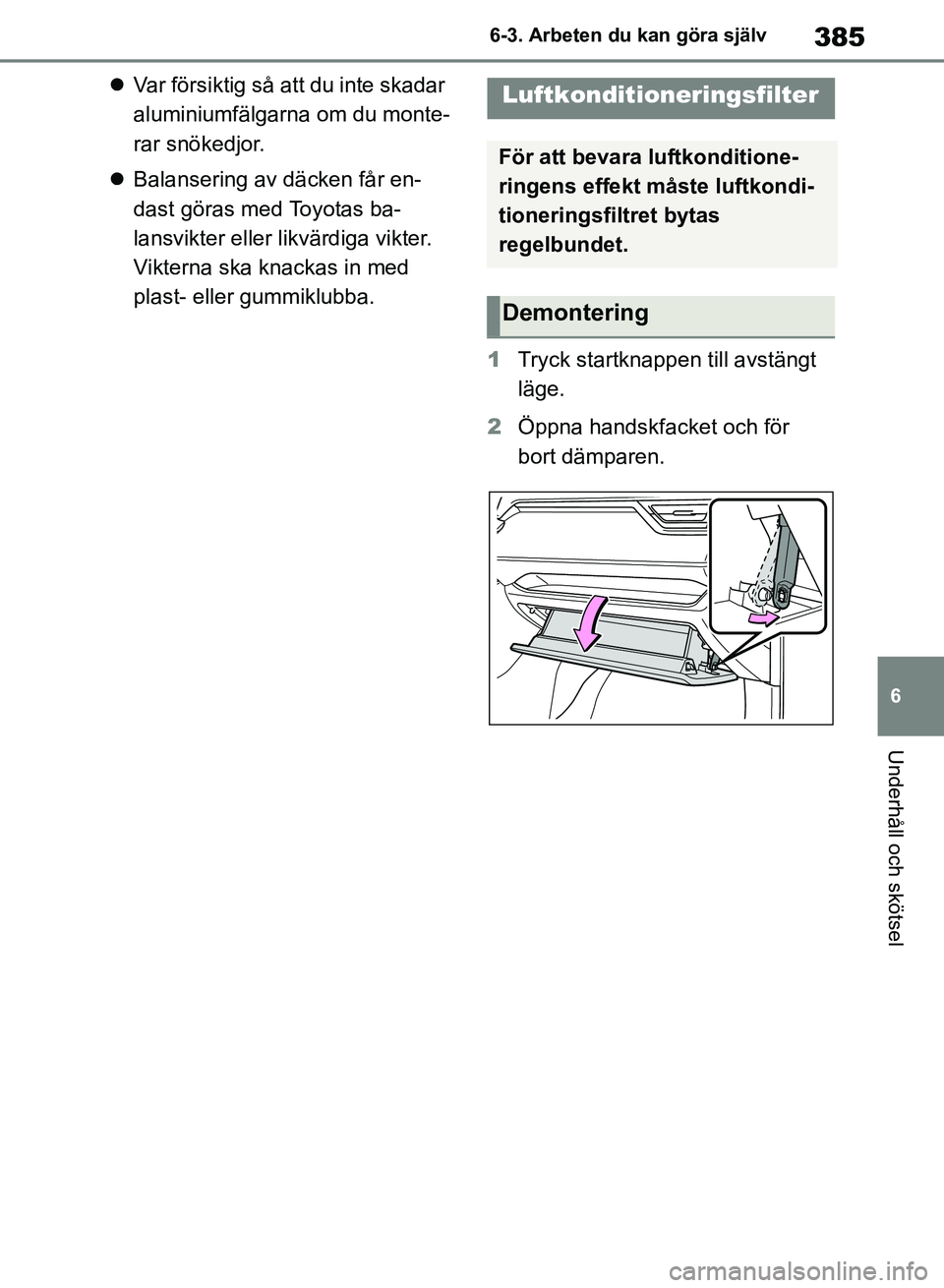

Var försiktig så att du inte skadar
aluminiumfälgarna om du monte-
rar snökedjor.
 Balansering av däcken får en-
dast göras med Toyotas ba-
lansvikter eller likvärdiga vikter.
Vikterna ska knackas in med
plast- eller gummiklubba.
1Tryck startknappen till avstängt
läge.
2 Öppna handskfacket och för
bort dämparen.Luftkonditioneringsfilter
För att bevara luftkonditione-
ringens effekt måste luftkondi-
tioneringsfiltret bytas
regelbundet.
Demontering
OM42B46SE.book Page 385 Monday, December 17, 2018 12:29 PM

3866-3. Arbeten du kan göra själv

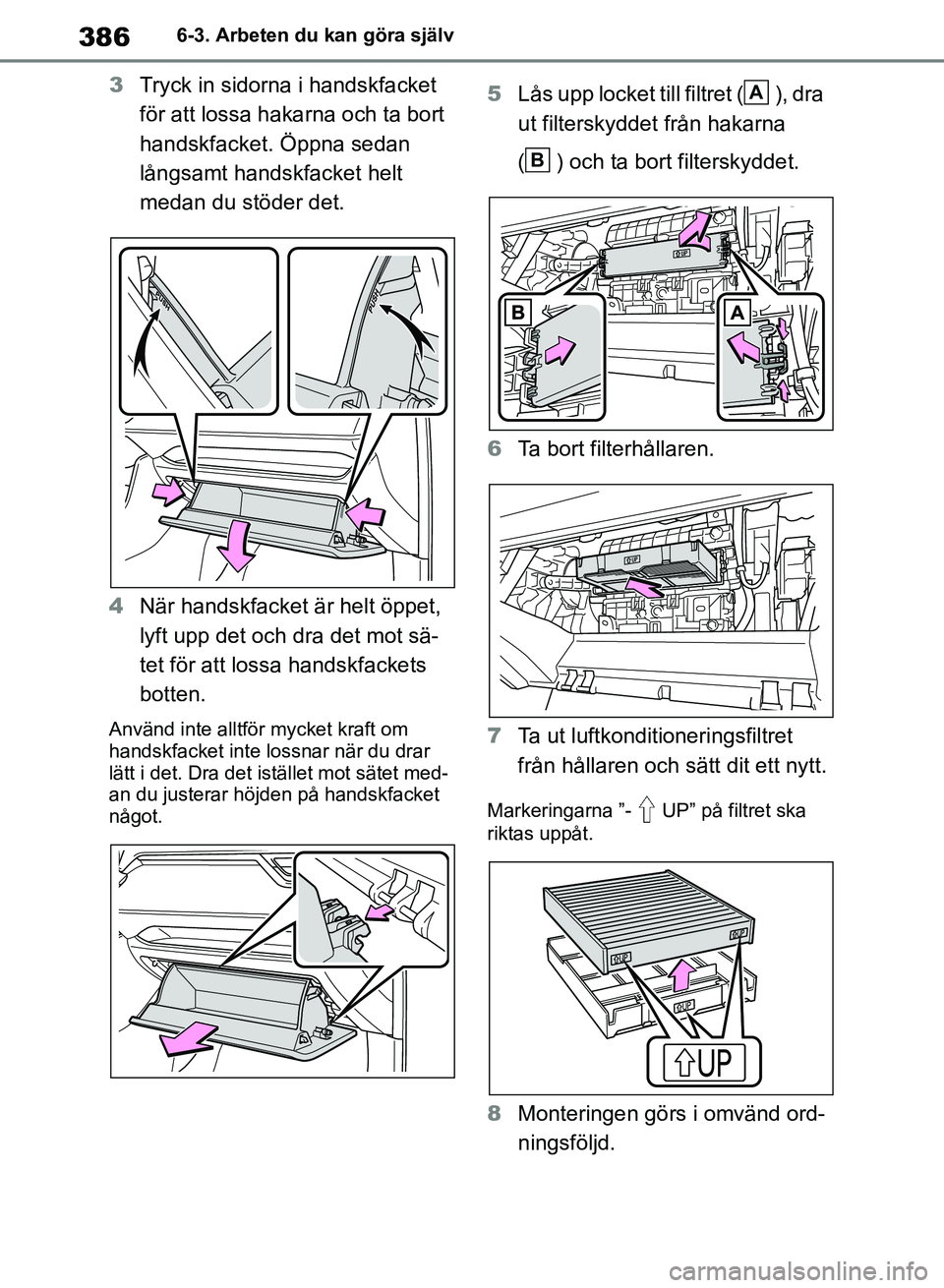

3Tryck in sidorna i handskfacket
för att lossa haka rna och ta bort
handskfacket. Öppna sedan
långsamt handskfacket helt
medan du stöder det.
4 När handskfacket är helt öppet,
lyft upp det och dra det mot sä-
tet för att loss a handskfackets
botten.
Använd inte alltför mycket kraft om
handskfacket inte lo ssnar när du drar
lätt i det. Dra det istället mot sätet med-
an du justerar höjden på handskfacket
något.
5 Lås upp locket till filtret ( ), dra
ut filterskyddet från hakarna
( ) och ta bort filterskyddet.
6 Ta bort filterhållaren.
7 Ta ut luftkondit ioneringsfiltret
från hållaren och sätt dit ett nytt.
Markeringarna ”- UP” på filtret ska
riktas uppåt.
8 Monteringen görs i omvänd ord-
ningsföljd.
A
B
OM42B46SE.book Page 386 Monday, December 17, 2018 12:29 PM

387
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
nKontrollintervall
Granska och byt luftkonditioneringsfiltret
enligt bilens serviceschema. Filtret kan
behöva bytas tidigare om bilen används
i dammiga miljöer eller områden med tät
trafik. (Beträffande serviceintervall, se
”Service & Garanti” i bilhandlingarna för
din Toyota.)
nOm luftströmmen från ventilerna
minskar kraftigt
Filtret kan vara igen satt. Kontrollera fil-
tret och byt det vid behov.
OBSERVERA
nNär du använder luftkonditione-
ringen
Kontrollera att det alltid finns ett filter
installerat.
Att använda luftkonditioneringen utan
filter kan skada systemet.
nNär handskfacket ska tas bort
Följ alltid angiven metod för att ta loss
handskfacket ( sid. 385). Om
handskfacket tas bort utan att den
angivna metoden följs kan gångjär-
net skadas.
nUndvika skada på filterlocket
Var noga med att inte använda för
mycket kraft på hakarna när filter-
locket förs ut i pilens riktning för att
lossa fattningen. Hakarna kan annars
skadas.
OM42B46SE.book Page 387 Monday, December 17, 2018 12:29 PM

3886-3. Arbeten du kan göra själv
Avlägsna damm från luftintagsven-
tilen med en dammsugare eller lik-
nande.
Använd bara vakuum för att suga ut
damm och blockeringar. Att försöka blå-
sa ut damm och blockeringar med
tryckluftspistol eller liknande kan trycka
in det i luftintagsventilen. (sid. 390)
Om damm och blockeringar inte
kan avlägsnas helt när skyddet till
luftintagsventilen är monterat ska
du ta bort skyddet och rengöra fil-
tret.
1 Tryck startknappen till avstängt
läge.
2 Ta bort plastniten med en stjärn-
skruvmejsel.
3 Ta bort skyddet till luftintagsven-
tilen.
Dra i skyddet som bilden visar för att
lossa de 8 hakarna med början från ha-
ken i övre högra hörnet och dra skyddet
mot bilens främre del för att ta bort det.
4Ta bort filtret till luftintagsventi-
len.
Hybridbatteriets
luftintagsventil och filter
För att undvika att bränsleeko-
nomin påverkas ska du göra
en regelbunden visuell gransk-
ning av hybridbatteriets luftin-
tag med avseende på damm
och blockering. Om det är
dammigt eller igensatt, eller
om ”Underhåll krävs för
hybridbatteriets kyldelar Se
instruktionsboken” visas på
informationsdisplayen ska du
rengöra luftintagsventilen på
följande sätt:
Rengöring av
luftintagsventilen
Om damm och blockeringar
inte kan avlägsnas helt
OM42B46SE.book Page 388 Monday, December 17, 2018 12:29 PM

389
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel

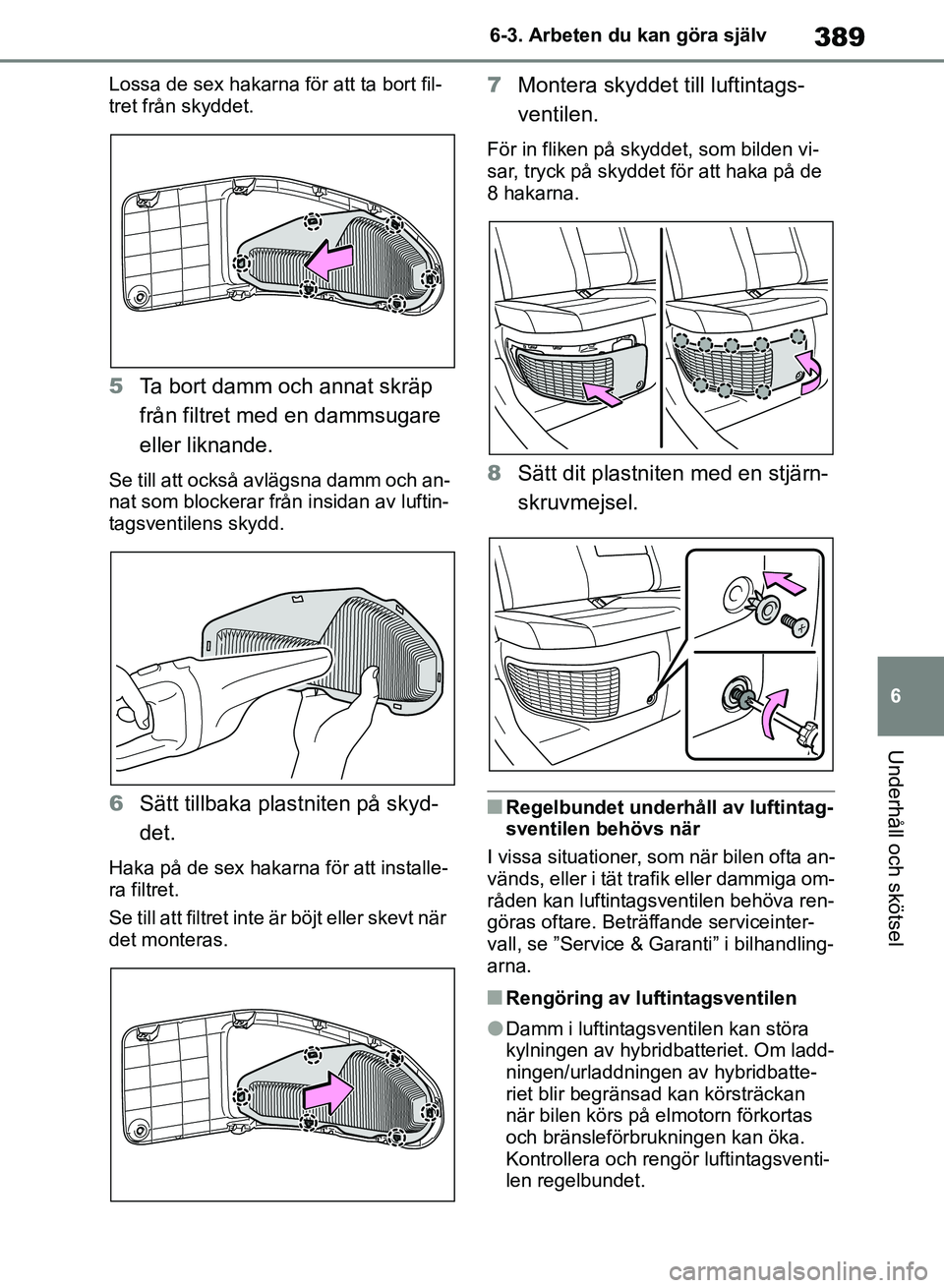

Lossa de sex hakarna för att ta bort fil-
tret från skyddet.
5
Ta bort damm och annat skräp
från filtret med en dammsugare
eller liknande.
Se till att också avlägsna damm och an-
nat som blockerar från insidan av luftin-
tagsventilens skydd.
6Sätt tillbaka plastniten på skyd-
det.
Haka på de sex hakarna för att installe-
ra filtret.
Se till att filtret inte är böjt eller skevt när
det monteras.
7Montera skyddet till luftintags-
ventilen.
För in fliken på skyddet, som bilden vi-
sar, tryck på skyddet för att haka på de
8 hakarna.
8Sätt dit plastniten med en stjärn-
skruvmejsel.
nRegelbundet underhåll av luftintag-
sventilen behövs när
I vissa situationer, som när bilen ofta an-
vänds, eller i tät trafik eller dammiga om-
råden kan luftintagsventilen behöva ren-
göras oftare. Beträffande serviceinter-
vall, se ”Service & Garanti” i bilhandling-
arna.
nRengöring av luftintagsventilen
lDamm i luftintagsventilen kan störa
kylningen av hybridbatteriet. Om ladd-
ningen/urladdningen av hybridbatte-
riet blir begränsad kan körsträckan
när bilen körs på elmotorn förkortas
och bränsleförbruk ningen kan öka.
Kontrollera och reng ör luftintagsventi-
len regelbundet.
OM42B46SE.book Page 389 Monday, December 17, 2018 12:29 PM

3906-3. Arbeten du kan göra själv
lFelaktig hantering av skyddet på
luftintagsventilen och filtret kan leda
till att de skadas. Om du har frågor
beträffande rengöring av filtret ska du
kontakta en auktoriserad Toyota-åter-
försäljare eller Toyo ta-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
nOm ”Underhåll krävs för hybridbat-
teriets kyldelar Se bilens instruk-
tionsbok” visas på informations-
displayen
lOm det här varningsmeddelandet vi-
sas på informationsdisplayen ska
luftintagets skydd tas bort och filtret
rengöras. ( sid. 388)
lNär luftintagsventilen har rengjorts
ska du starta hybridsystemet och
kontrollera att varningsmeddelandet
inte visas längre.
Det kan ta 20 minuter efter att hybrid-
systemet startats tills varningsmedde-
landet försvinner. Om varningsmedde-
landet inte försvinner ska du låta en
auktoriserad Toyota-återförsäljare el-
ler Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer
och utrustning kontrollera bilen.
VARNING
nVid rengöring av luftintagsventi-
len
lAnvänd inte vatten eller annan
vätska för rengöring av luftintags-
ventilen. Om vatten kommer på
hybridbatteriet eller andra kompo-
nenter kan en funktionsstörning
uppstå.
lSe till att trycka startknappen till
avstängt läge och stänga av hybrid-
systemet innan du re ngör luftintags-
ventilen.
nVid borttagning av skyddet till
luftintagsventilen
Rör inte servicepluggen som sitter
nära luftintagsventilen. ( sid. 79)
OBSERVERA
nVid rengöring av luftintagsventi-
len
Använd bara vakuum för att suga ut
damm och blockeringar när du gör
ren luftintagsventilen. Om en tryck-
luftspistol eller liknande används för
att blåsa ut damm och blockeringar
kan dammet eller blockeringarna
tryckas in i luftintagsventilen vilket kan
påverka hybridbatteriets prestanda
och orsaka en funktionsstörning.
nUndvik att systemet skadas
lSe till att inte vatten eller skräp
kommer in i luftintagsventilerna när
skyddet är borttaget.
lHantera det borttagna filtret försik-
tigt så att det inte skadas. Om filtret
är skadat ska det bytas av en auk-
toriserad Toyota-åte rförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
n e r.
lVar noga med att sätta tillbaka filtret
och ventilen i respektive ursprungs-
lägen efter rengöring.
lMontera inget annat på luftintags-
ventilen än det särskilda filtret för
den här bilen, och använd inte bilen
utan att filtret har monterats.
OM42B46SE.book Page 390 Monday, December 17, 2018 12:29 PM

391
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
nBorttagning och montering av
torkarblad till vindrutetorkare
1 Medan du håller i torkararmens
hakdel , lyft först upp på fö-
rarsidan, därefter på passage-
rarsidan.
När du sätter tillbaka torkararmarna i
respektive ursprungsläge ska du först
sänka ned den på passagerarsidan och
därefter på förarsidan.
2Lyft upp ändstoppet med en
spårskruvmejsel som bilden vi-
s ar.
OBSERVERA
nOm ”Underhåll krävs för hybrid-
batteriets kyldelar Se instruk-
tionsboken” visas på
informationsdisplayen
Om bilen körs kontinuerligt medan
varningsmeddelandet (som indikerar
att laddning/urladdning av hybridbat-
teriet kan bli begränsad) kan fel upp-
stå i hybridbatteriet. Om
varningsmeddelandet visas ska luftin-
tagsventilen rengöras omedelbart.
Byte av torkargummi
Använd följande metod vid
byte av respektive torkar-
gummi.
Vindrutetorkare
A
OM42B46SE.book Page 391 Monday, December 17, 2018 12:29 PM

3926-3. Arbeten du kan göra själv

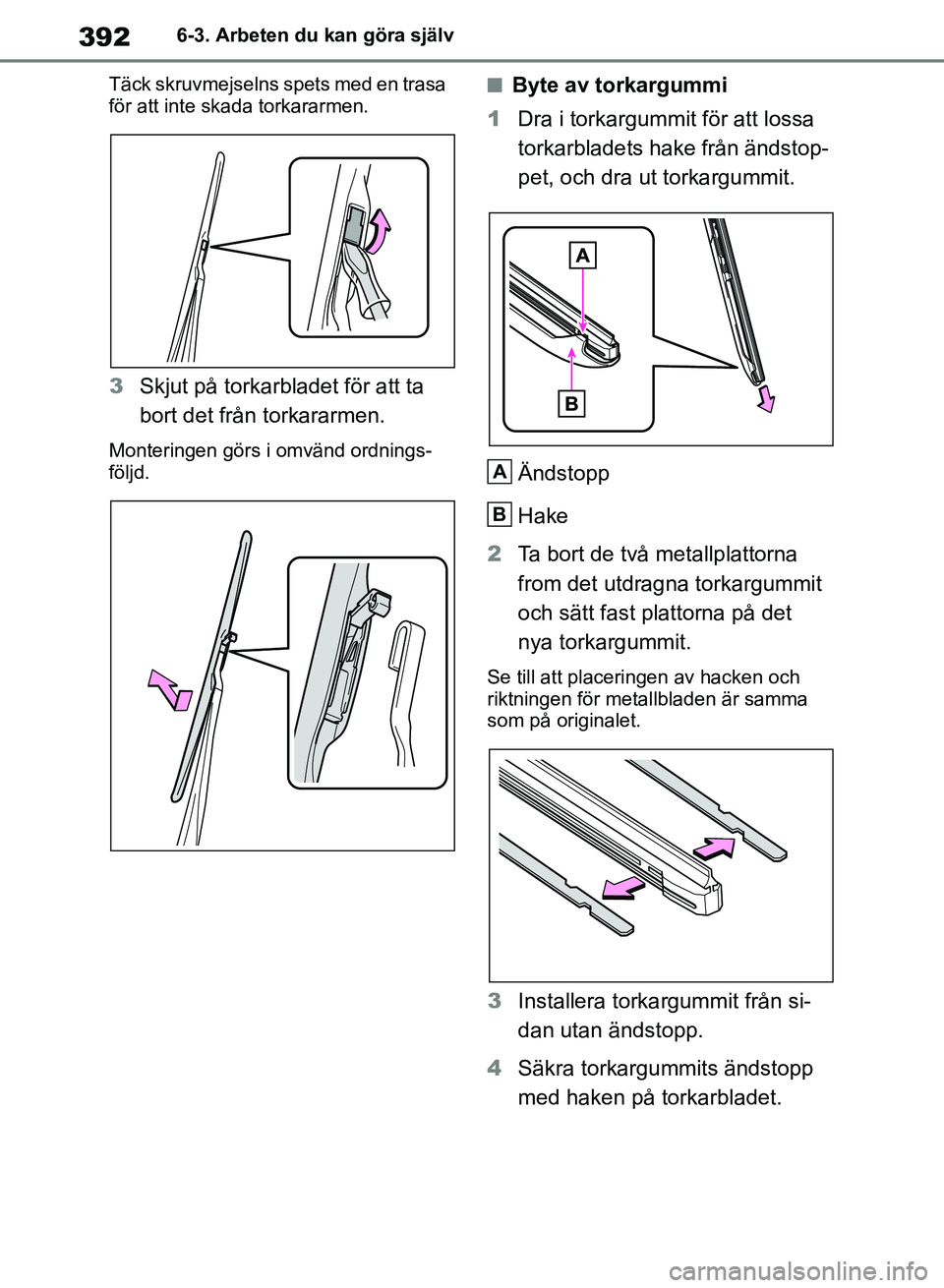

Täck skruvmejselns spets med en trasa
för att inte skada torkararmen.
3 Skjut på torkarbladet för att ta
bort det från torkararmen.
Monteringen görs i omvänd ordnings-
följd.
nByte av torkargummi
1 Dra i torkargummit för att lossa
torkarbladets hake från ändstop-
pet, och dra ut torkargummit.
Ändstopp
Hake
2 Ta bort de två metallplattorna
from det utdragna torkargummit
och sätt fast plattorna på det
nya torkargummit.
Se till att placeringen av hacken och
riktningen för metallbladen är samma
som på originalet.
3Installera torkargummit från si-
dan utan ändstopp.
4 Säkra torkargummits ändstopp
med haken på torkarbladet.
A
B
OM42B46SE.book Page 392 Monday, December 17, 2018 12:29 PM
