2018 TOYOTA RAV4 Bruksanvisningar (in Swedish)

137
3

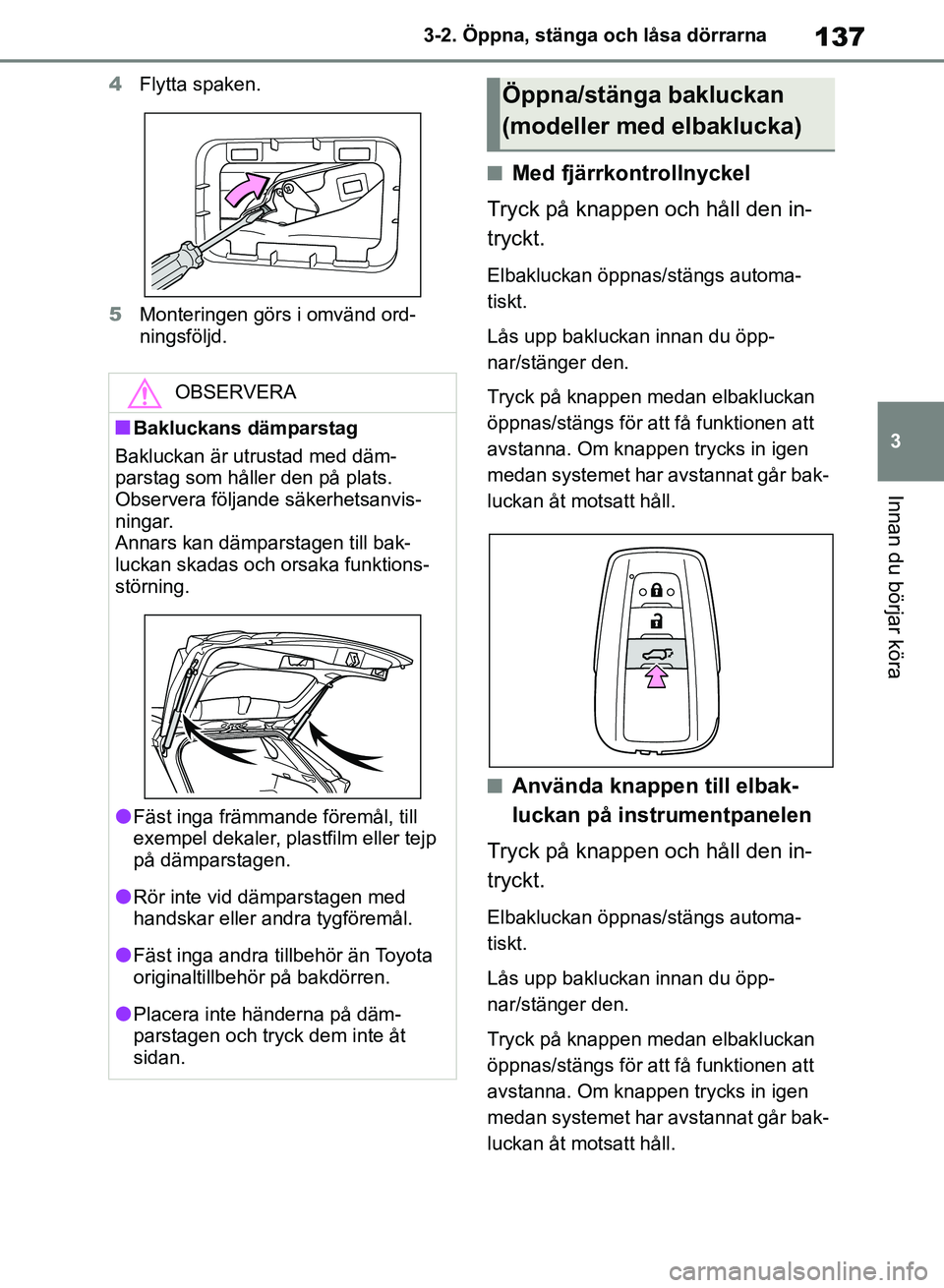

3-2. Öppna, stänga och låsa dörrarna
Innan du börjar köra
4
Flytta spaken.
5 Monteringen görs i omvänd ord-
ningsföljd.
nMed fjärrkontrollnyckel
Tryck på knappen och håll den in-
tryckt.
Elbakluckan öppnas/stängs automa-
tiskt.
Lås upp bakluckan innan du öpp-
nar/stänger den.
Tryck på knappen medan elbakluckan
öppnas/stängs för att få funktionen att
avstanna. Om knappen trycks in igen
medan systemet har avstannat går bak-
luckan åt motsatt håll.
nAnvända knappen till elbak-
luckan på instrumentpanelen
Tryck på knappen och håll den in-
tryckt.
Elbakluckan öppnas/stängs automa-
tiskt.
Lås upp bakluckan innan du öpp-
nar/stänger den.
Tryck på knappen medan elbakluckan
öppnas/stängs för att få funktionen att
avstanna. Om knappen trycks in igen
medan systemet har avstannat går bak-
luckan åt motsatt håll.
OBSERVERA
nBakluckans dämparstag
Bakluckan är utrustad med däm-
parstag som håller den på plats.
Observera följande säkerhetsanvis-
ningar.
Annars kan dämparstagen till bak-
luckan skadas och orsaka funktions-
störning.
lFäst inga främmande föremål, till
exempel dekaler, plastfilm eller tejp
på dämparstagen.
lRör inte vid dämparstagen med
handskar eller andra tygföremål.
lFäst inga andra tillbehör än Toyota
originaltillbehör på bakdörren.
lPlacera inte händerna på däm-
parstagen och tryck dem inte åt
sidan.
Öppna/stänga bakluckan
(modeller med elbaklucka)
OM42B46SE.book Page 137 Monday, December 17, 2018 12:29 PM

1383-2. Öppna, stänga och låsa dörrarna
nAnvända baklucksöppnaren.
Om bakluckan är olåst: Tryck på
baklucksöppnaren.
Om bakluckan är låst: Tryck på
baklucksöppnaren on du har den
elektroniska nyckeln på dig.
Elbakluckan öppnas automatiskt.
Tryck på knappen medan elbakluckan
öppnas/stängs för att få funktionen att
avstanna.
nAnvända knappen till elbak-
luckan på bakluckan
Tryck på knappen.
Elbakluckan stängs automatiskt.
En tryckning på knappen medan elbak-
luckan är i rörelse får funktionen att av-
stanna. Om knappen trycks in igen
medan systemet har avstannat går bak-
luckan åt motsatt håll.
nAnvända handtag på bakluckan
Sänk bakluckan med bakluckans
handtag .
Bakluckans stängningsassistans akti-
veras och bakluckan stängs helt auto-
matiskt.
nAnvända sparksensorn
(modeller med elbaklucka med
handsfree funktion)
Elbakluckan med handsfree funktion
möjliggör automatisk öppning och
stängning av elbakluckan genom att
du placerar foten nära mitten av ba-
kre stötfångarens nedre del och flyt-
tar bort den från bakre stötfångaren.
Se till att sparksensorfunktionen är
aktiverad ( sid. 112) och att du har
med dig den elektroniska nyckeln
när du ska använda elbakluckan
med handsfree funktion.
A
OM42B46SE.book Page 138 Monday, December 17, 2018 12:29 PM

139
3
3-2. Öppna, stänga och låsa dörrarna
Innan du börjar köra
1
Ha med dig den elektroniska
nyckeln, stå inom avkännings-
området för det elektroniska lås-
och startsysteme t, cirka 30 till
50 cm från bakre stötfångaren.
Sparksensor
Elbaklucka med handsfree-funk-
tion, avkänningsområde
Elektroniskt lås- och startsys-
tem, avkänningsområde
(  sid. 147)
2 Gör sparkrörelsen genom att
placera foten cirka 10 cm från
bakre stötfångaren och ta sedan
bort den.
Utför hela sparkrörelsen inom 1 se-
kund.
Bakluckan börjar inte röra sig så länge
foten känns av under bakre stötfånga-
ren.
Använd elbakluckan med handsfree-
funktion utan att vidröra bakre stötfång-
aren med foten. Om det finns en till elektronisk nyckel i
kupén eller bagagerummet kan det ta
lite längre innan funktionen aktiveras.
Sparksensor
Elbaklucka med handsfree-funk-
tion, avkänningsområde
3 När sensorn känner av att din
fot dras tillbaka hörs en sum-
merton och bakluckan öpp-
nas/stängs automatiskt.
Om foten rör sig under bakre stötfånga-
ren medan bakluckan öppnas/stängs
avstannar bakluckan.
Om foten rör sig under bakre stötfånga-
ren igen medan systemet har avstannat
går bakluckan åt motsatt håll.
nBagagerumsbelysning
Belysningen i bagagerummet tänds när
bakluckan öppnas om belysningsknap-
pen i bagagerummet är aktiverad.
När startknappen trycks till avstängt lä-
ge slocknar belysningen automatiskt ef-
ter 20 minuter.
A
B
C
A
B
OM42B46SE.book Page 139 Monday, December 17, 2018 12:29 PM

1403-2. Öppna, stänga och låsa dörrarna
1 På
2 Av
nBakluckans stängningsfunktion
Om bakluckan har lämnats på glänt
kommer stängningsfunktionen automa-
tiskt att stänga den helt och hållet.
Bakluckans stängningsfunktion kan an-
vändas oavsett startknappens läge.
nDriftsförutsättnin gar för elbakluck-
an
Elbakluckan kan öppnas och stängas
automatiskt under följande förutsättning-
ar:
lNär elbakluckan är aktiverad.
( sid. 112)
lNär bakluckan låses upp.
Om baklucksöppnaren trycks in medan
du har den elektroniska nyckeln på dig
öppnas/stängs elbakluckan även om
bakluckan är låst. ( sid. 138)
lNär startknappen är i TÄNDN.PÅ kan
elbakluckan användas med följande
förutsättningar, förutom ovanstående:
• Parkeringsbromsen är ansatt
• Bromspedalen är nedtrampad
• Växelspaken är i P.
nHantering av elbakluckan
lEn summerton hörs för att indikera att
bakluckan öppnas/stängs.
lOm elbakluckan är inaktiverad funge-
rar inte elfunktionen, men den kan
öppnas och stängas för hand.
lOm något avvikande, på grund av
personer eller föremål, känns av vid
automatisk öppning av bakluckan,
stannar den.
nKlämskydd
Sensorer är monterade på båda sidor
om elbakluckan. Om något blockerar el-
bakluckan medan den stängs manövre-
ras den automatiskt i motsatt riktning, el-
ler stannar.
nSkydd mot nedfallande baklucka
Om alltför mycket kraft appliceras på
bakluckan medan den öppnas automa-
tiskt stoppas öppningsprocessen för att
undvika att den faller ned för snabbt.
nBakluckans stängningsassistans
Om bakluckan sänks manuellt när den
har stannat i öppet läge kommer bak-
luckan att stängas automatiskt.
nUndantag för låsning av bakluckan
(i förekommande fall)
När elbakluckan är öppen fördröjer den-
na funktion låsning av alla dörrarna i för-
väg.
När följande utförs låses alla dörrarna
utom elbakluckan, och därefter låses
också bakluckan samtidigt som den
stängs.
1 Stäng alla dörrar, utom bakluckan.
2 Lås dörrarna med det elektroniska
lås- och startsystemet från framdör-
rarna ( sid. 129) eller fjärrkontrol-
len medan elbakluckan håller på att
stängas. ( sid. 129)
Varningsblinkers blinkar för att indikera
att dörrarna har stängts och låsts.
lOm den elektroniska nyckeln är place-
rad inuti bilen efter att dörrstängning-
en har påbörjats via den fördröjda au-
tomatiska låsningsfunktionen kan den
elektroniska nyckeln bli inlåst i bilen.
lOm elbakluckan inte stängs helt på
grund av att klämskyddet aktiverats
etc. medan bakluckan stängs automa-
tiskt efter en fördröjd automatisk dörr-
låsning avbryts den automatiska för-
dröjningen och samtliga dörrar låses
upp.
OM42B46SE.book Page 140 Monday, December 17, 2018 12:29 PM

141
3
3-2. Öppna, stänga och låsa dörrarna
Innan du börjar köra
lSe till att alla dörrar och stängda och
låsta innan du lämnar bilen.
nSparksensorns funktionsvillkor
(modeller med elbaklucka med
handsfree funktion)
Elbakluckan med handsfree-funktion
öppnas/stängs automatiskt när följande
förutsättningar uppfylls:
lSparksensorfunktionen är aktiverad
( sid. 112)
lDen elektroniska nyckeln är inom
funktionsområdet. ( sid. 147)
lEn fot är placerad nära mitten av ne-
dre delen av bakre stötfångaren och
tas bort från bakre stötfångaren.
Den elbakluckan kan även användas
manuellt genom att en hand, en arm-
båge, ett knä etc., placeras nära mit-
ten av den nedre delen av bakre stöt-
fångaren och tas bort från bakre stöt-
fångaren. Se till att hålla delen av
kroppen tillräckligt nära mitten av ne-
dre delen av bakre stötfångaren.
nSituationer elbakluckan med
handsfree-funktion eventuellt inte
fungerar korrekt (modeller med el-
baklucka med handsfree-funktion)
I följande situationer fungerar elbakluck-
ans handsfree-funktion eventuellt inte
på rätt sätt:
lOm foten är kvar under bakre stöt-
fångaren
lOm bakre stötfångaren får en hård
spark av en fot, eller vidrörs en stund
Om bakre stötfångaren har vidrörts en
stund ska du vänta lite innan du försöker
använda elbakluckans handsfree-funk-
tion igen.
lOm den hanteras medan någon är för
nära bakre stötfångaren
lOm en extern källa för radiovågor stör
kommunikationen mellan den elektro-
niska nyckeln och bilen ( sid. 148)
lOm bilen är parkerad nära en elektrisk
ljudkälla som påverkar känsligheten
hos elbakluckans handsfree-funktion,
t.ex. en betalningsautomat, bensinsta-
tion, elektriskt uppvärmd väg eller lys-
rör
lOm bilen befinner sig nära en TV-
mast, kraftstation, radiostation, stor
reklamskylt, flygplats eller annan an-
läggning som genererar starka ra-
diovågor eller elektriskt brus
lOm en stor mängd vatten blöter ned
bakre stötfångaren, t.ex. när bilen
tvättas eller i kraftigt regn
lOm lera, snö, is eller liknande har
fastnat på bakre stötfångaren
lOm bilen har varit parkerad en tid nä-
ra föremål som kan vara i rörelse un-
der bakre stötfångaren, t.ex. växter
lOm ett tillbehör m onteras på bakre
stötfångaren
Om ett tillbehör har monterats ska du
stänga av elbakluckan med handsfree-
funktion (sparksensor)
nFörhindra oavsiktlig aktivering av
elbakluckan med handsfree-funk-
tion (modeller med elbaklucka med
handsfree-funktion)
När en elektronisk nyckel befinner sig i
avkänningsområdet kan elbakluckan
med handsfree-funktion aktiveras oav-
siktligt så var försiktig i följande situatio-
ner:
lOm en stor mängd vatten blöter ned
bakre stötfångaren, t.ex. när bilen
tvättas eller i kraftigt regn
lNär smuts torkas bort från bakre stöt-
fångaren
lOm ett litet djur eller litet föremål, t.ex.
en boll, rör sig under bakre stötfånga-
ren.
lOm ett föremål flyttas ut under bakre
stötfångaren
lOm någon som sitter på bakre stöt-
fångaren svänger med benen
OM42B46SE.book Page 141 Monday, December 17, 2018 12:29 PM

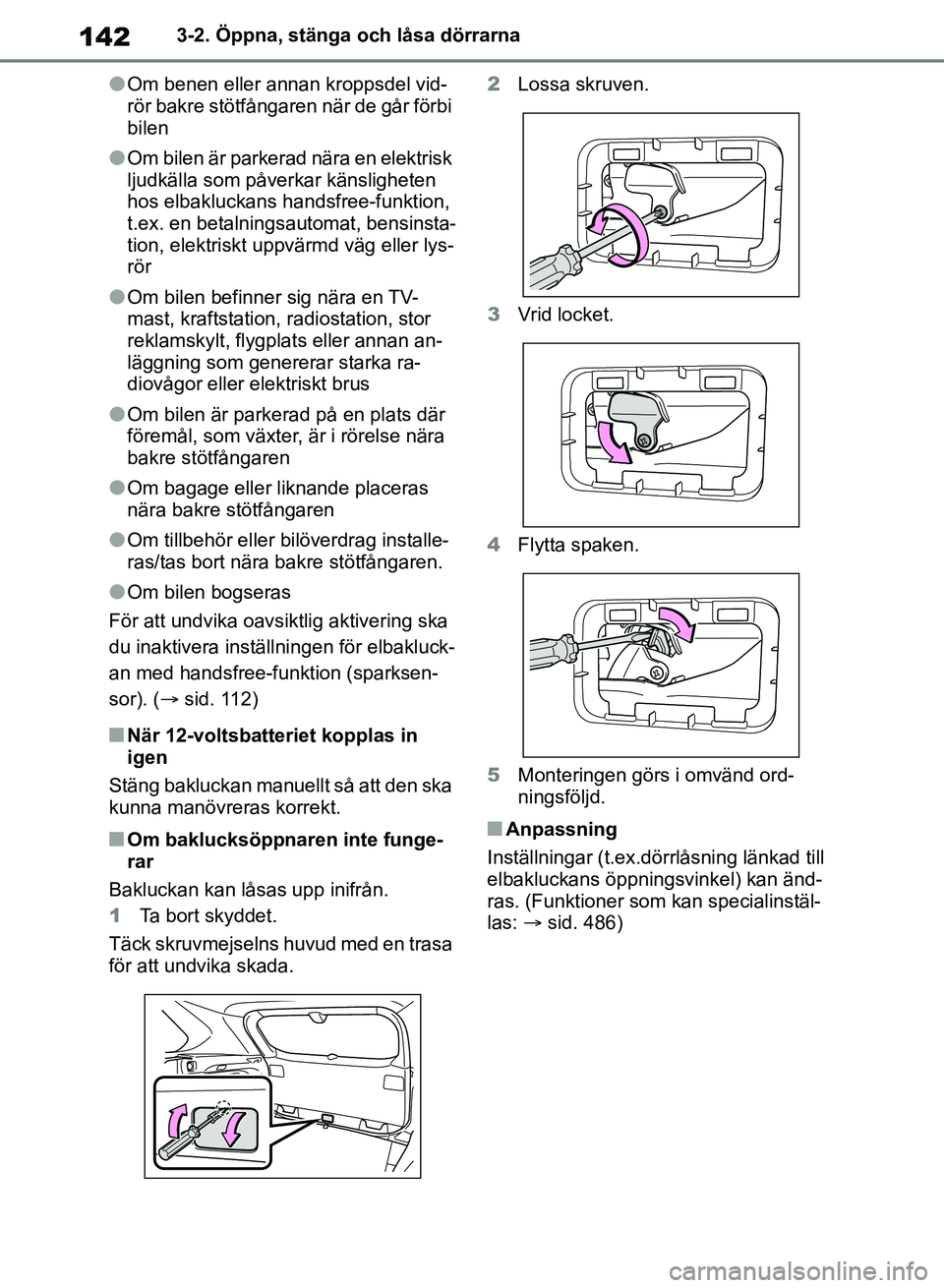

1423-2. Öppna, stänga och låsa dörrarna
lOm benen eller annan kroppsdel vid-
rör bakre stötfångaren när de går förbi
bilen
lOm bilen är parkerad nära en elektrisk
ljudkälla som påverkar känsligheten
hos elbakluckans handsfree-funktion,
t.ex. en betalningsautomat, bensinsta-
tion, elektriskt uppvärmd väg eller lys-
rör
lOm bilen befinner sig nära en TV-
mast, kraftstation, radiostation, stor
reklamskylt, flygplats eller annan an-
läggning som genererar starka ra-
diovågor eller elektriskt brus
lOm bilen är parkerad på en plats där
föremål, som växter, är i rörelse nära
bakre stötfångaren
lOm bagage eller liknande placeras
nära bakre stötfångaren
lOm tillbehör eller bilöverdrag installe-
ras/tas bort nära bakre stötfångaren.
lOm bilen bogseras
För att undvika oavsiktlig aktivering ska
du inaktivera inställningen för elbakluck-
an med handsfree-funktion (sparksen-
sor). ( sid. 112)
nNär 12-voltsbatteriet kopplas in
igen
Stäng bakluckan manuellt så att den ska
kunna manövreras korrekt.
nOm baklucksöppnaren inte funge-
rar
Bakluckan kan lå sas upp inifrån.
1 Ta bort skyddet.
Täck skruvmejselns huvud med en trasa
för att undvika skada. 2
Lossa skruven.
3 Vrid locket.
4 Flytta spaken.
5 Monteringen görs i omvänd ord-
ningsföljd.nAnpassning
Inställningar (t.ex.dörrlåsning länkad till
elbakluckans öppningsvinkel) kan änd-
ras. (Funktioner som kan specialinstäl-
las: sid. 486)
OM42B46SE.book Page 142 Monday, December 17, 2018 12:29 PM

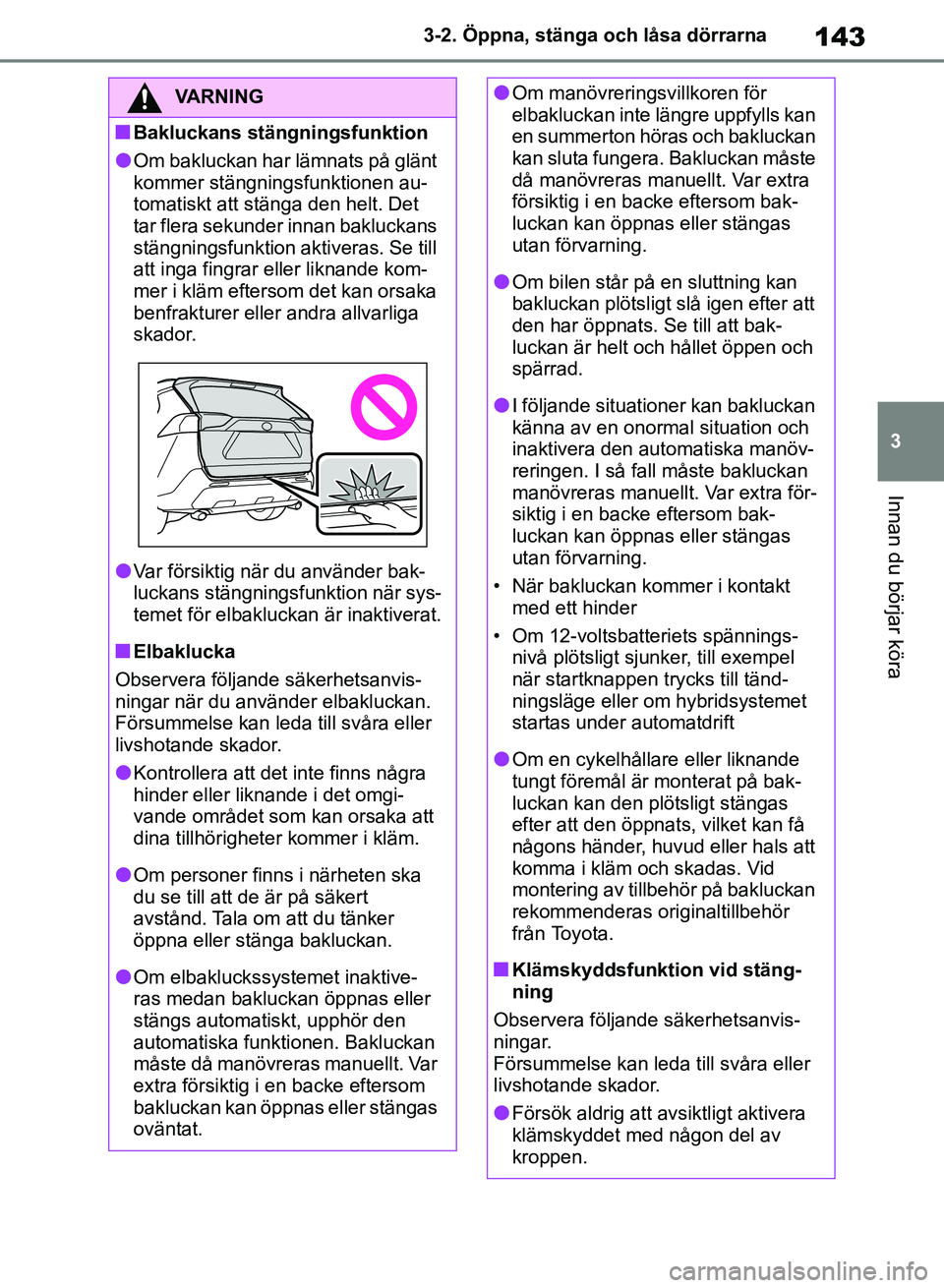

143
3
3-2. Öppna, stänga och låsa dörrarna
Innan du börjar köra
VARNING
nBakluckans stängningsfunktion
lOm bakluckan har lämnats på glänt
kommer stängningsfunktionen au-
tomatiskt att stänga den helt. Det
tar flera sekunder innan bakluckans
stängningsfunktion aktiveras. Se till
att inga fingrar eller liknande kom-
mer i kläm eftersom det kan orsaka
benfrakturer eller andra allvarliga
skador.
lVar försiktig när du använder bak-
luckans stängnings
funktion när sys-
temet för elbakluckan är inaktiverat.
nElbaklucka
Observera följande säkerhetsanvis-
ningar när du använder elbakluckan.
Försummelse kan leda till svåra eller
livshotande skador.
lKontrollera att det inte finns några
hinder eller liknande i det omgi-
vande området som kan orsaka att
dina tillhörigheter kommer i kläm.
lOm personer finns i närheten ska
du se till att de är på säkert
avstånd. Tala om att du tänker
öppna eller stänga bakluckan.
lOm elbakluckssystemet inaktive-
ras medan bakluckan öppnas eller
stängs automatiskt, upphör den
automatiska funktionen. Bakluckan
måste då manövreras manuellt. Var
extra försiktig i en backe eftersom
bakluckan kan öppnas eller stängas
oväntat.
lOm manövreringsvillkoren för
elbakluckan inte längre uppfylls kan
en summerton höras och bakluckan
kan sluta fungera. Bakluckan måste
då manövreras manuellt. Var extra
försiktig i en backe eftersom bak-
luckan kan öppnas eller stängas
utan förvarning.
lOm bilen står på en sluttning kan
bakluckan plötsligt slå igen efter att
den har öppnats. Se till att bak-
luckan är helt och hållet öppen och
spärrad.
lI följande situationer kan bakluckan
känna av en onormal situation och
inaktivera den automatiska manöv-
reringen. I så fall måste bakluckan
manövreras manuellt. Var extra för-
siktig i en backe eftersom bak-
luckan kan öppnas eller stängas
utan förvarning.
• När bakluckan kommer i kontakt med ett hinder
• Om 12-voltsbatteriets spännings- nivå plötsligt sjunker, till exempel
när startknappen trycks till tänd-
ningsläge eller om hybridsystemet
startas under automatdrift
lOm en cykelhållare eller liknande
tungt föremål är monterat på bak-
luckan kan den plötsligt stängas
efter att den öppnats, vilket kan få
någons händer, huvud eller hals att
komma i kläm och skadas. Vid
montering av tillbehör på bakluckan
rekommenderas originaltillbehör
från Toyota.
nKlämskyddsfunktion vid stäng-
ning
Observera följande säkerhetsanvis-
ningar.
Försummelse kan leda till svåra eller
livshotande skador.
lFörsök aldrig att avsiktligt aktivera
klämskyddet med någon del av
kroppen.
OM42B46SE.book Page 143 Monday, December 17, 2018 12:29 PM

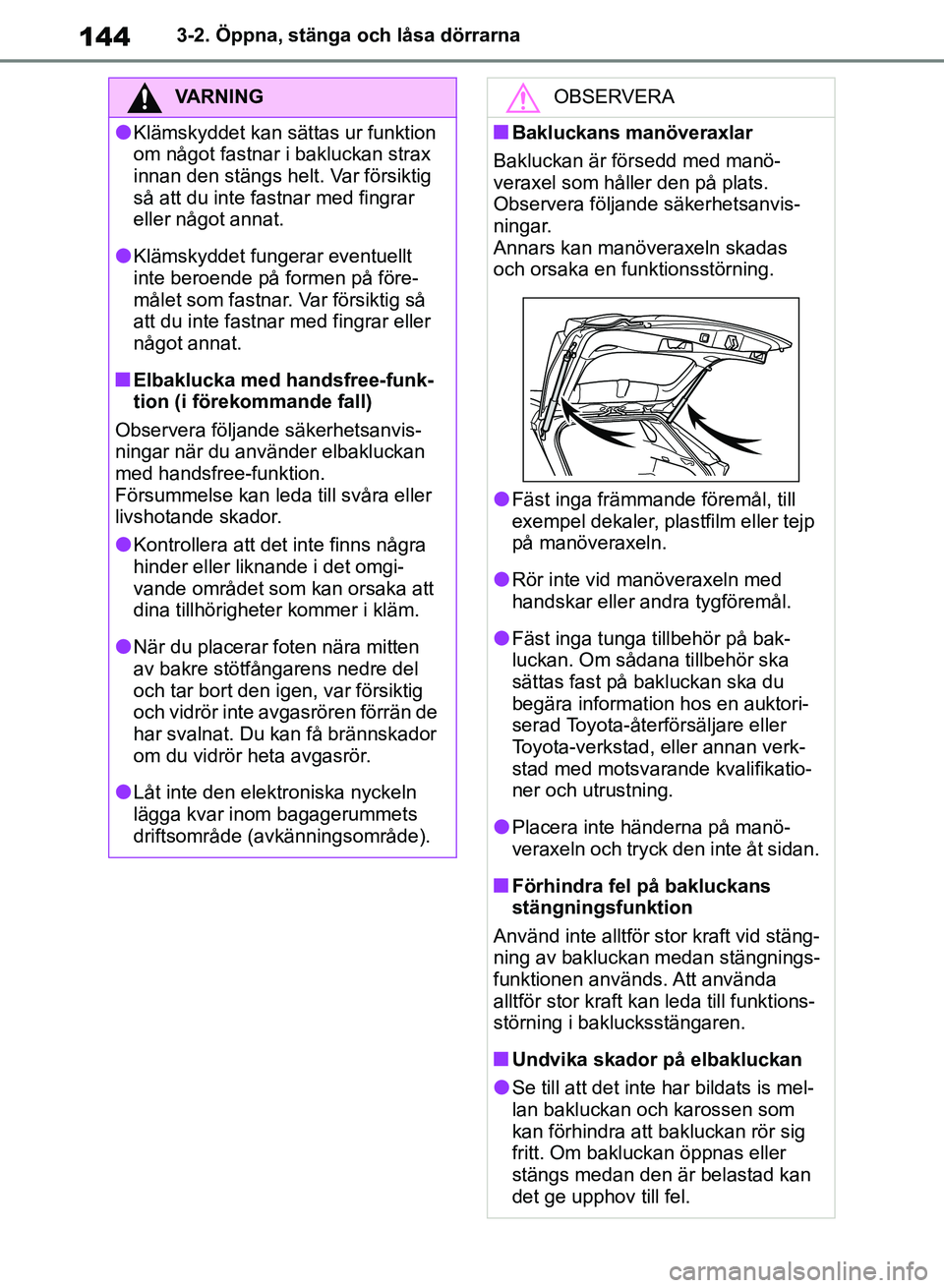

1443-2. Öppna, stänga och låsa dörrarna
VARNING
lKlämskyddet kan sättas ur funktion
om något fastnar i bakluckan strax
innan den stängs helt. Var försiktig
så att du inte fastnar med fingrar
eller något annat.
lKlämskyddet fungerar eventuellt
inte beroende på formen på före-
målet som fastnar. Var försiktig så
att du inte fastnar med fingrar eller
något annat.
nElbaklucka med handsfree-funk-
tion (i förekommande fall)
Observera följande säkerhetsanvis-
ningar när du använder elbakluckan
med handsfree-funktion.
Försummelse kan leda till svåra eller
livshotande skador.
lKontrollera att det inte finns några
hinder eller liknande i det omgi-
vande området som kan orsaka att
dina tillhörigheter kommer i kläm.
lNär du placerar foten nära mitten
av bakre stötfångarens nedre del
och tar bort den igen, var försiktig
och vidrör inte avgasrören förrän de
har svalnat. Du kan få brännskador
om du vidrör heta avgasrör.
lLåt inte den elektroniska nyckeln
lägga kvar inom bagagerummets
driftsområde (avkänningsområde).
OBSERVERA
nBakluckans manöveraxlar
Bakluckan är försedd med manö-
veraxel som håller den på plats.
Observera följande säkerhetsanvis-
ningar.
Annars kan manöveraxeln skadas
och orsaka en funktionsstörning.
lFäst inga främmande föremål, till
exempel dekaler, plastfilm eller tejp
på manöveraxeln.
lRör inte vid manöveraxeln med
handskar eller andra tygföremål.
lFäst inga tunga tillbehör på bak-
luckan. Om sådana tillbehör ska
sättas fast på bakluckan ska du
begära information hos en auktori-
serad Toyota-återf örsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner och utrustning.
lPlacera inte händerna på manö-
veraxeln och tryck den inte åt sidan.
nFörhindra fel på bakluckans
stängningsfunktion
Använd inte alltför stor kraft vid stäng-
ning av bakluckan medan stängnings-
funktionen används. Att använda
alltför stor kraft kan leda till funktions-
störning i baklucksstängaren.
nUndvika skador på elbakluckan
lSe till att det inte har bildats is mel-
lan bakluckan och karossen som
kan förhindra att bakluckan rör sig
fritt. Om bakluckan öppnas eller
stängs medan den är belastad kan
det ge upphov till fel.
OM42B46SE.book Page 144 Monday, December 17, 2018 12:29 PM
