2018 TOYOTA RAV4 Bruksanvisningar (in Swedish)

57
1

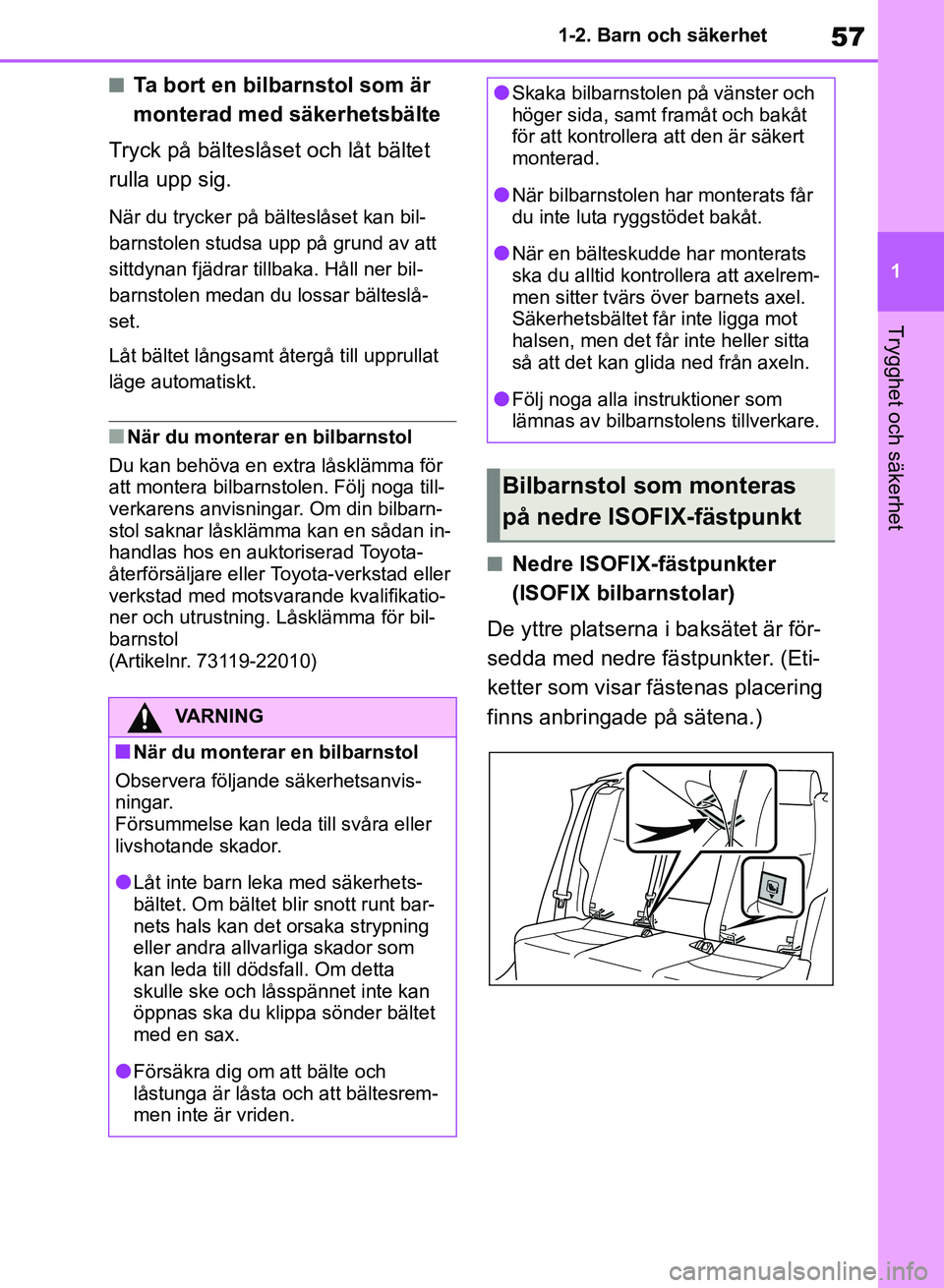

1-2. Barn och säkerhet
Trygghet och säkerhet
nTa bort en bilbarnstol som är
monterad med säkerhetsbälte
Tryck på bälteslåset och låt bältet
rulla upp sig.
När du trycker på bälteslåset kan bil-
barnstolen studsa upp på grund av att
sittdynan fjädrar tillbaka. Håll ner bil-
barnstolen medan du lossar bälteslå-
set.
Låt bältet långsamt återgå till upprullat
läge automatiskt.
nNär du monterar en bilbarnstol
Du kan behöva en extra låsklämma för
att montera bilbarnstolen. Följ noga till-
verkarens anvisningar. Om din bilbarn-
stol saknar låsklämma kan en sådan in-
handlas hos en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
verkstad med motsvarande kvalifikatio-
ner och utrustning. Låsklämma för bil-
barnstol
(Artikelnr. 73119-22010)
nNedre ISOFIX-fästpunkter
(ISOFIX bilbarnstolar)
De yttre platserna i baksätet är för-
sedda med nedre fästpunkter. (Eti-
ketter som visar fästenas placering
finns anbringade på sätena.)
VARNING
nNär du monterar en bilbarnstol
Observera följande säkerhetsanvis-
ningar.
Försummelse kan leda till svåra eller
livshotande skador.
lLåt inte barn le ka med säkerhets-
bältet. Om bältet blir snott runt bar-
nets hals kan det orsaka strypning
eller andra allvarliga skador som
kan leda till dödsfall. Om detta
skulle ske och låsspännet inte kan
öppnas ska du klippa sönder bältet
med en sax.
lFörsäkra dig om att bälte och
låstunga är låsta och att bältesrem-
men inte är vriden.
lSkaka bilbarnstolen på vänster och
höger sida, samt framåt och bakåt
för att kontrollera att den är säkert
monterad.
lNär bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
lNär en bälteskudde har monterats
ska du alltid kontrollera att axelrem-
men sitter tvärs över barnets axel.
Säkerhetsbältet får inte ligga mot
halsen, men det får inte heller sitta
så att det kan glida ned från axeln.
lFölj noga alla instruktioner som
lämnas av bilbarnstolens tillverkare.
Bilbarnstol som monteras
på nedre ISOFIX-fästpunkt
OM42B46SE.book Page 57 Monday, December 17, 2018 12:29 PM

581-2. Barn och säkerhet

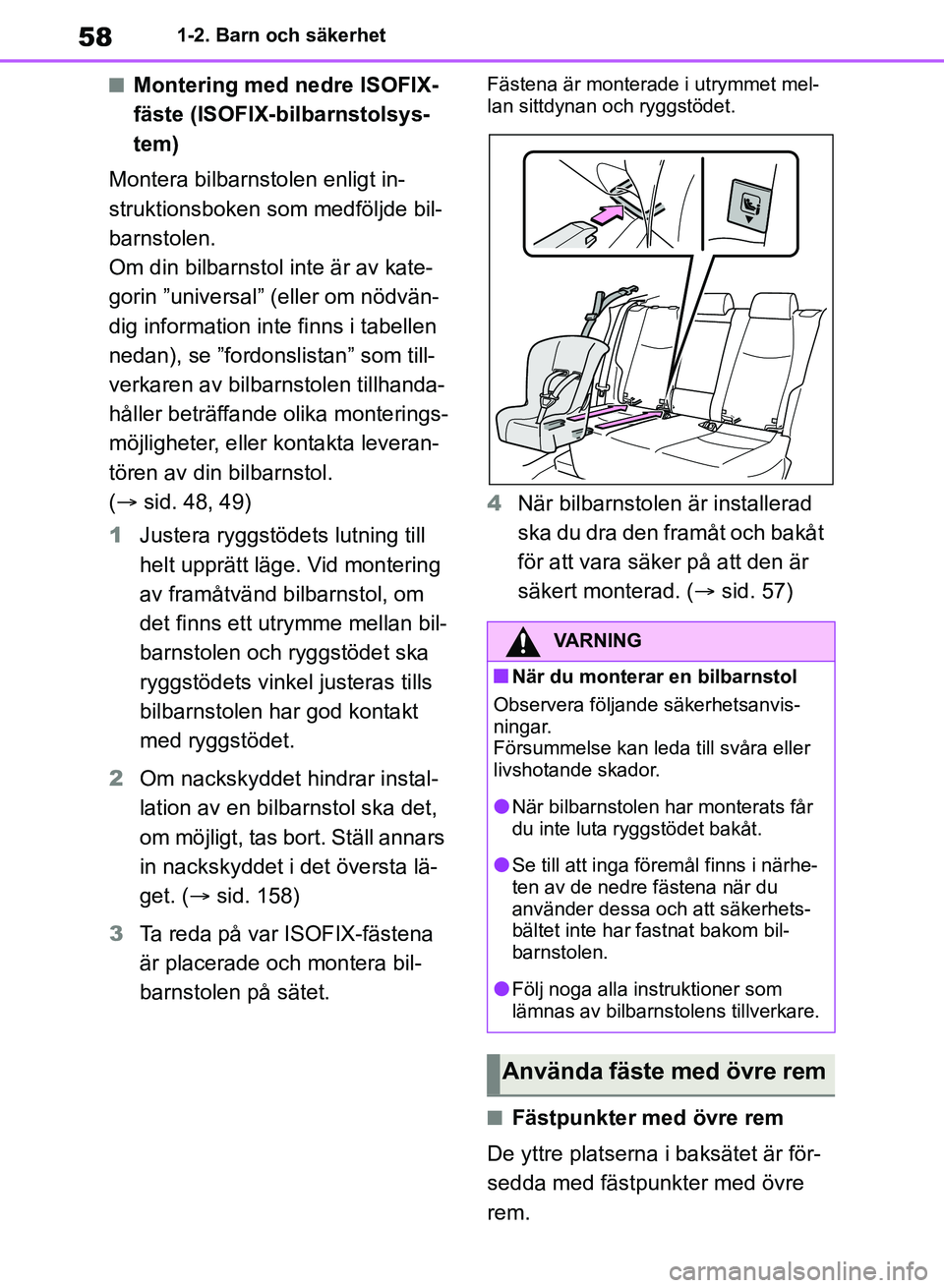

nMontering med nedre ISOFIX-
fäste (ISOFIX-bilbarnstolsys-
tem)
Montera bilbarnstolen enligt in-
struktionsboken som medföljde bil-
barnstolen.
Om din bilbarnstol inte är av kate-
gorin ”universal” (eller om nödvän-
dig information inte finns i tabellen
nedan), se ”fordonslistan” som till-
verkaren av bilbarnstolen tillhanda-
håller beträffande olika monterings-
möjligheter, eller kontakta leveran-
tören av din bilbarnstol.
(  sid. 48, 49)
1 Justera ryggstödets lutning till
helt upprätt läge. Vid montering
av framåtvänd bilbarnstol, om
det finns ett utrymme mellan bil-
barnstolen och ryggstödet ska
ryggstödets vinkel justeras tills
bilbarnstolen har god kontakt
med ryggstödet.
2 Om nackskyddet hindrar instal-
lation av en bilbarnstol ska det,
om möjligt, tas bort. Ställ annars
in nackskyddet i det översta lä-
get. ( sid. 158)
3 Ta reda på var ISOFIX-fästena
är placerade och montera bil-
barnstolen på sätet.Fästena är monterade i utrymmet mel-
lan sittdynan och ryggstödet.
4När bilbarnstolen är installerad
ska du dra den framåt och bakåt
för att vara säke r på att den är
säkert monterad. ( sid. 57)
nFästpunkter med övre rem
De yttre platserna i baksätet är för-
sedda med fästpunkter med övre
rem.
VARNING
nNär du monterar en bilbarnstol
Observera följande säkerhetsanvis-
ningar.
Försummelse kan leda till svåra eller
livshotande skador.
lNär bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
lSe till att inga föremål finns i närhe-
ten av de nedre fästena när du
använder dessa och att säkerhets-
bältet inte har fastnat bakom bil-
barnstolen.
lFölj noga alla instruktioner som
lämnas av bilbarnstolens tillverkare.
Använda fäste med övre rem
OM42B46SE.book Page 58 Monday, December 17, 2018 12:29 PM

59
1
1-2. Barn och säkerhet
Trygghet och säkerhet
Använd fästpunkterna när du fäster
den övre remmen.
Fästpunkter med övre rem
Övre rem
nFästa övre remmen på fäst-
punkterna.
Montera bilbarnstolen enligt in-
struktionsboken som medföljde bil-
barnstolen.
1 Skjut upp nackstödet så långt
det går.
Om nackskyddet hindrar bilbarnstolen
eller den övre remmen ska det tas bort,
om det är möjligt. ( sid. 158)
2 Fäst haken i den övre fästpunk-
ten och dra åt den övre rem-
men.
Kontrollera att den övre remmen sitter
säkert fast. ( sid. 57)
Om en bilbarnstol installeras med nack-
skyddet i höjt läge, se till att den övre
remmen förs under nackskyddet.
Krok
Övre rem
A
B
VARNING
nNär du monterar en bilbarnstol
Observera följande säkerhetsanvis-
ningar.
Försummelse kan leda till svåra eller
livshotande skador.
lFäst den övre remmen ordentligt
och kontrollera att den inte är
snodd.
lFäst inte övre remmen på något
annat än dess fästpunkt.
lNär bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
lFölj noga alla instruktioner som
lämnas av bilbarnstolens tillverkare.
lOm en bilbarnstol installeras med
nackskyddet i höjt läge ska det inte
sänkas efter att det har höjts och
förankringspunkten därefter fixe-
rats.
A
B
OM42B46SE.book Page 59 Monday, December 17, 2018 12:29 PM

601-3. Assistans i nödsituation
1-3.Assistans i nödsituation
*1: i förekommande fall
*2: Används inom täckningsområdet för eCall. Systemets namn varierar be-
roende på land.
Typ A
”SOS”-knapp
*
Indikeringslampor Mikrofon
Högtalare
*: Den här knappen är avsedd för kom-
munikation med systemoperatören
hos eCall.
Andra SOS-knappar som finns i
andra system i ford on hänför sig inte
till denna enhet och är inte avsedda
för kommunikation med systemope-
ratören hos eCall.
Typ B
”SOS”-knapp
*
Indikeringslampor
Mikrofon
Högtalare
: Den här knappen är avsedd för kom- munikation med systemoperatören
hos eCall.
Andra SOS-knappar som finns
i andra system i fordon hänför sig inte
till denna enhet och är inte avsedda
för kommunikation med systemope-
ratören hos eCall.
*
eCall*1, 2
eCall är en telematiktjänst som
använder data från Global
Navigation Satellite System
(GNSS) och inbäddad mobil-
teknologi så att följande
nödanrop ska kunna göras:
Automatiska nödsamtal (Auto-
matic Collision Notification)
och manuella nödsamtal
(genom en tryckning på knap-
pen ”SOS”). Denna tjänst är ett
krav från den europeiska tull-
unionen.
Systemkomponenter
A
B
C
D
A
B
C
D
OM42B46SE.book Page 60 Monday, December 17, 2018 12:29 PM

61
1
1-3. Assistans i nödsituation
Trygghet och säkerhet

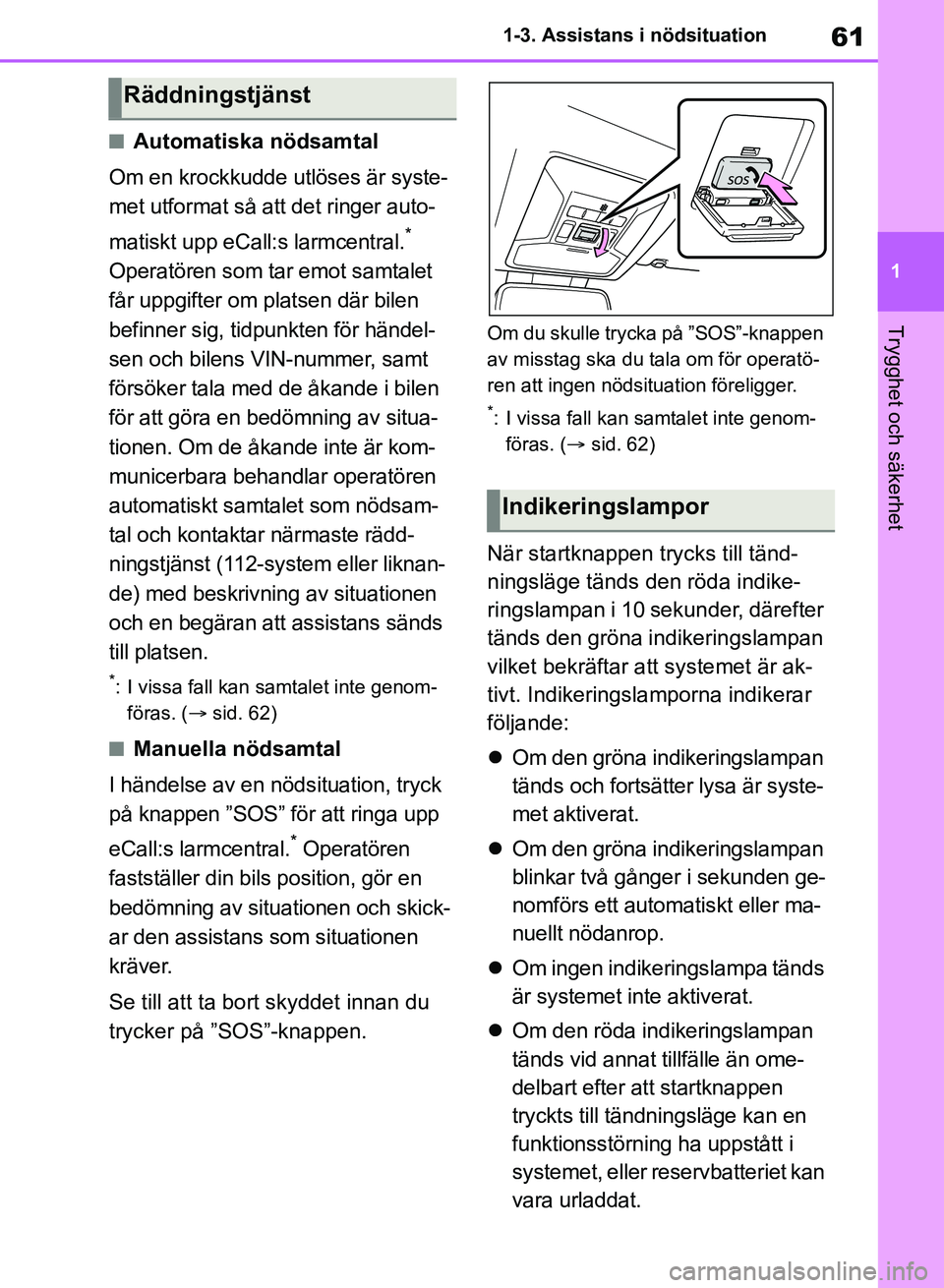

nAutomatiska nödsamtal
Om en krockkudde utlöses är syste-
met utformat så att det ringer auto-
matiskt upp eCall:s larmcentral.
*
Operatören som tar emot samtalet
får uppgifter om platsen där bilen
befinner sig, tidpunkten för händel-
sen och bilens VIN-nummer, samt
försöker tala med de åkande i bilen
för att göra en bedömning av situa-
tionen. Om de åkande inte är kom-
municerbara behandlar operatören
automatiskt samtalet som nödsam-
tal och kontaktar närmaste rädd-
ningstjänst (112-system eller liknan-
de) med beskrivning av situationen
och en begäran att assistans sänds
till platsen.
*: I vissa fall kan samtalet inte genom- föras. ( sid. 62)
nManuella nödsamtal
I händelse av en nödsituation, tryck
på knappen ”SOS” för att ringa upp
eCall:s larmcentral.
* Operatören
fastställer din bils position, gör en
bedömning av situat ionen och skick-
ar den assistans som situationen
kräver.
Se till att ta bort skyddet innan du
trycker på ”SOS”-knappen.
Om du skulle trycka på ”SOS”-knappen
av misstag ska du tala om för operatö-
ren att ingen nödsituation föreligger.
*: I vissa fall kan sa mtalet inte genom-
föras. ( sid. 62)
När startknappen trycks till tänd-
ningsläge tänds den röda indike-
ringslampan i 10 sekunder, därefter
tänds den gröna indikeringslampan
vilket bekräftar att systemet är ak-
tivt. Indikeringslamporna indikerar
följande:
Om den gröna indikeringslampan
tänds och fortsätter lysa är syste-
met aktiverat.
 Om den gröna indikeringslampan
blinkar två gånger i sekunden ge-
nomförs ett automatiskt eller ma-
nuellt nödanrop.
 Om ingen indikeringslampa tänds
är systemet inte aktiverat.
 Om den röda indikeringslampan
tänds vid annat tillfälle än ome-
delbart efter att startknappen
tryckts till tändningsläge kan en
funktionsstörning ha uppstått i
systemet, eller reservbatteriet kan
vara urladdat.
Räddningstjänst
Indikeringslampor
OM42B46SE.book Page 61 Monday, December 17, 2018 12:29 PM

621-3. Assistans i nödsituation

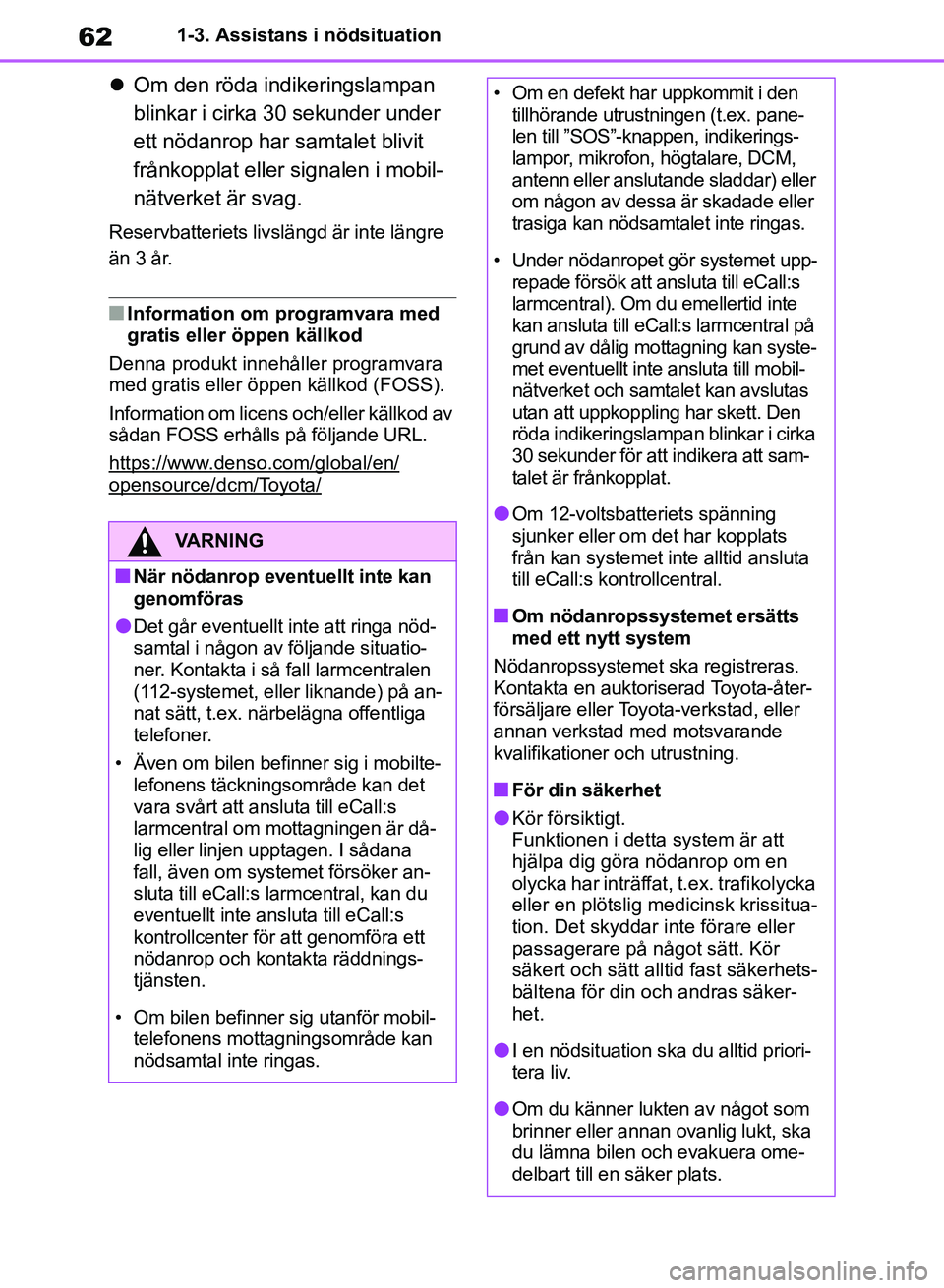

Om den röda indikeringslampan
blinkar i cirka 30 sekunder under
ett nödanrop har samtalet blivit
frånkopplat eller signalen i mobil-
nätverket är svag.
Reservbatteriets livslängd är inte längre
än 3 år.
nInformation om programvara med
gratis eller öppen källkod
Denna produkt innehåller programvara
med gratis eller öppen källkod (FOSS).
Information om licens och/eller källkod av
sådan FOSS erhålls på följande URL.
https://www.denso.com/global/en/
opensource/dcm/Toyota/
VARNING
nNär nödanrop eventuellt inte kan
genomföras
lDet går eventuellt inte att ringa nöd-
samtal i någon av följande situatio-
ner. Kontakta i så fall larmcentralen
(112-systemet, eller liknande) på an-
nat sätt, t.ex. närbelägna offentliga
telefoner.
• Även om bilen befinner sig i mobilte- lefonens täckningsområde kan det
vara svårt att ansluta till eCall:s
larmcentral om mottagningen är då-
lig eller linjen upptagen. I sådana
fall, även om systemet försöker an-
sluta till eCall:s larmcentral, kan du
eventuellt inte ansluta till eCall:s
kontrollcenter för att genomföra ett
nödanrop och kontakta räddnings-
tjänsten.
• Om bilen befinner sig utanför mobil- telefonens mottagningsområde kan
nödsamtal inte ringas.
• Om en defekt har uppkommit i den tillhörande utrustningen (t.ex. pane-
len till ”SOS”-knappen, indikerings-
lampor, mikrofon, högtalare, DCM,
antenn eller anslutande sladdar) eller
om någon av dessa är skadade eller
trasiga kan nödsamtalet inte ringas.
• Under nödanropet gör systemet upp- repade försök att ansluta till eCall:s
larmcentral). Om du emellertid inte
kan ansluta till eCall:s larmcentral på
grund av dålig mo ttagning kan syste-
met eventuellt inte ansluta till mobil-
nätverket och samtalet kan avslutas
utan att uppkoppling har skett. Den
röda indikeringslampan blinkar i cirka
30 sekunder för att indikera att sam-
talet är frånkopplat.
lOm 12-voltsbatteriets spänning
sjunker eller om det har kopplats
från kan systemet inte alltid ansluta
till eCall:s kontrollcentral.
nOm nödanropssystemet ersätts
med ett nytt system
Nödanropssystemet ska registreras.
Kontakta en auktoriserad Toyota-åter-
försäljare eller Toyo ta-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
nFör din säkerhet
lKör försiktigt.
Funktionen i detta system är att
hjälpa dig göra nödanrop om en
olycka har inträffat, t.ex. trafikolycka
eller en plötslig me dicinsk krissitua-
tion. Det skyddar inte förare eller
passagerare på något sätt. Kör
säkert och sätt allt id fast säkerhets-
bältena för din och andras säker-
het.
lI en nödsituation ska du alltid priori-
tera liv.
lOm du känner lukten av något som
brinner eller annan ovanlig lukt, ska
du lämna bilen och evakuera ome-
delbart till en säker plats.
OM42B46SE.book Page 62 Monday, December 17, 2018 12:29 PM

63
1
1-3. Assistans i nödsituation
Trygghet och säkerhet
VARNING
lOm krockkuddarna utlöses när sys-
temet fungerar normalt gör systemet
ett nödanrop. Systemet gör också
nödanrop när bilen körs på bakifrån
eller välter, även om krockkuddarna
inte löser ut.
lAv säkerhetsskäl ska du inte ringa
larmnummer under körning.
Att ringa samtal under körning kan
orsaka felaktig hantering av ratten
vilket kan leda till plötsliga olyckor.
Stanna bilen och bekräfta att den
står på en säker plats innan du
ringer nödanropet.
lAnvänd alltid specificerade säkring-
ar om de behöver bytas ut. Att an-
vända andra säkringar kan orsaka
gnistor eller rök i kretsen och leda till
brand.
lOm systemet används medan rök
eller ovanlig lukt har uppstått kan det
orsaka brand. Stäng omedelbart av
systemet och kontakta en auktorise-
rad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner och utrustning.
OBSERVERA
nFör att undvika skador
Häll ingen vätska på ”SOS”-knappens
panel och stöt inte till den.
nOm en funktionsstörning uppstår
i ”SOS”-knappens panel, högtala-
re eller mikrofon under ett nöds-
amtal eller underhållskontroll
Det går eventuellt inte att genomföra
nödanrop, bekräfta systemets status
eller kommunicera med operatören vid
eCall:s larmcentral. Om någon del
i ovanstående utrustning är skadad
ska du vända dig till en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med mot-
svarande kvalifikationer och utrust-
ning.
OM42B46SE.book Page 63 Monday, December 17, 2018 12:29 PM

641-3. Assistans i nödsituation

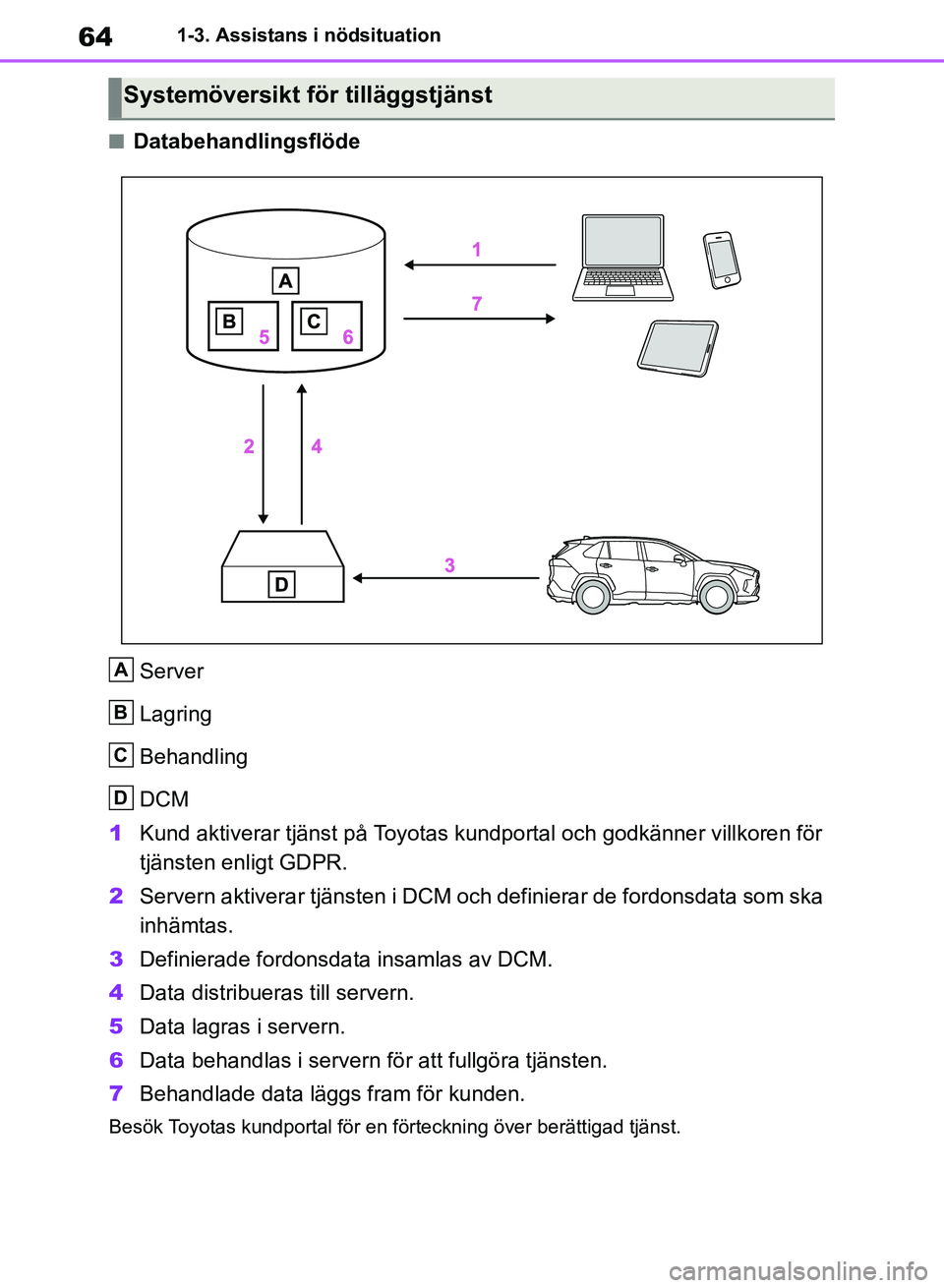

nDatabehandlingsflödeServer
Lagring
Behandling
DCM
1 Kund aktiverar tjänst på Toyotas kundportal och godkänner villkoren för
tjänsten enligt GDPR.
2 Servern aktiverar tjänsten i DCM och definierar de fordonsdata som ska
inhämtas.
3 Definierade fordonsdata insamlas av DCM.
4 Data distribueras till servern.
5 Data lagras i servern.
6 Data behandlas i servern för att fullgöra tjänsten.
7 Behandlade data läggs fram för kunden.
Besök Toyotas kundportal för en förteckning över berättigad tjänst.
Systemöversikt för tilläggstjänst
A
B
C
D
OM42B46SE.book Page 64 Monday, December 17, 2018 12:29 PM
