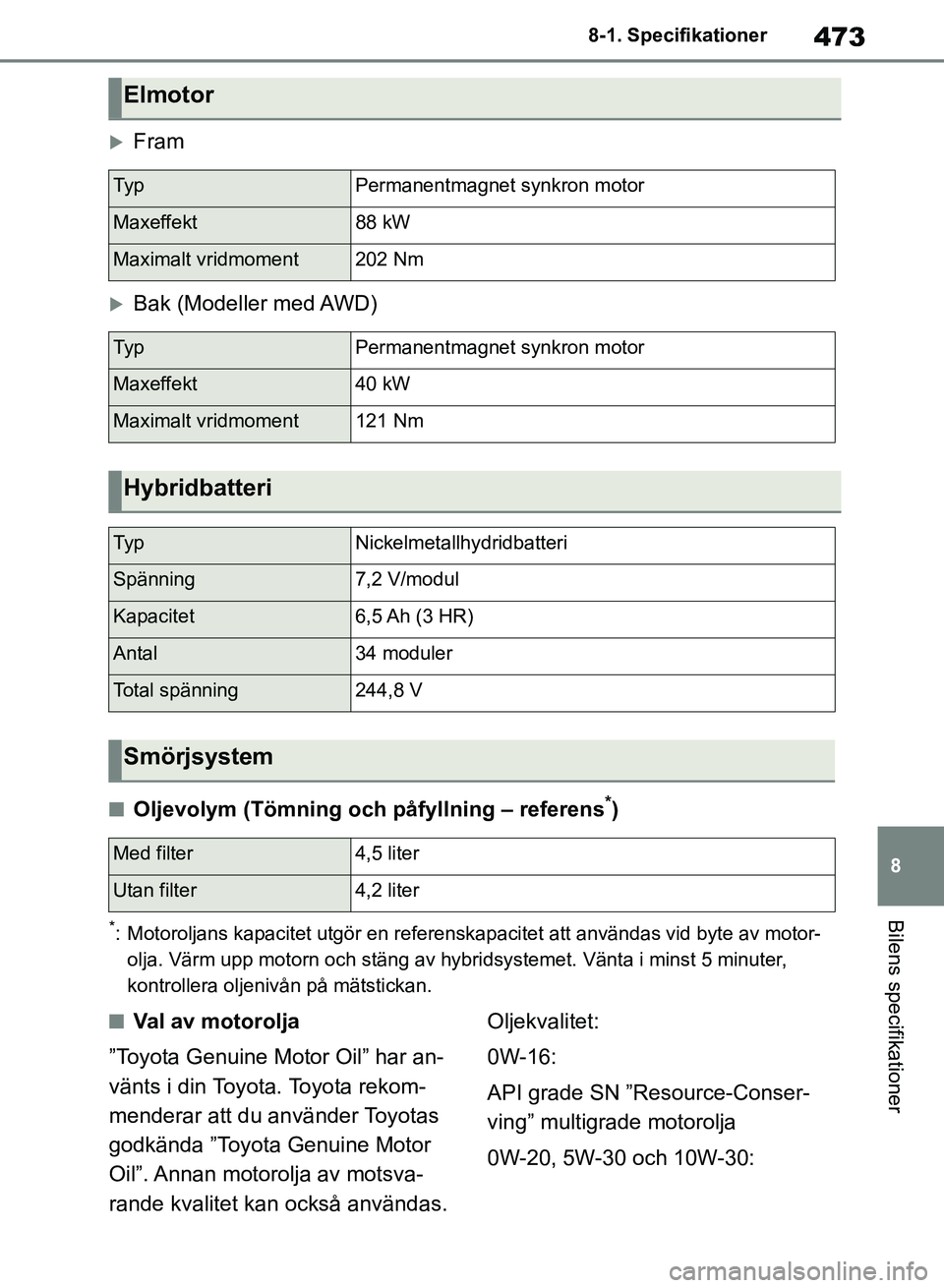

2018 TOYOTA RAV4 Bruksanvisningar (in Swedish)

473
8
8-1. Specifikationer
Bilens specifikationer
Fram
Bak (Modeller med AWD)
nOljevolym (Tömning och påfyllning – referens*)
*: Motoroljans kapacitet utgör en referenskapacitet att användas vid byte av motor-
olja. Värm upp motorn och stäng av hybridsystemet. Vänta i minst 5 minuter,
kontrollera oljenivån på mätstickan.
nVal av motorolja
”Toyota Genuine Motor Oil” har an-
vänts i din Toyota. Toyota rekom-
menderar att du använder Toyotas
godkända ”Toyota Genuine Motor
Oil”. Annan motoro lja av motsva-
rande kvalitet kan också användas. Oljekvalitet:
0W-16:
API grade SN ”Resource-Conser-
ving” multigrade motorolja
0W-20, 5W-30 och 10W-30:
Elmotor
Ty pPermanentmagnet synkron motor
Maxeffekt88 kW
Maximalt vridmoment202 Nm
Ty pPermanentmagnet synkron motor
Maxeffekt40 kW
Maximalt vridmoment121 Nm
Hybridbatteri
Ty pNickelmetallhydridbatteri
Spänning7,2 V/modul
Kapacitet6,5 Ah (3 HR)
Antal34 moduler
Total spänning244,8 V
Smörjsystem
Med filter4,5 liter
Utan filter4,2 liter
OM42B46SE.book Page 473 Monday, December 17, 2018 12:29 PM

4748-1. Specifikationer
API kvalitetsklass SL ”Energy-Con-
serving”, SM ”Energy-Conserving”,
SN ”Resource-Conserving” eller IL-
SAC multigrade motorolja
15W-40:
API grade SL eller SM multigrade
motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-16. Den ger god
bränsleekonomi och goda starte-
genskaper i kallt väder.
Om SAE 0W-16-olja inte finns att få
kan SAE 0W-20 användas. Den bör
emellertid ersättas med SAE 0W-
16 vid nästa oljebyte.
Om du använder SAE 10W-30 eller
motorolja med högre viskositet i ex-
tremt kallt väder kan motorn bli
svårstartad. Vi rekommenderar mo-
toroljorna SAE 0W-16, 0W-20 eller
5W-30.
Förväntat temperaturområde
före nästa oljebyte Rekommenderas
Oljeviskositet (0W-16 beskrivs här
som exempel):
• 0W i 0W-16 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt vä-
der. Oljor med en lägre siffra
framför W gör motorn mer lätt-
startad i kallt väder.
• 16 i 0W-16 utgör måttet på oljans viskositet vid hög temperatur. En
olja med hög viskositet (med hö-
gre värde) kan vara lämplig att
använda om bilen körs i höga
hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda,
finns på vissa oljeburkar/flaskor för
att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre del: ”API SERVICE SN” innebär
oljans kvalitet enligt American Petro-
leum Institute (API).
Mellersta delen: ”SAE 0W-16” innebär
viskositetsgraden enligt SAE.
Nedre del: ”Resource-Conserving” be-
tyder att oljan har bränslebesparande
och miljöskyddande egenskaper.
A
B
A
OM42B46SE.book Page 474 Monday, December 17, 2018 12:29 PM

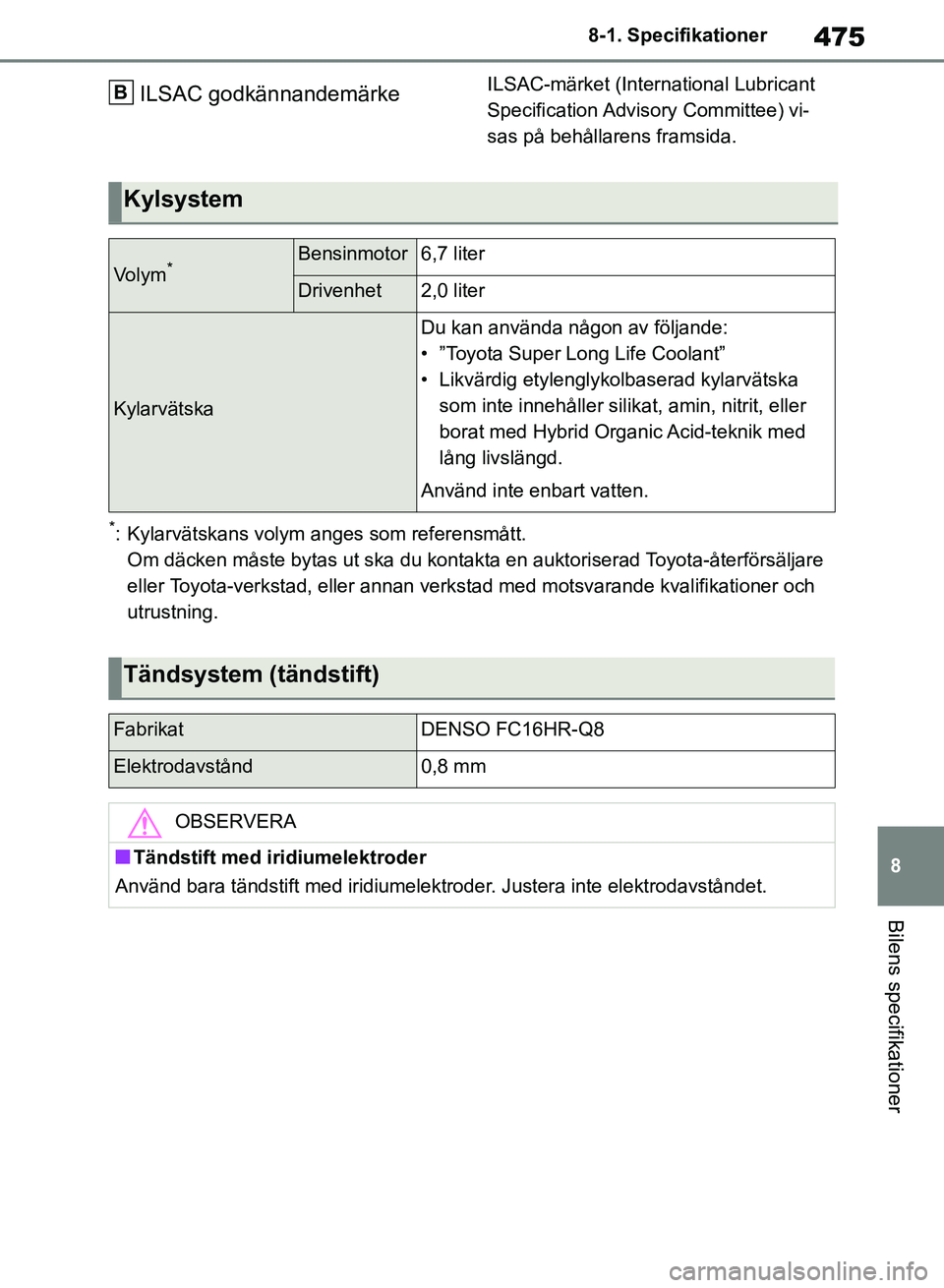

475
8
8-1. Specifikationer
Bilens specifikationer
ILSAC godkännandemärkeILSAC-märket (International Lubricant
Specification Advisory Committee) vi-
sas på behållarens framsida.
*: Kylarvätskans volym ang
es som referensmått.
Om däcken måste bytas ut ska du kontak ta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
B
Kylsystem
Vo l y m*Bensinmotor6,7 liter
Drivenhet2,0 liter
Kylarvätska
Du kan använda någon av följande:
• ”Toyota Super Long Life Coolant”
• Likvärdig etylenglyko lbaserad kylarvätska
som inte innehåller silikat, amin, nitrit, eller
borat med Hybrid Organic Acid-teknik med
lång livslängd.
Använd inte enbart vatten.
Tändsystem (tändstift)
FabrikatDENSO FC16HR-Q8
Elektrodavstånd0,8 mm
OBSERVERA
nTändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
OM42B46SE.book Page 475 Monday, December 17, 2018 12:29 PM

4768-1. Specifikationer
*: Vätskekapaciteten anges som referensmått.Om däcken måste bytas ut ska du kontak ta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
*: Vätskekapaciteten anges som referensmått. Om däcken måste bytas ut ska du kontak ta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Elektriskt system (12-voltsbatteri)
Elektrolytens densitet vid 20 °C:
12,0 V eller högre
(Stäng av startknappen och slå på hel-
ljuset i 30 sekunder.)
Om spänningen är lägre än standard-
värdet ska batteriet laddas upp.
LaddströmstyrkaSnabbladdningMax 15 A
NormalladdningMax 5 A
Hybridväxellåda
Oljevolym*3,9 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
nHybridväxellådsolja
Bruk av andra växellådsoljor än ”Toyota Genuine ATF WS” kan så småningom
skada hybridväxellådan i din bil.
Bakre differential (bakre elmotor) (modeller med AWD)
Oljevolym*1,7 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
nAutomatväxellådsolja, typ
Om du använder annan olja än ”Toyota Genuine ATF Typ WS” kan växlingskvali-
teten försämras, växellådan kan låsa sig och vibrationerna ökar, vilket kan leda till
att växellådan skadas.
OM42B46SE.book Page 476 Monday, December 17, 2018 12:29 PM

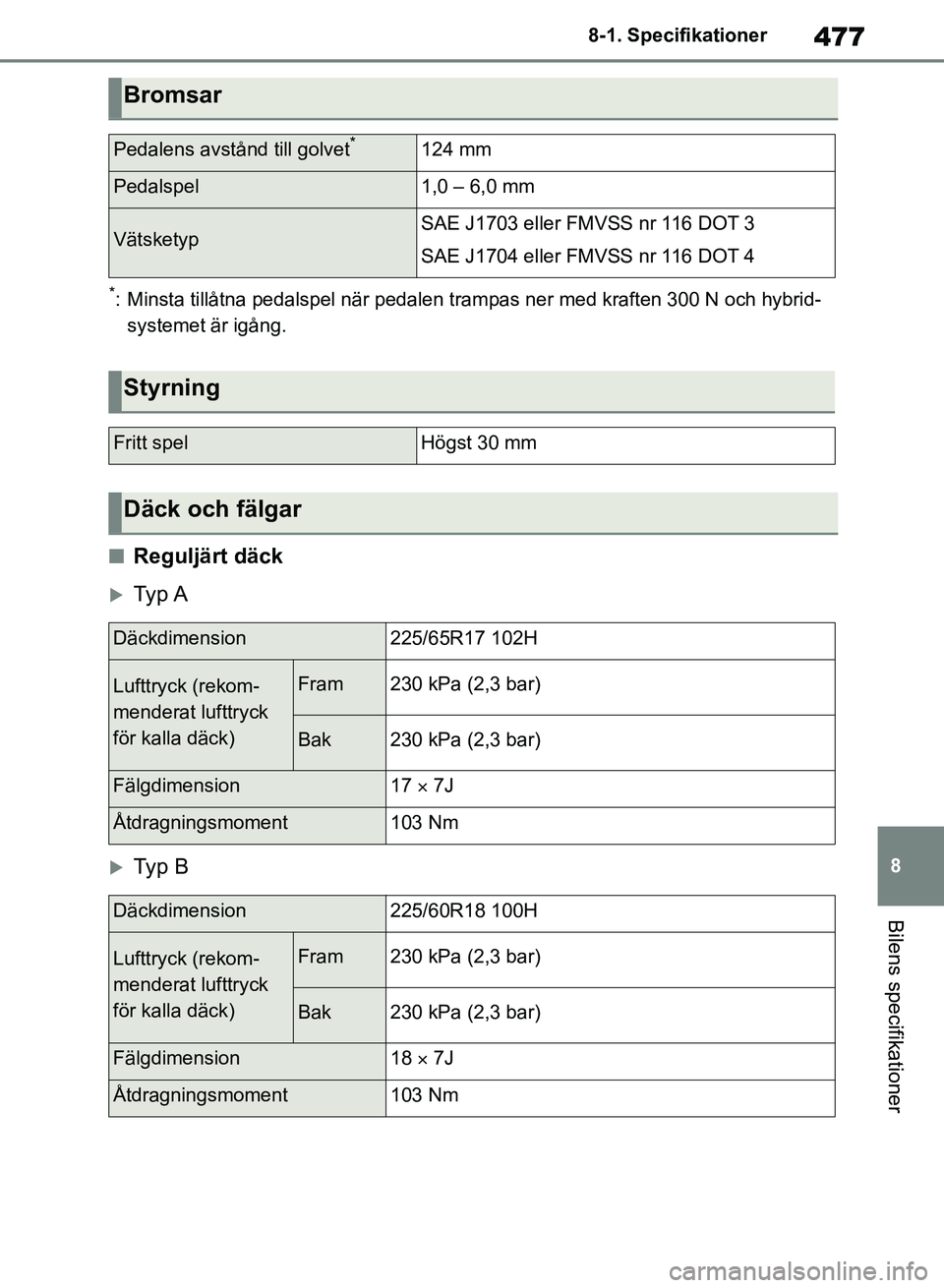

477
8
8-1. Specifikationer
Bilens specifikationer
*: Minsta tillåtna pedalspel när pedalen trampas ner med kraften 300 N och hybrid-
systemet är igång.
nReguljärt däck
Typ A
Typ B
Bromsar
Pedalens avstånd till golvet*124 mm
Pedalspel1,0 – 6,0 mm
VätsketypSAE J1703 eller FMVSS nr 116 DOT 3
SAE J1704 eller FMVSS nr 116 DOT 4
Styrning
Fritt spelHögst 30 mm
Däck och fälgar
Däckdimension225/65R17 102H
Lufttryck (rekom-
menderat lufttryck
för kalla däck)Fram230 kPa (2,3 bar)
Bak230 kPa (2,3 bar)
Fälgdimension17  7J
Åtdragningsmoment103 Nm
Däckdimension225/60R18 100H
Lufttryck (rekom-
menderat lufttryck
för kalla däck)Fram230 kPa (2,3 bar)
Bak230 kPa (2,3 bar)
Fälgdimension18  7J
Åtdragningsmoment103 Nm
OM42B46SE.book Page 477 Monday, December 17, 2018 12:29 PM

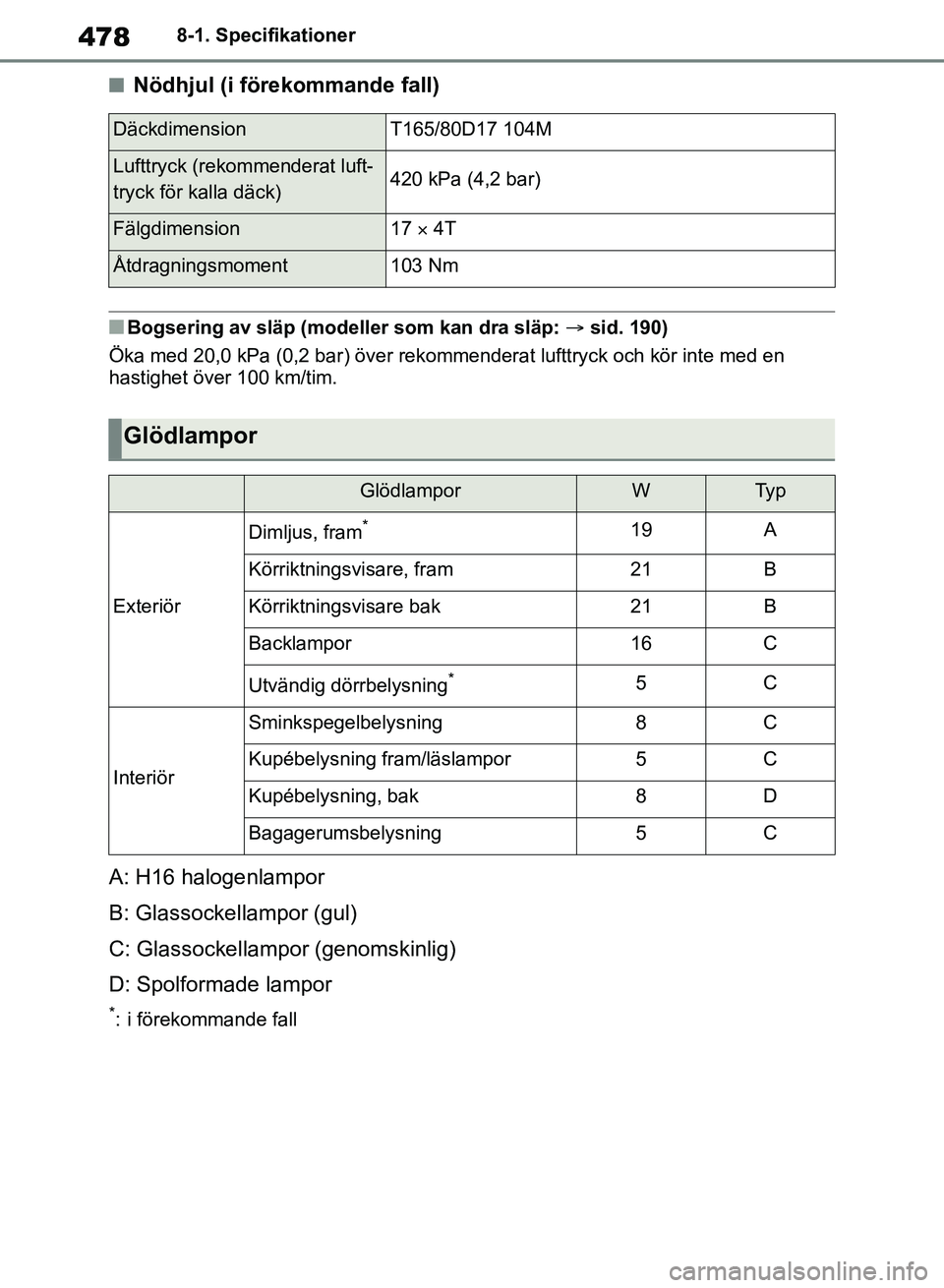

4788-1. Specifikationer
nNödhjul (i förekommande fall)
nBogsering av släp (modeller som kan dra släp: sid. 190)
Öka med 20,0 kPa (0,2 bar) över rekommenderat lufttryck och kör inte med en
hastighet över 100 km/tim.
A: H16 halogenlampor
B: Glassockellampor (gul)
C: Glassockellampor (genomskinlig)
D: Spolformade lampor
*: i förekommande fall
DäckdimensionT165/80D17 104M
Lufttryck (rekommenderat luft-
tryck för kalla däck)420 kPa (4,2 bar)
Fälgdimension17  4T
Åtdragningsmoment103 Nm
Glödlampor
GlödlamporWTy p
Exteriör
Dimljus, fram*19A
Körriktningsvisare, fram21B
Körriktningsvisare bak21B
Backlampor16C
Utvändig dörrbelysning*5C
Interiör
Sminkspegelbelysning8C
Kupébelysning fram/läslampor5C
Kupébelysning, bak8D
Bagagerumsbelysning5C
OM42B46SE.book Page 478 Monday, December 17, 2018 12:29 PM

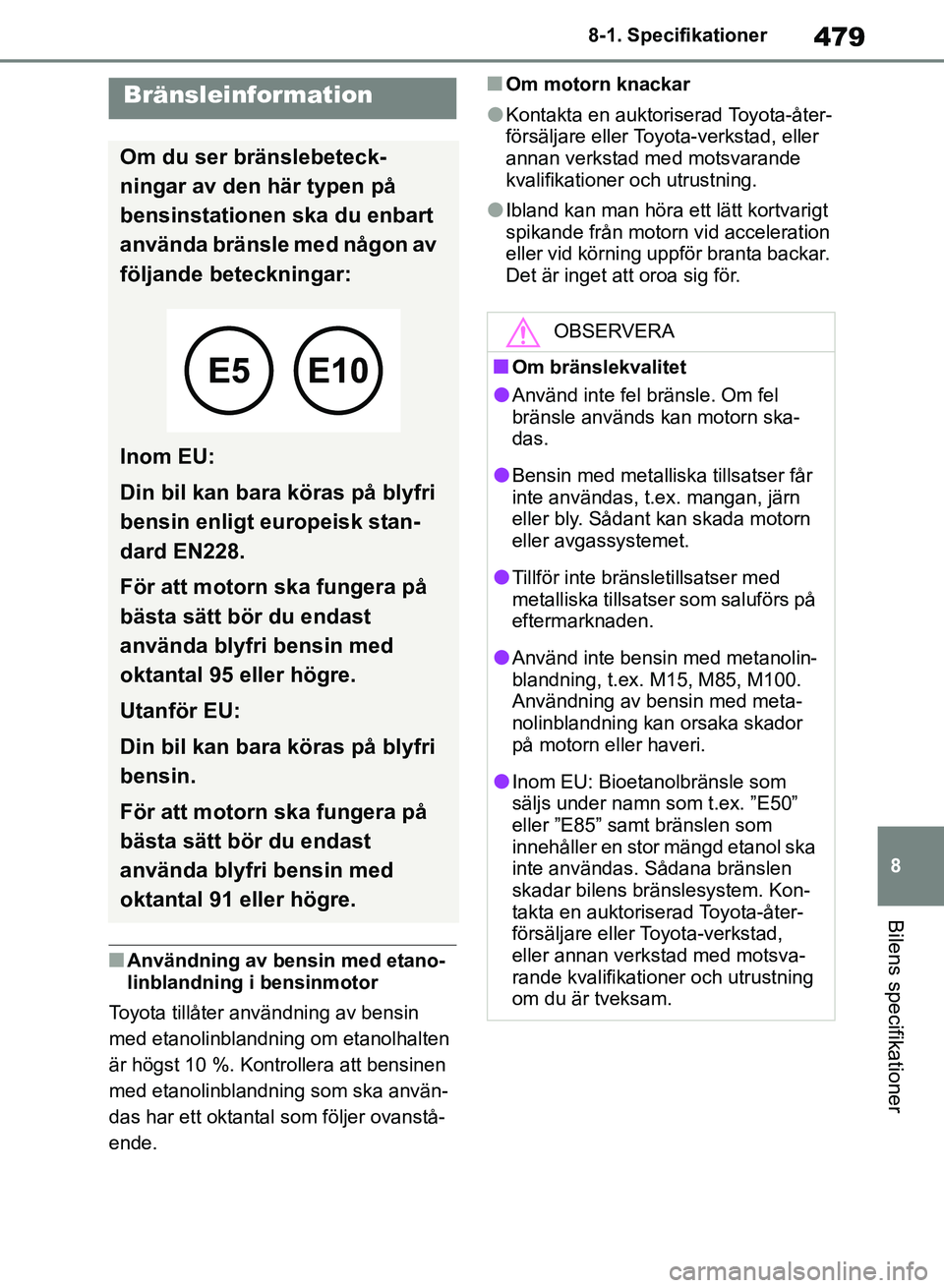

479
8
8-1. Specifikationer
Bilens specifikationer
nAnvändning av bensin med etano-
linblandning i bensinmotor
Toyota tillåter användning av bensin
med etanolinblandning om etanolhalten
är högst 10 %. Kontrollera att bensinen
med etanolinblandning som ska använ-
das har ett oktantal som följer ovanstå-
ende.
nOm motorn knackar
lKontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
lIbland kan man höra ett lätt kortvarigt
spikande från motorn vid acceleration
eller vid körning uppför branta backar.
Det är inget att oroa sig för.
Bränsleinformation
Om du ser bränslebeteck-
ningar av den här typen på
bensinstationen ska du enbart
använda bränsle med någon av
följande beteckningar:
Inom EU:
Din bil kan bara köras på blyfri
bensin enligt europeisk stan-
dard EN228.
För att motorn ska fungera på
bästa sätt bör du endast
använda blyfri bensin med
oktantal 95 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri
bensin.
För att motorn ska fungera på
bästa sätt bör du endast
använda blyfri bensin med
oktantal 91 eller högre.
OBSERVERA
nOm bränslekvalitet
lAnvänd inte fel bränsle. Om fel
bränsle används kan motorn ska-
das.
lBensin med metalliska tillsatser får
inte användas, t.ex. mangan, järn
eller bly. Sådant kan skada motorn
eller avgassystemet.
lTillför inte bränsletillsatser med
metalliska tillsatser som saluförs på
eftermarknaden.
lAnvänd inte bensin med metanolin-
blandning, t.ex. M15, M85, M100.
Användning av bensin med meta-
nolinblandning kan orsaka skador
på motorn eller haveri.
lInom EU: Bioetanolbränsle som
säljs under namn som t.ex. ”E50”
eller ”E85” samt bränslen som
innehåller en stor mängd etanol ska
inte användas. Sådana bränslen
skadar bilens bränslesystem. Kon-
takta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning
om du är tveksam.
OM42B46SE.book Page 479 Monday, December 17, 2018 12:29 PM

4808-1. Specifikationer
OBSERVERA
lUtanför EU: Bioetanolbränsle som
säljs under namn som t.ex. ”E50”
eller ”E85” samt bränslen som
innehåller en stor mängd etanol ska
inte användas. Du kan använda
bensin som är uppblandad med
max 10 % etanol. Om du använder
bränsle som innehåller mer än
10 % etanol (E10) skadas bilens
bränslesystem. Du måste försäkra
dig om att du tankar från en källa
där bränslespecifikation och kvalitet
kan garanteras. Kontakta en aukto-
riserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner och utrustning om du är
tveksam.
