2018 TOYOTA RAV4 Bruksanvisningar (in Swedish)

241
4
4-5. Använda körstödssystemen
Körning
• Om en fotgängare/cyklist bär om-
fångsrik klädsel (r egnrock, lång kjol,
etc.) vilket skapar en obestämbar sil-
huett
*2
• Om en fotgängare böjer sig framåt el- ler sitter på huk, eller en cyklist böjer
sig framåt
*2
• Om en fotgängare/cyklist färdas
snabbt*2
• Om en fotgängare skjuter på en barn-vagn, rullstol, cykel eller annat for-
don
*2
• Vid körning i ostadigt väder, t.ex. kraf-tigt regn, dimma, snö eller sandstorm
• Vid körning genom ånga eller rök
• Om omgivningens ljus är svagt, till ex-
empel i gryning eller skymning, på
natten eller i en tunnel, som får ett av-
känningsbart föremål att verka ha
samma färg som omgivningen
• Vid körning på en plats där ljusnivån
växlar snabbt, t.ex. vid ingången till el-
ler utfarten från en tunnel
• Om bilen inte har körts under en tid
efter att motorn startades
• Vid sväng till vänster/höger och ytterli- gare en sväng till vänster/höger efter
några sekunder
• Vid körning i en kurva och, efter några sekunder, körning i en ny kurva
• Om din bil sladdar
• Om främre delen av bilen höjs eller sänks
• Om hjulen är felriktade
• Om ett torkarblad skymmer den främ- re kameran
• Bilen körs i extremt hög hastighet
• Vid körning i backe
• Om radarsensorn eller den främre ka- meran är felriktade
lI några situationer, som följande, er-
hålls eventuellt inte tillräcklig broms-
kraft vilket hindrar systemet från att
fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbe- ta fullt ut, t.ex. om delarna i bromssys-
temet är extremt kalla, extremt heta
eller våta
• Om bilen inte är underhållen på rätt
sätt (bromsar eller däck alltför slitna,
felaktigt lufttryck i däcken, etc.)
• Om bilen körs på grusväg eller annat
ostadigt underlag
*1: Gäller fordon som är avsedda för län-
der/områden där detektering av cy-
klister inte är möjlig ( sid. 234)
*2: Gäller fordon som är avsedda för län-
der/områden där detektering av fot-
gängare och/eller cyklister är möjlig
( sid. 234)
nOm VSC stängs av
lOm VSC stängs av ( sid. 309) inak-
tiveras även bromsassistansen och
bromsfunktionen i det aktiva krock-
skyddet.
lVarningslampan PCS tänds och ”VSC
Turned Off Pre-Collision Brake Sys-
tem Unavailable” (VSC avstängt
Bromsfunktionen i PCS-systemet inte
tillgänglig) visas på informationsdis-
playen.
OM42B46SE.book Page 241 Monday, December 17, 2018 12:29 PM

2424-5. Använda körstödssystemen
*: i förekommande fall
LTA (Linjeavkännare)*
Vid körning på motorvägar
med vita (gula) körfältsmarke-
ringar larmar den här funktio-
nen föraren om bilen lämnar
sitt körfält eller riktning
*. Funk-
tionen assisterar genom att
vrida ratten för att hålla kvar
bilen i körfältet eller rikt-
ningen
*. Dessutom tillför sys-
temet styrningskontroll när
den aktiva farthållaren från
0 km/tim håller bilen i sitt kör-
fält.
LTA -systemet känner av vita
(gula) körfältsma rkeringar eller
en riktning
* med den främre
kameran. Det känner även av
framförvarande fordon med
den främre kameran och radar.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
VARNING
nInnan du använder LTA-systemet
lFörlita dig inte enbart på LTA-syste-
met. LTA-systemet kör inte bilen
automatiskt, inte heller minskar den
uppmärksamhet som förarens
måste ge området framför bilen.
Föraren måste alltid ta fullt ansvar
för säker körning genom att vara
uppmärksam på förhållandena runt
bilen och använda ratten för att kor-
rigera bilens körriktning. Föraren
måste också se till att ta raster när
trötthet ger sig till känna, t.ex. på
långkörningar.
lUndlåtelse att vidta lämpliga köråt-
gärder och ge körningen full upp-
märksamhet kan leda till leda till en
olycka som kan resultera i svåra
eller livshotande skador.
lStäng av LTA-systemet med LTA-
knappen när LTA-systemet inte
används.
nSituationer som är olämpliga för
LTA-systemet
I följande situationer ska du stänga av
systemet med LTA-knappen. I annat
fall kan det leda till en olyckshändelse
som kan resultera i svåra eller livsho-
tande skador.
lBilen körs på underlag som är halt
på grund av regn, snö, köldgrader,
etc.
lBilen körs på snötäckt väg.
lVita (gula) körfältsmarkeringar är
svåra att se på grund av regn, snö,
dimma, damm, etc.
lBilen körs på tillfälligt eller begrän-
sat körfält på grund av byggnadsar-
bete.
lBilen körs i ett byggnationsområde.
lReservhjul, snökedjor, etc., är mon-
terade.
OM42B46SE.book Page 242 Monday, December 17, 2018 12:29 PM

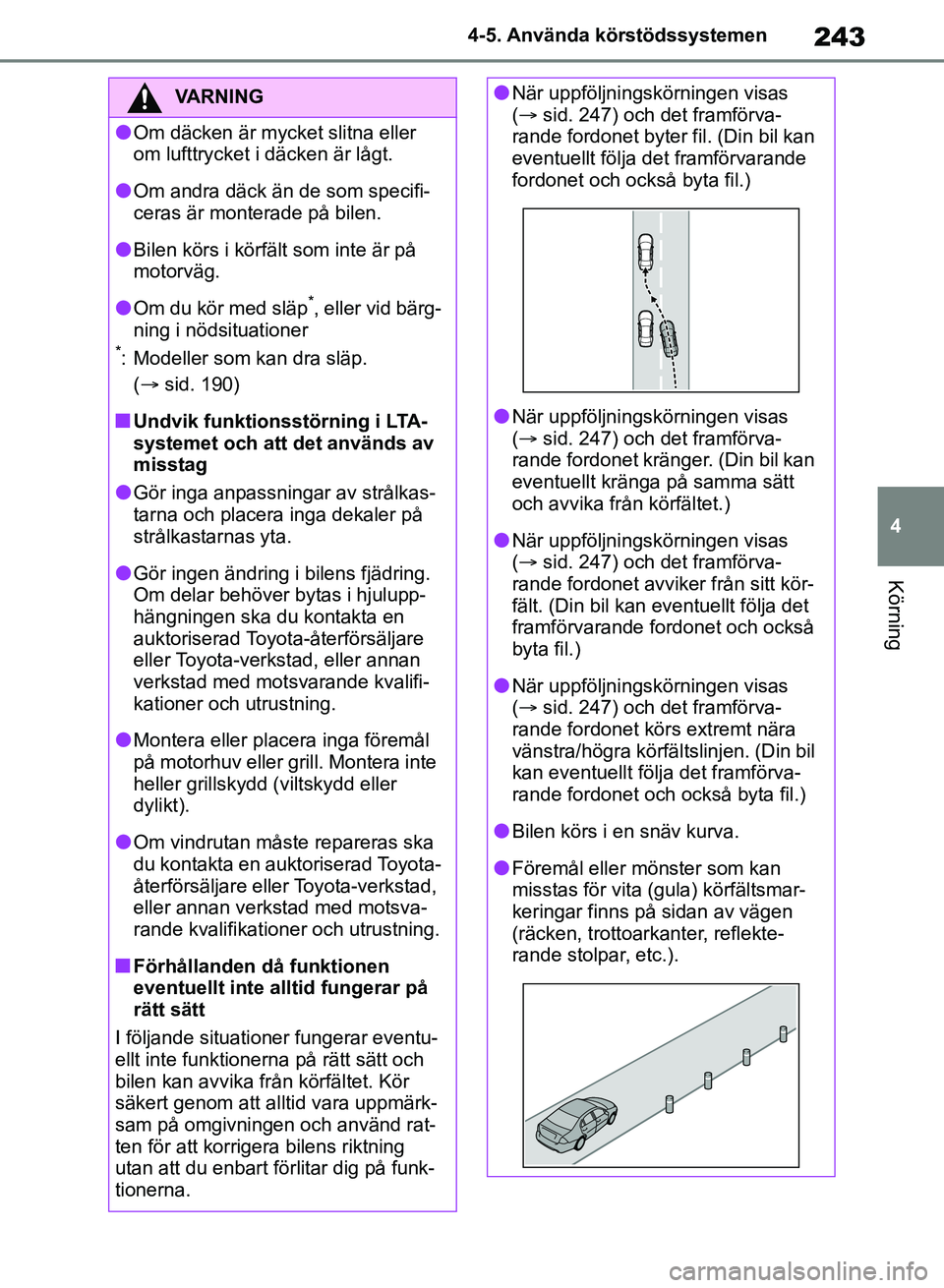

243
4
4-5. Använda körstödssystemen
Körning
VARNING
lOm däcken är mycket slitna eller
om lufttrycket i däcken är lågt.
lOm andra däck än de som specifi-
ceras är monterade på bilen.
lBilen körs i körfält som inte är på
motorväg.
lOm du kör med släp*, eller vid bärg-
ning i nödsituationer
*: Modeller som kan dra släp.
( sid. 190)
nUndvik funktion sstörning i LTA-
systemet och att det används av
misstag
lGör inga anpassningar av strålkas-
tarna och placera inga dekaler på
strålkastarnas yta.
lGör ingen ändring i bilens fjädring.
Om delar behöver bytas i hjulupp-
hängningen ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer och utrustning.
lMontera eller placera inga föremål
på motorhuv eller grill. Montera inte
heller grillskydd (viltskydd eller
dylikt).
lOm vindrutan måste repareras ska
du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
nFörhållanden då funktionen
eventuellt inte alltid fungerar på
rätt sätt
I följande situationer fungerar eventu-
ellt inte funktionerna på rätt sätt och
bilen kan avvika från körfältet. Kör
säkert genom att alltid vara uppmärk-
sam på omgivningen och använd rat-
ten för att korrigera bilens riktning
utan att du enbart förlitar dig på funk-
tionerna.
lNär uppföljningskörningen visas
( sid. 247) och det framförva-
rande fordonet byter fil. (Din bil kan
eventuellt följa det framförvarande
fordonet och också byta fil.)
lNär uppföljningskörningen visas
( sid. 247) och det framförva-
rande fordonet kränger. (Din bil kan
eventuellt kränga på samma sätt
och avvika från körfältet.)
lNär uppföljningskörningen visas
( sid. 247) och det framförva-
rande fordonet avviker från sitt kör-
fält. (Din bil kan eventuellt följa det
framförvarande fordonet och också
byta fil.)
lNär uppföljningskörningen visas
( sid. 247) och det framförva-
rande fordonet körs extremt nära
vänstra/högra körfältslinjen. (Din bil
kan eventuellt följa det framförva-
rande fordonet och också byta fil.)
lBilen körs i en snäv kurva.
lFöremål eller mönster som kan
misstas för vita (gula) körfältsmar-
keringar finns på sidan av vägen
(räcken, trottoarkanter, reflekte-
rande stolpar, etc.).
OM42B46SE.book Page 243 Monday, December 17, 2018 12:29 PM

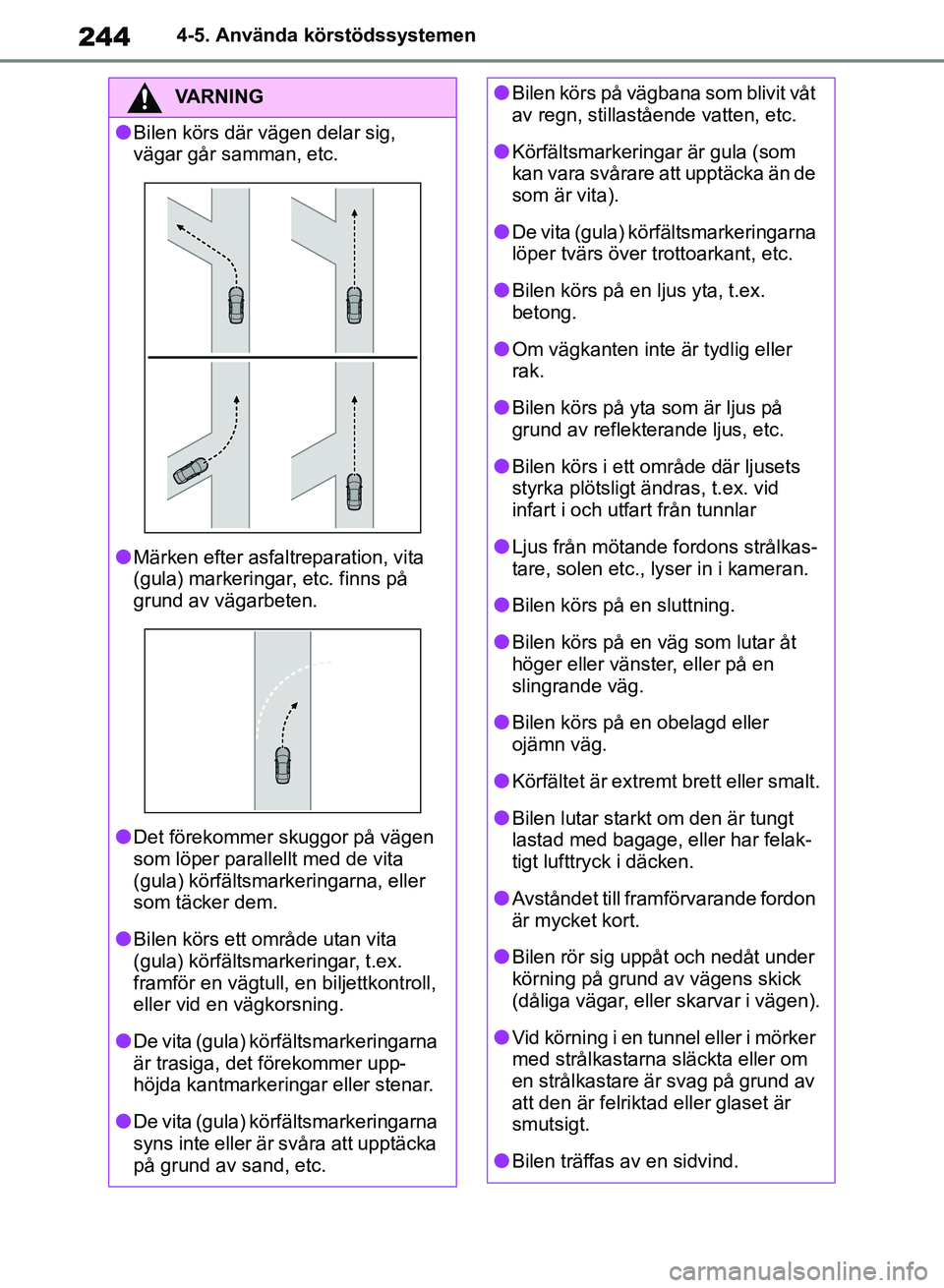

2444-5. Använda körstödssystemen
VARNING
lBilen körs där vägen delar sig,
vägar går samman, etc.
lMärken efter asfaltreparation, vita
(gula) markeringar, etc. finns på
grund av vägarbeten.
lDet förekommer skuggor på vägen
som löper parallellt med de vita
(gula) körfältsmarkeringarna, eller
som täcker dem.
lBilen körs ett område utan vita
(gula) körfältsmarkeringar, t.ex.
framför en vägtull, en biljettkontroll,
eller vid en vägkorsning.
lDe vita (gula) körfältsmarkeringarna
är trasiga, det förekommer upp-
höjda kantmarkeringar eller stenar.
lDe vita (gula) körfältsmarkeringarna
syns inte eller är svåra att upptäcka
på grund av sand, etc.
lBilen körs på vägbana som blivit våt
av regn, stillastående vatten, etc.
lKörfältsmarkeringar är gula (som
kan vara svårare at t upptäcka än de
som är vita).
lDe vita (gula) körfältsmarkeringarna
löper tvärs över trottoarkant, etc.
lBilen körs på en ljus yta, t.ex.
betong.
lOm vägkanten inte är tydlig eller
rak.
lBilen körs på yta som är ljus på
grund av reflekterande ljus, etc.
lBilen körs i ett område där ljusets
styrka plötsligt ändras, t.ex. vid
infart i och utfart från tunnlar
lLjus från mötande fordons strålkas-
tare, solen etc., lyser in i kameran.
lBilen körs på en sluttning.
lBilen körs på en väg som lutar åt
höger eller vänster, eller på en
slingrande väg.
lBilen körs på en obelagd eller
ojämn väg.
lKörfältet är extremt brett eller smalt.
lBilen lutar starkt om den är tungt
lastad med bagage, eller har felak-
tigt lufttryck i däcken.
lAvståndet till framförvarande fordon
är mycket kort.
lBilen rör sig uppåt och nedåt under
körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
lVid körning i en tunnel eller i mörker
med strålkastarna släckta eller om
en strålkastare är svag på grund av
att den är felriktad eller glaset är
smutsigt.
lBilen träffas av en sidvind.
OM42B46SE.book Page 244 Monday, December 17, 2018 12:29 PM

245
4
4-5. Använda körstödssystemen
Körning
nFunktionen körfilsvarning
Om systemet fastställer att bilen
håller på att lämna sitt körfält eller
riktning
*,visas en varning på infor-
mationsdisplayen och en varnings-
summer hörs för att påkalla föra-
rens uppmärksamhet.
Om varningssummern hörs ska du
kontrollera omgivningen kring din bil
och försiktigt vrida ratten för att styra
bilen tillbaka till mitten av körfältet.
Modeller med dödavinkelvarnare: När
systemet bedömer att bilen kan komma
att avvika från sitt körfält och att sanno-
likheten av en kollision med ett fordon
som kör om i närliggande körfält är hög
aktiveras körfilsvarningen även om kör-
riktningsvisarna används.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
nStyrningskontroll
Om systemet fastställer att bilen
håller på att lämna sitt körfält eller
kurs
*, assisterar det efter behov ge-
nom att ge ratten små vridningar
under kort tid för att hålla kvar bilen
i sitt körfält.
Om systemet känner av att ratten inte
har vridits under en fastställd tid, eller
om ratten inte hålls i ett stadigt grepp
visas en varning på informationsdis-
playen varpå funktionen stängs tillfälligt
a v.
Modeller med dödavinkelvarnare: När
systemet bedömer att bilen kan komma
att avvika från sitt körfält och att sanno-
likheten av en kollision med ett fordon
som kör om i närliggande körfält är hög
aktiveras körfilsvarningen även om kör-
riktningsvisarna används.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
VARNING
lBilen påverkas av en sidovind från
ett fordon som körs i närliggande
körfält.
lBilen har just gjort filbyte eller kört
tvärs över en korsning.
lDäck med olika struktur, tillverk-
ning, varumärke eller däckmönster
används.
lVinterdäck är monterade.
lBilen körs i extremt hög hastighet.
Funktioner i LTA-systemet
OM42B46SE.book Page 245 Monday, December 17, 2018 12:29 PM

2464-5. Använda körstödssystemen
nVingelvarning, funktion
Om bilen kränger inom sitt körfält
hörs varningssummern och ett
meddelande visas på informations-
displayen för att påkalla förarens
uppmärksamhet.
nKörfältsassistans, funktion
Den här funktionen är länkad till
den aktiva farthållaren från
0 km/tim och ger assistans, efter
behov, genom att vrida ratten för att
hålla kvar bilen i sitt körfält.
När den aktiva farthållaren från
0 km/tim inte är aktiverad fungerar inte
funktionen för körfältsassistans.
I situationer när de vita (gula) kör-
fältslinjerna är svåra att se eller inte är
synliga alls, t.ex. i bilköer, aktiveras den
här funktionen för att hjälpa bilen följa
ett framförvarande fordon genom att
övervaka det fordonets position.
Om systemet känner av att ratten inte
har vridits under en fastställd tid, eller
om ratten inte hålls i ett stadigt grepp
visas en varning på informationsdis-
playen varpå funktionen stängs tillfälligt
a v.
OM42B46SE.book Page 246 Monday, December 17, 2018 12:29 PM

247
4
4-5. Använda körstödssystemen
Körning
Tryck på LTA-knappen för att kopp-
la in LTA-systemet.
Indikeringslampan till LTA tänds och ett
meddelande visas på informationsdis-
playen.
Tryck en gång till på LTA-knappen
för att stänga av LTA-systemet.
När LTA-systemet har satts på eller
stängts av fortsä
tter LTA-systemet i
samma läge nästa gång hybridsyste-
met startas.
LTA, indikator
Indikeringslampan informerar föraren
om systemet är aktivt eller ej.
Tänd med vitt ljus: LTA-systemet är ak-
tivt.
Tänds med grönt ljus: Rattassistansen
i styrassistansen eller körfältsassistan-
sen är aktiv.
Blinkar med gult ljus: Körfilsvarningen
är aktiv.
Visning av styrassistans
Visas när informationsdisplayen växlas
till informationsskärmen i förarassis-
tanssystemet.
Indikerar att rattassistansen i styrassis-
tansen eller körfältsassistansen är aktiv.
Körfältets båda ytters idor visas: Indike-
rar att rattassistansen i körfältsassistan-
sen är aktiv.
Körfältets ena yttersida visas: Indikerar
att rattassistansen i styrassistansfunk-
tionen är aktiv.
Körfältets båda yttersidor blinkar: Upp-
märksammar föraren på att en åtgärd
krävs för att stanna kvar i mitten av kör-
fältet (körfältsassistans).
Koppla in LTA-systemetIndikeringar på
informationsdisplay
A
B
OM42B46SE.book Page 247 Monday, December 17, 2018 12:29 PM

2484-5. Använda körstödssystemen
Visning av uppföljningskörning
Visas när informationsdisplayen växlas
till informationsskärmen i förarassis-
tanssystemet.
Indikerar att styrassistansen i körfält-
sassistansen är aktiv genom att den
övervakar det framförvarande fordonets
position.
När uppföljningskörningen visas, om
det framförvarande fordonet rör sig kan
din bil röra sig på samma sätt. Var alltid
uppmärksam på din omgivning och an-
vänd ratten när det behövs för att korri-
gera kursen för bilen och säkerställa
säkerheten.
Funktionen körfilsvarning, dis-
play
Visas när informationsdisplayen växlas
till informationsskä rmen i förarassis-
tanssystemet.
Ytan innanför visade linjer är vit
Indikerar att systemet känner av vita
(gula) linjer eller en riktning
*. Om bilen
lämnar sitt körfält blinkar de vita linjer-
na, som visas på bilens sida, med gult
sken.
Ytan innanför visade linjer är
svart
Indikerar att systemet inte kan känna
av vita (gula) linjer, eller en riktning
* el-
ler att det är tillfälligt avstängt.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
nDriftsvillkor för respektive funktion
lFunktionen körfilsvarning
Den här funktionen aktiveras om samtli-
ga nedanstående förutsättningar upp-
fylls.
• LTA är påslagen.
• Bilens hastighet är minst cirka 50 km/tim.
*1
• Systemet känner av vita (gula) kör-fältslinjer eller en riktning*2. (Om en vit
[gul] linje eller riktning*2 bara detekter-
as på en sida kommer systemet att
bara fungera på den detekterade si-
dan.)
• Körfältets bredd är minst cirka 3 m.
• Körriktningsvisaren används inte. (Modeller med dödavinkelvarnare: Ut-
om när en annan bil är i körfältet på
sidan som körriktningsvisaren indike-
rade)
• Bilen körs inte i en snäv kurva.
• Inga systemstörningar känns av. ( sid. 251)
C
D
OM42B46SE.book Page 248 Monday, December 17, 2018 12:29 PM
