2018 TOYOTA RAV4 Bruksanvisningar (in Swedish)

457
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
Använd den mekaniska nyckeln
(
 sid. 128) för att utföra följande
åtgärder.
1 Låsa alla dörrar
2 Låsa upp alla dörrar
nNyckellänkade funktioner
1 Stänger fönstren och panoramaglas-
taket
*1 (vrid och håll kvar)*2
2Stänger fönstren och panoramaglas-
taket
*1 (vrid och håll kvar)*2
*1
: i förekommande fall
*2: Inställningarna måste utföras av en auktoriserad Toyota-återförsäljare el-
ler Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer
och utrustning.
1 Se till att växelspaken är i P och
trampa på bromspedalen.
2 Tryck sidan med Toyota-emble-
met på den elektroniska nyckeln
mot startknappen.
När den elektroniska nyckeln känns av
hörs en summerton och startknappen
kan tryckas till TÄNDN.PÅ.
Om det elektroniska lås- och startsyste-
met inaktiveras under en specialinställ-
ning trycks startknappen till radioläge.
3Trampa ned bromspedalen hårt
och kontrollera att visas
på informationsdisplayen.
Låsa och låsa upp dörrarnaVARNING
nNär du använder den mekaniska
nyckeln och öppnar/stänger
fönsterhissarna eller panorama-
glastaket (i förekommande fall)
Elfönsterhiss eller panoramaglasta-
ket kan användas när du har kontrol-
lerat att ingen passagerare har
fastnat med någon del av kroppen i
fönstret eller panoramaglastaket. Låt
inte barn använda den mekaniska
nyckeln. Barn och andra passage-
rare kan fastna med någon kroppsdel
i det elmanövrerade fönstret eller i
panoramaglastaket.
Starta hybridsystemet
OM42B46SE.book Page 457 Monday, December 17, 2018 12:29 PM

4587-2. Åtgärder i en nödsituation

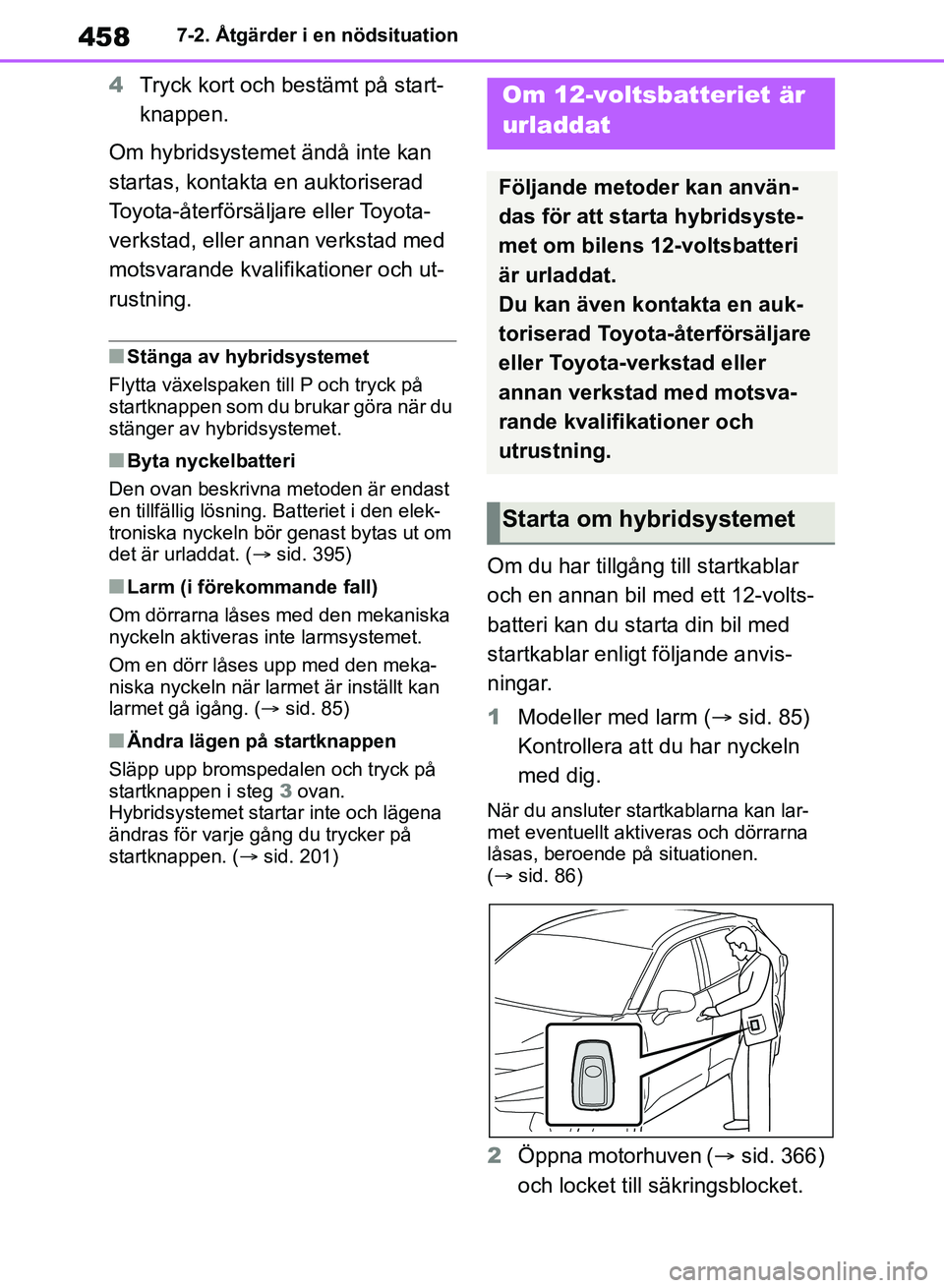

4Tryck kort och bestämt på start-
knappen.
Om hybridsystemet ändå inte kan
startas, kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och ut-
rustning.
nStänga av hybridsystemet
Flytta växelspaken till P och tryck på
startknappen som du brukar göra när du
stänger av hybridsystemet.
nByta nyckelbatteri
Den ovan beskrivna metoden är endast
en tillfällig lösning. Batteriet i den elek-
troniska nyckeln bör genast bytas ut om
det är urladdat. ( sid. 395)
nLarm (i förekommande fall)
Om dörrarna låses med den mekaniska
nyckeln aktiveras inte larmsystemet.
Om en dörr låses upp med den meka-
niska nyckeln när larm et är inställt kan
larmet gå igång. ( sid. 85)
nÄndra lägen på startknappen
Släpp upp bromspedalen och tryck på
startknappen i steg 3 ovan.
Hybridsystemet startar inte och lägena
ändras för varje gång du trycker på
startknappen. ( sid. 201)
Om du har tillgång till startkablar
och en annan bil med ett 12-volts-
batteri kan du starta din bil med
startkablar enligt följande anvis-
ningar.
1 Modeller med larm ( sid. 85)
Kontrollera att du har nyckeln
med dig.
När du ansluter startkablarna kan lar-
met eventuellt aktiveras och dörrarna
låsas, beroende på situationen.
( sid. 86)
2Öppna motorhuven ( sid. 366)
och locket till säkringsblocket.
Om 12-voltsbatteriet är
urladdat
Följande metoder kan använ-
das för att starta hybridsyste-
met om bilens 12-voltsbatteri
är urladdat.
Du kan även kontakta en auk-
toriserad Toyota-återförsäljare
eller Toyota-verkstad eller
annan verkstad med motsva-
rande kvalifikationer och
utrustning.
Starta om hybridsystemet
OM42B46SE.book Page 458 Monday, December 17, 2018 12:29 PM

459
7
7-2. Åtgärder i en nödsituation
Om problem uppstår

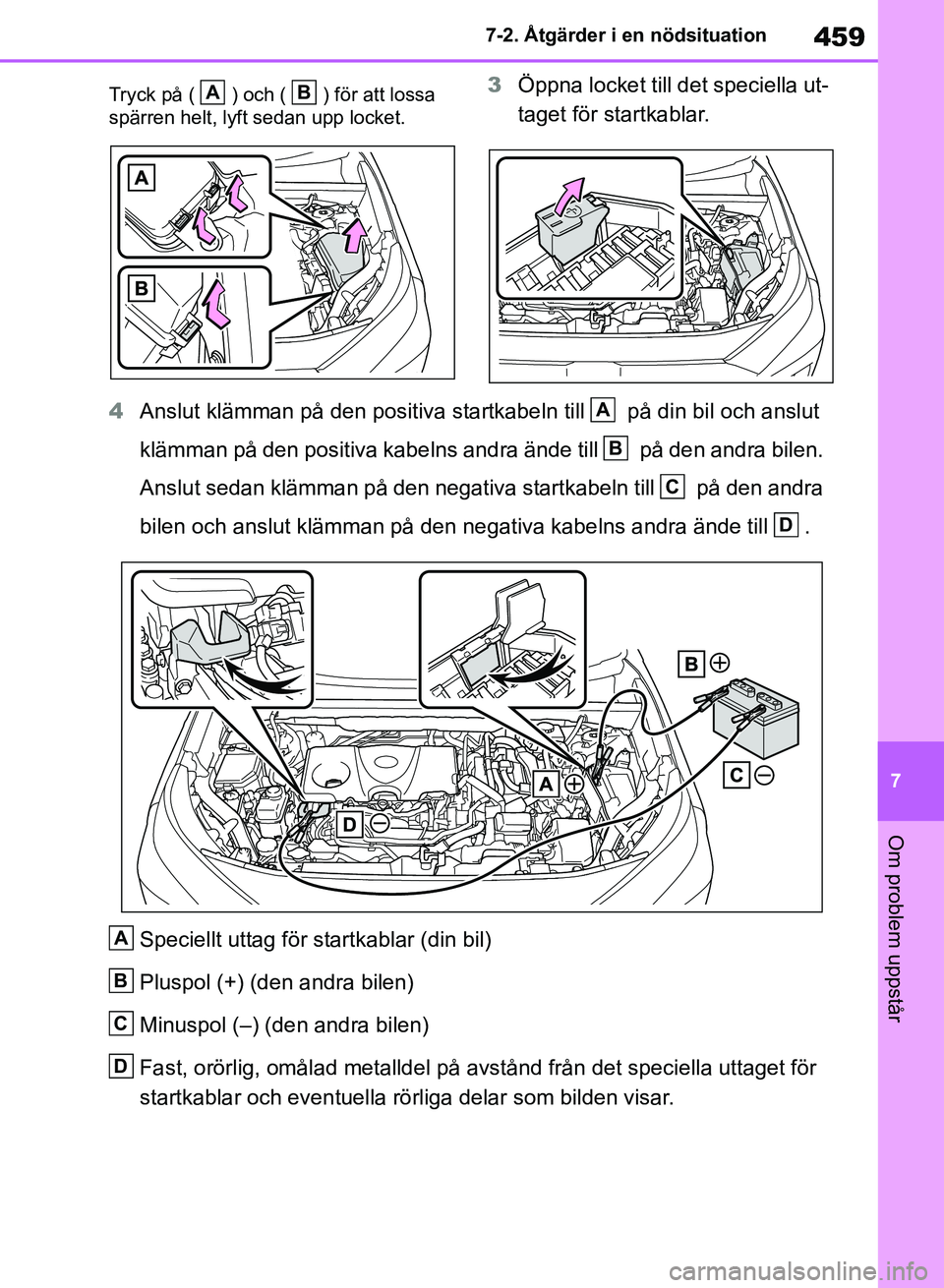

Tryck på ( ) och ( ) för att lossa
spärren helt, lyft sedan upp locket.3
Öppna locket till det speciella ut-
taget för startkablar.
4 Anslut klämman på den positiva star tkabeln till på din bil och anslut
klämman på den positiva kabelns andra ände till på den andra bilen.
Anslut sedan klämman på den negativa startkabel n till på den andra
bilen och anslut klämman på den ne gativa kabelns andra ände till .
Speciellt uttag för startkablar (din bil)
Pluspol (+) (den andra bilen)
Minuspol (–) (den andra bilen)
Fast, orörlig, omålad metalldel på avstånd från det speciella uttaget för
startkablar och eventuella rörliga delar som bilden visar.AB
A
B
C
D
A
B
C
D
OM42B46SE.book Page 459 Monday, December 17, 2018 12:29 PM

4607-2. Åtgärder i en nödsituation

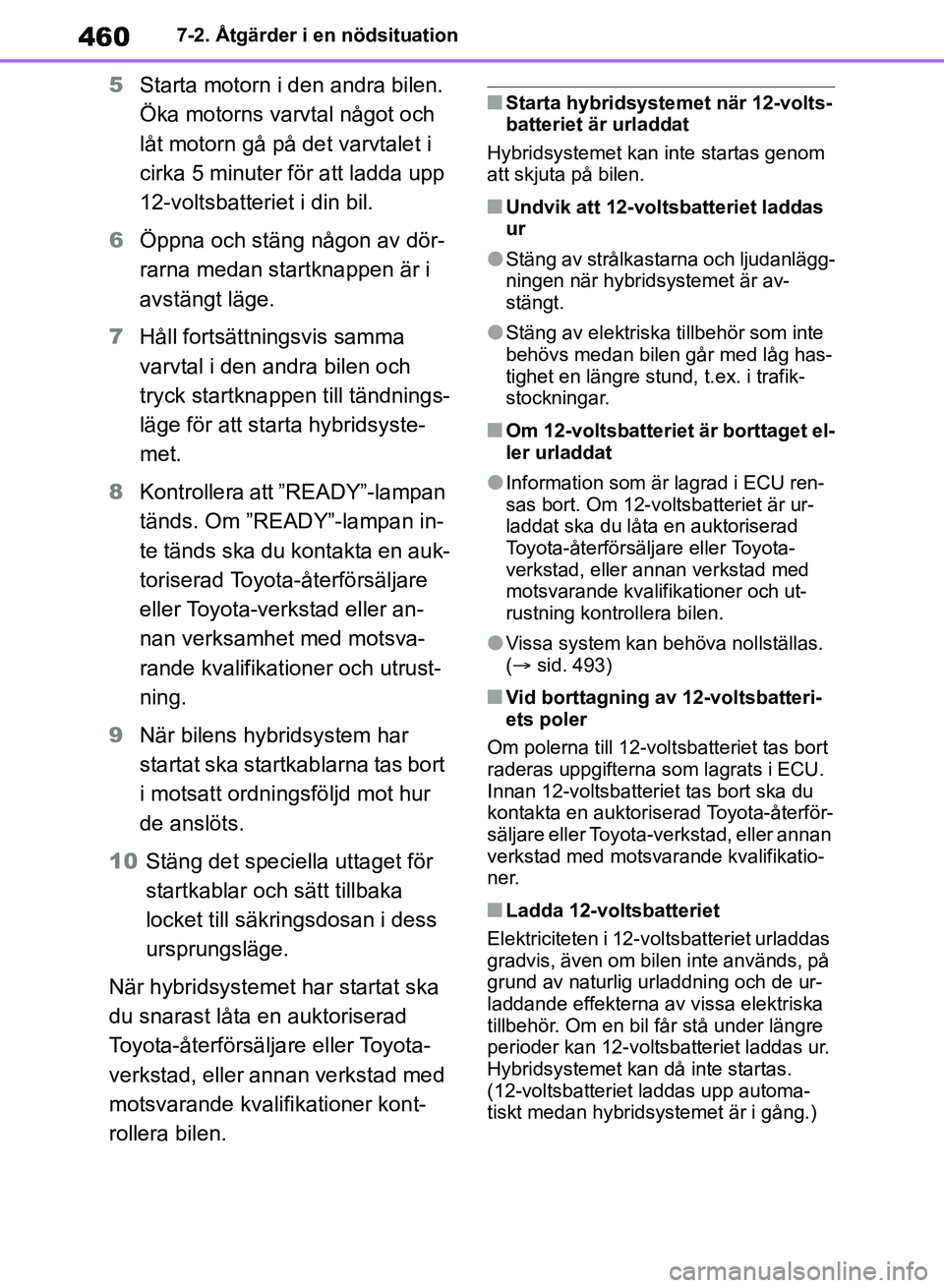

5Starta motorn i den andra bilen.
Öka motorns varvtal något och
låt motorn gå på det varvtalet i
cirka 5 minuter för att ladda upp
12-voltsbatteriet i din bil.
6 Öppna och stäng någon av dör-
rarna medan startknappen är i
avstängt läge.
7 Håll fortsättningsvis samma
varvtal i den andra bilen och
tryck startknappen till tändnings-
läge för att starta hybridsyste-
met.
8 Kontrollera att ”READY”-lampan
tänds. Om ”READY”-lampan in-
te tänds ska du kontakta en auk-
toriserad Toyota-återförsäljare
eller Toyota-verkstad eller an-
nan verksamhet med motsva-
rande kvalifikationer och utrust-
ning.
9 När bilens hybridsystem har
startat ska startkablarna tas bort
i motsatt ordningsföljd mot hur
de anslöts.
10 Stäng det speciella uttaget för
startkablar och sätt tillbaka
locket till säkringsdosan i dess
ursprungsläge.
När hybridsystemet har startat ska
du snarast låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kont-
rollera bilen.nStarta hybridsyste met när 12-volts-
batteriet är urladdat
Hybridsystemet kan inte startas genom
att skjuta på bilen.
nUndvik att 12-voltsbatteriet laddas
ur
lStäng av strålkastarna och ljudanlägg-
ningen när hybridsystemet är av-
stängt.
lStäng av elektriska tillbehör som inte
behövs medan bilen går med låg has-
tighet en längre stund, t.ex. i trafik-
stockningar.
nOm 12-voltsba tteriet är borttaget el-
ler urladdat
lInformation som är lagrad i ECU ren-
sas bort. Om 12-voltsbatteriet är ur-
laddat ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och ut-
rustning kontrollera bilen.
lVissa system kan behöva nollställas.
( sid. 493)
nVid borttagning av 12-voltsbatteri-
ets poler
Om polerna till 12-vol tsbatteriet tas bort
raderas uppgifterna som lagrats i ECU.
Innan 12-voltsbatteriet tas bort ska du
kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifikatio-
n e r.
nLadda 12-voltsbatteriet
Elektriciteten i 12-voltsbatteriet urladdas
gradvis, även om bilen inte används, på
grund av naturlig urladdning och de ur-
laddande effekterna av vissa elektriska
tillbehör. Om en bil får stå under längre
perioder kan 12-voltsbatteriet laddas ur.
Hybridsystemet kan då inte startas.
(12-voltsbatteriet laddas upp automa-
tiskt medan hybridsystemet är i gång.)
OM42B46SE.book Page 460 Monday, December 17, 2018 12:29 PM

461
7
7-2. Åtgärder i en nödsituation
Om problem uppstår

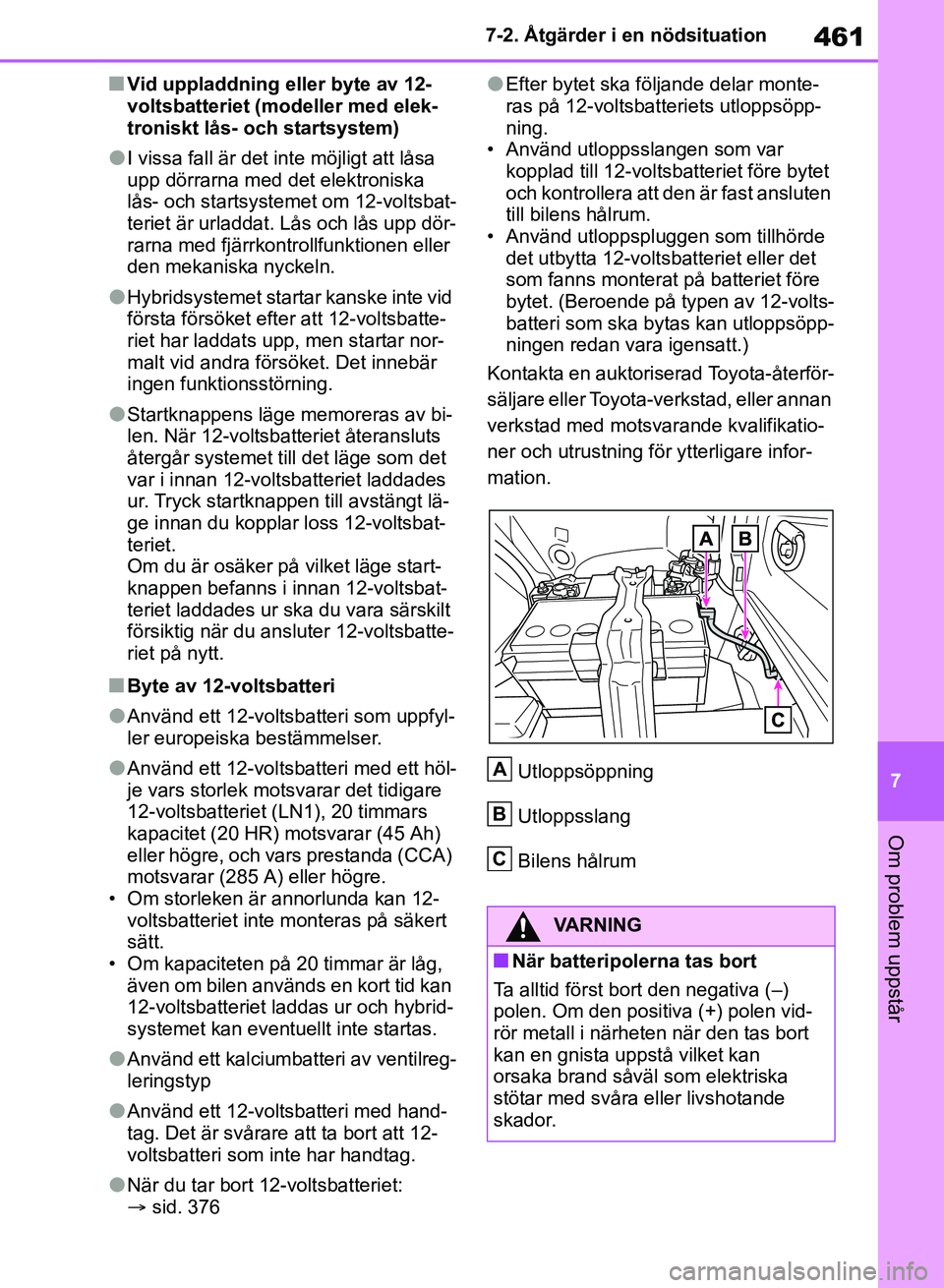

nVid uppladdning eller byte av 12-
voltsbatteriet (modeller med elek-
troniskt lås- och startsystem)
lI vissa fall är det inte möjligt att låsa
upp dörrarna med det elektroniska
lås- och startsystemet om 12-voltsbat-
teriet är urladdat. Lås och lås upp dör-
rarna med fjärrkontrollfunktionen eller
den mekaniska nyckeln.
lHybridsystemet starta
r kanske inte vid
första försöket efte r att 12-voltsbatte-
riet har laddats upp, men startar nor-
malt vid andra försöket. Det innebär
ingen funktionsstörning.
lStartknappens läge memoreras av bi-
len. När 12-voltsbatteriet återansluts
återgår systemet till det läge som det
var i innan 12-voltsbatteriet laddades
ur. Tryck startknappen till avstängt lä-
ge innan du kopplar loss 12-voltsbat-
teriet.
Om du är osäker på vilket läge start-
knappen befanns i innan 12-voltsbat-
teriet laddades ur ska du vara särskilt
försiktig när du ansluter 12-voltsbatte-
riet på nytt.
nByte av 12-voltsbatteri
lAnvänd ett 12-voltsbatteri som uppfyl-
ler europeiska bestämmelser.
lAnvänd ett 12-voltsbatteri med ett höl-
je vars storlek motsvarar det tidigare
12-voltsbatteriet (LN1), 20 timmars
kapacitet (20 HR) motsvarar (45 Ah)
eller högre, och vars prestanda (CCA)
motsvarar (285 A) eller högre.
• Om storleken är annorlunda kan 12- voltsbatteriet inte monteras på säkert
sätt.
• Om kapaciteten på 20 timmar är låg, även om bilen används en kort tid kan
12-voltsbatteriet laddas ur och hybrid-
systemet kan eventuel lt inte startas.
lAnvänd ett kalciumbatteri av ventilreg-
leringstyp
lAnvänd ett 12-voltsbatteri med hand-
tag. Det är svårare att ta bort att 12-
voltsbatteri som inte har handtag.
lNär du tar bort 12-voltsbatteriet:
sid. 376
lEfter bytet ska följande delar monte-
ras på 12-voltsbatteriets utloppsöpp-
ning.
• Använd utloppsslangen som var kopplad till 12-voltsbatteriet före bytet
och kontrollera att den är fast ansluten
till bilens hålrum.
• Använd utloppspluggen som tillhörde det utbytta 12-voltsbatteriet eller det
som fanns monterat på batteriet före
bytet. (Beroende på typen av 12-volts-
batteri som ska bytas kan utloppsöpp-
ningen redan vara igensatt.)
Kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifikatio-
ner och utrustning för ytterligare infor-
mation.
Utloppsöppning
Utloppsslang
Bilens hålrum
VARNING
nNär batteripolerna tas bort
Ta alltid först bort den negativa (–)
polen. Om den positiva (+) polen vid-
rör metall i närheten när den tas bort
kan en gnista uppstå vilket kan
orsaka brand såväl som elektriska
stötar med svåra eller livshotande
skador.
A
B
C
OM42B46SE.book Page 461 Monday, December 17, 2018 12:29 PM

4627-2. Åtgärder i en nödsituation
VARNING
nUndvik brand eller explosioner i
12-voltsbatteriet
Observera följande anvisningar för att
förhindra att lättantändlig gas som
kan avges från 12-voltsbatteriet
antänds:
lKontrollera att varje startkabel är
ansluten till rätt pol och att den inte
oavsiktligt är i beröring med något
annat än den avsedda polen.
lSe till att startkablarnas ändar, som
används till de positiva och de
negativa polerna, inte kommer i
beröring med andra delar eller
metallytor i närheten, t.ex. fästen
eller olackerad metall.
lSe till att startkablarnas pluskläm-
mor och minusklämmor inte kom-
mer i beröring med varandra.
lRök inte, tänd inte tändstickor, ciga-
rettändare i närheten av 12-volts-
batteriet. Håll det också borta från
öppen eld.
n12-voltsbatteri, säkerhetsanvis-
ningar
12-voltsbatteriet innehåller giftig och
korrosiv elektrolyt, medan tillhörande
delar innehåller bly och blyföreningar.
Observera följande säkerhetsåtgärder
vid hantering av 12-voltsbatteriet:
lNär du arbetar med 12-voltsbatte-
riet ska du alltid bära skyddsglas-
ögon och vara försiktig så att ingen
batterivätska (syra) kommer i kon-
takt med hud, kläder eller bilens
kaross.
lLuta dig inte över 12-voltsbatteriet.
lOm du får batterivätska i ögonen
eller på huden skall du omedelbart
skölja bort den med stora mängder
vatten samt uppsöka läkare.
Placera en våt svamp eller trasa på
det utsatta området tills du kan få
läkarhjälp.
lTvätta alltid händerna när du har
hanterat fästet till 12-voltsbatteriet,
polerna och andra delar som är
anslutna till batteriet.
lLåt inte barn vistas i närheten av
12-voltsbatteriet.
nEfter laddning av 12-voltsbatte-
riet
Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner kontrollera 12-voltsbatteriet
snarast möjligt.
Om ett 12-voltsbatteri håller på att för-
sämras kan det börja avge en illaluk-
tande gas vilket kan ha negativ
inverkan på passagerarnas hälsa.
nByte av 12-voltsbatteri
lKontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer för information
om byte av 12-voltsbatteriet.
lEfter bytet ska utloppsslangen och
pluggen till utloppsöppningen fästas
säkert på utloppsöppningen på det
nya 12-voltsbatteriet. Om den inte
är ordentligt fäst kan gaser (vätgas)
läcka in i bilen vilket innebär möjlig
risk att gasen antänds och explode-
rar.
OM42B46SE.book Page 462 Monday, December 17, 2018 12:29 PM

463
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
nOm temperaturmätaren för ky-
larvätskan går in i det röda
området eller om ”Engine
Coolant Temp High Stop in a
Safe Place See Owner’s Manu-
al” (Kylarvätska hög tempera-
tur Stanna på en säker plats Se
instruktionsboken) visas på
informationsdisplayen
1 Stanna bilen på en säker plats,
stäng först av luftkonditionering-
en och därefter hybridsystemet.
OBSERVERA
nVid hantering av startkablar
När du ansluter startkablarna ska du
se till att de inte trasslar in sig i kylfläkt
eller rem, etc.
nUndvika skador på bilen
Det särskilda uttaget för startkablar
ska användas vid laddning av 12-
voltsbatteriet från ett annat fordon i en
nödsituation. Uttaget kan inte använ-
das för start med startkablar av en
annan bil.
Om motorn blir
överhettad
Följande kan indikera att bilen
håller på att överhettas.
 Visaren i mätaren för kylarvät-
sketemperaturen
( sid. 96, 101) går in i det rö-
da området, eller hybridsyste-
met verkar förlora kraft. (Ex-
empelvis ökar inte bilens has-
tighet.)
 ”Engine Coolant Temp High
Stop in a Safe Place See Ow-
ner’s Manual” eller ”Hybrid
System Overheated Output
Power Reduced” visa på infor-
mationsdisplayen.
 Ånga strömmar ut under mo-
torhuven.
Åtgärder
OM42B46SE.book Page 463 Monday, December 17, 2018 12:29 PM

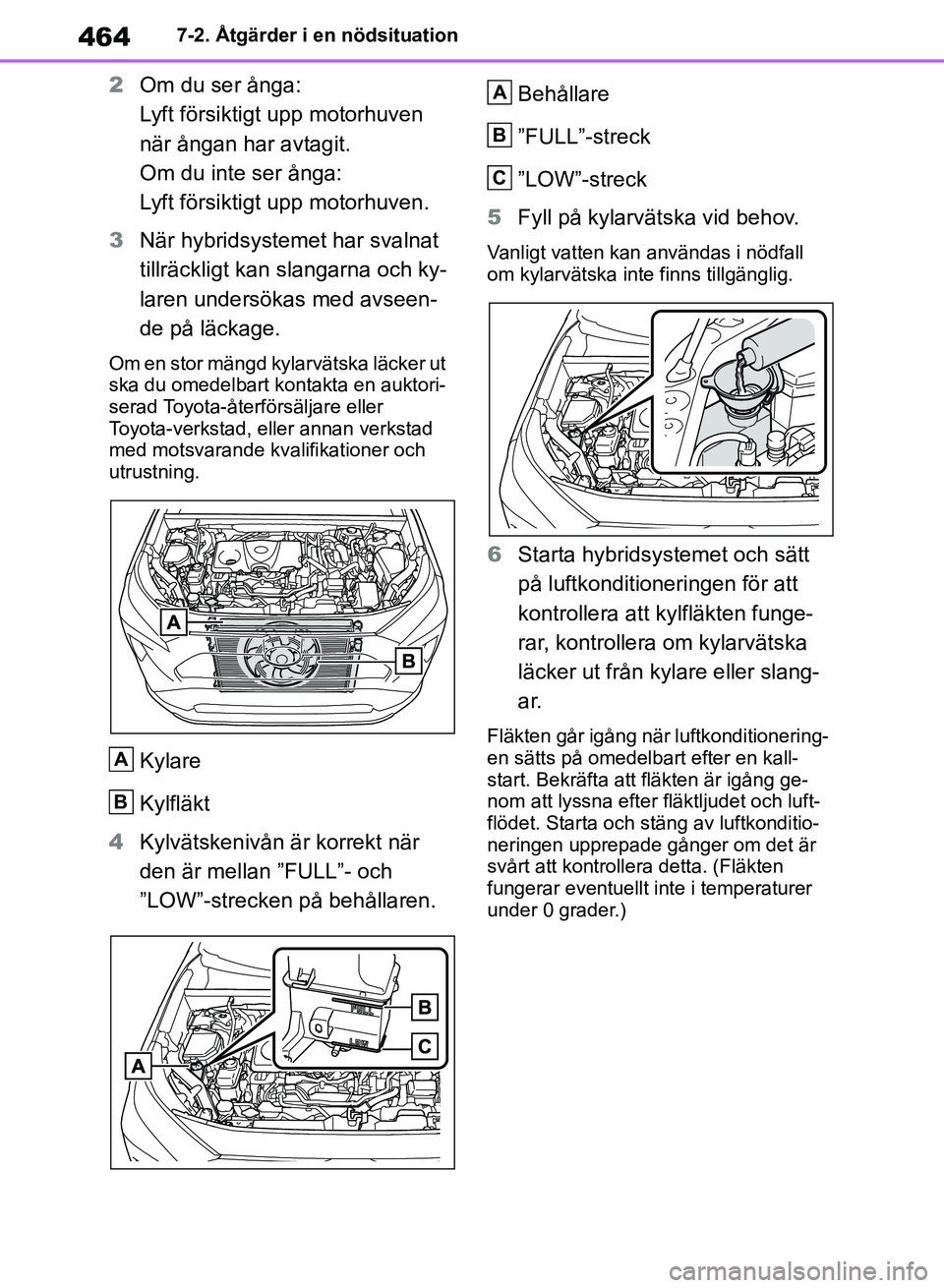

4647-2. Åtgärder i en nödsituation
2Om du ser ånga:
Lyft försiktigt upp motorhuven
när ångan har avtagit.
Om du inte ser ånga:
Lyft försiktigt upp motorhuven.
3 När hybridsystemet har svalnat
tillräckligt kan slangarna och ky-
laren undersökas med avseen-
de på läckage.
Om en stor mängd kylarvätska läcker ut
ska du omedelbart kontakta en auktori-
serad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
Kylare
Kylfläkt
4 Kylvätskenivån är korrekt när
den är mellan ”FULL”- och
”LOW”-strecken på behållaren. Behållare
”FULL”-streck
”LOW”-streck
5 Fyll på kylarvätska vid behov.
Vanligt vatten kan användas i nödfall
om kylarvätska inte finns tillgänglig.
6Starta hybridsystemet och sätt
på luftkonditioneringen för att
kontrollera att kylfläkten funge-
rar, kontrollera om kylarvätska
läcker ut från kylare eller slang-
a r.
Fläkten går igång när luftkonditionering-
en sätts på omedelbart efter en kall-
start. Bekräfta att fläkten är igång ge-
nom att lyssna efter fläktljudet och luft-
flödet. Starta och stäng av luftkonditio-
neringen upprepade gånger om det är
svårt att kontrollera detta. (Fläkten
fungerar eventuellt inte i temperaturer
under 0 grader.)
A
B
A
B
C
OM42B46SE.book Page 464 Monday, December 17, 2018 12:29 PM
