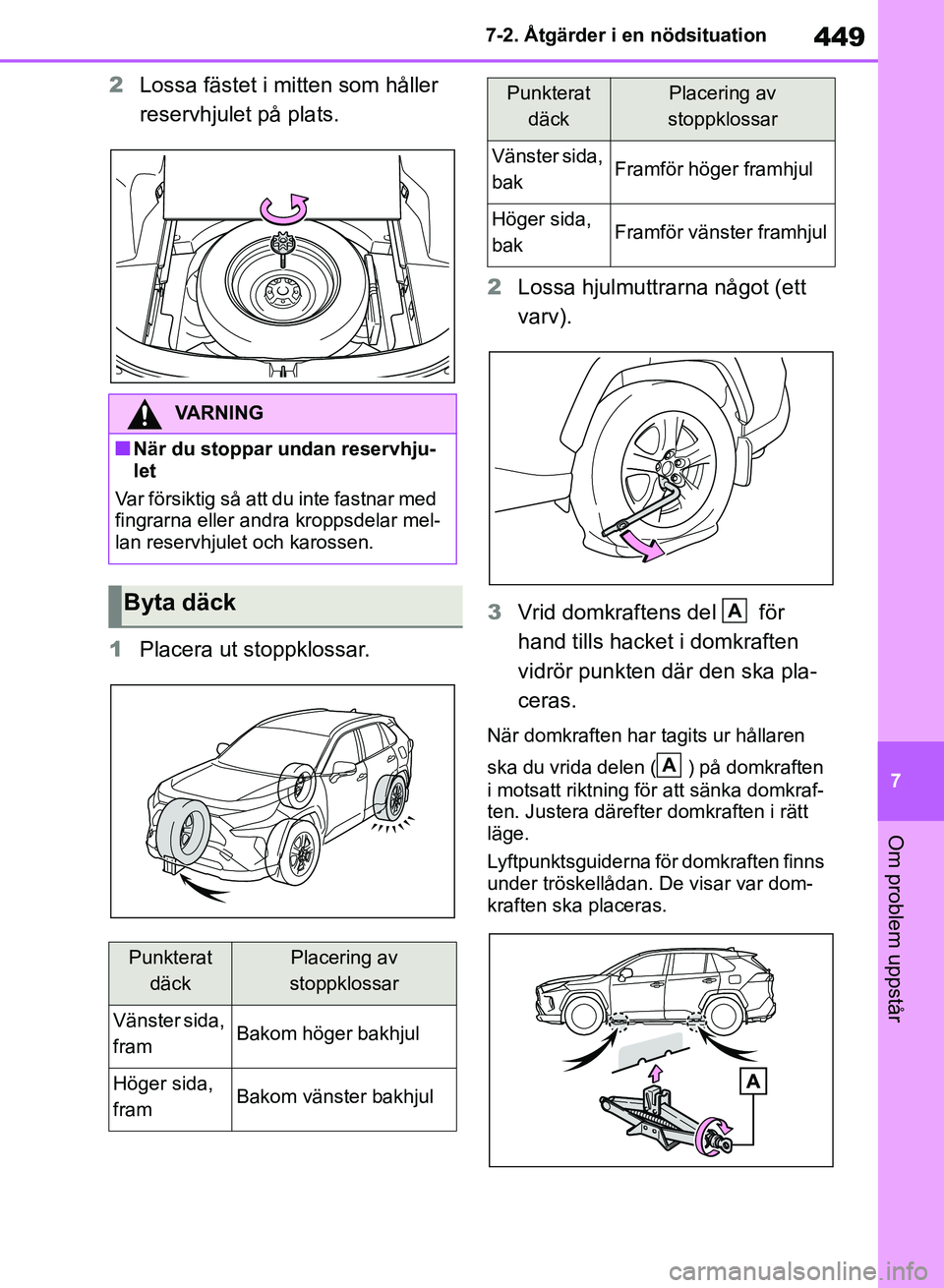

449
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
2
Lossa fästet i mitten som håller
reservhjulet på plats.
1 Placera ut stoppklossar. 2
Lossa hjulmuttrarna något (ett
varv).
3 Vrid domkraftens del för
hand tills hacket i domkraften
vidrör punkten där den ska pla-
ceras.
När domkraften har tagits ur hållaren
ska du vrida delen ( ) på domkraften
i motsatt riktning för att sänka domkraf-
ten. Justera därefter domkraften i rätt
läge.
Lyftpunktsguiderna för domkraften finns
under tröskellådan. De visar var dom-
kraften ska placeras.
VARNING
nNär du stoppar undan reservhju-
let
Var försiktig så att du inte fastnar med
fingrarna eller andra kroppsdelar mel-
lan reservhjulet och karossen.
Byta däck
Punkterat däckPlacering av
stoppklossar
Vänster sida,
framBakom höger bakhjul
Höger sida,
framBakom vänster bakhjul
Vänster sida,
bakFramför höger framhjul
Höger sida,
bakFramför vänster framhjul
Punkterat däckPlacering av
stoppklossar
A
A
OM42B46SE.book Page 449 Monday, December 17, 2018 12:29 PM

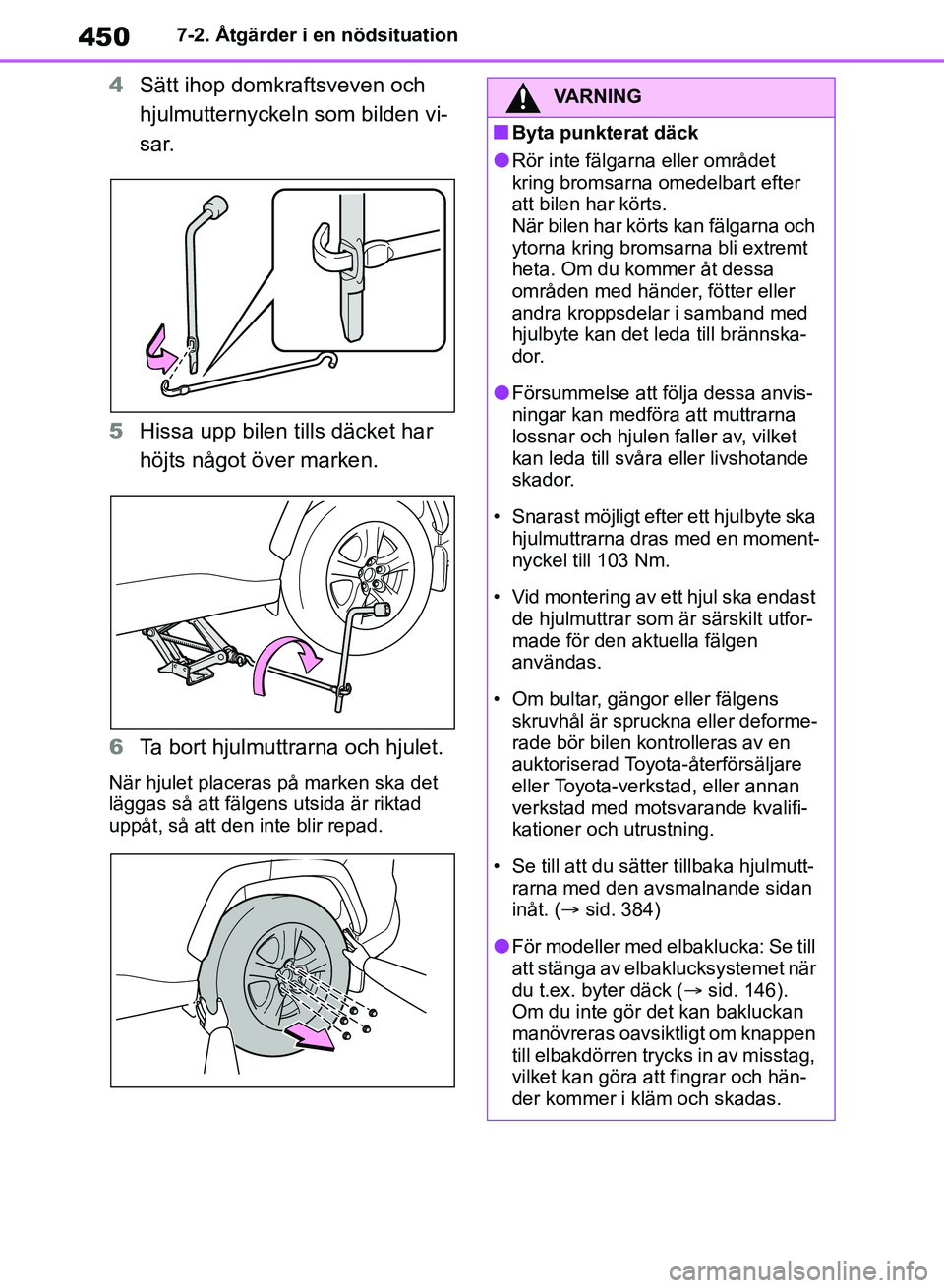

4507-2. Åtgärder i en nödsituation
4Sätt ihop domkraftsveven och
hjulmutternyckeln som bilden vi-
sar.
5 Hissa upp bilen tills däcket har
höjts något över marken.
6 Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska det
läggas så att fälgens utsida är riktad
uppåt, så att den inte blir repad.
VARNING
nByta punkterat däck
lRör inte fälgarna eller området
kring bromsarna omedelbart efter
att bilen har körts.
När bilen har körts kan fälgarna och
ytorna kring bromsarna bli extremt
heta. Om du kommer åt dessa
områden med händer, fötter eller
andra kroppsdelar i samband med
hjulbyte kan det leda till brännska-
d o r.
lFörsummelse att följa dessa anvis-
ningar kan medföra att muttrarna
lossnar och hjulen faller av, vilket
kan leda till svåra eller livshotande
skador.
• Snarast möjligt efter ett hjulbyte ska hjulmuttrarna dras med en moment-
nyckel till 103 Nm.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor-
made för den aktuella fälgen
användas.
• Om bultar, gängor eller fälgens skruvhål är spruckna eller deforme-
rade bör bilen kontrolleras av en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer och utrustning.
• Se till att du sätter tillbaka hjulmutt- rarna med den avsmalnande sidan
inåt. ( sid. 384)
lFör modeller med elbaklucka: Se till
att stänga av elbaklucksystemet när
du t.ex. byter däck ( sid. 146).
Om du inte gör det kan bakluckan
manövreras oavsiktligt om knappen
till elbakdörren trycks in av misstag,
vilket kan göra att fingrar och hän-
der kommer i kläm och skadas.
OM42B46SE.book Page 450 Monday, December 17, 2018 12:29 PM

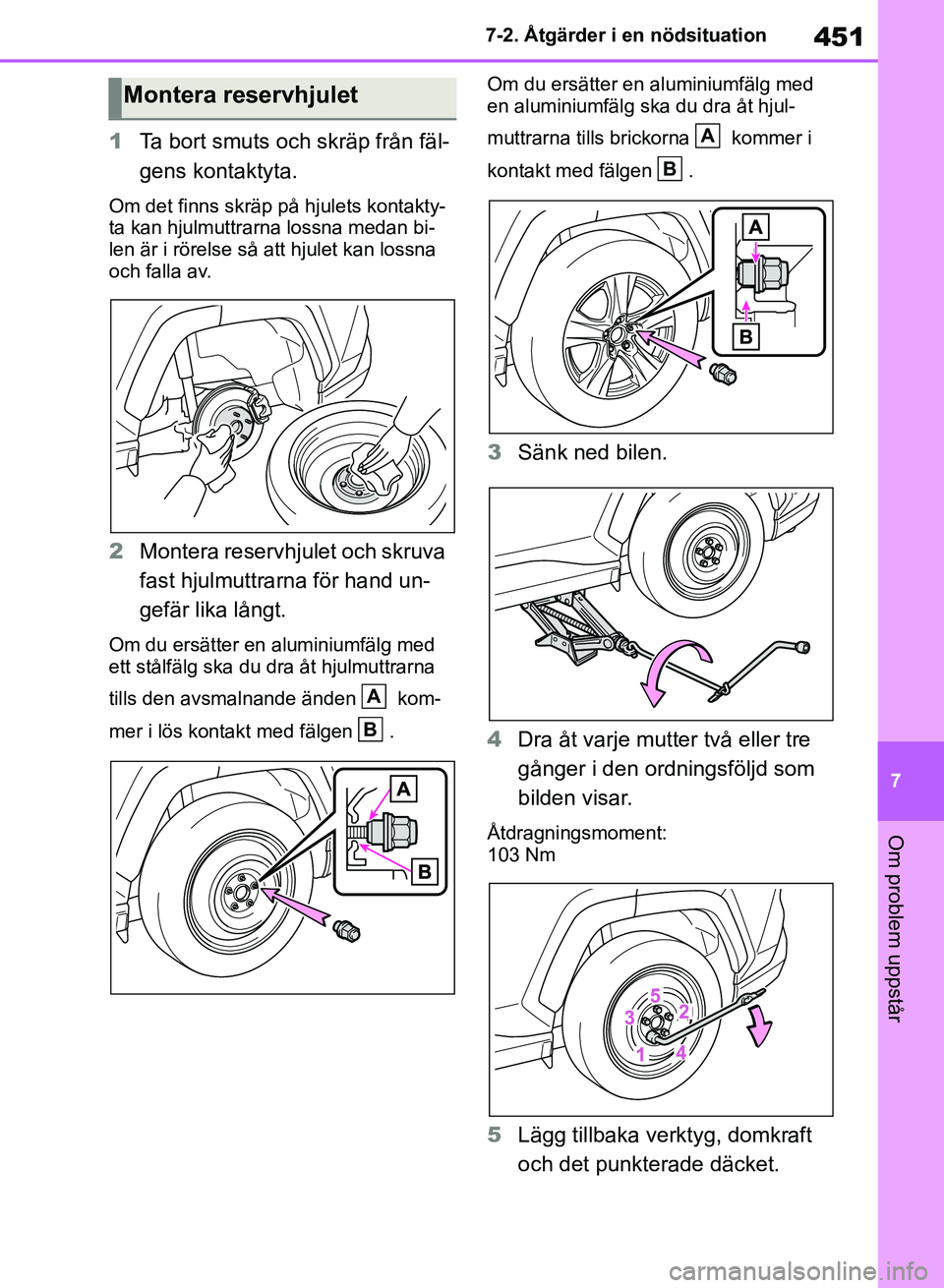

451
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
1
Ta bort smuts och skräp från fäl-
gens kontaktyta.
Om det finns skräp på hjulets kontakty-
ta kan hjulmuttrarna lossna medan bi-
len är i rörelse så att hjulet kan lossna
och falla av.
2Montera reservhjulet och skruva
fast hjulmuttrarna för hand un-
gefär lika långt.
Om du ersätter en aluminiumfälg med
ett stålfälg ska du dra åt hjulmuttrarna
tills den avsmalnande änden kom-
mer i lös kontakt med fälgen . Om du ersätter en aluminiumfälg med
en aluminiumfälg ska du dra åt hjul-
muttrarna tills brickorna kommer i
kontakt med fälgen .
3
Sänk ned bilen.
4 Dra åt varje mutter två eller tre
gånger i den ordningsföljd som
bilden visar.
Åtdragningsmoment:
103 Nm
5Lägg tillbaka verktyg, domkraft
och det punkterade däcket.
Montera reservhjulet
A
B
A
B
OM42B46SE.book Page 451 Monday, December 17, 2018 12:29 PM

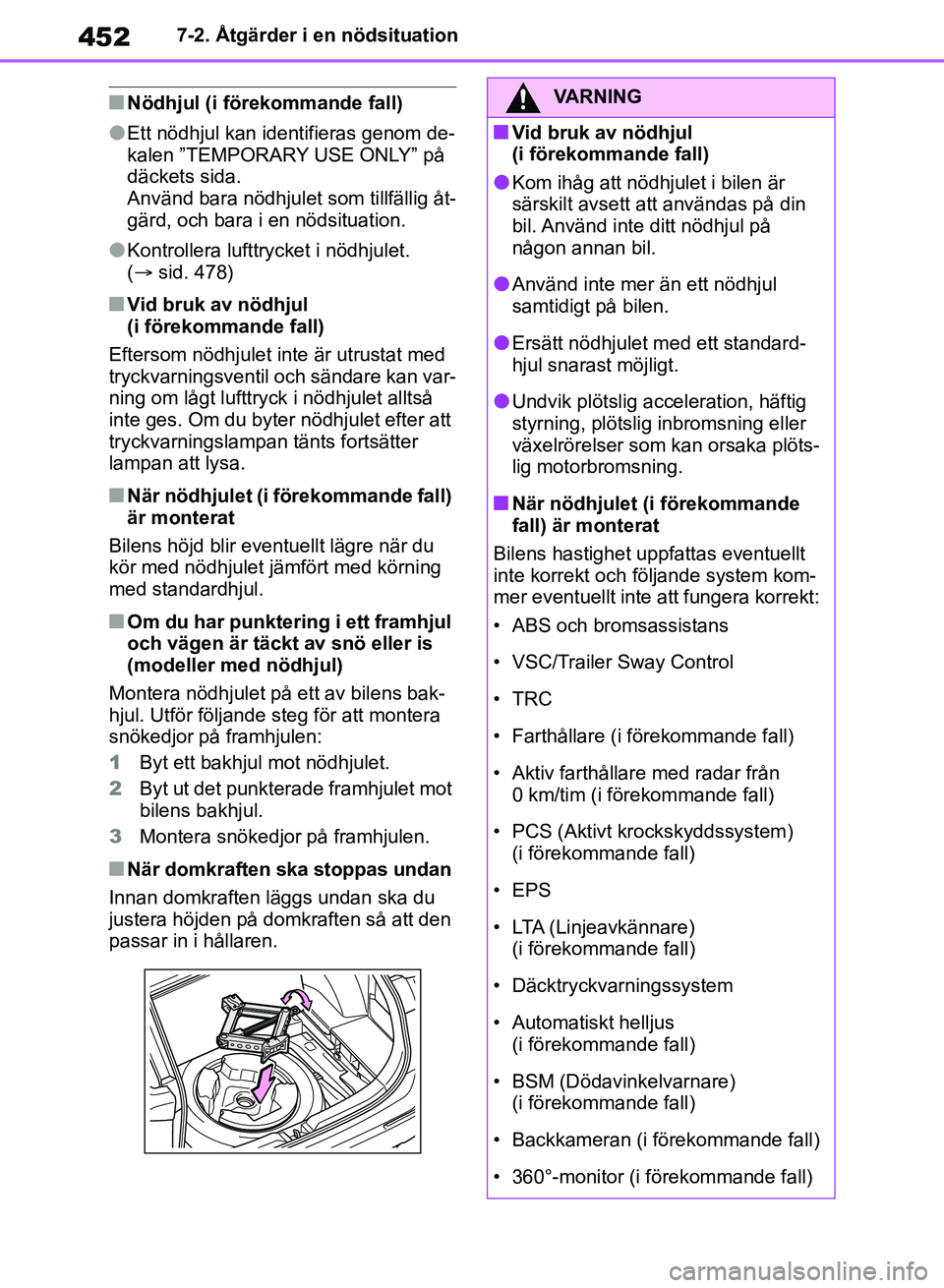

4527-2. Åtgärder i en nödsituation
nNödhjul (i förekommande fall)
lEtt nödhjul kan identifieras genom de-
kalen ”TEMPORARY USE ONLY” på
däckets sida.
Använd bara nödhjulet som tillfällig åt-
gärd, och bara i en nödsituation.
lKontrollera lufttrycket i nödhjulet.
(sid. 478)
nVid bruk av nödhjul
(i förekommande fall)
Eftersom nödhjulet inte är utrustat med
tryckvarningsventil och sändare kan var-
ning om lågt lufttryck i nödhjulet alltså
inte ges. Om du byter nödhjulet efter att
tryckvarningslampan tänts fortsätter
lampan att lysa.
nNär nödhjulet (i förekommande fall)
är monterat
Bilens höjd blir eventuellt lägre när du
kör med nödhjulet jämfört med körning
med standardhjul.
nOm du har punktering i ett framhjul
och vägen är täckt av snö eller is
(modeller med nödhjul)
Montera nödhjulet på ett av bilens bak-
hjul. Utför följande steg för att montera
snökedjor på framhjulen:
1 Byt ett bakhjul mot nödhjulet.
2 Byt ut det punkterade framhjulet mot
bilens bakhjul.
3 Montera snökedjor på framhjulen.
nNär domkraften ska stoppas undan
Innan domkraften läggs undan ska du
justera höjden på domkraften så att den
passar in i hållaren.
VARNING
nVid bruk av nödhjul
(i förekommande fall)
lKom ihåg att nödhjulet i bilen är
särskilt avsett att användas på din
bil. Använd inte ditt nödhjul på
någon annan bil.
lAnvänd inte mer än ett nödhjul
samtidigt på bilen.
lErsätt nödhjulet med ett standard-
hjul snarast möjligt.
lUndvik plötslig acceleration, häftig
styrning, plötslig inbromsning eller
växelrörelser som kan orsaka plöts-
lig motorbromsning.
nNär nödhjulet (i förekommande
fall) är monterat
Bilens hastighet uppfattas eventuellt
inte korrekt och följande system kom-
mer eventuellt inte att fungera korrekt:
• ABS och bromsassistans
• VSC/Trailer Sway Control
• TRC
• Farthållare (i förekommande fall)
• Aktiv farthållare med radar från 0 km/tim (i förekommande fall)
• PCS (Aktivt krockskyddssystem) (i förekommande fall)
• EPS
• LTA (Linjeavkännare) (i förekommande fall)
• Däcktryckvarningssystem
• Automatiskt helljus (i förekommande fall)
• BSM (Dödavinkelvarnare) (i förekommande fall)
• Backkameran (i förekommande fall)
• 360°-monitor (i förekommande fall)
OM42B46SE.book Page 452 Monday, December 17, 2018 12:29 PM

453
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
VARNING
• Toyota parkeringsassistans (i förekommande fall)
• Toyota parkeringssensor (i förekommande fall)
• Navigationssystem (i förekommande fall)
nHastighetsbegränsning vid bruk
av nödhjul (i förekommande fall)
Kör inte med högre hastighet än
80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning
i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en
olycka som kan orsaka svåra eller
livshotande skador.
nNär du har använt verktygen och
domkraften
Innan du kör iväg, kontrollera att alla
verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser
i bilen så att de inte kan ställa till
skador vid en eventuell kollision eller
hård inbromsning.
OBSERVERA
nVar försiktig vid körning över
gupp när ett nödhjul är monterat
på bilen (i förekommande fall)
Bilens höjd blir eventuellt lägre när du
kör med nödhjulet jämfört med kör-
ning med standardhjul. Var försiktig
vid körning över ojämn vägbelägg-
ning.
nKöra med kedjor och nödhjul
(i förekommande fall)
Montera inte kedjor på ett nödhjul.
Kedjor på däcken kan skada karos-
sen och ha en negativ inverkan på
körprestanda.
nVid däckbyte
Kontakta en auktoriserad Toyota-åter-
försäljare eller To yota-verkstad eller
en annan verkstad med motsvarande
kvalifikationer och utrustning när du
tar bort eller monterar hjul, däck eller
tryckvarningsventil och sändare,
eftersom tryckvarningsventilen och
sändaren kan skadas om de inte han-
teras på rätt sätt.
OM42B46SE.book Page 453 Monday, December 17, 2018 12:29 PM

4547-2. Åtgärder i en nödsituation
Något av följande kan vara orsak till
problemet:
Den elektroniska nyckeln funge-
rar eventuellt inte korrekt.
( sid. 456)
 Det finns för lite bränsle i tanken.
Tanka bilen. ( sid. 227)
 En funktionsstörning kan ha upp-
stått i startspärrsystemet.
( sid. 83)
 En funktionsstörning kan ha upp-
stått i rattlåssystemet.
 Hybridsystemet kan vara ur funk-
tion på grund av ett elektriskt
problem, t.ex. att batteriet i den
elektroniska nyckeln är urladdat
eller en trasig säkring. Beroende
på typen av defekt kan dock en
tillfällig metod att starta hybrid-
systemet användas. ( sid. 455) Något av följande ka
n vara orsak till
problemet:
 12-voltsbatteriet kan vara urlad-
dat. ( sid. 458)
 12-voltsbatteriets poler kan sitta
löst eller vara korroderade.
( sid. 376)
Något av följande ka n vara orsak till
problemet:
 12-voltsbatteriet kan vara urlad-
dat. ( sid. 458)
 En av eller båda polerna på
12-voltsbatteriet kan ha lossnat.
( sid. 376)
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkstad med motsva-
rande kvalifikatione r och utrustning
om felet inte kan repareras eller om
du inte vet hur reparationen ska ut-
föras.
Om hybridsystemet inte
startar
Orsaker till att hybridsystemet
inte startar kan variera bero-
ende på situationen. Kontroll-
era följande och utför lämplig
åtgärd:
Hybridsystemet startar inte
trots att korrekt startrutin
har följts ( sid. 199)
Kupébelysningen och
strålkastarna är svaga,
signalhornet hörs inte eller
bara svagt
Kupébelysningen och
strålkastarna tänds inte,
eller signalhornet hörs inte
OM42B46SE.book Page 454 Monday, December 17, 2018 12:29 PM

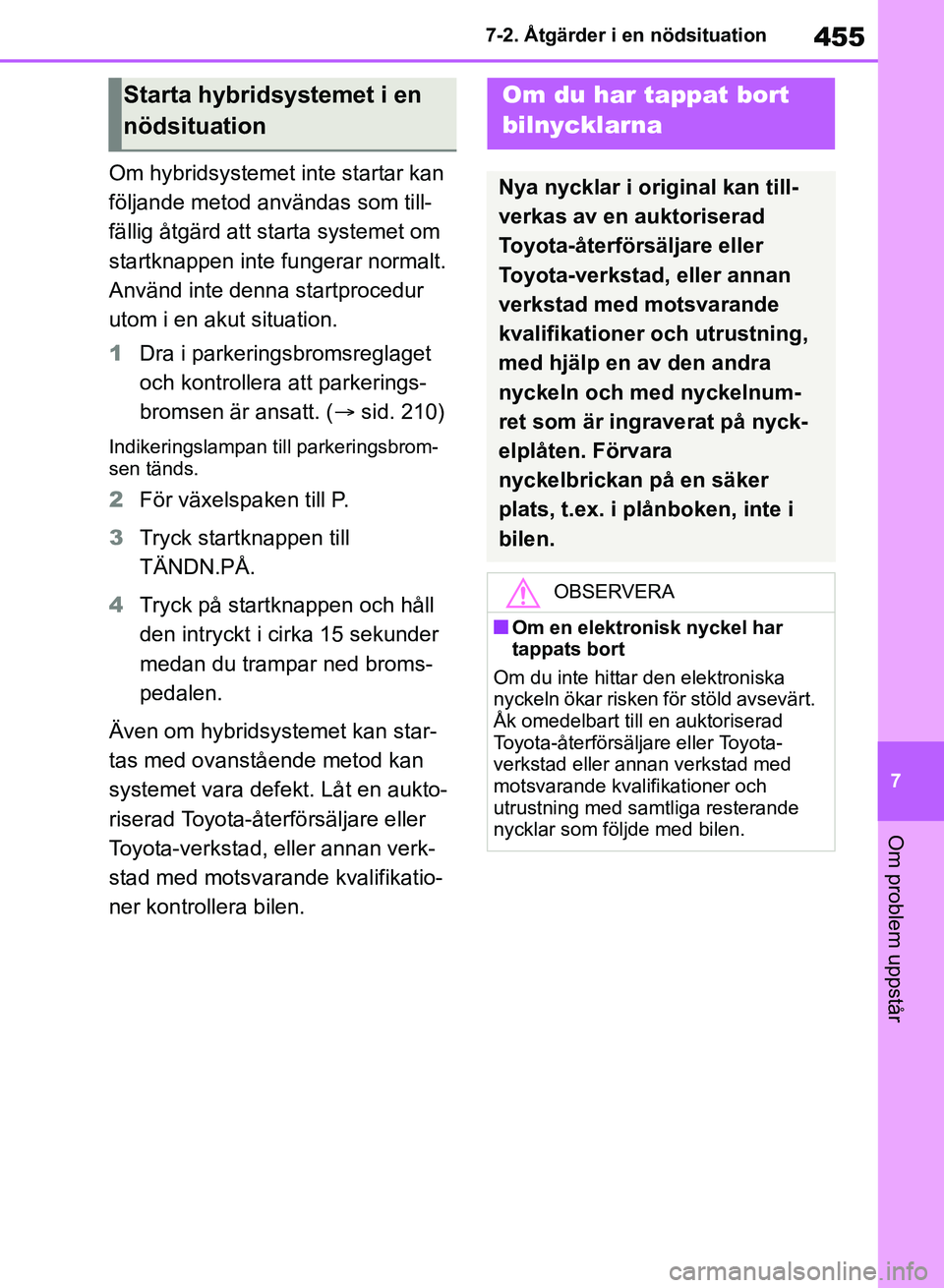

455
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
Om hybridsystemet inte startar kan
följande metod anv
ändas som till-
fällig åtgärd att starta systemet om
startknappen inte fungerar normalt.
Använd inte denna startprocedur
utom i en akut situation.
1 Dra i parkeringsbromsreglaget
och kontrollera att parkerings-
bromsen är ansatt. ( sid. 210)
Indikeringslampan till parkeringsbrom-
sen tänds.
2 För växelspaken till P.
3 Tryck startknappen till
TÄNDN.PÅ.
4 Tryck på startknappen och håll
den intryckt i cirka 15 sekunder
medan du trampar ned broms-
pedalen.
Även om hybridsystemet kan star-
tas med ovanstående metod kan
systemet vara defekt. Låt en aukto-
riserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner kontrollera bilen.
Starta hybridsystemet i en
nödsituationOm du har tappat bort
bilnycklarna
Nya nycklar i original kan till-
verkas av en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning,
med hjälp en av den andra
nyckeln och med nyckelnum-
ret som är ingraverat på nyck-
elplåten. Förvara
nyckelbrickan på en säker
plats, t.ex. i plånboken, inte i
bilen.
OBSERVERA
nOm en elektronisk nyckel har
tappats bort
Om du inte hittar den elektroniska
nyckeln ökar risken för stöld avsevärt.
Åk omedelbart till en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning med samtliga resterande
nycklar som följde med bilen.
OM42B46SE.book Page 455 Monday, December 17, 2018 12:29 PM

4567-2. Åtgärder i en nödsituation
1Ta bort skyddet i bagagerummet
med en skruvmejsel.
Täck skruvmejselns huvud med en tra-
sa för att undvika skada.
2Dra i spaken.
Dra sedan i spaken för att låsa upp
tankluckan så att den kan öppnas på
vanligt sätt.
nOm den elektroniska nyckeln inte
fungerar ordentligt
lKontrollera att det elektroniska lås-
och startsystemet inte har inaktiverats
i en specialinställning. Om det är av-
stängt, sätt på funktionen.
(Funktioner som kan specialinställas
sid. 485)
lKontrollera om det batteribesparande
läget har ställts in. Om det är inställt
ska funktionen avaktiveras.
( sid. 148)
Om tankluckan inte kan
öppnas
Om tanklucksreglaget inte kan
användas kan följande metod
användas för att öppna tank-
luckan.
Öppna tankluckan
Om den elektroniska
nyckeln inte fungerar
Om kommunikationen mellan
den elektroniska nyckeln och
bilen har avbrutits ( sid. 148)
eller om den elektroniska nyck-
eln inte kan användas på
grund av att batteriet är urlad-
dat kan varken det elektroniska
lås- och startsystemet, start-
knappen eller fjärrkontrollen
användas. I så fall kan dör-
rarna öppnas och hybridsyste-
met startas med hjälp av
följande metod.
OBSERVERA
nOm den elektroniska lås- och
startfunktionen inte fungerar,
eller vid andra nyckelrelaterade
problem
Kör bilen till en auktoriserad Toyota-
återförsäljare elle r Toyota-verkstad
eller annan verkstad med motsva-
rande kvalifikationer och utrustning
och ta med alla elektroniska nycklar
som du har till bilen.
OM42B46SE.book Page 456 Monday, December 17, 2018 12:29 PM
