2018 TOYOTA RAV4 Bruksanvisningar (in Swedish)

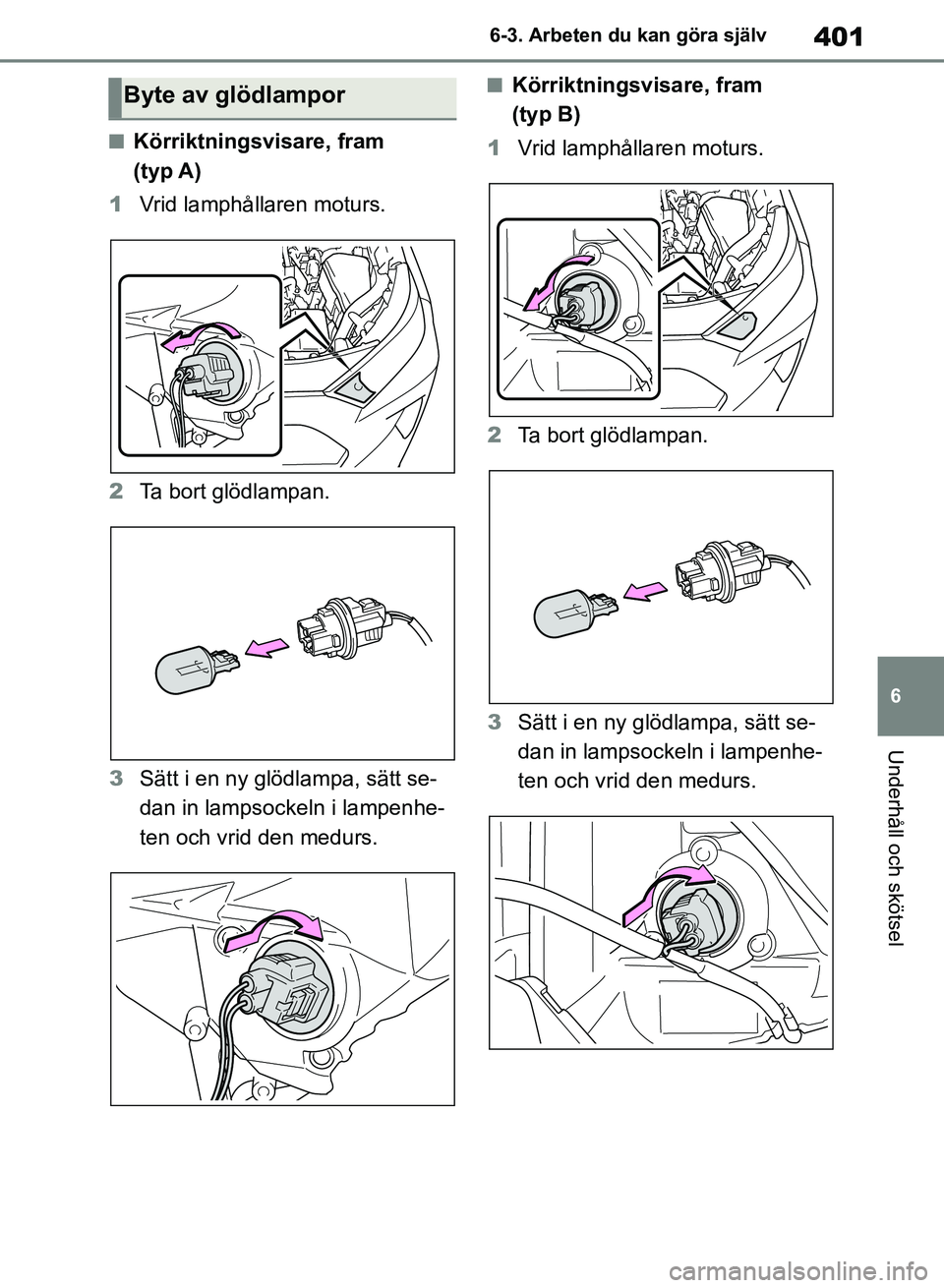

401
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
nKörriktningsvisare, fram
(typ A)
1 Vrid lamphållaren moturs.
2 Ta bort glödlampan.
3 Sätt i en ny glödlampa, sätt se-
dan in lampsocke ln i lampenhe-
ten och vrid den medurs.
nKörriktningsvisare, fram
(typ B)
1 Vrid lamphållaren moturs.
2 Ta bort glödlampan.
3 Sätt i en ny glödlampa, sätt se-
dan in lampsockeln i lampenhe-
ten och vrid den medurs.Byte av glödlampor
OM42B46SE.book Page 401 Monday, December 17, 2018 12:29 PM

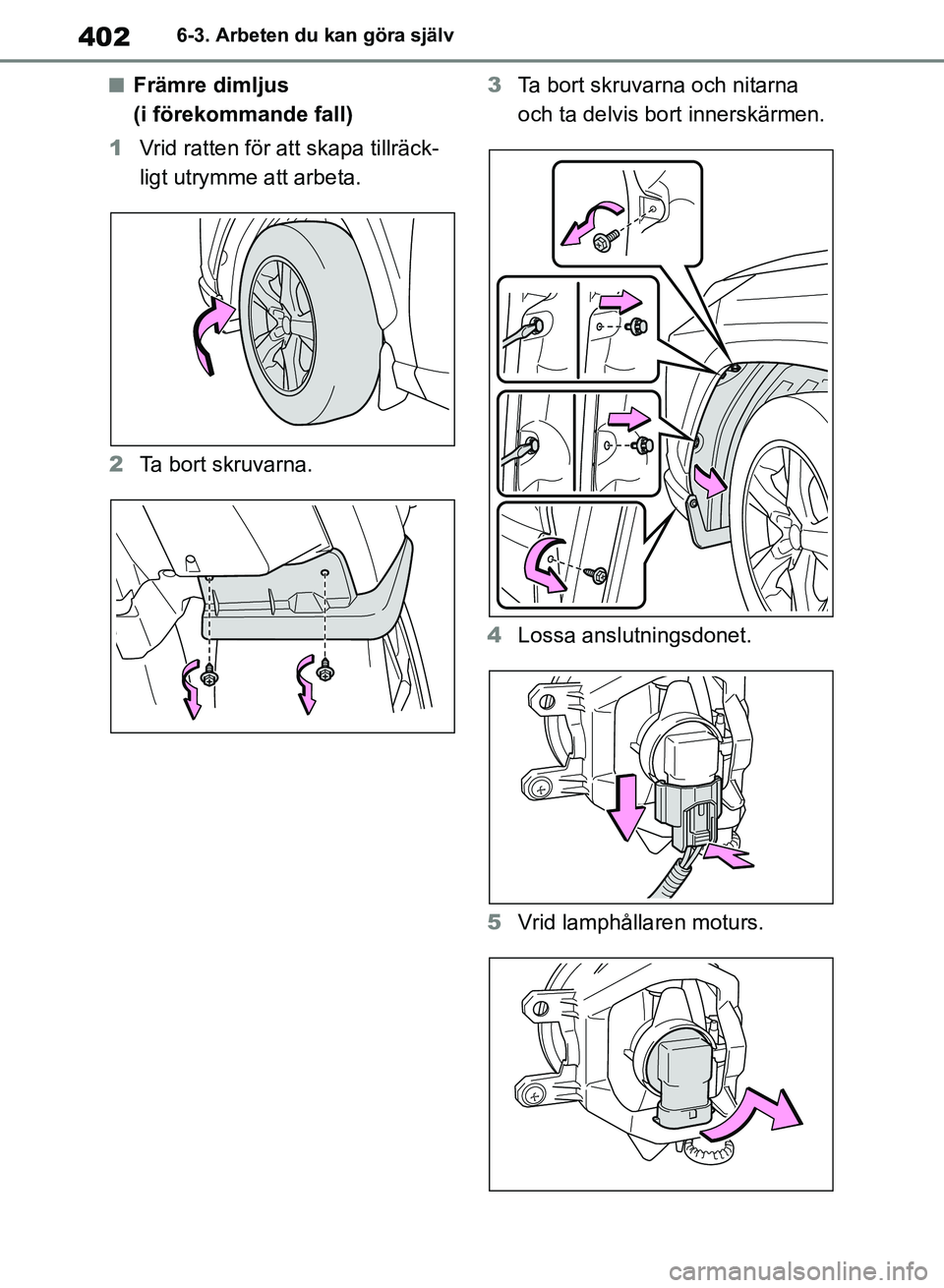

4026-3. Arbeten du kan göra själv
nFrämre dimljus
(i förekommande fall)
1 Vrid ratten för att skapa tillräck-
ligt utrymme att arbeta.
2 Ta bort skruvarna. 3
Ta bort skruvarna och nitarna
och ta delvis bort innerskärmen.
4 Lossa anslutningsdonet.
5 Vrid lamphållaren moturs.
OM42B46SE.book Page 402 Monday, December 17, 2018 12:29 PM

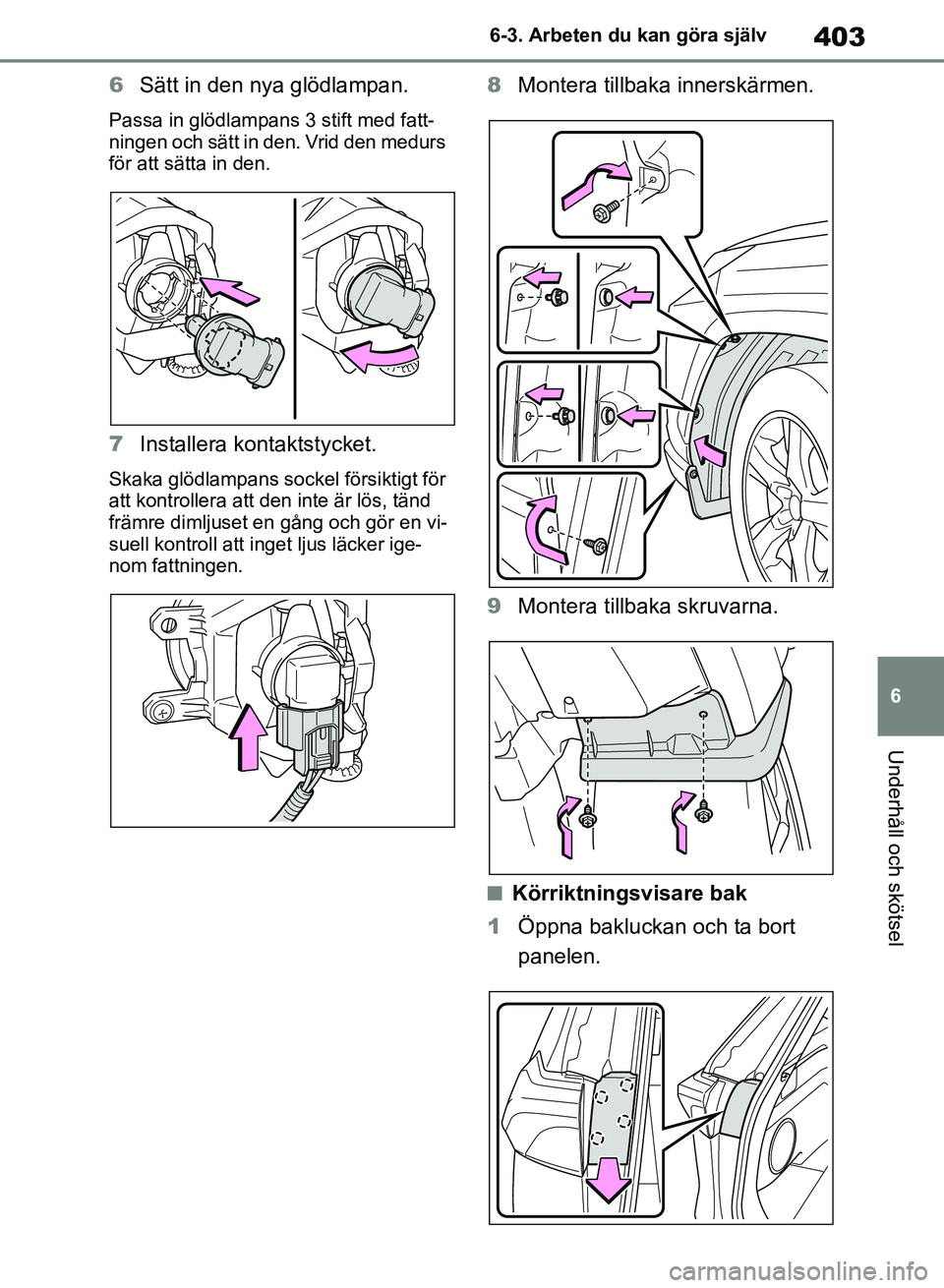

403
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
6
Sätt in den nya glödlampan.
Passa in glödlampans 3 stift med fatt-
ningen och sätt in den. Vrid den medurs
för att sätta in den.
7Installera kontaktstycket.
Skaka glödlampans sockel försiktigt för
att kontrollera att den inte är lös, tänd
främre dimljuset en gång och gör en vi-
suell kontroll att inget ljus läcker ige-
nom fattningen.
8Montera tillbaka innerskärmen.
9 Montera tillbaka skruvarna.
nKörriktningsvisare bak
1 Öppna bakluckan och ta bort
panelen.
OM42B46SE.book Page 403 Monday, December 17, 2018 12:29 PM

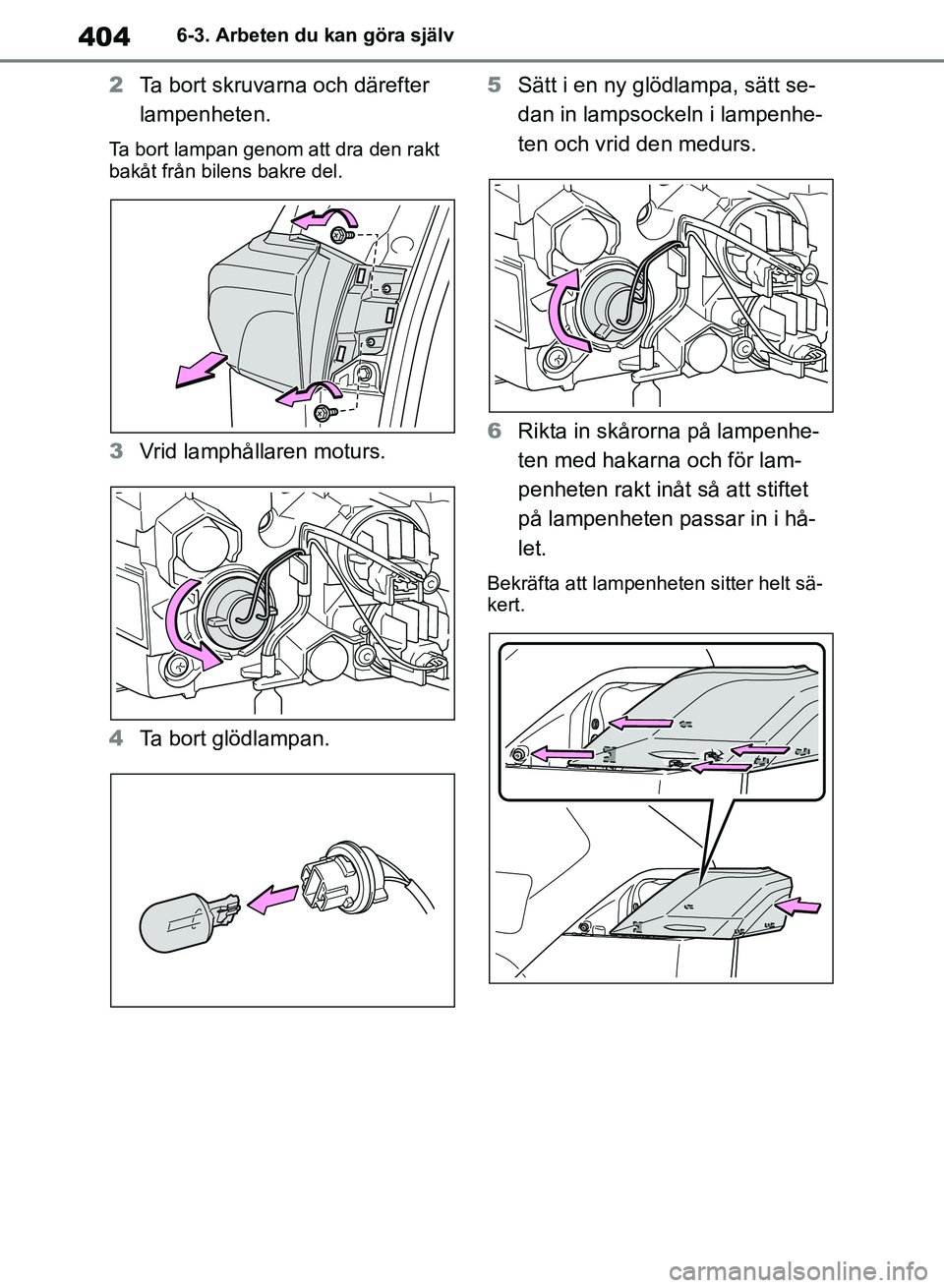

4046-3. Arbeten du kan göra själv
2Ta bort skruvarna och därefter
lampenheten.
Ta bort lampan genom att dra den rakt
bakåt från bilens bakre del.
3Vrid lamphållaren moturs.
4 Ta bort glödlampan. 5
Sätt i en ny glödlampa, sätt se-
dan in lampsockeln i lampenhe-
ten och vrid den medurs.
6 Rikta in skårorna på lampenhe-
ten med hakarna och för lam-
penheten rakt inåt så att stiftet
på lampenheten passar in i hå-
let.
Bekräfta att lampenheten sitter helt sä-
kert.
OM42B46SE.book Page 404 Monday, December 17, 2018 12:29 PM

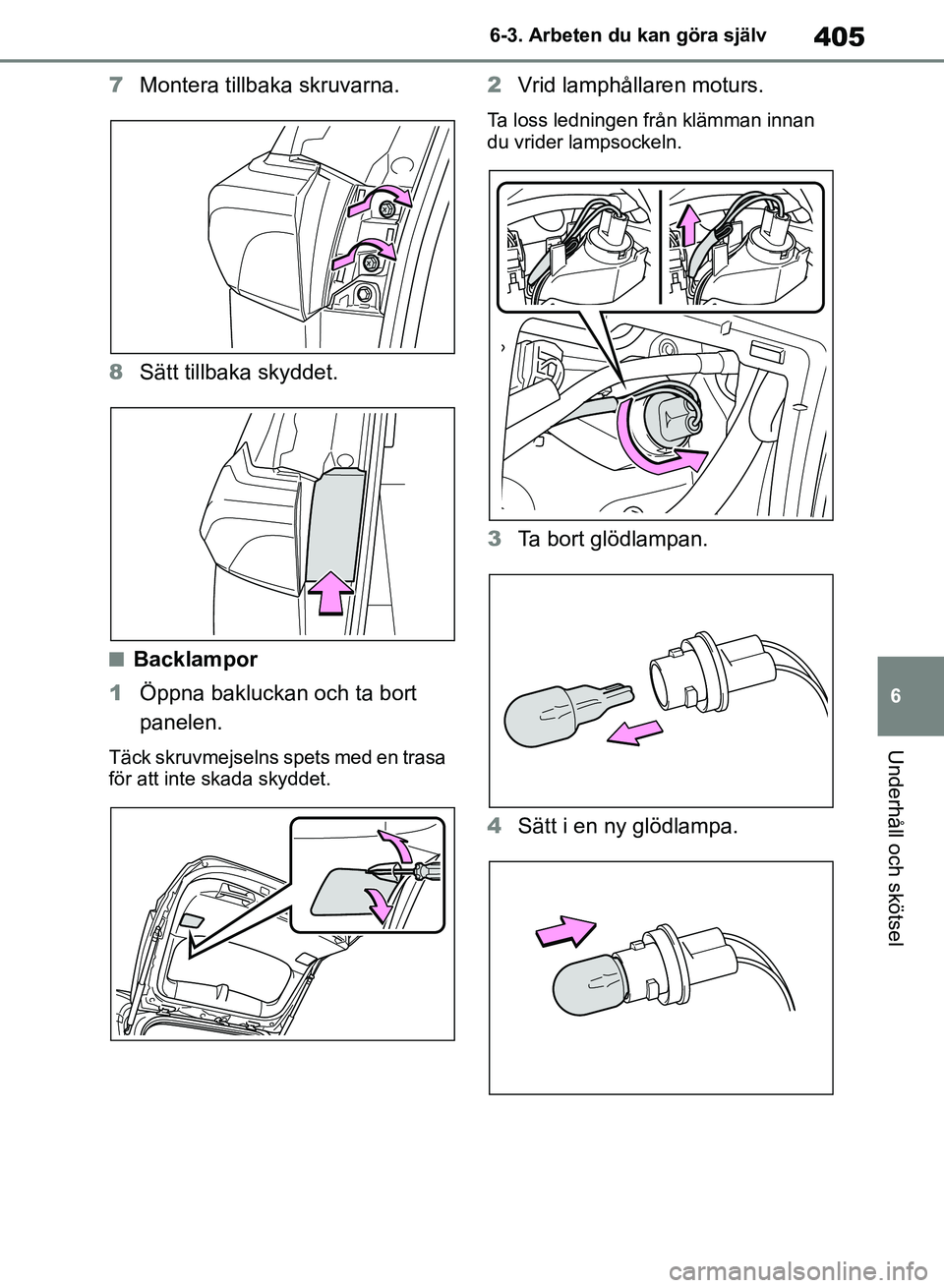

405
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
7
Montera tillbaka skruvarna.
8 Sätt tillbaka skyddet.
nBacklampor
1 Öppna bakluckan och ta bort
panelen.
Täck skruvmejselns spets med en trasa
för att inte skada skyddet.
2Vrid lamphållaren moturs.
Ta loss ledningen från klämman innan
du vrider lampsockeln.
3Ta bort glödlampan.
4 Sätt i en ny glödlampa.
OM42B46SE.book Page 405 Monday, December 17, 2018 12:29 PM

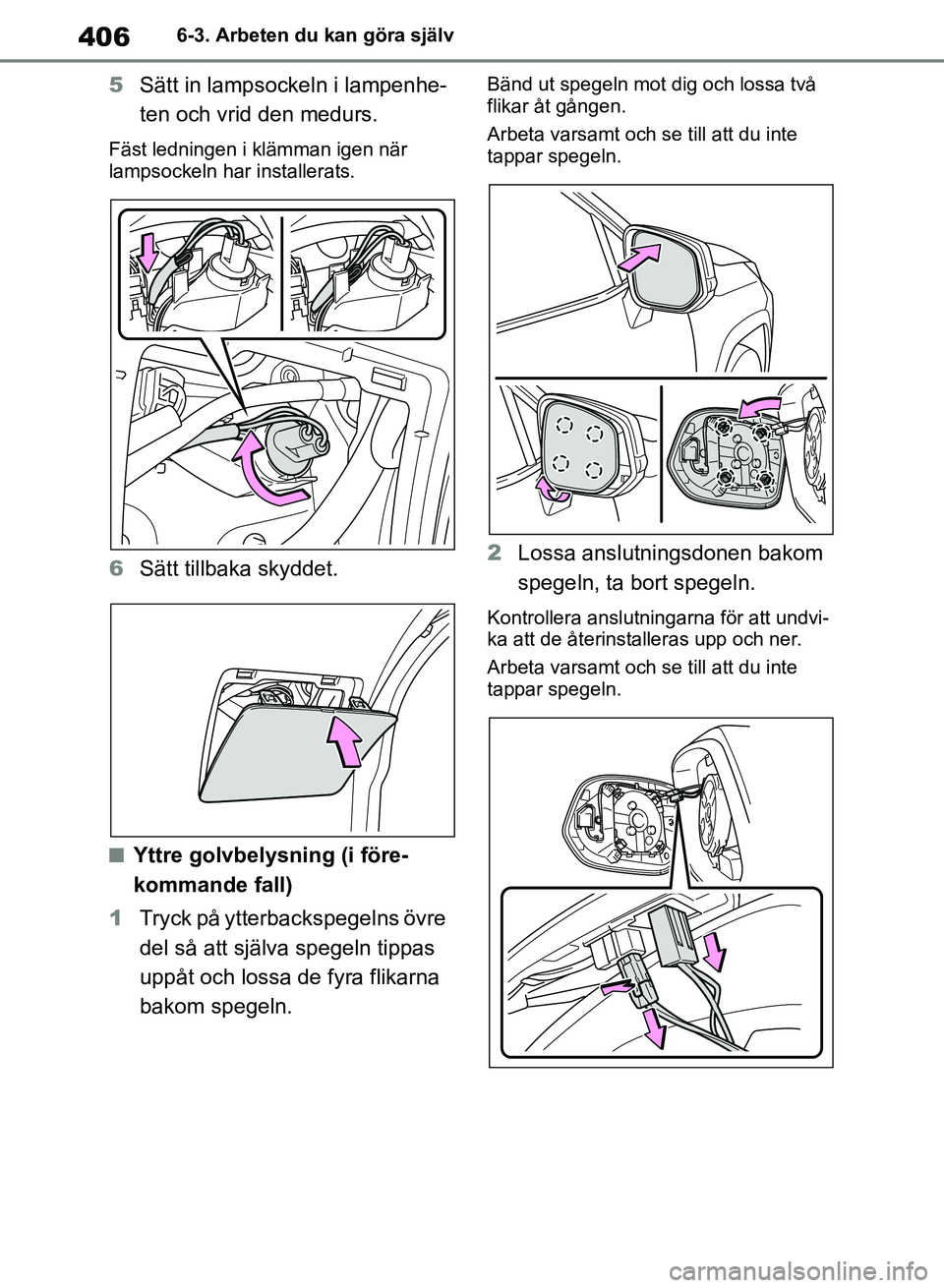

4066-3. Arbeten du kan göra själv
5Sätt in lampsockeln i lampenhe-
ten och vrid den medurs.
Fäst ledningen i klämman igen när
lampsockeln har installerats.
6Sätt tillbaka skyddet.
nYttre golvbelysning (i före-
kommande fall)
1 Tryck på ytterbackspegelns övre
del så att själva spegeln tippas
uppåt och lossa de fyra flikarna
bakom spegeln.
Bänd ut spegeln mot dig och lossa två
flikar åt gången.
Arbeta varsamt och se till att du inte
tappar spegeln.
2Lossa anslutningsdonen bakom
spegeln, ta bort spegeln.
Kontrollera anslutningarna för att undvi-
ka att de återinstalleras upp och ner.
Arbeta varsamt och se till att du inte
tappar spegeln.
OM42B46SE.book Page 406 Monday, December 17, 2018 12:29 PM

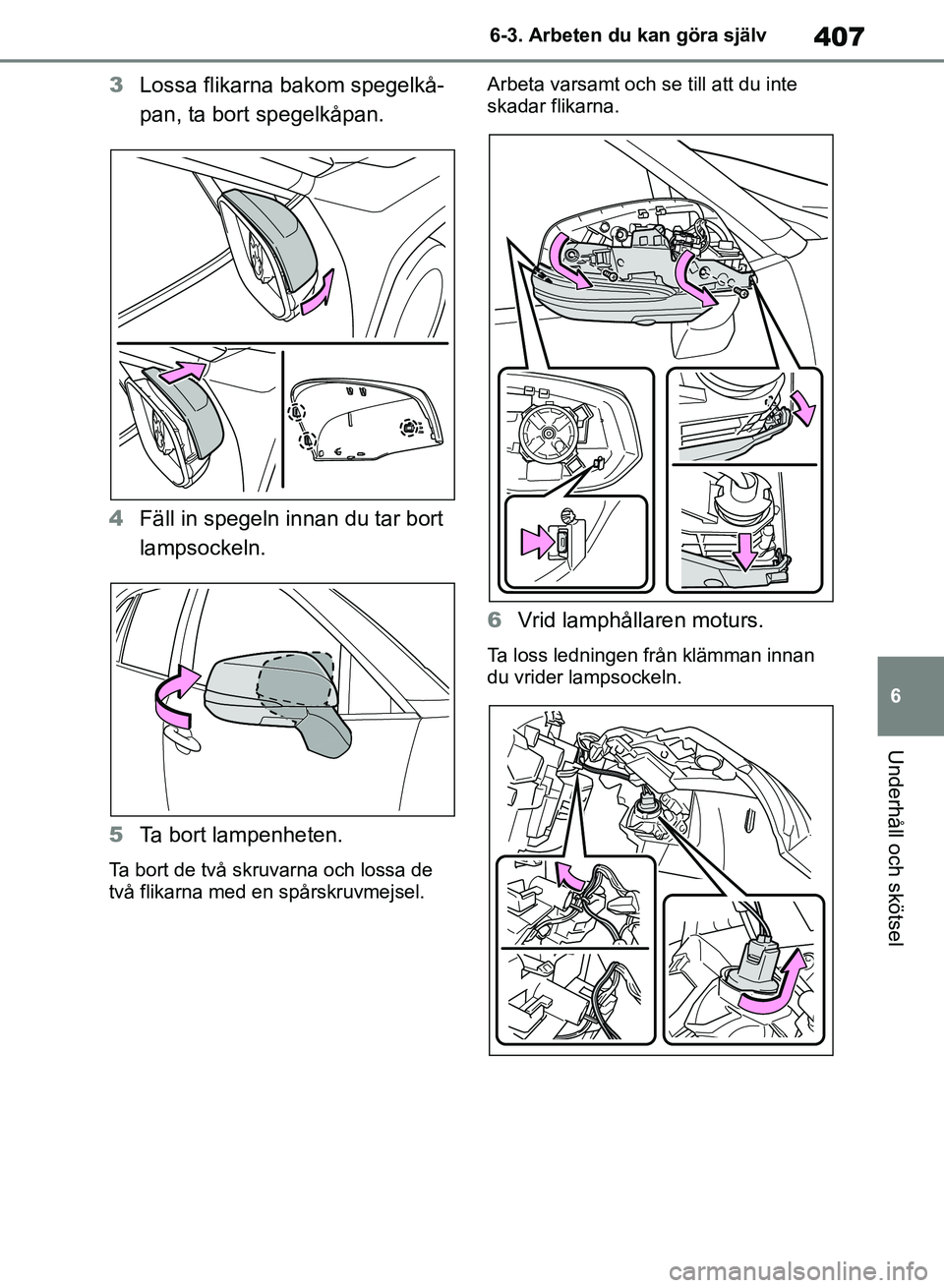

407
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
3
Lossa flikarna bakom spegelkå-
pan, ta bort spegelkåpan.
4 Fäll in spegeln innan du tar bort
lampsockeln.
5 Ta bort lampenheten.
Ta bort de två skruvarna och lossa de
två flikarna med en spårskruvmejsel. Arbeta varsamt och se till att du inte
skadar flikarna.
6
Vrid lamphållaren moturs.
Ta loss ledningen från klämman innan
du vrider lampsockeln.
OM42B46SE.book Page 407 Monday, December 17, 2018 12:29 PM

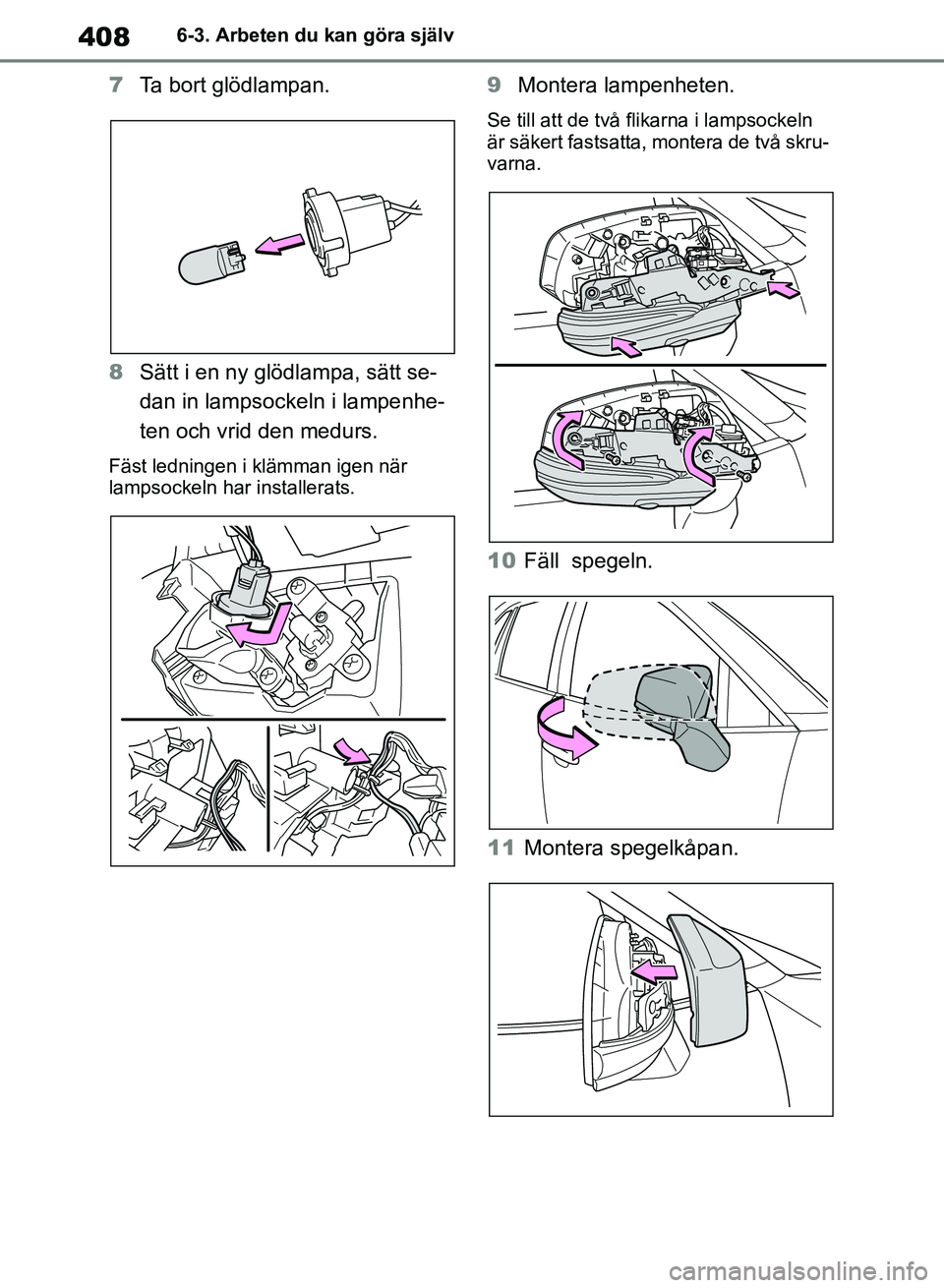

4086-3. Arbeten du kan göra själv
7Ta bort glödlampan.
8 Sätt i en ny glödlampa, sätt se-
dan in lampsocke ln i lampenhe-
ten och vrid den medurs.
Fäst ledningen i klämman igen när
lampsockeln har installerats.
9 Montera lampenheten.
Se till att de två flikarna i lampsockeln
är säkert fastsatta, montera de två skru-
varna.
10 Fäll spegeln.
11 Montera spegelkåpan.
OM42B46SE.book Page 408 Monday, December 17, 2018 12:29 PM
