2018 TOYOTA RAV4 Bruksanvisningar (in Swedish)

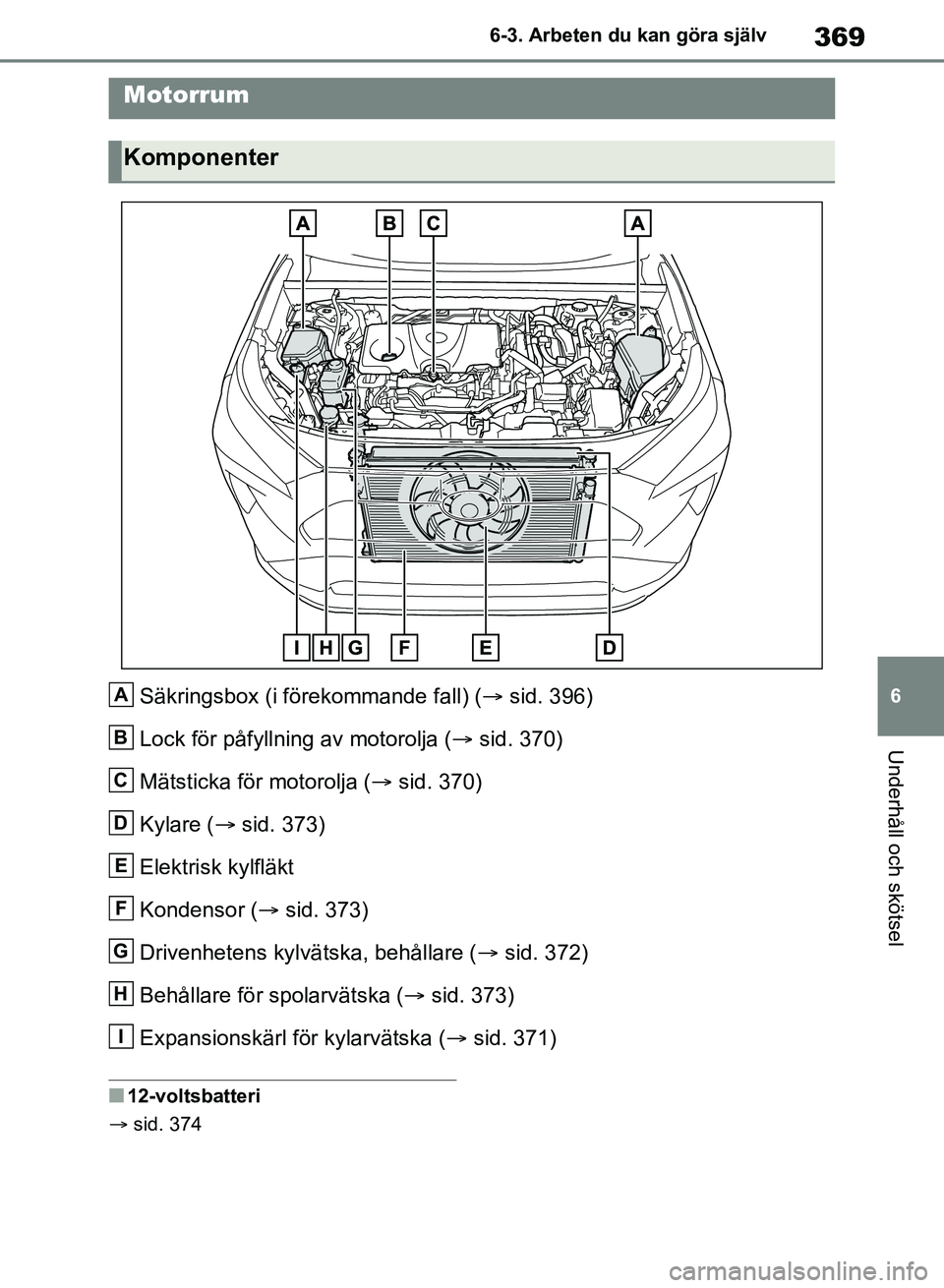

369
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
Säkringsbox (i förekommande fall) (
sid. 396)
Lock för påfyllning av motorolja ( sid. 370)
Mätsticka för motorolja ( sid. 370)
Kylare ( sid. 373)
Elektrisk kylfläkt
Kondensor ( sid. 373)
Drivenhetens kylvätska, behållare ( sid. 372)
Behållare för spolarvätska ( sid. 373)
Expansionskärl för kylarvätska ( sid. 371)
n12-voltsbatteri
 sid. 374
Motorrum
Komponenter
A
B
C
D
E
F
G
H
I
OM42B46SE.book Page 369 Monday, December 17, 2018 12:29 PM

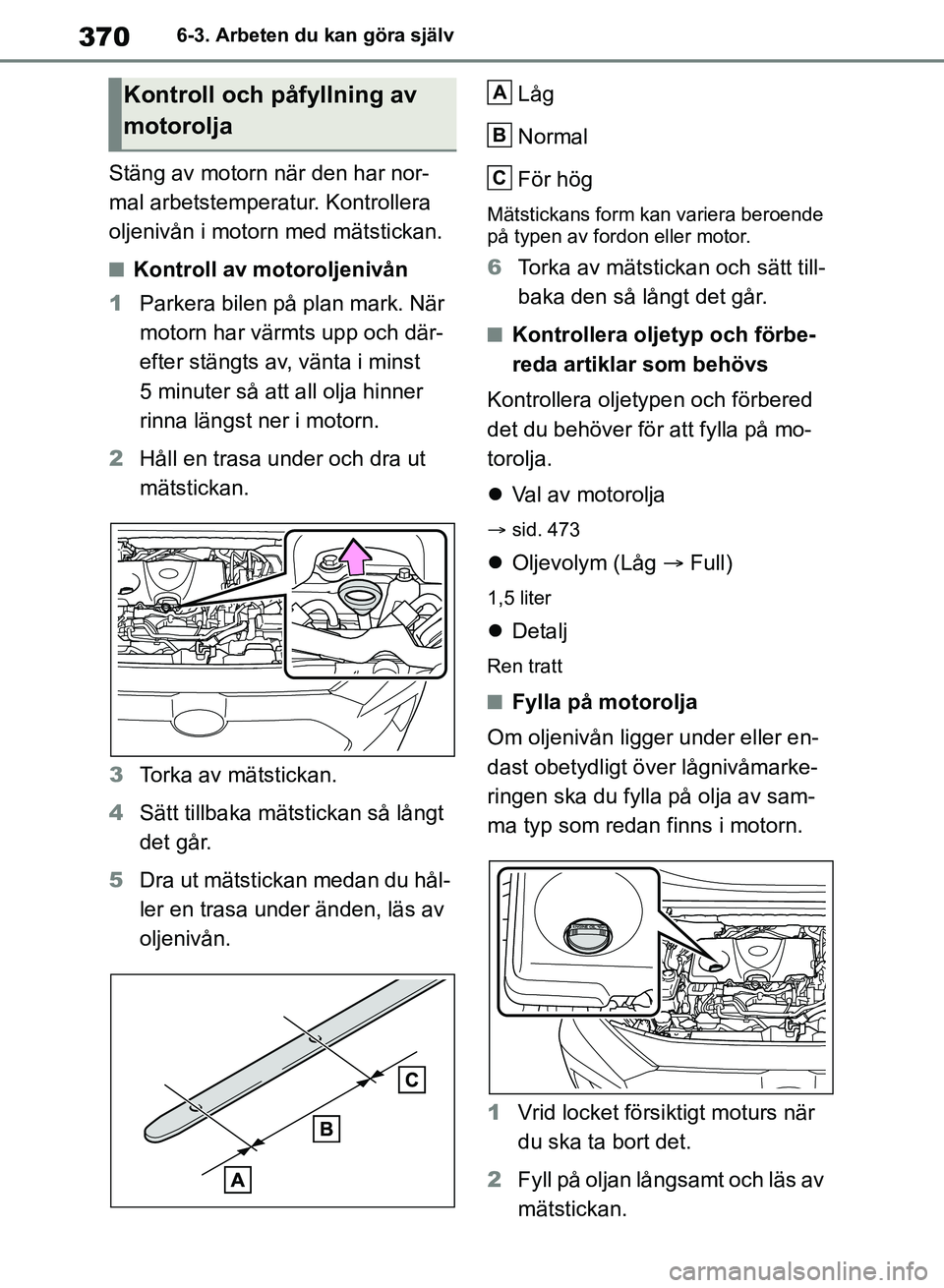

3706-3. Arbeten du kan göra själv
Stäng av motorn när den har nor-
mal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivån
1 Parkera bilen på plan mark. När
motorn har värmts upp och där-
efter stängts av, vänta i minst
5 minuter så att all olja hinner
rinna längst ner i motorn.
2 Håll en trasa under och dra ut
mätstickan.
3 Torka av mätstickan.
4 Sätt tillbaka mäts tickan så långt
det går.
5 Dra ut mätstickan medan du hål-
ler en trasa under änden, läs av
oljenivån. Låg
Normal
För hög
Mätstickans form kan variera beroende
på typen av fordon eller motor.
6
Torka av mätstickan och sätt till-
baka den så långt det går.
nKontrollera oljetyp och förbe-
reda artiklar som behövs
Kontrollera oljetypen och förbered
det du behöver för att fylla på mo-
torolja.
 Val av motorolja
 sid. 473
Oljevolym (Låg  Full)
1,5 liter
 Detalj
Ren tratt
nFylla på motorolja
Om oljenivån ligger under eller en-
dast obetydligt över lågnivåmarke-
ringen ska du fylla på olja av sam-
ma typ som redan finns i motorn.
1 Vrid locket försiktigt moturs när
du ska ta bort det.
2 Fyll på oljan långsamt och läs av
mätstickan.
Kontroll och påfyllning av
motoroljaA
B
C
OM42B46SE.book Page 370 Monday, December 17, 2018 12:29 PM

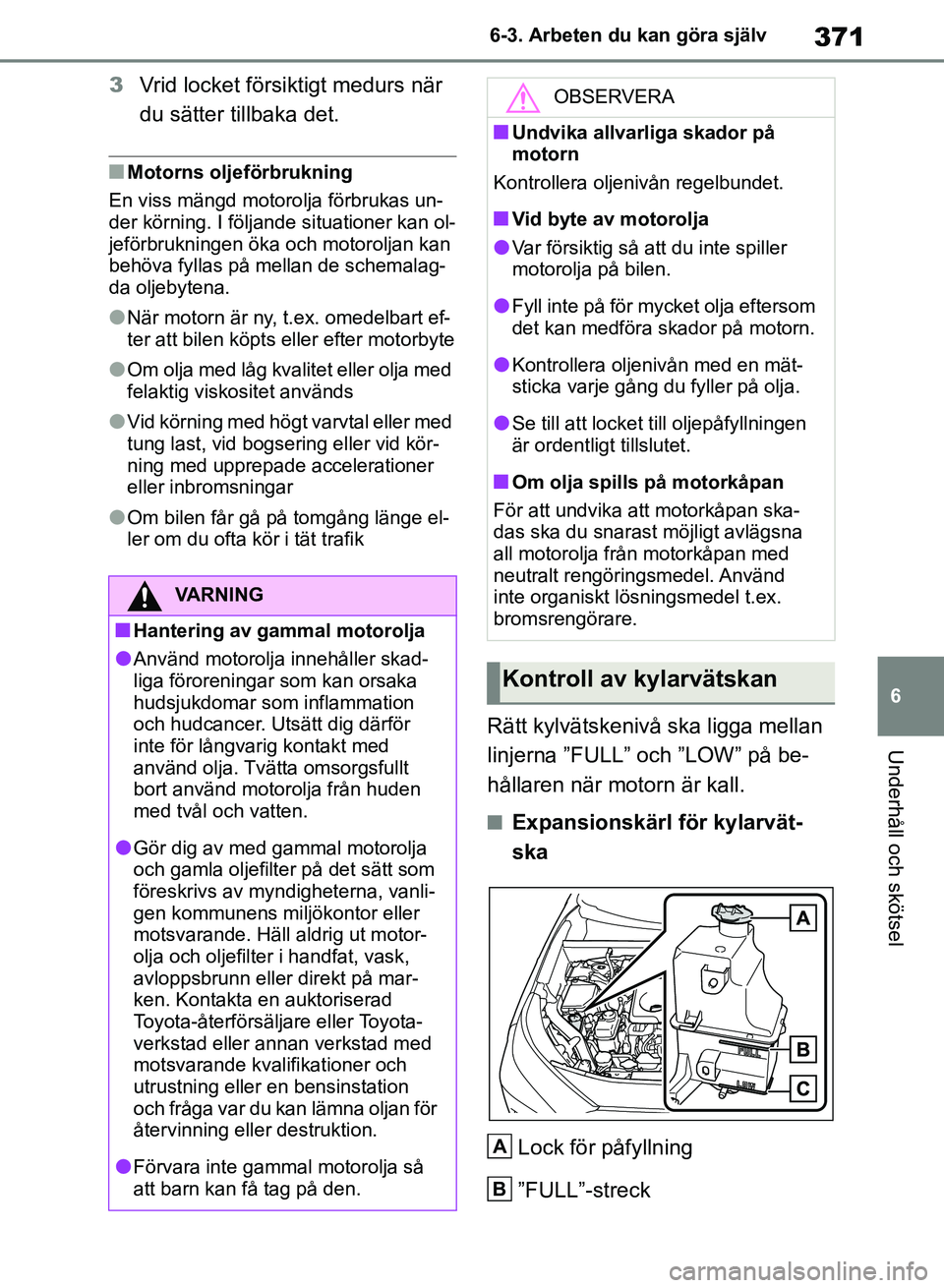

371
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
3
Vrid locket försiktigt medurs när
du sätter tillbaka det.
nMotorns olje förbrukning
En viss mängd motoro lja förbrukas un-
der körning. I följande situationer kan ol-
jeförbrukningen öka och motoroljan kan
behöva fyllas på mellan de schemalag-
da oljebytena.
lNär motorn är ny, t.ex. omedelbart ef-
ter att bilen köpts eller efter motorbyte
lOm olja med låg kvalitet eller olja med
felaktig viskositet används
lVid körning med högt varvtal eller med
tung last, vid bogsering eller vid kör-
ning med upprepade accelerationer
eller inbromsningar
lOm bilen får gå på tomgång länge el-
ler om du ofta kör i tät trafik
Rätt kylvätskenivå ska ligga mellan
linjerna ”FULL” och ”LOW” på be-
hållaren när motorn är kall.
nExpansionskärl för kylarvät-
ska
Lock för påfyllning
”FULL”-streck
VARNING
nHantering av gammal motorolja
lAnvänd motorolja innehåller skad-
liga föroreningar som kan orsaka
hudsjukdomar som inflammation
och hudcancer. Utsätt dig därför
inte för långvarig kontakt med
använd olja. Tvätta omsorgsfullt
bort använd motorolja från huden
med tvål och vatten.
lGör dig av med gammal motorolja
och gamla oljefilter på det sätt som
föreskrivs av myndigheterna, vanli-
gen kommunens miljökontor eller
motsvarande. Häll aldrig ut motor-
olja och oljefilter i handfat, vask,
avloppsbrunn eller direkt på mar-
ken. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning eller en bensinstation
och fråga var du kan lämna oljan för
återvinning eller destruktion.
lFörvara inte gammal motorolja så
att barn kan få tag på den.
OBSERVERA
nUndvika allvarliga skador på
motorn
Kontrollera oljenivån regelbundet.
nVid byte av motorolja
lVar försiktig så att du inte spiller
motorolja på bilen.
lFyll inte på för mycket olja eftersom
det kan medföra skador på motorn.
lKontrollera oljenivån med en mät-
sticka varje gång du fyller på olja.
lSe till att locket till oljepåfyllningen
är ordentligt tillslutet.
nOm olja spills på motorkåpan
För att undvika att motorkåpan ska-
das ska du snarast möjligt avlägsna
all motorolja från motorkåpan med
neutralt rengöringsmedel. Använd
inte organiskt lösningsmedel t.ex.
bromsrengörare.
Kontroll av kylarvätskan
A
B
OM42B46SE.book Page 371 Monday, December 17, 2018 12:29 PM

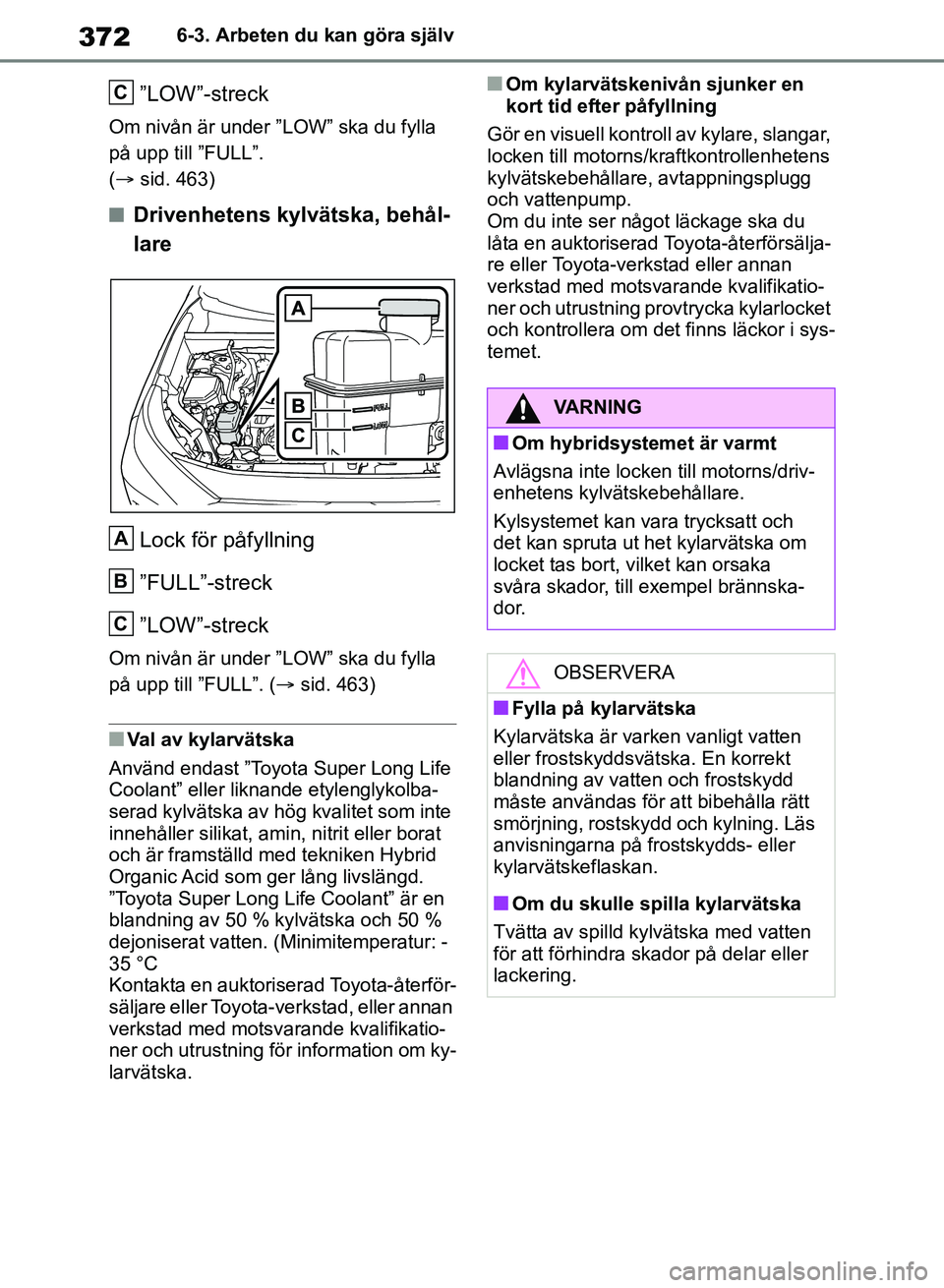

3726-3. Arbeten du kan göra själv
”LOW”-streck
Om nivån är under ”LOW” ska du fylla
på upp till ”FULL”.
(sid. 463)
nDrivenhetens kylvätska, behål-
lare
Lock för påfyllning
”FULL”-streck
”LOW”-streck
Om nivån är under ”LOW” ska du fylla
på upp till ”FULL”. ( sid. 463)
nVal av kylarvätska
Använd endast ”Toyota Super Long Life
Coolant” eller liknande etylenglykolba-
serad kylvätska av h ög kvalitet som inte
innehåller silikat, amin, nitrit eller borat
och är framställd med tekniken Hybrid
Organic Acid som ger lång livslängd.
”Toyota Super Long Life Coolant” är en
blandning av 50 % kylvätska och 50 %
dejoniserat vatten. (Minimitemperatur: -
35 °C
Kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikatio-
ner och utrustning för information om ky-
larvätska.
nOm kylarvätskenivån sjunker en
kort tid efter påfyllning
Gör en visuell kontroll av kylare, slangar,
locken till motorns/kraftkontrollenhetens
kylvätskebehållare, avtappningsplugg
och vattenpump.
Om du inte ser något läckage ska du
låta en auktoriserad Toyota-återförsälja-
re eller Toyota-verkstad eller annan
verkstad med motsva rande kvalifikatio-
ner och utrustning provtrycka kylarlocket
och kontrollera om det finns läckor i sys-
temet.C
A
B
C
VARNING
nOm hybridsystemet är varmt
Avlägsna inte locken till motorns/driv-
enhetens kylvätskebehållare.
Kylsystemet kan vara trycksatt och
det kan spruta ut het kylarvätska om
locket tas bort, vilket kan orsaka
svåra skador, till exempel brännska-
d or.
OBSERVERA
nFylla på kylarvätska
Kylarvätska är varken vanligt vatten
eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd
måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs
anvisningarna på frostskydds- eller
kylarvätskeflaskan.
nOm du skulle spilla kylarvätska
Tvätta av spilld kyl vätska med vatten
för att förhindra skador på delar eller
lackering.
OM42B46SE.book Page 372 Monday, December 17, 2018 12:29 PM

373
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
Kontrollera kylare, kondensor och
avlägsna eventuella främmande fö-
remål.
Om någon av ovanstående delar är
mycket smutsig eller om du inte är
säker på dess skick ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifi-
kationer och utrustning kontrollera
bilen.
Utan nivåmätare
Om vindrutespolaren inte fungerar
eller om en varnin gstext visas på
displayen kan spolarvätskan ha ta-
git slut. Fyll på spolarvätska.
Med nivåmätare
Om nivån är vid ”LOW”-strecket
ska du fylla på spolarvätska.
nAnvända mätaren
(i förkommande fall)
Nivån på spolarvätskan kan kontrolleras
genom att observera nivån på de väts-
ketäckta hålen i mätaren.
Om nivån har sjunkit under det andra
hålet nerifrån (läge ”LOW”) ska du fylla
på spolarvätska.
Nuvarande vätskenivå
Kontroll av kylare och
kondensor
VARNING
nOm hybridsystemet är varmt
Rör inte kylaren eller kondensorn. De
kan vara mycket heta och kan ge
upphov till svåra skador, t.ex. bränn-
skador.
nOm den elektriska kylfläkten är
igång
Rör inte motorrummet.
Om startknappen är i TÄNDN.PÅ kan
den elektriska kylfläkten starta auto-
matiskt om luftkonditioneringen är på
och/eller kylarvätskan är het. Kontroll-
era att startknappen är i avstängt läge
om du utför arbete i närheten av den
elektriska kylfläkten eller kylargrillen.
Kontroll och påfyllning av
spolarvätska
A
OM42B46SE.book Page 373 Monday, December 17, 2018 12:29 PM

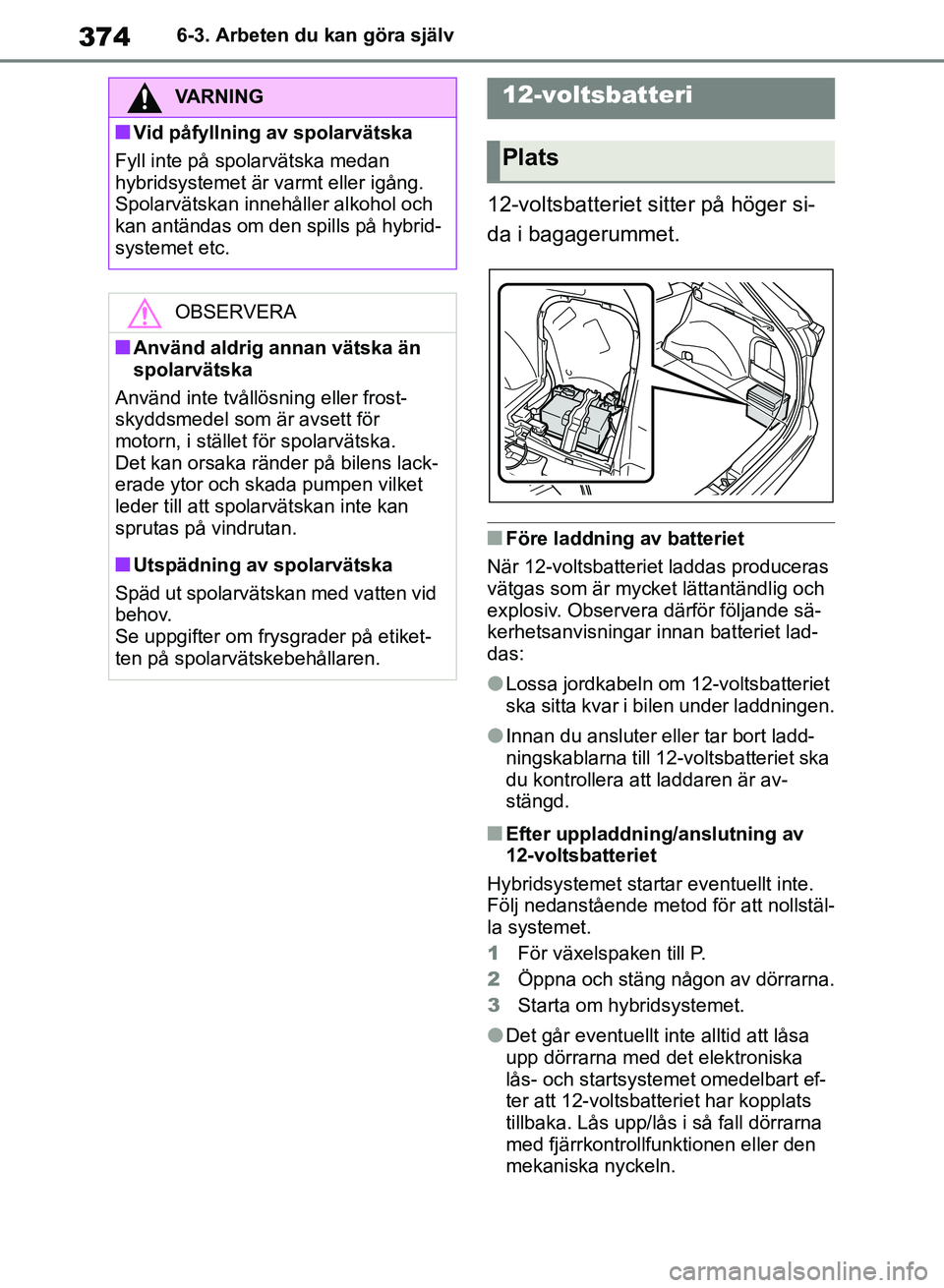

3746-3. Arbeten du kan göra själv
12-voltsbatteriet sitter på höger si-
da i bagagerummet.
nFöre laddning av batteriet
När 12-voltsbatteriet laddas produceras
vätgas som är mycket lättantändlig och
explosiv. Observera därför följande sä-
kerhetsanvisningar innan batteriet lad-
das:
lLossa jordkabeln om 12-voltsbatteriet
ska sitta kvar i bilen under laddningen.
lInnan du ansluter eller tar bort ladd-
ningskablarna till 12-voltsbatteriet ska
du kontrollera att laddaren är av-
stängd.
nEfter uppladdning/anslutning av
12-voltsbatteriet
Hybridsystemet startar eventuellt inte.
Följ nedanstående metod för att nollstäl-
la systemet.
1 För växelspaken till P.
2 Öppna och stäng någon av dörrarna.
3 Starta om hybridsystemet.
lDet går eventuellt inte alltid att låsa
upp dörrarna med det elektroniska
lås- och startsystemet omedelbart ef-
ter att 12-voltsbatteriet har kopplats
tillbaka. Lås upp/lås i så fall dörrarna
med fjärrkontrollfunktionen eller den
mekaniska nyckeln.
VARNING
nVid påfyllning av spolarvätska
Fyll inte på spolarvätska medan
hybridsystemet är varmt eller igång.
Spolarvätskan innehåller alkohol och
kan antändas om den spills på hybrid-
systemet etc.
OBSERVERA
nAnvänd aldrig annan vätska än
spolarvätska
Använd inte tvållösning eller frost-
skyddsmedel som är avsett för
motorn, i stället för spolarvätska.
Det kan orsaka ränder på bilens lack-
erade ytor och skada pumpen vilket
leder till att spolarvätskan inte kan
sprutas på vindrutan.
nUtspädning av spolarvätska
Späd ut spolarvätskan med vatten vid
behov.
Se uppgifter om frysgrader på etiket-
ten på spolarvätskebehållaren.
12-voltsbatteri
Plats
OM42B46SE.book Page 374 Monday, December 17, 2018 12:29 PM

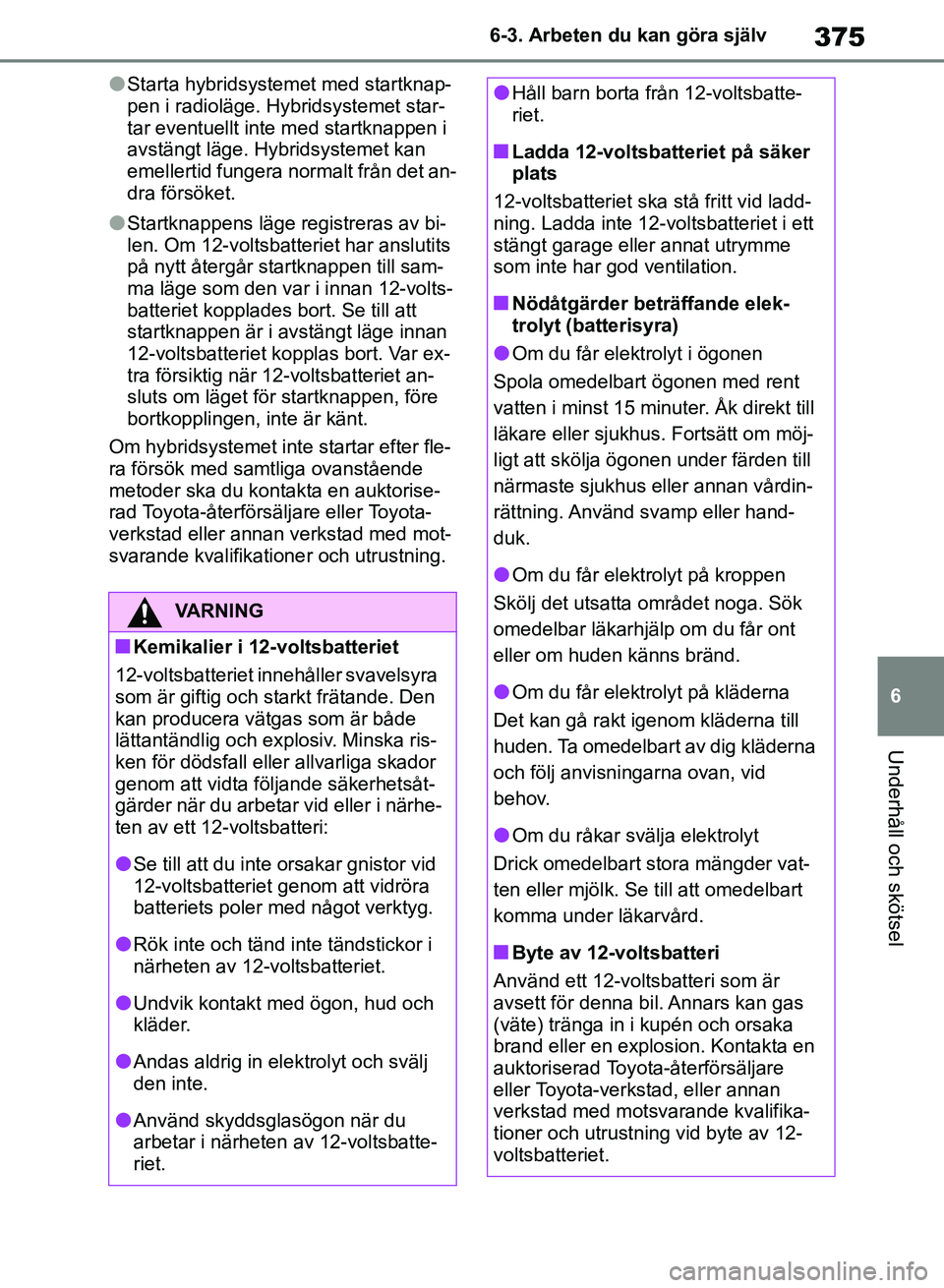

375
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
lStarta hybridsystemet med startknap-
pen i radioläge. Hybridsystemet star-
tar eventuellt inte med startknappen i
avstängt läge. Hy
bridsystemet kan
emellertid fungera normalt från det an-
dra försöket.
lStartknappens läge registreras av bi-
len. Om 12-voltsbatteriet har anslutits
på nytt återgår startknappen till sam-
ma läge som den var i innan 12-volts-
batteriet kopplades bort. Se till att
startknappen är i avstängt läge innan
12-voltsbatteriet kopplas bort. Var ex-
tra försiktig när 12-voltsbatteriet an-
sluts om läget för startknappen, före
bortkopplingen, inte är känt.
Om hybridsystemet inte startar efter fle-
ra försök med samtliga ovanstående
metoder ska du kontakta en auktorise-
rad Toyota-återförsä ljare eller Toyota-
verkstad eller annan verkstad med mot-
svarande kvalifikatione r och utrustning.
VARNING
nKemikalier i 12-voltsbatteriet
12-voltsbatteriet innehåller svavelsyra
som är giftig och starkt frätande. Den
kan producera vätgas som är både
lättantändlig och explosiv. Minska ris-
ken för dödsfall eller allvarliga skador
genom att vidta följande säkerhetsåt-
gärder när du arbetar vid eller i närhe-
ten av ett 12-voltsbatteri:
lSe till att du inte orsakar gnistor vid
12-voltsbatteriet genom att vidröra
batteriets poler med något verktyg.
lRök inte och tänd inte tändstickor i
närheten av 12-voltsbatteriet.
lUndvik kontakt med ögon, hud och
kläder.
lAndas aldrig in elektrolyt och svälj
den inte.
lAnvänd skyddsglasögon när du
arbetar i närheten av 12-voltsbatte-
riet.
lHåll barn borta från 12-voltsbatte-
riet.
nLadda 12-voltsbatteriet på säker
plats
12-voltsbatteriet ska stå fritt vid ladd-
ning. Ladda inte 12-voltsbatteriet i ett
stängt garage eller annat utrymme
som inte har god ventilation.
nNödåtgärder beträffande elek-
trolyt (batterisyra)
lOm du får elektrolyt i ögonen
Spola omedelbart ögonen med rent
vatten i minst 15 minuter. Åk direkt till
läkare eller sjukhus. Fortsätt om möj-
ligt att skölja ögonen under färden till
närmaste sjukhus eller annan vårdin-
rättning. Använd svamp eller hand-
duk.
lOm du får elektrolyt på kroppen
Skölj det utsatta området noga. Sök
omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
lOm du får elektrolyt på kläderna
Det kan gå rakt igenom kläderna till
huden. Ta omedelbart av dig kläderna
och följ anvisningarna ovan, vid
behov.
lOm du råkar svälja elektrolyt
Drick omedelbart stora mängder vat-
ten eller mjölk. Se till att omedelbart
komma under läkarvård.
nByte av 12-voltsbatteri
Använd ett 12-voltsbatteri som är
avsett för denna bil. Annars kan gas
(väte) tränga in i kupén och orsaka
brand eller en explosion. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner och utrustning vid byte av 12-
voltsbatteriet.
OM42B46SE.book Page 375 Monday, December 17, 2018 12:29 PM

3766-3. Arbeten du kan göra själv
1Öppna golvpanelen ( sid. 340)
2 Lossa de 12 hakarna och dra i
sidopanelen för att ta bort den. Kontrollera att 12-voltsbatteriets po-
ler inte är korroderade, att inga an-
slutningar sitter löst eller är spruck-
na samt att fästbygeln håller fast
batteriet.
Polbultar
Fästbygel
OBSERVERA
nVid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan
hybridsystemet är igång. Förvissa dig
också om att all elektrisk utrustning är
avstängd.
Ta bort täcklocket till
12-voltsbatteriet
Exteriör
A
B
OM42B46SE.book Page 376 Monday, December 17, 2018 12:29 PM
