2018 TOYOTA RAV4 Bruksanvisningar (in Swedish)

233
4
4-5. Använda körstödssystemen
Körning
lI följande situationer, om situationen
har förändrats (eller bilen har körts en
stund) och normala driftsförutsättning-
ar detekteras försvinner meddelandet
och systemet fungerar igen.
Om meddelandet inte försvinner ska du
kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikatio-
ner och utrustning.
• När temperaturen runt den främre ka- meran ligger utanför driftsområdet,
t.ex. om bilen står i solen eller i ex-
tremt kall miljö
• Om den främre kameran inte kan de- tektera föremål framför bilen, t.ex. vid
körning i mörker, snö eller dimma, el-
ler om starkt ljus skiner in i den främre
kameran
Ytan framför den
främre kameran är
blockerad, t.ex. när
motorhuven är öp-
pen eller en dekal
är fäst på delen av
vindrutan som är
framför den främre
kameran.
Stäng motorhuven,
ta bort dekalen
etc., för att avlägs-
na blockeringen.
SituationÅtgärder
OM42B46SE.book Page 233 Monday, December 17, 2018 12:29 PM

2344-5. Använda körstödssystemen
*: i förekommande fall
Länderna och områdena för respektive region i tabellen var gällande i no-
vember 2018. Beroende på när bilen såldes kan dock länderna och områ-
dena i respektive region variera. Din Toyota-återförsäljare kan förse dig
med mer information.
PCS (Aktivt krockskyddssystem)*
Det aktiva krockskyddssystemet använder en radarsensor och en
en främre kamera till att känna av föremål ( sid. 234) framför bilen.
När systemet bedömer att sannolikheten för en frontalkrock med ett
föremål är hög uppmanas föraren av en varning att göra en undan-
manöver. Det potentiella bromstrycket ökas för att hjälpa föraren
undvika kollisionen. Om systemet bedömer att sannolikheten för en
frontalkrock med ett föremål är extremt hög ansätts bromsarna
automatiskt för att bidra till att kollisionen undviks eller till att
minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktive ras/aktiveras och tidsinställningen
för varningen kan ändras. ( sid. 236)
Avkänningsbara föremål
RegionerAvkänningsbara
föremålLänder/områden
A
Fordon
 Cyklister
 Fotgängare
Island, Irland, Albanien, Andorra,
Storbritannien, Italien, Ukraina, Estland,
Österrike, Nederländerna, Kazakstan,
Cypern, Grekland, Kroatien, Gibraltar,
Schweiz, Sverige, Spanien, Slovakien,
Slovenien, Tjeckien, Danmark, Tyskland,
Norge, Ungern, Finland, Frankrike, Bulgarien,
Belgien, Bosnien-Hercegovina, Polen,
Portugal, Malta, Monaco, Lettland, Litauen,
Rumänien, Ryssland, Israel, Turkiet,
Kanarieöarna
BFordonAzerbajdzjan, Georgien, Armenien
OM42B46SE.book Page 234 Monday, December 17, 2018 12:29 PM

235
4
4-5. Använda körstödssystemen
Körning
nVarning, aktivt krockskydd
Om systemet fastställer att sanno-
likheten av en frontalkrock är hög
hörs en summerton och ett var-
ningsmeddelande visas på informa-
tionsdisplayen som uppmanar föra-
ren att göra en undanmanöver.
nBromsassistans i det aktiva
krockskyddet
Om systemet bedömer att sannolik-
heten av en fronta lkrock är hög till-
för systemet starkare bromskraft i
förhållande till hur kraftigt bromspe-
dalen trampas ned.
nBromsfunktionen i det aktiva
krockskyddet
Om systemet bedömer att sannolik-
heten för en frontalkrock är extremt
hög ansätts bromsarna automatiskt
för att bidra till att kollisionen und-
viks eller till att minska stöten vid
kollisionen.
Systemets funktionerVARNING
nBegränsningar i det aktiva krock-
skyddet
lFöraren själv ansva rar för att bilen
framförs på säkert sätt. Kör alltid
varsamt och var alltid uppmärksam
på omgivningen.
Använd under inga omständigheter
det aktiva krocksk yddet istället för
normala bromsmetoder. Det här
systemet hindrar inte kollisioner
eller mildrar inte skador i varje situ-
ation. Förlita dig inte alltför mycket
på det här systemet. I annat fall kan
det leda till en olyckshändelse som
kan resultera i svåra eller livsho-
tande skador.
lTrots att systemet är avsett att bidra
till att undvika eller minska kraften i
en kollision kan effektiviteten för-
ändras i förhållande till olika förut-
sättningar. Därför presterar
systemet eventuellt inte alltid på
samma nivå.
Läs noga följande villkor. Förlita dig
inte alltför mycket på det här syste-
met, kör alltid försiktigt.
• Omständigheter som kan utlösa systemet även om ingen sannolik-
het för kollision föreligger:
 sid. 238
• Omständigheter då systemet inte alltid fungerar på rätt sätt:
 sid. 240
lFörsök inte att själ v testa det aktiva
krockskyddet.
Beroende på föremålen som an-
vänds för testning (provdockor, kar-
tongföremål som föreställer avkän-
ningsbara föremål etc.) kommer
systemet eventuellt inte att fungera
korrekt vilket kan l eda till en olycka.
nBromsfunktionen i det aktiva
krockskyddet
lOm bromsfunktionen i det aktiva
krockskyddet är aktiverad ansätts
bromsarna med stor kraft.
OM42B46SE.book Page 235 Monday, December 17, 2018 12:29 PM

2364-5. Använda körstödssystemen
nAktivera/inaktivera det aktiva
krockskyddet
Det aktiva krockskyddssystemet
kan aktiveras/inaktiveras på skär-
men ( sid. 112) på informa-
tionsdisplayen.
Systemet aktiveras automatiskt varje
gång startknappen tr ycks till tändnings-
läge.
VARNING
lOm bilen stannas av att bromsfunk-
tionen i det aktiva krockskyddet har
aktiverats stängs denna funktion av
efter cirka 2 sekunder. Trampa ned
bromspedalen efter behov.
lBromsfunktionen i det aktiva krock-
skyddet fungerar eventuellt inte om
vissa åtgärder utförs av föraren.
Om gaspedalen trampas ned hårt
eller om ratten vrids bedömer sys-
temet eventuellt att föraren gör en
undanmanöver och vilket möjligen
hindrar att bromsfunktionen i det
aktiva krockskyddet aktiveras.
lI vissa situationer medan broms-
funktionen i det ak tiva krockskyddet
är aktivt kan den stängas av om
gaspedalen trampas ned hårt eller
om ratten vrids och systemet bedö-
mer att föraren gör en undanmanö-
ver.
lOm bromspedalen är nedtrampad
fastställer systemet eventuellt att
föraren gör en undanmanöver och
kan då senarelägga aktiveringen av
bromsfunktionen i det aktiva krock-
skyddet.
nNär det aktiva krockskyddssyste-
met ska inaktiveras
I följande situationer ska systemet
inaktiveras eftersom det annars even-
tuellt inte kommer att fungera korrekt
vilket kan leda till en olycka med
svåra eller livshotande skador som
följd:
lOm bilen bogseras
lOm bilen bogserar en annan bil
lOm bilen transporteras med lastbil,
båt, tåg eller liknande transportme-
del
lOm bilen är upphöjd på en lyft med
hybridsystemet igång och däcken
roterande fritt
lVid kontroll av bilen med prov-
ningstrumma, t.ex. chassidynamo-
meter eller med testinstrument för
hastighet, eller hjulbalanserare i
bilen
lOm den främre stötfångaren eller
frontgrillen utsätts för en kraftig stöt
på grund av en olyckshändelse
eller annan orsak
lOm bilen inte kan köras på stabilt
sätt, t.ex. om den har varit utsatt för
en olyckshändelse eller om en
funktionsstörning har uppstått
lOm bilen körs på ett sportigt sätt
eller i terräng
lOm däcken inte har korrekt lufttryck
lOm däcken är svårt slitna
lOm andra däck än de som specifi-
ceras är monterade på bilen
lOm snökedjor är monterade
lOm nödhjul eller reparationssatsen
för akut däcklagning används
lOm utrustning (t.ex. snöplog eller
liknande) som eventuellt blockerar
radarsensorn eller den främre
kameran är tillfälligt monterad på
bilen
Ändra inställningar för det
aktiva krockskyddet
OM42B46SE.book Page 236 Monday, December 17, 2018 12:29 PM

237
4
4-5. Använda körstödssystemen
Körning
Varningslampan PCS tänds och ett
meddelande visas på informations-
displayen om systemet inaktiveras.
nÄndra avståndsinställningen
för varningen i det aktiva
krockskyddet
Avståndsinställningen för det aktiva
krockskyddssystemet kan ändras
på skärmen ( sid. 112) på in-
formationsdisplayen.
Avståndsinställningen behålls när start-
knappen trycks till avstängt läge. Om
det aktiva krockskyddet inaktiveras och
sedan aktiveras igen återgår av-
ståndsinställningen till standardinställ-
ningen (mitten).
1 Tidig
2 Medel
Detta är standardinställningen.
3Sen
nDriftsförutsättningar
Det aktiva krockskyddet är aktiverat och systemet bedömer att sannolikheten av en
frontalkrock med ett dete kterat föremål är hög.
Varje funktion är igång vid följande hastighet
lVarning, aktivt krockskydd
lBromsassistans i det aktiva krockskyddet
Avkänningsbara föremålBilens hastighetRelativ hastighet mellan
din bil och föremålet
FordonCa 10 till 180 km/timCa 10 till 180 km/tim
Cyklister och fotgängare*Ca 10 till 80 km/timCa 10 till 80 km/tim
Avkänningsbara föremålBilens hastighetRelativ hastighet mellan din bil och föremålet
FordonCa 30 till 180 km/timCa 30 till 180 km/tim
Cyklister och fotgängare*Ca 30 till 80 km/timCa 30 till 80 km/tim
OM42B46SE.book Page 237 Monday, December 17, 2018 12:29 PM

2384-5. Använda körstödssystemen
lBromsfunktionen i det aktiva krockskyddet
*: Gäller fordon som är avsedda för område n där detektering av fotgängare och/eller
cyklister är möjlig ( sid. 234)
Systemet aktiveras eventuellt inte i följande situationer:
lOm en batterikabel till 12-voltsbatteriet har kopplas bort och kopplats in igen och
om bilen sedan inte har körts under en viss tid
lOm växelspaken är i R
lNär indikatorn VSC OFF tänds (endast varningsfunkti onen i det aktiva krockskyd-
det är aktiv)
nFunktion för detektering av föremål
Systemet detekterar föremål baserat på
deras storlek, profil, rörelse, etc. Ett fö-
remål känns dock eventuellt inte av be-
roende på ljusstyrkan i omgivningen
samt rörelsen, hållningen och vinkeln på
det detekterade föremålet vilket hindrar
systemet från att fungera på rätt sätt.
( sid. 240)
Illustrationen visar en bild på avkän-
ningsbara föremål.
Region A
Region B
nAvstängning av bromsen i det akti-
va krockskyddet
Om något av följande uppstår medan
bromsfunktionen i det aktiva krockskyd-
det är aktiv kommer den att stängas av:
lGaspedalen trampas ned hårt.
lRatten vrids hårt eller plötsligt.
nOmständigheter som kan utlösa
systemet även om ingen sannolik-
het för kollision föreligger
lI några situationer, som följande, kan
sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• När du passerar ett avkänningsbart föremål, etc.
• Vid filbyte medan du kör om ett avkän- ningsbart föremål, etc.
• När du närmar dig ett avkänningsbart
föremål i en närliggande fil eller på
vägkanten, t.ex. vid ändring av färd-
riktning eller vid körning på en sling-
rande väg
Avkänningsbara föremålBilens hastighetRelativ hastighet mellan
din bil och föremålet
FordonCa 10 till 180 km/timCa 10 till 180 km/tim
Cyklister och fotgängare*Ca 10 till 80 km/timCa 10 till 80 km/tim
OM42B46SE.book Page 238 Monday, December 17, 2018 12:29 PM

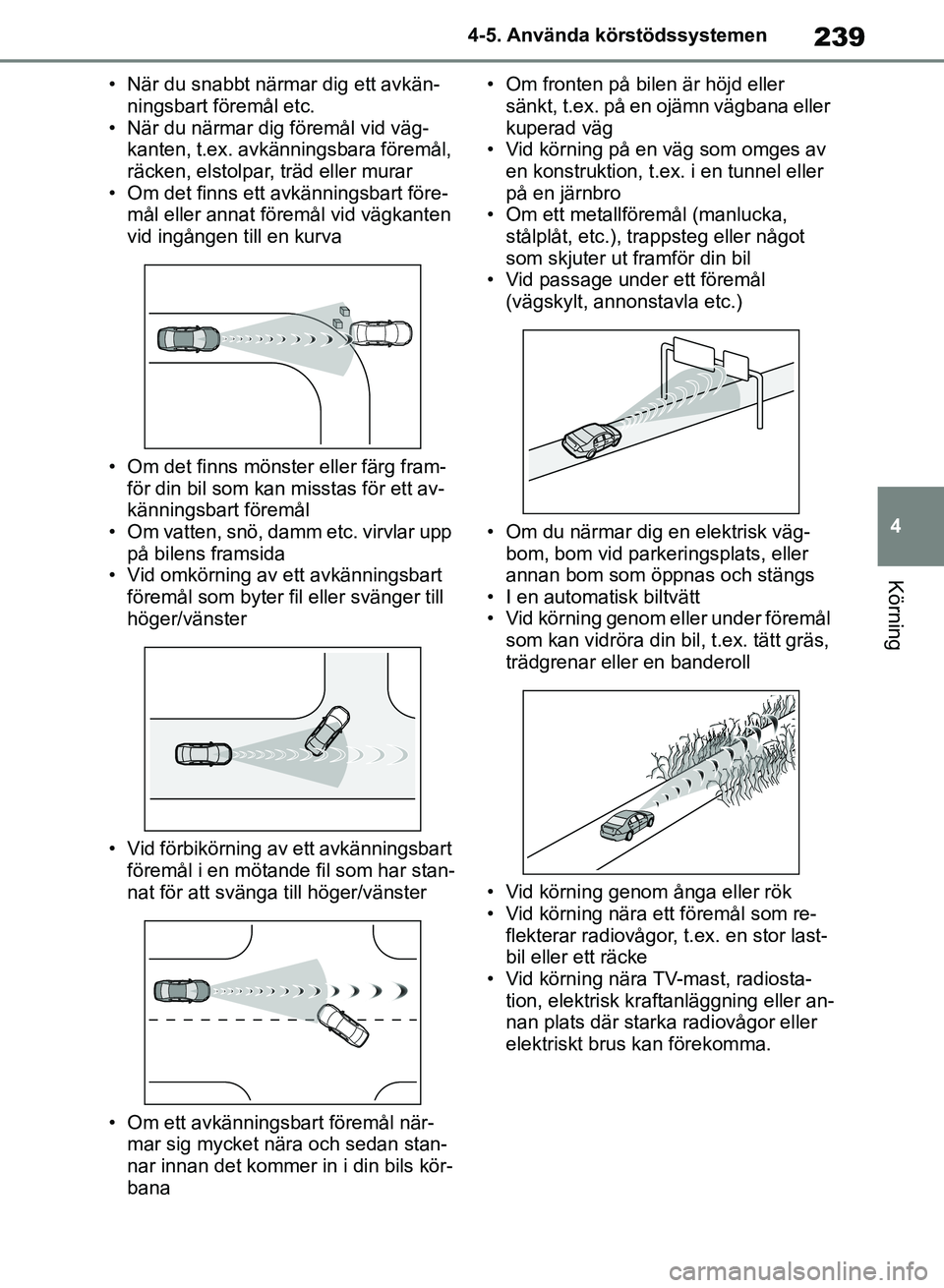

239
4
4-5. Använda körstödssystemen
Körning
• När du snabbt närmar dig ett avkän-
ningsbart föremål etc.
• När du närmar dig föremål vid väg-
kanten, t.ex. avkänningsbara föremål,
räcken, elstolpar, träd eller murar
• Om det finns ett avkänningsbart före-
mål eller annat föremål vid vägkanten
vid ingången till en kurva
• Om det finns mönster eller färg fram- för din bil som kan misstas för ett av-
känningsbart föremål
• Om vatten, snö, damm etc. virvlar upp på bilens framsida
• Vid omkörning av ett avkänningsbart
föremål som byter fil eller svänger till
höger/vänster
• Vid förbikörning av ett avkänningsbart föremål i en mötande fil som har stan-
nat för att svänga till höger/vänster
• Om ett avkänningsbart föremål när- mar sig mycket nära och sedan stan-
nar innan det kommer in i din bils kör-
bana • Om fronten på bilen är höjd eller
sänkt, t.ex. på en ojämn vägbana eller
kuperad väg
• Vid körning på en väg som omges av en konstruktion, t.ex. i en tunnel eller
på en järnbro
• Om ett metallföremål (manlucka, stålplåt, etc.), trappsteg eller något
som skjuter ut framför din bil
• Vid passage under ett föremål (vägskylt, annonstavla etc.)
• Om du närmar dig en elektrisk väg- bom, bom vid parkeringsplats, eller
annan bom som öppnas och stängs
• I en automatisk biltvätt
• Vid körning genom eller under föremål som kan vidröra din bil, t.ex. tätt gräs,
trädgrenar eller en banderoll
• Vid körning genom ånga eller rök
• Vid körning nära ett föremål som re-
flekterar radiovågor, t.ex. en stor last-
bil eller ett räcke
• Vid körning nära TV-mast, radiosta- tion, elektrisk kraftanläggning eller an-
nan plats där starka radiovågor eller
elektriskt brus kan förekomma.
OM42B46SE.book Page 239 Monday, December 17, 2018 12:29 PM

2404-5. Använda körstödssystemen
nSituationer när systemet eventuellt
inte fungerar korrekt
lI vissa situationer som följande känner
radarsensorn och den främre kame-
ran eventuellt inte av ett föremål vilket
hindrar systemet från att fungera på
rätt sätt:
• När ett avkänningsbart föremål när-
mar sig din bil
• Om din bil eller ett avkänningsbart fö- remål skakar
• Om ett avkänningsbart föremål gör en plötslig manöver (t.ex. girar tvärt, ac-
celererar eller bromsar in)
• Om din bil snabbt närmar sig ett av- känningsbart föremål
• Om ett avkänningsbart föremål inte
befinner sig direkt framför din bil
• Om ett avkänningsbart föremål befin- ner sig nära en mur, ett staket, räcke,
manlucka, fordon, stålplåt på vägen
etc.
• Om ett avkänningsbart föremål befin- ner sig under en konstruktion
• Om en del av ett avkänningsbart före-
mål är dold av ett föremål, t.ex. stort
bagage, paraply eller räcke
• Om flera avkänningsbara föremål är
tätt tillsammans
• Om solen eller annat ljus skiner direkt på ett avkänningsbart föremål
• Om ett avkänningsbart föremål har en vit färgton och ser extremt ljust ut
• Om ett avkänningsbart föremål tycks
ha samma färg eller ljusstyrka som
omgivningen
• Om ett avkänningsbart föremål plöts- ligt dyker upp framför din bil
• Om vatten, snö, damm etc. virvlar upp på bilens framsida • Om ett starkt ljussken framför bilen,
t.ex. solstrålar eller mötande trafiks
strålkastare, skiner direkt in i den
främre kameran
• Om bilen närmar sig sidan eller fron- ten på ett framförvarande fordon
• Om ett framförvarande fordon är en
cykel
*1 eller motorcykel
• Om ett framförvarande fordon, t.ex.
personligt rörlighetsfordon
• Om ett framförvarande fordon har en liten bakvagn, t.ex. en olastad lastbil
• Om ett framförvarande fordon har en låg bakvagn, t.ex. en låg släpvagn
• Om fordonet framför har extremt hög markfrigång
• Om ett framförvarande fordon har en last som skjuter ut bakom dess bakre
stötfångare
• Om fordonet framför har oregelbun- den form, t.ex. en traktor eller sido-
vagn
• Om fordonet är en barncykel, en ovanligt tungt lastad cykel, en cykel
med mer än en person på, eller en cy-
kel med ovanlig form cykel (cykel med
barnsits, tandemcykel etc.)
*2
• Om en fotgängare/eller höjden på en cyklande person framför bilen är kor-
tare än cirka 1 meter, eller högre än
cirka 2 meter
*2
OM42B46SE.book Page 240 Monday, December 17, 2018 12:29 PM
