2018 TOYOTA RAV4 isofix

43
1
1-2. Barn och säkerhet
Trygghet och säkerhet
• Montering med lägre ISOFIX-
fäste sid. 57
• Använda fäste med övre rem: sid. 58
Skillnaden på en bakåtvänd bil-
barnstol och en framåtvänd bil-
barnstol vid krock är att i en bak-
åtvänd bilbarnstol sprids krock-
kraften på en stor yta: hela ryg-
gen, nacken och bakhuvudet och
hela paketet bromsas effektivt av
stolens ryggstöd. Upp till 4 års ål-
der bör barn sitta i en bakåtvänd
bilbarnstol.
nStora krafter på nacken
I den framåtvända bilbarnstolen
är det endast bältena som brom-
sar barnets kropp. Inget kommer
att bromsa huvudet förutom nack-
en som likt ett rep får försöka
fånga huvudet. Givetvis blir kraf-
terna på nacken stora, i prov lik-
nande det som visas ovan kan
man mäta cirka 50 kg dragkraft
i halsen när man använder en
bakåtvänd bilbarnstol och cirka
300–320 kg dragkraft i halsen när
man istället använder en fram-
åtvänd bilbarnstol.
Barn är inte små miniatyrer av
vuxna. På en vuxen människa
med vikten 70–75 kg är huvudets
vikt cirka 6 % av kroppsvikten el-
ler cirka 4,5–4,6 kg. För ett barn
som är drygt året är huvudet nor-
malt drygt 25 % av kroppsvikten. Små barn åker säkrast i bak-
åtvända bilbarnstolar. Vår rekom-
mendation är att barn ska sitta
bakåtvänt till cirka fyra års ålder
eller så länge det är möjligt.
Placeringen av bilbarnstol i främ-
re eller bakre passagerarsätet är
likvärdig ur krocksäkerhetssyn-
punkt. Däremot medger framsätet
oftast större benutrymme, vilket
gör att barn kan åka bakåtvänt
högre upp i åldern. Därför ska vi
så långt som möjligt tillgodose
föräldrarnas krav på tillgänglighet
till såväl främre som bakre passa-
gerarsätena.
Vi har ett ansvar att informera om
faran med att placera barn i ba-
byskydd, bakåtvänd bilbarnstol,
framåt vänd bältesstol eller bäl-
teskudde på en plats utrustad
med en icke avstängd passage-
rarkrockkudde.
Vi har en aktiv roll för att all hante-
ring med avstäng-ning av krock-
kudden ska ske på ett så säkert
sätt att riskerna för felanvändning
av systemet minimeras.
nÖvrig information om
krockkudde
Barn som är kortare än 140 cm
ska inte sitta på en plats utrustad
med en icke avstängd passage-
rarkrockkudde.
Sidokrockkudde utgör ingen fara
för barn i bakåtvänd bilbarnstol.
De flesta framåtvända bilbarnsto-
lar hjälper till att hålla barnet
i upprätt åkställning vilket gör att
krockkuddar kan ge avsedd
skyddseffekt.
Varför bakåtvänt?
OM42B46SE.book Page 43 Monday, December 17, 2018 12:29 PM

501-2. Barn och säkerhet
*1: Flytta framsätet bakåt så långt det går. Om passagerarsätet är försett
med funktion för höjdinställning ska
det höjas till det översta läget.
*2: Justera ryggstödets lutning till helt upprätt läge. Vid montering av fram-
åtvänd bilbarnstol, om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
*3: Om nackskyddet hindrar bilbarnsto- len ska det tas bort om det är möjligt.
Ställ annars in nackskyddet i det
översta läget.
*4: Modeller utan manuell i-/urkopp-lingskontakt för kr ockkudde: Använd
endast framåtvänd bilbarnstol.
Modeller med manuell i-/urkopp-
lingskontakt för krockkudde: En
framåtvänd bilbarnstol kan bara an-
vändas när den manuella i-/urkopp-
lingskontakten till framsätespassa-
gerarens krockkudde är i inkopplat
läge.
Lämplig för bilbarnstol i katego-
rin ”universal” som fästs med sä-
kerhetsbälte.
Lämplig för bilbarnstolar som
anges i tabellen för rekommen-
derade bilbarnstolar och lämp-
lighet (
sid. 53)
Lämplig för i-Size- och ISOFIX-
bilbarnstolar.
Inkluderar en fästpunkt med öv-
re rem.
Modeller utan manuell i-/urkopp-
lingskontakt för krockkudde: Pla-
cera aldrig en bakåtvänd bil-
barnstol på framsätespassage-
rarens plats.
Modeller med manuell i-/urkopp-
lingskontakt för krockkudde: An-
vänd aldrig en bilbarnstol på
framsätet när den manuella i-/
urkopplingskontakten till krock-
kudden är i läge ON.
OM42B46SE.book Page 50 Monday, December 17, 2018 12:29 PM

51
1
1-2. Barn och säkerhet
Trygghet och säkerhet
nDetaljerad information om montering av bilbarnstolar
ISOFIX-systemen är uppdelade i olika ”fästen”. Bilbarnstolen kan användas
på sittplatserna för ”fäste,” som nämns i tabellen ovan. Se följande tabell
beträffande typ av ”fäste”.
Om din bilbarnstol inte har en typ av ”fäste” (eller om du inte hittar informa-
tion i tabellen nedan), se ”fordonslistan” för din bilbarnstol för uppgifter om
lämplighet, eller kontakta leverantören av din bilbarnstol.
Stolens placering
Sittplatsens nummer
Utan
manuell i-/ urkopp-
lings-
kontakt för krock-
kudde:Med manuell i-/
urkopplingskontakt för krockkudde
Manuell i-/urkopp-
ling av krockkudde
PÅAV
Sittplatsen lämplig för
universal med
säkerhetsbälte
(Ja/Nej)Ja
Endast fram-
åtvändJa
Endast fram-
åtvänd
JaJaJaJa
Sittplats för i-Size
(Ja/Nej)NejNejNejJaNejJa
Sittplats som är
lämplig för liggande
montering
(L1/L2/Nej)
NejNejNejNejNejNej
Lämplig för
bakåtvänd montering
(R1/R2X/R2/R3/Nej)
NejNejNejR1, R2X,
R2, R3NejR1, R2X, R2, R3
Lämplig för
framåtvänd
montering
(F2X/F2/F3/Nej)
NejNejNejF2X, F2, F3NejF2X, F2, F3
Lämplig för
bälteskudde
(B2/B3/Nej)
NejNejNejB2, B3NejB2, B3
OM42B46SE.book Page 51 Monday, December 17, 2018 12:29 PM

55
1
1-2. Barn och säkerhet
Trygghet och säkerhet

Vid montering av bälteskudde,
om barnet sitter i helt upprätt lä-
ge på bälteskudden ska ryggstö-
dets vinkel justeras till det mest
bekväma läget. Och om säkerhetsbältets axel-
fäste är framför
bilbarnstolens
styrning ska sätet flyttas framåt.
Kontrollera hur bilbarnstolen ska installeras i anvisninga rna som medföljde
bilbarnstolen.
Bilbarnstol, monteringsmetod
MonteringsmetodSida
Montering med säkerhetsbältesid. 56
Lägre ISOFIX-fästesid. 57
Fäste med övre remsid. 58
OM42B46SE.book Page 55 Monday, December 17, 2018 12:29 PM

57
1
1-2. Barn och säkerhet
Trygghet och säkerhet
nTa bort en bilbarnstol som är
monterad med säkerhetsbälte
Tryck på bälteslåset och låt bältet
rulla upp sig.
När du trycker på bälteslåset kan bil-
barnstolen studsa upp på grund av att
sittdynan fjädrar tillbaka. Håll ner bil-
barnstolen medan du lossar bälteslå-
set.
Låt bältet långsamt återgå till upprullat
läge automatiskt.
nNär du monterar en bilbarnstol
Du kan behöva en extra låsklämma för
att montera bilbarnstolen. Följ noga till-
verkarens anvisningar. Om din bilbarn-
stol saknar låsklämma kan en sådan in-
handlas hos en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
verkstad med motsvarande kvalifikatio-
ner och utrustning. Låsklämma för bil-
barnstol
(Artikelnr. 73119-22010)
nNedre ISOFIX-fästpunkter
(ISOFIX bilbarnstolar)
De yttre platserna i baksätet är för-
sedda med nedre fästpunkter. (Eti-
ketter som visar fästenas placering
finns anbringade på sätena.)
VARNING
nNär du monterar en bilbarnstol
Observera följande säkerhetsanvis-
ningar.
Försummelse kan leda till svåra eller
livshotande skador.
lLåt inte barn le ka med säkerhets-
bältet. Om bältet blir snott runt bar-
nets hals kan det orsaka strypning
eller andra allvarliga skador som
kan leda till dödsfall. Om detta
skulle ske och låsspännet inte kan
öppnas ska du klippa sönder bältet
med en sax.
lFörsäkra dig om att bälte och
låstunga är låsta och att bältesrem-
men inte är vriden.
lSkaka bilbarnstolen på vänster och
höger sida, samt framåt och bakåt
för att kontrollera att den är säkert
monterad.
lNär bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
lNär en bälteskudde har monterats
ska du alltid kontrollera att axelrem-
men sitter tvärs över barnets axel.
Säkerhetsbältet får inte ligga mot
halsen, men det får inte heller sitta
så att det kan glida ned från axeln.
lFölj noga alla instruktioner som
lämnas av bilbarnstolens tillverkare.
Bilbarnstol som monteras
på nedre ISOFIX-fästpunkt
OM42B46SE.book Page 57 Monday, December 17, 2018 12:29 PM

581-2. Barn och säkerhet
nMontering med nedre ISOFIX-
fäste (ISOFIX-bilbarnstolsys-
tem)
Montera bilbarnstolen enligt in-
struktionsboken som medföljde bil-
barnstolen.
Om din bilbarnstol inte är av kate-
gorin ”universal” (eller om nödvän-
dig information inte finns i tabellen
nedan), se ”fordonslistan” som till-
verkaren av bilbarnstolen tillhanda-
håller beträffande olika monterings-
möjligheter, eller kontakta leveran-
tören av din bilbarnstol.
(  sid. 48, 49)
1 Justera ryggstödets lutning till
helt upprätt läge. Vid montering
av framåtvänd bilbarnstol, om
det finns ett utrymme mellan bil-
barnstolen och ryggstödet ska
ryggstödets vinkel justeras tills
bilbarnstolen har god kontakt
med ryggstödet.
2 Om nackskyddet hindrar instal-
lation av en bilbarnstol ska det,
om möjligt, tas bort. Ställ annars
in nackskyddet i det översta lä-
get. ( sid. 158)
3 Ta reda på var ISOFIX-fästena
är placerade och montera bil-
barnstolen på sätet.Fästena är monterade i utrymmet mel-
lan sittdynan och ryggstödet.
4När bilbarnstolen är installerad
ska du dra den framåt och bakåt
för att vara säke r på att den är
säkert monterad. ( sid. 57)
nFästpunkter med övre rem
De yttre platserna i baksätet är för-
sedda med fästpunkter med övre
rem.
VARNING
nNär du monterar en bilbarnstol
Observera följande säkerhetsanvis-
ningar.
Försummelse kan leda till svåra eller
livshotande skador.
lNär bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
lSe till att inga föremål finns i närhe-
ten av de nedre fästena när du
använder dessa och att säkerhets-
bältet inte har fastnat bakom bil-
barnstolen.
lFölj noga alla instruktioner som
lämnas av bilbarnstolens tillverkare.
Använda fäste med övre rem
OM42B46SE.book Page 58 Monday, December 17, 2018 12:29 PM

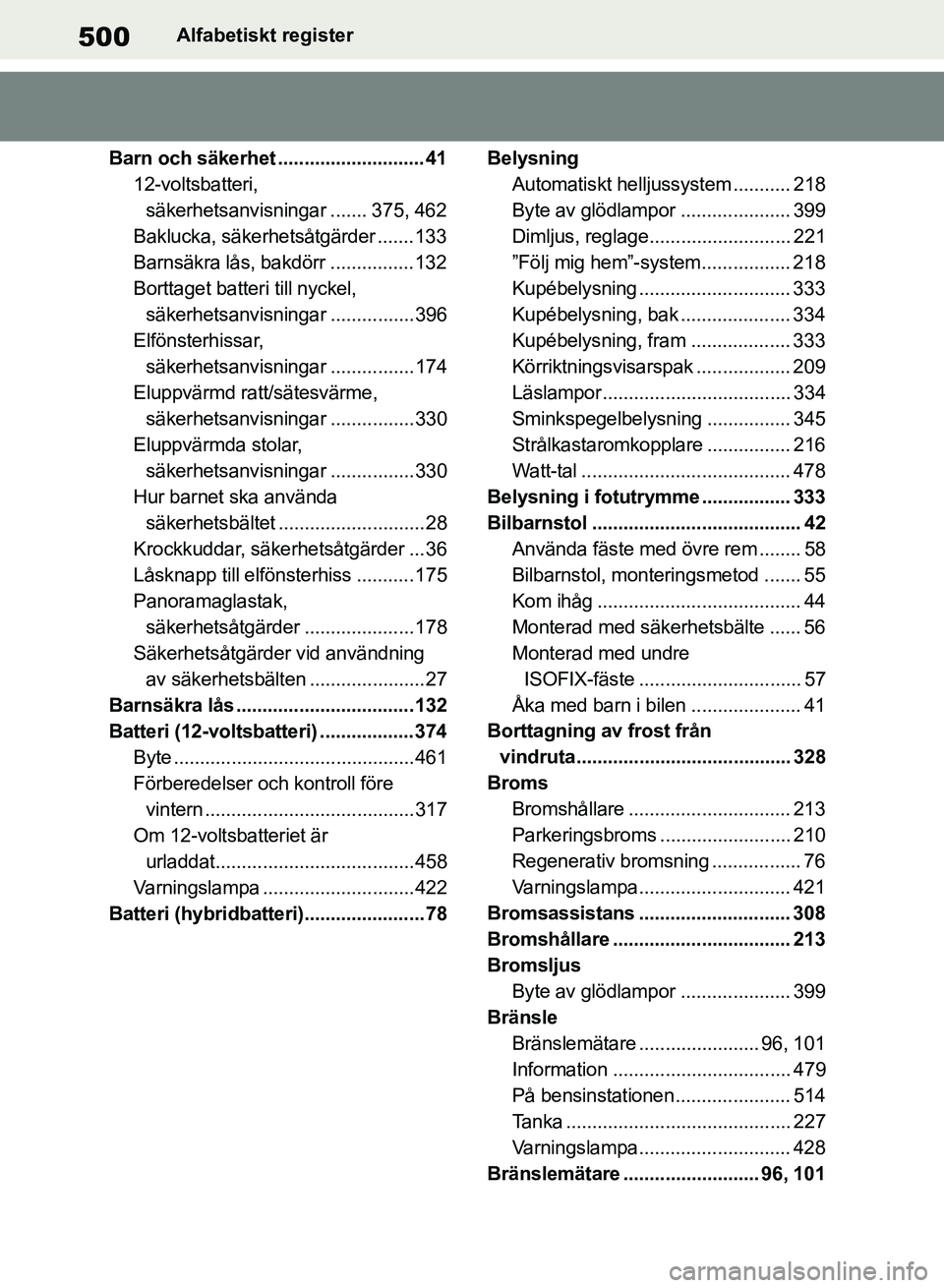

500Alfabetiskt register
Barn och säkerhet ............................ 41 12-voltsbatteri, säkerhetsanvisningar ....... 375, 462
Baklucka, säkerhetsåtgärder .......133
Barnsäkra lås, bakdörr ................132
Borttaget batteri till nyckel, säkerhetsanvisningar ................396
Elfönsterhissar, säkerhetsanvisningar ................174
Eluppvärmd ra tt/sätesvärme,
säkerhetsanvisningar ................330
Eluppvärmda stolar, säkerhetsanvisningar ................330
Hur barnet ska använda säkerhetsbältet ............................ 28
Krockkuddar, säkerhetsåtgärder ... 36
Låsknapp till elfönsterhiss ...........175
Panoramaglastak, säkerhetsåtgärder .....................178
Säkerhetsåtgärder vid användning av säkerhetsbälten ...................... 27
Barnsäkra lås ..................................132
Batteri (12-voltsbatteri) ..................374 Byte ..............................................461
Förberedelser och kontroll före vintern ........................................317
Om 12-voltsbatteriet är urladdat......................................458
Varningslampa .............................422
Batteri (hybridbatteri)....................... 78 Belysning
Automatiskt helljussystem ........... 218
Byte av glödlampor ..................... 399
Dimljus, reglage........................... 221
”Följ mig hem”-system................. 218
Kupébelysning ............................. 333
Kupébelysning, bak ..................... 334
Kupébelysning, fram ................... 333
Körriktningsvisarspak .................. 209
Läslampor .................................... 334
Sminkspegelbelysning ................ 345
Strålkastaromkopplare ................ 216
Watt-tal ........................................ 478
Belysning i fotutrymme ................. 333
Bilbarnstol ........................................ 42 Använda fäste med övre rem ........ 58
Bilbarnstol, monteringsmetod ....... 55
Kom ihåg ....................................... 44
Monterad med säkerhetsbälte ...... 56
Monterad med undre ISOFIX-fäste ............................... 57
Åka med barn i bilen ..................... 41
Borttagning av frost från vindruta......................................... 328
Broms Bromshållare ............................... 213
Parkeringsbroms ......................... 210
Regenerativ bromsning ................. 76
Varningslampa............................. 421
Bromsassistans ............................. 308
Bromshållare .................................. 213
Bromsljus Byte av glödlampor ..................... 399
Bränsle Bränslemätare ....................... 96, 101
Information .................................. 479
På bensinstationen ...................... 514
Tanka ........................................... 227
Varningslampa............................. 428
Bränslemätare .......................... 96, 101
OM42B46SE.book Page 500 Monday, December 17, 2018 12:29 PM
