3INNEHÅLLSFÖRTECKNING
1
6 5
4
3
2
8
7
3-5. Öppna, stänga fönster och taklucka
Elstyrda fönster.................... 173
Panoramaglastak ................ 176
4-1. Innan du börjar köra Köra bilen ............................ 182
Last och bagage .................. 188
Körning med släp (gäller Armenien, Azerbajdzjan
och Georgien) ................... 189
Körning med släp (gäller ej Armenien, Azerbajdzjan
och Georgien) ................... 190
4-2. Körrutiner Startknapp (tändning) .......... 199
Körläge EV .......................... 203
Hybridväxellåda ................... 205
Körriktningsvisare, spak ...... 209
Parkeringsbroms ................. 210
Bromshållare ....................... 213
4-3. Använda strålkastare och vindrutetorkare
Strålkastare, omkopplare .... 216
Automatiskt avbländande helljus ................................ 218
Dimljus, reglage ................... 221
Vindrutetorkare och spolare ............................... 222
Bakrutetorkare och spolare ............................... 225
4-4. Tanka Öppna tanklocket ................ 2274-5. Använda körstödssystemen
Toyota Safety Sense ............ 229
PCS (Aktivt krockskyddssystem) .......... 234
LTA (Linjeavkännare) ........... 242
RSA (Vägskyltsigenkänning) ..... 251
Aktiv farthålla re med radar
från 0 km/tim ...................... 255
Hastighetsbegränsare.......... 267
Fartbegränsare .................... 270
BSM (Dödavinkelvarnare) ... 272
Toyotas parkeringssensor ............... 280
PKSB (Intelligent autobroms)......................... 288
Intelligent autobroms (statiska föremål) .............. 293
Intelligent autobroms (korsande trafik bakom
bilen) .................................. 299
Körlägesväljare .................... 303
Trail Mode (AWD-fordon) ..... 305
GPF-system (Bensinpartikelfilter) ........... 307
Förarstödssystem ................ 308
4-6. Körtips Hybridbil, körtips .................. 315
Råd för vinterkörning ........... 317
Terrängfordon, säkerhetsanvisningar......... 320
4Körning
OM42B46SE.book Page 3 Monday, December 17, 2018 12:29 PM

13Bildregister
Vindrutetorkare ......................................................................... sid. 222
Säkerhetsanvisningar inför vintern............................................... sid. 317
Undvika frysning (eluppvärmda vindrutetorkare)
*1....................... sid. 328
Försiktighetsåtgärder vid biltvätt
(Vindrutetorkare med regnsensor)
*1............................................ sid. 357
Byta torkargummi ......................................................................... sid. 391
Tanklucka................................................................................... sid. 227
Tanka bilen ................................................................................... sid. 227
Bränsletyp/bränsletankens kapacitet ........................................... sid. 472
Däck ........................................................................................... sid. 377
Däckstorlek/lufttryck i däcken ...................................................... sid. 477
Vinterdäck/snökedjor ................................................................... sid. 317
Kontroll/omflyttning/däcktryckvarningssystem ... .......................... sid. 377
Vid punktering .......... ........................................................ .... sid. 446, 434
Huv ............................................................................................. sid. 366
Öppna .......................................................................................... sid. 366
Motorolja ...................................................................................... sid. 473
Överhettning ................................................................................ sid. 463
Varningsmeddelanden ........ ........................................................ . sid. 431
Strålkastare/främre posi tionsljus/varselljus .......................... sid. 216
Körriktningsvisare .................................................................... sid. 209
Dimljus, fram
*1.......................................................................... sid. 221
Bromsljus/bakljus/körriktningsvisare ............................. sid. 209, 216
Nummerskyltsbelysning .......................................................... sid. 216
Glödlampor till yttre belysning för körning
(Metod för byte: sid. 399, Watt-tal: sid. 478)
D
E
F
G
H
I
J
K
L
OM42B46SE.book Page 13 Monday, December 17, 2018 12:29 PM

321-1. För säkert bruk
nKomponenter i krockkuddesystemetFrämre krocksensorer
Manuell i-/urkopplingskontakt till framsätespassagerarens krockkudde
(i förekommande fall)
Framsätespassagerarens krockkudde
Sidokrocksensorer (framdörr)
Sidokrockgardin
Bältessträckare och kraftbegränsare (framsäte)
Sidokrocksensorer (fram)
Sidokrockkuddar
Sidokrocksensorer (bak)
Bältessträckare och kraftbegränsare (baksätets ytterplatser)
(i förekommande fall)
Förarens krockkudde
Knäkrockkudde
Krockkuddesystem, varningslampa
A
B
C
D
E
F
G
H
I
J
K
L
M
OM42B46SE.book Page 32 Monday, December 17, 2018 12:29 PM

33
1
1-1. För säkert bruk
Trygghet och säkerhet
Krockkuddesensorer
”PASSENGER AIR BAG”, indikeringslampa
Huvudkomponenterna i krockkuddesyst emet visas ovan. Krockkuddesyste-
met styrs av den centrala sensorenheten. En kemisk reaktion startas i upp-
blåsningsenheterna och krockkuddarna blåses upp mycket snabbt med
ofarlig gas för att fånga upp de åkandes rörelse framåt.
nOm krockkuddarna utlöses (blåses
upp)
lSmärre skrapsår, brännskador, blå-
märken, etc., kan uppstå efter kontakt
med en krockkudde på grund av att
den utlöses (blåses upp) extremt
snabbt av heta gaser.
lEtt högt ljud och ett vitt pulver avges.
lDelar av krockkuddeenheten (rattnav,
krockkuddskåpa och uppblåsningsen-
het) samt framsätet och delar av de
främre och bakre sidostolparna samt
innertakets sidor kan vara heta efter
flera minuter. Själva krockkudden kan
också vara het.
lVindrutan kan spricka.
lHybridsystemet stängs av och bräns-
letillförseln till motorn stoppas.
( sid. 81)
lSamtliga dörrar låses upp.
(sid. 130)
lModeller med sekundär kollisions-
broms: Bromsarna och bromsljusen
regleras automatiskt. ( sid. 308)
lKupébelysningen tänds automatiskt.
( sid. 334)
lVarningsblinkers slås på automatiskt.
(sid. 412)
lModeller med ERA-GLONASS/
EVAK: Om några av följande situatio-
ner uppstår är systemet konstruerat
att skicka ett nödanrop
* till ERA-
GLONASS/EVAK:s kontrollstation och
meddela bilens position (utan att
”SOS”-knappen behöver tryckas in)
och personal försöker tala med de
åkande för att bedöma nödläget och
den assistans som behövs. Om de åkande inte är kommunicer-
bara bedömer personalen samtalet
automatiskt som en nödsituation och
hjälper till att skicka iväg de tjänster
som nödsituationen kräver.
(
sid. 71)
• En krockkudde har utlösts.
• En bältessträckare har aktiverats.
• Bilen är involverad i kraftig påkörning bakifrån.
• Bilen är involverad i en olycka när bi- len välter.
*: I vissa fall kan sa mtalet inte genom-
föras. ( sid. 73)
nFunktionsförutsä ttningar (främre
krockkuddar)
lDe främre krockkuddarna kan utlösas
vid en stöt som överskrider ett inställt
tröskelvärde (en kraftnivå som mot-
svarar en frontalkrock vid
20
-30 km/tim mot ett fast hinder som
inte ger efter eller deformeras).
Tröskelvärdet kan dock vara väsentligt
högre i följande situationer:
• Om bilen slår i ett föremål, t.ex. en parkerad bil eller en trafikskylt, som
kan flyttas eller böjas
• Om bilen är involverad i en underkör- ningskrock, t.ex. en krock där bilens
front trycks in under flaket på en lastbil
lBeroende på typen av kollision aktive-
ras eventuellt enbart bältessträckarna.
N
O
OM42B46SE.book Page 33 Monday, December 17, 2018 12:29 PM

81
1
1-4. Hybridsystem
Trygghet och säkerhet
En luftventil är placerad under bak-
sätets högra sida för kylning av hy-
bridbatteriet. Om ventilen blockeras
kan hybridbatteriet överhettas vilket
innebär att batteriets effekt reduce-
ras.
Nödavstängningssystemet blocke-
rar högspänningen och stänger av
bränslepumpen för att minimera ris-
ken för elektriska stötar och bräns-
leläckage om kollisionssensorn
känner av en stöt som överskrider
ett visst gränsvärde. Om nödav-
stängningssystemet aktiveras kan
bilen inte startas om. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifi-
kationer för att starta om systemet.
Ett meddelande visas automatiskt
om en funktionsstörning uppstår
i hybridsystemet e ller om felaktigt
handhavande sker.
Hybridbatteri,
luftintagsventil
OBSERVERA
nHybridbatteri, luftintagsventil
lKontrollera att ingenting blockerar
luftintagsventilen, t.ex. stolöver-
drag, plastöverdrag eller bagage.
Hybridbatteriet kan överhettas och
skadas.
lOm damm eller liknande har sam-
lats i luftintagsventilen ska den ren-
göras med dammsugare så att
ventilen inte blir igensatt.
lBlöt inte ner luftintagsventilen och
låt inga främmande ämnen komma
in i det eftersom det kan orsaka
kortslutning och skada hybridbatte-
riet.
lFörvara aldrig större vattenmäng-
der i bilen som t.ex. vattenkylnings-
flaskor. Om vatten spills på
hybridbatteriet kan det skadas. Låt
en auktoriserad Toyota-återförsäl-
jare eller Toyota -verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
lEtt filter är installerat i luftinsugs-
ventilen. Om filtret är synligt smut-
sigt efter rengöringen av
luftintagsventilen ska det rengöras
eller bytas ut. För information om
rengöring eller byte, se sid. 388.
lOm ”Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” (Underhåll krävs
för hybridbatteriets kyldelar Se
bilens instruktionsbok) visas på
informationsdisplayen kan luftintag-
sventilen och filtret vara igensatta.
Se sid. 388 för information om ren-
göring av luftintagsventilen.
Avstängningssystem
i nödsituationer
Hybridsystemet,
varningsmeddelande
OM42B46SE.book Page 81 Monday, December 17, 2018 12:29 PM

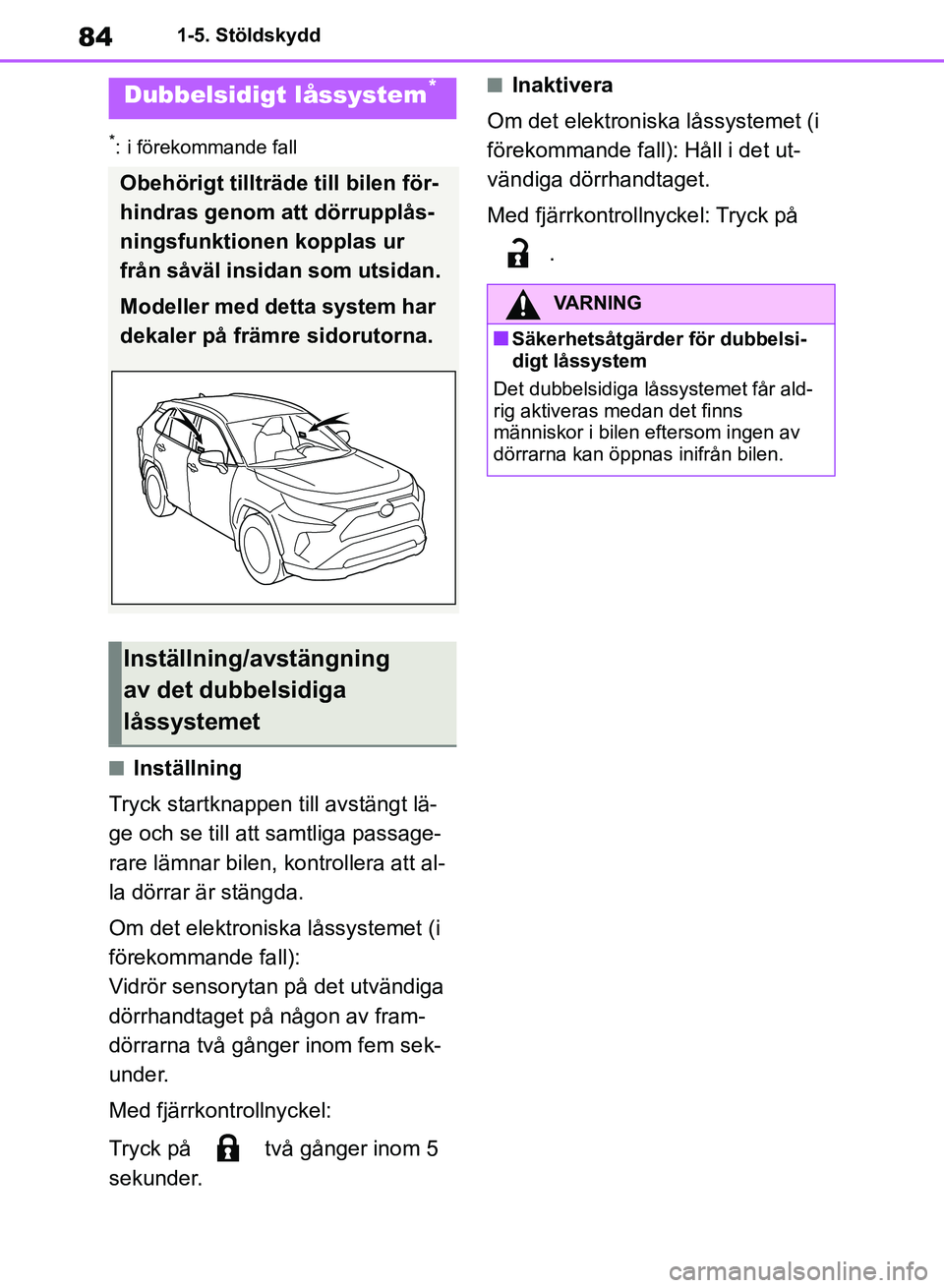

841-5. Stöldskydd
*: i förekommande fall
nInställning
Tryck startknappen t ill avstängt lä-
ge och se till att samtliga passage-
rare lämnar bilen, kontrollera att al-
la dörrar är stängda.
Om det elektroniska låssystemet (i
förekommande fall):
Vidrör sensorytan på det utvändiga
dörrhandtaget på någon av fram-
dörrarna två gånger inom fem sek-
under.
Med fjärrkontrollnyckel:
Tryck på två gånger inom 5
sekunder.
nInaktivera
Om det elektroniska låssystemet (i
förekommande fall): Håll i det ut-
vändiga dörrhandtaget.
Med fjärrkontrollnyckel: Tryck på
.Dubbelsidigt låssystem*
Obehörigt tillträde till bilen för-
hindras genom att dörrupplås-
ningsfunktionen kopplas ur
från såväl insidan som utsidan.
Modeller med detta system har
dekaler på främre sidorutorna.
Inställning/avstängning
av det dubbelsidiga
låssystemet
VARNING
nSäkerhetsåtgärder för dubbelsi-
digt låssystem
Det dubbelsidiga låssystemet får ald-
rig aktiveras medan det finns
människor i bilen eftersom ingen av
dörrarna kan öppnas inifrån bilen.
OM42B46SE.book Page 84 Monday, December 17, 2018 12:29 PM

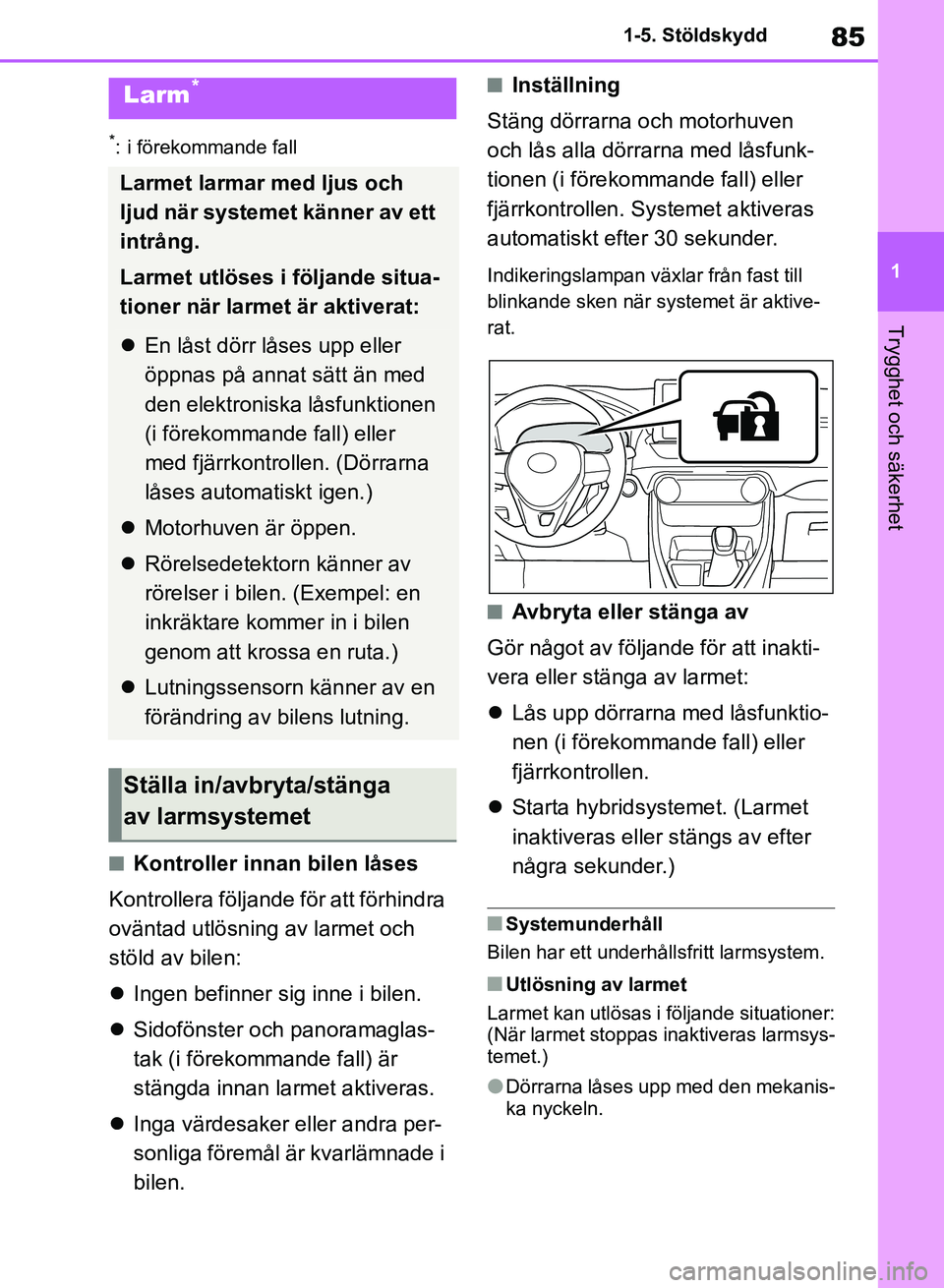

85
1
1-5. Stöldskydd
Trygghet och säkerhet
*: i förekommande fall
nKontroller innan bilen låses
Kontrollera följande för att förhindra
oväntad utlösning av larmet och
stöld av bilen:
 Ingen befinner sig inne i bilen.
 Sidofönster och panoramaglas-
tak (i förekommande fall) är
stängda innan larmet aktiveras.
 Inga värdesaker eller andra per-
sonliga föremål är kvarlämnade i
bilen.
nInställning
Stäng dörrarna och motorhuven
och lås alla dörrarna med låsfunk-
tionen (i förekommande fall) eller
fjärrkontrollen. Systemet aktiveras
automatiskt efter 30 sekunder.
Indikeringslampan växlar från fast till
blinkande sken när systemet är aktive-
rat.
nAvbryta eller stänga av
Gör något av följande för att inakti-
vera eller stänga av larmet:
 Lås upp dörrarna med låsfunktio-
nen (i förekommande fall) eller
fjärrkontrollen.
 Starta hybridsystemet. (Larmet
inaktiveras eller stängs av efter
några sekunder.)
nSystemunderhåll
Bilen har ett underhå llsfritt larmsystem.
nUtlösning av larmet
Larmet kan utlösas i följande situationer:
(När larmet stoppas inaktiveras larmsys-
temet.)
lDörrarna låses upp med den mekanis-
ka nyckeln.
Larm*
Larmet larmar med ljus och
ljud när systemet känner av ett
intrång.
Larmet utlöses i följande situa-
tioner när larmet är aktiverat:
 En låst dörr låses upp eller
öppnas på annat sätt än med
den elektroniska låsfunktionen
(i förekommande fall) eller
med fjärrkontrollen. (Dörrarna
låses automatiskt igen.)
 Motorhuven är öppen.
 Rörelsedetektorn känner av
rörelser i bilen. (Exempel: en
inkräktare kommer in i bilen
genom att krossa en ruta.)
 Lutningssensorn känner av en
förändring av bilens lutning.
Ställa in/avbryta/stänga
av larmsystemet
OM42B46SE.book Page 85 Monday, December 17, 2018 12:29 PM

861-5. Stöldskydd
lNågon i bilen öppnar en dörr eller mo-
torhuven, eller låser upp bilen med en
invändig låsknapp.
l12-voltsbatteriet laddas upp eller byts
ut medan bilen är låst. (sid. 458)
nLarmaktiverat dörrlås
Beroende på situationen låses dörren
eventuellt automatiskt för att förhindra
otillbörligt intrång i bilen i följande fall:
lOm någon som är kvar i bilen låser
upp dörren och larmet aktiveras.
lOm någon som är kvar i bilen låser
upp dörren medan larmet är aktiverat.
lVid laddning eller byte av 12-voltsbat-
teriet.
nSpecialanpassning (i förekomman-
de fall)
Larmet kan ställas in så att det inaktive-
ras när den mekaniska nyckeln används
för att låsa upp.
(Funktioner som kan specialinställas:
 sid. 482)
nRörelsedetektor och lutnings-
sensor, detektering
 Rörelsesensorn känner av in-
kräktare eller rörelse inne i bilen.
 Lutningssensorn känner av en
förändring i bilens lutning, t.ex.
om bilen bogseras bort.
Systemet är utformat för att försvå-
ra och förhindra stöld av fordonet,
men innebär ingen garanti mot in-
brott i bilen.
nStälla in rörelsedetektor och
lutningssensor
Rörelsedetektorn och lutningssen-
sorn ställs automatiskt in samtidigt
med larmet. ( sid. 85)
nStänga av rörelsesensor och
lutningssensor
Om du lämnar djur eller annat som
rör sig inne i bilen ska du se till att
rörelsesensorn och lutningssensorn
stängs av innan du ställer in larmet
eftersom dessa reagerar på rörel-
ser i bilen.
OBSERVERA
nSe till att systemet fungerar kor-
rekt
Försök inte modifiera eller montera
bort systemet. Systemets funktion
kan inte garanteras om det modifieras
eller kopplas bort.
Rörelsedetektor och
lutningssensor
OM42B46SE.book Page 86 Monday, December 17, 2018 12:29 PM
