2018 TOYOTA C-HR Kezelési útmutató (in Hungarian)

1292. Műszercsoport
2
Műszercsoport

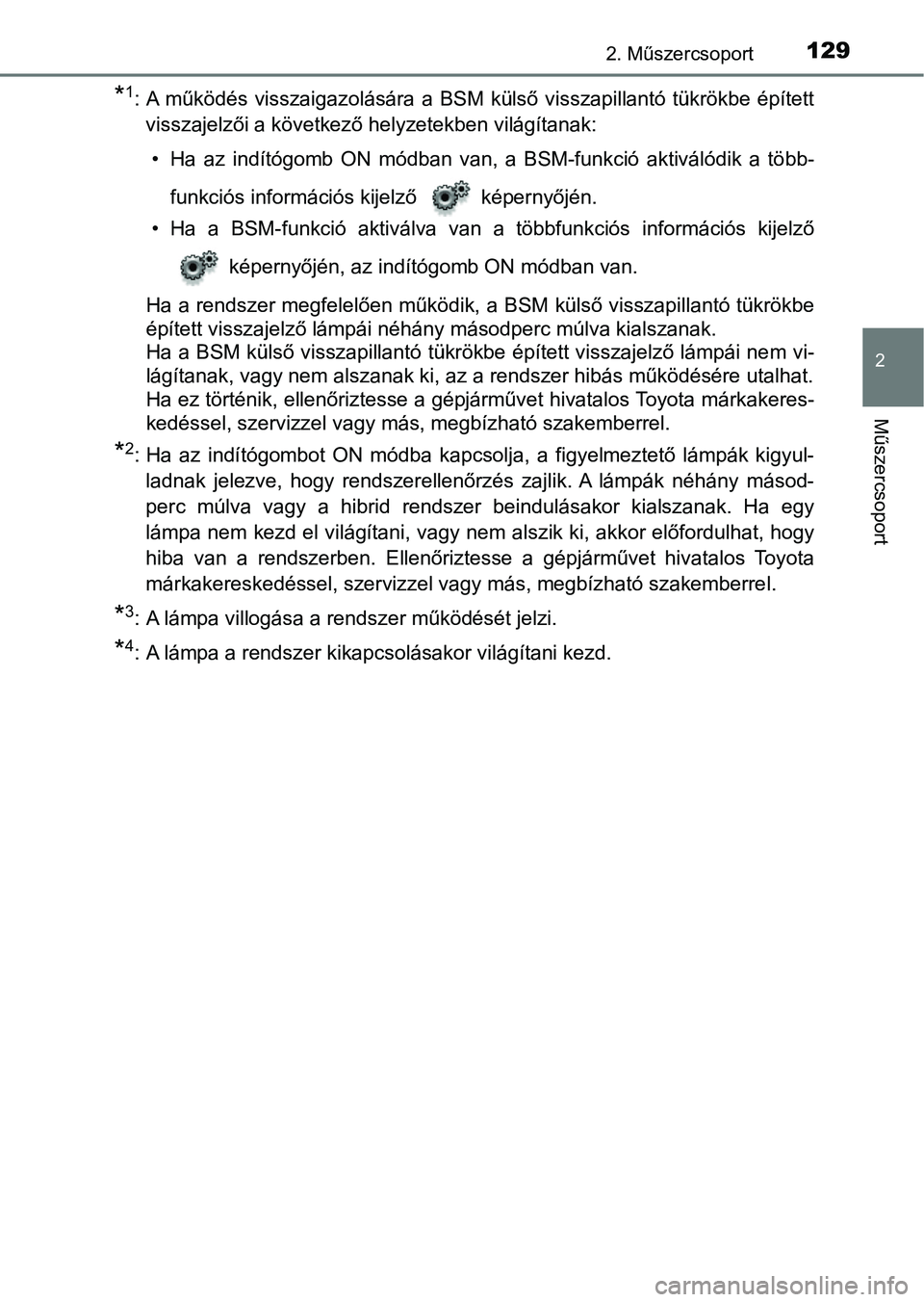

*1: A működés visszaigazolására a BSM külső visszapillantó tükrökbe épített
visszajelzői a következő helyzetekben világítanak:
• Ha az indítógomb ON módban van, a BSM-funkció aktiválódik a tö bb-
funkciós információs kijelző képernyőjén.
• Ha a BSM-funkció aktiválva van a többfunkciós információs kije lző
képernyőjén, az indítógomb ON módban van.
Ha a rendszer megfelelően működik, a BSM külső visszapillantó t ükrökbe
épített visszajelző lámpái néhány másodperc múlva kialszanak.
Ha a BSM külső visszapillantó tükrökbe épített visszajelző lámp ái nem vi-
lágítanak, vagy nem alszanak ki, az a rendszer hibás működésére utalhat.
Ha ez történik, ellenőriztesse a gépjárművet hivatalos Toyota m árkakeres-
kedéssel, szervizzel vagy más, megbízható szakemberrel.
*2: Ha az indítógombot ON módba kapcsolja, a figyelmeztető lámpák kigyul-
ladnak jelezve, hogy rendszerellenőrzés zajlik. A lámpák néhány másod-
perc múlva vagy a hibrid rendszer beindulásakor kialszanak. Ha egy
lámpa nem kezd el világítani, vagy nem alszik ki, akkor előford ulhat, hogy
hiba van a rendszerben. Ellenőriztesse a gépjárművet hivatalos To y o t a
márkakereskedéssel, szervizzel vagy más, megbízható szakemberre l.
*3: A lámpa villogása a rendszer működését jelzi.
*4: A lámpa a rendszer kikapcsolásakor világítani kezd.

1302. Műszercsoport
A többfunkciós információs kijelzőn megjelenített visszajelzők
és szimbólumok
VisszajelzőkOldal
*
Araszolásgátló működésben visszajelző269. o.
*
Araszolásgátló készenlétben visszajelző269. o.
LDA visszajelző (felszereltségtől függően)325. o.
Sebességhatároló visszajelző (felszereltségtől füg-
gően)362. o.
Tempomat visszajelző (felszereltségtől függően)349,
354. o.
Tempomatsebesség beállítva („SET”) visszajelző (fel-
szereltségtől függően)349,
354. o.
Radarvezérlésű, adaptív tempomat visszajelző (felsze-
reltségtől függően)339. o.
„SPORT” visszajelző360. o.
„ECO MODE” (üzemanyag-takarékos mód) vissza-
jelző360. o.

1312. Műszercsoport
2

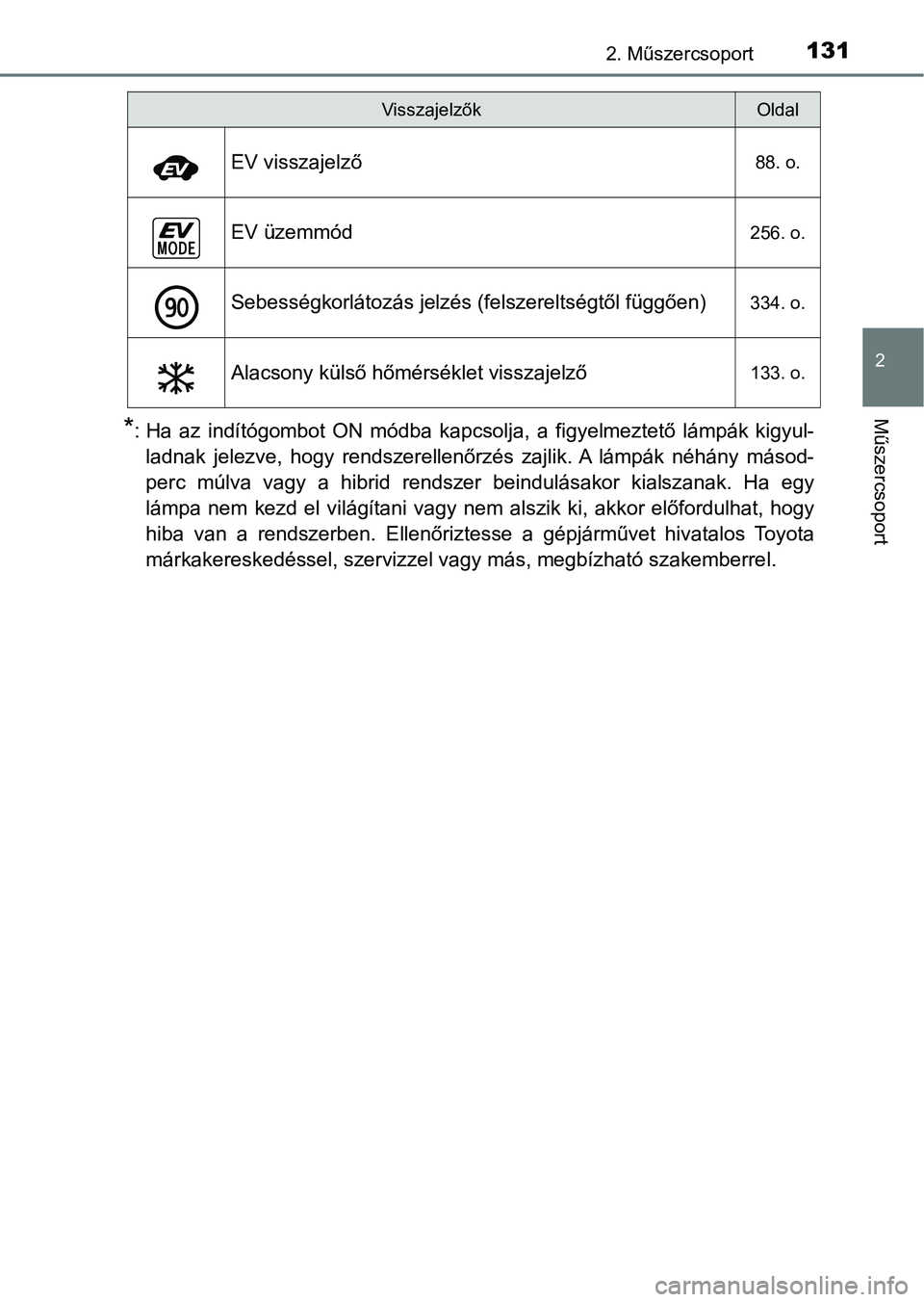

Műszercsoport*: Ha az indítógombot ON módba kapcsolja, a figyelmeztető lámpák kigyul-
ladnak jelezve, hogy rendszerellenőrzés zajlik. A lámpák néhány másod-
perc múlva vagy a hibrid rendszer beindulásakor kialszanak. Ha egy
lámpa nem kezd el világítani vagy nem alszik ki, akkor előfordu lhat, hogy
hiba van a rendszerben. Ellenőriztesse a gépjárművet hivatalos To y o t a
márkakereskedéssel, szervizzel vagy más, megbízható szakemberre l.
EV visszajelző
88. o.
EV üzemmód256. o.
Sebességkorlátozás jelzés (felszereltségtől függően)334. o.
Alacsony külső hőmérséklet visszajelző133. o.
VisszajelzőkOldal

1322. Műszercsoport

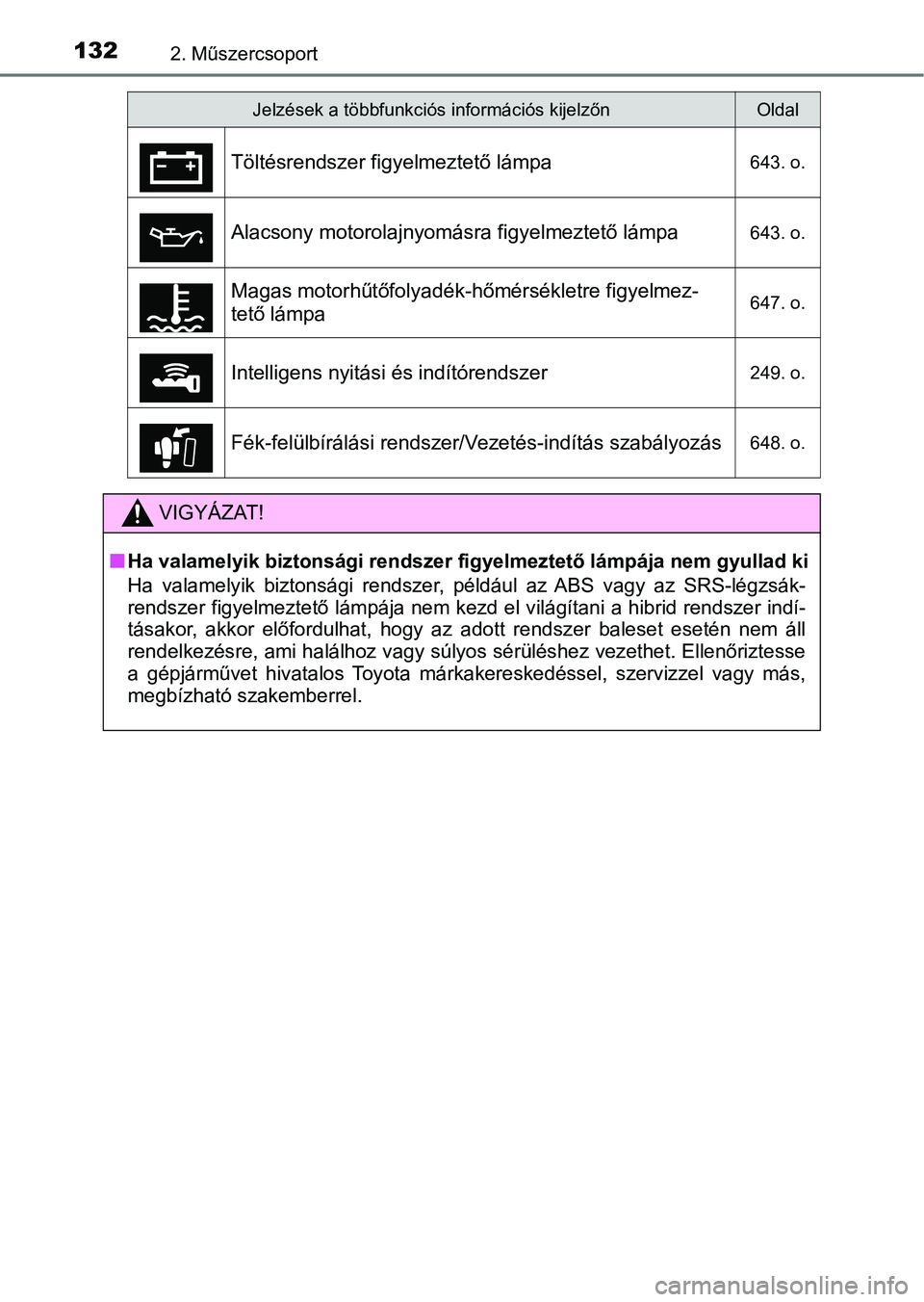

Jelzések a többfunkciós információs kijelzőnOldal
Töltésrendszer figyelmeztető lámpa643. o.
Alacsony motorolajnyomásra figyelmeztető lámpa643. o.
Magas motorhűtőfolyadék-hőmérsékletre figyelmez-
tető lámpa647. o.
Intelligens nyitási és indítórendszer249. o.
Fék-felülbírálási rendszer/Vezetés-indítás szabályozás648. o.
VIGYÁZAT!
nHa valamelyik biztonsági rendszer figyelmeztető lámpája nem gyullad ki
Ha valamelyik biztonsági rendszer, például az ABS vagy az SRS-légzsák-
rendszer figyelmeztető lámpája nem kezd el világítani a hibrid rendszer indí-
tásakor, akkor előfordulhat, hogy az adott rendszer baleset ese tén nem áll
rendelkezésre, ami halálhoz vagy s úlyos sérüléshez vezethet. Ellenőriztesse
a gépjárművet hivatalos Toyota márkakereskedéssel, szervizzel v agy más,
megbízható szakemberrel.

133
2
2. Műszercsoport
Műszercsoport

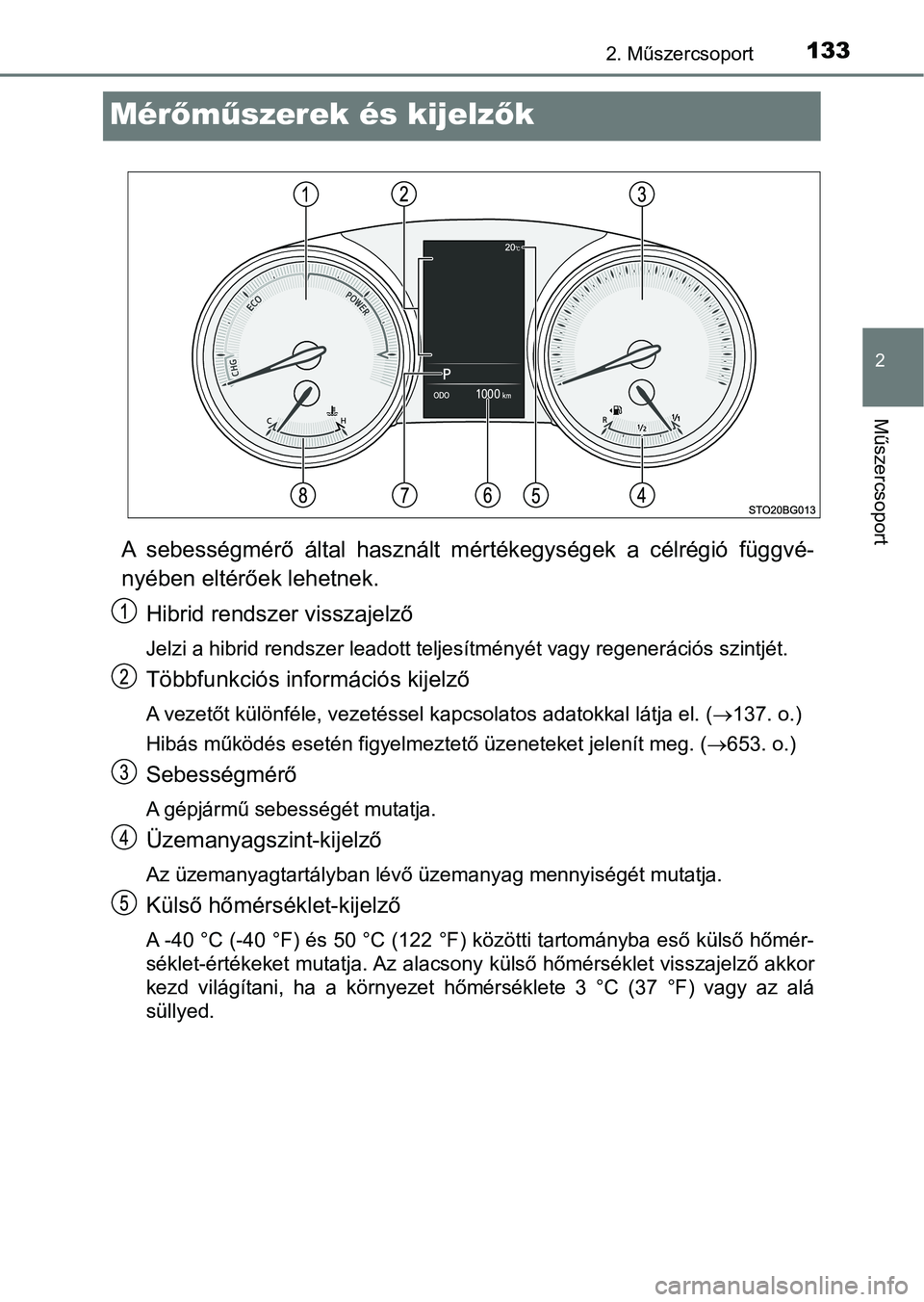

Mérőm űszerek és kijelz ők
A sebességmérő által használt mértékegységek a célrégió függvé-
nyében eltérőek lehetnek.
Hibrid rendszer visszajelző
Jelzi a hibrid rendszer leadott teljesítményét vagy regeneráció s szintjét.
Többfunkciós információs kijelző
A vezetőt különféle, vezetéssel kapcsolatos adatokkal látja el. (137. o.)
Hibás működés esetén figyelmeztető üzeneteket jelenít meg. ( 653. o.)
Sebességmérő
A gépjármű sebességét mutatja.
Üzemanyagszint-kijelző
Az üzemanyagtartályban lévő üzemanyag mennyiségét mutatja.
Külső hőmérséklet-kijelző
A -40 °C (-40 °F) és 50 °C (122 °F) közötti tartományba eső kül ső hőmér-
séklet-értékeket mutatja. Az alacsony külső hőmérséklet visszajelző akkor
kezd világítani, ha a környezet hőmérséklete 3 °C (37 °F) vagy az alá
süllyed.

1342. Műszercsoport

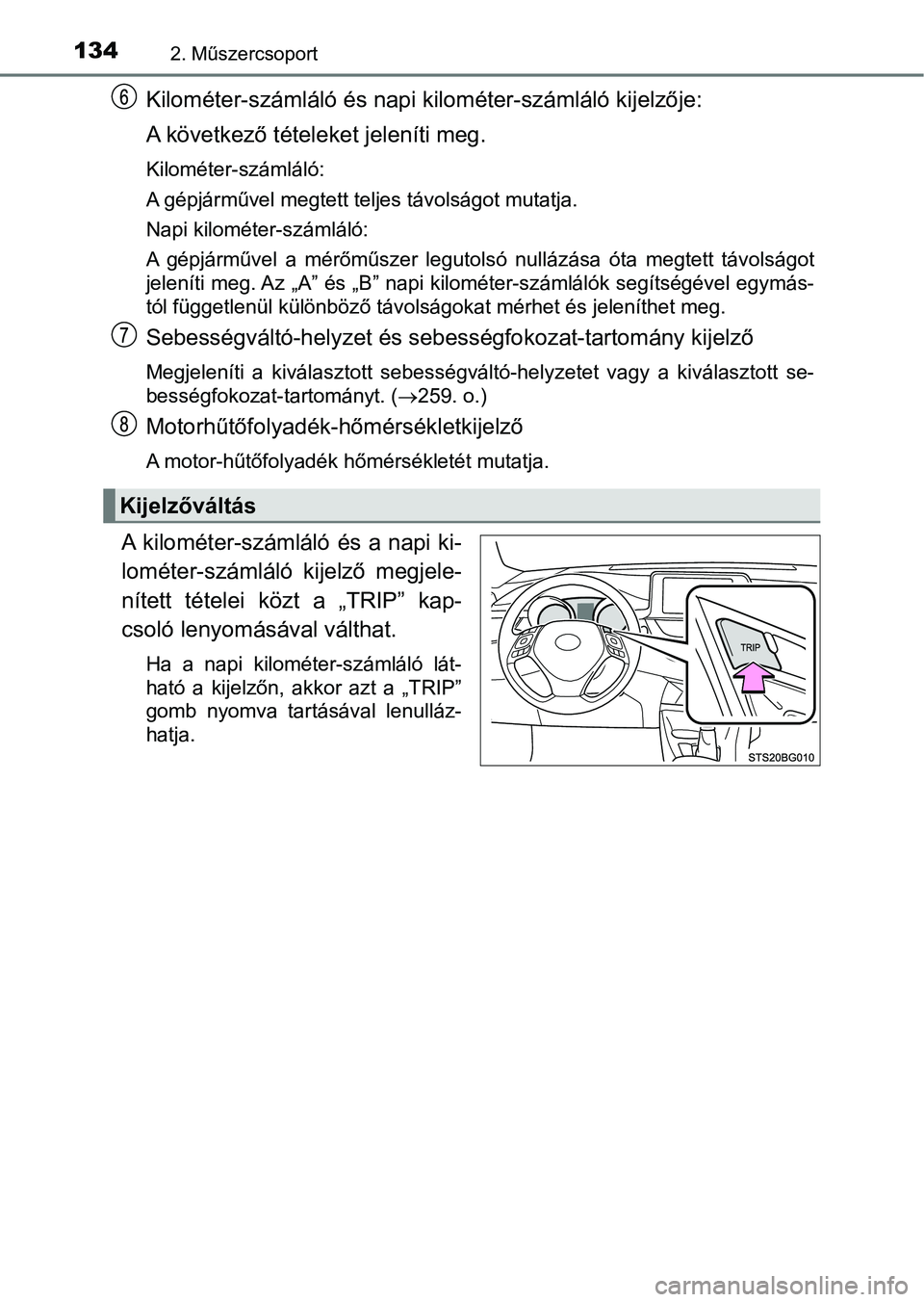

Kilométer-számláló és napi kilométer-számláló kijelzője:
A következő tételeket jeleníti meg.
Kilométer-számláló:
A gépjárművel megtett teljes távolságot mutatja.
Napi kilométer-számláló:
A gépjárművel a mérőműszer legutolsó nullázása óta megtett távo lságot
jeleníti meg. Az „A” és „B” napi kilométer-számlálók segítségév el egymás-
tól függetlenül különböző távolságokat mérhet és jeleníthet meg .
Sebességváltó-helyzet és sebességfokozat-tartomány kijelző
Megjeleníti a kiválasztott sebességváltó-helyzetet vagy a kivál asztott se-
bességfokozat-tartományt. ( 259. o.)
Motorhűtőfolyadék-hőmérsékletkijelző
A motor-hűtőfolyadék hőmérsékletét mutatja.
A kilométer-számláló és a napi ki-
lométer-számláló kijelző megjele-
nített tételei közt a „TRIP” kap-
csoló lenyomásával válthat.
Ha a napi kilométer-számláló lát-
ható a kijelzőn, akkor azt a „TRIP”
gomb nyomva tartásával lenulláz-
hatja.
Kijelzőváltás

1352. Műszercsoport
2
Műszercsoport
nA műszerek és a kijelző akkor van megvilágítva, ha
Az indítógombot ON módba kapcsolja.

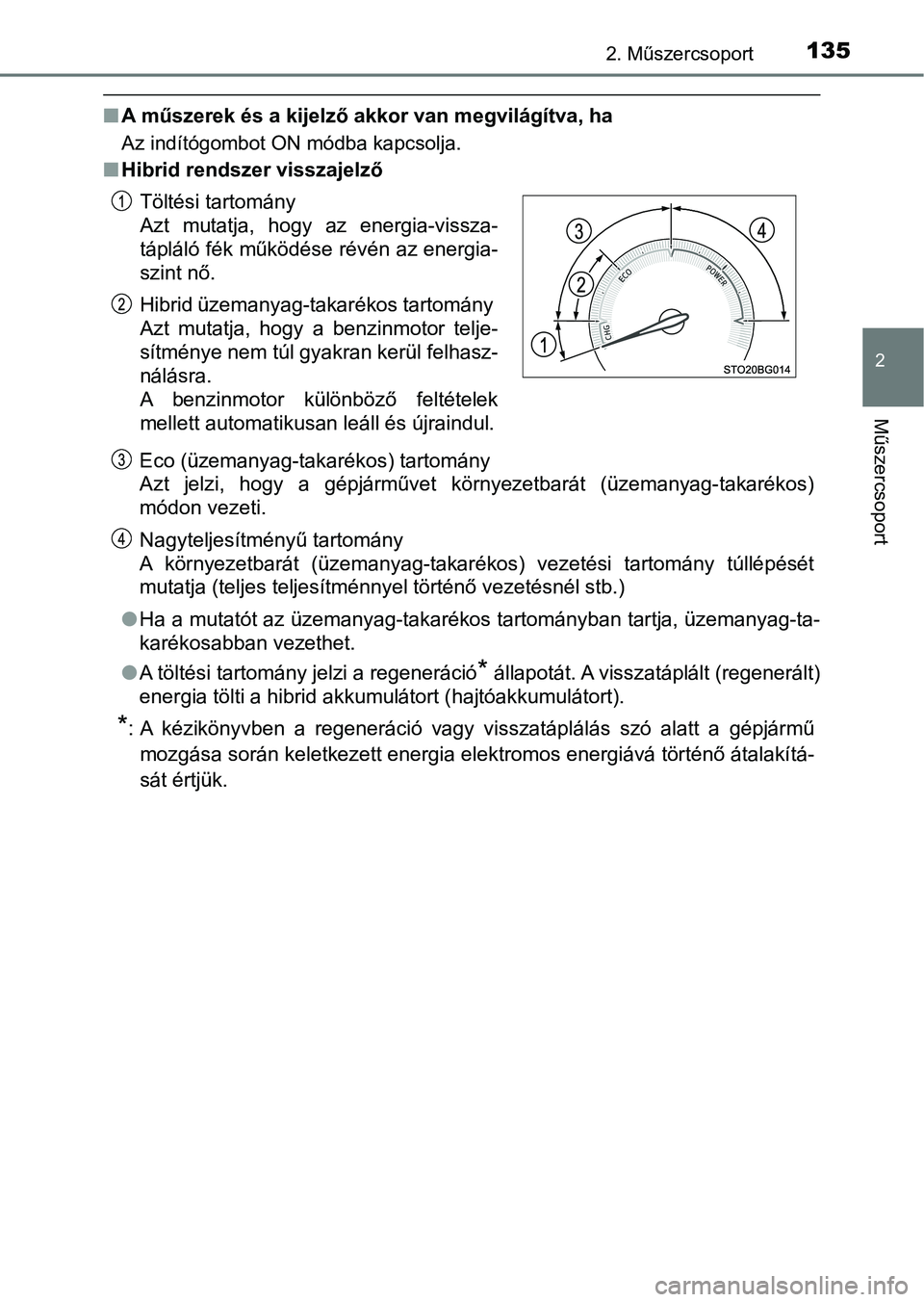

nHibrid rendszer visszajelző
Eco (üzemanyag-takarékos) tartomány
Azt jelzi, hogy a gépjárművet környezetbarát (üzemanyag-takarék os)
módon vezeti.
Nagyteljesítményű tartomány
A környezetbarát (üzemanyag-takarékos) vezetési tartomány túllé pését
mutatja (teljes teljesítménnyel történő vezetésnél stb.)
l Ha a mutatót az üzemanyag-takarékos tartományban tartja, üzeman yag-ta-
karékosabban vezethet.
l A töltési tartomány jelzi a regeneráció
* állapotát. A visszatáplált (regenerált)
energia tölti a hibrid akkumulátort (hajtóakkumulátort).
*: A kézikönyvben a regeneráció vagy visszatáplálás szó alatt a gépjármű
mozgása során keletkezett energia elektromos energiává történő átalakítá-
sát értjük. Töltési tartomány
Azt mutatja, hogy az energia-vissza-
tápláló fék működése révén az energia-
szint nő.
Hibrid üzemanyag-takarékos tartomány
Azt mutatja, hogy a benzinmotor telje-
sítménye nem túl gyakran kerül felhasz-
nálásra.
A benzinmotor különböző feltételek
mellett automatikusan leáll és újraindul.

1362. Műszercsoport

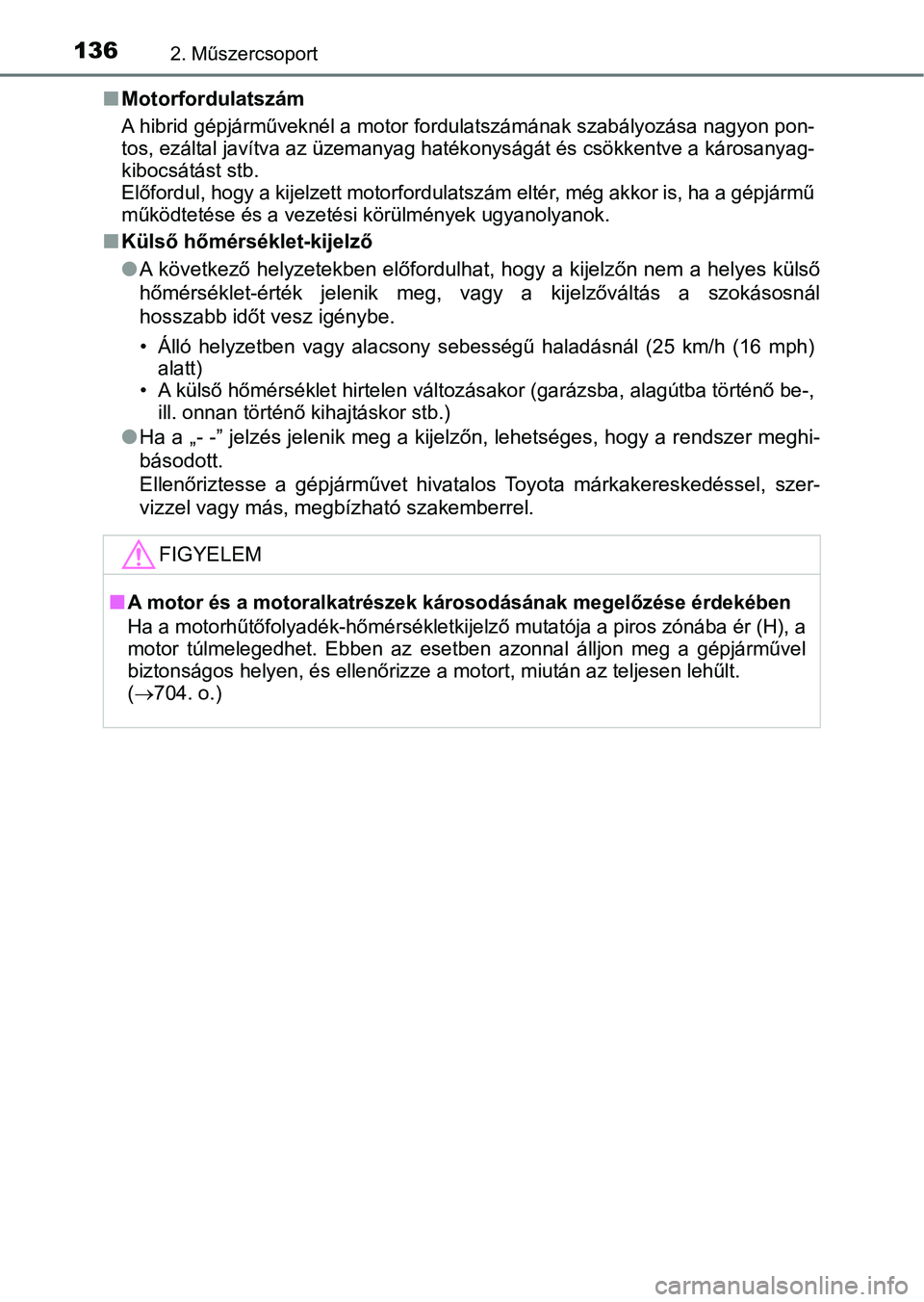

nMotorfordulatszám
A hibrid gépjárműveknél a motor fordulatszámának szabályozása n agyon pon-
tos, ezáltal javítva az üzemany ag hatékonyságát és csökkentve a károsanyag-
kibocsátást stb.
Előfordul, hogy a kijelzett motorf ordulatszám eltér, még akkor is, ha a gépjármű
működtetése és a vezetés i körülmények ugyanolyanok.
nKülső hőmérséklet-kijelző
lA következő helyzetekben előfordulhat, hogy a kijelzőn nem a he lyes külső
hőmérséklet-érték jelenik meg, vagy a kijelzőváltás a szokásosn ál
hosszabb időt vesz igénybe.
• Álló helyzetben vagy alacsony s ebességű haladásnál (25 km/h (16 mph)
alatt)
• A külső hőmérséklet hirtelen vá ltozásakor (garázsba, alagútba történő be-,
ill. onnan történő kihajtáskor stb.)
l Ha a „- -” jelzés jelenik meg a kijelzőn, lehetséges, hogy a rendszer meghi-
básodott.
Ellenőriztesse a gépjárművet hivatalos Toyota márkakereskedésse l, szer-
vizzel vagy más, megbízható szakemberrel.
FIGYELEM
nA motor és a motoral katrészek károsodásának megelőzése érdekébe n
Ha a motorhűtőfolyadék-hőmérséklet kijelző mutatója a piros zónába ér (H), a
motor túlmelegedhet. Ebben az esetben azonnal álljon meg a gépj árművel
biztonságos helyen, és ellenőriz ze a motort, miután az teljesen lehűlt.
(  704. o.)
