2018 TOYOTA C-HR Kezelési útmutató (in Hungarian)

6177-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

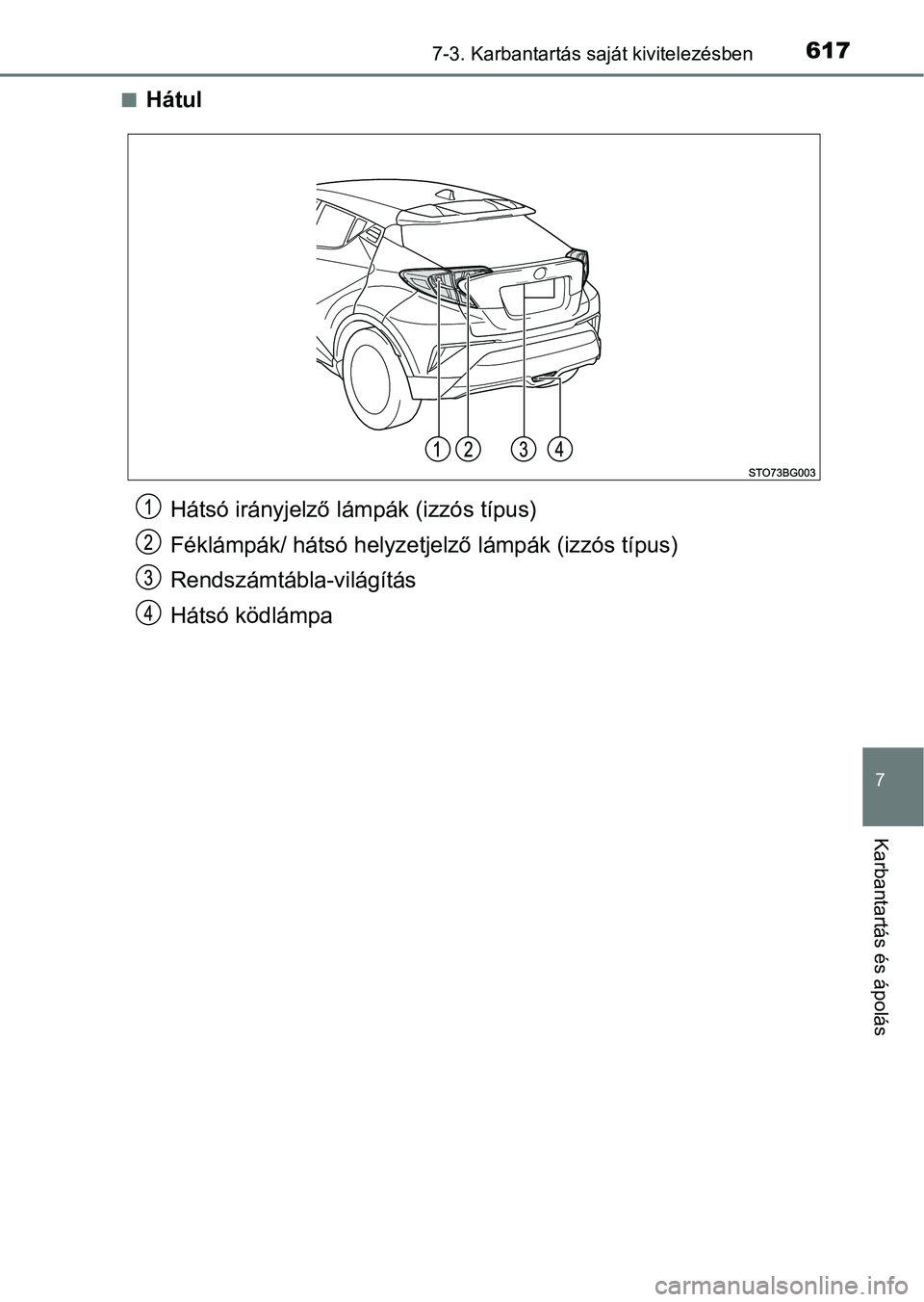

nHátul
Hátsó irányjelző lámpák (izzós típus)
Féklámpák/ hátsó helyzetje lző lámpák (izzós típus)
Rendszámtábla-világítás
Hátsó ködlámpa

6187-3. Karbantartás saját kivitelezésben

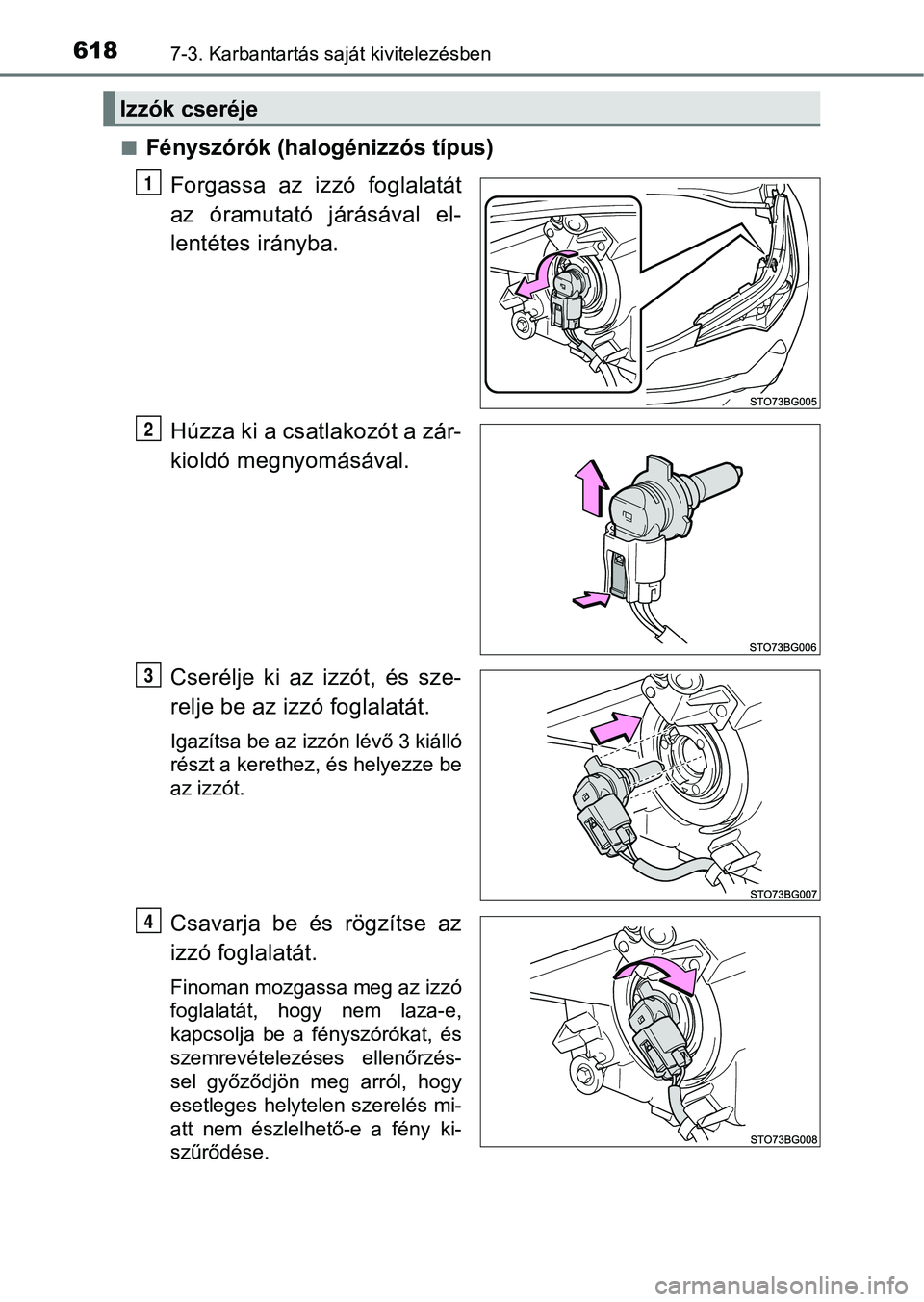

nFényszórók (halogénizzós típus)Forgassa az izzó foglalatát
az óramutató járásával el-
lentétes irányba.
Húzza ki a csatlakozót a zár-
kioldó megnyomásával.
Cserélje ki az izzót, és sze-
relje be az izzó foglalatát.
Igazítsa be az izzón lévő 3 kiálló
részt a kerethez, és helyezze be
az izzót.
Csavarja be és rögzítse az
izzó foglalatát.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e,
kapcsolja be a fényszórókat, és
szemrevételezéses ellenőrzés-
sel győződjön meg arról, hogy
esetleges helytelen szerelés mi-
att nem észlelhető-e a fény ki-
szűrődése.
Izzók cseréje
1
2
3
4

6197-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

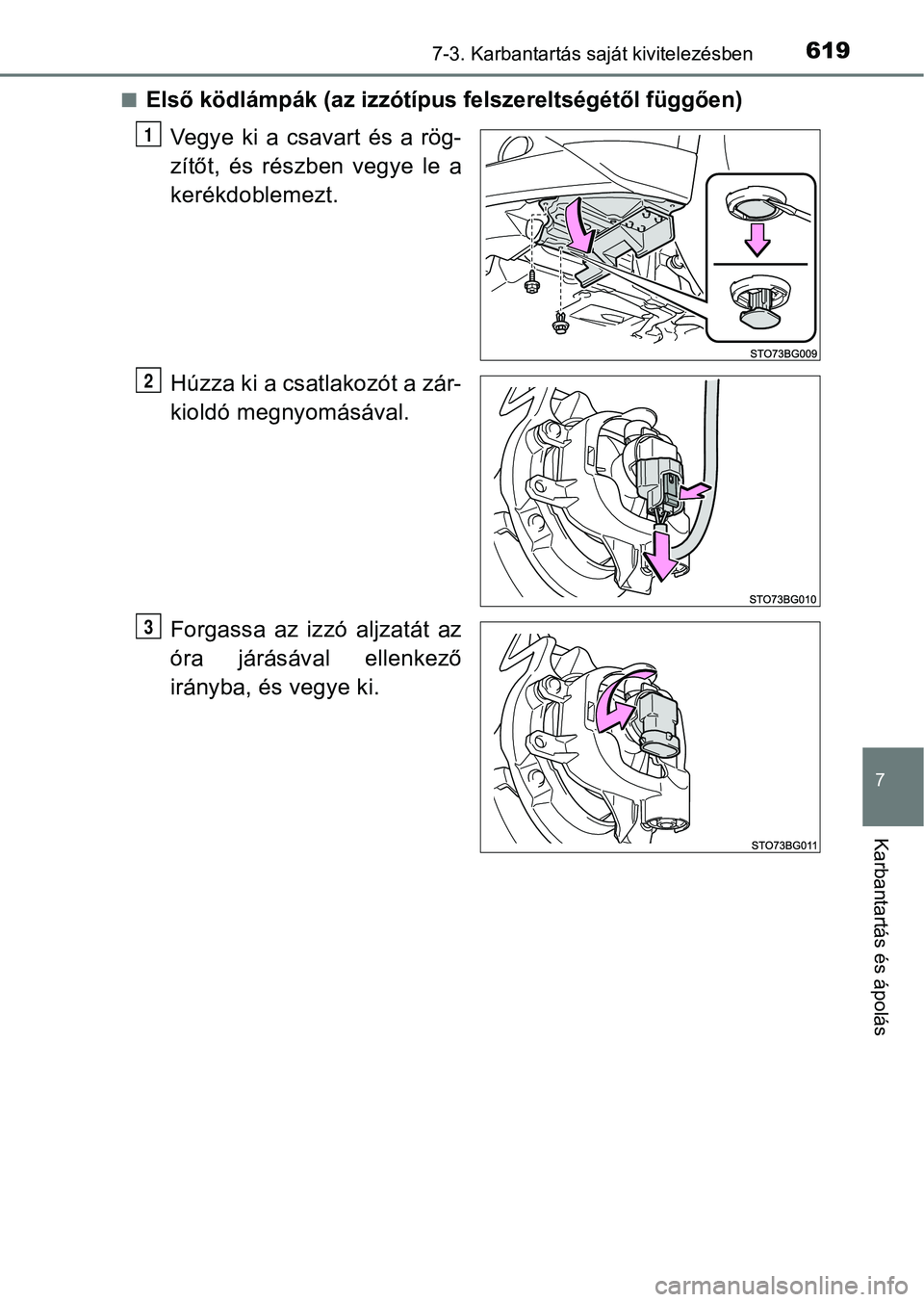

nElső ködlámpák (az izzótípus felszereltségétől függően)
Vegye ki a csavart és a rög-
zítőt, és részben vegye le a
kerékdoblemezt.
Húzza ki a csatlakozót a zár-
kioldó megnyomásával.
Forgassa az izzó aljzatát az
óra járásával ellenkező
irányba, és vegye ki.
1
2
3

6207-3. Karbantartás saját kivitelezésben

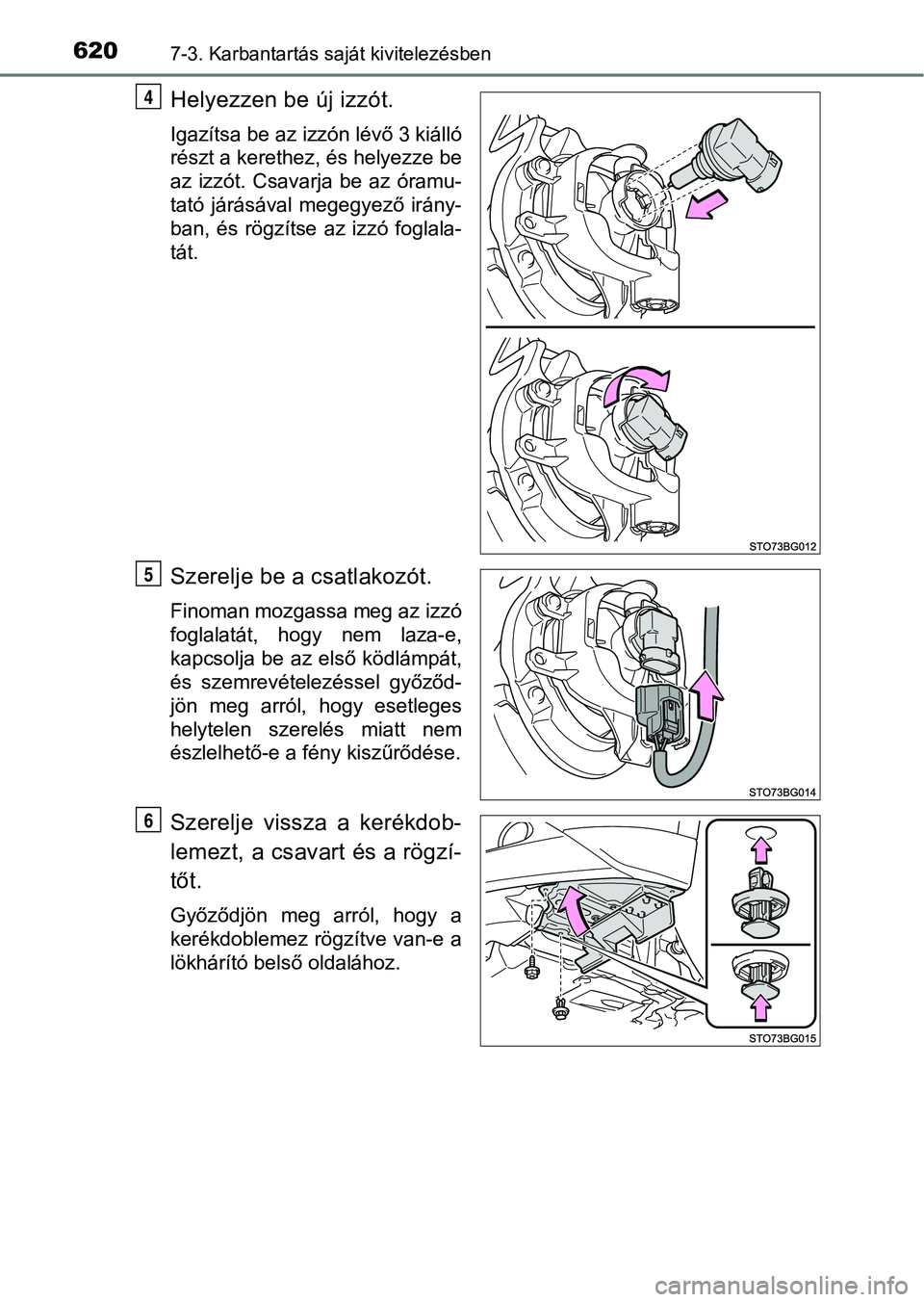

Helyezzen be új izzót.
Igazítsa be az izzón lévő 3 kiálló
részt a kerethez, és helyezze be
az izzót. Csavarja be az óramu-
tató járásával megegyező irány-
ban, és rögzítse az izzó foglala-
tát.
Szerelje be a csatlakozót.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e,
kapcsolja be az első ködlámpát,
és szemrevételezéssel győződ-
jön meg arról, hogy esetleges
helytelen szerelés miatt nem
észlelhető-e a fény kiszűrődése.
Szerelje vissza a kerékdob-
lemezt, a csavart és a rögzí-
tőt.
Győződjön meg arról, hogy a
kerékdoblemez rögzítve van-e a
lökhárító belső oldalához.
4
5
6

6217-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

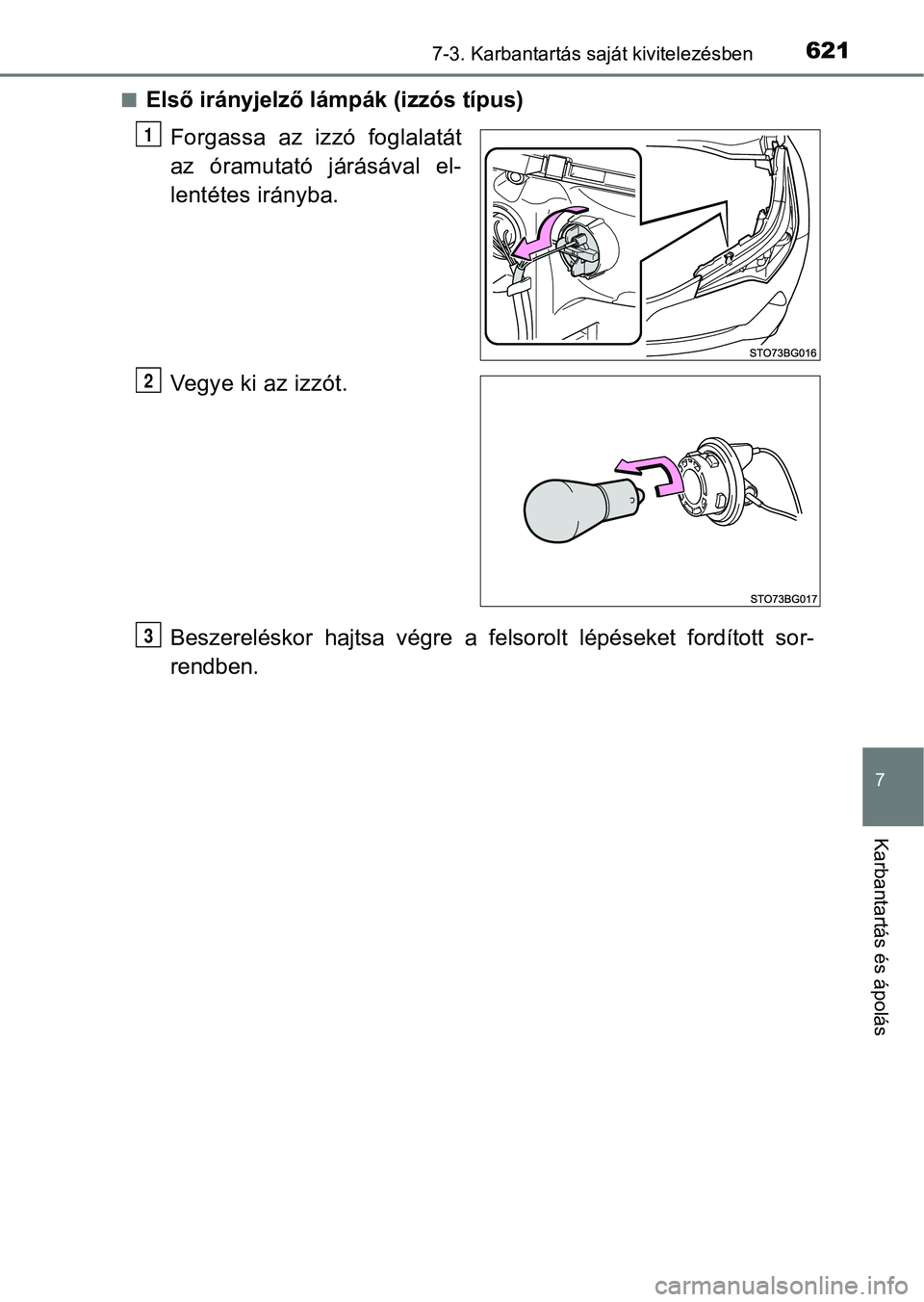

nElső irányjelző lámpák (izzós típus)
Forgassa az izzó foglalatát
az óramutató járásával el-
lentétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
3

6227-3. Karbantartás saját kivitelezésben

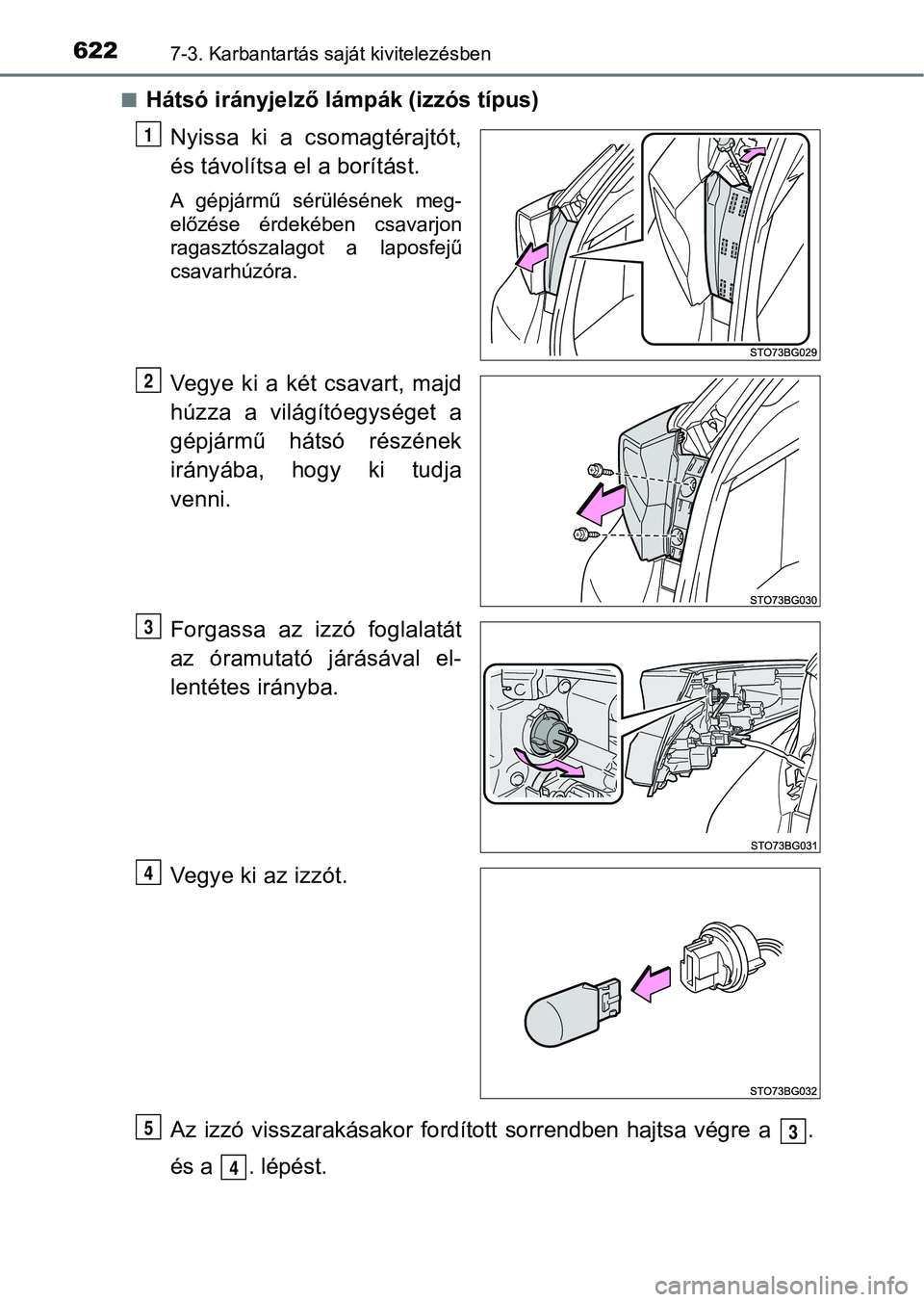

nHátsó irányjelző lámpák (izzós típus)Nyissa ki a csomagtérajtót,
és távolítsa el a borítást.
A gépjármű sérülésének meg-
előzése érdekében csavarjon
ragasztószalagot a laposfejű
csavarhúzóra.
Vegye ki a két csavart, majd
húzza a világítóegységet a
gépjármű hátsó részének
irányába, hogy ki tudja
venni.
Forgassa az izzó foglalatát
az óramutató járásával el-
lentétes irányba.
Vegye ki az izzót.
Az izzó visszarakásakor fordított sorrendben hajtsa végre a .
és a . lépést.
1
2
3
4
53
4

6237-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

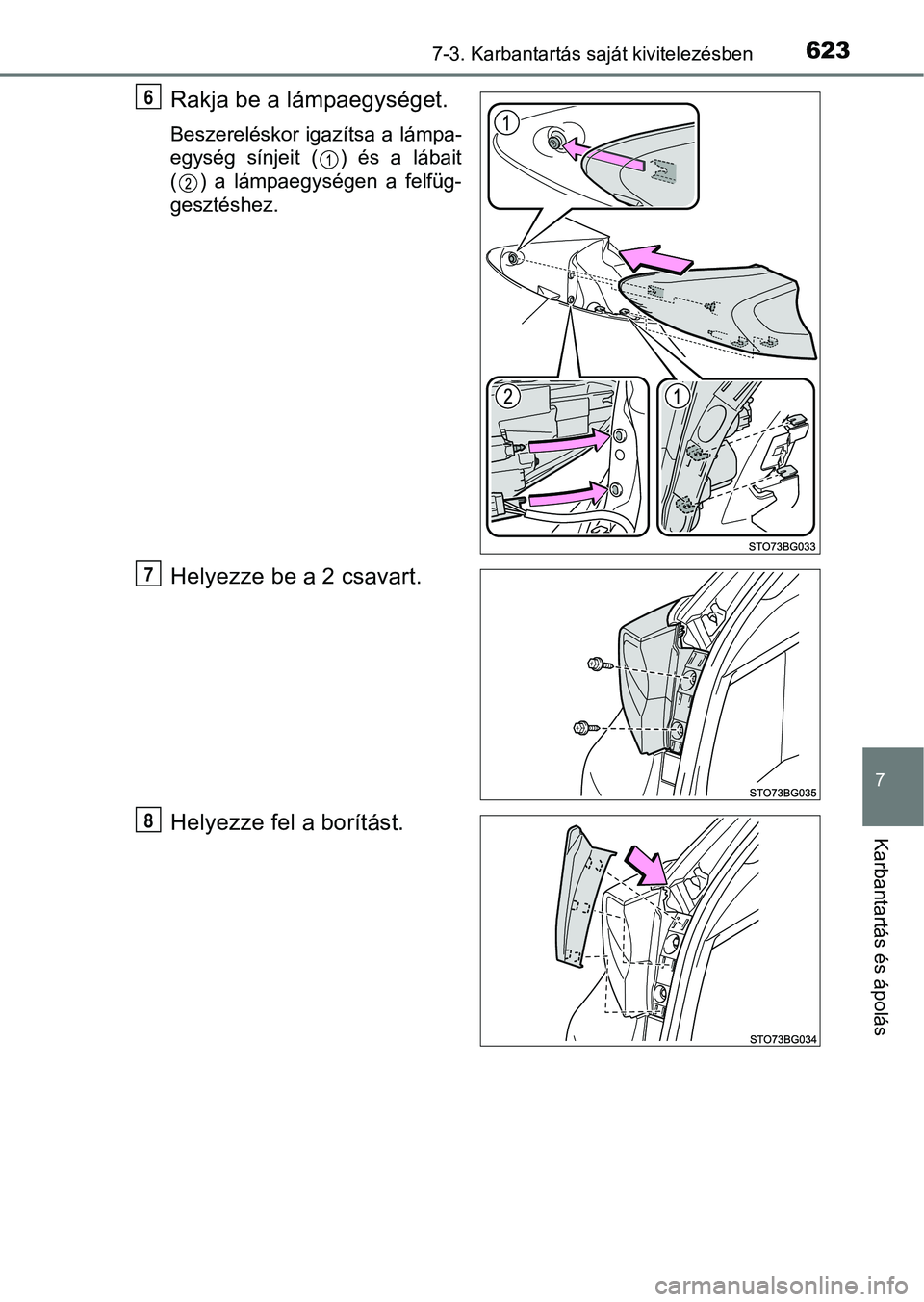

Rakja be a lámpaegységet.
Beszereléskor igazítsa a lámpa-
egység sínjeit ( ) és a lábait
( ) a lámpaegységen a felfüg-
gesztéshez.
Helyezze be a 2 csavart.
Helyezze fel a borítást.
6
7
8

6247-3. Karbantartás saját kivitelezésben

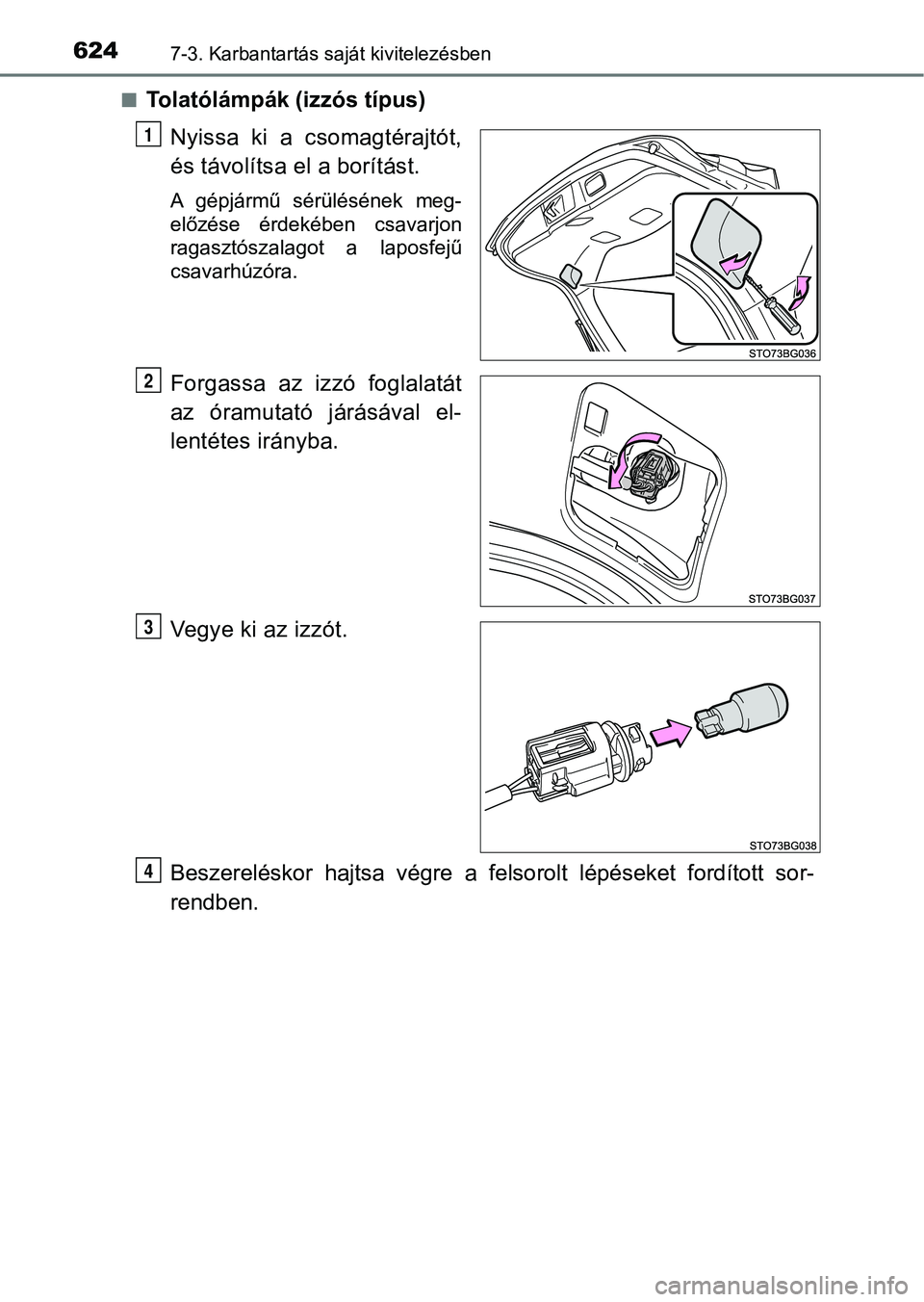

nTolatólámpák (izzós típus)Nyissa ki a csomagtérajtót,
és távolítsa el a borítást.
A gépjármű sérülésének meg-
előzése érdekében csavarjon
ragasztószalagot a laposfejű
csavarhúzóra.
Forgassa az izzó foglalatát
az óramutató járásával el-
lentétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
3
4
